Sehr geehrter HITACHI-Kunde,

Herzlichen Glückwunsch zum Kauf eines Hitachi-Produkts auf dem neuesten Stand der Technik. Hitachi ist stolz auf seine erstklassigen Fernsehgeräte mit ihrer hervorragenden Bild- und Tonqualität, die so zuverländig sind, wie es der gute Ruf von Hitachi verspricht. Ihr Fernsehgerät wird Ohnen weitere Jahre mit störungsfreiem Betrieb Freude machen. Nehmen Sie sich die Zeit undlesen Sie die Bedienungsanleitung aufmerksam durch. Wenn Probleme auftreten sollenen,lesen Sie zunachst die Hinweise im Abschnitt Fehlersuche auf der Rückseite dieser Broschüre. Wenn die dORTIGen Hinweise wider Erwarten nicht halten und das Problem Ihres Gerätes fortbesteht, wenden Sie sich unverzüglich an ihren Fachhändler.

DOLBY PRO LOGIC SURROUND SOUND*

Dolby Pro Logic Surround Sound ist eine Variante von Cinema Dolby-Stereosound, die es dem Zuschauer ermöglich, in Dolby Surround aufgenommene这部电影 oder Veranstaltungen in voller Kino-Soundqualität zu genießen. Die Surround-Kanäle verstärken das Stereobild und ermöglichen Soundbewegungen von vorne nach hinten (wie z.B. hinüberfliegende Flugzeug-Effekte), wodurch der Zuschauer die Umgebung und Spezialeffekte hautnah miterlebt. Darüber hinaus können die Pro Logic-Schaltkreise einen mittleren Kanal schaffen, der Dialoge und für das Geschehen zentralen Sound am Bildschirm verankert, damit die Sprache nicht geisterhaft wird oder in Soundeffektien untergeht.

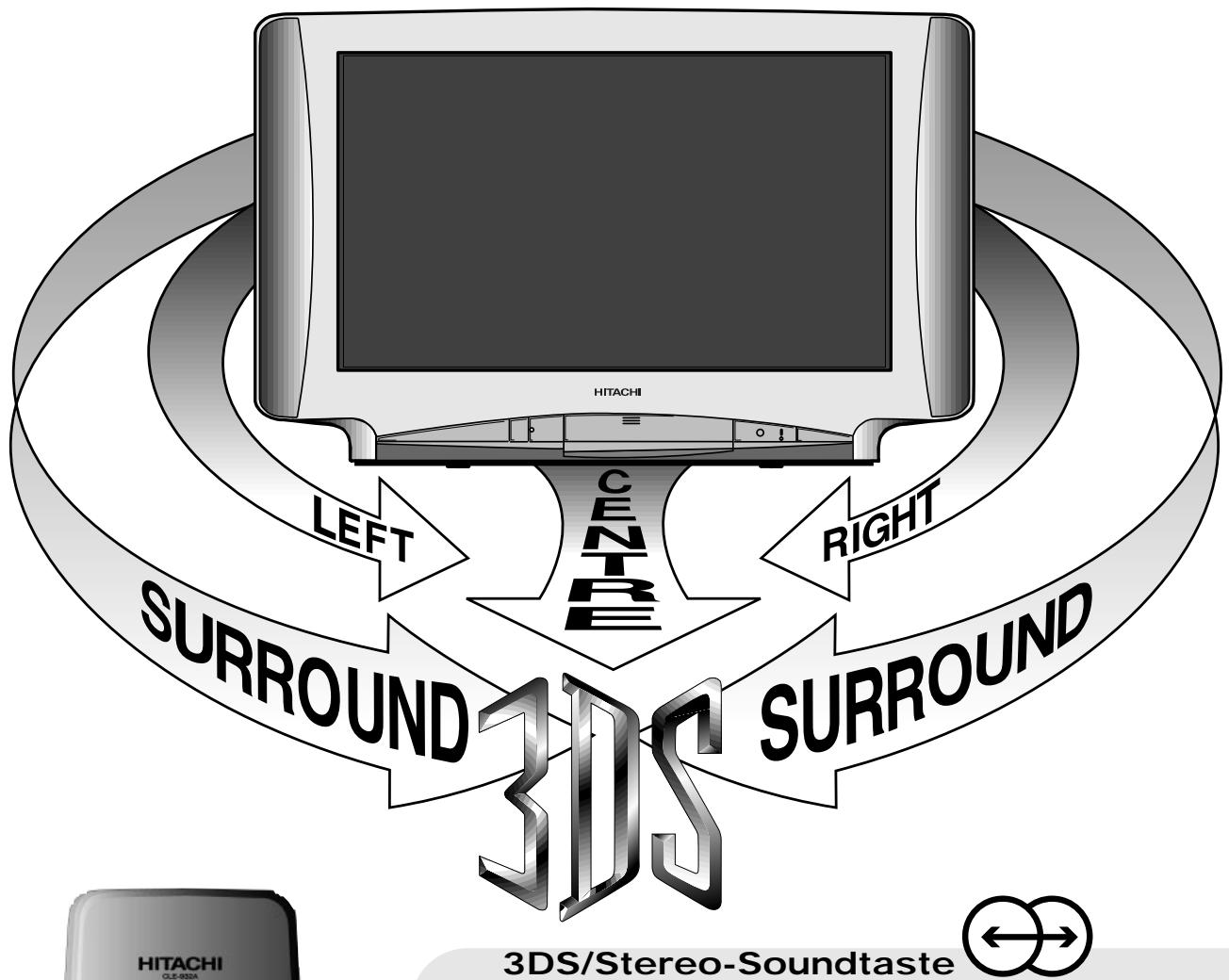

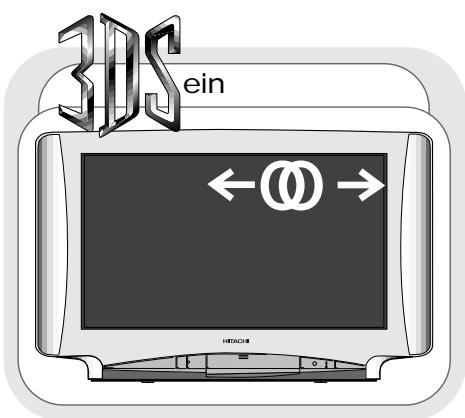

Gemeinsam mit dem einzigartigen 3DS Raumklangsystem [Spatial Sound System] von Hitachi ermöglich Dolby Pro Logic es Ihnen, den vollen Cinema Sound daheim zuGENIe. AuBerdem verfugt Ihr Hitachi-Fernsehgerat uber volle Erweiterungsbuchsen zur Aufnahme optionaler Lautsprechersysteme, damit Sie ihren Horbereich den anspruchsvollsten akustischen Anforderungen und ästhetischen Vorzugen entsprechend einstellen konnen. These Funktionen, hervorragende Bildqualität und - selbstverständlich - unser Ruf für überlegene Zuverlösigkeit werden Sie immer wieder in Ihrer Wahl für HITACHI bestärken.

*Unter Lizenz der Dolby Laboratories Licensing Corporation hergestellt. DOLBY, das Doppel-D-Symbol und PRO LOGIC sind die Warenzeichen der Dolby Laboratories Licensing Corporation.

…Anmerkungen zu Abbildungen

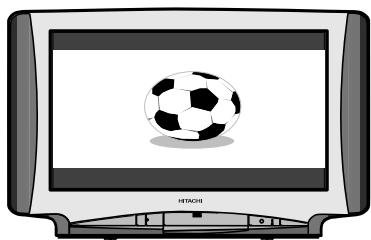

In der vorliegenden Bedienungsanleitung wird durchgehend das Modell CL/CP28W35TAN dargestellt. Dieses Modell unterscheidet sich von anderen in dieser Anleitung behandelten Modellen lediglich in kosmetischer Hinsicht, alle Funktionen und Bedienungselemente bleiben aber dieselben.

Inhalt

Fernsehgerat - Sicherheit 44
Batterien - Sicherheit und Installation 45
Installation von Antenne und Videorecorder 46
Installation von Antenne, Satellitenempfänger und Videorecorder 47

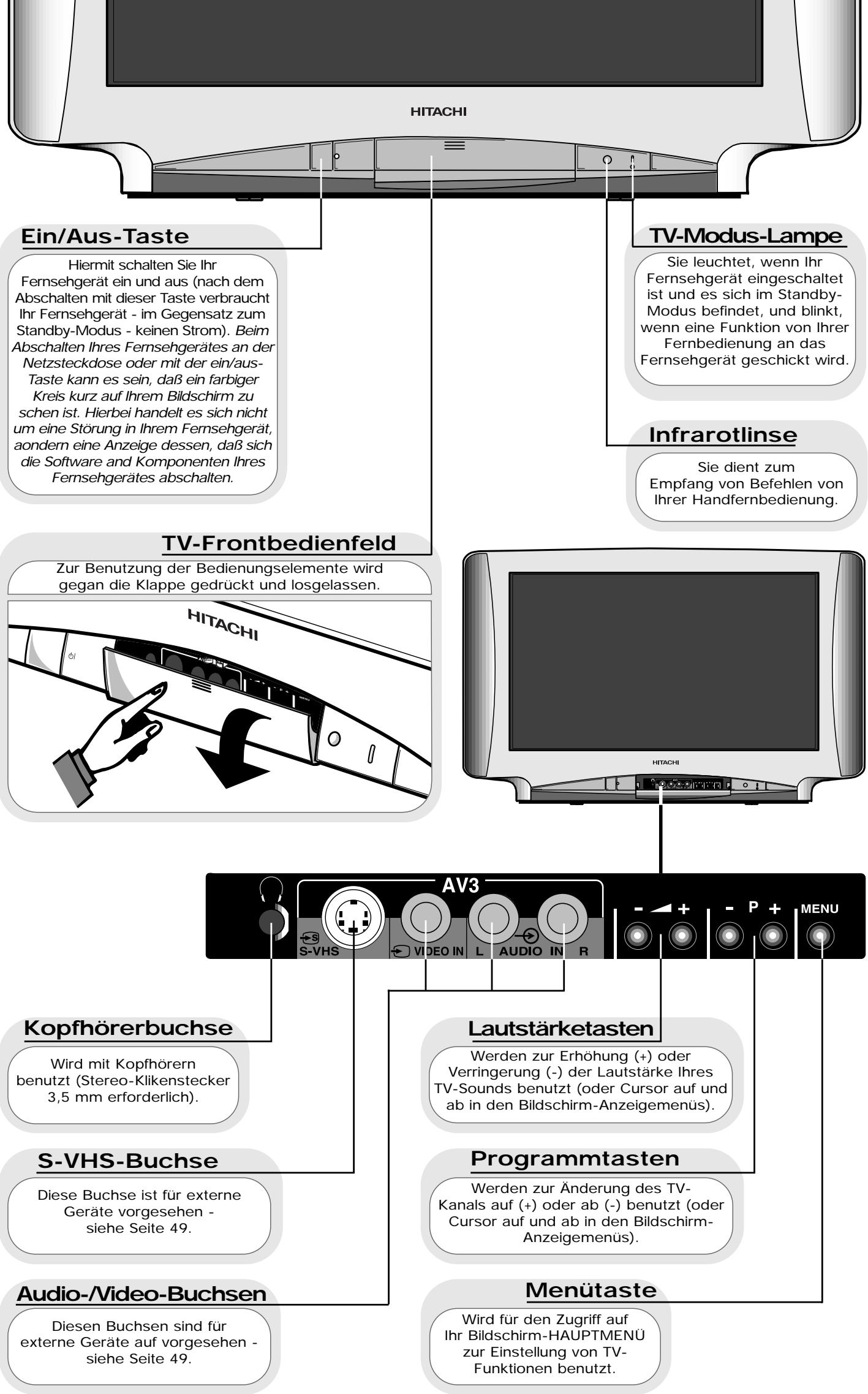

Fernsehgerat - Bedienfeld 48
Anschluß von Camcorder und Computer 49
Anschluß externer Ausrüstung 50
Fernbedienungselemente -Programminstellung 51
Auto-Suchlauf 52
Manuelle Einstellung 53
Progressive Scan und 100 Hz-Bild 55
Bildregler 56
Audio- und Equalizer Bedienungselemente 57
Soundmodus 59

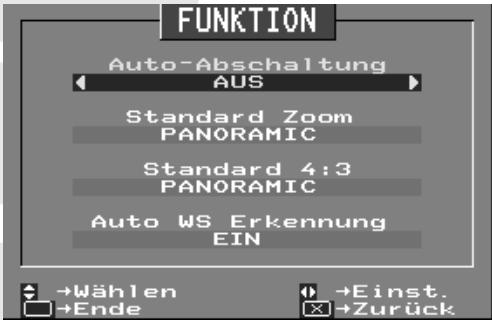

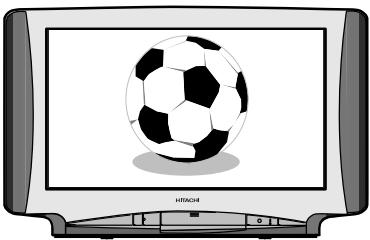

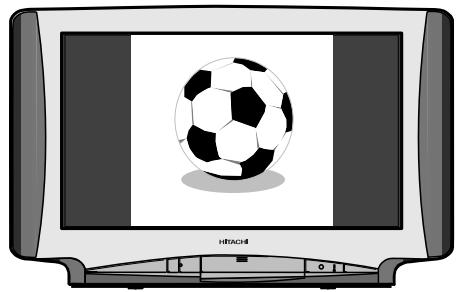

Funktionen - Auto-Abschaltung und Breitbart. 60

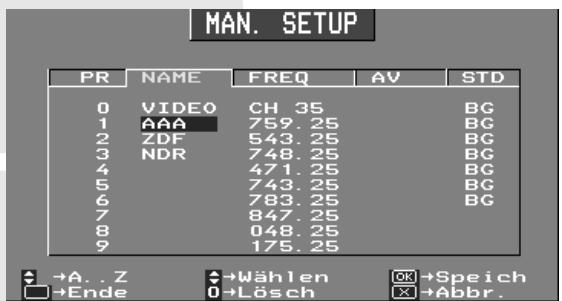

Programm-Umbenennung 63
Programm-Austausch 64

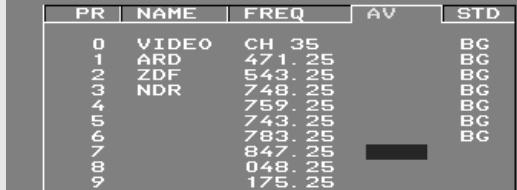

Signalquelleneingabe 65
Surround Einstellung 67

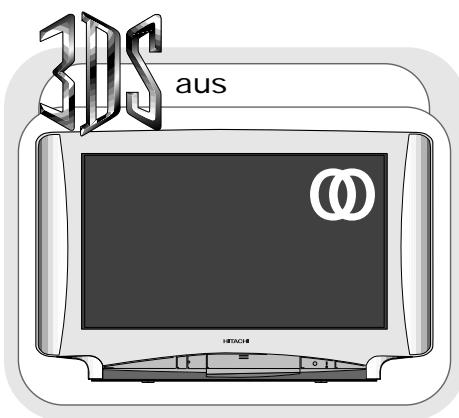

Hitachi 3DS Sound System. 68
Sound - Funktionen 69

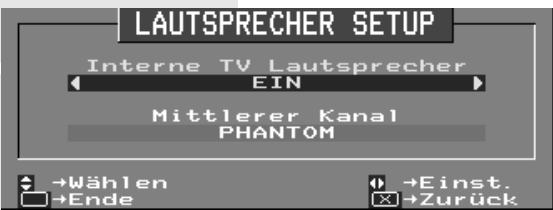

Lautsprecher Setup 70

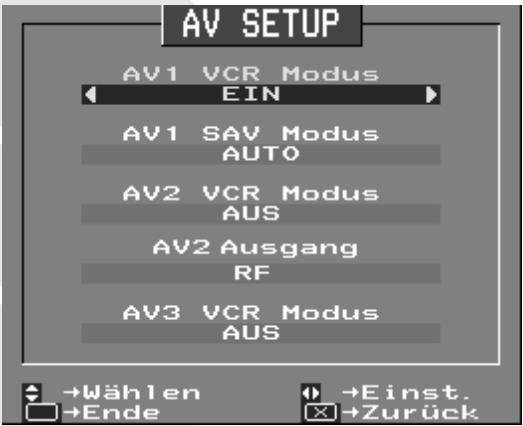

AV-Einstellung 71
Fernbedienungselemente - Teletext-Funktionen 72

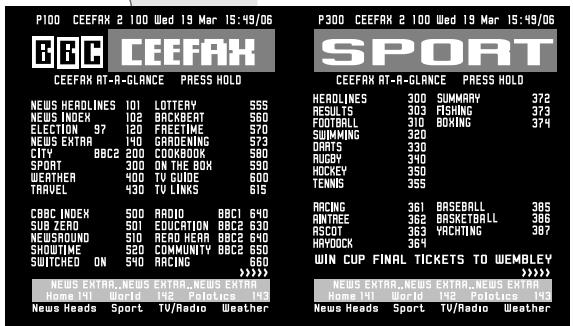

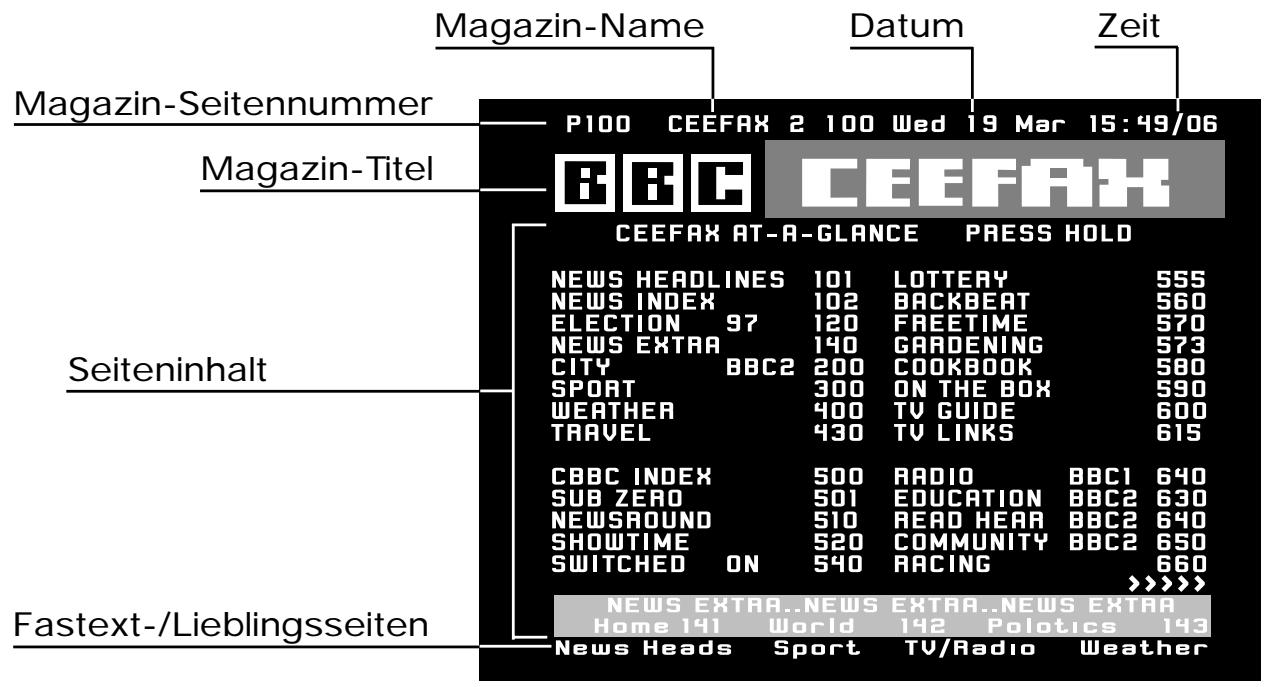

Teletext-Betrieb 73
Videotext- und Toptext- betrieb 74
Teletext-Doppelseitenfunktion 75
Fernbedienungselemente - Sonstige Funktionen 76
Fehlersuchanleitung 77
Hitachi - Umweltschutzhinweise 78
Technische Daten 79
Notizen 80

Bei der Konstruktion und Herstellung这点 Fernsehgerätes wurde auf die Einhaltung internationaler Sicherheitsnormen geachtet. Wie bei allen Elektrogeräten muß aber mit Sorgfalt vorgegangen werden, um beste Ergebnisse zu erzielen und die Sicherheit zu gewährleisten - lessen Sie dazuitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installmenten und zu benutzen.

Beachten Sie beim Anschluß von Verlängerungskabeln an Ihr Fernsehgerät die Herstellervorschrift. Bei der Sicherung sollte es sich um eine 5 A-Sicherung mit dargestellen Sicherheitssymbolen und handeln. Bei Zweifeln bzgl. Installation der Verlängerung wenden Sie sichitte an einen qualifizierten Elektriker.

Wenden Sie sich bei etwaigen Zweieln bzgl. Installation, Betrieb oder Sicherheit ihrer Ausrüstung an ihren Handler.

Gehen Sie mit Glasplatten oder -turen an vorsichtig um.

Stellen Sie Ihr Fernsehgerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Ständer (Zubehör).

Entfernen Sie keine feste Abdeckung, weil dadurch gefährliche Spannungen bloßgelegt werden können.

Schneiden Sie keinen eingebauten Netzstecker ab, weil er einen speziellen Störchutzfilter enthalten kann, dessen Wegnahme zu Leistungsbeeinträchtigung führen können. Wenn Sie das Kabel verlangern sollen, verwenden Sie ein geeignetes Verlängerungskabel oder wenden Sie sich an ihren Handler.

Betreiben Sie die Geräte nicht weiter, wenn Sie irgendwelche Zweifel dahingehend haben, ob sie normal arbeitet oder in irgendener Weise beschädigt ist - abschalten, den Netzstecker ziehen und sich an ihren Handl er wenden.

Wenn Sie vorhaben,这点es Fernsehgerat in einem Schrank oder einer Mauernische zu positioren, vergewissern Sie sichitte, daB mindestens 100 mm (10 cm) Freiraum seitlich, hinten und oben am Fernsehgerat vorhanden ist. Dadurch wird fur ausreichende Luftung beim Betrieb Ihres Fernsehgerates gesorgrt.

Lassen Sie unbeaufsichtigte Geräte nicht eingeschaltet, sofern nicht ausgesagt wird, daß sie hierfür konstruiert sind. Schalten Sie sie anhand des Geräteschalters ab und zeigen Sie Ihrer Familie, wie this gemacht wird. Treffen Sie für gebrechliche und behinderte Menschen besondere Vorkehrungen.

Während des Betriebs weder die Luftung der Geräte verstellen, z.B. mit Vorhängen oder Raumtextilien, noch Ihr Fernsehgerät auf einen Teppich stellen, wodurch die Luftung entsprechens behindiert werden konnte. Überhitzung verursacht Schäden und verkurzt die Lebensdauer ihrer Geräte.

Weder behelfsmäßige Ständer benutzen noch Beine oder Ständer mit Schrauben am Fernsehgerät befestigen, von den mitgelieferten abgesehen - zur Gewährleistung volliger Sicherheit ist stets der vom Hersteller zugelassene Ständer mit den bereitgestelltten Befestigungselementen zu benutzen.

Weder zulassen, daß Elektroausrüstung Regen oder Feuchtigkeit ausgesetzt ist, noch mit Wasser gefüllte Gefäße oben auf Ihr Fernsehgerät stellen.

Niemals zulassen, daß irgendetwas - insbesondere durch Kinder - in Locher, Schlitze oder sonstige Öffnungen im Fernsehgerat gesteckt wird - dies konnte zu einem tõdlichen Schock führen.

Bei Elektroausrüstung jeglicher Art niemals raten oder Risiken eingehen - Vorsicht istbekanntlich die Mutter der Porzellankiste!

stets

Darauf achten, daß ihre Batterien richtig eingesetzt werden, wobei die Symbole "+" und "- an Batterie und Gerät beachtet werden. Falsches Einsetzen kann zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen.

stets

Jeweils den gesamten Batteriesatz austauschen und darauf auf achten,alte und neue Batterien unterschiedlicher Art nicht zu kombinieren, weil dies zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führn kann.

stets

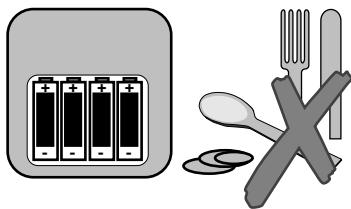

Ungebrauchte Batterien in ihrer Verpackung und fern von Metallgegenständen aufbewahren, die einen Kurzschluß verursachen können, was zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen kann.

stets

Alte, erschöpfte Batterien aus der Ausrüstung herausnahmen. Außerdem alle Batterien aus Ausrüstung herausnahmen, die langere Zeit nicht benutzt wird. Ansonsten konnen die Batterien auslaufen und Schäden verursachen.

niemals!

Niemals Batterien durch Feuer entsorgen, weil diese eine Explosion verursachen kann. Die Umwelt respektieren - Batterien stets auf umweltfreundliche Weise entsorgen.

niemals!

Niemals versuchen, gewöhnliche Batterien wiederaufzuladen, weder in einem Ladegerät noch durch Hitzeanwendung. Sie konnen auslaufen, Feuer verursachen oder gar explodieren. Wiederauflabare NiCAD-Batterien und Ladegeräte sind im fuhrenden Elektrofachhandel erhältlich.

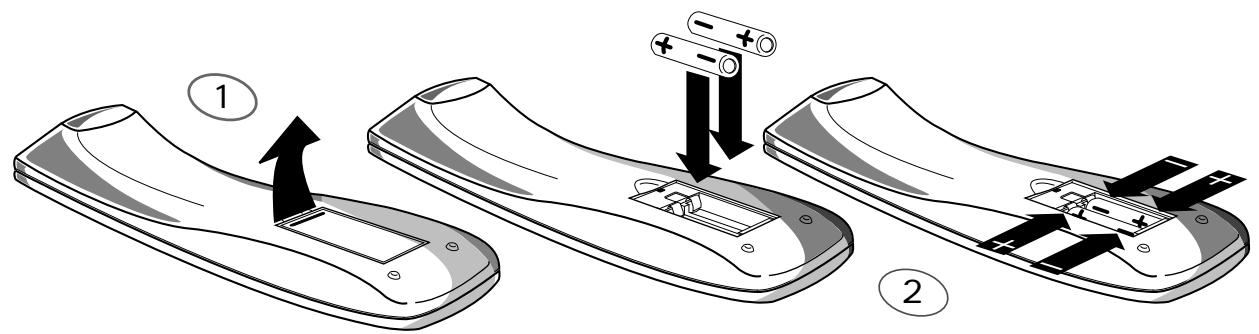

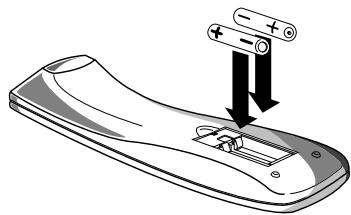

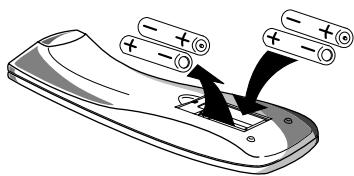

Batterien - Installation

1

Entfernen Sie die Abdeckung der Fernbedienung, indem Sie die Abdeckung an der Aussparung anheben.

2

Setzen Sie die Batterien It. Darstellung in die Fernbedienung ein und setzen Sie die Abdeckung wieder auf.

1. Beim Einsetzen der Batterien sicherstellen, daß die Polungen stimmen, d.h. + an+, - an-.

2. Die Batterien durch gleichwertige Batterien vom Typ 'AAA' ersetzen

3. Alte Batterien unter Befolgung der Batterie-Sicherheitsrichtlinien gefahrlos entsorgen.

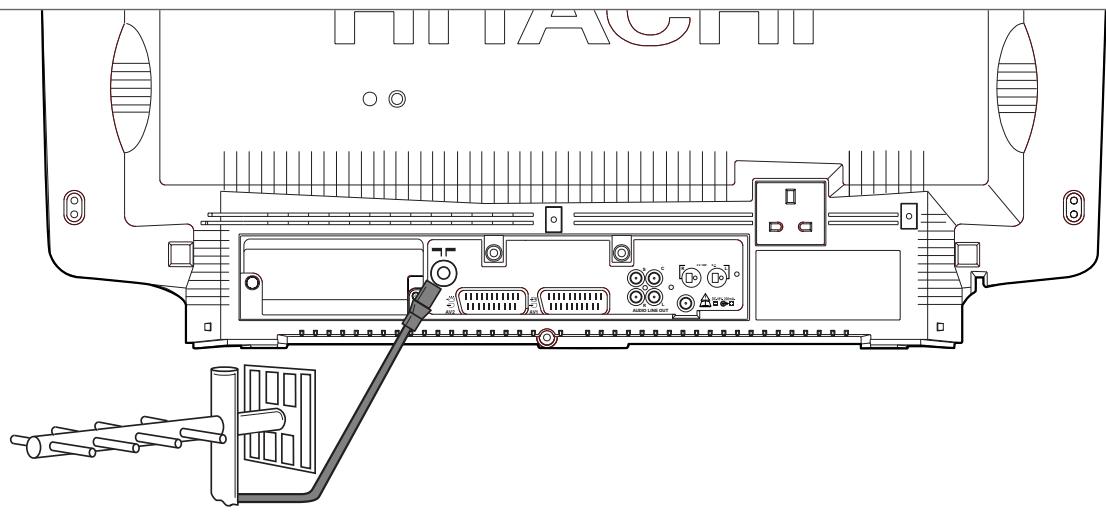

Anschluß der Antenne

1

Antenne (HF) and die mit bezeichnete HF 'ein'-Buchse des Fernsehgerätes anschließen

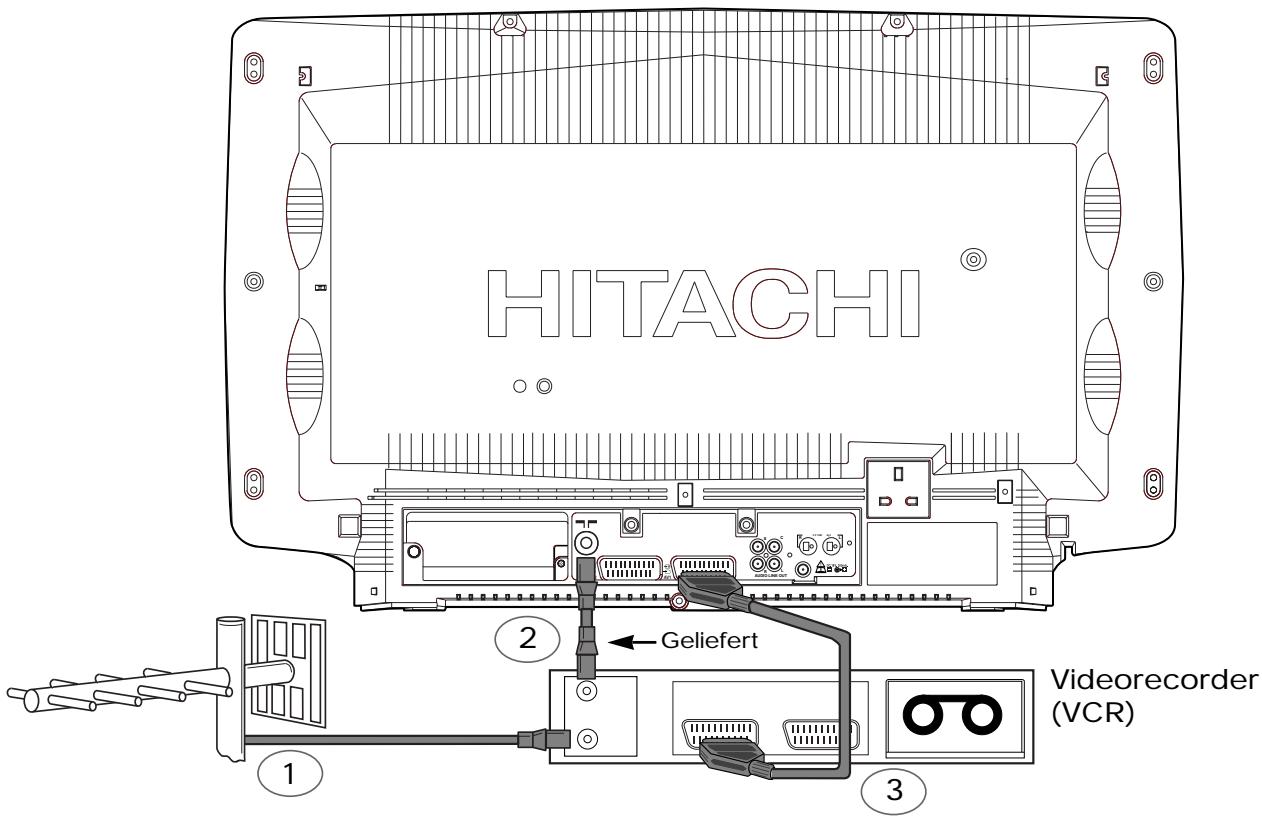

Anschluß von Antenne und Videorecorder

WICHTIGER HINWEIS. Wenn Sie ihren Videorecorder an Ihr Fernsehgerät anschließen, muß der AV-Mode zur Gewährleistung bester Bildqualität richtig eingestellt werden - siehe Abschnitt AV-Einstellung auf Seite 71.

1

Das Antennen- (HF) Kabel an den mit bezeichneten Eingang des Videorecorders ('in') anschließen

2

Den Ausgang des Videorecorders ('out') an die mit bezeichnete HF-Buchse 'in' Ihres Fernsehgerätes anschließen

3

Scart-Kabel sind als Sonderzubehör erhältlich

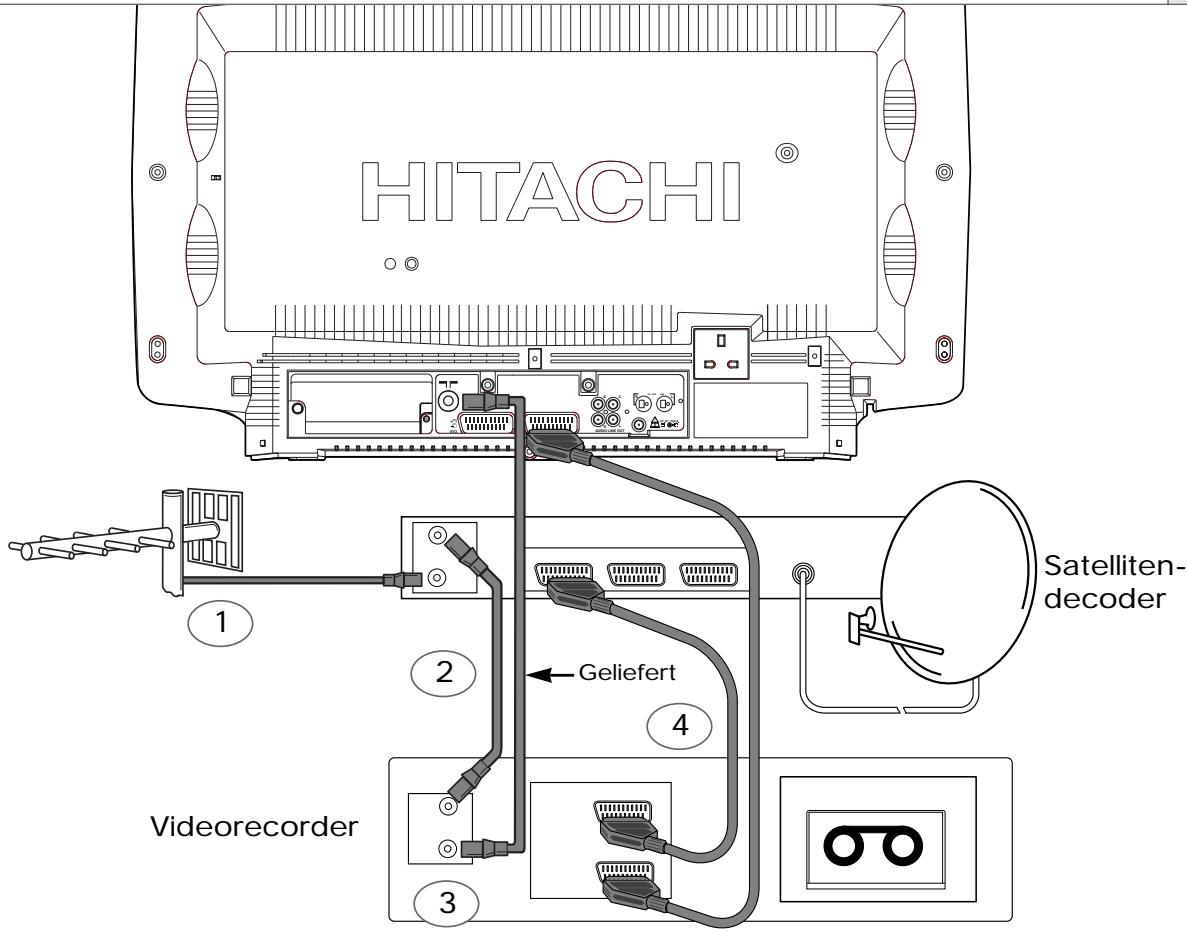

Installation von Satellitenempfänger und Videorecorder

1

(HF)-Kabel der Antenne an mit bezeichneten Eingang ('in') des Satellitenempfängers anschließen

3

Ausgang ('out') des Videorecorders an mit bezeichneten Eingang ('in') des Fernsehgerätes anschließen

2

Ausgang ('out') des Satellitenempfängers an mit bezeichneten Eingang ('in') des Videorecorders anschließen

4

Scart-Kabel sind als Sonderzubehör * erhältlich

• Ein Scart-Kabel sollte zwischen Ihr Fremsehgerät und Videorecorder (VCR) angeschlossen werden, um ihre Bild- und Soundqualität zu verbessern. Scart-Kabel sind unerläufig, wenn Sie einen Stereo-Fernseher und -VCR haben und Stereo-Sound wiedergeben wollen. Diese Kabel sind bei Ihr Fremchi-Handler oder im fuhrenden Elektrofachhandel erhältlich.

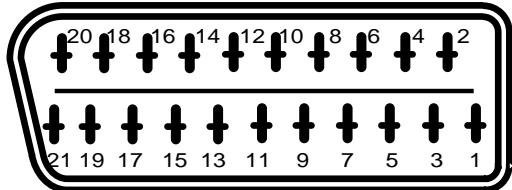

VHS-Videoausrüstung sollte an die Scart-Buchse AV1 auf der Rückseite Ihres Fernsehgerätes angeschlossen werden. AV1 kann eine individuelle Programmnummer zugeordnet werden, was Ihnen einfacheren Zugang zum Ansehen von Sendungen über externe Ausrüstung ermöglich. Auf Seite 65 wird erläutert, wie man einem AV-Signal eine individuelle Programmnummer zuordnet.

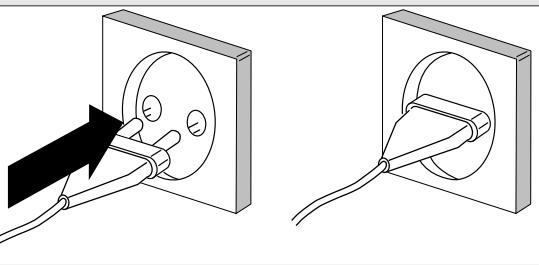

Anschluß an die Netzsteckdose

Wichtiger Hinweis -itte lessen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung die Fernsehgerät - Sicherheit auf Seite 44, wenn Sie dies nicht bereits getan

Stecker anschlieben

Camcorder

Der Anschluß eines

Camcorders an Ihr Fernsehgerät ist einfach. Identifizieren Sie zuerst den Typ des Camcorders und seine Anschlußbuchsen.

Wenn es sich um eine Normalkamera Typ 8 mm handelt, hat sie wahrscheinlich Buchsen vom Typ „Cinch' . Wenn Sie eine S-VHS- oder Hi8-Kamera haben, haben Sie evtl. eine S-VHS-Buchse. Öffnen Sie die Tur des Fronbedienfelds und schreiben Sie ihre Ausrüstung wie hier angegeben an. Schalten Sie Ihr Fernsehgerät ein und drucken

Sie die Taste TV/AV Ihrer Fernbedienung, bis AV3 auf Ihrem TV-Bildschirm angezeigt wird. Schalten Sie jetzt das externe Gerät auf Wiedergabe.

Alternative konnten Sie ihrer Camcorder-Ausrüstung eine individuelle Kanalnummer zuordnen - siehe

Signalquelleneingabe auf Seite 65.

Vor dem Anschluß externer
Geräte beziehen Sie sichitte auf
AV-Einstellung auf Seite 71.

Kopfhöreranschluß

Zur Benutzung von

Kopfhörern mit Ihrem

Fernsehgerat setzen Sie den

Kopfhörer-Klinkenstecker (3,5

mm) in die entsprechende

Buchse ein.

(Siehe Soundmodus auf Seite 59).

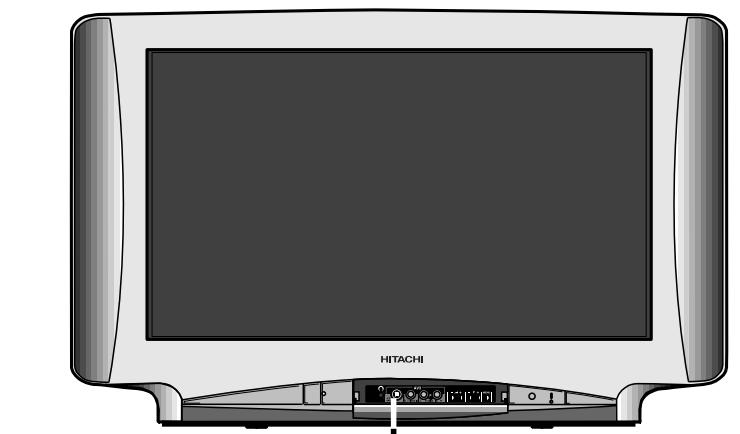

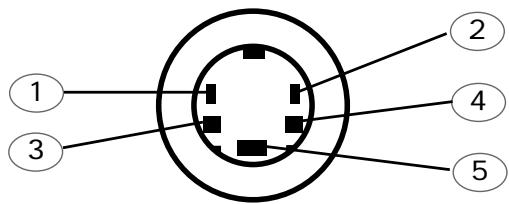

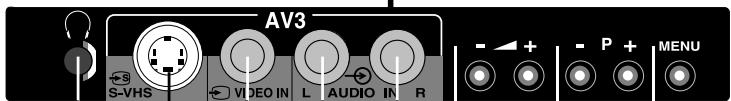

S-VHS-Buchse

Benutzen Sie diese

Buchse mit einer S-VHS- oder Hi8-Kamera zum Ansehen ihrer Aufnahmen.

Audio ein rechts

Benutzen Sie diese Buchse gemeinsam mit Audio ein links für Sound von ihrer externen Ausrüstung durch ihre TV-Lautsprecher.

Audio ein links

Benutzen Sie diese Buchse gemeinsam mit Audio ein rechts für Sound von Ihrer externen Ausrüstung durch ihre TV-Lautsprecher.

Video ein

Benutzen Sie diese Buchse in Verbindung mit einer normalen 8 mm-Kamera, um das Bild auf Ihrer Ausrüstung zu sehen.

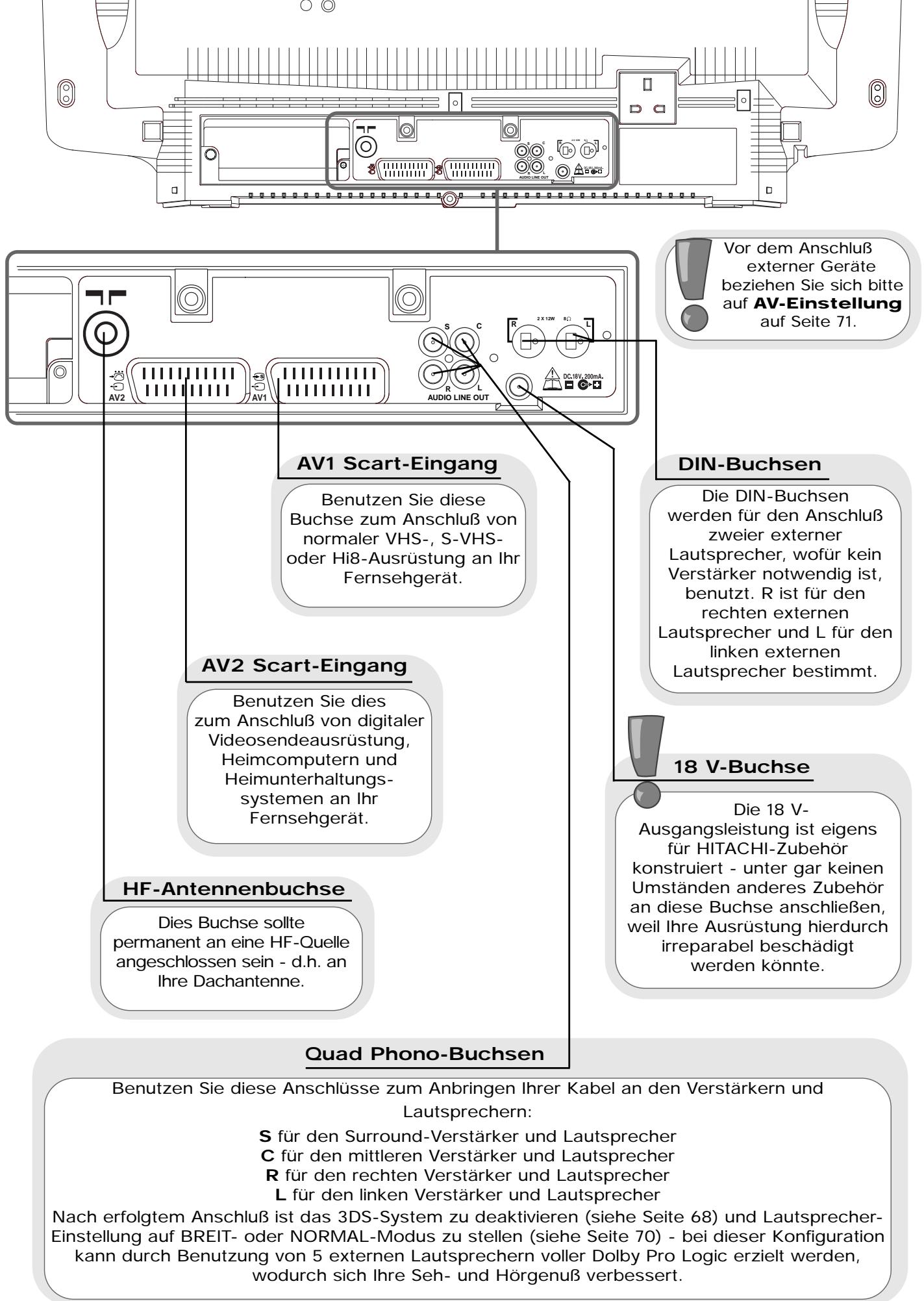

Anschluß an die Netzsteckdose

Wichtiger Hinweis -itte lessen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung den Abschnitt Fernsehgerät - Sicherheit auf Seite 44.

Falls digitale Videosende-, Computerausrüstung oder Videospiele an diesen Fernsehgerät angeschlossen werden soll(en), benutzen Sie die auf der Rückseite Ihres Fernsehgerätes befindliche Buchse AV2 für RGB-Eingang.

BITTE BEACHTEN: Längere Benutzung von Computerausrüstung oder -spielen auf thisem Fernsehgerät kann ihre Bildrohre auf Dauer beschädigen. Zur Vermeidung derartiger Schäden sind Helligkeit und Kontrast auf ein vernünftiges Niveau zu verringern und ist die Benutzungsduer von Computerausrüstung einzuschranken.

...Anmerkungen zur Audio-Ausrüstung

Wenn Sie Ihr Fernsehgerät komplett mit Hitachi Power Console gekauft haben, beziehen Sie sich)):itte auf die mit der Ausrüstung mitgelieferte Bedienungsanleitung.

Ihr HITACHI-Händler kann Sie auch über die richtige Verstärker- und Lautsprecherauswahl für Ihr Fernsehgerät beraten.

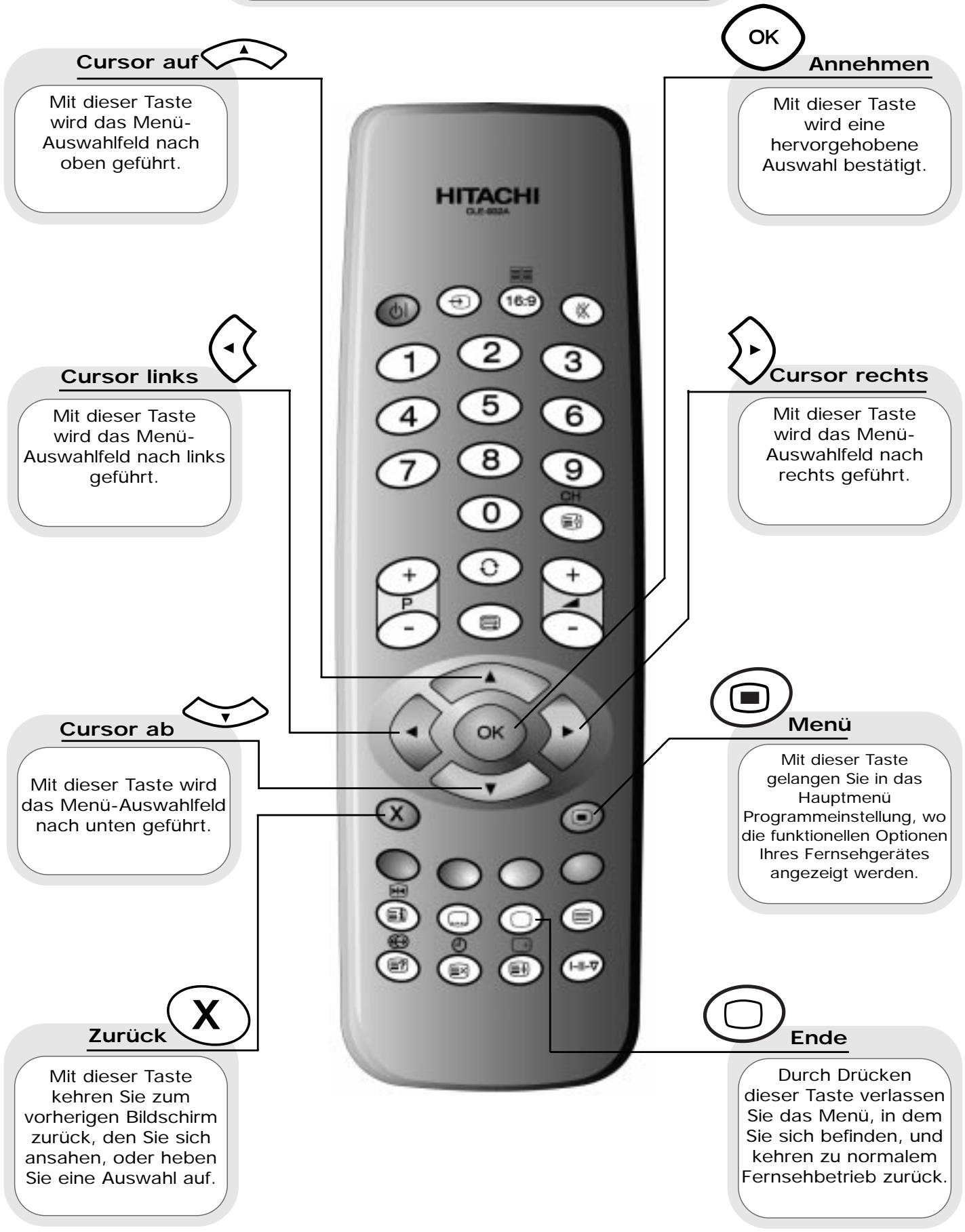

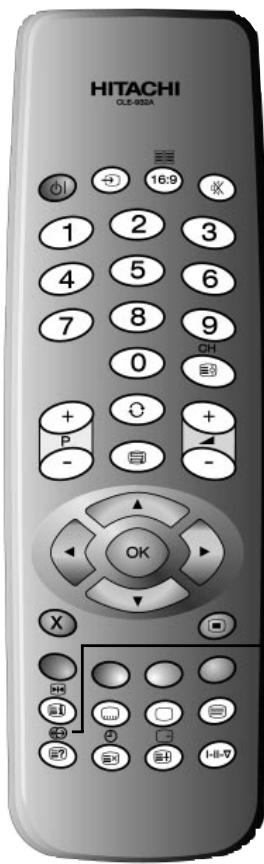

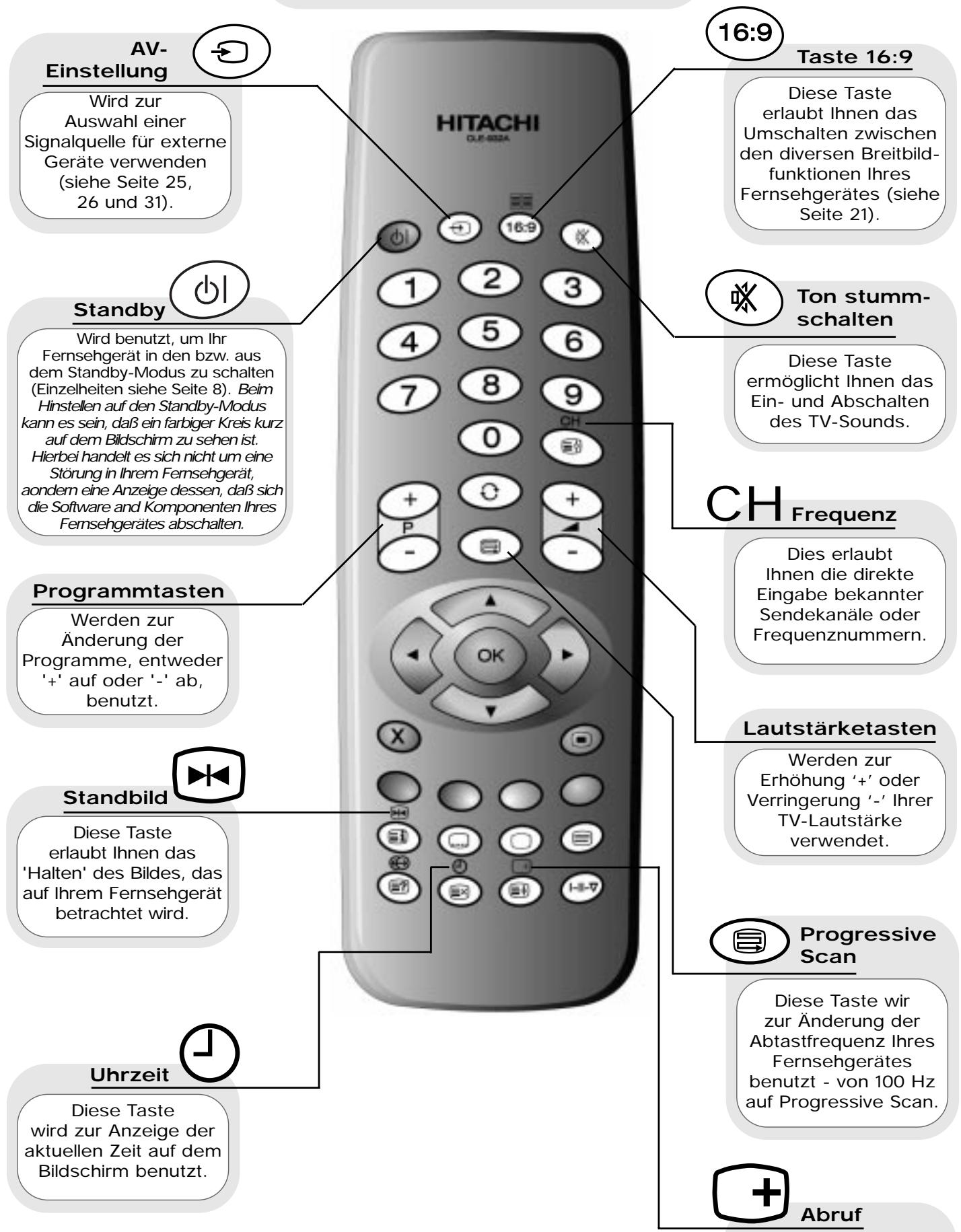

Die nachstehend gezeigten Fernbedienungselemente werden beim Programmieren Ihres Fernsehgerätes und zur Einstellung der Ton- und Bildfunktionen.

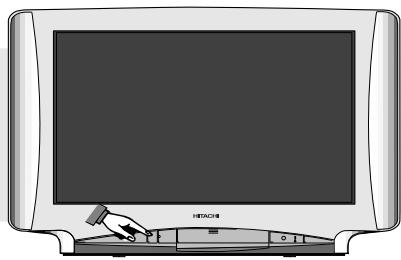

Wichtiger Hinweis

Schalten Sie Ihr Fernsehgerät erst ein, wenn die gesamte externe Ausrüstung angeschlossen ist. Falls Sie einen Videorecorder (VCR) oder Satellitenempfänger an diese Fernsehgerät angeschlossen haben, stellen Sieitte sicher, daß sie vor Beginn des Auto-Suchlaufs eingeschaltet sind. Bei einem VCR legen Sie eine vorbeseitelte Kassette ein und beginnen mit der Wiedergabe. Bei einem Satellitenempfänger wahlen Sie Sky News. Durch diese Maßnahmen wird sichergestellt, daß ihre gesamte externe Ausrüstung während des Auto-Suchlaufs eingestellt wird.

1

Zur Vereinfachung der Programmeinstellung hat HITACHI ein automatisches Suchverfahren zum Auffunden der Programme installiert. Schalten Sie Ihr Fernsehgerät ein.

2

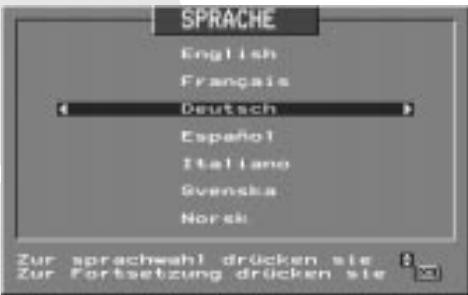

Im ersten Bildschirm werden Sie aufgefordert, die Sprache Ihrer Fernsehgerätanzeige zu wahlen. Benutzen Sie die nach-ober-/bach-unten-Tasten zur Wahl Ihrer Sprache. Drucken Sie OK, um die Auswahl anzunehmen.

3

Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung.

4

Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung, woraufhin der AUTO-SUCHLAUF beginnnt.

INSTALLATION

Antennenkabel in Buchse stecken, zur Fortsetzung drucken.

5

Der Landesbildschirm verlangt von Ihnen die Eingabe des Landes, in welchem Sie fernsehen werden. Benutzen Sie die linken und rechten Tasten auf Ihr Fernbedienung und drücken Sie die Taste OK zur Auswahl.

AUTO-SUCHLAUF

6

Hr Fernsehgeratucht jetzt die Freqenzen ab und fuhrt sie in folgender Reihenfolge auf -0. Video, 1.ARD, 2.ZDF, 3.NDR.

AUTO-SUCHLAUF

7

Anhand der Tasten 'auf' und 'ab' können Sie sich alle gefundenen und beim AUTO-SUCHLAUF gespeicherten Programme ansehen.

MAN. SETUP

8

Zur Beendigung des Installationsprozesses und zur Rückkehr zum normalen TV-Betrieb drücken Sie zweimal die Menu-Taste auf ihrer Fernbedienung.

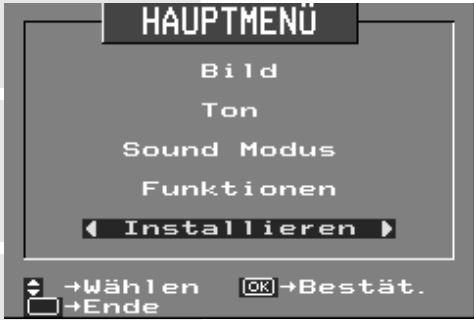

1 Drucken und halten Sie die MENU-taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENU erscheint.

2) Zur Auswahr von INSTALLIEREN drucken Sie die Cursor ab-Taste.

3) Nach erfolgtem Hervorheiten gehmen sie die Auswahl an.

4 Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wahlen.

5 Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

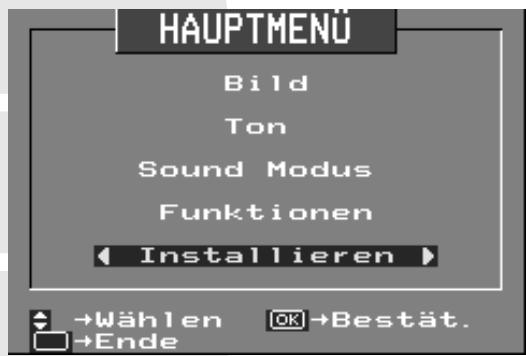

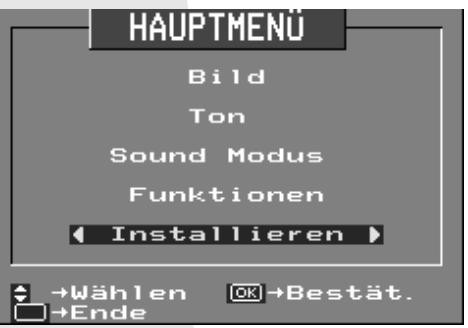

HAUPTMENU

Bld

Ton

Sound Modus

Funktionen

Installieren

→Wahlen OK→Bestät. →Ende

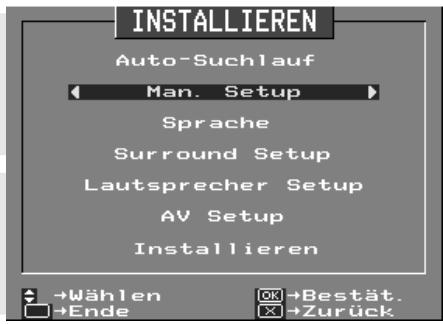

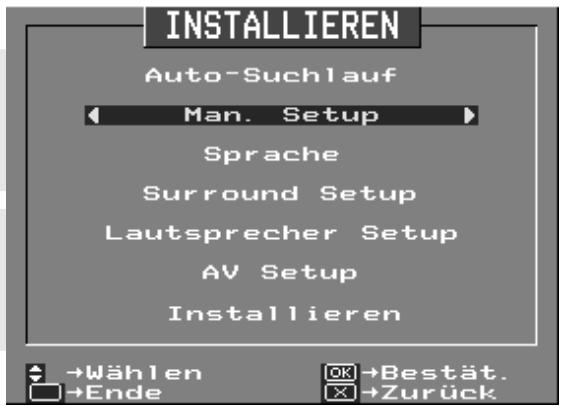

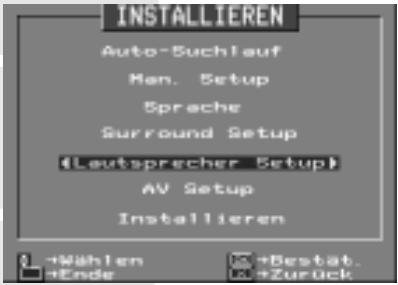

INSTALLIEREN

Auto-Suchlauf

Man. Setup

Sprache

Surround Setup

Lautsprecher Setup

AV Setup

Installieren

Wahlen
Ende

Bestat Zurück

6

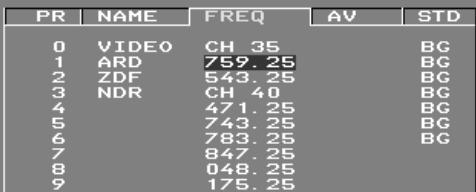

Fuhren Sie die Auswahlleiste mit den Cursortasten über die einzustellende Programm-FREQUENZ.

7

Nach erfolgtem Hervorheben fühmen Sie die Auswahr an, um die Frequenz zuändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie stehen zur Änderung bereit.

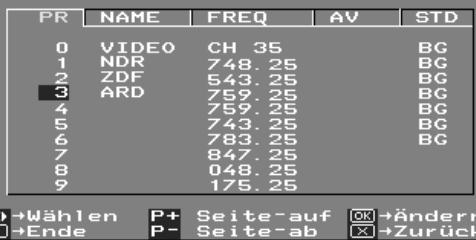

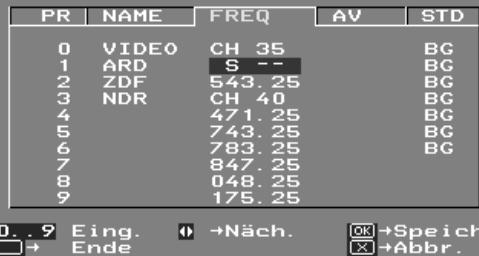

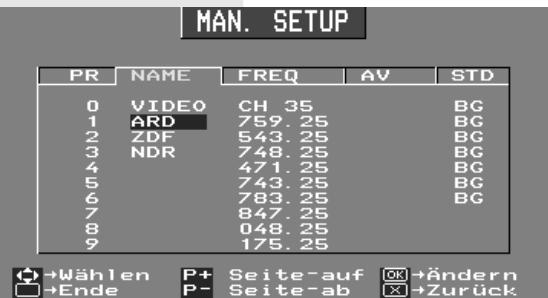

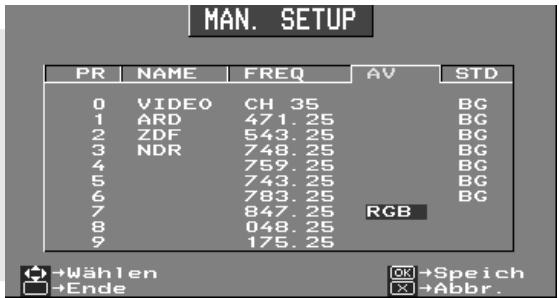

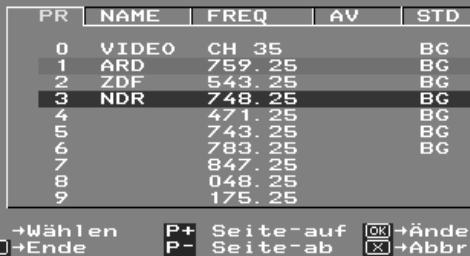

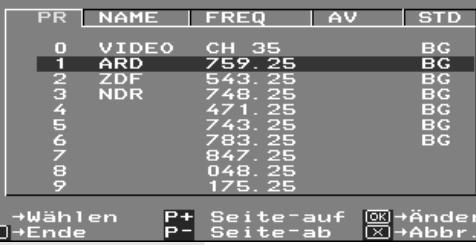

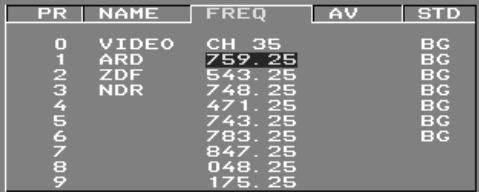

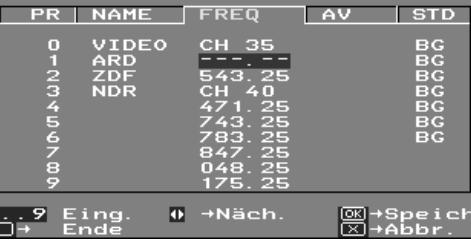

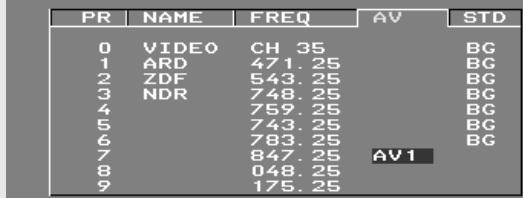

MAN. SETUP

PR NAME FREQ AV STD

0VIDEO 0
1ARD 7
2ZDF 5
3NDR 7
44
57
67
78
80
91

P+ Seite-auf P-Seite-ab

→ndern
→Zurück

8

Entscheiden Sie sich für die FREQUENZ-Eingabemethode ihrer Wahl anhand der linken/rechten Cursortaste.

Eingabemethode 1

Die erstige Option besteht in der Feineinstellung der gewählten Frequenz, entweder nach oben oder unten.

MAN. SETUP

Fein

Nach.

K>Speich K>Abbr.

Eingabemethode 2

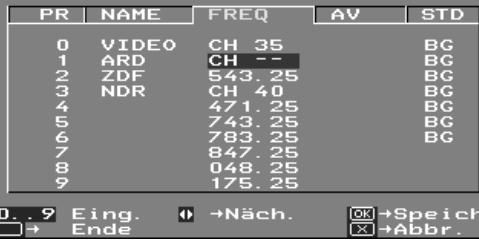

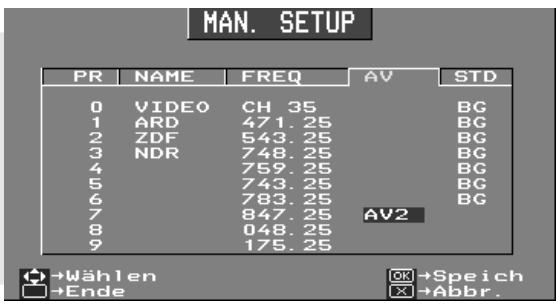

Wenn die rechte Cursortaste gedrückt wird, wird Auto-Suchlauf zu einer Option - Sie können entweder auf- oder abwärtsuchen.

MAN. SETUP

→Suche →Ende

→Näch.

Ende

X>Speich
X>Abbr.

Eingabemethode 3

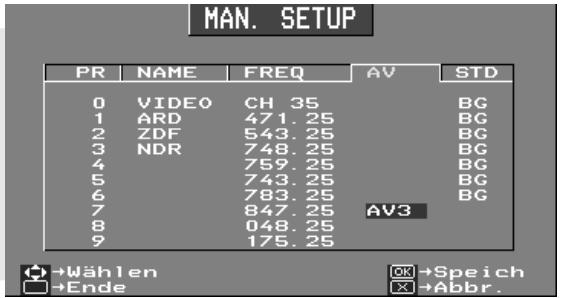

Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistellige Kanalnummer (CH) eingeben.

MAN. SETUP

Eingabemethode 4

Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistellige S-Kanalnummer eingeben.

MAN. SETUP

Eingabemethode 5

Wenn die rechte Cursortaste erneut gedrückt wird, konnen Sie anhand der numerierten Fernbedienungstasten eine fünfstellige Frequenz manuell eingeben.

MAN. SETUP

9

Sobald Sie sich für die Eingabemethode entschieden haben und die neue Frequenz oder der neue Kanal eingegeben wurde, kann this sodann durch Drucken der Bestätigungsstaste im Fernsehgerat gespeichert werden.

OK

10

Zur Rückkehr zum normalen Fernsehbetrieb drücken Sie die TV-Taste auf ihrer Fernbedienung.

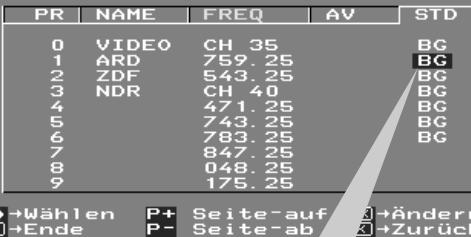

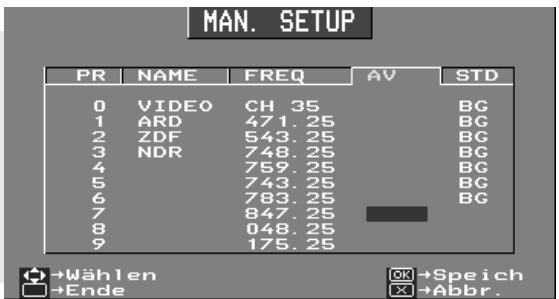

Beim Betrachten der manuellen Einstellanzeige haben Sie die Möglichkeit, die von Ihr Fremsehgerät empfangenen Sendenormen zuändern. Befolgen Sieitte die nachstehenden Anweisungen.

1

Benutzen Sie die Cursortasten zum Hervorheben der Norm (STD) des von Ihnen gewährten Programms.

MAN. SETUP

2

Nach erfolgtem Hervorheiten drucken Sie die Taste OK, um die Auswahl anzunehmen - das Auswahlfeld wird rot.

3

Benutzen Sie die Cursortasten zum Ändern Ihrer Norm.

4

Zur Annahme drucken Sie die Taste OK - Ihr Auswahlfeld wird blau.

OK

5

Drucken Sie die TV-Taste auf ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

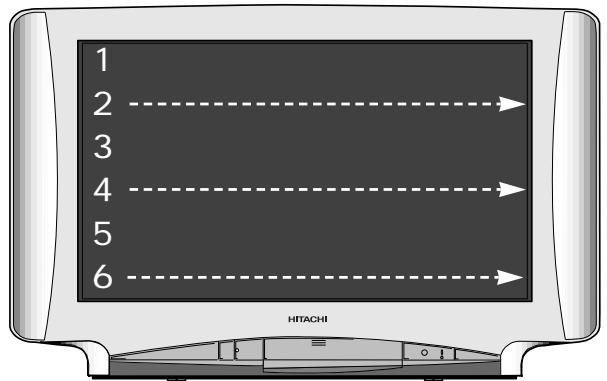

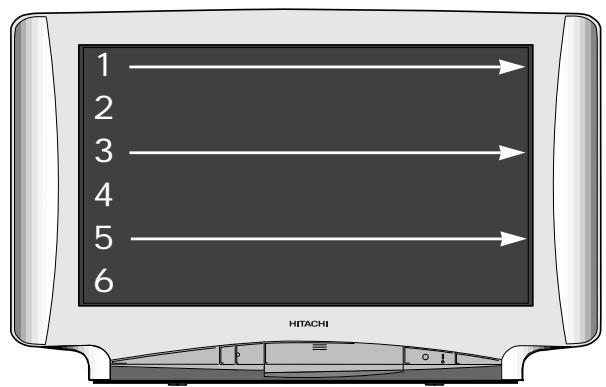

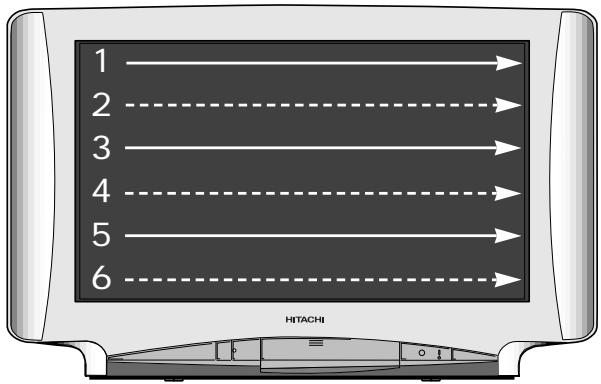

Normales 50 Hz-Bild

erste Phase

+
zweite Phase

一

Bei einem normalen 50Hz -Fernsehgerat wird das Bild in zwei separates Phasen erzeugt. Beispielsweise werden Abtastzeilen 1, 3 und 5 usw. zuerst ausgefüllt. Nach Abschluss dieser Phase werden Abtastzeilen 2, 4 und 6 usw. ausgefüllt. Das heißt, daß nach diesen beiden Phasen alle Zeilen auf Ihr Fremnsehbildschirm (insgesamt 625) ausgefüllt sind und so ein kompletter 'Frame' entsteht. Diese Vorgang wird dann wiederholt und damit das Bild erzeugt, das Sie auf dem Bildschirm eines herkömmlichen Fernsehgerätes sehen.

Hinweis: bei ihrer Modell ist ein normales 50Hz -Bild nicht möglich.

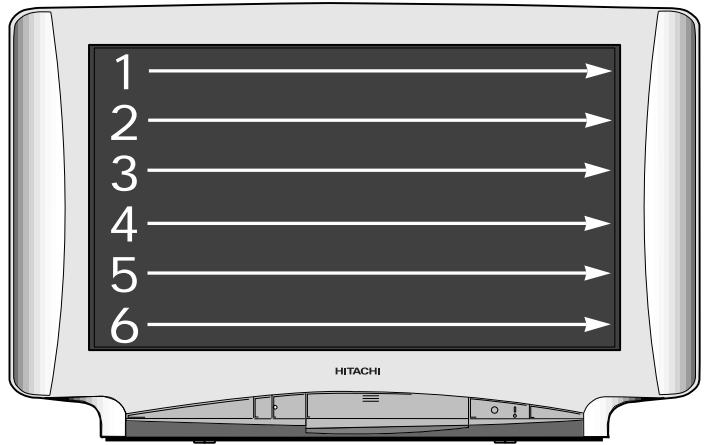

Progressive Scan

Die progressiv abtastenden (Progressive Scan) Fernsehgeräte von Hitachi denken stets voraus und füllen alle 625

Abtastzeilen auf einmal aus, um einen kompletten Frame herzustellen. Diese progressive Hinzufugung von zusätzlichen Zeilendaten erzeugt ein Bild, das heller und detailierter als bei herkommlichen Fernsehgeräten ist, und zeigt das Bild ohne "Zeilenflimmern" an, das früig mit 50 Hz-Geräten verbunden ist.

Natuürliche Abtastung mit 100 Hz

Unsere 100 Hz-Fernsehgeräte verdoppeln - im Vergleich mit einem herkommlichen 50 Hz-Gerät - die Anzahl der Bilder pro Sekunde. Dadurch kommt schärfere, deutlichere, stabilere Gesamtbilder zustande, die flimmerfrei sind. Unsere 100 Hz-Geräte weisen auch Natural Scan-Technologie ("naturliche Abtastung") auf. Diese Prozeß eliminiert das geringfugige Zittern von Bildzeilen, das bei herkommlichen Fernsehgeräten zu sehen ist, und sorgt für ein felsenfestes Bild, das deutlich und detailiert ist.Zum Umschalten zwischen Progressive Scan und 100 Hz drücken Sie die Taste auf ihrer Fernbedienung.

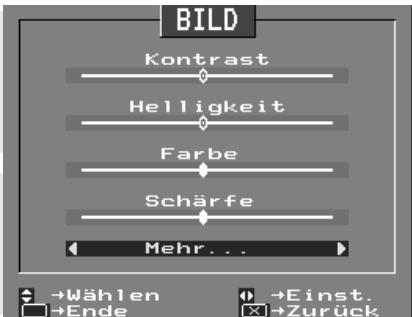

Bei Bild- und Soundwerten verringert der nach links geführte Cursor Werte, wogegen der nach rechts geführte Cursor Werte erhöht.

1

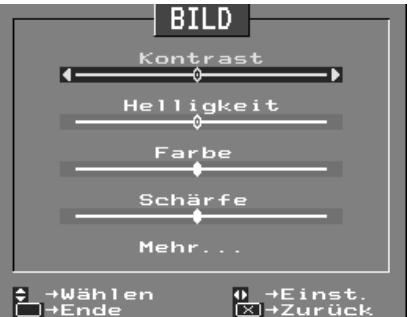

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten.

2

Das HAUPTMENü hebts die BILD-Option automatisch hervor - zur Wahl wird OK gedrückt.

OK

HAUPTMENU

3

Wahlen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler.

4

Nach erfolgtem Hervorheiten stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein.

5

Zur Auswahl von MEHR Optionen benutzen Sie die Tasten auf/ab um die Auswahl hervorzuheiten, und drucken Sie anschlieBend OK zur Bestätigung.

OK

6

Wahlen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler.

7

Nach erfolgtem Hervorheiten stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein (Erläuterung siehe unter).

8

Die geänderten Werte bleiben bis zu ihrer{nachsten Änderung bestehen; drucken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

CTI

Farbubergangsverbesserung (Colour Transient Improvement) - Mit thisem Bedienungselement konnen Sie die Klarheit ihrer Fernsehfarbränder verbessern.

Kammfilter

Mit thisem Bedienungselement beseitigen Sie 'wirbelnde' Farben, wenn Ihr Bild dichte oder Kleinkarierte Muster enthalt.

Rauschfilter

Hilft bei der Verringerung der auf Ihr Fremsehgerät sightbaren Störungen, insbesondere in Gegenen mit schwacherem Signalempfang.

Farbton

NORMAL - ergibt ein gleichforniges, ausgegliechenes Farbspektrum. KALT - übertrieb die Blautone Ihres Fernsehbildes. WARM - übertrieb die Rottone Ihres Fernsehbildes.

VM

Velocity Monitor - erhöht oder verringgert die Scharfe Ihres Fernsehbildes, so daß es weniger verschwommen erscheidt, insbesondere am linken und rechten Bildschirmrand.

Schwarzwert

These Funktion macht alle dunkelgrauen Pixel schwarz.

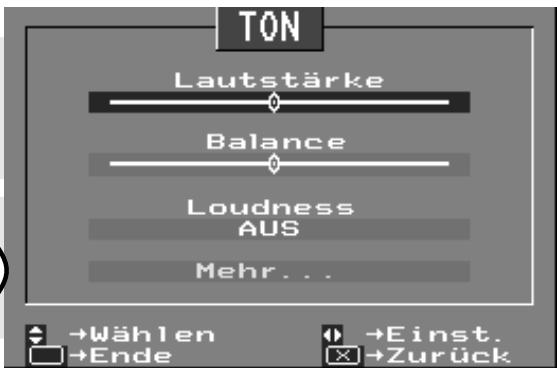

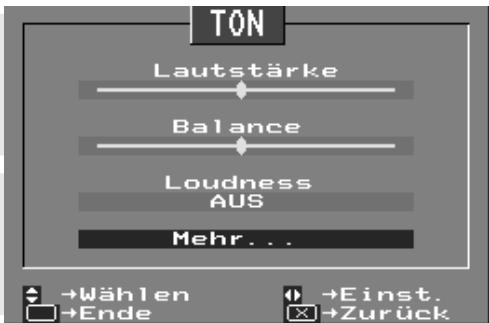

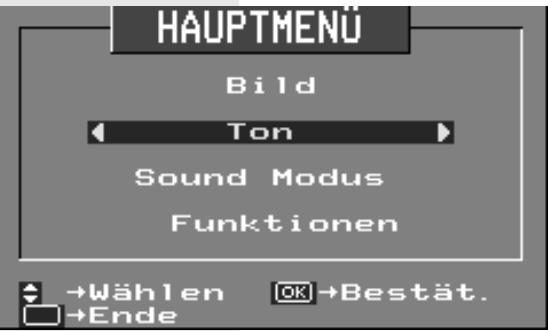

1) Drücken Sie die MENU-Taste, um das HAUPTMENU zu erhalten.

2) Drucken Sie die Cursor ab-Taste, um TON zu wahlen.

3 Nach erfolgtem Hervorhebennehmen Sie die Auswahl an.

4

Wahlen Sie anhand der Cursortasten auf/ab das einzustellende Bedienungselement.

5

Nach erfolgtem Hervorheiten stellen Sie die gewählten Bedienungselemente durch Drucken der Cursortasten rechts/links ein.

Lautstärkeregler

Dieser Regler wird zur Erhöhung oder Verringerung der Lautstärke ihrer TV-Lautsprecher benutzt.

Balance-Regler

Nur im Soundmodus 'Halle' oder 'Stereo' möglich. Dieses Bedienungselement dient zur Erhöhung oder Verringerung der Lautstärke aus linkem und rechtem Laatsprecher.

Loudness ein/aus

Wenn Sie Ihrm Fernsehgerat bei niedriger Lautstärke zuhoren, schalten Sie diesen Regler EIN, um den Mangel an tiefen und hohen Frenzen auszugleichen.

6

Den EQUALISER-Bildschirm konnen Sie durch Wahl von 'MEHR' anhand der Cursortasten auf/ab betrachten.

7

Nach erfolgtem Hervorheiten gehen Sie die Auswahl an.

Equalizer

Das EQUALISER-Menu dient zur Einstellung der Tonumfänge ihres TV-Sounds.

8

Wahlen Sie anhand der Cursortasten auf/ab den einzustellenden Modus oder die einzustellende Soundfrequenz.

9

Nach erfolgtem Hervorheiten stellen Sie die gewählten Bedienungselemente durch Drucken der Cursortasten rechts/links ein.

EQUALIZER

Modus

Ihnen stehen drei individuelle 'Modi' zur Wahl, die auf persönliche Anforderungen abgestimmt werden können. Legen Sie einen Vollbereichswert fest (siehe unter), und Ihr Fernsehgerät behält sich die Einstellungen in der entsprechenden Modusnummer.

Baßbereich 120 Hz

Dieser Bereichsregler steuert den Baßsound Ihres Fernsehgerätes - wenn der Baßsound Ihres Fernsehgerätes zu 'dumpf' ist, drehen Sie diesen Regler herunter.

Mittlerer Baßbereich 500 Hz

Dieser Bereich ist die Basis Ihres Sounds - wenn Ihr TV-Sound zu sehr oder zu weniger angereichert ist, stellen Sie Ihr Fernsehgerät mit diesen Regler auf besseren Sound ein.

MittlererBereich1,5kHz

Mit diesen Regler stellen Sie den mittleren Stimmenbereich Ihr's TV-Sounds ein.

Mittlerer Höhenbereich 5 kHz

Bei Höherstellung这点 Reglers werden die Flöte und die Streichinstrumente Ihres TV-Sounds betont - sein Verringern wirkt sich wohltuend auf den Sound aus.

Hohenbereich 10 kHz

Der scharfe Klang von Triangeln und Becken wird beim Höherstellen这点es Reglers betont.

10

Drücken Sie die TV-Taste auf ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

1) Drücken Sie die MENU-Taste, um das HAUPTMENU zu erhalten.

2) Drucken Sie die Cursor ab-Taste, um SOUNDMODUS zu wahlen.

3 Nach erfolgtem Hervorhebennehmen Sie die Auswahl an.

4

Benutzen Sie die Cursortasten auf/ab, um den von Ihnen gewünschten Soundmodus zu wahlen.

5

Nach erfolgtem Hervorheben fühmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, ist dies standardmäßig der Soundmodus, wenn es wieder eingeschaltet wird.

HAUPTMENU

Bld

Ton

Sound Modus

Funktionen

→Wahlen

→Ende

→Bestät.

m - 1 0 ;

Dolby Pro Logic

In this Modus kann virtueller Surround Sound erzeugt werden, indem einfach die internen TV-Lautsprecher benutzt werden. Aktivieren Sie 3DS, um virtuellen Surround Sound zu erhöglichen. Diese Modus istalanders fur这部电影 und Programme geeignet, die das Dolby Pro Logic-Logo darstellen. Diese Modus wird fur dieMehrheit Ihres Fernsehens empfohlen.

Dolby Pro Logic Theater

Dieser Modus schafft ein großes Soundfeld für jene Programme, die weniger Surround-Gehalt haben. Er ist entsprechend wirksam in Verbindung mit externen Surround-Verständern. Wenn Sie noch ledigious die internen TV-Lautsprecher benutzen, sorgt Aktivierung des 3DS-Systems auch für einen angenehmen Raumklang.

Halle

Der Halle-Modus erzeugt einen Umgebungs-Soundeffekt, insbesondere beim Ansehen von Mono-Sendungen. Wiederum ist dieser Modus entsprechenden wirksam in Verbindung mit externen Surround-Verständern. Aktivieren Sie den 3DS-Modus bei Benutzung der internen TV-Lautsprecher, um Ihr Fremsehgerät einen gleichermaßn angenehmen Klang zu entlocken.

Stereo

Bei gewähltem Stereo-Modus erzeugt Ihr Fernsehgerät hochwertigen Stereo-Sound. Wahlen Sie diesen Modus beim Ansehen allgemeiner Fernsehprogramme und -filme (3DS-Klang kann in dieser Modus aktiviert werden, um ein wesentlich breiteres Stereobild bereitzustellen).

Kopfhörermodus

Bei Benutzung von Kopfhörern ergibt dies - wenn hervorgehoben - einen tatsächlichen Sound. Bei Benutzung im 3DS-Modus wird die Soundqualität erheblich verbessert.

Wichtiger Hinweis

1. Dolby Pro Logic kann nur durch Hinzufugen eines externen Surround Sound Verständner- und Laufsprechersystems erreicht werden. Diese sind bei ihrem Hitachi-Handler erhältlich.
2. Aktivieren von 3DS bei Benutzung externer Surround-Veränder bewirkt Stummschaltung der externen Surround-Kanäle und Übertragung der Surround-Informationen auf die linken und rechten Laatsprecher.
3. Aktivieren und Deaktivieren von 3DS kann nur dann erreicht werden, wenn keine Menü auf dem Bildschirm angezeigt werden.

6

Drücken Sie die TV-Taste auf ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

1

Drücken Sie die MENU-Taste, um das HAUPTMENU zu erhalten.

2

Drucken Sie die Cursor ab-Taste, um FUNKTIONEN zu wahlen.

3

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

OK

4

Wahlen Sie anhand der Cursortasten auf/ab die einzustellende Option.

5

Benutzen Sie die linke/rechte Taste zur Einstellung der gewählten Funktion.

6

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an - wenn Sie Ihr

Fernsehgerat abschalten, besteht sich das Fernsehgerat ihre Einstellungen.

fes

...Anmerkungen zur Auto-Abschaltung

Mit dieser Funktion wird Ihr Fernsehgerät nach einer festgelegten Anzahl Minuten automatisch in den Standby-Modus gebracht - mit der rechten/linken Cursortaste wird der Timer auf 5 bis 120 Minuten eingestellt.

Wenn der Timer nur eine Minute übrig hat, wird dies auf dem Bildschirm als Countdown von 59 Sekunden bis null gezeigt, wonach das Fernsehgerät auf Standby schaltet.

...Anmerkungen zu Standard-Zoom und Standard 4:3

Diverse Sender übertragen nunmehr WSS (Wide Screen Signals), die das Bildformat identifizieren, in welchem Spielfilme und Programme gesendet werden.

In Ihr Fernsehgerät ist Software eingebaut, die diese WSS erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen these WSS jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Deshalb wird STANDARD ZOOM zur Wahl ihrer Bildanforderungen benutzt, wenn ein Breitbart signal nicht gesendet oder nicht erkannt wurde - diese Wahlmöglichkeiten befinden sich auf der{nachsten Seite.

Der STANDARD 4:3 Funktioniert auf dieselbe Weise,ucht aber nur nach 4:3 WSS. Wird dies festgestellt, so stimmt das Bildformat Ihres Fernsehgerätes mit der Einstellung in der Option STANDARD 4:3 überein.

...Anmerkungen zu Auto WS Detect

Auto Wide Screen Detect, wenn EINgeschäftet (und kein WSS-Signal vorliegt), ermöglich es der Software Ihres Fernsehgerätes, nach den schwarzen Streifen oben und unter im empfangenen Bild zu schauen (vgl. Format C16:9L, Seite 62), und Ihr Bild wird im entsprechenden Format angezeigt. Wenn dies auf 'OFF' eingestellt ist und diese schwarzen Streifen nicht erkannt werden konnen, kehr das Bildformat zum in der Option STANDARD ZOOM festgelegten Format zurück, wenn kein WSS-Signal vorliegt.

...Anmerkungen zu Breitbartbildfunktionen

Diverse Sender übertragen nunmehr Spielfilme und Programme imECHten Breitbartfeldformat. In Ihr Fernsehgerät ist Software eingebaut, die diese Signale erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen theseautomatische Erfassungssignal jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Dieses Problem laßt sich dadurch lösen, daß einfach die Taste 16:9 auf ihrer Fernbedienung gedrückt wird.

Auto-Format

Der Auto-Modus erkennt automatisch diverse Bildschirmformate, die entweder als konventionelles Bildformat (4:3) oder Breitbartfeldformat (16:9 oder 14:9) übertragen werden. Nach Feststellung dessen, welches Signal übertragen wird, schaltet das Fernsehgerät automatisch auf das korrekte Bildschirmverhältnis um. Im Beispiel 1 (rechts) wird ein konventionelles Bildformat 4:3 gezeigt - beachten Sie die schwarzen 'Seitenstreifen' auf dem Bildschirm - dies Goes auf Bildschirmkomprimierung darüber. Hinweis: Hitachi empfieht die Auswahl von AUTO für die Mehrheit des Fernsehens.

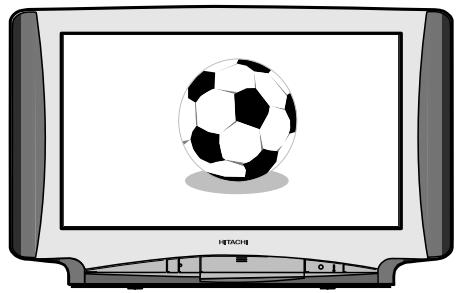

Format 16:9

Das Bild (rechts) veranschaulicht ein echtes Breitbartfeldformat 16:9. Diese Bildtyp füllt den gesamten Fernsehbildschirm aus. Auf Wunsch kann der Modus 16:9 auch manuell gewählt werden.

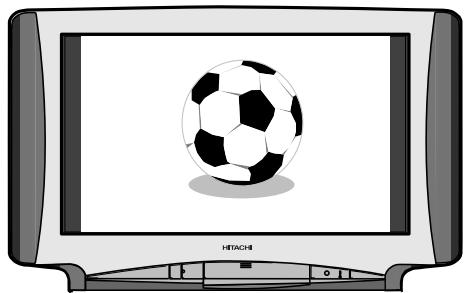

Format 14:9

Das Format 14:9 (rechts) ist der Mittelweg zwischen Signalen im Verhältnis 4:3 und 16:9. Ist dieser Modus gewählt, so erschinen)dunne schwarze 'Seitenstreifen' auf dem Bildschirm.

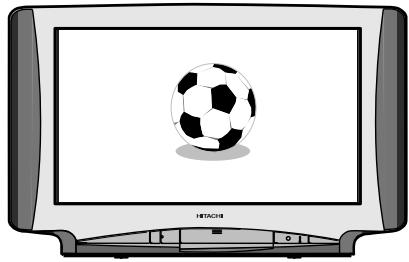

Panorama-Format

Der Panorama-Modus emuliert den einer Breitbartsd sending be 4:3-Übertragungen. Dies wird durch Beibehaltung der Proportionen der Bildschirmitte bei gleichzeitiger Schrumpfung der Bilder oben und unter auf dem Bildschirm erreicht.

Hinweis: Dieser Modus wird allgemein empfohlen, wenn AUTO nicht gewählt ist.

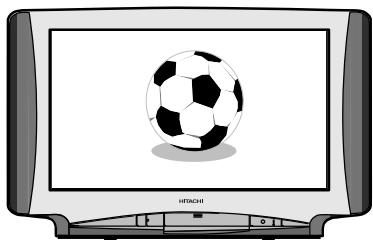

Format C16:9L

vorher

Das Verhältnis 16:9 ist das Format, das in der Regel von den Sendeanstalten übertragen wird.

Das Format C16:9L wird zur Erweiterung einer 'Briefkasten'-Sendung 16:9 verwendet, so daß dies den ganzen Bildschirm zur Bilddarstellung benutzt und das Bild nicht gedrückt erscheint.

nachher

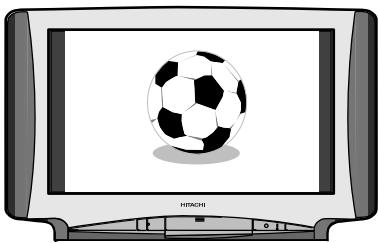

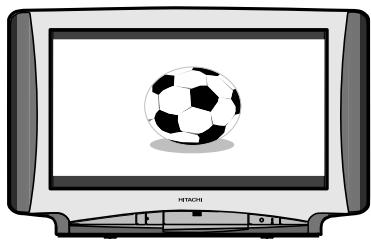

Format C14:9L

vorher

Das Verhältnis 14:9 ist das Format, das manchmal von den Sendeanstalten übertragen wird. Das Format C14:9L wird zur Erweiterung einer Sendung 14:9 verwendet, so daß dies ein Bild mit wahren Proportionen erzeugt, wegen des ursprünglichen Verhältnisses hat der Bildschirm aber)dünne schwarze Streifen rechts und links am Bild.

nachher

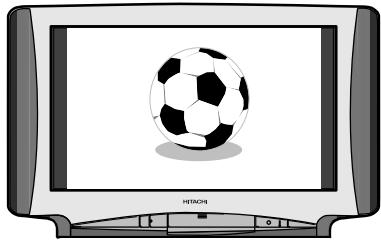

Format C14:9LS

vorher

Einige Sender übertragen in einem 14:9 Format, das mit schwarzen Abwärtsstreifen auf jeder Seite Ihres Bildes erscheint. C14:9LS vergroßert das Bild (wodurch das Oberteil abgeschritten werden kann), so daß diese schwarzen Streifen nicht mehr sightbar sind.

nachher

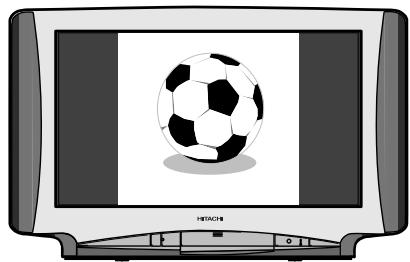

Format 4:3

Das konventionelle Bildformat für die meisten Sendungen ist das Signal im Verhältnis 4:3, das auf den Seiten des Bildschirms schwarze Streifen erschinen laßt, und dies Goes auf Bildschirmkomprimierung zurück (siehe rechts).

1 Brücken und halten sie die MENU-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENU erscheid.

2) Drucken Sie die Cursor ab-taste, um INSTALLIEREN zu wahlen.

3) Nach erfolgtem Hervorheitenephmen Sie die Auswahl an.

OK

4) Drucken Sie die Cursor ab-Taste, um MAN. SETUP zu wahlen.

5 Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

6 Cursortasten über den einzustellenden NAME.

7ändern, und Sie werden sehen, wie die Auswahlleiste rot wird und das gewählte Zeichen blinkt - es stehen zur Änderung bereit.

8 zur Anderung jeder Zeichens benutzen Sie die Cursortaste auf/ab.

9 Mit der Cursortaste rechts/links geben Sie von Zeichen zu Zeichen.

10

Sobald der neue NAME gewählt und eingeben worden ist, bestätigten Sie ihre zu speichernde Eingabe und wiederholen Sie dies erforderlichenfalls.

11

Drucken Sie die TV-Taste auf ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

An dieser Stelle bietet es sich an, ihre Fernsehkanäe zu organisieren - der nachste Abschnitt (Signalquelleneingabe) erhögt es Ihnen, individuellen Kanäen ihre eigene Signalquelle für den Anschluß externer Ausrüstung - z.B. Camcorder, Spielmaschinen usw. - zu geben.

1 Sekunden lang, bis die Option

INSTALLLIEREN im HAUPTMengl erseint.

2) Drucken Sie die Cursor ab-taste, um INSTALLIEREN zu wahlen.

3 Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

4) Drucken Sie die Cursor ab-taste, um MAN. SETUP zu wahlen.

HAUPTMENU

5 Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

OK

Bld

Ton

Sound Modus

Funktionen

Installieren

→Wählen

→Ende

→Bestät.

m - 1 0 ;

6

Wahlen Sie Ihr erstes auszutauschendes Programm, indem die Auswahlleiste mit den Cursortasten auf/ab über die PR-Nummer eines Kanals geführt wird.

7

Nach erfolgtem Hervorheiten behmen Sie die Auswahr an, um den Namez zu ändern, und Sie werden sehen, wie die Auswahlste roit wird, und das gewährte Zeichen blinkt - es steht zur Änderung bereit.

OK

MAN. SETUP

8

Wahlen Sie Ihr zweites auszutauschendes Programm, indem die Auswahlleiste mit den Cursortasten auf-/abwärts umhergeführrt wird.

MAN. SETUP

9

Sobald dies geschehen ist, behmen Sie die Auswahr an, und die beiden gewährten Programme tauschen ihre Positionen -这点 is ggf. zu wiederholen.

OK

MAN. SETUP

10

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

... Anmerkungen zur Signalquelleneingabe

Jedes an Ihr Fernsehgerät angeschlossene externe Gerät muß seine eigene Eingangsbuchse haben. Ferner wurde es einfacher und durchdachter, wenn die angeschlossene externen Geräte ebenfalls ihre eigene Kanalnummer haben können. Die signalquelleneingabe ermöglich es uns, dem zugewiesenen Kanal mitzuteilen, welche Ausrüstung an welche Buchse angeschlossen ist. Dadurch wurde sich das Umschalten zwischen Normalbetrieb und der angeschlossenen Ausrüstung wesentlich einfacher gestalten.

Beispiel: wenn Sie eine Game-Konsole an Ihr Fernsehgerät anschließen wollen

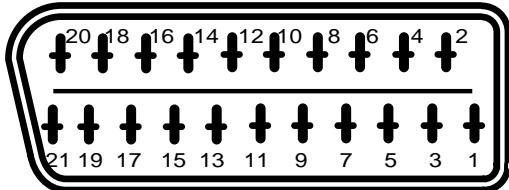

1.nehmen Sie den Anschluß an Buchse AV2 über ein Scart-Kabel vor (siehe Seite 50)

1. geben Sie Ihrer Game-Konsole eine eigene leere Kanalnummer

3.ändern Sie ggf. die Kanalbezeichnung (siehe Seite 63)

1. geben Sie thisem Kanal die richtige AV-Signalquelle (in thisem Fall AV2 - Option 2 auf Seite 66).

1

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint.

2

Drucken Sie die Cursor ab-Taste, um INSTALLIEREN zu wahren.

3

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

HAUPTMENU


Ton

Sound Modus

Funktionen

Installieren

Bestät.

12x - 1 > 0

4

Drucken Sie die Cursor ab-Taste, um MAN. SETUP zu wahlen.

5

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

INSTALLIEREN

Auto-Such1 auf

Sprache

Surround Setup

Lautsprecher Setup

AV Setup

Installieren

→Wah1em

→Ende

Bestät.

→Zurück

6

Fuhren Sie die Auswahlleiste mit den Cursortasten über die einzustellende AV.

7

Nach erfolgtem Hervorheiten gehen Sie die Auswahl an, um die Freqenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie stehen zur Änderung bereit.

（

Wahlen Sie ihre SIGNALQUELLEN-Eingabemethode anhand der Cursortaste auf/ab.

MAN. SETUP

→Wählen

→Ende

Seite-auf

Seite-ab

Andern

X

Option 1

AV1 ist die Signalquelle, die beim Anschluß von externer Ausrüstung (z.B. Videorecoder) durch ein Scart-Kabel an die Buchse AV1 auf der Rückseite Ihres Fernsehgerätes benutzt wird.

MAN. SETUP

→Wählen

+Ende

+Speich

→Abbr

Option 2

AV2 ist die Signalquelle, die beim Anschluß von externer Ausrüstung wie z.B.
Heimunterhaltungssystemen und Satellitendecodern durch ein Scart-Kabel an die Buchse AV2 auf der Rückseite Ihres Fernsehgerätes benutzt wird.

Option 3

AV3 ist die Signalquelle, die beim TV-Anschluß von temporärer Ausrüstung wie z.B. Camcordern durch die Audio-/Video-Buchsen vorne an Ihrlem Fernsehgerät benutzt wird.

Option 4

RGB ist die Signalquelle, die beim Anschluß von digitaler Video-Sendeausrüstung oder Heimunterhaltungsanlagen an Ihr Fernsehgerät durch das AV2 Scart-Kabel auf der Rückseite Ihres Fernsehgerätes benutzt wird.

...Anmerkungen zur HF-Signalquelle

HF ist die für normale Fernsehsendungen benutzte Signalquelle, und dies sollte als Einstellung für Programme ARD, ZDF, NDR. Diese Quelle erscheint leer.

9

Sobald die Signalquelle für jeder diesbezügliche Programmnummer festgelegt worden ist, kann dies durch Drucken der Bestätigungstaste in Ihr Fernsehgerat abgespeichert werden.

OK

10

Drucken Sie die TV-Taste auf ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

…Anmerkungen zur Surround Einstellung

Hitachi ist sich der Tatsache bewuβt, daß nicht alle Wohnungen identisch sind, weshalb das Surround Einstellmenü es dem Benutzer erlaubt, den Sound durch Einstellen der Lautstärke auf jeder Kanal abzustammen und somit unterscheidliche Raumgestaltungen zu berücksichtigten.itte behmen Sie zur Kenntnis, daß das Surround Einstellmenü nur in den Modi Dolby Pro Logic und Dolby Pro Logic Theater zur Verfugung steht und das Fernsehgerät thereof bei Auswahl automatisch zu Dolby Pro Logic übergeht. ZUR BEACHTUNG: Bei Beginn des Surround Einstellmenü wird der Sound des Fernsehgerätes durch ein Geräuschsignal ersetzt. Dies laßt sich einfacher als normaler Fernseh-Sound abstammen und bewegt sich zyklisch zwischen dem mittleren, linken, rechten und Surround-Kanal - der mittlere Kanal kann nicht eingestellt werden, es sei dess, es ist ein externer Verträker für den mittleren Kanal angeschlossen, und dies wird im Menu 'Lautsprecher Einstellen' in den Modi PHANTOM auf WIDE (BREIT) oder NORMAL eingestellt.

Wenn das Fernsehgerat sich automatisch und zyklisch durch die verschiedeneen Sound-Kanäle bewegt, schlagen wir Ihnen vor, dem TV-Sound eine Augenblicke lang zuzuhören, bevor Sie irgendegen der Kanäle einstellen. Dadurch konnen Sie evtl. bestimmen, welche Kanäle der Einstellung bedürfen.

Sobald Sie das gewählte Niveau eingestellt haben, setzen Sie das Fernsehgerät das Surround Einsteinmenü eineitive Weitere Male durchlaufen; dies bestimm sodann, ob Sie den richtigen Lautstärke-Pegal auf den gewählten Sound-Kanal angewandt haben.

1

Drücken und halten Sie die MENU-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENU erscheint.

2

Drucken Sie die Cursor ab-Taste, um INSTALLIEREN zu wahren.

3

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

HAUPTMENU

OK


Ton

Sound Modus

Funktionen

Installieren

Jahlen

+Ende

Bestät.

4

Zur Auswahr von SURROUND SETUP drucken Sie die Cursor ab-Taste.

INSTALLIEREN

Auto-Suchlauf

Man. Setup

Sprache

Surround Setup

Lautsprecher Setup

AV Setup

stallieren

→Wählen

→Ende

→Bestät

→Zurück

5

Führn Sie die Auswahlleiste mit den Cursortasten über den einzustellenden Kanal. Der Effekt dieser Einstellungen ist in der begleitenden Bildschirmanzeige zu sehen.

SURROUND SETUP

Lautstärke links

Lautstärke Mitte

Jautstärke rechts.

Surround Lautstärke

Sitzposition

MITTE

→Wahlen

+Ende

+Einst.

+Zurück

...Anmerkungen zur Sitzposition

Die Steuerung der Sitzposition berücksichtigt die Position der Laatsprecher in Bezug auf ihre Sitzposition und schafft somit außer dem eine Atmosphäre, in welcher Ihr Fernsehgerät verbesserte Sound-Qualität aufweist.

• Wenn Sie in der Höhe der vorderen Laufsprecher sitzen, stellen Sie die Sitzposition auf FRONT (VORNE) ein

• Wenn Sie zwischen vorderen und hinteren Laufsprechern sitzen, stellen Sie die Sitzposition auf MID (MITTE) ein

• Wenn Sie in der Höhe der hinteren Laufsprecher sitzen, stellen Sie die Sitzposition auf REAR (HINTEN) ein.

...Anmerkungen zur internen Laufsprecher-Option

Durch innovatives Design und komplexe interne Schaltungen hat HITACHI dieseres Fernsehgeräthervorgebracht, das vorzüglich den Dolby Pro Logic-Kinosound nachahmt. Jedoch haben wir zur Optimierung Ihres Fernsehvergnugens bei alleiniger Benutzung der internen TV-Lautsprecher das 3DS- (3 Dimensional Spatial Sound) System geschaffen. Das 3DS-System sorgt für wesentlich weitere Soundausbreitung vom Fernsehgerät und vermittelt den Eindruck, daß der Sound den Seiten des Raumesstatt den eingebauten Lautsprechern entstammt, wogegen der wichtige zentrale Dialogkanal unverändert bleibt und nach wie vor aus der Bildschirmitte zu kommt scheint.

3DS/Stereo-Soundtaste

Mit dieser Taste auf Ihrer Fernbedienung aktivieren Sie den 3DS Sound Spatializer, und durch weiteren Tastendruck deaktivieren Sie das Sound System - im aktivierten Zustand erscheint ein Symbol in der oberen rechten Ecke des Bildschirms und zeigt an, daß 3DS aktiviert ist (siehe unter) - im deaktivierten Zustand wird das Symbol auf dem Bildschirm angezeigt, was angibt, daß Stereo-Soundfunktionen in Betrieb sind - siehe)nachste Seite.

...Anmerkungen zu Nicam-Funktionen

Nicam ist eine Methode zur Übertragung und zum Empfang von Sound. Wenn Ihr Fernsehgerät Nicam aufgrund von Geographie, Klima usw. nicht empfangen kann oder wenn Nicam in ihrer Gegend nicht übertragen wird, erzegt dies eine monaurale Soundquelle.

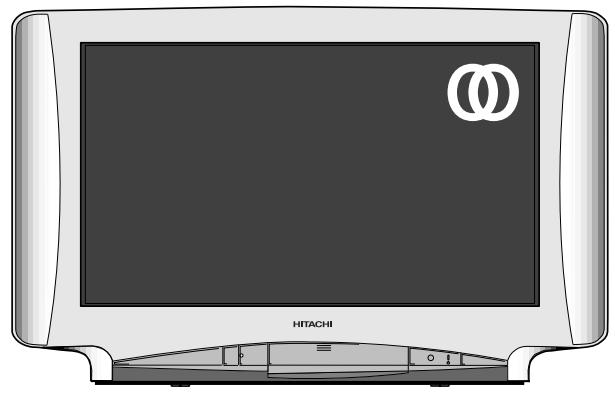

Stereo

Dieser Effekt erzeugt den Stereosound Ihres Fernsehgerätes. Dieser Modus wird für das Fernsehen überwiegend benutzt. Bei erfolgter Auswahl erscheint das Stereosymbol. Mit der Taste (1-1-7) auf Ihrer Fernbedienung schalten Sie auf Stereo.

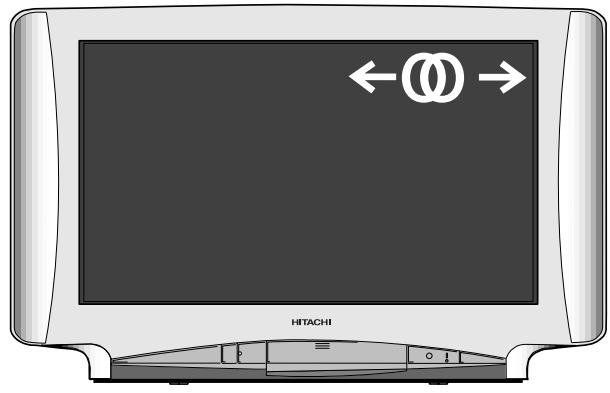

Breit-Stereo

Dieser Effekt verbessert Stereo, indem aus dem Fernsehgerät ein breiter Soundbereich Herausgeholt wird. Dieser Modus wird beim Ansehen von Action-Filmen oder Sportveranstaltungen benutzt, um akustische Raumleistung zu erhalten. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Breit-Stereo um. Wenn Sie sich im Modus Dolby Pro Logic befinden, aktiviert diese Taste das Hitachi 3DS Sound System.

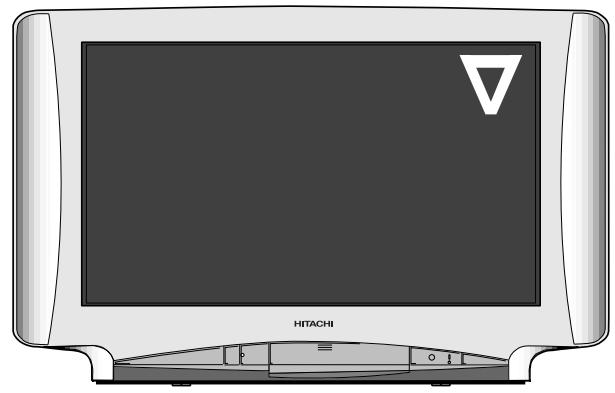

Monaural

In this modus übertragt das Fernsehgeräte eine einzige Soundquelle. Das Fernsehgerät wählt bei Feststellung eines Monosignals diesen Sound automatisch. Einige Stereosignale können bei ungünstiger Witterung schlecht ankommen, und zur Vermeidung von schlechter Soundqualität sollte Mono gewählt werden. Mit der Taste auf ihrer Fernbedienung schalten Sie auf Mono um.

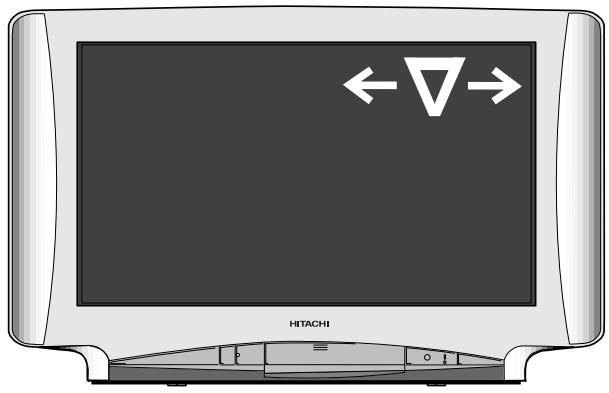

Pseudo stereo

Dies schafft einen Umgebungs-Sound aus Monosignalen, die Stereosound nachahmen. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Pseudo-Stereosound um.

Hinweis: Pseudo-Stereo ist ledigious bei monauralen Übertragungen möglich.

1

Drücken und halten Sie die MENU-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENU erscheint.

2

Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wahren.

3

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

4

Drucken Sie die Cursor ab-Taste, um LAUTSPRECHER SETUP zu wahlen.

5

Nach erfolgtem Hervorheiten gehen Sie die Auswahl an.

6

Drücken Sie die auf/ab-Taste um ihre Auswahl zu treffen, und stellen Sie mit den Cursortasten links/rechts ein.

...Anmerkungen zur Lautsprecher-Einstellung

Die Lautsprecher-Einstellung erhöht Ohnen den Zugriff auf diverse Zentrallautsprecher-Modi. Dies ist weitere nutzlich, wenn ein externer Veränder erfasst. Die mittlere Phono-Buchse angeschlossen ist. Über diese Optionen hinaus wollen Sie evtl. den TV-internen Lautsprechersound durch eine voll verstarkte externe Lautsprecherkonfiguration ablosen. In dieser Fall konnen Sie die TV-Lautsprecher im Lautsprecher-Einstellmenu vollig stummschalten, indem die INTERNEN TVLAUTSPRECHER 'AUS' geschaltet werden, damit der Sound nur durch die extern verstarkten Soundquellen zu horen ist.

Phantom: Option 1

Wenn Sie keine externen Veränderungen an das Fernsehgerät angeschlossen haben, wahren Sie den Phantom-Modus permanent. Phantom ermitteligt es Ihr Fremsehgerät, zentrale Dialogdaten anhand der linken und rechten internen TV-Lautsprecher zu erzeugen.

Phantom: Option 2

Wenn externe Surround-Verstärker, aber keine zentralen Verstärker angeschlossen sind, wahlen Sie Phantom-Modus. Auch dies ermöglich es Ihrlem Fernsehgerät, zentrale Dialogdaten anhand der linken und rechten internen Lautsprecher zu erzeugen.

Normal

Wenn Sie einenzentralen Verstärker mit beschränkter Tieftonempfindlichkeit an Ihr Fernsehgerät angeschlossen haben, wahren Sie den Normal-Modus. Diese Modus verankert Dialoge an ihremzentralen Verstärker und überträgt gleichzeitig die Tieftonempfindlichkeit durch ihre TV-internen rechten und linken Lautsprecher.

Wide (Breit)

Wenn Sie einen Zentralveränder mit gutter Tieftonempfindlichkeit (Baßreakction) an Ihr Fernsehgerät angeschlossen haben, dann ist der Wide (Breit)-Modus der für ihre Anforderungen am besten geeignete Modus. In dieser Betriebsart wird jeder Baßreakction und jeder Dialog in den Zentralveränder eingespeist.

7

Drucken Sie die TV-Taste auf ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Wichtiger Hinweis

Es ist sehr wichtig, daß die AV-Menüeingabe richtig eingestellt wird, wenn externe Geräte an Ihr Fernsehgerät angeschlossen sind - die falsche Einstellung kann zu aufbrechenden und sich aufspaltenden Bildern führen. Es muß auch beachtet werden, daß, wenn diese externe Ausrüstung ein Videorecorder oder Camcorder (VCR-Modus 'EIN') ist, Progressive Scan keine Funktion bei der Wiedergabe hat und Ihr Fernsehgerät das Bild automatisch mit 100 Hz anziegt.

...Anmerkungen zur Benutzung von Videorecordern durch AV-Eingang

Der Bildschirm 'AV-Einstellung' wird benutzt, um Ihr Fernsehgerät anzuweisen, an die Scart-, S-VHS- und/oder Cinch-Buchsen Ihres Fernsehgerätes angeschlossene externe Geräte zu erkennen. Wenn Sie irgendwelche Ausrüstung an Ihr Fernsehgerät angeschlossen haben (entweder permanent wie einen Videorecorder oder vorübergehend wie einen Camcorder), ist es wichtig, daß Ihr Fernsehgerät erkennt, welche Art von Ausrüstung angeschlossen ist, und davon müssen Sie den relevanten AV auf EIN schalten (bei Benutzung von S-VHS- oder Hi8-Ausrüstung muß AV1 SAV-MODUS auf den entsprechenden Wert eingestellt werden - es wird empfohlen, hier AUTO als Einstellung zu benutzen). Wenn Sie z.B. einen Videorecorder an ihre Scart-Buchse AV1 VCR angeschlossen haben, sollte dies auf EIN gesetzt werden, wenn Sie aber weitere Ausrüstung angeschlossen haben, müssen alle anderen AVs auf AUS oder AUTO gesetzt werden.

1

Drücken und halten Sie die MENU-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENU erscheint.

2

Drucken Sie die Cursor ab-Taste, um INSTALLIEREN zu wahlen.

3

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

HAUPTMENU


Ton

Sound Modus

Funktionen

Installieren

→Wahlen

→Ende

Bestät.

m - 1 0 ;

4

Drucken Sie die Cursor ab-Taste, um AV-SETUP zu wahlen.

5

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

INSTALLIEREN

Auto-Suchlauf

Man. Setup

Sprache

Surround Setup

Lautsprecher Setup

AV Setup

Installieren

→Wahlen

→Ende

→Bestät

Zurück

6

Wahlen Sie die einzustellende AV mit den Cursortasten auf/ab.

7

Stellen Sie die gewählte AV mit der linken/rechten Cursortaste ein.

8

Nach erfolgtem Hervorheiten gehmen Sie die Auswahl an.

Seite 1/2

Im Teletext- Modus einmal drücken, um die aktuelle Seite und die nächste im Magazin anzuzeigen; erneut drucken, um aktuelle Seite und TV-Bild zu sehen.

Austauschen

Zeigt im Teletext-Modus die letztzen fünf eingegebenen Seiten an (kehrt im TV-Modus von Ihr dem aktuellen Fernsehkanal zum vorgen zurück).

Index

Bei manueller Eingabe einer Seite fuhrt es Sie zum Index - im Fastext-Modus fuhrt es Sie zur ersten Seite des zu sehenden Magazines.

Enthullen

Wird im Teletext-Modus benutzt, umverborgene Informationen, z.B. Ratselseiten, zu zeigen.

Aktualisieren

Stellt das TV-Bild wieder her, während das Fernsehgerät nach der eingegebenen Teletext-SeiteUCT.

Die hier dargestellen Fernbedienungselemente werden benutzt, wenn Sie Teletext bedieren.

HITACHI

□F

图

(1)

(1)

1 + u7 = 7031 + u

Halten

Dies wird zum 'Halten' der Teletext-Seite in der Anzeige benutzt, um das Lesen zu erreichtern.

Farben

(rot, grün, gelb, blau) Auf bestimmen Seiten im Teletext haben diese codierte Anweisungen, d.h. eine Abkürzung für eine Teletext-Seite oder einen Titel.

TV

These Tastes drucken, um zum normalen TV-Betrieb zurückzukehren, wenn Sie sich im Teletext-Modus befinden.

Teletext

These Tastes drucken, um den Teletext-Service zu benutzen.

Erweitern

These Taste zur Vergroßerung der Teletext-Sections verwenden.

Untertitel

Dies für den Zugriff auf einen Untertitel-Service direktstatt durch einen Teletext-Dienst (vom Untertitel-Sendedienst abhängig) benutzen.

Weitere Handbedienungselemente siehe

Fernbedienungselemente -

Programmeinstellung auf Seite 51

Fernbedienungselemente -

Fernsehbetrieb auf Seite 75

...Anmerkungen zu Teletext

Teletext ist ein Bildschirm-Infomagazin, und durch Drucken der Teletext-Taste auf ihrer Fernbedienung gelangt man hinein - es entscheid in eine Seite, die der nachstehenden ähnlich ist. Wahlen Sie das Thema, das Sie sich ansehen sollen, indem Sie eine dreistellige Nummer auf ihrer Fernbedienung eingeben, die der Seitennummer entspricht, z.B. drucken Sie 101 für Schlagzeilen (NEWS HEADLINES). Alternativ drucken Sie eine farbige Taste, die sich auf eines der Themen auf der Unterseite des Bildschirms bezieht (Fastext-Service), z.B. drucken Sie die grüne Taste Ihr Fernbedienung für das Sportmagazin.

…Anmerkungen zu Lieblingskeiten

Ihr Fernsehgerät kann bis zu vier Ihrer Teletext-Lieblingsskeiten speichern - evtl. die Sportseite, Kuchenseite oder Gartenseite - die Wahl ist Ihnen überlassen. Auf diese wird zugegriffen, wie bei Fastext, indem die farbcodierten Tasten auf Ihrer Fernbedienung gedrückt werden. Befolgen Sie die nachstehenden Schritte zur Eingabe Ihrer Lieblingsskeiten.

1

Durch Drücken der Teletext-Taste zum Teletext übergeben.

2

Durch Drücken der TV-Taste zum Lieblingsskeiten-Modus übergehen (dadurch konnen Sie zwischen Fastext- und Lieblingsskeiten-Modus wechseln).

3

Eine farbcodierte Taste drucken, die Sie als Lieblingssuite benutzen wollen.

4

Mit den Tasten die dreistige Teilennummer eingeben.

5

Sobald die Nummer eingegeben wurde, die Taste derselben Farbe drücken und halten, bis das Lieblingsskeitenfeld weiß wird und dann zu seiner Originalfarbe zurückkehrt.

6

Ggf. anhand einer andersfarbigen Taste wiederholen, oder die TV-Taste drucken, um zum normalen Fernsehen zurückzukehren.

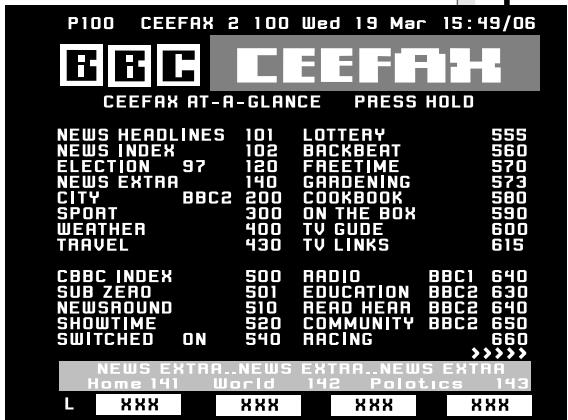

Lieblingsseitenfeld

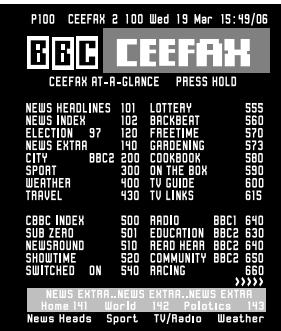

Der Videotextbetrieb wird durch Drucken der TEXT-

Taste (◎) auf der Fernbedienung aktiviert. Eine ähnliche

Textseite wie die rechts abgebildete erscheint. Die

Hauptseite beinhaltet numerierte Themen, die durch Eingabe

der entsprechenden dreistelligen Codenummer auf Ihrer

Fernbedienung (Tasten 0-9) zuganglich sind.

Zusätzlich zu der oben aufgeführten Methode befinden sich am unteren Rand der Textseite vier farbig codierte

Hauptthemen z.B. Fernsehprogramm, Wetter, Sport etc.,

die, je nach Sendestation, verschiedene sind. Um Zugang zu

diesen Themen zu erhalten, drücken Sie einfach die

entspruchende farbige Taste auf Ihrer Fernbedienung. Wenn

Sie eine falsche Nummer eingegeben haben, konnen Sie die

gewünschte Nummer einfach erneut eingeben.

Die 4 Fastext-Themen werden im unteren Bildschirmbereich angezeigt

Bevorzugte Textseitenoptionen

Das TV-Gerät kann bis zu vier bevorzugte Textseiten speichern. Diese Seiten konnten ihre bevorzugten Sport- oder Fernsehprogrammseiten sein, die durch Drücken einer der farbig codierten Tasten auf ihrer Fernbedienung zugänglich sind. Um eine bevorzugte Textseite einzugegeben, aktivieren

Sie zuerst den TEXT-Modus durch Drucken der TEXT-Taste ( ) auf der Fernbedienung. Nun wird der bevorzugte Seitenmodus durch Drucken der MENU-Taste ( ) auf der Fernbedienung aktiviert

mit der MENÜ-Taste ist ein Umschalten zwischen den Modi FASTEXT- und BEVORZUGTE SEITEN möglich). Drücken Sie die farbige Taste, die für die ersten bevorzugte Textseite gelten soll.

Nun geben Sie die gewünschte Seitennummer mit den 0-9 Tasten auf der Fernbedienung ein, die der Farbigen Taste zugewiesen werden soll. Wenn dieser Schritt beendet ist, müssen Sie ihre Zuweisung in den Speicher des TV-Geräts eingeben. Dies geschieht, indem einfach die farbige Taste gedrückt und

solange gehalten wird, bis die gesamte Videotextanzeige weiß erscheint. Die Speicherung ist nun abgeschlossen. Wenn gewündt, konnen mit der oben aufgeführten Methode drei weitere bevorzugte Videotextseiten gespeichert werden.

Um eine bevorzugte Textseite anzusehen, einfach die MENU-Taste im FASTEXT-Modus drucken und die gewündsche gespeicherte Seite mit der entsprechenden farbigen Taste aufrufen. Andere

Textfunktionen sind auf Seite 72 'Fernbedienungselemente - Teletext-Funktionen' beschreiben.

Toptext-Betrieb

Wenn Toptext empfangen wird, verfahren Sie wie folgt:

Wenn die Taste® gedrückt wird, erscheint die Toptext-Section. Am unteren Seitenrand erscheidt eine Anzeige entsprechend der unterstehenden Abbildung. Diese Anzeigen sind farbcodiert und werden durch Drucken der entsprechenden Farbstaste auf der Fernbedienung aktiviert. Wenn die rote Taste gedrückt wird, wird die vorherige Textseite angezeigt und wenn die grüne Taste gedrückt wird, wird die{nachste

Textseite angezeigt. Drücken Sie die gelbe oder die blaue Taste zum Abrufen der hervorgehobenen Themen. Wenn diese Themen gewählt werden, wird eine Liste zugehöriger Themen angezeigt. Rufen Sie diese Seiten mit den Tasten 0-9 oder den farbigen Tasten der Fernbedienung auf.

Hitlist-MENU

Das HITLIST-MENU kann bis zu 15 Seiten enthalten, die vom Sender als diejenigen Seiten ausgestrahl't werden, die nach Auffassung der Programmleitung am früigsten gewählt werden.

Verfahrens Sie wie folgt:

1.Drucken Sie wahrend des Toptext-Empfangs die Taste Nr. 11 der Fernbedienung. Daraufhin entscheidet die HITLIST-Anzeige (vgl. rechts).
2.Drucken Sie zum Hervorheben des gewünschten Themas die rote oder blaue Farbstaste der Fernbedienung und dann die grüne Farbstaste zum Aufrufen des Themas.
3.Drucken Sie die Taste Nr. 11, um zum HITLIST-MENU zurückzukehren.
4. Wiederholen Sie diese Schritte je nach Bedarf.
5.Drucken Sie die Taste , um zum normalen TV-Betrieb zurückzukehren.

<< >> HOTELS REUTERS

... Hinweise zur Teletext-Doppelseitenfunktion

Hitachi engagiert sich für die laufende Weiterentwicklung seiner TV-Funktionen. Eine der für Sie als Kunden entwickelten Funktionen ist die Erweiterung des Teletext-Dienstes von einer Einheiten-Bildschirmanzeige zu einer Funktion, die auf entsprechliche Weise manipuliert werden kann.

Die nachstehenden Anweisungen zeigen, wie Sie - ungeachtet ihrer Fernsehmgebung oder ihrer Anforderungen - diese vorzüglichte Funktion vorteilchaft nutzen können.

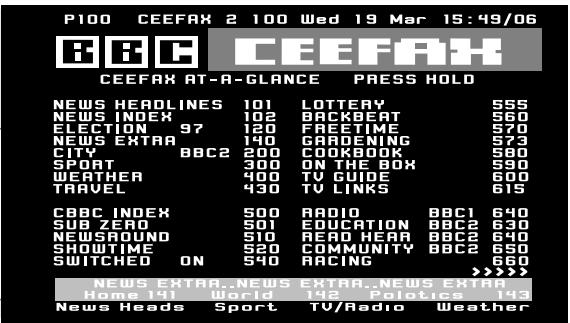

Option 1

Standard-Teletext

In den Standard-Teletext gelangt man durch Drucken der Teletext-Taste auf der Fernbedienung -ähere Angaben siehe Seite 33 - und man muß sich in thisem Bildschirm befinden, bevor irgendwelche der Doppelseitenoptionen benutzt werden können.

Option 2

Teletext-Einzelseitenbetrieb

These Option teilt den sightbaren Bildschirmbereich in zwei Häften, damit zwei Teletextseiten gleichzeitig betrachtet werden können. Dies wird durch einmaliges Drücken der Taste 16:9 auf der Fernbedienung erreicht, nachdem man zum Standard-Teletext übergegangen ist (siehe oben). Bei dieser Option setzt Drücken der Taste OK auf der Fernbedienung den rechten Bildschirm auf die linke Seite und halt die Seite fest ('Freeze'). Bei Eingabe einer neuen Seitennummer ändert sich die rechte Seite, wogegen die linke Seite unverändert bleibt. Zum Aufheiten dieser Teletext-Betrachtungsart drücken Sie die Taste 'X' auf der Fernbedienung (dadurch kehren Sie zu Option 1 darüber).

Option 3

Teletextseiten- und TV-Betrachtung

These Option ist eine Weiterführung der bisherigen 'Misch'-Funktion, wo eine transparente Seite das zu behende Programm überlappt, und sie teilt den Bildschirm in zwei Häften auf. Zur Benutzung dieser Funktion drücken Sie die Taste 16:9 auf der Fernbedienung zweimal. Diese Option nimmt dieselbe Funktion wie die Standard-Teletextseite wahr (siehe Option 1), aber mit der Möglichkeit, auch das vor Übergang zum Teletext angesehene Programm zu sehen.

Die hier gezeigten

Fernbedienungselemente werden benutzt, wenn Ihr Fernsehgerät im Normalbetrieb arbeitet.

Mein TV-Gerät lätt sich nicht einschalten.

Meine Fernbedienung Funktioniert nicht.

Antwerten

Überprüfen, daß der Netzstecker an die Steckdose angeschlossen ist und dar Strom eingeschaltet wurde. Die Sicherung prufen und kontrollieren, daß sich das TV-Gerät nicht im Standby-Modus befindet (siehe unten).

Sicherstellen, daß kein Hindernis zwischen Fernbediednung und TV-Gerät (Infrarotlinse) vorhanden ist. Die Batterien konnten leer sein - die Batterien komplett satzweise austauschen.

Problemidentification

Mögliche Ursache

Abhilfe

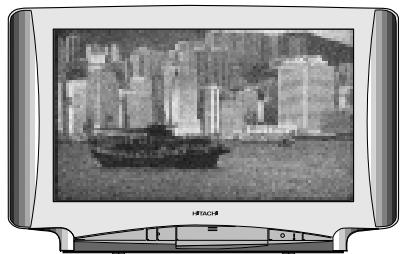

Verschneites Bild - schlechte Tonqualität

Schlechter Anschluß von Antennenkabel an TV-Gerät.

Korrodierte oder mangelhafte Antennenanschluss.

Antenne hat sich verstellt.

Ungunstige Wetterbedingungen.

Senderprobleme.

Neue Anschlusse herstellen und/oder HF-Stecker wechseln.

Neue Anschlüsse herstellen oder Kabel erneuern.

Antenne neu justieren.

Keine.

Beim Sender nachfragen.

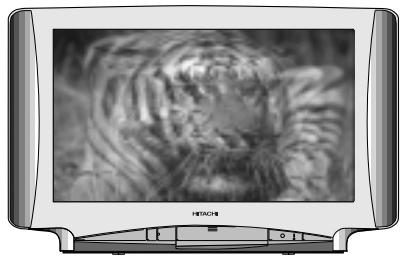

Mehrfachbilder - Sound in Ordnung

Antenne hat sich verstellt.

TV-Gerät ist nicht korrekt eingestellt.

Ungunstige Wetterbedingungen.

Senderprobleme.

AV-Eingang nicht korrekt eingestellt.

Antenne neu justieren.

Neueinstellung oder Feinabstimmung des TV-Gerätes.

Keine.

Beim Sender nachfragen.

Prufen, welche externe Ausrüstung angeschlossen ist, und ihren Scart AV-Status überprüfen (siehe Seite 77)

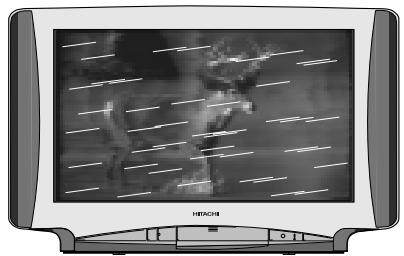

Zeitweise Interferenzen

Magnetische Störungen durch elektrische oder mechanische Motoren, Leuchtstofflampen, tragbare Radios etc.

TV-Gerät könnte im AV-Modus sein.

Die Geräte auf Abschirmung prufen und, falls erforderlich, erneuern oder weiter weg vom TV-Gerät aufstellen.

TV-Taste oder Fernbedienungstasten 0 bis 9 zur Rückkehr zum normalen TV-Modus drucken.

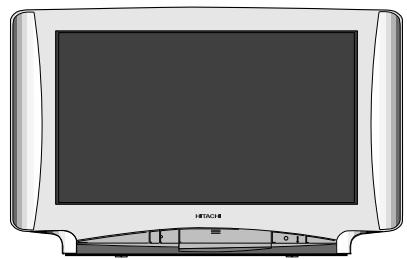

Weder Bild noch Ton

Bild- und Ton-Einstellungen auf Minimum eingestellt.

TV-Gerat im Standby-Modus.

Bild/Ton-Einstellungen prüfen (zum HAUPTMENÜ gehen).

Eine der Tasten 0 bis 9 drucken.

HITACHI

Umweltschutzhinweise

Das Unternehmen HITACHI hat sich im Rahmen der Verbraucherelektronikindustrie zur Reduzierung des Energieverbrauchs von Fernsehgeräten und Videorecordern im Standby verpflichtet.

Auch wenn Ihr Fernsehgerät mit einer Stromsparfunktion im Standby ausgestattet ist, konnen Sie unnötigen Energieverbrauch vollig ausschreiben, indem Sie das Gerät mit dem Hauptschalter ausschalten, wenn Sie es für längerere Zeit (d.h. mehr als eine Stunde) nicht benutzen. Auf jeder Fall sollente ein Fernsehgerät über Nacht, oder wenn Sie nicht zu Hause sind, ausgeschaltet werden. Auch andere Faktoren sollen den Sie bei der Benutzung Ihres Fernsehgerätes berücksichtigten. Ein Reduzieren der Lautstärke auf ein vernünftiges Niveau kann den Stromverbrauch beträchtlich senken und zum Lärmschutz beitragen. Eine Reduzierung des Kontrasts kann ein angenehmeres Bild ergeben, erfordert weniger Beleuchtung im Raum und senkt außerdem den Stromverbrauch.

Der Fertigungsbetrieb von Hitachi Home Electronics (Europe) Ltd. in Wales ist ein BSI-Betrieb, dem die ISO 9001 Qualitätsmanagement-Norm (Zertifikat Nr. FM 32366) und die Umweltqualitätsmanagement-Norm ISO 14001 (Zertifikat Nr. 36168) zuerkannt wurde. Die Produktion Ihres Fernsehgerätes erfolgte gemäß dieser Normen.

Das für diese Bedienungsanleitung benutzte Papier wurde im Rahmen der Verpflichtung von Hitachi zum Schutz der globalen Umwelt aus Holz nachwachsender Walder hergestellt.

Fernsehgerät - Technische Daten

TV-Norm. 100 Hz

Antennen-Widerstand 75Ω unausgeglichen

Bildrohre. CL/CP28W35TAN = Typ 66 cm

CL/CP32W35TAN = Typ 76 cm

Netzspannung 220-240 V AC 50 Hz

Interne Laufsprecher 6 x 12 cm Typ x 2

Leistungsaufnahme CL/CP28W35TAN = 120 W (ca.)

CL/CP32W35TAN = 135 W (ca.)

Standby < 6 W (alle Modelle)

Gewicht .66 cm = 34,5 kg

76~cm = 47,0~kg (NETTO)

Abmessungen (B x T x H) 66 cm = 782 x 515 x 495 (mm)

76~cm = 879× 569× 554(mm)

Fernbedienungsbattery 2 x HITACHI SUM-4

('AAA' gleichwertig)

Scart-Buchse AV1

1

AUDIO AUS (RECHTS)

AUDIO EINGANG (RECHTS)

AUDIO AUS (LINKS)

MASSE (AUDIO)

NICTHBENUTZT

AUDIO-EINGANG (LINKS)

NICTBENUTZT

SCHALTEINGANG

NICTBENUTZT

NICTHT BENUTZT

NICTHT BENUTZT

NICTHBENUTZT

CHROMINANZ-MASSE

NICTHBENUTZT

CHROMINANZ-EINGANG S-VHS

NICTHBENUTZT

MASSE (VIDEO)

MASSE (VIDEO)

MISCH-VIDEOAUSGANG

MISCH-VIDEO ODER

LUMINANZ S-VHS

MASSE

Scart-Buchse AV2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

2

AUDIO AUS (RECHTS)

AUDIO EINGANG (RECHTS)

AUDIO AUS (LINKS)

MASSE (AUDIO)

MASSE (BLAU)

AUDIO-EINGANG (LINKS)

BLAUER EINGANG

SCHalteINGANG

MASSE (GRUN)

NICTBENUTZT

GRUNER EINGANG

NICTHBENUTZT

MASSE (ROT)

MASSE (ABDECKEND)

ROTER EINGANG

STATUS- (BLANKING) EINGANG

MASSE (VIDEO)

MASSE (VIDEO)

MISCH-VIDEOAUSGANG

MISCH-VIDEOEINGANG

MASSE

S-VHS-Buchse

PIN

1

2

3

4

5

FUNKTION

Chrominanz-Eingang

Luminanz-Eingang

Chrominanz-Masse

Luminanz-Masse

Masse

DEUTSCHLAND, Tel: [phone]

… überall auf der Welt
