Produkttyp	Rollo
Marke	IKEA
Modell	TREDANSEN 105.124.39
Maße (B x H)	105 cm x 195 cm
Gewicht	0,8 kg
Stoffmaterial	Polyester mit Aluminiumbeschichtung
Verdunkelungsart	Total verdunkelnd (Blackout)
Mechanismus	Schnurlos (Federzug-System)
Farbe	Weiß
Montage	An Wand oder Decke (Befestigungen inklusive)
Verwendung	Innenbereich
Reinigung	Weiches, trockenes Tuch oder Staubsauger mit Bürste
Sicherheit	Schnurloses Design zur Vermeidung von Strangulationsrisiken
Reparierbarkeit	Ersatzteile verfügbar (Schienen, Federn, Halterungen)
Garantie	1 Jahr
Stromversorgung	Keine (manuell mechanisch)

Häufig gestellte Fragen - TREDANSEN 105.124.39 IKEA

Wie installiere ich das Rollo TREDANSEN?

Befestigen Sie die Halterungen mit den mitgelieferten Schrauben und Dübeln an der Wand oder Decke. Clipsen Sie das Rollo auf die Halterungen. Stellen Sie sicher, dass das Rollo waagerecht ist, bevor Sie es arretieren.

Wie reinige ich das Rollo?

Verwenden Sie ein weiches, trockenes Tuch oder einen Staubsauger mit Bürste, um Staub zu entfernen. Bei Flecken reinigen Sie mit einem leicht feuchten Tuch und trocknen Sie es sofort.

Ist das Rollo verdunkelnd?

Ja, das Rollo TREDANSEN ist ein total verdunkelndes Rollo (Blackout) dank der Aluminiumbeschichtung auf dem Stoff, das Außenlicht blockiert.

Wie stelle ich die Federspannung ein?

Wenn das Rollo nicht richtig hochgeht, demontieren Sie es von der Halterung und stellen Sie die Spannung ein, indem Sie die Rollenendkappe mit einem Schraubendreher drehen. Drehen Sie im Uhrzeigersinn, um die Spannung zu erhöhen.

Kann das Rollo gekürzt werden?

Ja, Sie können den Stoff kürzen in Breite und Höhe. Für die Breite schneiden Sie das Rohr und den Stoff mit einer feinen Säge. Für die Höhe schneiden Sie den Stoff und kleben den Saum wieder.

Kann ich das Rollo ohne Bohren montieren?

Es wird empfohlen, für eine feste Befestigung zu bohren. Wenn Sie nicht bohren können, verwenden Sie ultrastarke doppelseitige Klebebänder, die für das Gewicht des Rollos geeignet sind, aber die Zuverlässigkeit ist geringer.

Ist das Rollo für ein Dachfenster geeignet?

Das Rollo TREDANSEN ist für die senkrechte Montage (Wand oder waagerechte Decke) konzipiert. Für ein schräges Dachfenster ist es nicht geeignet; verwenden Sie ein spezielles Velux-Rollo.

Wie entferne ich das Rollo zur Reinigung?

Ziehen Sie das Rollo leicht nach unten, um es von den Halterungen zu lösen. Lassen Sie die Halterungen an der Wand. Zum Wiedereinsetzen richten Sie die Kerben aus und drücken Sie nach oben, bis es einrastet.

Gibt es Risiken für Kinder?

Das Rollo TREDANSEN ist schnurlos, was Strangulationsrisiken beseitigt. Allerdings sollte die Kette oder der Griff (bei einigen Modellen) außerhalb der Reichweite von Kindern befestigt werden.

Wo finde ich Ersatzteile?

Ersatzteile (Federn, Halterungen, Endkappen) sind in den IKEA-Einrichtungshäusern oder online über den Ersatzteilservice erhältlich. Geben Sie die Modellnummer TREDANSEN 105.124.39 an.

BEDIENUNGSANLEITUNG TREDANSEN 105.124.39 IKEA

Dieses Produkt kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Kenntnis oder Erfahrung benutzt werden, sofern sie in die sichere Benutzung und Handhabung des Produkts eingewiesen wurden und die damit verbundenen Risiken verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Unterhalt dürfen von Kindern nicht ohne Anleitung/Aufsicht ausgeführt werden.

ACHTUNG:

Alle Anleitungen befolgen, da unsachgemäße Installation schwere Verletzungen zur Folge haben kann.

Diese Anleitung für zukünftigen Gebrauch aufbewahren.

Dieses Paket enthält ein kabelloses Rollo (1), eine Fernbedienung (2), einen Signalverstärker (3), ein Netzteil (4) und einen Akkusatz (5).

Signalverstärker (3)

Netzteil (4)

Akkusatz (5)

Diese Produkte sind bereits einander zugeordnet, daher einfach das Netzteil an den Signalverstärker anschließen und dann in eine Steckdose in der Nähe stecken. Anschließend das Rollo am Fensterrahmen anbringen und den Akkusatz einsetzen.

Gebrauchsanleitung

Das Netzteil an eine Steckdose anschließen. Den Signalverstärker in den freien Ausgang stecken.

Zum Aufladen nur ein USB-Kabel verwenden, das für das Gerät empfohlen wird; defekte Kabel sofort entfernen.

Funktionen der Fernbedienung

Nachoben: Zum Hoch

Zum Hochziehen des Rollos drücken.

Nach unten:

Zum Herunterlassen des Rollos drücken.

Koppeln: Wird zum Zuordnen von IKEA Home smart Produkten zum System verwendet.

WICHTIG: Der Signalverstärker muss an das Stromnetz angeschlossen sein, um das Rollo per Fernbedienung zu steuern!

Signalverstärkerfunktion

Mit einem TRÄDFRI Signalverstärker lässt sich die Reichweite von IKEA Home smart Produkten vergrößern und verstärken.

Benutzung des steuerbaren Rollos

Um das Rollo ganz nach oben zu ziehen:

Die „Nach oben“-Taste an der Fernbedienung oder am Rollo einmal (kurz) drücken.

Um das Rollo ganz nach unten herunterzulassen:

Die „Nach unten“-Taste an der Fernbedienung oder am Rollo einmal (kurz) drücken.

Um das Rollo hochzuziehen:

Die „Nach oben“-Taste an der Fernbedienung oder am Rollo gedrückt halten.

Solange die Taste gedrückt wird, wird das Rollo nach oben gezogen. Sobald die gewünschte oder die maximale Höhe erreicht ist, die Taste nicht mehr drücken.

Um das Rollo herunterzulassen:

Die „Nach unten“-Taste an der Fernbedienung oder am Rollo gedrückt halten.

Solange die Taste gedrückt wird, wird das Rollo heruntergelassen. Sobald die gewünschte oder die maximale Ausdehnung erreicht ist, die Taste nicht mehr drücken.

Einstellen der gewünschten Mindesthöhe:

Nur die Tasten am Rollo können hierfür verwendet werden.

Das Rollo in die gewünschte Höhe bringen. Danach entweder die „Nach oben“- oder „Nach unten“-Taste am Rollo zweimal drücken, um diese Position als die neue Mindesthöhe zu speichern.

Das Rollo wird sich leicht nach oben und unten bewegen, um die Einstellung zu bestätigen.

Die Mindesthöhe neu einstellen:

Um die Mindesthöhe zu ändern oder wieder zur voreingestellten Höhe zurückzukehren, zuerst das Rollo in die oberste Position ziehen. Danach entweder die „Nach oben“- oder „Nach unten“-Taste am Rollo zweimal drücken.

Das Rollo wird sich leicht nach oben und unten bewegen, um die Einstellung zu bestätigen.

Die oben aufgeführten Schritte wiederholen, um eine neue gewünschte Mindesthöhe einzustellen.

Schief hängendes Rollo korrigieren

Sollte das Rollo beim Herunterlassen hängen bleiben, kann es in Schieflage geraten. Das Rollo dann komplett nach oben ziehen, um es wieder auszurichten.

Geräte mit der Fernbedienung koppeln

Koppeln: IKEA Home smart Produkte zum System hinzufügen.

Diese Schritte befolgen, um weitere steuerbare Rollos zum System zu ergänzen. Dabei sollte das Rollo eingeschaltet sein.

1. Die rückseitige Abdeckung an der Fernbedienung öffnen. Dort befindet sich die Zuordnungstaste.
2. Beide Tasten am Rollo kurz drücken. Dies aktiviert das Gerät und es ist für 2 Minuten zum Koppeln bereit.
3. Die Fernbedienung an das Rollo halten, das hinzugefügt werden soll (höchstens 5 cm entfernt) (1).
4. Die Zuordnungstaste an der Fernbedienung für mindestens 10 Sekunden gedrückt halten.
5. Ein rotes LED-Licht leuchtet an der Fernbedienung auf. Am steuerbaren Rollo beginnt ein weißes LED-Licht zu schimmern und blinken, bis die Geräte erfolgreich zugeordnet sind.

Einer Fernbedienung können bis zu 10 steuerbare Rollos zugeordnet werden.

Immer nur jeweils ein Rollo zuordnen. Bei Schwierigkeiten beim Zuordnen mehrerer Rollos, die bereits gekoppelten kurz durch Herausnehmen der aufladbaren Akkus im Rollo von der Verbindung trennen. Dies hilft beim Zuordnen der Rollos.

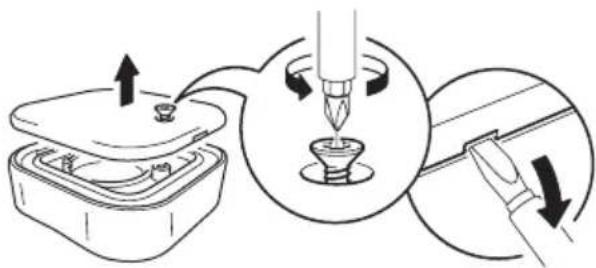

Batteriewechsel bei der Fernbedienung

Wenn die Fernbedienung regelmäßig und bestimmungsgemäß verwendet wird, hält die Batterie ca. 2 Jahre. Wenn bei Betätigung der Fernbedienung ein rotes LED-Licht aufleuchtet, ist es Zeit, die Batterie zu wechseln. Den rückwärtigen Deckel öffnen und die Batterie durch eine neue CR2032-Batterie ersetzen.

ACHTUNG!

Bei Verwendung falscher Batterien besteht Explosionsgefahr. Verbrauchte Batterien gemäß Anleitung entsorgen.

Den Akkusatz laden

Der beigepackte Akkusatz für das steuerbare Rollo wird mithilfe eines Signalverstärkers geladen. Zum Laden das enthaltene USB-Kabel verwenden. Bei normaler Nutzung sollte ein Akkusatz ca. alle 6 Monate geladen werden. Die LED-Anzeige am Akkusatz zeigt den Status an.

Status der LED-Anzeige:

Akku wird geladen: LED leuchtet dauerhaft. Ladevorgang beendet: LED aus. Störung: LED blinkt.

Auf Werkseinstellungen zurücksetzen

Nach dem Zurücksetzen des Signalverstärkers auf Werkseinstellung muss die Fernbedienung erneut mit dem Signalverstärker und anschließend die Fernbedienung wieder mit dem Rollo gekoppelt werden.

Signalverstärker:

Mit einer Nadel oder Büroklammer mindestens 5 Sekunden lang in die Stiftöffnung auf der Unterseite des Signalverstärkers drücken.

Nach 5 Sekunden 4-mal drücken. Ein rotes LED-Licht leuchtet auf und zeigt so an, dass die Fernbedienung zurückgesetzt wurde.

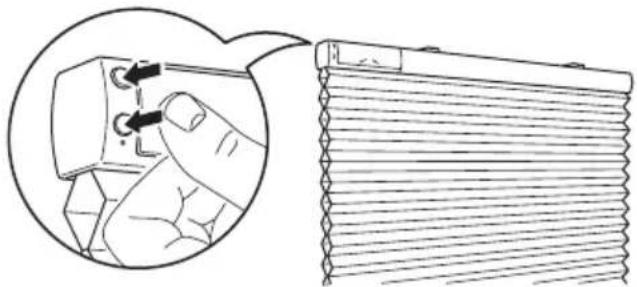

Steuerbares Rollo:

Beide Tasten 5 Sekunden lang gedrückt halten. Ein weißes LED-Licht blinkt 4-mal auf, um die Zurücksetzung zu bestätigen.

Wissenswertes

Das Netzteil kann zum Laden des Akkusatzes verwendet werden.

• USB-Kabellänge und -qualität wirken sich auf die Ladegeschwindigkeit und -leistung aus.
• Während des Ladevorgangs können sich die Komponenten erwärmen. Das ist normal und sie kühlen nach dem Aufladen langsam ab.
• Zum Reinigen des Ladegeräts oder bei Nichtbenutzung den Netzstecker herausziehen.
• Der Akkusatz sollte nicht für längere Zeit entladen bleiben.
• Der Akkusatz darf nicht geladen werden, wenn er in Kontakt ist mit brennbarem Material, z. B. Textilien.
• Der Akkusatz darf nur in Verbindung mit IKEA Produkten eingesetzt werden.

ACHTUNG!

Kabelloses Rollo:

• Die enthaltenen Geräte sind nur für den Gebrauch im Haus geeignet und können bei Temperaturen von 0° C bis +40° C benutzt werden.
• Aufbewahrungstemperatur: -20°C bis 25°C.
• Geräte keiner direkten Sonnenbestrahlung oder anderen Wärmequellen aussetzen; dies kann zu Überhitzung führen. • Die Distanz zwischen Sender und Empfänger wird in Freifeldmessung ermittelt.
• Unterschiedliche Gebäudematerialien und die Positionierung der Geräte können Auswirkungen auf die Qualität der Funkreichweite haben.

ACHTUNG:

Netzteil:

• Die Steckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein. - Wenn eines der Geräte beschädigt ist, sollte es nicht mehr verwendet, sondern sofort entsorgt werden. - Feuchte, nasse und staubige Räume meiden, damit die Geräte nicht beschädigt werden. - Niemals ein falsches oder schadhaftes USB-Kabel zum Laden benutzen – das kann dem Produkt schaden und die Geräte beschädigen.

Empfohlene Sicherheitsvorkehrungen und technische Informationen: siehe Netzteilrückseite.

ACHTUNG

Akkusatz:

• Der Akkusatz darf nicht verändert, zerlegt, geöffnet oder Schlägen und Stößen ausgesetzt werden.
• Den Akkusatz weder Regen noch Feuchtigkeit aussetzen.
• Risiko von Brand oder Brandschäden/-verletzungen. Der Akkusatz darf nicht über 60°C erhitzt und nicht verbrannt werden.
• Den Akkusatz von offenem Feuer und direkter Sonnenbestrahlung fernhalten, um Überhitzung zu vermeiden.
• Das Produkt von Hochspannungsgeräten fernhalten.
• Dieses Produkt ist kein Spielzeug und muss außer Reichweite von Kindern gehalten werden. Sicherstellen, dass alle, die dieses Produkt benutzen, diese Warnhinweise/Anleitung lesen und befolgen.
• Den Akkusatz und dessen Zellen nicht kurzschließen.
• Falls eine Zelle undicht sein sollte, darauf achten, dass die Flüssigkeit nicht mit der Haut oder den Augen in Kontakt kommt.

Produktinstandhaltung

Niemals versuchen, das Produkt selbst zu reparieren. Durch das Öffnen oder Entfernen von Teilen besteht Gefahr, sich gefährlichen Spannungen und anderen Risiken auszusetzen.

Technische Daten

Typ:	E2103TREDANSEN	E1746 Signalverstärker	E1766 Fernbedienung
Eingang: 7,2 V DC, 2,0 A	5,0 V DC, 1,0 A 3,0 V, CR203	2-Batterie
Reichweite: 10 m (Freife)	dmessung)
	Nur für den Innenbereich geeignet.
Frequenzbereich: 2400	-2483,5 MHz
Ausgangsleistung: 9,6 d	dBm (EIRP) 9,6 dBm (EIRP) 7	3 dBm (EIRP)

Netzteil

Typ: ICPSW5-5EU-1A

ICPSW5-5GB-1

Eingang: 100-240 VAC, 50/60 Hz, 0,2 A

Ausgang: 5,0 V DC

Maximale Gesamtbelastung: 1,0 A, 5,0 W

Durchschnittliche aktive Effizienz: 78,3 %

Wirkungsgrad bei geringer

Belastung (10 %): 66,9 %

Leistungsaufnahme bei Nulllast: 0,03 W

Akkusatz

Modell: BRAUNIT Akkusatz

Typ: ICBL7.2-18-USB-A1

Kapazität: 2600 mAh/18,72 Wh

Eingang:

8,4 V DC, 2,0 A (Vierstiftkontakt)

Ausgang: 7,2 V DC, 2,0 A

Mit aufladbarem Lithium-Ionen-Akku.

Nur für den Gebrauch in Innenräumen geeignet.

Hersteller: IKEA of Sweden AB

(Handelsregisternummer: 556074-7551)

Adresse: Box 702, SE 343 81 Älmhult, SCHWEDEN

Das Symbol mit der durchgestrichenen Abfalltonne bedeutet, dass das Produkt getrennt vom Haushaltsabfall entsorgt werden muss. Das Produkt muss gem. der örtlichen Entsorgungsvorschriften der Wiederverwertung zugeführt werden. Durch separate Entsorgung des Produkts trägst du zur Minderung des Verbrennungs- oder Deponieabfalls bei und reduzierst eventuelle negative Einwirkungen auf die menschliche Gesundheit und die Umwelt. Weitere Informationen im IKEA Einrichtungshaus.
