Produkttyp	Batteriebetriebener LED PAR Can
Modell	AKKU IP PAR 7 QCL
Marke	Eurolite
Lichtquelle	7 x 10W Quad-Color-LEDs (RGBW)
Abstrahlwinkel	25° (typisch)
Batterietyp	Wiederaufladbarer Li-Ion
Batteriekapazität	Ca. 2600 mAh
Betriebsdauer	Bis zu 15 Stunden (einfarbig), bis zu 6 Stunden (volles RGBW)
Ladezeit	Ca. 4 Stunden
Stromversorgung	100-240V AC, 50/60Hz (eingebautes Ladegerät) oder 5V USB-C
Leistungsaufnahme	60W max
DMX-Kanäle	4/6/11-Kanal-Modi
Steuerung	DMX, Master/Slave, Standalone, Sound-aktiviert, IR-Fernbedienung
Schutzart	IP65 (staubdicht, Strahlwasserschutz)
Gehäusematerial	Aluminium-Druckguss
Abmessungen (B x T x H)	215 x 215 x 290 mm
Gewicht	2,4 kg
Farbtemperatur	RGBW-Einstellung: 2700K-6500K
Flimmerfrei	Ja, für Videoanwendungen
Montagemöglichkeiten	Bodenstativ, Traversenklemme, Aufhängebügel
Im Lieferumfang enthalten	IR-Fernbedienung, Netzkabel, USB-C-Kabel, Montagebügel
Wartung	Mit trockenem Tuch reinigen, Lösungsmittel vermeiden, Dichtungen regelmäßig prüfen
Sicherheitsmerkmale	Überhitzungsschutz, Überladeschutz, Akku-Statusanzeige
Verfügbarkeit von Ersatzteilen	Akkupack, LED-Modul, DMX-Anschlüsse, IR-Fernbedienung (Kontakt Eurolite)
Konformität	CE, RoHS

Häufig gestellte Fragen - AKKU IP PAR 7 QCL Eurolite

Wie lange hält der Akku bei voller Ladung?

Die Akkulaufzeit hängt von der Nutzung ab: bis zu 15 Stunden im Einfarbmodus und bis zu 6 Stunden bei voller RGBW-Ausgabe.

Kann ich die Leuchte während des Ladens verwenden?

Ja, die Leuchte kann während des Anschlusses verwendet werden, lädt dann aber langsamer. Vermeiden Sie die Nutzung während des Ladens, wenn der Akku fast leer ist.

Was ist die Schutzart und kann ich sie im Freien verwenden?

Die Leuchte hat die Schutzart IP65, d.h. sie ist staubdicht und gegen Strahlwasser geschützt. Sie ist für den Außeneinsatz geeignet, aber vermeiden Sie Untertauchen.

Wie steuere ich die Leuchte ohne DMX?

Sie können die mitgelieferte IR-Fernbedienung für Grundfunktionen (Farbe, Dimmer, Stroboskop) verwenden oder über das Menü den Sound-aktivierten Modus einstellen.

Welche DMX-Kanalmodi sind verfügbar?

Drei Modi: 4-Kanal (RGBW), 6-Kanal (RGBW, Dimmer, Stroboskop) und 11-Kanal (vollständige Steuerung inklusive Makros und Farbtemperatur).

Wie reinige ich die Leuchte?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung von Gehäuse und Linse. Vermeiden Sie scheuernde Reinigungsmittel oder Lösungsmittel. Stellen Sie sicher, dass die Leuchte ausgeschaltet und trocken ist, bevor Sie sie reinigen.

Kann ich den Akku austauschen?

Ja, der Akku ist austauschbar. Kontaktieren Sie den Eurolite-Support oder einen autorisierten Händler für Ersatzteile. Versuchen Sie nicht, das versiegelte Akkufach selbst zu öffnen.

Welche Stromversorgung akzeptiert die Leuchte?

Sie unterstützt 100-240V AC über das eingebaute Netzteil oder 5V USB-C zum Laden mit geringer Leistung.

Ist die Leuchte flimmerfrei für Video?

Ja, die LEDs sind flimmerfrei ausgelegt, was sie für Videoproduktionen und Fotografie geeignet macht.

Welche Montagemöglichkeiten gibt es?

Die Leuchte kann auf dem Boden platziert, an einer Traversenklemme montiert oder an einem Aufhängebügel (im Lieferumfang) befestigt werden.

BEDIENUNGSANLEITUNG AKKU IP PAR 7 QCL Eurolite

Bedienungsanleitung User Manual

eurolite®

AKKU IP PAR 7 QCL CRMX MK2

Leistungsstarker IP65-AKKU-Scheinwerfer, RGBW-LEDs, CRMX, Frostfiltern und IR-Fernbedienung Powerful IP65 rechargeable battery-powered spotlight with RGBW LEDs, MX, frost filter and IR remote controlCR s

BATTERY POWERED

STAND ALONE

MASTER SLAVE

STROBE

REMOTE CONTROL

DMX

CRMX

lumenradio

IP65

QCL

RGBW

6°/13°/20°

FLICKER FREE

No. 41700793

www.eurolite.de

Inhaltsverzeichnis

Table of contents

Deutsch

EINFÜHRUNG......4

SICHERHEITSHINWEISE....6

GERÄTEBESCHREIBUNG 8

INSTALLATION 9

Abstrahlwinkel verändern 9

DMX512-ANSTEUERUNG ÜBER KABELVERBINDUNG 10

NETZANSCHLUSS....10

Akku aufladen 11

Ladezustand....11

BEDIENUNG 11

Standalone-Modus 11

Master/Slave-Betrieb mit mehreren Geräten 11

Control Board 12

Fernbedienung EUROLITE IR-38 15

Wireless-DMX-Betrieb 16

DMX-gesteuerter Betrieb 17

DMX-Protokoll 17

REINIGUNG UND WARTUNG....19

UMWELTSCHUTZ 20

TECHNISCHE DATEN....20

Zubehör 21

English

INTRODUCTION 22

Product features 23

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:

41700793

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

GEFAHR! Elektrischer Schlag durch Kurzschluss

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals.

Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Deutsch

Produktmerkmale

IP65-Akku-Scheinwerfer mit RGBW-LEDs, CRMX, Frostfiltern und IR-Fernbedienung

• Kabellos, flexibel und vielseitig einsetzbar
  • Geräuschloser Betrieb
• Ansteuerbar über Stand-alone; Master/Slave Funktion; IR-Fernbedienung; DMX; W-DMX by Wireless Solution; CRMX by LumenRadio; RDM
• Integrierter Drahtlos-Empfänger für CRMX-Betrieb
• Betriebsdauer bis zu 9h je nach verwendetem Programm
• 7 leistungsstarke LEDs 8 W high-power 4in1 QCL RGBW (homogene Farbmischung)
• Zwei zusätzliche Frostfilter für ein homogenes und weiches Licht
• Notbeleuchtungsfunktion bei Stromausfall; Farbmischung stufenlos; Farbwechsel einstellbar; Farbüberblendung einstellbar; Dimmer elektronisch; Dimmergeschwindigkeit (Sprungantwort) mit einstellbarem Ansprechverhalten; Weißabgleich; Energiesparmodus

- Stroboskop-Effekt

• 36 integrierte Showprogramme

- Direkte Farbwahl für 15 Farben

- 3 Tasten der Fernbedienung zum Speichern eigener Einstellungen

- Mit einem Abstrahlwinkel von 6°

- Flimmerfrei

- Mit Doppelbügel

- OLED Display

- Netzeingang und Netzausgang zum einfachen Zusammenschalten von bis zu 8 Geräten

- Für den Außenbereich geeignet IP65

• Mit Druckausgleichsmembran

• Die Gerätekühlung erfolgt über passive Konvektionskühlung

- Mit einer KENSINGTON-LOCK Diebstahlsicherung

- Einsatzmöglichkeit: Stehend; fliegend

- Anzeige der verbleibenden Akkulaufzeit für die aktuelle Einstellung

• Ladezustandsanzeige

Lieferumfang

- 1 x Gerät, 1 x Bedienungsanleitung, 1 x Netzkabel/Stromkabel, 1 x Fernbedienung, 1 x Batterie, 2 x Diffusorscheibe, 2 x Schrauben, 1 x Konformitätserklärung, 2 x Montagebügel

SICHERHEITSHINWEISE

WARNUNG!

Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser

Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

Verwendungszweck

• Das Produkt dient zur mobilen Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden und ist nicht dimmbar. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.
• Die Spannungsversorgung erfolgt über einen integrierten Akku, der über das Netzkabel aufgeladen werden kann.
• Der integrierte CRMX-Empfänger für den drahtlosen Empfang von DMX512-Signalen arbeitet im ISM-Band im Bereich 2,4 GHz und ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der Gewährleistungsanspruch. Für Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder Gewährleistungsanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und hat den Verfall der Gewährleistung zur Folge.

Gefahr durch Elektrizität

• Das Produkt wird mit lebensgefährlicher Netzspannung versorgt. Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden sich keine vom Benutzer zu wartende Teile.
• Das Produkt nicht in Wasser oder andere Flüssigkeiten tauchen, dadurch wird es zerstört. Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!
• Die Schutzkappe am Netzanschluss muss bei einer Verwendung im Außenbereich immer geschlossen bleiben.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen.
• Bei Verwendung im Freien muss immer eine Gummischlauchleitung H05RN-F oder HO5RR-F verwendet werden. Bei Verlegung im Erdreich muss ein Erdkabel NYY verwendet werden. Alle geltenden Vorschriften zur Installation von Kabeln im Freien bzw. im Erdreich müssen unbedingt eingehalten werden.
  • Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn Gewitter auftreten.
• Das Gerät keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen sowie hohen mechanischen Beanspruchungen aussetzen und nicht in tropischem Klima benutzen.
• Reparaturen am Gerät oder am Netzkabel dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.

Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit

- Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.

Deutsch

- Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden.

Warnung vor Verbrennung und Brand

• Der zulässige Umgebungstemperaturbereich (Ta) beträgt +10° bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 70 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen angegeben: ⚡---m.
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu angrenzenden Flächen haben.

Warnung vor Verletzungen

• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

Vorsicht - Sachschäden

• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen. Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

Akku-/Batteriehinweise

• Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der Umgebungstemperatur ab. Bei Kälte reduziert sich die Laufzeit deutlich. Laden Sie den Akku vor dem ersten Einsatz vollständig auf.
• Die Mindestbetriebstemperatur soll mehr als +10 °C betragen. Bei Betriebstemperaturen darunter kann es zu inneren und äußern Schäden am Akku kommen.
• Lagertemperaturen unter dem Gefrierpunkt sind zu vermeiden.
• Der enthaltene Li-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts. Beim Versand sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgutexperte oder ein Spediteur hinzugezogen werden. Bitte beachten Sie auch eventuelle weiterführende nationale und internationale Vorschriften.
• Achten Sie beim Einlegen der Batterien der Fernbedienung auf die richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

Deutsch

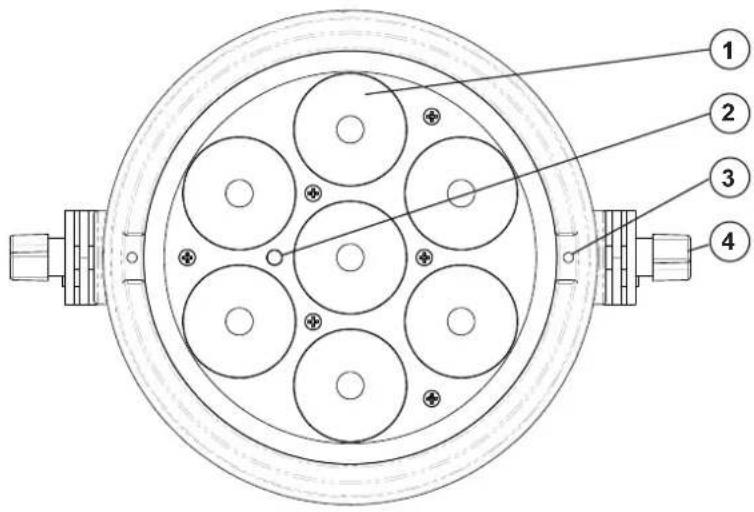

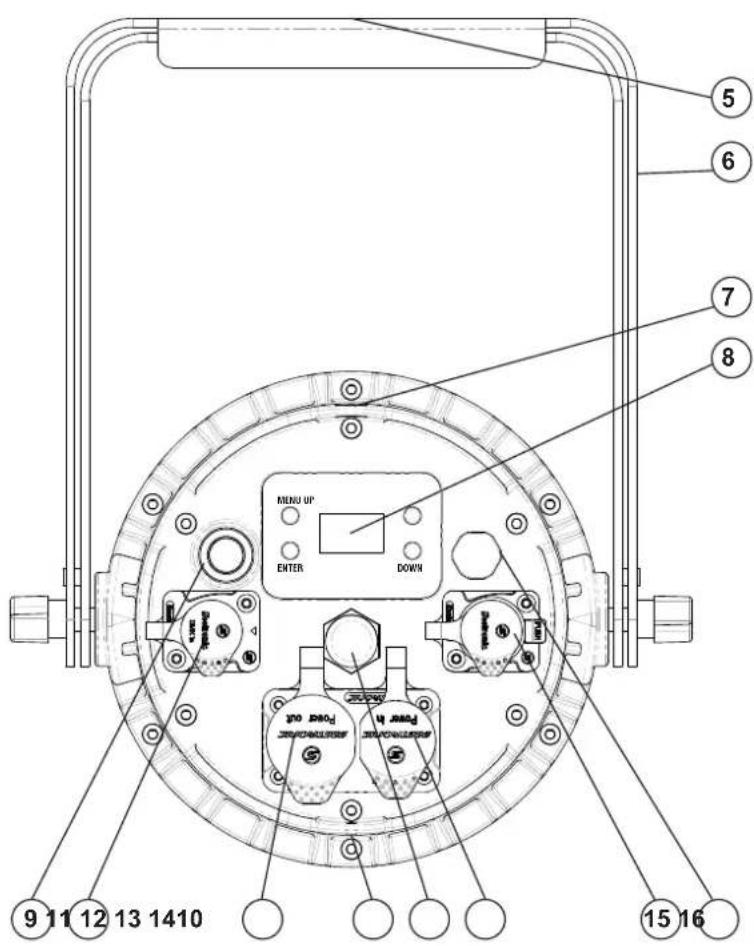

GERÄTEBESCHREIBUNG

(1) Linse/LED
(2) Infrarotsensor
(3) Gewinde für den Frostfilter
(4) Feststellschraube

(5) Montageloch für den Haken
(6) Stand-/Montagebügel
(7) Fangseilöse
(8) Control Board mit Bedientasten
(9) Einschalttaste
(10) DMX-Eingang
(11) Netzausgang
(12) Kensington-Sicherheitsanschluss
(13) Antenne
(14) Netzeingang
(15) DMX-Ausgang
(16) Druckausgleichsmembran

Hinweis: Die Netz- und DMX-Anschlüsse sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen.

INSTALLATION

WARNUNG! Verletzungsgefahr durch Herabfallen

opf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

Das Gerät lässt sich durch Ausklappen der Bügel auf dem Boden aufstellen oder über einen der Bügel an einer Traverse oder einer anderen geeigneten Struktur befestigen. Die Montage darf niemals freischwingend erfolgen.

1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann. Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.

4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab. Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Für die Befestigung eines Fangseils ist eine entsprechende Öse am Gerät montiert. Befestigen Sie das Fangseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.

5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Montagebügel, stellen die gewünschte Neigung ein und ziehen die Schrauben wieder fest an.

6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion, Verformung und Lockerung zu vermeiden.

7 Achten Sie darauf, dass die Schutzkappen der Anschlüsse bei einer Verwendung im Außenbereich immer geschlossen sind.

Abstrahlwinkel verändern

Mit der Lieferung des Gerätes erhalten Sie zwei Frostfilter, mit denen sich der Abstrahlwinkel von 6° auf ca. 13° oder 20° verändern lässt. Sofern vorhanden, entfernen Sie bitte die Schutzfolie des Frostfilters bei der ersten Verwendung. Wollen Sie den Abstrahlwinkel des Gerätes verändern, befestigen Sie den gewünschten Filter, mit Hilfe der beiliegenden Rändelschrauben, an der Vorderseite des Gerätes. Stellen Sie sicher, dass die Schrauben fest angezogen sind, um ein versehentliches Lösen des Frostfilters zu vermeiden.

Deutsch

DMX512-ANSTEUERUNG ÜBER KABELVERBINDUNG

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über spezielle DMX-Anschlüsse, die nach Schutzart IP65 ausgeführt sind. Passende DMX-Verbindungskabel sind optional erhältlich. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Belegung der XLR-Verbindung:

DMX-Ausgang
XLR-Einbaubuchse:

DMX-Eingang
XLR-Einbaustecker:

NETZANSCHLUSS

Die Stromversorgung des Geräts kann mittels Netzspannung und für den mobilen Einsatz auch über den eingebauten Akku erfolgen.

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Die Netzanschlüsse sind nach Schutzart IP65 ausgeführt. Passende Verbindungskabel mit Spezialsteckern sind optional erhältlich. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

1 Schließen Sie das beiliegende Netzkabel an und stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose.
4 Über den Netzausgang POWER OUT können weitere Geräte mit Strom versorgt werden. Zum Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang POWER IN des nächsten Geräts bis alle Geräte angeschlossen sind. Passende Netzkabel sind optional erhältlich. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4 Geräte bei 110/115 Volt Netzspannung zusammenschalten.

Deutsch

Akku aufladen

Bevor das Gerät zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku vollständig geladen werden. Sie können das Gerät mit dem Netzkabel laden.

1 Die Akku-Betriebszeit hängt vom Betriebsmodus und der Umgebungstemperatur ab (maximal 9 Stunden). Schalten Sie das Gerät nach dem Betrieb aus.
2 Zum Aufladen des Akkus schließen Sie das Gerät über das Netzkabel an eine Steckdose an. Die Ladezeit beträgt 4 Stunden. Während des Ladevorgangs kann das Gerät weiter betrieben werden.
3 Dank der integrierten Ladeschutzschaltung kann der Akku nicht überladen werden. Trennen Sie dennoch nach dem Aufladen das Gerät vom Netz. Anderenfalls wird auch bei ausgeschaltetem Gerät stets ein geringer Strom verbraucht.
4 Das Gerät erwärmt sich während des Ladevorgangs; dies ist ein normaler Vorgang.
5 Laden Sie einen komplett entladenen Akku möglichst bald auf, um eine Beschädigung des Akkus durch Tiefentladung zu vermeiden. Lagern Sie das Gerät nicht mit komplett entladenem Akku und laden Sie bei langer Lagerung regelmäßig nach.

Maximale Akkulaufzeit	Ladezeit
9 Stunden 4 Stunden

Ladezustand

Der Ladezustand des Akkus wird im Display dargestellt. Die Anzeige zeigt den Ladezustand des Akkus in %. Zeigt das Display 100 %, ist der Akku vollständig geladen. Zeigt das Display 20% oder weniger, ist der Akku bald erschöpft und muss geladen werden. Das Gerät kann in diesem Zustand noch einige Minuten weiter betrieben werden. Die abgeschätzte Restlaufzeit, abhängig vom gewählten Betriebs- und Batteriemodus, wird auf dem Display ausgewiesen. Danach schaltet eine Schutzschaltung gegen Tiefentladung das Gerät automatisch aus. Bitte beachten Sie, dass es nach Änderungen der Einstellungen des Gerätes einige Sekunden dauern kann, bis die Restlaufzeit neu berechnet und angezeigt wird.

BEDIENUNG

Wenn Sie das Gerät über die Einschalttaste eingeschaltet haben, nimmt das Gerät den Betrieb auf. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann im Standalone-Betrieb über das Control Board bedient werden oder per Fernbedienung (EUROLITE IR-38), DMX-Signal und CRMX-Signal angesteuert werden.

Standalone-Modus

Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller, deaktivieren Sie CRMX und rufen Sie die gewünschte Einstellung, wie im Kapitel Control Board beschrieben, auf.

Master/Slave-Betrieb mit mehreren Geräten

Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden.

1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display „MASTSLAV“ anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie an allen Slave-Geräten „Slave“ mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER. Stellen Sie am Master-Gerät „Master“ mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.

2 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste Gerät in der Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.

3 Wählen Sie am Master-Gerät die gewünschte Betriebsart. Die zusammengeschalteten Geräte arbeiten nun synchron.

Deutsch

Control Board

Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen.

Drücken Sie die Menu-Taste, um das Hauptmenü aufzurufen. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden aufgeführt.

Wenn Sie die Up/Down-Tasten länger gedrückt halten, verändern sich die Werte schneller. Das Gerät besitzt eine automatische Speicherung für alle Einstellungen. Wenn Sie das Gerät aus- und wieder einschalten, arbeitet es mit den zuvor eingestellten Werten.

Vorgabewerte fett gedruckt

MAIN Level Menu Level Beschreibung
DMX Addr 001-512 Einstellen der DMX-Startadresse
DMX Chan	3CH, 4CH, 6CH, 8CH, 11CH	Auswählen des DMX-Kanal-Modus
Dimmer	OFF/Dim1/Dim2/ Dim3/Dim4	Dimmergeschwindigkeit (Sprungantwort) OFF: Ansprechverhalten von LEDs Dim1: Ansprechverhalten von Halogenlampen, schnell Dim2: Ansprechverhalten von Halogenlampen, weniger schnell Dim3: Ansprechverhalten von Halogenlampen, mittel Dim4: Ansprechverhalten von Halogenlampen, langsam
Mast/Slav Master/Slave Master-/Slave-Modus
Wireless	CRMX - ON/OFF	Drahtlosen CRMX-Empfänger ein- oder ausschalten ON: CRMX aktivieren (Displayanzeige: RRMX aktiviert) OFF: CRMX deaktivieren (Displayanzeige: CRMX deaktiviert)
	Unlink	Verbindung trennen Drücken Sie 3 Sekunden lang ENTER, um die drahtlose CRMX-Verbindung zu löschen.
Color Set	Dimmerintensität der LED-Farben / stufenlose RGBW-Farbmischung 000 - 255 (zunehmend).
	Red - 000 - 255	Dimmerintensität Rot
	Green - 000 - 255	Dimmerintensität Grün
	Blue - 000 - 255	Dimmerintensität Blau
	White - 000 - 255	Dimmerintensität Weiß
Col Mac	R (01) - R+G+B+W (15)	Farbvoreinstellungen
		R	R+B
		G	R+W
		B	G+B
		W	G+W
		R+G	B+W

Col Progr	Black - MW	Interne Programme / Blackout
		Black	Blackout BD Blau dunkel
		Pty 1	Rot Grün Blau BY Blau Gelb
		Pty 2	Cyan Magenta Gelb BC Blau Cyan
		Pty 3	Rot Grün Blau Cyan Magenta Gelb	BM Blau Magenta
		Pty 4	Rot Grün Blau Weiß BW Blau Weiß
		Rbw	Rainbow Rot, Gelb, Grün, Cyan, Blau, Magenta	WD Weiß dunkel
		RD Rot	dunkel WY	Weiß Gelb
		RG Rot	Grün WC	Weiß Cyan
		RB	Rot Blau WM Weiß Magenta
		RY	Rot Gelb	YD Gelb dunkel
		RC Rot	Cyan YC	Gelb Cyan
		RM Rot	Magenta YM	Gelb Magenta
		RW Rot	Weiß YW	Gelb Weiß
		GD Grün dunkel	CD	Cyan dunkel
		GB Grün Blau	CM	Cyan Magenta
		GY Grün Gelb	CW	Cyan Weiß
		GC Grün Cyan	MD	Magenta dunkel
		GM	Grün Magenta	MW	Magenta Weiß
		GW	Grün Weiß
	Jump/Fade000 - 255	Jump (000 – 255)Farbwechsel mit zunehmender Geschwindigkeit;Fade (000 – 255)Farbüberblendung mit zunehmender Geschwindigkeit
White Bal	Red – 125 - 255	WeißabgleichVorgabewert: RGBW = 255
	Green – 125 - 255
	Blue – 125 - 255
	White – 125 - 255
Emergency	HoldCol MacWhiteBlackout	Verhalten bei fehlender Stromversorgung (bei Netzbetrieb)Hold – letzte Einstellung wird beibehalten,Col Mac – eingestellte Farbvoreinstellung,White – weiße LEDs 100% an,Blackout - Dunkelschaltung
DMX Fail	HoldCol MacWhiteBlackout	Verhalten bei fehlendem DMX -SignalHold – letzter DMX-Wert wird beibehalten,Col Mac – eingestellte Farbvoreinstellung,White – alle LEDs zu 100% an,Black out – Dunkelschaltung
Sys Info	Temp xxC	Innentemperatur des Gerätes
	Ver Ver. x.x	Software-Version
Dis Perm	ON/OFF/Lock	Display-Abschaltung/TastensperreON - Anzeige schaltet sich nicht ausOFF - Anzeige schaltet sich nach 30 Sekunden aus - Drücken Sie die Menu-Taste, um die Anzeige wieder zu aktivieren.Lock - Anzeige schaltet sich nach 30 Sekunden aus und die Tastensperre schaltet sich ein. (Displayanzeige: → Tasten-sperre aktiviert) – Drücken Sie die Menu-Taste für 4 Sekunden, um die Tastensperre wieder zu deaktivieren.
Batt Mode	Batt M100Batt M90Batt M80Batt M70	Einstellung der Ausgangsleistung des Geräts in %, um eine längere Akkulaufzeit zu erreichenBattM100 - volle LED-Leistung im AkkubetriebBattM90 - 90% LED-Leistung im AkkubetriebBattM80 - 80% LED-Leistung im AkkubetriebBattM70 - 70% LED-Leistung im Akkubetrieb

Deutsch

	Batt M60Batt M50	BattM60 - 60% LED-Leistung im AkkubetriebBattM50 - 50% LED-Leistung im Akkubetrieb
Fix Hours	(****) h	Betriebsstunden**** - zeigt die Betriebsstunden des Geräts an. Auf dem Display erscheint “****”, “*” steht für die Anzahl der Stunden.
UID	UID:29AA04 *****	RDM UID1)
Def.Set YES/NO Zurücksetzen auf Werkseinstellungen

1) RDM UID

Das Gerät unterstützt RDM (Remote Device Management), das eine Fernabfrage bzw. Fernsteuerung der an den DMX-Bus angeschlossenen Geräte möglich macht. Der DMX-RDM-Standard ist als ANSI-Norm E1.20-2006 durch die ESTA spezifiziert und eine Erweiterung des DMX512-Protokolls. RDM erleichtert die Gerätekonfiguration, da manuelle Einstellungen, wie das Setzen der DMX-Startadresse, überflüssig werden. RDM integriert sich in DMX, ohne die Verbindung zu beeinträchtigen. Die Übertragung erfolgt auf den Standard-XLR-Polen 1 und 2 – neue DMX-Kabel sind daher nicht erforderlich. RDM-fähige und konventionelle DMX-Geräte können gemeinsam in einer DMX-Reihe betrieben werden. Das RDM-Protokoll sendet innerhalb eines DMX512-Datenstromes eigene Datenpakete, ohne nicht RDM-fähige Geräte zu beeinflussen. DMX-Splitter müssen allerdings RDM unterstützen. Welche Parameter sich per RDM abrufen lassen, ist abhängig vom verwendeten RDM-Controller.

Fernbedienung EUROLITE IR-38

Die IR-Fernbedienung steuert die folgenden Funktionen:

	Tasten	Funktion
	OFF ON	Steuerung über IR-Fernbedienung ein/aus
	+ -	Dimmerintensität der LED-Farben / stufenlose RGBW-Farbmischung, Helligkeit mit + und -
	○
	● ●	Farbvoreinstellungen/Preset colors *, Helligkeit mit + und -
	● ●
	FAV 1 2 3 FAV	Bevorzugte Farbeinstellung - Drücken Sie eine der 3 Tasten für 3 Sekunden, um die eigene Farbmischungen zu speichern.
	Pty1	Internes Programm Pty 1, Farbwechsel, Geschwindigkeit mit + und -
	Pty2	Internes Programm Pty 2, Farbwechsel, Geschwindigkeit mit + und -
	Pty3	Internes Programm Pty 3, Farbwechsel, Geschwindigkeit mit + und -
	Pty4	Internes Programm Pty 4, Farbwechsel, Geschwindigkeit mit + und -
	CC	Durchschalten Farbvoreinstellungen 01-15, Helligkeit mit + und -
	FADE JUMP	Fade/Jump Umschalten interne Programme Pty1-Pty4
	● ●	Strobe-Effekt nur für Weiß, Geschwindigkeit mit + und - Ein zweites Drücken beendet den Strobe-Effekt wieder.
	● ●	Strobe-Effekt 12 Farben Geschwindigkeit mit + und - Ein zweites Drücken beendet den Strobe-Effekt wieder.

Tasten	Funktion
	Steuerung über IR-Fernbedienung ein/aus
	Dimmerintensität der LED-Farben / stufenlose RGBW-Farbmischung, Helligkeit mit + und -
	Farbvoreinstellungen/Preset colors *, Helligkeit mit + und -
	Bevorzugte Farbeinstellung - Drücken Sie eine der 3 Tasten für 3 Sekunden, um die eigene Farbmischungen zu speichern.
	Internes Programm Pty 1, Farbwechsel, Geschwindigkeit mit + und -
	Internes Programm Pty 2, Farbwechsel, Geschwindigkeit mit + und -
	Internes Programm Pty 3, Farbwechsel, Geschwindigkeit mit + und -
	Internes Programm Pty 4, Farbwechsel, Geschwindigkeit mit + und -
	Durchschalten Farbvoreinstellungen 01-15, Helligkeit mit + und -
	Fade/Jump Umschalten interne Programme Pty1-Pty4
	Strobe-Effekt nur für Weiß, Geschwindigkeit mit + und -Ein zweites Drücken beendet den Strobe-Effekt wieder.
	Strobe-Effekt 12 Farben Geschwindigkeit mit + und -Ein zweites Drücken beendet den Strobe-Effekt wieder.

Hinweise:

- Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

- Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.

- Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und muss ausgewechselt werden. Drücken Sie dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts und ziehen Sie gleichzeitig den Batteriehalter heraus. Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle

Typ CR 2032 benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt.

- Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.

Deutsch

Wireless-DMX-Betrieb

Mit CRMX können Sie flexibel Punkt-zu-Punkt- und Mehrpunktverbindungen über große Distanzen und in jeder Umgebung einrichten. Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Empfänger mit demselben Übertragungsprotokoll empfangen das HF-Signal und geben es als DMX-Signal aus. Adaptives Frequenzhopping ermöglicht den störungsfreien Betrieb auch neben Bluetooth und WLAN. Abhängig von den Umgebungsbedingungen beträgt die Reichweite bis zu 600 m. Für eine optimale Datenübertragung sollte zwischen Sender und Empfänger Sichtverbindung bestehen und sie sollten sich mindestens 1 m über dem Publikum, Bäumen und anderen Hindernissen befinden.

CRMX-Status

Der Status des CRMX-Funkempfängers wird im Display angezeigt.

Anzeige	Funktion
CRMX	Langsames Blinken = Kopplungsvorgang / Blinken stoppt = gekoppelt
	Kontinuierliches Leuchten = Übertragungsstrecke nicht aktiv
	Funkempfänger deaktiviert
*	Langsames Blinken = DMX-Signale werden empfangen

Funkverbindung einrichten

1 Zum Koppeln mit einem kompatiblen CRMX-Sender aktivieren Sie CRMX in den Menüeinstellungen (Wireless > CRMX > ON). Starten Sie den Kopplungsprozess, wie in der Bedienungsanleitung des Senders beschrieben. Die Kopplung erfolgt nun automatisch.

Die Zuweisung auf den Sender bleibt auch beim Ausschalten erhalten. Nach erneutem Einschalten versucht das Gerät daher die Verbindung zum Sender automatisch wiederherzustellen.

2 Zum Trennen der Funkverbindung wählen Sie in den Menüeinstellungen die Option Wireless > Unlink und halten 3 Sekunden lang die Taste ENTER gedrückt.

Deutsch

DMX-gesteuerter Betrieb

Anzahl der DMX-Kanäle und DMX-Startadresse einstellen

Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 11 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4, 6 oder 8 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss das Gerät im Control Board auf „Slave“ eingestellt sein. Außerdem muss die DMX-Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts.

1 Drücken Sie dazu die Taste MENU so oft, bis das Display MASTSLAV anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie „Slave“ mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
2 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart „DMX Chan“ anzeigt. Bestätigen Sie mit der Taste ENTER.
3 Das Display zeigt 6 CH (6 DMX-Kanäle) oder 3 CH (3 DMX-Kanäle), 4 CH (4 DMX-Kanäle), 8 CH (8 DMX-Kanäle) oder 11 CH (11 DMX-Kanäle) an. Wählen Sie mit den Tasten UP und DOWN den gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der Taste ENTER.
4 Drücken Sie die Taste MENU, um wieder zum Hauptmenü zu gelangen.
5 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart „DMX Addr“ anzeigt. Bestätigen Sie mit der Taste ENTER.
6 Stellen Sie die Adresse mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
7 Drücken Sie die Taste MENU, um wieder zum Hauptmenü zu gelangen.
8 Beim Empfang von DMX-Steuersignalen blinkt im Display das Symbol ★ in langsamem Rhythmus.

Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf dieselbe Adresse definiert, arbeiten sie synchron.

DMX-Protokoll

3-Kanal-Modus

Kanal Wert Eigenschaft
1	0-255	Rot, Grün und Blau Farbmischung
2	0-255	Weiß, 0 - 100 % zunehmend
3	0-255	Dimmer, 0 - 100 % zunehmend

4-Kanal-Modus

Kanal Wert Eigenschaft
1	0-255	Rot, 0 - 100 % zunehmend
2	0-255	Grün, 0 - 100 % zunehmend
3	0-255	Blau, 0 - 100 % zunehmend
4	0-255	Weiß, 0 - 100 % zunehmend

6-Kanal-Modus

Kanal Wert Eigenschaft
1	0-255	Rot, 0 - 100 % zunehmend
2	0-255	Grün, 0 - 100 % zunehmend
3	0-255	Blau, 0 - 100 % zunehmend
4	0-255	Weiß, 0 - 100 % zunehmend
5	0-255	Dimmer, Dimmerintensität von 0 bis 100 %
6	0-1415-255	StrobeLEDs anStrobe-Effekt mit zunehmender Geschwindigkeit

8-Kanal-Modus

Kanal Wert Eigenschaft
1	0-255	Dimmer, Dimmerintensität von 0 bis 100 %
2	0-255	Rot, 0 - 100 % zunehmend
3	0-255	Grün, 0 - 100 % zunehmend
4	0-255	Blau, 0 - 100 % zunehmend
5	0-255	Weiß, 0 - 100 % zunehmend
6	0-1415-255	LEDs anStrobe-Effekt mit zunehmender Geschwindigkeit
7	0-3132-63	Ein-/AusblendenNeutralEinblenden (0 % - 100 %) (Geschwindigkeit und Effekt abhängig von den Kanälen 1 - 5)Ausblenden (100 % - 0 %) (Geschwindigkeit und Effekt abhängig von den Kanälen 1 - 5)Aus- und Einblenden (100 % - 0 % - 100 %) Geschwindigkeit und Effekt abhängig von den Kanälen 1 - 5)Programm "Fading"Programm "Fade out - fade in"Programm "Switching"Keine Funktion
	64-95
	96-127
	128-159
	160-191
	192-223
	224-255
8	0-255	Geschwindigkeit Ein-/Ausblenden und Programme Kanal 7 zunehmende Geschwindigkeit

11-Kanal-Modus

Kanal Wert Eigenschaft
1	0-255	Dimmer, Dimmerintensität von 0 bis 100 %
2	0-255	Rot, 0 - 100 % zunehmend
3	0-255	Grün, 0 - 100 % zunehmend
4	0-255	Blau, 0 - 100 % zunehmend
5	0-255	Weiß, 0 - 100 % zunehmend
6	0-1415-255	LEDs anStrobe-Effekt mit zunehmender Geschwindigkeit
7	0-3132-6364-9596-127128-159160-191192-223224-255	Ein-/AusblendenNeutralEinblenden (0 % - 100 %) (Geschwindigkeit und Effekt abhängig von den Kanälen 1 - 5)Ausblenden (100 % - 0 %) (Geschwindigkeit und Effekt abhängig von den Kanälen 1 - 5)Aus- Einblenden (100 % - 0 % - 100 %) Geschwindigkeit und Effekt abhängig von den Kanälen 1 - 5)Programm "Fading"Programm "Fade out - fade in"Programm "Switching"Keine Funktion
8	0-255	Geschwindigkeit Ein-/Ausblenden, Programme Kanal 7 und interne Programme Kanal 11zunehmende Geschwindigkeit
9	0-56-5556-105106-155156-205206-255	Dimmergeschwindigkeit (Sprungantwort)Dimmergeschwindigkeit aus Control Board EinstellungOFF: Ansprechverhalten von LEDsDim1: Ansprechverhalten von Halogenlampen, schnellDim2: Ansprechverhalten von Halogenlampen, weniger schnellDim3: Ansprechverhalten von Halogenlampen, mittelDim4: Ansprechverhalten von Halogenlampen, langsam

Deutsch

10		Jump/Fade interne ProgrammeFarbwechsel JumpFarbüberblendung FadeStromsparmodus, 50% Leistung
	0-124125-249250-255
11	0-34-1011-1718-2425-3132-3839-4546-5253-5960-6667-7374-8081-8788-9495-101102-108109-115116-122123-129130-136137-143144-150151-157158-164165-171172-178179-185186-192193-199200-206207-213214-220221-227228-234235-241242-248249-255	Interne ProgrammeBlack - Blackout (kein internes Programm)Pty 1 - Rot Grün BlauPty 2 - Cyan Magenta GelbPty 3 - Rot Grün Blau Cyan Magenta GelbPty 4 - Rot Grün Blau WeißRbw - Rainbow Rot, Gelb, Grün, Cyan, Blau, MagentaRD - Rot dunkelRG - Rot GrünRB - Rot BlauRY - Rot GelbRC - Rot CyanRM - Rot MagentaRW - Rot WeißGD - Grün dunkelGB - Grün BlauGY - Grün GelbGC - Grün CyanGM - Grün MagentaGW - Grün WeißBD - Blau dunkelBY - Blau GelbBC - Blau CyanBM - Blau MagentaBW - Blau WeißWD - Weiß dunkelWY - Weiß GelbWC - Weiß CyanWM - Weiß MagentaYD - Gelb dunkelYC - Gelb CyanYM - Gelb MagentaYW - Gelb WeißCD - Cyan dunkelCM - Cyan MagentaCW - Cyan WeißMD - Magenta dunkelMW - Magenta Weiß

REINIGUNG UND WARTUNG

Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann.

1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.

Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

TECHNISCHE DATEN

Stromversorgung: 100-240 V AC, 50/60 Hz
Schutzart: IP65
Schutzklasse: SK I
Stromanschluss:	Batterie/Akku
	Stromeinspeisung über IP T-Con (M) Einbauversion Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert)
Kabellänge: Ca. 1,2 m
Stromausgang: 1 x IP T-Con (W) Einbauversion
Akkutyp:	1 x Lithium-Ion 25,9 V, 7800 mAh, 202,02 Wh
Akku:	Betriebsdauer bis zu 9h je nach verwendetem Programm
	Ladedauer 4h
Lampenart:	LED-Lampe
LED:	7 x 8 W high-power 4in1 QCL RGBW (homogene Farbmischung)
Blitzrate:	1 - 23 Hz
DMX-Kanäle:	3; 4; 6; 8; 11
DMX-Eingang:	1 x 3-pol XLR (M) Einbauversion IP
DMX-Ausgang: 1 x 3-pol XLR (W) Einbauversion IP
Kühlung:	Passive Konvektionskühlung
Ansteuerung:	Stand-alone; Master/Slave Funktion; IR-Fernbedienung; DMX; W-DMX by Wireless Solution; CRMX by LumenRadio; RDM
Abstrahlwinkel (1/2 Peak):	6°
	Frostfilter 13°
	Frostfilter 20°
Abstrahlwinkel (1/10 Peak):	16°
	Frostfilter 32°
	Frostfilter 44°
Gehäusefarbe:	Schwarz
Aufnahmesystem:	Doppelbügel
Displaytyp:	OLED Display
Display:	Akkulaufzeitberechnung , Ladezustandsanzeige
Trägerfrequenz:	2,4 GHz
Farbe:	Schwarz
Diebstahlsicherung:	KENSINGTON-LOCK
Maße:	Breite: 23,4 cm
	Höhe: 28,0 cm
	Durchmesser: ∅ 17,0 cm
Gewicht:	5,30 kg
Geräuschklassifizierung:	Klasse 0 (keinerlei Geräusche)
Fernbedienung
Batterie:	1 x Knopfzelle 3,0 V CR2032 Lithium-Mangan eingebaut

Deutsch

Zubehör

FUTURELIGHT WDS-CRMX TX IP Drahtlos-DMX-Transceiver Outdoor Best.-Nr. 51834031
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320
PSSO DMX Kabel IP65 3pol 10m schwarz Best.-Nr. 3022783G
EUROLITE IP T-Con Netzkabel 3x1,5 1,5m Best.-Nr. 30235005
EUROLITE KG-180S Kabelschloss zur Gerätesicherung mit Schlüssel Best.-Nr. 58010060
EUROLITE KG-180Z Kabelschloss zur Gerätesicherung mit Zahlenschloss Best.-Nr. 58010062
ROADINGER Flightcase 4x AKKU IP PAR 7 QCL WDMX mit Ladefunktion Best.-Nr. 31005182
EUROLITE IP XLR Set Stecker/Buchse 5pol Best.-Nr. 30208439
EUROLITE IR-38 Fernbedienung Best.-Nr. 50530601

Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 08.12.2023

USER MANUAL

eurolite®
