BEDIENUNGSANLEITUNG AKKU IP PAR 14 Eurolite

Bedienungsanleitung User Manual

eurolite®

AKKU IP PAR 14 HCL QuickDMX

Leistungsstarker IP65-Akku-Scheinwerfer, RGBWA/UV-LEDs, QuickDMX, Frostfilter und IR-Fernbedienung Powerful IP65 battery-powered spotlight with RGBW LEDs, DMX, frost filter and IR remote controlA/UV Quick

BATTERY POWERED

RGB UVWA/

REMOTE CONTROL

15°/27°/30°/60°

STAND ALONE

MASTER SLAVE

STROBE

IP65

FLICKER FREE

DMX

QuickDMX

No. 41700800

www.eurolite.de

Inhaltsverzeichnis

Deutsch

EINFÜHRUNG 4

Produktmerkmale 4

SICHERHEITSHINWEISE 5

GERÄTEBESCHREIBUNG......7

INSTALLATION 8

Abstrahlwinkel 8

DMX512-ANSTEUERUNG 9

Via DM--Kabel....9

Drahtlos via QuickDM- 10

NETZANSCHLUSS 11

Akku aufladen 11

Ladezustand....11

BEDIENUNG 12

Menüstruktur 12

Standalone-Betrieb 13

Fernbedienung IR-7 15

DM—gesteuerter Betrieb 16

REINIGUNG UND WARTUNG....19

UMWELTSCHUTZ 19

TECHNISCHE DATEN 20

Zubehör 21

Table of contacts

English

INTRODUCTION 22

Product features 22

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:

41700800

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

GEFAHR! Elektrischer Schlag durch Kurzschluss

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals.

Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

- roduktmerkmale

I·65-Akku-Scheinwerfer mit RGBWA/UV-LEDs, QuickDMX, Diffusorscheiben und IR-Fernbedienung

• Integrierter QuickDM—Funksender/-empfänger für die drahtlose Übertragung von DM–512-Signalen
  • 14 leistungsstarke 10-W-RGBWA/UV-LEDs (6in1)
• Für den Gebrauch im Freien geeignet (IP65)
• Inklusive Diffusorscheiben für 15°, 27°, 30° oder 60° Abstrahlwinkel
• Akku-Betriebsdauer bis zu 26 Stunden (je nach verwendetem Programm), Ladedauer 3 Stunden
  • Auto-, Master/Slave- und DM--Modus
• Integrierte Showprogramme im Automodus
• Direkte Farbwahl für 27 Farben
  • Farbtemperatur 6-stufig einstellbar von 2700-8000 K
• Stufenlose RGBAW/UV-Farbmischung, Farbwechsel, Farbüberblendung, Dimmer und Strobe-Effekt mit variabler Geschwindigkeit
• Adressierung und Einstellung über Steuereinheit mit LCD-Anzeige und 4 Bedientasten

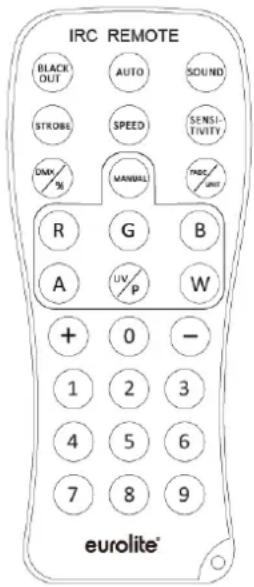

• Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7
  • 2, 3, 6-1, 6-2 oder 12 DM--Kanäle wählbar
  • Schwenkbarer Montagebügel
• Zusätzlicher Bügel zum Aufstellen am Boden
• IP T-Con-Netzanschlüsse zum einfachen Zusammenschalten von bis zu 8 Geräten
  • Kensington-Schloss zur Diebstahlsicherung

SICHERHEITSHINWEISE

WARNUNG!

Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

• Das Produkt dient zur mobilen Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden und ist nicht dimmbar. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet. Der integrierte QuickDM--Transceiver für den drahtlosen Empfang von DM–512-Signalen arbeitet im ISM-Band im Bereich 2,4 GHz und ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der Gewährleistungsanspruch. Für Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder Gewährleistungsanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und hat den Verfall der Gewährleistung zur Folge.

Gefahr durch Elektrizität

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden sich keine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen.
  • Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn Gewitter auftreten.
• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser, starken Vibrationen sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere Metallteile.
• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen. Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war, das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.
• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien, angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.

Gefahr für Kinder und ·ersonen mit eingeschränkter Fähigkeit

• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden.

Deutsch

Warnung vor Verbrennung und Brand

• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen angegeben: ⚫…m.
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt werden.

Warnung vor Verletzungen

• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

Vorsicht - Sachschäden

• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.
• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

Akku-/Batteriehinweise

• Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der Umgebungstemperatur ab. Bei Kälte reduziert sich die Laufzeit deutlich. Laden Sie den Akku vor dem ersten Einsatz vollständig auf.
• Der enthaltene Li-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts. Der Akku kann durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z. B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgutexperte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.
• Achten Sie beim Einlegen der Batterien der Fernbedienung auf die richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

GERÄTEBESCHREIBUNG

(1) Feststellschraube
(2) Befestigung Diffusor-Scheibe
(3) Infrarotsensor für die Fernbedienung
(4) 10-W-RGBWA/UV-LEDs
(5) Montage- und Standbügel
(6) DM--Eingang
(7) Bedientasten mit LCD-Anzeige

(8) DM--Ausgang
(9) Netzschalter
(10) Netzanschluss
(11) Fangseilöse
(12) Netzausgang
(13) Druckausgleichsstopfen

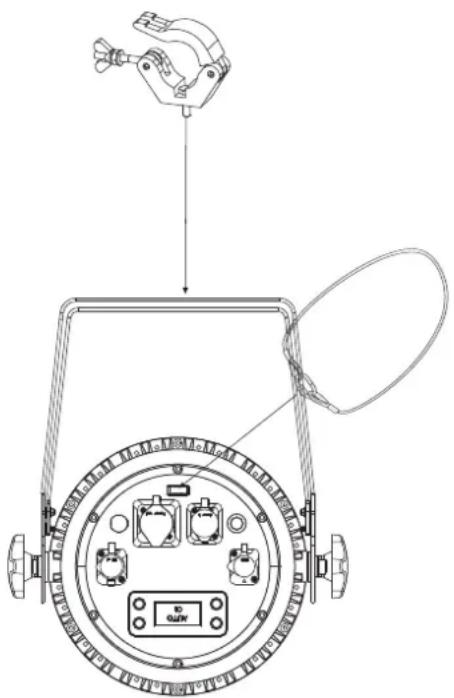

INSTALLATION

WARNUNG! Verletzungsgefahr durch Herabfallen

opf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

Das Gerät lässt sich durch Ausklappen der Bügel auf dem Boden aufstellen oder über einen der Bügel an einer Traverse oder einer anderen geeigneten Struktur befestigen. Die Montage darf niemals freischwingend erfolgen.

1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann. Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.
4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab. Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Für die Befestigung eines Fangseils ist eine entsprechende Öse am Gerät montiert. Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.
5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte Neigung ein und ziehen die Schrauben wieder fest an.
6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion, Verformung und Lockerung zu vermeiden.
7 Achten Sie darauf, dass die Schutzkappen der Anschlüsse bei einer Verwendung im Außenbereich immer geschlossen sind.

Im Lieferumfang befinden sich drei Diffusorscheiben, mit denen sich der Abstrahlwinkel von 15° auf ca. 27°, 30° oder 60° verändern lässt. Schrauben Sie dazu die gewünschte Scheibe an die Vorderseite des Geräts.

DMX512-ANSTEUERUNG

Via DMX-Kabel

Für die Ansteuerung des Geräts per DM-512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige -LR-Anschlüsse.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DM—Eingang DM—IN des Geräts über ein DM—Kabel.
2 Verbinden Sie den DM--Ausgang DM- OUT des Geräts mit dem DM-Eingang des nächsten Geräts in der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind.
3 Am letzten Gerät muss die DM—Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein -LR-Stecker in den DM--Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DM--Geräten sollte das Signal mit Hilfe eines DM--Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Belegung der –LR-Verbindung:

DMX-Ausgang
XLR-Einbaubuchse:

1: Masse
2: Signal (−)
3: Signal (+)

DMX-Eingang
XLR-Einbaustecker:

1: Masse
2: Signal (-)
3: Signal (+)

Deutsch

Drahtlos via QuickDMX

Schließen Sie den QuickDM—Funksender an das DM—Steuergerät an. Nehmen Sie den Funksender und den Scheinwerfer in Betrieb. Stellen Sie dann die Geräte auf den gleichen Übertragungskanal ein. Nutzen Sie dazu am Scheinwerfer die Menüoption „SET 2.4G“. Das DM—Funknetz ist damit aufgebaut und der Scheinwerfer ist mit dem Funksender gekoppelt. Die Zuweisung des Scheinwerfers auf den Funksender bleibt auch beim Ausschalten erhalten.

Übertragungsarten

Mit QuickDM— können Sie flexibel Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt und sogar Mehrpunkt-zu-Mehrpunkt-Verbindungen über große Distanzen und in jeder Umgebung einrichten (lesen Sie hierzu die Dokumentation des Funksenders). Ein QuickDM—Funksender überträgt alle 512 DM—Kanäle an maximal 512 Scheinwerfer. 6 Funksender lassen sich gleichzeitig betreiben, sodass 3072 DM—Kanäle steuerbar sind. Die Reichweite beträgt bis zu 400 m.

Punkt-zu-Punkt-Verbindung:

Punkt-zu-Mehrpunkt-Verbindung:

Die Stromversorgung des Geräts kann mittels Netzspannung und für den mobilen Einsatz auch über den eingebauten Akku erfolgen.

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.

1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein.
2 Drücken Sie die Einschalttaste.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose.
4 Über den Netzausgang POWER OUT können weitere Geräte mit Strom versorgt werden. Zum Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang POWER IN des nächsten Geräts bis alle Geräte angeschlossen sind. Passende Netzkabel sind optional erhältlich. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4 Geräte bei 110/115 Volt Netzspannung zusammenschalten.
5 Achten Sie bitte darauf, die nicht benutzten Steckverbindungen mit Verschlusskappen zu verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

Akku aufladen

Bevor das Gerät zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku vollständig geladen werden. Sie können das Gerät mit dem Netzkabel laden.

1 Schalten Sie das Gerät mit der Einschalttaste ein. Die Akku-Betriebszeit hängt vom Betriebsmodus und der Umgebungstemperatur ab (maximal 26 Stunden). Schalten Sie das Gerät nach dem Betrieb aus.

2 Zum Aufladen des Akkus schließen Sie das Gerät über das Netzkabel an eine Steckdose an. Die Ladezeit beträgt 3 Stunden. Während des Ladevorgangs kann das Gerät weiter betrieben werden.

3 Dank der integrierten Ladeschutzschaltung kann der Akku nicht überladen werden. Trennen Sie dennoch nach dem Aufladen das Gerät vom Netz. Anderenfalls wird auch bei ausgeschaltetem Gerät stets ein geringer Strom verbraucht.

4 Das Gerät erwärmt sich während des Ladevorgangs; dies ist ein normaler Vorgang.

5 Laden Sie einen komplett entladenen Akku möglichst bald auf, um eine Beschädigung des Akkus durch Tiefentladung zu vermeiden. Lagern Sie das Gerät nicht mit komplett entladenem Akku und laden Sie bei langer Lagerung regelmäßig nach.

Maximale Akkulaufzeit Ladezeit
26 Stunden	3 Stunden

Ladezustand

Der Ladezustand des Akkus wird im Display angezeigt. Die Anzeige zeigt den Ladezustand des Akkus in Prozent. Bei niedrigem Ladezustand ist der Akku bald erschöpft und muss geladen werden. Das Gerät kann in diesem Zustand noch einige Minuten weiter betrieben werden. Danach schaltet eine Schutzschaltung gegen Tiefentladung das Gerät automatisch aus.

BEDIENUNG

Schalten Sie das Gerät ein. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DM—gesteuerten Modus über einen handelsüblichen DM—Controller betrieben werden.

Menüstruktur

Um eine Funktion auszuwählen, drücken Sie die Taste MENU so oft, bis die gewünschte Funktion im Display angezeigt wird. Mit ENTER können Sie die gewünschte Funktion anwählen. Mit den Tasten U· und DOWN können Sie den Modus wechseln und Werte einstellen. Bestätigen Sie mit ENTER.

Modus	Anzeige		Funktion
DMX-Betrieb	DM-	12CH ADDR:001-512 12-Kanal-Modus und Startadresse
		6-1CH	ADDR:001-512 6-1-Kanal-Modus und Startadresse
		6-2CH	ADDR:001-512 6-2-Kanal-Modus und Startadresse
		3-CH	ADDR:001-512 3-Kanal-Modus und Startadresse
		2-CH	ADDR:001-512 2-Kanal-Modus und Startadresse
Farbvoreinstellungen	STATIC 01-27		Konstantes Leuchten in einer von 27 Farben
Automatikbetrieb	AUTO	01 Programm 1
		02 Programm 2
		03 Programm 3
		04 Programm 4
		05 Programm 5
		06 Programm 6
		07 Programm 7
		08 Programm 8
		09 Programm 9
Ablaufgeschwindigkeit für den Automatikbetrieb	SPEED 01-09		Ablaufgeschwindigkeit langsam > schnell
Farbmischung	COLOR	R000-255	Rot 0-100%
		G000-255	Grün 0-100%
		B000-255	Blau 0-100%
		W000-255 Weiß 0-100%
		A000-255	Amber 0-100%
		UV000-255	UV 0-100%
Farbtemperatur	TEMPERAT	2700 2700 K
		3200 3200 K
		4300 4300 K
		5600 5600 K
		6500 6500 K
		8000 8000 K
Dimmer	DIMMING 01-99		Gesamthelligkeit (Betriebsarten STATIC, AUTO, COLOR und TEMPERAT), dunkel > hell
Farbüberblendung	FADING	00-99	Farbüberblendung mit zunehmender Geschwindigkeit
Strobe-Effekt	FLASH	00-99	Strobe-Effekt mit zunehmender Geschwindigkeit
Slave-Modus	SLAVE	SLAVE MODE	Slave-Modus
ECO·RO	ECO	OFF	Regulärer Betriebsmodus
		ON	Energiesparmodus
		S-ECO	Super-Energiesparmodus

Deutsch

Wireless 2.4G	SET 2.4G	Rot	Übertragungskanal Drahtlos-DM-
		Grün
		Blau
		R+G
		G+B
		R+B
IR-Fernbedienung	INFRARED	ON IR-Fernbedienung an
		OFF IR-Fernbedienung aus

Standalone-Betrieb

Farbvoreinstellungen

Im Modus STATIC strahlt das Gerät konstant in einer von 27 vorgegebenen Farben.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart STATIC anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten U· und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER.

Automatikbetrieb

Im Automatikbetrieb stehen 9 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart AUTO anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm (01 – 09) mit den Tasten U· und DOWN. Bestätigen Sie mit der Taste ENTER.
2 Drücken Sie die Taste MENU so oft, bis das Display S·EED anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie mit den Tasten U· und DOWN die Ablaufgeschwindigkeit des Programms von 01 (langsam) bis 09 (schnell) ein. Bestätigen Sie mit der Taste ENTER.

Farbmischung

Der Farbmodus COLOR bietet die Möglichkeit, jede der sechsfarbigen LEDs individuell in der Intensität einzustellen. Das Gerät strahlt konstant mit dieser Farbeinstellung.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart COLOR anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Das Display zeigt nun den Buchstaben R für die Farbe Rot an und den dazugehörigen Helligkeitswert. Stellen Sie mit den Tasten U· und DOWN die gewünschte Helligkeit ein.
3 Bestätigen Sie mit der Taste ENTER. Jetzt kann die Grundfarbe Grün eingestellt werden, danach Blau, Weiß, Amber und UV um die gewünschte Farbintensität zu erhalten.

Farbtemperatur

Im Modus TEM·ERAT strahlt das Gerät konstant in Weiß. Die Farbtemperatur des Lichtstrahls ist einstellbar.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart TEM·ERAT anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten U· und DOWN die gewünschte Farbtemperatur. Bestätigen Sie mit der Taste ENTER.

Gesamthelligkeit

Im Modus DIMMING lässt sich die Gesamthelligkeit für die Standalone-Betriebsarten STATIC, AUTO, COLOR und TEMPERAT einstellen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü DIMMING anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten U· und DOWN die gewünschte Helligkeit (01 = dunkel, 99 = hell). Bestätigen Sie mit der Taste ENTER.

Deutsch

Farbüberblendung

Der Modus FADING aktiviert die Farbüberblendung. Die Überblendgeschwindigkeit ist einstellbar.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menu FADING anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten U· und DOWN die gewünschte Geschwindigkeit (00-99). Bestätigen Sie mit der Taste ENTER.

Strobe-Effekt

Der Modus FLASH aktiviert den Strobe-Effekt. Die Blitzgeschwindigkeit ist einstellbar.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü FLASH anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten U· und DOWN die gewünschte Geschwindigkeit (00-99). Bestätigen Sie mit der Taste ENTER.

Master/Slave-Betrieb mit mehreren Geräten

Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DM--Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden.

1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAVE anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Verbinden Sie den DM--Ausgang des Master-Geräts mit dem DM--Eingang des ersten Slave-Geräts. Verbinden Sie dann den DM--Ausgang des ersten Slave-Geräts mit dem DM--Eingang des zweiten Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste Gerät in der Kette sein. Der DM--Eingang darf nicht an einen DM--Controller angeschlossen sein.
3 Wählen Sie am Master-Gerät die gewünschte Betriebsart. Die zusammengeschalteten Geräte arbeiten nun synchron.

Master/Slave-Betrieb über QuickDMX

1 Zum Koppeln der Scheinwerfer stellen Sie über die Menüoption SET 2.4G alle Geräte auf den gleichen Übertragungskanal ein.
2 Wählen Sie am Master-Gerät die gewünschte Betriebsart und an allen Slave-Geräten den Slave-Modus. Die Geräte arbeiten nun synchron.

Energiesparmodus

Der Modus ECO bietet die Möglichkeit die Akkulaufzeit anzupassen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü ECO anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten U· und DOWN die Einstellung ON (Energiesparmodus an) oder OFF (Energiesparmodus aus) bzw. S-ECO für den Super-Energiesparmodus. Bestätigen Sie mit der Taste ENTER. Im Modus S-ECO beträgt die Akkulaufzeit mit einer Farbe 26 Stunden und bei voller Lichtleistung 6 Stunden.

QuickDMX-Übertragungskanal

Mit der Option SET 2.4G lässt sich der Übertragungskanal für den QuickDM--Betrieb einstellen. Erläuterungen entnehmen Sie bitte den entsprechenden Kapiteln.

Deutsch

Fernbedienung IR-7

Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt INFRARED die Einstellung ON. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

Taste Funktion
BLACKOUT	LEDs aus
AUTO	Automatikbetrieb; Programmwahl mit (+)/(-)
STROBE	Strobe-Effekt für Automatikbetrieb;Blitzrate einstellen mit (+)/(-)
S·EED	Ablaufgeschwindigkeit im Automatikbetrieb;Einstellung mit (+)/(-)
DMX	DMX-Betrieb
MANUAL	Farbmodus; Farben wählen mit R/G/B/W/A/UVEinstellung (+)/(-)
FADE	Farbüberblenden, erneut FADE-Taste drücken um dieFADE-Funktion auszuschalten, sowie (+)/(-) zurEinstellung der FADE-Programm-Geschwindigkeit
1-9	Gesamthelligkeit; 1 = dunkel, 9 = hell

Hinweise:

- Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.

- Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und muss auswechselt werden. Drücken Sie dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts und ziehen Sie gleichzeitig den Batteriehalter heraus. Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt.

- Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.

DMX-gesteuerter Betrieb

Anzahl der DMX-Kanäle und DMX-Startadresse einstellen

Für den Betrieb über einen Controller mit DM-512-Protokoll verfügt das Gerät über 12 Steuerkanäle. Es kann aber auch in einen Modus mit 2, 3, 6-1 oder 6-2 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DM--Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DM--Controller. Lesen Sie hierzu die Dokumentation des Geräts.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart DMX anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Das Display zeigt 2 CH (2 DM--Kanäle), 3 CH (3 DM--Kanäle), 6-1 CH (6-1 DM--Kanäle), 6-2 CH (6-2 DM--Kanäle) oder 12 CH (12 DM--Kanäle) an. Wählen Sie mit den Tasten U· und DOWN die gewünschte Anzahl der DM--Kanäle. Bestätigen Sie mit der Taste ENTER.
3 Das Menü für die DM--Startadresse wird aufgerufen ADDR:***. Stellen Sie die Adresse mit den Tasten U· und DOWN ein. Bestätigen Sie mit der Taste ENTER.
4 Beim Empfang von DM--Steuersignalen steht im Display DM-. Fehlen die DM--Steuersignale, blendet das Display NO SIGNAL ein.

Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DM--Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

Funktionen im DMX-Betrieb

2-Kanal-Modus

Kanal Wert Funktion
1 Masterdimmer	000 – 255	Zunehmende Helligkeit 0 – 100%
2 Farbvoreinstellungen	000 – 009 Keine	Funktion
	010 – 019 Rot
	020 – 029 Grün
	030 – 039 Blau
	040 – 049 Weiß
	050 – 059 Amber
	060 – 069 UV
	070 – 079 Gelb
	080 – 089 Magenta
	090 – 099 Cyan
	100 – 109 Dunkelorange
	110 – 119 Grüngelb
	120 – 129 Lachs
	130 – 139 Türkis
	140 – 149 Hellgrün
	150 – 159 Orange
	160 – 169 Strohgelb
	170 – 179 Lavendel
	180 – 189 Hellblau
	190 – 199 Dunkelblau
	200 – 209 Pink
	210 – 255 Voll an

3-Kanal-Modus

Kanal Wert Funktion
1	000 – 255 Rot 0-100%
2	000 – 255 Grün 0-100%
3	000 – 255 Blau 0-100%

6-1-Kanal-Modus

Kanal Wert Funktion
1	000 – 255 Rot 0-100%
2	000 – 255 Grün 0-100%
3	000 – 255 Blau 0-100%
4	000 – 255 Weiß 0-100%
5	000 – 255 Amber 0-100%
6	000 – 255 UV 0-100%

6-2-Kanal-Modus

Kanal Wert Funktion
1 Masterdimmer	000 – 255 Gesamthelligkeit 0-100%
2 Strobe-Effekt	000 – 009 Keine	Funktion
	010 – 255 Strobe mit zunehmender Geschwindigkeit
3 Farbvoreinstellungen für die Werte 010 – 255 im 3-Kanal-Modus muss in Kanal 4 der Wert auf 000 – 009 stehen	000 – 009 Keine	Funktion
	010 – 019 Rot
	020 – 029 Grün
	030 – 039 Blau
	040 – 049 Weiß
	050 – 059 Amber
	060 – 069 UV
	070 – 079 Gelb
	080 – 089 Magenta
	090 – 099 Cyan
	100 – 109 Dunkelorange
	110 – 119 Grüngelb
	120 – 129 Lachs
	130 – 139 Türkis
	140 – 149 Hellgrün
	150 – 159 Orange
	160 – 169 Strohgelb
	170 – 179 Lavendel
	180 – 189 Hellblau
	190 – 199 Dunkelblau
	200 – 209 Pink
	210 – 255 Voll an
4 Interne -rogramme	000 – 009 Keine	Funktion
	010 – 019 Automatisches Programm 1
	020 – 029 Automatisches Programm 2
	030 – 039 Automatisches Programm 3
	040 – 049 Automatisches Programm 4
	050 – 059 Automatisches Programm 5
	060 – 069 Automatisches Programm 6
	070 – 079 Automatisches Programm 7
	080 – 089 Automatisches Programm 8
	090 – 099 Automatisches Programm 9
	100 – 255 Keine	Funktion

Deutsch

5Ablaufgeschwindigkeit	000 – 255 Gesch	windigkeit interne Programme, zunehmend
6Farbtemperaturfür die Werte 010 – 255im 6-Kanal Modusmuss in Kanal 3 + 4 derWert auf 000 – 009 stehen	000 – 009 Keine	Funktion
	010 – 049 Weiß	2700 K
	050 – 089 Weiß	3200 K
	090 – 129 Weiß	4300 K
	130 – 169 Weiß	5600 K
	170 – 209 Weiß	6500 K
	210 – 255 Weiß	8000 K

12-Kanal-Modus

Kanal Wert Funktion
1 Masterdimmer	000 – 255 Gesamthelligkeit 0-100%
2 Strobe-Effekt	000 – 009 Keine Funktion
	010 – 255 Strobe mit zunehmender Geschwindigkeit
3	000 – 255 Rot 0-100%
4	000 – 255 Grün 0-100%
5	000 – 255 Blau 0-100%
6	000 – 255 Weiß 0-100%
7	000 – 255 Amber 0-100%
8	000 – 255 UV 0-100%
9 Farbvoreinstellungen für die Werte 010 – 255 im 9-Kanal-Modus muss in Kanal 10 der Wert auf 000 – 009 stehen	000 – 009 Keine Funktion
	010 – 019 Rot
	020 – 029 Grün
	030 – 039 Blau
	040 – 049 Weiß
	050 – 059 Amber
	060 – 069 UV
	070 – 079 Gelb
	080 – 089 Magenta
	090 – 099 Cyan
	100 – 109 Dunkelorange
	110 – 119 Grüngelb
	120 – 129 Lachs
	130 – 139 Türkis
	140 – 149 Hellgrün
	150 – 159 Orange
	160 – 169 Strohgelb
	170 – 179 Lavendel
	180 – 189 Hellblau
	190 – 199 Dunkelblau
	200 – 209 Pink
	210 – 255 Voll an
10 Interne -rogramme	000 – 009 Keine Funktion
	010 – 019 Automatisches Programm 1
	020 – 029 Automatisches Programm 2
	030 – 039 Automatisches Programm 3
	040 – 049 Automatisches Programm 4
	050 – 059 Automatisches Programm 5
	060 – 069 Automatisches Programm 6
	070 – 079 Automatisches Programm 7
	080 – 089 Automatisches Programm 8
	090 – 099 Automatisches Programm 9
	100 – 255 Keine Funktion
11 Ablaufgeschwindigkeit	000 – 255 Geschwindigkeit Interne Programme, zunehmend

Deutsch

12Farbtemperaturfür die Werte010 – 255im 12-Kanal-Modusmuss in Kanal 9 + 10 derWert auf 000 – 009 stehen	000 – 009 Keine	Funktion
	010 – 049 Weiß	2700 K
	050 – 089 Weiß	3200 K
	090 – 129 Weiß	4300 K
	130 – 169 Weiß	5600 K
	170 – 209 Weiß	6500 K
	210 – 255 Weiß	8000 K

REINIGUNG UND WARTUNG

Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann.

1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.

Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

TECHNISCHE DATEN

Spannungsversorgung: 100-240 V AC, 50/60 Hz
Schutzklasse: I
Schutzart: IP65
Stromanschluss: Batterie/Akku eingebaut
Stromausgang: IP T-Con (W) Einbauversion
Akkutyp: 1 x Lithium-Ion 22,2 V, 4400 mAh, 97,68 Wh,
Akku: Betriebsdauer bis zu 26h je nach verwendetem Programm, Ladedauer 3h
LED: 14 x 10 W 6in1 HCL RGBWA/UV (homogene Farbmischung)
Farbtemperatur: 2700-8000 K
Blitzrate: 0-20 Hz
Ausstattung: Frostfilter
DM—Kanäle: 2, 3, 6-1, 6-2, 12
DM—Eingang: 3-pol –LR (M) Einbauversion IP
DM—Ausgang: 3-pol –LR (W) Einbauversion IP
Lüfter:	Ohne, da konvektionsgekühlt
Ansteuerung:	DM–
	QuickDM– eingebaut
	Stand-alone
	IR-Fernbedienung
	Master/Slave-Funktion
Abstrahlwinkel (1/2 Peak):	15° (27°, 30°, 60°)
Gehäusefarbe:	Schwarz
Trägerfrequenz:	2,4 GHz

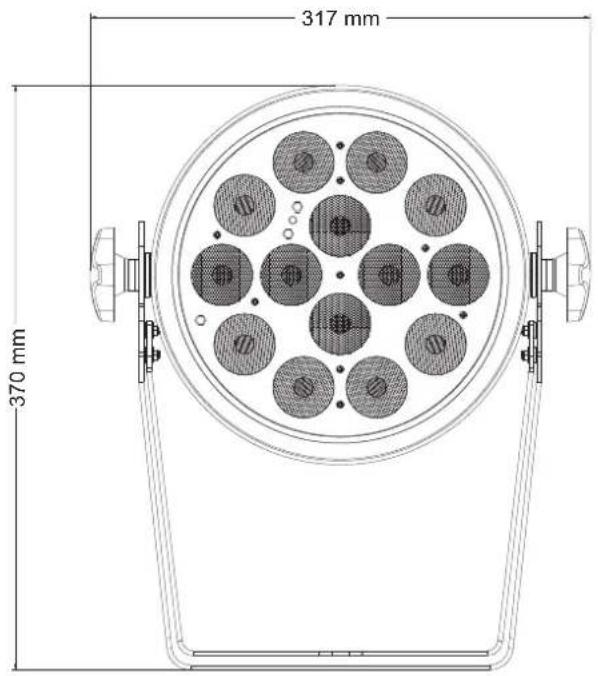

Breite:	31,7 cm
Höhe:	37,0 cm
Tiefe: 22,7 cm
Gewicht: 7,50 kg

Fernbedienung
Batterie:	1 x Knopfzelle 3,0 V CR2032 Lithium-Mangan eingebaut

Deutsch

Zubehör

EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320
PSSO DM– Kabel IP65 3pol 3m sw Best.-Nr. 3022783C
EUROLITE QuickDM– Funksender/Empfänger Best.-Nr. 70064703
EUROLITE QuickDM– Funksender Best.-Nr. 70064700
EUROLITE Diffusorscheiben Set 1 Best.-Nr. 51914179
EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561

Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 08.04.2020

USER MANUAL

eurolite®

AKKU IP PAR 14 HCL QuickDMX
