TREDANSEN 705.140.15 - Rolladen IKEA - Kostenlose Bedienungsanleitung

Produkttyp	Rollo
Marke	IKEA
Modell	TREDANSEN 705.140.15
Maße (B x H)	60 x 195 cm
Gewicht	1,5 kg
Stromversorgung	Keine (manueller Betrieb)
Stoffmaterial	100 % Polyester
Mechanismus	Kettenaufzug
Farbe	Weiß
Sonnenschutzfunktion	Teilweise Verdunkelung
Montage	Wand- oder Deckenmontage
Pflege und Reinigung	Entstauben mit einem weichen Tuch oder Staubsauger, Reinigung mit einem feuchten Schwamm und mildem Reinigungsmittel
Sicherheit	Vorhandensein einer Zugkette: Außerhalb der Reichweite von Kleinkindern halten, um Strangulationsgefahr zu vermeiden
Ersatzteile und Reparierbarkeit	Ersatzteile im IKEA-Einrichtungshaus oder online erhältlich
Garantie	Gesetzliche Gewährleistung (2 Jahre)
Verwendung	Innenbereich, für Fenster

Häufig gestellte Fragen - TREDANSEN 705.140.15 IKEA

Wie installiere ich das Rollo TREDANSEN?

Befestigen Sie die Halterungen mit den beiliegenden Schrauben an der Wand oder Decke. Setzen Sie das Rollo in die Halterungen ein und clipsen Sie die Endkappen. Befolgen Sie die Schritt-für-Schritt-Montageanleitung, die dem Produkt beiliegt.

Wie reinige ich das Rollo TREDANSEN?

Regelmäßig mit einem weichen Tuch oder einem Staubsaugerbürstenaufsatz entstauben. Bei Flecken mit einem feuchten Schwamm und mildem Reinigungsmittel reinigen. Keine Scheuermittel verwenden.

Ist das Rollo TREDANSEN verdunkelnd?

Das TREDANSEN Rollo bietet eine teilweise Verdunkelung. Es filtert die Helligkeit, blockiert aber nicht das gesamte Licht. Für eine vollständige Verdunkelung wählen Sie ein Rollo aus der TREDANSEN blackout Serie.

Wie stelle ich die Federspannung des Rollos ein?

Um die Spannung einzustellen, rollen Sie das Rollo vollständig ab und nehmen Sie es dann aus den Halterungen. Wickeln Sie den Stoff manuell auf die Rolle, um die Spannung zu erhöhen, oder wickeln Sie ihn ab, um sie zu verringern. Achtung: Dieser Vorgang kann Kraft erfordern.

Lässt sich das Rollo TREDANSEN leicht kürzen?

Ja, das Rollo kann gekürzt werden, indem Sie die Rolle und den Stoff auf die gewünschte Länge zuschneiden. Verwenden Sie eine Metallsäge für die Rolle und eine Schere für den Stoff. Schneiden Sie bei Bedarf das Zugband nach.

Was tun, wenn die Kette des Rollos zu lang ist?

Sie können die Kette kürzen, indem Sie überflüssige Glieder entfernen. Verwenden Sie eine Zange, um ein Glied zu öffnen, entfernen Sie den Überschuss und schließen Sie das Glied wieder. Achten Sie darauf, dass die Kette funktionsfähig bleibt.

Ist das Rollo TREDANSEN für Dachfenster geeignet?

Nein, dieses Rollo ist für senkrechte Fenster konzipiert. Für Dachfenster verwenden Sie ein spezielles Rollo wie das PRYDA oder TRYGG.

Wie bestelle ich Ersatzteile für das TREDANSEN?

Ersatzteile (Stoff, Rolle, Halterungen, Kette) sind in den IKEA Einrichtungshäusern oder auf IKEA.com erhältlich. Geben Sie die Artikelnummer 705.140.15 an, um kompatible Teile zu finden.

Kann das Rollo TREDANSEN im Badezimmer verwendet werden?

Ja, es ist dank seines Polyesterstoffs feuchtigkeitsbeständig. Vermeiden Sie jedoch längeren Kontakt mit Wasser, um die Mechanik nicht zu beschädigen.

Wie entferne ich das Rollo TREDANSEN zur Reinigung?

Heben Sie das Rollo leicht an, um die Endkappen von den Halterungen zu lösen. Ziehen Sie das Rollo vorsichtig nach vorne, um es zu befreien. Gehen Sie in umgekehrter Reihenfolge vor, um es wieder einzusetzen.

BEDIENUNGSANLEITUNG TREDANSEN 705.140.15 IKEA

Dieses Produkt kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Kenntnis oder Erfahrung benutzt werden, sofern sie in die sichere Benutzung und Handhabung des Produkts eingewiesen wurden und die damit verbundenen Risiken verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Unterhalt dürfen von Kindern nicht ohne Anleitung/Aufsicht ausgeführt werden.

ACHTUNG:

Alle Anleitungen befolgen, da unsachgemäße Installation schwere Verletzungen zur Folge haben kann.

Diese Anleitung für zukünftigen Gebrauch aufbewahren.

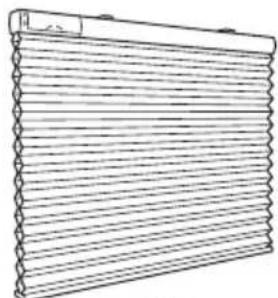

Dieses Paket enthält ein kabelloses Rollo (1), eine Fernbedienung (2), einen Signalverstärker (3), ein Netzteil (4) und einen Akkusatz (5).

Signalverstärker (3)

Netzteil (4)

Akkusatz (5)

Diese Produkte sind bereits einander zugeordnet, daher einfach das Netzteil an den Signalverstärker anschließen und dann in eine Steckdose in der Nähe stecken. Anschließend das Rollo am Fensterrahmen anbringen und den Akkusatz einsetzen.

Gebrauchsanleitung

Das Netzteil an eine Steckdose anschließen. Den Signalverstärker in den freien Ausgang stecken.

Zum Aufladen nur ein USB-Kabel verwenden, das für das Gerät empfohlen wird; defekte Kabel sofort entfernen.

Funktionen der Fernbedienung

Nachoben:

Zum Hochziehen des Rollos drücken.

Nach unten:

Zum Herunterlassen des Rollos drücken.

Koppeln: Wird zum Zuordnen von IKEA Home smart Produkten zum System verwendet.

WICHTIG: Der Signalverstärker muss an das Stromnetz angeschlossen sein, um das Rollo per Fernbedienung zu steuern!

Signalverstärkerfunktion

Mit einem TRÄDFRI Signalverstärker lässt sich die Reichweite von IKEA Home smart Produkten vergrößern und verstärken.

Benutzung des steuerbaren Rollos

Um das Rollo ganz nach oben zu ziehen:

Die „Nach oben“-Taste an der Fernbedienung oder am Rollo einmal (kurz) drücken.

Um das Rollo ganz nach unten herunterzulassen:

Die „Nach unten“-Taste an der Fernbedienung oder am Rollo einmal (kurz) drücken.

Um das Rollo hochzuziehen:

Die „Nach oben“-Taste an der Fernbedienung oder am Rollo gedrückt halten.

Solange die Taste gedrückt wird, wird das Rollo nach oben gezogen. Sobald die gewünschte oder die maximale Höhe erreicht ist, die Taste nicht mehr drücken.

Um das Rollo herunterzulassen:

Die „Nach unten“-Taste an der Fernbedienung oder am Rollo gedrückt halten.

Solange die Taste gedrückt wird, wird das Rollo heruntergelassen. Sobald die gewünschte oder die maximale Ausdehnung erreicht ist, die Taste nicht mehr drücken.

Einstellen der gewünschten Mindesthöhe:

Nur die Tasten am Rollo können hierfür verwendet werden.

Das Rollo in die gewünschte Höhe bringen. Danach entweder die „Nach oben“- oder „Nach unten“-Taste am Rollo zweimal drücken, um diese Position als die neue Mindesthöhe zu speichern.

Das Rollo wird sich leicht nach oben und unten bewegen, um die Einstellung zu bestätigen.

Die Mindesthöhe neu einstellen:

Um die Mindesthöhe zu ändern oder wieder zur voreingestellten Höhe zurückzukehren, zuerst das Rollo in die oberste Position ziehen. Danach entweder die „Nach oben“- oder „Nach unten“-Taste am Rollo zweimal drücken.

Das Rollo wird sich leicht nach oben und unten bewegen, um die Einstellung zu bestätigen.

Die oben aufgeführten Schritte wiederholen, um eine neue gewünschte Mindesthöhe einzustellen.

Schief hängendes Rollo korrigieren

Sollte das Rollo beim Herunterlassen hängen bleiben, kann es in Schieflage geraten. Das Rollo dann komplett nach oben ziehen, um es wieder auszurichten.

Geräte mit der Fernbedienung koppeln

Koppeln: IKEA Home smart Produkte zum System hinzufügen.

Diese Schritte befolgen, um weitere steuerbare Rollos zum System zu ergänzen. Dabei sollte das Rollo eingeschaltet sein.

1. Die rückseitige Abdeckung an der Fernbedienung öffnen. Dort befindet sich die Zuordnungstaste.
2. Beide Tasten am Rollo kurz drücken. Dies aktiviert das Gerät und es ist für 2 Minuten zum Koppeln bereit.
3. Die Fernbedienung an das Rollo halten, das hinzugefügt werden soll (höchstens 5 cm entfernt) (1).
4. Die Zuordnungstaste an der Fernbedienung für mindestens 10 Sekunden gedrückt halten.
5. Ein rotes LED-Licht leuchtet an der Fernbedienung auf. Am steuerbaren Rollo beginnt ein weißes LED-Licht zu schimmern und blinken, bis die Geräte erfolgreich zugeordnet sind.

Einer Fernbedienung können bis zu 10 steuerbare Rollos zugeordnet werden.

Immer nur jeweils ein Rollo zuordnen. Bei Schwierigkeiten beim Zuordnen mehrerer Rollos, die bereits gekoppelten kurz durch Herausnehmen der aufladbaren Akkus im Rollo von der Verbindung trennen. Dies hilft beim Zuordnen der Rollos.

Batteriewechsel bei der Fernbedienung

Wenn die Fernbedienung regelmäßig und bestimmungsgemäß verwendet wird, hält die Batterie ca. 2 Jahre. Wenn bei Betätigung der Fernbedienung ein rotes LED-Licht aufleuchtet, ist es Zeit, die Batterie zu wechseln. Den rückwärtigen Deckel öffnen und die Batterie durch eine neue CR2032-Batterie ersetzen.

ACHTUNG!

Bei Verwendung falscher Batterien besteht Explosionsgefahr. Verbrauchte Batterien gemäß Anleitung entsorgen.

Den Akkusatz laden

Der beigepackte Akkusatz für das steuerbare Rollo wird mithilfe eines Signalverstärkers geladen. Zum Laden das enthaltene USB-Kabel verwenden. Bei normaler Nutzung sollte ein Akkusatz ca. alle 6 Monate geladen werden. Die LED-Anzeige am Akkusatz zeigt den Status an.

Status der LED-Anzeige:

Akku wird geladen: LED leuchtet dauerhaft. Ladevorgang beendet: LED aus. Störung: LED blinkt.

Auf Werkseinstellungen zurücksetzen

Nach dem Zurücksetzen des Signalverstärkers auf Werkseinstellung muss die Fernbedienung erneut mit dem Signalverstärker und anschließend die Fernbedienung wieder mit dem Rollo gekoppelt werden.

Signalverstärker:

Mit einer Nadel oder Büroklammer mind. 5 Sekunden lang in die Stiftöffnung auf der Unterseite des Signalverstärkers drücken.

von 5 Sekunden 4-mal drücken. Ein rotes LED-Licht leuchtet auf und zeigt so an, dass die Fernbedienung zurückgesetzt wurde.

Steuerbares Rollo:

Beide Tasten 5 Sekunden lang gedrückt halten. Ein weißes LED-Licht blinkt 4-mal auf, um die Zurücksetzung zu bestätigen.

Wissenswertes

Das Netzteil kann zum Laden des Akkusatzes verwendet werden.

• USB-Kabellänge und -qualität wirken sich auf die Ladegeschwindigkeit und -leistung aus.
• Während des Ladevorgangs können sich die Komponenten erwärmen. Das ist normal und sie kühlen nach dem Aufladen langsam ab.
• Zum Reinigen des Ladegeräts oder bei Nichtbenutzung den Netzstecker herausziehen.
• Der Akkusatz sollte nicht für längere Zeit entladen bleiben.
• Der Akkusatz darf nicht geladen werden, wenn er in Kontakt ist mit brennbarem Material, z. B. Textilien.
• Der Akkusatz darf nur in Verbindung mit IKEA Produkten eingesetzt werden.

ACHTUNG!

Kabelloses Rollo:

• Die enthaltenen Geräte sind nur für den Gebrauch im Haus geeignet und können bei Temperaturen von 0° C bis +40° C benutzt werden.
• Aufbewahrungstemperatur: -20°C bis 25°C.
• Geräte keiner direkten Sonnenbestrahlung oder anderen Wärmequellen aussetzen; dies kann zu Überhitzung führen. • Die Distanz zwischen Sender und Empfänger wird in Freifeldmessung ermittelt.
• Unterschiedliche Gebäudematerialien und die Positionierung der Geräte können Auswirkungen auf die Qualität der Funkreichweite haben.

ACHTUNG:

Netzteil:

• Die Steckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein. - Wenn eines der Geräte beschädigt ist, sollte es nicht mehr verwendet, sondern sofort entsorgt werden. - Feuchte, nasse und staubige Räume meiden, damit die Geräte nicht beschädigt werden. - Niemals ein falsches oder schadhaftes USB-Kabel zum Laden benutzen – das kann dem Produkt schaden und die Geräte beschädigen.

Empfohlene Sicherheitsvorkehrungen und technische Informationen: siehe Netzteilrückseite.

ACHTUNG

Akkusatz:

• Der Akkusatz darf nicht verändert, zerlegt, geöffnet oder Schlägen und Stößen ausgesetzt werden.
• Den Akkusatz weder Regen noch Feuchtigkeit aussetzen.
• Risiko von Brand oder Brandschäden/-verletzungen. Der Akkusatz darf nicht über 60°C erhitzt und nicht verbrannt werden.
• Den Akkusatz von offenem Feuer und direkter Sonnenbestrahlung fernhalten, um Überhitzung zu vermeiden.
• Das Produkt von Hochspannungsgeräten fernhalten.
• Dieses Produkt ist kein Spielzeug und muss außer Reichweite von Kindern gehalten werden. Sicherstellen, dass alle, die dieses Produkt benutzen, diese Warnhinweise/Anleitung lesen und befolgen.
• Den Akkusatz und dessen Zellen nicht kurzschließen.
• Falls eine Zelle undicht sein sollte, darauf achten, dass die Flüssigkeit nicht mit der Haut oder den Augen in Kontakt kommt.

Produktinstandhaltung

Niemals versuchen, das Produkt selbst zu reparieren. Durch das Öffnen oder Entfernen von Teilen besteht Gefahr, sich gefährlichen Spannungen und anderen Risiken auszusetzen.

Technische Daten

Typ:	E2103TREDANSEN	E1746 Signalverstärker	E1766 Fernbedienung
Eingang: 7,2 V DC, 2,0 A	5,0 V DC, 1,0 A 3,0 V, CR203	2-Batterie
Reichweite: 10 m (Freife)	dmessung)
	Nur für den Innenbereich geeignet.
Frequenzbereich: 2400	-2483,5 MHz
Ausgangsleistung: 9,6 d	dBm (EIRP) 9,6 dBm (EIRP) 7	3 dBm (EIRP)

Netzteil

Typ: ICPSW5-5EU-1A

ICPSW5-5GB-1

Eingang: 100-240 VAC, 50/60 Hz, 0,2 A

Ausgang: 5,0 V DC

Maximale Gesamtbelastung: 1,0 A, 5,0 W

Durchschnittliche aktive Effizienz: 78,3 %

Wirkungsgrad bei geringer

Belastung (10 %): 66,9 %

Leistungsaufnahme bei Nulllast: 0,03 W

Akkusatz

Modell: BRAUNIT Akkusatz

Typ: ICBL7.2-18-USB-A1

Kapazität: 2600 mAh/18,72 Wh

Eingang:

8,4 V DC, 2,0 A (Vierstiftkontakt)

Ausgang: 7,2 V DC, 2,0 A

Mit aufladbarem Lithium-Ionen-Akku.

Nur für den Gebrauch in Innenräumen geeignet.

Hersteller: IKEA of Sweden AB

(Handelsregisternummer: 556074-7551)

Adresse: Box 702, SE 343 81 Älmhult, SCHWEDEN

Das Symbol mit der durchgestrichenen Abfalltonne bedeutet, dass das Produkt getrennt vom Haushaltsabfall entsorgt werden muss. Das Produkt muss gem. der örtlichen Entsorgungsvorschriften der Wiederverwertung zugeführt werden. Durch separate Entsorgung des Produkts trägst du zur Minderung des Verbrennungs- oder Deponieabfalls bei und reduzierst eventuelle negative Einwirkungen auf die menschliche Gesundheit und die Umwelt. Weitere Informationen im IKEA Einrichtungshaus.
