RL34T662ESA - Kühlschrank SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Kühlschrank
Marke	Samsung
Modell	RL34T662ESA
Energieeffizienzklasse	A+++
Gesamtnutzvolumen	340 L
Maße (H × B × T)	1780 × 595 × 650 mm
Nettogewicht	70 kg
Stromversorgung	220-240 V, 50 Hz
Kältemitteltyp	R600a
Geräuschpegel	35 dB
Kühlfunktion	Multi-Strömung, Umluftkühlung
Innenbeleuchtung	LED
Wasserspender	Integriert
Flaschenregal	Ja (herausnehmbar)
Türfächer	4 (verstellbar)
Gemüseschublade	2 mit Feuchtigkeitsregulierung
Gefrierschrank	Unteres Fach, 100 L
Lagerzeit bei Störung	12 Stunden
Umgebungstemperatur Betrieb	10 °C bis 43 °C
Pflege und Reinigung	Regelmäßig mit einem weichen Tuch und Seifenwasser reinigen; bei Bedarf abtauen
Sicherheit	Kindersicherung, Tür-offen-Alarm
Ersatzteile	Erhältlich über den Samsung-Kundendienst oder autorisierte Händler

Häufig gestellte Fragen - RL34T662ESA SAMSUNG

Was ist die ideale Temperatur für Kühlschrank und Gefrierschrank?

Die empfohlene Temperatur für den Kühlschrank beträgt +4 °C und für den Gefrierschrank -18 °C. Diese Temperaturen gewährleisten eine optimale Lebensmittelkonservierung.

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie die Tasten oder den Einstellknopf im Inneren des Kühlschrankfachs. Digitale Modelle zeigen die Temperatur an; drücken Sie die Pfeile, um sie anzupassen, warten Sie 24 Stunden auf Stabilisierung.

Was tun, wenn die Alarmleuchte aufleuchtet?

Eine Alarmleuchte kann auf eine nicht richtig geschlossene Tür, eine zu hohe Temperatur oder einen Defekt hinweisen. Überprüfen Sie den Türverschluss, öffnen Sie nicht zu oft und lassen Sie Luft zirkulieren.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz, nehmen Sie die Ablagen und Behälter heraus, reinigen Sie mit einem weichen Tuch und warmem Seifenwasser, spülen und trocknen Sie ab. Verwenden Sie niemals scheuernde Reinigungsmittel.

Warum macht das Gerät Geräusche?

Geräusche sind normal: der Kompressor, die Zirkulation des Kältemittels und die Lüfter. Klick- oder Brummgeräusche sind üblich. Wenn das Geräusch ungewöhnlich wird, überprüfen Sie die Stabilität oder rufen Sie einen Techniker.

Wie wechsle ich die Glühbirne des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Abdeckung der Beleuchtung, schrauben Sie die defekte Glühbirne heraus und ersetzen Sie sie durch eine Glühbirne desselben Typs (LED oder Glühlampe je nach Modell). Achtung: Einige Modelle haben eine nicht austauschbare LED-Beleuchtung.

Der Wasserspender funktioniert nicht, was tun?

Überprüfen Sie die Wasserzufuhr, den Filter (ob verstopft), tauen Sie bei Bedarf ab und stellen Sie sicher, dass die Temperatur des Gefrierschranks ausreichend niedrig ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Kundendienst.

Wie interpretiere ich die Fehlercodes auf dem Display?

Codes wie 'Er' (Error) oder 'CF' (Control Failure) weisen auf eine Fehlfunktion hin. Konsultieren Sie die Bedienungsanleitung für den genauen Code: 'Er-01' kann ein Sensor sein, 'CF' ein Problem mit der Platine. Setzen Sie das Gerät zurück, indem Sie es 5 Minuten vom Stromnetz trennen.

Wo finde ich Ersatzteile für diesen Kühlschrank?

Die Teile sind auf der Samsung-Website (service.teile) oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer (RL34T662ESA), um die Referenzen zu identifizieren.

Welche Energieauswirkungen hat dieses Modell?

Die Klasse A+++ garantiert einen Verbrauch von etwa 150 kWh/Jahr. Zur Optimierung stellen Sie das Gerät an einen gut belüfteten Ort, fern von Wärmequellen, und überladen Sie die Fächer nicht.

BEDIENUNGSANLEITUNG RL34T662ESA SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung 03 Auszug 04 Handgriffe (nur bestimmte Modelle) 05 Mittleres Scharnier 06 Strichcode-Aufkleber 07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

⚠ VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlöchern an, nachdem Sie den Griff abgenommen haben.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen und den Handgriff zu entfernen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

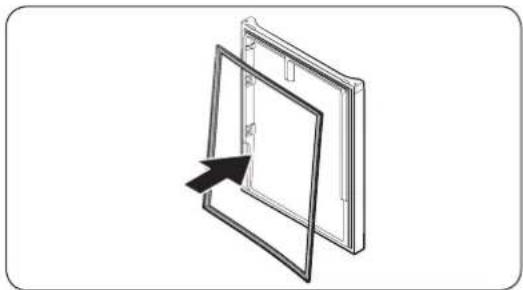

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11 mm-Schlüssel

10 mm-Steckschlüssel, 8 mm-Steckschlüssel, 10 mm-Schlüssel

Deutsch

Wechseln des Türanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)“.)

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tür des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.
2. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kühl-/Gefrierkombination.

- Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

1. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Achten Sie darauf, nicht zu kräftig an den Verbindern zu ziehen.

1. Trennen Sie den Kabelverbinder (A).

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschlüssel (8 mm).

⚠ VORSICHT

Halten Sie die Tür des Kühlabteils fest, damit sie nicht herunterfällt, während Sie die Schrauben entfernen.

1. Öffnen Sie die Tür des Kühlabteils, und heben Sie dann die Tür nach oben aus dem mittleren Scharnier. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Öffnen Sie die Tür des Gefrierabteils und verwenden Sie einen Steckschlüssel (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfernen.

1. Während die Tür des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kühl-/Gefrierkombination heraus. Trennen Sie das untere Scharnier (A) von der Tür des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tür des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

⚠ VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällt, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschlüssel (10 mm).
2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

! VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
