H81M-P32 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	H81M-P32
Formfaktor	Micro-ATX
CPU-Sockel	LGA1150
Chipsatz	Intel H81
Speichertyp	DDR3
Anzahl Speichersteckplätze	2 (max. 16 GB)
Unterstützte Speicherfrequenz	1600/1333/1066 MHz
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
SATA-Speicher	2 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
USB-Anschlüsse hinten	2 x USB 3.0, 4 x USB 2.0
Audio	Realtek ALC887, 8-Kanal HD
Netzwerk	Realtek RTL8111G Gigabit Ethernet
Stromanschluss	24-pin ATX, 4-pin CPU
Abmessungen (B x T)	22,6 x 17,3 cm
Nettogewicht	0,5 kg
Unterstütztes Betriebssystem	Windows 8.1, 8, 7 (64/32 Bit)
Pflege	Mit einem trockenen, weichen Tuch reinigen; keine Flüssigkeiten verwenden.
Sicherheit	Überspannungsschutz, CE/FCC-Konformität.
Ersatzteile und Reparierbarkeit	Verfügbar über MSI-Support; Herstellergarantie 2 Jahre.
Allgemeine Informationen	Bedienungsanleitung als PDF-Download; mehrsprachige Optionen.

Häufig gestellte Fragen - H81M-P32 MSI

Welche Prozessoren sind mit dem MSI H81M-P32 kompatibel?

Das Mainboard unterstützt Intel Core i7, i5, i3, Pentium und Celeron Prozessoren für Sockel LGA1150 (Haswell und Haswell Refresh).

Welchen RAM-Typ verwenden und wie hoch ist die maximale Kapazität?

Es akzeptiert DDR3 non-ECC, bis zu 16 GB insgesamt (2 Riegel à 8 GB), mit Frequenzen 1600/1333/1066 MHz.

Wie aktualisiere ich das BIOS des MSI H81M-P32?

Laden Sie die BIOS-Datei von der MSI-Website herunter, legen Sie sie auf einen FAT32-USB-Stick und verwenden Sie das M-Flash-Dienstprogramm im BIOS.

Ist das MSI H81M-P32 Mainboard mit Windows 10 kompatibel?

Ja, obwohl die Anleitung Windows 8.1/7 angibt, funktioniert es auch unter Windows 10 mit den entsprechenden Treibern.

Wie ist die Anordnung der Stromanschlüsse?

Es benötigt ein Standard-ATX-Netzteil mit einem 24-Pin-Hauptanschluss und einem 4-Pin-CPU-Anschluss.

Wie viele SATA-Anschlüsse bietet das MSI H81M-P32?

Es verfügt über 4 SATA-Anschlüsse: 2 mit SATA 6 Gb/s (SATA1/2) und 2 mit SATA 3 Gb/s (SATA3/4).

Kann ich eine M.2-SSD auf diesem Mainboard verwenden?

Nein, das MSI H81M-P32 hat keinen M.2-Steckplatz. Verwenden Sie 2,5-Zoll- oder 3,5-Zoll-SATA-Festplatten.

Welche Videoausgänge sind verfügbar?

Es verfügt über einen VGA- (D-Sub) und einen DVI-D-Ausgang für die integrierte Grafik des Intel-Prozessors.

Wie setze ich das BIOS auf die Standardeinstellungen zurück?

Sie können die CMOS-Batterie für 10 Sekunden entfernen oder den Jumper JBAT1 verwenden (Kappe auf Stifte 2-3 verschieben, dann zurück auf 1-2).

Was tun, wenn das Mainboard nach dem Einbau nicht startet?

Überprüfen Sie die Stromanschlüsse, den korrekten Sitz von CPU und RAM, und versuchen Sie, mit nur einem Speicherriegel zu starten.

BEDIENUNGSANLEITUNG H81M-P32 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektr- und Elektronik-Altgerate)duren Elektr- und Elektronik-Altgerate nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beaufragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zureckzunehmen.itte entsorgten Sie thesepu object zum gegebenen Zeitpunkt ausschlisslich an einer lokalen Altgeratesammelstelle in Ihr Nane.

FRANÇAIS

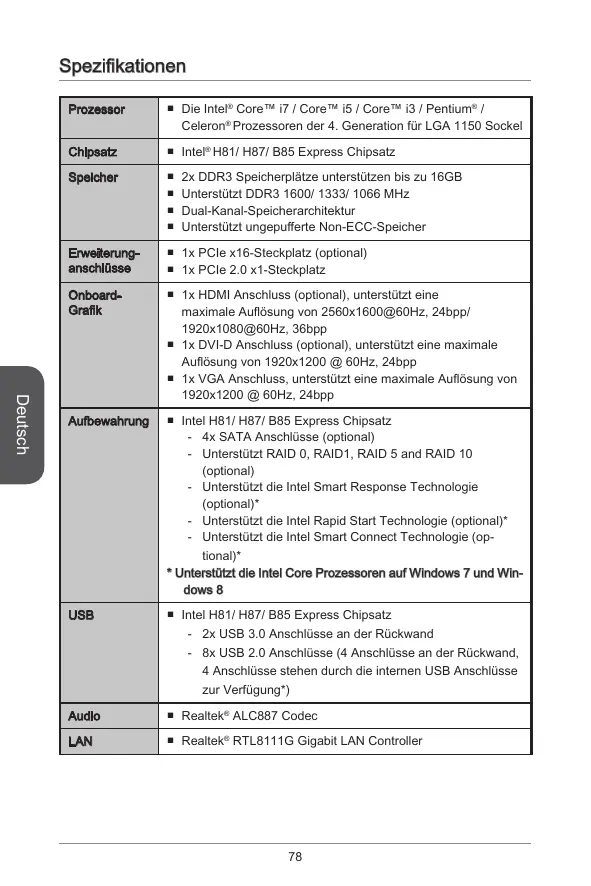

Spezifikationen 78
Optionale Spezifikationen 80
Rücktafel-Übersicht 81
CPU & Kuhlkorper Einbau 82
Speicher 84
Interne Anschlisse 85
BIOS Setup 92

Pycckn 99

XapakTepeNCTIKC CNTeMHOI PnATbI 100
ДононгельныеХаразкетерсти.. 102
3aDnra naneb 103
Uctanobka LII npaiaTopa. 104
UcTaHOBKa PAmrTu 106
BnytpenHne pa3beMbbl 107
HacrpoKaBIOS. 114

简体中文 121
