Produkttyp	DMX-Dimmerpack
Modell	DPMX-1216 MP
Kanäle	16
Nennspannung	230 V AC, 50/60 Hz
Max. Last pro Kanal	10 A (2300 W)
Gesamtlast max.	40 A (9200 W)
Steuerprotokoll	DMX512
DMX-Anschluss	5-poliger XLR-Eingang/-Ausgang
Dimmkurve	Wählbar linear oder quadratisch
Schutzfunktionen	Überlast, Kurzschluss, Überhitzung
Kühlung	Interner Lüfter
Abmessungen (B x T x H)	483 x 300 x 88 mm (19", 2U)
Gewicht	6,5 kg
Betriebstemperatur	0°C bis 40°C
Gehäusematerial	Stahl, pulverbeschichtet
Anzeige	LED-Statusanzeigen pro Kanal
Montage	19"-Rackeinbau
Wartung	Mit weichem trockenem Tuch reinigen; Lösungsmittel vermeiden
Sicherheitshinweise	Von Feuchtigkeit fernhalten; für ausreichende Belüftung sorgen
Ersatzteile / Reparierbarkeit	Ersatzsicherungen und interne Module sind bei Servicezentren erhältlich

Häufig gestellte Fragen - DPMX-1216 MP Eurolite

Wie adressiere ich die DMX-Kanäle am Eurolite DPMX-1216 MP?

Stellen Sie die DMX-Startadresse mit den DIP-Schaltern auf der Rückseite ein. Jeder Kanal entspricht aufeinanderfolgenden Adressen (z. B. wenn Startadresse 1 ist, verwenden Kanäle 1-16 die Adressen 1-16). Weitere Informationen zu den genauen DIP-Schaltereinstellungen finden Sie im Handbuch.

Was ist die maximale Last pro Kanal?

Jeder Kanal kann bis zu 10 A (2300 W) bei 230 V AC verarbeiten. Überschreiten Sie diesen Grenzwert nicht, um Schäden zu vermeiden.

Kann ich diesen Dimmer mit LED-Leuchten verwenden?

Ja, der DPMX-1216 MP ist für ohmsche und induktive Lasten geeignet, einschließlich der meisten LED-Leuchten. Stellen Sie jedoch sicher, dass die Gesamtlast pro Kanal die Nennleistung nicht überschreitet und verwenden Sie ggf. geeignete Dimmkurven.

Welchen DMX-Anschlusstyp verwendet es?

Es verwendet 5-polige XLR-Anschlüsse für DMX-Eingang und -Ausgang. Ein optionaler 3-poliger Adapter kann verwendet werden, ist aber nicht im Lieferumfang enthalten.

Wie ersetze ich eine durchgebrannte Sicherung?

Trennen Sie das Gerät vom Netz. Suchen Sie den Sicherungshalter in der Nähe des Netzeingangs. Öffnen Sie ihn mit einem Schraubendreher und ersetzen Sie die Sicherung durch eine mit identischer Nennleistung (normalerweise 10 A träge). Schließen Sie das Gerät wieder an und schalten Sie es ein.

Der Dimmer reagiert nicht auf die DMX-Steuerung. Was sollte ich überprüfen?

Überprüfen Sie die DMX-Kabelverbindungen und stellen Sie sicher, dass der Controller Daten sendet. Prüfen Sie, ob die DMX-Startadresse korrekt eingestellt ist und nicht mit anderen Geräten kollidiert. Überprüfen Sie gegebenenfalls auch den Abschlussschalter.

Ist der Dimmer rackmontierbar?

Ja, er ist für den 19-Zoll-Rackeinbau ausgelegt und belegt 2U Rackplatz. Verwenden Sie geeignete Montageschrauben zur Befestigung.

Wie hoch ist der Gesamtstromverbrauch des Dimmers selbst (ohne Lasten)?

Der Dimmer verbraucht ca. 50 W für seine interne Elektronik und Lüfter. Dies beinhaltet nicht die von angeschlossenen Leuchten aufgenommene Leistung.

Kann ich den Dimmer im Freien verwenden?

Nein, der Dimmer ist nur für den Innenbereich ausgelegt. Halten Sie ihn an einem trockenen, belüfteten Ort fern von Regen und Feuchtigkeit, um elektrische Gefahren zu vermeiden.

Wie setze ich den Dimmer auf die Werkseinstellungen zurück?

Es gibt keine spezielle Reset-Taste. Zum Zurücksetzen schalten Sie das Gerät aus, warten 10 Sekunden und schalten es wieder ein. Wenn Sie DMX-Einstellungen löschen müssen, stellen Sie alle DIP-Schalter auf AUS (Startadresse 1) und konfigurieren Sie sie nach Bedarf neu.

BEDIENUNGSANLEITUNG DPMX-1216 MP Eurolite

BEDIENUNGSANLEITUNG USER MANUAL

DPMX-1216 DMX Series 12-CHANNEL DIMMER PACK

1. EINFÜHRUNG......4
2. SICHERHEITSHINWEISE......4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG 6
4. GERÄTEBESCHREIBUNG 7

4.1 Features 7
4.2 Frontplatte des EUROLITE DPMX-1216 7
4.3 Dimmer-Modul des EUROLITE DPMX-1216....8
4.4 Steuermodul des EUROLITE DPMX-1216 8
4.5 Rückseite des EUROLITE DPMX-1216....9
4.5.1 EUROLITE DPMX-1216 CEE 9
4.5.2 EUROLITE DPMX-1216 MP 9
4.5.3 EUROLITE DPMX-1216 S.... 10

1. INSTALLATION 10

5.1 Rackinstallation.... 10

1. ANSCHLÜSSE 11

6.1 Anschlussbeispiel.... 11
6.2 Anschluss der Lampen 11
6.3 Anschluss ans Netz 11
6.4 Anschluss an den DMX-512 Controller / Verbindung Dimmerpack – Dimmerpack 12

1. BEDIENUNG 13

7.1 Inbetriebnahme 13
7.2 Navigieren durch das Menü 13

7.2.1 DMX FAIL (REAKTION BEI AUSBLEIBENDEM DMX-SIGNAL).... 13
7.2.2 DMX ADDR (ADRESSIERUNG, DMX-BETRIEBSARTEN).... 13
7.2.3 PREHEAT (VORHEIZEN) 14
7.2.4 MAX LEVEL (KANALLIMITIERUNG).... 14
7.2.5 CURVE (DIMMERKURVE) 14
7.2.6 MANUAL (MANUELLE LICHTSTEUERUNG) 15
8. REINIGUNG UND WARTUNG.... 15
9. TECHNISCHE DATEN....15

English

1. INTRODUCTION ...... 17

2. SAFETY INSTRUCTIONS ...... 17

3. OPERATING DETERMINATIONS.... 18

4. DESCRIPTION OF THE DEVICE 19

4.1 Features 19

Diese Bedienungsanleitung gilt für die Artikelnummern: 70064180, 70064182, 70064183, 70064185

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:

www.eurolite.de

BEDIENUNGSANLEITUNG

eurolite®

DPMX-1216 DMX Serie

12-Kanal- DMX-Dimmerpack

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein EUROLITE Dimmerpack der DPMX-1216 DMX Serie entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den Eurolite Dimmerpack aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Deutsch

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Kinder und Laien vom Gerät fern halten!

Das Gerät darf niemals unbeaufsichtigt betrieben werden!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen elektronischen Dimmer, mit dem sich andere Geräte wie Scheinwerfer in Diskotheken, auf Bühnen etc. dimmen lassen. Dieses Produkt ist für den Anschluss an 230-380 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

Professionelle digitale 12-Kanal Lichtendstufe in Modulbauweise

• 12-Kanal DMX-gesteuertes Dimmerpack mit bis zu 16 A Ausgangsleistung pro Kanal
- Einzelkanal-Modulbauweise für schnellen und unkomplizierten Austausch der einzelnen Dimmer-Module und des Steuermoduls
• 3-Phasen oder 1-Phasen Stromversorgung
- Regelbare Lampenvorheizung (0-50%) und Limiter-Funktion zur Verlängerung der Lampenlebensdauer
- Curve-Funktion für unterschiedliche Übertragungscharkteristika der Steuerspannung
- Dimm- und Schaltbetrieb für Einzelkanäle zuweisbar
- DMX Fail-Funktion: digitale Eingangssignale werden automatisch auf DMX-Signalfehler geprüft
- Manueller Modus für Kanalaussteuerung ohne externen Controller
- Alle Modi werden in der LCD-Anzeige dargestellt
- Synchronisation mehrerer Geräte über DMX möglich
- Mit Sicherungsautomat pro Kanal (Typ C)
- Kanalausgänge an der Geräterückseite je nach Gerätetyp über Klemmleiste, Schutzkontaktstecker, CEE-Stecker oder 16-polige Hochlastbuchse
• 19" Einbaumaße mit 4 HE

Die folgenden Kapitel beschreiben exemplarisch die Bedienelemente auf der Frontplatte des EUROLITE DPMX-1216 DMX.

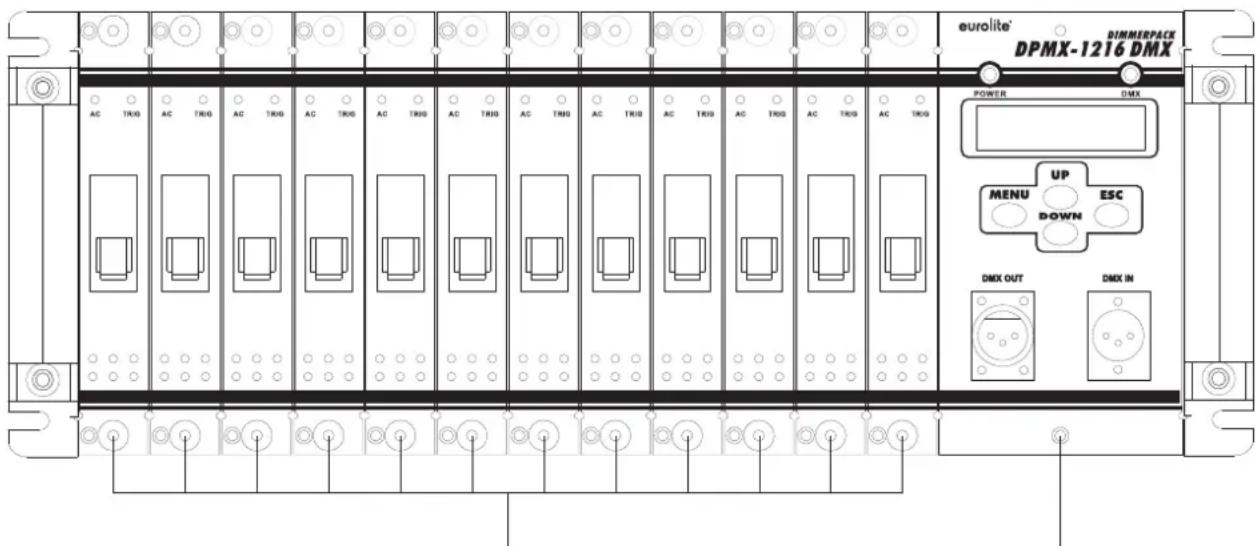

4.2 Frontplatte des EUROLITE DPMX-1216

12 x Dimmer-Modul Steuermodul

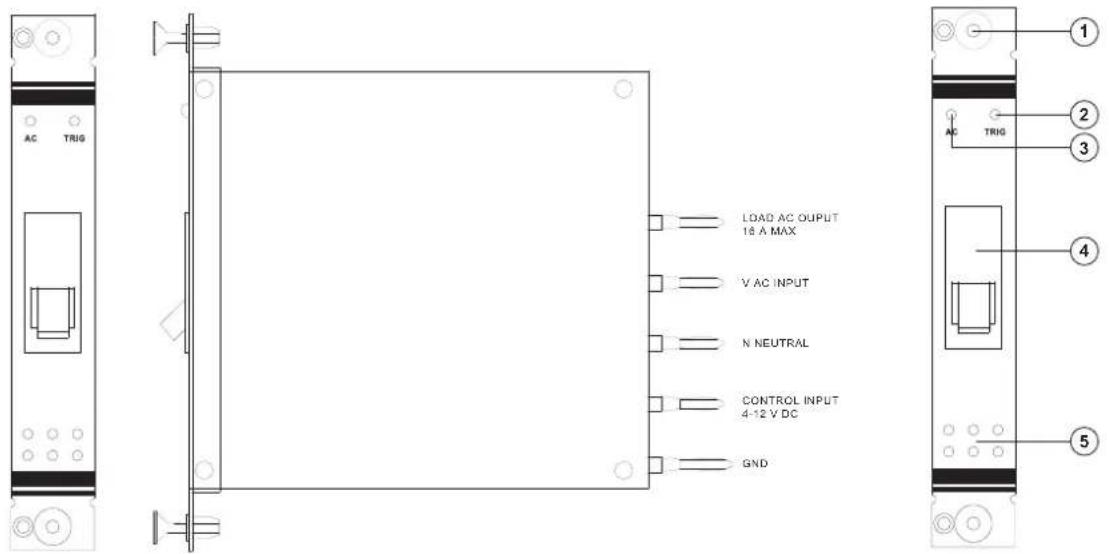

4.3 Dimmer-Modul des EUROLITE DPMX-1216

1. Modulhalterung

Halter ziehen um das Modul herauszuziehen und drücken um das Modul einzusetzen. Das Gerät muss dabei vom Netz getrennt sein.

2. AC-Anzeige

3. TRIG-Anzeige

1. Sicherungsautomat Löst bei Überlast oder Kurzschluss aus.

2. Abluftöffnung

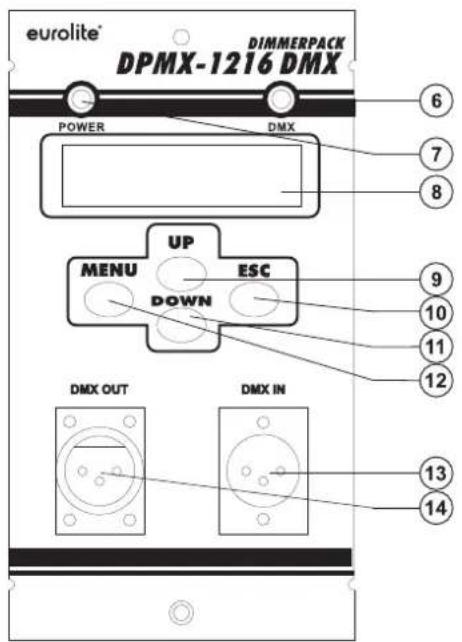

4.4 Steuermodul des EUROLITE DPMX-1216

6. DMX-Anzeige

Empfängt des Gerät ein DMX-Signal, leuchtet die DMX-LED.

7. Betriebsanzeige POWER

Sobald das Gerät mit Spannung versorgt wird, euchtet die Betriebsanzeige.

8. LCD-Anzeige

Hier werden die Menüs aufgerufen und alle Einstellungen vorgenommen.

9. UP-Taste

Zur Editierung in den Menüs.

10. MENU-Taste

Um eine Ebene weiter zu springen.

11. DOWN-Taste

Zur Editierung in den Menüs.

12. ESC-Taste

Um vom Untermenü ins Hautpmenü zu wechseln.

13. DMX OUT-Buchse

3-polige XLR-Ausgangsbuchse zum Anschluss eines weiteren Dimmerpacks.

14. DMX IN-Buchse

3-polige XLR-Buchse zum Anschluss des DMX 512-Steuersignals. Schließen Sie hier Ihren DMX-Controller an.

4.5 Rückseite des EUROLITE DPMX-1216

15. DMX-Anschlussbuchsen

Über den 3-poligen DMX OUT XLR-Anschluss lässt sich das DMX-Steuersignal an weitere Dimmerpacks weiterleiten. Die 3-polige DMX IN XLR-Buchse dient zum Anschluss des DMX 512-Steuersignals. Schließen Sie hier Ihren Controller an.

16. Ausgänge

Kabeldurchführung für den Anschluss der Leuchten.

17. Netzanschluss

Kabeldurchführung für den Anschluss ans Netz.

4.5.1 EUROLITE DPMX-1216 CEE

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.

5.1 Rackinstallation

Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Lichtendstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen. Sie können das Dimmerpack mit vier Schrauben M6 im Rack befestigen.

6. ANSCHLÜSSE

6.1 Anschlussbeispiel

Anschlussbeispiel des EUROLITE DPMX-1216 DMX und EUROLITE DPMX-1216 S DMX mit dem Controller EUROLITE DMX Stage Control, den Scheinwerfern EUROLITE PAR-64 (Dimmer-Modus) und der Nebelmaschine EUROLITE NX-150 (Switch-Modus).

6.2 Anschluss der Lampen

ACHTUNG!

Vor Anschluss der Lampen allpolig vom Netz trennen!

Über die Ausgänge (16) schließen Sie Ihre Verbraucher an. Die maximale Last beträgt pro Kanal 3680 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 189 A niemals überschritten werden darf!

Die Ausgänge des DPMX-1216 gehen über die Klemmen hinter der Blindplatte.

Die Ausgänge des DPMX-1216 MP gehen über eine 16-polige Hochlastbuchse auf der Geräterückseite.

Die Ausgänge des DPMX-1216 S gehen über Schutzkontakt-Stecker auf der Geräterückseite.

Die Ausgänge des DPMX-1216 CEE gehen über CEE-Anbaustecker auf der Geräterückseite.

6.3 Anschluss ans Netz

LEBENSGEFAHR!

Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung	Pin	International
Schwarz	Außenleiter	1	L1
Braun	Außenleiter	2	L2
Grau	Außenleiter	3	L3
Blau	Neutralleiter	N
Gelb/Grün	Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

6.4 Anschluss an den DMX-512 Controller / Verbindung Dimmerpack – Dimmerpack

Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.

Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.

Belegung der XLR-Verbindung:

DMX-Ausgang
XLR-Einbaubuchse:

1: Masse 2: Signal (−) 3: Signal (+)

DMX-Eingang
XLR-Einbaustecker:

1: Masse 2: Signal (−) 3: Signal (+)

Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

Aufbau einer seriellen DMX-Kette:

Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Ω Widerstand in einen XLR-Stecker zwischen Signal (−) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.

Adressierung des Gerätes

Die Adressierung der DMX-Startadresse finden Sie unter dem Punkt Bedienung 7.2.2 „DMX addr“.

7. BEDIENUNG

7.1 Inbetriebnahme

Wenn Sie das Gerät an Spannungsversorgung angeschlossen haben, nimmt das EUROLITE DPMX-1216 DMX Dimmerpack den Betrieb auf. Die Betriebsanzeige POWER leuchtet. In der ersten Zeile der LCD-Anzeige leuchtet „EUROLITE“ auf, in der zweiten „WELCOME TO USE“. Das Gerät führt während dieser Anzeige einen Selbsttest durch. Danach wird der letzte Betriebsmodus angezeigt; „Running Progxx“ oder „DMX MODE“. Liegt am Gerät ein DMX-Signal an, leuchtet die DMX-LED. Sie befinden sich jetzt im Hauptmenü.

7.2 Navigieren durch das Menü

In den folgenden Unterkapiteln wird jedes einzelne Menü genauer erläutert. Die Tasten unter der LCD-Anzeige ermöglichen die Navigation durch das Menü und die Konfiguration der Kanäle. Der Unterstrich im Display zeigt Ihnen, wo Sie sich im Menü befinden.

Durch Drücken der Tasten UP/DOWN können Sie durch die 5 Punkte im Hauptmenü des DPMX-1216 DMX navigieren. Die Hauptmenü-Punkte sind: DMX Fail, DMX addr, Preheat, Max level, Curve, Manual. Wählen Sie einen Punkt aus und drücken Sie die Taste MENU. Dadurch kommen Sie in das Untermenü dieses Punktes und können mit den Tasten UP/DOWN verschiedene Einstellungen vornehmen. Mit den Tasten UP/DOWN lassen sich die Werte durch Drücken um 1 nach oben oder 1 nach unten verändern. Falls Sie einen Wert schneller ändern wollen, bleiben Sie mind. 2 Sekunden auf der UP bzw. DOWN-Taste. Mit der Taste ESC kommen Sie wieder zurück in das Hauptmenü. Wird in den Untermenüs innerhalb von 20 Sekunden keine der Tasten gedrückt, wechselt das Gerät automatisch zurück in das Hauptmenü.

Taste Funktion
MENU	Wechseln in das Menü, Bestätigen
UP	Navigation hoch, zur Dateneingabe
DOWN	Navigation runter, zur Dateneingabe
ESC	Verlassen des Menüs

7.2.1 DMX Fail (Reaktion bei ausbleibendem DMX-Signal)

Hier können Sie einstellen, was geschehen soll, falls kein DMX-Signal (mehr) am Eingang anliegt.

Display Funktion Tasten
Dmx failProg08	Wählen Sie eines der internen Programme [01-12], das bei Unterbrechung des DMX-Signals ablaufen soll. DMX-Signale haben immer Vorrang.	MENUUP/DOWNMENUUP/DOWNESC
SpeedValue=00.4S	Im Untermenü kann die Geschwindigkeit der Programme in Sekunden eingestellt werden [00.1-20.0S].

7.2.2 DMX addr (Adressierung, DMX-Betriebsarten)

Hier können Sie dem Dimmerpack je nach Betriebsart Block oder Single einem einzelnen Kanal oder mehreren Kanälen eine oder mehrere DMX-Adressen zuweisen.

Display Funktion Tasten
Dmx addrBlockStart addrValue=[044]	BLOCK | Der gesamte Dimmer wird mit einer DMX-Adresse versehen.Weisen Sie dem 1. Kanal im darauffolgenden Untermenü eine beliebige Startadresse [001-512] zu. Alle weiteren Kanäle bekommen eine um jeweils eins höhere DMX-Adresse.	MENUUP/DOWNESC
Dmx addrSingleDmx addr CH[01]Value=[023]	SINGLE | Jedem Kanal kann im darauffolgenden Untermenü eine eigene DMX-Adresse zugewiesen werden. Dabei können zwei oder mehr Kanäle auch die gleiche Adresse belegen.Mit der Taste MENU wechseln Sie im Untermenü „DMX addr“ zwischen „Dmx addr CH [XX]“ und „Value = [XX]“.	MENUUP/DOWNESCMENUUP/DOWNESC

7.2.3 Preheat (Vorheizen)

Hier können Sie den Wert der Vorheizspannung einstellen. Diese liegt ständig an den nachgeschalteten Geräten (z.B. Scheinwerfer) an, wodurch ein geringerer Einschaltstrom auf sie einwirkt und so die Lebensdauer der Leuchtmittel erhöht wird. Der Wert der Vorheizspannung kann im Modus All allen 12 Kanälen zugewiesen oder im Modus Single für jeden der 12 Kanäle einzeln festgelegt werden. Im Switch-Betrieb lässt sich die Preheat-Funktion nicht aktivieren.

Display Funktion Tasten
Preheat All Value=[20%]	ALL | Hier kann der Wert der Vorheizspannung in Prozent eingestellt werden [0-50%]. Dieser Wert gilt für alle 12 Kanäle.	MENU UP/DOWN ESC
Preheat CH[01] Value=[023%]	SINGLE | Hier kann der Wert der Vorheizspannung in Prozent eingestellt werden [0-50%]. Jeder der 12 Kanäle wird separat konfiguriert.Mit der Taste MENU wechseln Sie im Untermenü zwischen „Preheat CH [XX]“ und „Value = [XX]“.	MENU UP/DOWN MENU UP/DOWN ESC

7.2.4 Max level (Kanallimitierung)

Hier können Sie dem Steuersignal jedes einzelnen Kanals eine obere Grenze setzen. Die Kanallimitierung sorgt ebenfalls dafür, dass die Lebensdauer Ihrer Leuchtmittel erhöht wird. Durch die Begrenzung der Steuerspannung werden sie vor Spannungsschwankungen und Überlastung geschützt. Je nach Modus kann ein Wert für alle Kanäle oder für jeden Kanal separat bestimmt werden. Im Switch-Betrieb lässt sich die Kanallimitierung nicht aktivieren.

Display Funktion Tasten
Max levelAll	ALL | Limitiert die Kanäle auf einen Maximalwert [0-100%]. Dieser Wert gilt für alle 12 Kanäle.	MENUUP/DOWNESC
Max level CH[01]Value=[023%]	SINGLE | Hier kann jeder Kanal einzeln auf einen Maximalwert limitiert werden [0-100%].Mit der Taste MENU wechseln Sie im Untermenü zwischen „Max level CH [XX]“ und „Value = [XX]“.	MENUUP/DOWNMENUUP/DOWNESC

7.2.5 Curve (Dimmerkurve)

Hier können Sie die Übertragungscharakteristik des Dimmerpacks festlegen. Mit dieser Vorgabe bestimmen Sie, auf welche Weise Veränderungen der Steuerspannung (Fader-Bewegung am Controller) auf die nachgeschalteten Geräte übertragen werden. Auch hier kann je nach Modus die Dimmerkurve für alle Kanäle oder für jeden Kanal separat bestimmt werden.

[L] | Die Standardeinstellung ist „Linear“. Das Verhältnis von Eingangssignal zu Ausgangsspannung ist linear, d.h. wird der Fader am Controller nach oben oder unten bewegt, wird auch das Licht des Scheinwerfers im gleichen Verhältnis stärker oder schwächer.
[S] | Mit der Einstellung „Switch“ fungiert das Dimmerpack als Schalter. Auf

diese Weise können Geräte wie Nebelmaschinen, Pyroanlagen oder Motoren gesteuert werden. [Überschreitet die Steuerspannung den festgelegten Wert von 50%, wird der betreffende Kanal eingeschaltet. Unterhalb von 50% wird dieser wieder abgeschaltet]. Im Switch-Betrieb lässt sich die Preheat-Funktion und die Kanallimitierung nicht aktivieren.

Display Funktion Tasten
CurveAll	ALL | Eine Dimmerkuve wird allen Kanälen zugewiesen. Wählen Sie mit den Tasten UP/DOWN zwischen Linear und Switch.	MENUUP/DOWN
Curve All Value=[Linear]		ESC
Curve CH[01] Value=[Linear]	SINGLE | Hier kann jedem Kanal eine eigene Dimmerkurve zugewiesen werden [Linear/Switch].	MENU UP/DOWN MENU UP/DOWN ESC
Curve CH[01] Value=[Switch]	Mit der Taste MENU wechseln Sie im Untermenü zwischen „Curve CH [XX]“ und „Value = [X]“.

7.2.6 Manual (Manuelle Lichtsteuerung)

Das Dimmerpack kann im Manual-Modus auch ohne externen Controller betrieben und die Kanäle über das Tastenfeld unterhalb der LCD-Anzeige manuell gedimmt werden. Je nach Modus kann ein Wert für alle Kanäle oder für jeden Kanal separat festgelegt werden. Im DMX-Betrieb lässt sich die manuelle Steuerung nicht aktivieren. Die manuelle Einstellung beeinflusst die internen Programme (DMX Fail-Funktion) nicht, die Werte müssen aber unter den Grenzwerten, die im Menü „Max level“ (Kanallimitierung) festgelegt wurden, sein. Der Manual-Modus besitzt im Gegensatz zum DMX-Betrieb (DMX Fail-Funktionen) keine Backup-Funktion bei Netzausfall.

Display Funktion Tasten
ManualAllManual AllValue = [20%]	ALL | Ein Wert wird allen 12 Kanälen zugewiesen [0-100%]. Wechseln Sie zurück in das Hauptmenü über die Taste ESC.	MENUUP/DOWNMENUUP/DOWNESC
Manual CH[01]Value=[023%]	SINGLE | Hier kann jedem Kanal ein eigener Wert zugewiesen werden [0-100%].Mit der Taste MENU wechseln Sie im Untermenü zwischen „Manual CH [XX]“ und „Value = [XX]“.	MENUUP/DOWNMENUUP/DOWNMENUUP/DOWNESC

8. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Wenn die Sicherung fällt, stellen Sie den Unterbrecher wieder zurück.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerät bitte gemäß den geltenden gesetzlichen Vorschriften.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

9. TECHNISCHE DATEN

Spannungsversorgung: 230-380 V AC, 50 Hz ~
Max. Gesamtleistung: 43470 W
Max. Gesamtstrom: 189 A
Max. Nennleistung/Kanal: 3680 W
Max. Nennstrom/Kanal: 16 A
Anzahl Steuerkanäle: 12
Integrierte Programme: 12
Sicherung: 12 x C 16 A, 230 V
DMX-Ausgang:	3-poligeEinbaubuchse
DMX-Eingang:	3-poliger XLR-Einbaustecker
Ausgänge:
DPMX-1216 Klemmleiste
DPMX-1216 S Schutzkontaktstecker
DPMX-1216 CEE CEE-Stecker
DPMX-1216 MP 16-polige Hochlastbuchse
Maße (BxTxH):	482 x 485 x 176 mm
Mindesteinbautiefe:	500 mm
Gewicht:	27 kg
Zubehör:
DPMX Dimmer-Modul 1216 MK1	Best.-Nr. 70064192

XLR-

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 07.08.2014 ©

USER MANUAL

eurolite®

DPMX-1216 DMX Series

12-channel DMX dimmer pack

CAUTION!
