BEDIENUNGSANLEITUNG S-65HT DENON

- UBEREINSTIMMUNGSEKLERUNG

Wir erklären unter unserer Verantwortung, daß这点es Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht:

EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3.

Entspricht den Verordnungen der Direktive 73/23/EEC, 89/336/EEC und 93/68/EEC.

- DECLARATION DE CONFORMITE

EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.

EN60065, EN55013, EN55020, EN61000-3-2 y EN61000-3-3.

SICHERHEITSMASSNAHMENTS BEIM EINBAU

Lassen Sie zur Wärmeverteilung mindestens 10 cm Raum zwischen der Oberseite, der Rückseite und den Seiten des Gerätes und der Wand oder anderen Komponenten.

PRECAUTIONS D'INSTALLATION

• Vermeiden Sie hohe Temperatures.

Beachten Sie, daß eine ausreichend Luftzirkulation gewährleistet wird, wenn das Gerat auf ein Regal gestellt wird.

Gehen Sie vorsichtig mit dem Netzkabel um.

Halten Sie das Kabel am Stecker, wenn Sie den Stecker hersauziehen.

1. Satelliten-Lautsprechersystem (SC-A65) 5
2. Center-Lautsprechersystem (SC-C65) 1
3. Angesteuerter Subwoofer (DSW-65) 1
   4.FuB 1
4. Kabel A (10 m) 6
5. Kabel B (3 m RCA-Stiftstecker) 1
6. Antirutsch-Unterlage (4 St. / 1 Bogen)
7. Opera Bedienungsanleitung 1
8. DENON-Servicenetzwerk 1

CONTENU SYS-65HT

1. Satelliten-Laatsprechersystem (SC-A65) 4
2. Center-Lautsprechersystem (SC-C65) 1
3. Angesteuerter Subwoofer (DSW-65)
   4.FuB8 1
4. Kabel A (10 m) 5
5. Kabel B (3 m RCA-Stiftstecker)
6. Antirutsch-Unterlage (4 St. / 1 Bogen)
7. Opera Bedienungsanleitung 1
8. DENON-Servicenetzwerk 1

CONTENU SYS-55HT

VORSICHTSMASSNAHMEN ZUR HANDHABUNG

Überprüfen Sie im Rahmen der Installation sowohl den Aufstellungssort als auch das Aufstellungsverfahren auf Sicherheit.

Falls Sie die Lautsprecher auf einem Ständer, einem Rahmen, usw. verwenden möchten, folgen Sie unbedingt der dem Ständer, Rahmen usw. beliegenden Installationsanleitung und überprüfen Sie vor der Installation und Verwendung die Sicherheit. Denon haftet weder für Schäden noch Unfälle, die aufgrund eines herunterfallenden Gerätes verursacht wurden.

Vorsichtsmaßnahmen zur Installation - Laufsprechersystem (SC-A65, SC-C65)

Die Qualität des von den Lautsprechern produzierten Tons wird sowohl von der Raumgroße, der Raumbeschaffenheit (Japanisch oder Westlich) als auch vom Installationsverfahren beeinflusst. Beachten Sie vor der Installation des Lautsprechersystems unbedingt die nachfolgend aufgeführten Punkte.

■ Beachten Sieitte, dass die Aufstellung des Lautsprechersystems und eines Plattenspielers auf demselben Ständer / in demselben Regal / eine akustische Rückkopplung zur Folge haben kann.
■ Falls sich direkt vor oder hinter dem Lautsprechersystem eine Wand, Glastür, usw. befindet, sollen den Sie die Wand oder Tur mit einem dicken Vorhand verhängen, um eine Resonanz und eine Reflexion zu vermeiden.
■ Bei den SC-A65- und SC-C65-Laatsprechersystemen handelt es sich um Laatsprecher mit geringem Streufluss, die in der Höhe von Fernsehgeräten betrieben werden konnen. Abhängig vom Fernsehgerät können im Bild jedoch Farbflecke auftreten. Schalten Sie in einem solchen Fall die Stromversorgung zum Fernsehgerät zunachst aus und nach 15 bis 30 Minuten wieder ein. Die im Fernsehgerät integrierte Entmagnetisierungsschaltung sollte die Farbflecke im Bild reduzieren. Vergroßern Sie andernfalls den Abstand zwischen den Laatsprechem und dem Fernsehgerät.
Der Center-Lautsprecher (SC-C65) wurde werkseitig bereits mit Gleitschutzpads ausgestattet. Bringen Sie im Bedarfsfall zusätzlich die im Lieferumfang enthaltenen Gleitschutzpads (Kork, ungebung 1 mm stark) an.
■ Wenn Sie das Satelliten-Lautsprechersystem (SC-A65) auf einem Ständer, usw. aufstellen, kleben Sie die vier im Lieferumfang enthaltenen Gleitschutzpads (Kork, ungebärn 1 mm stark) unter die vier Ecken der Bodenplatte. (Beziehen Sie sich auf die nachfolgende Abbildung.)

[Satelliten-Lautsprechersystem]
(Abbildung der Bodenplatte des SC-A65)
Rutschfesten Unterlagen (1 mm stark)
[Bodenplattle]

Montage-Schraublocher für Laufsprecher-Ständer / Laufsprecher-Rahmen
[Rückseite]

■ Bei der Montage des Satelliten-Lautsprechersystems (SC-A65) auf einem Ständer oder in einem Rahmen, werden die M5-Muttern in Abständen von 60~mm in die Bodenplatte des Satelliten-Lautsprechersystems (SC-A65) eingesetzt. Folgen Sie bei der Montage den Montagehinweise im dem Lautsprecher-Ständer oder dem Deckenmontage-Rahmen beigelegten Handbuch und achten Sie auf eine richtige und feste Montage.
■ Bei der Montage des Satelliten-Lautsprechersystems (SC-A65) in einem Deckenmontage-Rahmen wird das Lautsprechersystem aufgrund des Einbauwinkels umgedreht. Demzufolge steht dann auch das DenonZeichen auf dem Kopf. Lösen Sie also das Lautsprechergitter und bauen Sie anders herum wieder an.

VORSICHT:

• Zur Gewährleistung der Sicherheit sollen den keinerlei Gegenstände weder auf das Laufsprechersystem gestellt noch dagegen gehnt werden.
• Bei seitlicher Krafteinwirkung konnte der Lautspricher umkippen oder herunterfallen. Beides sollte mit besonderer Sorgfait vermieden werden, da sowohl ein Umkippen als auch Herunterfallen des Lautsprachers Verletzungen und schwere Unfälle verursachen konnte.

WARNING:

• Zur Gewährleistung der Sicherheit sollen den Sie die Decken- oder Wandmontage einem Fachmann überlassen.
• Befestigen Sie die Laufsprecherkabel an einer Wand, usw., um zu vermeiden, dass jeder auf die Kabel tritt oder diese versehentlich Herauszieht und dadurch ein Herunterfallen des Laufsprechersystems verursicht.
• Überprüfen Sie das Lautsprechersystem nach der Installation unbedingt auf Sicherheit. Danach sollen den regelmäßig Sicherheitsprüfungen durchgeführt werden, um sicherzustellen, dass keine Gefahr besteht, dass die Lautsprecher herunterfallen.

Denon haftet weder für Schäden noch Unfälle, die aufgrund einer falschen Wahl des Installationsortes oder einer fehlerhaften Installation verursacht wurden.

Lautsprechersystem (SC-C65)

• Das Lautsprechersystem (SC-C65) kann mit dem mitgelieferten Sockel auf einen der drei Winkel eingestellt werden: horizontal, nach oben geneigt oder nach unter genieigt.

Das Laufsprechersystem horizontal aufstellen

Verwenden Sie den mitgelieferten Sockel und stellen Sieihn wie im unter stehenden Diagramm gezeigt ein.

Verwenden Sie in diesen Fall nicht die vier mitgelieferten, rutschfesten Unterlagen (Korkstücke 1 mm dick).

[ Lautsprechersystem (SC-C65) Seitenansicht ]

Das Laufsprechersystem in einem Winkel nach offen neigen

Verwenden Sie den mitgelieferten Sockel und stellen Sieihn wie im unter stehenden Diagramm gezeigt ein.

Verwenden Sie in diesen Fall nicht die vier mitgelieferten, rutschfesten Unterlagen (Korkstücke 1 mm dick).

[ Lautsprechersystem (SC-C65) Seitenansicht ]

Das Laufsprechersystem in einem Winkel nach unten neigen

Verwenden Sie den mitgelieferten Sockel und stellen Sieihn wie im unter stehenden Diagramm gezeigt ein.

Verwenden Sie in diesen Fall nicht die vier mitgelieferten, rutschfesten Unterlagen (Korkstücke 1 mm dick).

[ Lautsprechersystem (SC-C65) Seitenansicht ]

VORSICHT:

• Verwenden Sie den mitgelieferten Sockel und stellen Sieihn auf eine feste, stabile Fläche.
• Wenn das Lautsprechersystem auf einer instabilen Fläche aufgestellt wird, können es umkippen oder herunterfallen und ernsthafte Unfallen verursachen.

VORSICHTSMASSNAHMEN ZUR HANDHABUNG (Fortsetzung)

Weitere Vorsichtsmaßnahmen (SC-A65, SC-C65)

■ Beachten Sie, dass aufgrund der Wechselwirkung mit dem Lautspechersystem Farbflecke in einem Fernsehbild, usw., auftreten können, wenn sich in der Höhe ein Magnet oder ein Magnetkraft erzeugender Gegenstand befindet.

Beispiele: (a) Wenn sich an der Tür des Racks, Ständers, usw., Magnete befinden.

(b) Wenn sich in der Höhe ein mit Magneten ausgestattetes medizinisches Gerät befindet.
(c) Wenn sich in der Höhe Spielzeug oder andere Gegenstände befinden, die Magnete verwenden.

■ Beachten Sieitte, dass die Abbildungen in dieser Bedienungsanleitung fur Erklarungszwecke vom aktuellen Gerat abweichen konnen.
Bewahren Sie die Bedienungsanleitung unbedingt auf.

Bewahren Sie diese Bedienungsanleitung nach dem Durchselen an einem sicheren Ort auf. Darüberhinaus empfehlen wir Ihnen, die erforderlichen Eintragungen auf der Rückseite vorzunehmen.

Vorsichtsmaßnahmen zur Installation - Aktiver Subwoofer (DSW-65)

■ Beachen Sieitte, dass die Aufstellung des aktiven Subwoofoers und eines Plattenspielers auf demselben Stander / in demselben Regal / eine akustische Rückkopplung zur Folge haben kann.
■ Bei dem aktiven Subwoofer DSW-65 handelt es sich um einen Subwoofer mit geringem Streufluss, der in der Höhe von Fernsehgeräten betrieben werden kann. Abhängig vom Fernsehgerät können im Bild jedoch Farbflecke auftreten. Schalten Sie in einem solchen Fall die Stromversorgung zum Fernsehgerät zunachst aus und nach 15 bis 30 Minuten wieder ein. Die im Fernsehgerät integrierte Entmagnetisierungsschaltung sollte die Farbflecke im Bild reduzieren. Vergroßern Sie andernfalls den Abstand zwischen dem Subwoofer und dem Fernsehgerät.
■ Installieren Sie den Subwoofer auf einem festen, ebenen Untergrund, um durch ein Umkippen des Subwoofers verursachte Unfälle zu vermeiden.
■ Stellen Sie weder einen Plattenspieler, einen CD-Player noch ein AV-Gerät oben auf den Subwoofer.

Weitere Vorsichtsmaßnahmen - Aktiver Subwoofer (DSW-65)

Der im Subwoofer (DSW-65) integrierte Veränder beinhaltet eine Stummschaltung. Das Ausgangssignal wird nach dem Einsatzen der Stromversorgung eine Sekunden lang stark gedampft. Wenn während dieser Zeit die Lautstärke eingestellt wird, ist die Lautstärke nach der Deaktivierung der Stummschaltung möglichere weise extrem hoch. Daher sollen den Sie die Lautstärke erst nach der Deaktivierung der Stummschaltung einstellen.
■ Beachen Sie, dass aufgrund der Wechselwirkung mit dem Lautspechersystem Farbflecke in einem Fernsehbild, usw., auftreten können, wenn sich in der Höhe ein Magnet oder ein Magnetkraft erzeugender Gegenstand befindet.

Beispiele: (a) Wenn sich an der Tur des Racks, Ständers, usw., Magnete befinden.

(b) Wenn sich in der Höhe ein mit Magneten ausgestattetes medizinisches Gerät befindet.
(c) Wenn sich in der Höhe Spielzeug oder andere Gegenstände befinden, die Magnete verwenden.

■ Beachten Sieitte, dass die Abbildungen in dieser Bedienungsanleitung fur Erklarungszwecke vom aktuellen Gerat abweichen konnen.
Bewahren Sie die Bedienungsanleitung unbedingt auf.

Bewahren Sie diese Bedienungsanleitung nach dem Durchselen an einem sicheren Ort auf. Darüberhinaus empfehlen wir Ihnen, die erforderlichen Eintragungen auf der Rückseite vorzunehmen.

WARNING:

• Befestigen Sie das Netzkabel an einer Wand, usw., um zu vermeiden, dass jeder auf das Kabel tritt oder diese versehentlich Herauszieht und dadurch ein Herunterfallen des Subwoofoers verursacht.

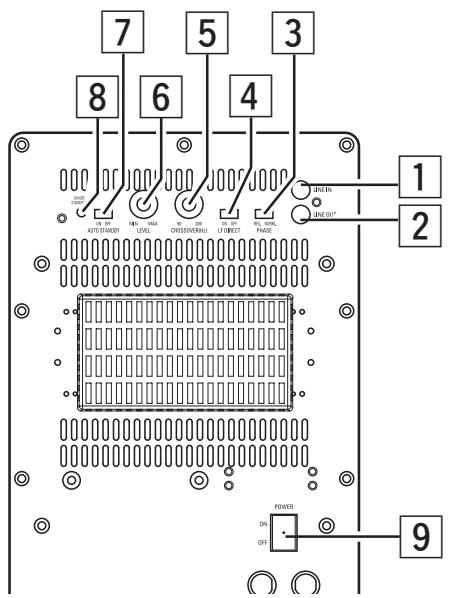

Rückseite des Aktiven Subwooofers (DSW-65)

1 Leitungseingangsanschluss (LINE IN)

• Schlieben Sie diesen Anschluss mit dem im Lieferumfang enthaltenen Anschlusskabel (3 Meter langes ECA-Stiftkabel) an den Vorversteller-Anschluss des AV-Verstärkers an ("SUBWOOFER", "MONO OUT", usw.).

2 Leitungsausgangsanschluss (LINE OUT)

• Das zum Leitungseingangsganschluss eingebene Signal wird wie von hier parallel ausgegeben.
• Bei der Verwendung von zwei aktiven Subwoofern, schließen Sie den Leitungseingangsanschluss des zweiten aktiven Subwooferns an diesen Anschluss an.

3 Phasen-Wahlschalter (PHASE)

• Mit diesen Schalter wird die Phase des Ausgangssignals in Bezug auf das Eingangssignal umgeschaltet.
• Stellen Sie diesen Schalter während des Subwoofer-Betriebes normalerweise auf die "NORM."-Position. Falls die Kontinuität des Tons vom aktiven Subwoofer und den linken und rechten Laatsprechern unnaturlich erscheint, versuchen Sie, auf die REV.-Position umzuschalten. Wahlen Sie dann die Schalter-Position, in der der Ton am tatsächlichen klingt.

4 LF-Direkt-Schalter (LF DIRECT)

• Wenn Sie den aktiven Subwoofer an einen Dolby Digital oder dts-kompatiblen Versteller angeschlossen haben und die LF-Direkt-Funktion eingeschaltet ist, umgehen die Signale sowohl die Überschneidungsfrequency des aktiven Subwoofer als auch die Lautstärke-Schaltungen. Dies hat einen reineren, hochwertigeren Klang zur Folge. Beachten Sieitte, dass in thisem Fall sowohl der Überschneidungsfrequency-Einstellregler (5) als auch der Lautstärke-Regler (6) außer Funktion sind.

5 Überschneidungsfrequency-Einstellregler (CROSSOVER)

• Dieser Regler ist nur dann in Funktion, wenn der LF DIRECT-Schalter (4) auf die "OFF"-Position gestellt ist.
• Mit diesen Regler wird die obere Grenze der vom aktiven Subwoofer reproduzierten Frenzen festgelegt.
• Einstellungskriterien

50Hz : Für linke / rechte Lautsprecher mit einem Durchmesser von 20 cm oder mehr

100Hz : Für linke / rechte Lautsprecher mit einem Durchmesser von 10 bis 25 cm

200Hz : Für linke / rechte Lautsprecher mit einem Durchmesser von 12 cm oder weniger

• Bei der Verwendung eines Dolby Digital oder dts-kompatiblen AV-Verstärkers empfehlen wir, den LF DIRECT-Schalter (4) auf die "ON"-Position zu stellen und diese Funktion nicht anzuwenden.
  ※ “Dolby” ist ein Warenzeichen der Dolby Laboratories Licensing Corporation.
  ※“dts”ist ein Warenzeichen der Digital Theater Systems.

BEZEICHNUNG DER TEILE UND FUNKTIONEN (Fortsetzung)

Über die Auswahl der Überschneidungsfrequency des AV-Verstärkers

Die Überschneidungsfrequency des Satellinen-Lautsprechers / Center-Lautsprechers und des aktiven Subwoofer (die Grenze zwischen dem vom aktiven Subwoofer und den anderen Lautsprechern produzierten Frequenzbereich) wird am angeschlossenen AV-Verträger eingestellt und normalerweise auf einen Wert zwischen 80 und 120 kHz festgelegt.

Bei einigen Verständern, einschließlich der Denon-Modelle AV-Verständen, kann diese Frequenz jeder ausgewählten werden. Bei der Verwendung eines solchen Verständerns,) konnen Sie die Überschneidungsfrequency entsprechend Ihr dem personlichen Geschmack auswahlen.

Wenn Sie den aktiven Subwoofer DSW-65 mit einem solchen Verstärker verwenden, können Sie einen volleren Klang erreichen, indem Sie die Überschneidungsfrequency auf einen Wert um 150 Hz herum einstellen. Stellen Sie die Überschneidungsfrequency Ihrlem persönlichen Geschmack entsprechend ein. Eine Anleitung zum Umstellenden der Überschneidungsfrequency finds Sie in der Bedienungsanleitung Ihr's Verstärkers.

Beim Anschluss an einen Dolby Digital oder dts-kompatiblen AV-Verträger empfehlen wir ihren, den LF DIRECT-Schalter des aktiven Subwoofer (DSW-65) auf die "ON"-Position zu stellen. Diese Empfehlung gilt sowohl für AV-Verträger, bei denen die Überschneidungsfrequency festgelegt ist als auch für solche, bei denen die Überschneidungsfrequency eingestellt werden kann.

6 Lautstärke-Einstellregler (LEVEL)

• Dieser Regler ist nur in Funktion, wenn der LF DIRECT-Schalter (4) auf die "OFF"-Position gestellt ist.

• Stellen Sie mit diesen Regler die Lautstärke des aktiven Subwoofoers ein.

• Wenn Sie den Regler von der Mittelposition aus im Uhrzeigersinn (C) drehen, erhöht sich die Lautstärke des aktiven Subwooferers, und wenn Sie einnt gegen dem Uhrzeigersinn (C) drehen, verringgert sich die Lautstärke. Wahlen Sie die gewünschte Position.

• Bei einigen Signalen wird ein ganz weicher Sound produziert, auch wenn der Lautstärke-Einstellregler ("LEVEL") vollständig gegen den Uhrzeigersinn (O) gedreht und auf ein Minimum ("MIN") eingestellt wird. Dies ist keine Fehlfunktion.

Wenn dies geschehen sollte, schlieben Sie das am LINE IN-Anschluss des Gerätes angeschlossene Kabel an einen Ausgangsanschluss an (SUB WOOFER PRE OUT, MONO OUT, usw.), bei dem die Signale die Hauptlaufstärkeschaltung des AV-Surround-Verständkers, usw. passieren, bevör sie ausgegeben werden.

Verwenden Sie den Lautstärke-Einstellregler ("LEVEL") am Gerät, um die Lautstärkeabweichung mit den Laufsprechern außer Subwoofer (Front, Center, Surround, usw.) einzustellen; und stellen Sie die Gesamtlautstärke mit dem Hauptlautstärkeregler am AV-Surround-Verträker, usw. ein.

7 Auto-Stanby-Wahlschalter (AUTO STANDBY)

ON : Die Auto-Standby-Funktion ist aktiviert.

OFF : Die Auto-Standby-Funktion ist deaktiviert.

Auto-Standby-Funktion

• Der Veränder wird automatisch in den Standby-Modus gesetzt, wenn 5 bis 11 Minuten lang kein Signal eingegeben wird. Dadurch wird Energie gespart.

Die Stromversorgung schaltet sich sofort ein, wenn ein Signal eingegeben wird.

8 Statusanzeige

• Dieses zweifarbige LED zeigt den Betriebsstatus des aktiven Subwoofer's wie folgt an:

Netz "ON" Leuchtet grün Automatische Strom-Ausschaltung

(Standby-Modus) Leuchtet rot Netz "OFF" LED aus

Schutzschaltung aktiviert .Blinkt rot

9 Netzschalter (POWER)

• Die Stromversorgung schaltet sich ein, wenn dieser Schalter auf die "ON"-Position gestellt wird.
• Es bedarf einiger Sekunden, bevor sich das Gerät in Betrieb setzen. Dies liegt in der integrierten Stummschaltung begründet, die beim Ein- und Ausschalten der Stromversorgung störende Gerauscheverhindert.
• Wenn dieser Schalter auf die "OFF"-Position gestellt wird, schaltet sich die Stromversorgung aus.

ANSCHLUSSE

VORSICHT:

• Schlieben Sie das AC-Netzkabel erst dann an eine AC-Netzsteckdose an, nachdem Sie alle anderen Anschlüsse ausgeführten haben.
• Überprüfen Sie die linken und rechten Kanäle und schließen Sie diese richtig an, L (links) an L und R (rechts) an R.
• Schließen Sie das AC-Netzkabel fest an. Einloser Anschluss knothe Störungen verursachen.
• Beachten Sie, dass das Zusammenklemmen von Stiftsteckerkabeln und Netzkabeln sowie die Verwendung von Stiftsteckerkabeln in der Höhe eines Netztransformators Brummen oder andere Störungen verursichen kann.
• Überprüfen Sie die Polaritäten der Laufsprecher und des Verstärkers und schreiben Sie diese richtig an. Schreiben Sie den roten Anschluss am Laufsprecher an den "+"-Anschluss am Verträger und den schwarzen Anschluss am Laufsprecher an den "-"-Anschluss am Verträger an.

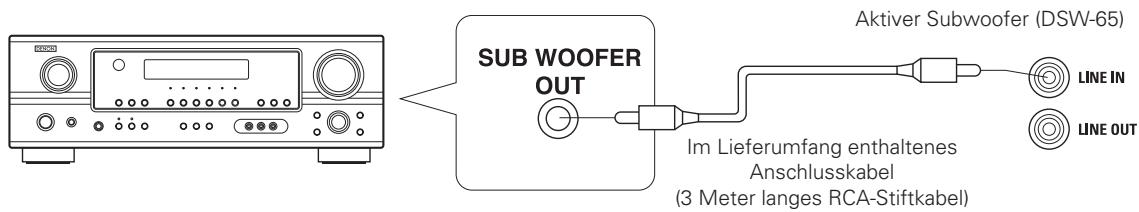

(1) Anschluss des Leitungseingangsanschlusses (LINE IN)

• Schließen Sie diesen Anschluss mit dem im Lieferumfang enthaltenen Anschlusskabel (3 Meter langes ECA-Stiftkabel) an den Vorveränder-Anschluss des AV-Veränderers an ("SUBWOOFER", "MONO OUT", usw.).

VORSICH:

• Falls dieser Anschluss an den Vorverstärker-Anschluss für den Surround-Center-Kanal eines Stereo-Verstärkers oder AV-Surround-Verstärkers angeschlossen ist, wird ausschließlich der Tiefenklang des Center-Kanals reproduziert. Demzufolge ist der Gesamttiefenklang unzureichend.

ANSCHLUSSE (Fortsetzung)

(2) Anschluss der Laufsprecher-Anschlüsse

• Lesen Sie sich vor dem Anschluss die Bedienungsanleitung des Verständers sorgfältig durch und führen Sie die Anschlüss entspruchend richtig aus.
• Schalten Sie vor dem Anschluss des Gerätes und vor der Änderung von Anschlüssen die Netzschalter des entsprchenden Gerätes aus undziehen Sie die Netzstecker von den AC-Netzsteckdosen ab.

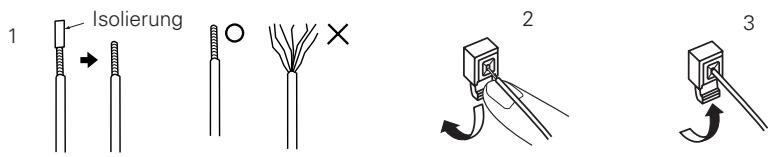

Anschluss der Laufsprecher-Anschlüsse

1. Streifen Sie die Isolierung an der Spitze des Anschlusskabels ab und drehen Sie die Drähte fest mit der Hand zusammen, so dass diese nicht hervorragen und dadurch möglicherweise einen Kurzschluss verursichen.
2. Halten Sie den Hebelnach unter gedruckt und stecken Sie den Kerndraht des Kabels in die Öffnung.
3. Lassen Sie den Hebel los.

Ziehen Sie leicht am Anschlusskabel, um zu prufen, dass es fest angeschlossen ist.

An die "--"-Seite am Verträger (silberfarbener Kerndraht)

Die rote Seite ist die "+"-Seite, die Schwarze Seite ist die "-"-Seite.

An die "+"-Seite am Veränder (kupferfarbener Kerndraht)

HINWEIS: Stellen Sie sicher, dass sich die Kerndrähte nicht gegenseit berühren.

Ziehen Sie nach Beendigung der Anschlüsse vorsichtig an den Laufsprecherkabeln, um sicherzustellen, dass sie richtig angeschlossen sind.

VORSICHT:

• Achten Sie sorgfältig daraufuf, dass Sie die positiven (^ + ^ , rot) und negativen (一 ^ - 一 ^ , schwarz) Seiten und die linken und rechten Laatsprecher richtig anschreiben.
• Schlieben Sie die Seite des im Lieferumfang enthaltenen kupferfarbenen Kerndrahtes an den roten Laufsprecher-Anschluss an.
• Zur Vermeidung von Schaltungsproblemen dürfen die kupfer- und silberfarbenen Kerndrähte sowie die linken und rechten Kabel niemals kurzgeschlossen werden.

Überprüfen Sie im Rahmen der Installation sowohl den Aufstellungssort als auch das Aufstellungsverfahren auf Sicherheit.

Falls Sie die Lautspeicher auf einem Ständer, einem Rahmen, usw. verwenden möchten, folgen Sie unbedingt der dem Ständer, Rahmen usw. beliegenden Installationsanleitung und überprüfen Sie vor der Installation und Verwendung die Sicherheit. Denon haftet weder für Schaden noch Unfälle, die aufgrund eines herunterfallenden Gerätes verursacht wurden.

VERWENDUNG DES AKTIVEN SUBWOOFERS (DSW-65)

1. Stellen Sie den Netzschalter auf die "ON"-Position.

2. Falls das AC-Netzkabel des Gerätes an eine geschaltete AC-Steckdose am Verträger angeschlossen ist und der Netzschalter in der "ON"-Position belassen wird, schaltet sich beim Ein- und Ausschalten des Verträgers auch die Stromversorgung ein und aus.

3. Falls das AC-Netzkabel nicht an eine geschaltete AC-Steckdose am Veränder angeschlossen ist, stellen Sie den Netzschalter des Gerätes nach dem Einsatz der Stromversorgung des Veränderkers auf die "ON"-Position. Stellen Sie den Netzschalter des Gerätes vor dem Ausschalten der Stromversorgung des Veränderkers auf die "OFF"-Position.

4. Stellen Sie die Lautstärke mit dem Lautstärke-Einstellregler ein.

※ Beziehen Sie sich für Einzelheiten auf "BEZEICHNUNG DER TEILE UND FUNKTIONEN".

ENTFERNEN DES LAUTSPRECHERGITTERS (SC-A65, SC-C65)

• Das Gitter an der Vorderseite der Lautspechersysteme (SC-A65, SC-C65) kann entfernt werden.
• Halten Sie beiden Seiten des Gitters fest und ziehen Sie es nach vorne.
• Gleichen Sie zur Wiedermontage die vier LÖcher in den vier Ecken des Laufsprechergitters mit den vorstehenden Teilen in den vier Ecken des Gehäuses ab und drücken Sie das Laufsprechergitter fest auf.

FEHLERSUCHE

Fehlersuche

Sind alle Anschlüsse richtig?

Bedieren Sie das Gerät entsprechend der Beschreibungen in der Bedienungsanleitung?

■ Funktionieren der Veränder und der / die Player einwandfrei?

Falls die Funktion des Gerätes nicht einwandfrei zu sein scheint, überprüfen Sie die in der nachfolgenden Tabelle aufgeführten Punkte. Sollte sich das Problem damit nicht beseitigen halten, liegt möglicherweise eine Störung vor. Schalten Sie die Stromversorgung aus, trennen Sie das AC-Netzkabel von der AC-Netzsteckdose ab und wenden Sie sich an das Geschäft, in dem Sie das Gerät erworben haben. Sollte man Ohnen dfort nicht behilflich sein konnen, wenden Sie sichitte an einen sich in ihrer Höhe befindlichen autorisierten Denon-Kundendienst.

Symptom	Ursache	Abhilfe
Aktiver Subwoofer (DSW-65):Beim Einschalten der Stromversorgungleuchtet weder das LED noch wird einTon produziert.	Das AC-Netzkabel ist lose.	Überprüfen Sie den Anschluss desAC-Netzkabels.
Aktiver Subwoofer (DSW-65):Das LED leuchtet, aber es wird keinTon produziert.	Die Anschlusskabel sind lose.Der Lautstärke-Einstellregler ist ganzheruntergedreht.	Schließen Sie fest an.Stellen Sie den Regler durch Drehen auf die gewünschte Position.
Aktiver Subwoofer (DSW-65):Das LED blinkt und es wird kein Tonproduziert.	Die Schutzschaltung wurde aufgrund eines zu hohen Eingangs oder einesTemperaturanstieges aktiviert.	Stellen Sie den Netzschalter zunachschaft auf die “OFF”-Position und nach einer Minute wieder zurück auf die“ON”-Position.Solle sich das Problem nicht beseitigenglassen, trennen Sie das AC-Netzkabel von der AC-Netzsteckdose ab undwenden Sie sich an das Geschäft, in dem Sie das Gerät erworben haben.
Active subwoofer (DSW-65):Der Ton ist verzerrt.	Die Lautstärke ist zu hoch eingestellt.Der Ton vom angeschlossenenLautstärker ist verzerrt.	Drehen Sie den Lautstärke-Einstellreglerentgegen dem Uhrzeigersinn, um dieLautstärke zu senken.Verträken Sie den Tiefenklang desVerträkers nicht.(Stellen Sie denTiefen-Einstellregler auf eine niedrigerePosition oder senken Sie dieLautstärke.)
Aktiver Subwoofer (DSW-65):Oszillation (es wird ein lauter Dauertonproduziert).	Die Lautstärke für den aktivenSubwoofer oder den Verträker ist zuhoch eingestellt.	Senken Sie die Lautstärke desaktiven Subwooferers oder Verträkers.

Änderung der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.

TECHNISCHE DATEN

Satelliten-Lautsprechersystem (SC-A65)

Typ:	2-Wege, 2-Loutsprecher
	Geschlossenes Gehäuse / Niedriger Streufluss
Loutsprecher:	9 cm Konus für Tiefen-Mittelfrequenz-Bereich x 1
	2,5 cm für Super-Hochfrequenz-Bereich x 1
Eingangsimpedanz:	6 Ω/Ohm
Max. Eingang:	40 Watt (IEC)
	100 Watt (PEAK)
Überschneidungsfrequency:	6 kHz
Frequenzbereich:	60 Hz ~ 22 kHz
Abmessungen:	130 (B) x 180 (H) x 171 (T) mm
Gewicht:	1,2 kg

Center-Lautsprechersystem (SC-C65)

Typ:	2-Wege, 3-Loutsprecher
	Geschlossenes Gehäuse / Niedriger Streufluss
Loutsprecher:	9 cm Konus für Tiefen-Mittelfrequenz-Bereich x 2
	2,5 cm Super-Hochfrequenz-Bereich x 1
Eingangsimpedanz:	6 Ω/Ohm
Max. Eingang:	40 Watt (IEC)
	100 Watt (PEAK)
Überschneidungsfrequency:	6 kHz
Frequenzbereich:	60 Hz ~ 22 kHz
Abmessungen:	290 (B) x 130 (H) x 192 (T) mm
Gewicht:	1,8 kg

Aktiver Subwoofer (DSW-65)

Typ:	1-Weg, 1-Loutsprecher
	Reflexions-Gehäuse / Niedriger Streuflü
	Integrierter Verstärke
Loutsprecher:	25 cm Konuswoofer x 1
Loutsprecher-Impedanz:	4 Ω/Ohm
Frequenzbereich:	25 Hz ~ 200 Hz
	(LF Direkt / Aus)
Nennausgangsleistung:	100 Watt
	(4 Ω/Ohm Last, 55 Hz, Klirrfaktor 0,7%)
Eingangsimpedanz:	22 kΩ/kOhm
Überschneidungsfrequency:	50 Hz ~ 200 Hz (variabel)
	(LF Direkt / Aus)
Spanningsquelle:	120V / 60Hz (Nordamerika)
	230V / 50Hz (Europa)
Stromaufnahme:	55 Watt (UL / IEC)
	< 1 Watt (Standby)
Abmessungen:	310(B) x 351(H) x 436(T) mm
	(einschließlich Fuß)
Gewicht:	12,0 kg (einschließlich Fuß)

* Anderung der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.

DENON,Ltd.
