TIC 740 DD L IT - Kochfeld SCHOLTES - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TIC 740 DD L IT SCHOLTES als PDF.
| Produkttyp | Induktionskochfeld |
| Marke | SCHOLTES |
| Modell | TIC 740 DD L IT |
| Anzahl der Kochzonen | 4 (vorne links, hinten links, vorne rechts, hinten rechts) |
| Stromversorgung | 220-240 V 1+N~ 50 Hz (einphasig); Möglichkeit eines Drehstromanschlusses 400 V |
| Maximale Leistungsaufnahme | 3,0 kW (softwarebegrenzt) |
| Einbaumaße (B x T) | 740 mm x 520 mm (typischer Wert, nicht explizit angegeben) |
| Bedienungsart | Touch-Steuerung (Tasten + und -, Kochzonenauswahl, Timer, Verriegelung) |
| Hauptfunktionen | Ein-/Ausschalten der einzelnen Kochzonen, Zeitprogrammierung (1-99 Min.), Timer, Bedienfeldsperre, Demonstrationsmodus, automatische Leistungsbegrenzung (3,0 kW) |
| Sicherheit | Topferkennung, Restwärmeanzeige (H), Überhitzungsschutz (Anzeige F), Sicherheitsschalter (Abschaltung nach maximaler Zeit), akustisches Fehlersignal, Kindersicherung |
| Reinigung und Pflege | Reinigung mit feuchtem Schwamm, nicht scheuerndem Glaskeramik-Reiniger, beiliegender Schaber für hartnäckige Verschmutzungen; keine Dampf- oder aggressiven Reiniger verwenden |
| Oberflächenmaterial | Glaskeramik (Glas) |
| Farbe | Schwarz (typischer Wert, nicht genau angegeben) |
| Mitgeliefertes Zubehör | Schaber, Befestigungshaken, Zentrierfedern |
| Energieklasse | Konform mit Richtlinie 1275/2008 (Bereitschaftsmodus) |
| Gewicht | Ca. 12-15 kg (Schätzung, nicht angegeben) |
Häufig gestellte Fragen - TIC 740 DD L IT SCHOLTES
Benutzerfragen zu TIC 740 DD L IT SCHOLTES
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kochfeld kostenlos im PDF-Format! Finden Sie Ihr Handbuch TIC 740 DD L IT - SCHOLTES und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TIC 740 DD L IT von der Marke SCHOLTES.

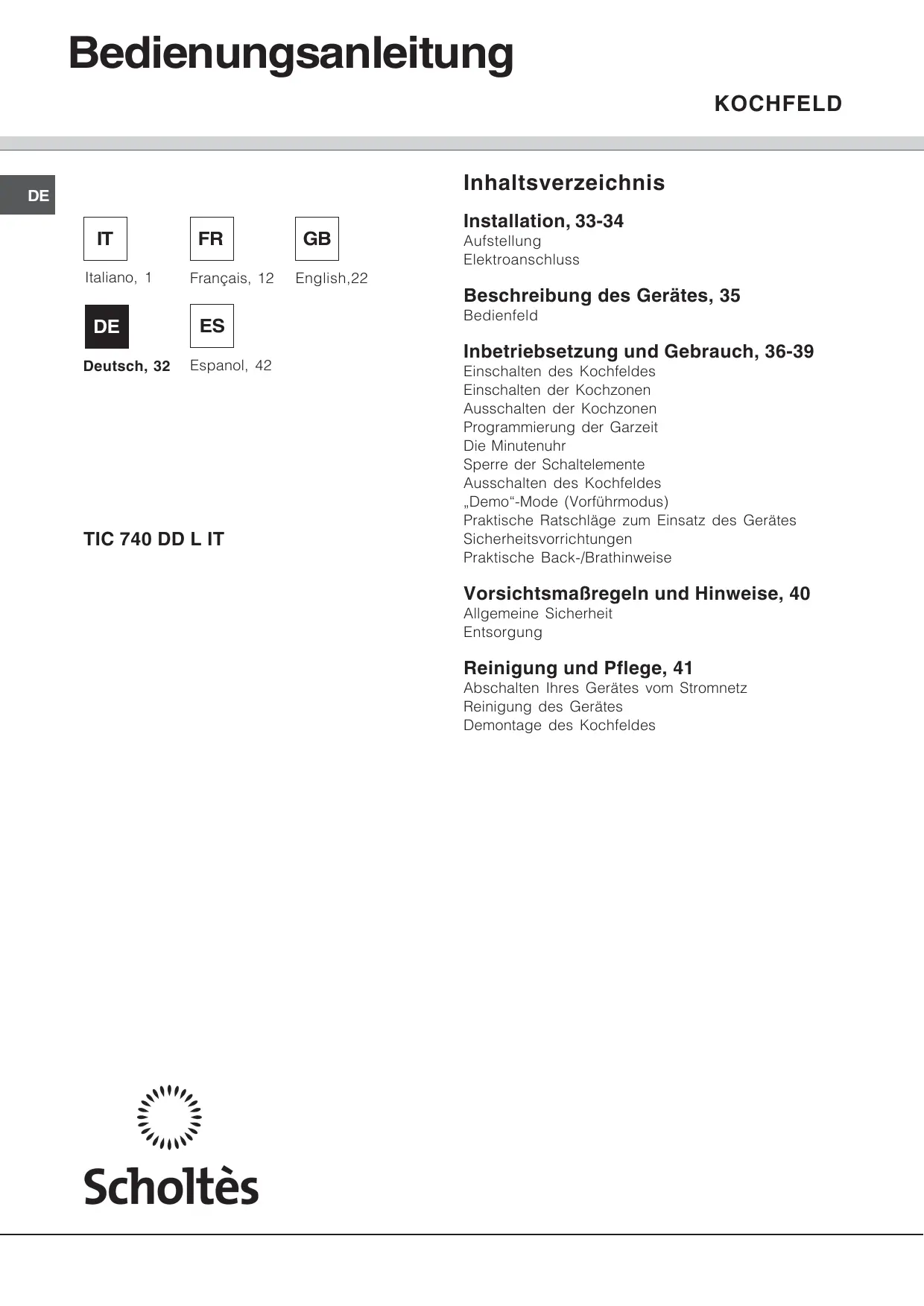

BEDIENUNGSANLEITUNG TIC 740 DD L IT SCHOLTES
Beschreibung des Gerätes, 35
Bedienfeld
Inbetriebsetzung und Gebrauch, 36-39
Einschalten des Kochfeldes
Einschalten der Kochzonen
Ausschalten der Kochzonen
Programmierung der Garzeit
Die Minutenuhr
Sperre der Schaltelemente
Ausschalten des Kochfeldes
"Demo"-Mode (Vorfuhrmodus)
Praktische Ratschlage zum Einsatz des Gerätes
Sicherheitsvorrichtungen
Praktische Back-/Brathinweise
Vorsichtsmaßregeln und Hinweise, 40
Allgemeine Sicherheit
Entsorgung
Reinigung und Pflege, 41
Abschalten Ihres Gerätes vom Stromnetz
Reinigung des Gerätes
Demontage des Kochfeldes
! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Mochigkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.
Aufstellung
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorschutsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jege unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
Einbau
Um eine einwandfrei Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:
Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
- Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.

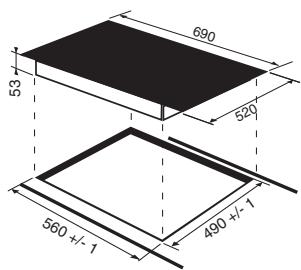

- Je nach dem zu installieren Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnittte folgender Abmessungen vorzusehen:

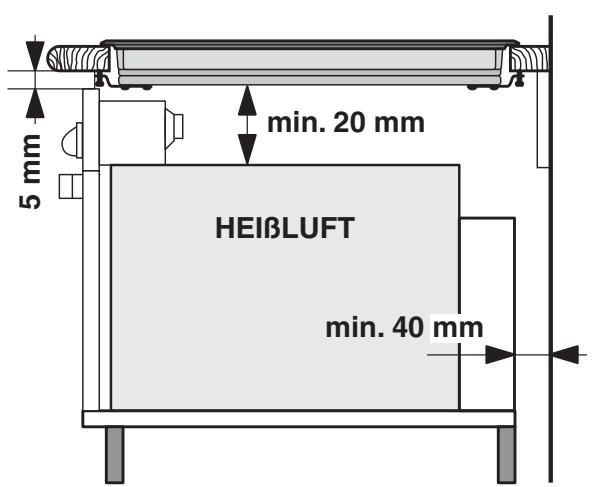

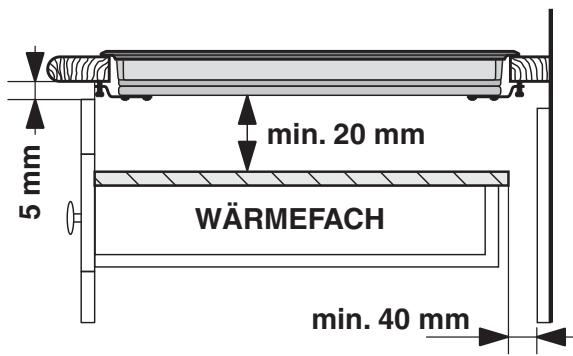

Belüftung
Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:
- in einem Abstand von mindestens 40mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche;
- um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.
- Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
Befestigung
Das Kochfeld muss auf einer perfekt abenen Stütz- bzw.
Auflageflächeinstalliertwerden.
Durch unsachgemäß Befestigung hervorgerufene Verformungen können die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

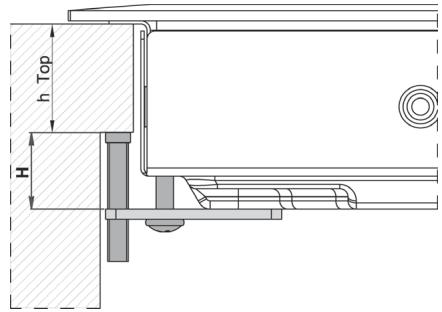

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, undzarj ne nach der Stärke der Auflagefläche:
- 30 mm - Schraube 23 mm;
- 40mm-Schraube 13mm
Verfahrens Sie zur Befestigung wie folgt:

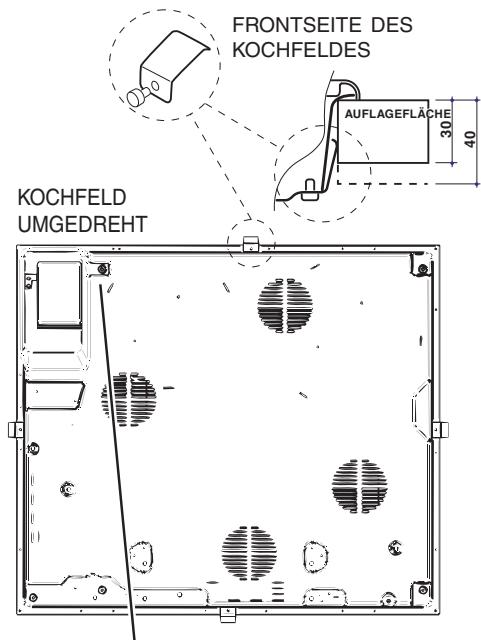

- Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jedem Kochfeldseite befindlichen Lochbohrungen.
- Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und bzw so, dass es vorschrittsmäßig auf der gesamten Auflagefläche aufstützt.
- Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaltet.
! Die Schrauben der Zentrierungsfedern,müssen unbedingt zugänglich sein.
! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.
!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhlfenahme eines Werkzeugs nicht möglich ist.
Elektröanschluss
! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen s amtliche Elektroanschluss getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu konnen.
Einphasenanschluss
Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:
| Netzspannung und -frequenz | Elektrokabel | Anschluss der Drähte |
| 220-240V 1+N ~ 50 Hz | N L | L: gelb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz |
Andere Anschlussarten
Sollete die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:
Netzspannung und-frequenz
- 400V - 2+N ~ 50 Hz
220-240V3\~50Hz - 400V 3 - N ~ 50 Hz
- 400V-2+2N~50Hz
Trennen Sie die Drähte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:
| Netzspannung und -frequenz | Elektrokabel | Anschluss der Dühte |
| 400V - 2+N~50 Hz | N L1 L2 | =: gelb/grün;N: die 2 blauen Dühte Zusammen L1: schwarz L2: braun |
| 220-240V 3~50Hz | ||
| 400V 3-N~ 50Hz | ||
| 400V - 2+2N ~50 Hz | N1 N2 L1 L2 | =: gelb/grün;N1: blau N2: blau L1: schwarz L2: braun |
Anschluss des Netzkabels an das Stromnetz
Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.
! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sieitte sicherr,dass:
- die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
- die Netzsteckdose für die auf dem Typenschild (behindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
- die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
- die Steckdose mit dem Netzstecker kompatibel ist. Soltte dies nicht der Fall sein, wechseln Sieitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.
!Netzkabel und Steckdose müssen bei installiertem Gerät weniger zugänglich sein.
!Das Netzkabel darf nicht gebogen oder eingeklemmt werden.
!Das Netzkabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetaucht werden.
! Der Hersteller lehnt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.
! Entfernen oder ersetzten Sie unter keinen Umständen das Netzkabel. Wird das Kabel entfern oder ersetzt, verfallen sowohl die Gewährleistung als auch das CE-Zeichen. INDESIT übernimmt keine Verantwortung für Unfälle oder Schäden, die durch das Entfernen/Ersetzen des Original-Netzkabels verursacht werden. Der Austausch darf ausschließlich mit einem Originalersatzteil und durch autorisiertes Fachpersonal INDESIT durchgeführt werden.

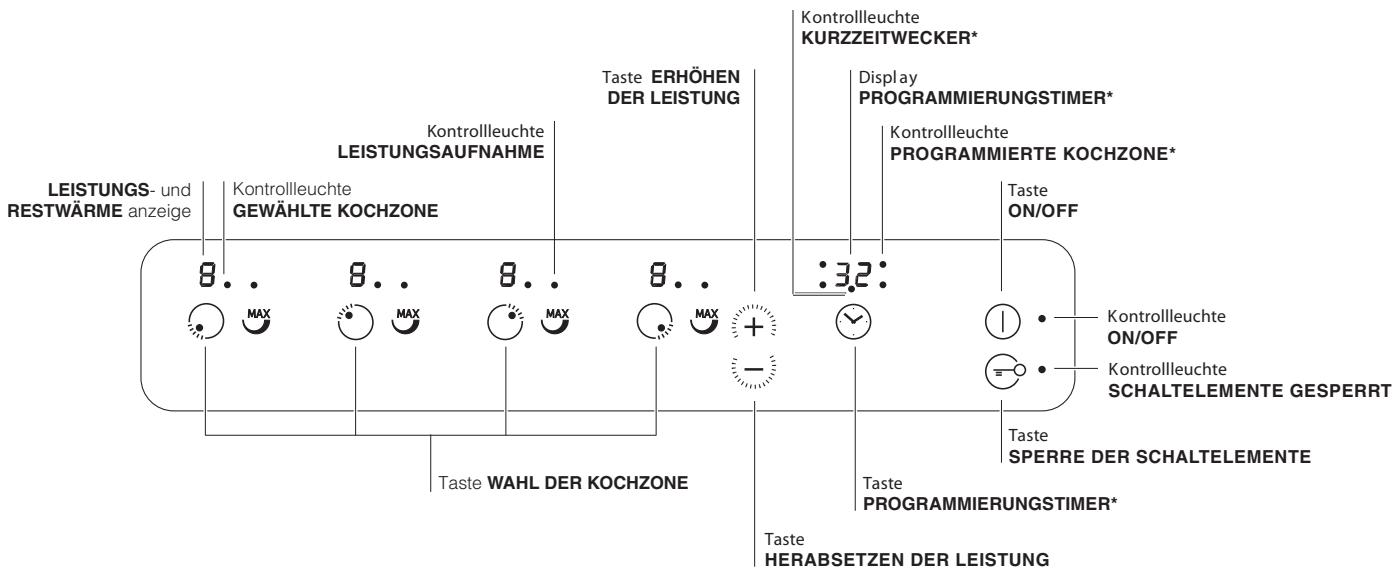

Bedienfeld
Das hier beschriebene Bedienfeld dient nur als Beispiel, es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells.
- Taste ERHÖHEN DER LEISTUNG: Zum Einsatzen sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
- Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).
- Kontrollleuche GEWÄHLTE KÖCHZONE: Diese zeigt an, dass die der Kontrollleuche entsprechende Kochzone gewählt wurde und die gewünschten Einstellungen demnach vorgenommen werden können.
- Taste WAHL DER KOCHZONE: Mittels dieser wird die gewünschte Kochzone gewählt.
- LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
- Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes.
- Kontrollleuche ON/OFF: Diese zeigt an, ob das Gerät ein- oder ausgeschaltet ist.
- Taste PROGRAMMIERUNGSTIMER*: Mittels dieser Taste kann die für jeder Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).
-
Display PROGRAMMIERUNGSTIMER*: Auf thisem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).
-
Nur bei einigen Modellen.
-
Kontrolleuchten PROGRAMMIERTE KOCHZONE*: These zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch).
- Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).
- Kontrollleuchte SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gespert wurden (siehe Inbetriebsetzung und Gebrauch).
- Kontrollleuche KURZZEITWECKER*: Diese signalisiert, dass der Kurzzeitwecker lauft
Die Kontrollleuchte LEISTUNGSAUFNAHME zeigt an, dass die Leistung der spezifischen Kochzone nicht weiter erhöht werden kann, um die maximale Aufnahme von 3,0kW nicht zu übersteigen.
! Dieses Produkt entspricht den Vorschriften der neuen Europäischen Richtlinie zur Einschränkung des Energieverbrauchs im Standby. Werden für 2 Minuten keine Tasten gedrückt, dann stellt sich das Gerät nach Ausschalten der Anzeigen für Resthitze und des Lüften (wenn vorhanden) automatisch in den "off mode". Das Gerät kehrt durch Drucken der Taste ON/OFF in den Betriebsmodus zurück.
Inbetriebsetzung und Gebrauch
DE
! Der auf die Dichtungen aufgetragene Leim konnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ohnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Wahrend der ersten Betriebsstunden konnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.
!Wird das Kochfeld an das Stromnetz angeschlossen, ertont nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufhin kann das Kochfeld eingeschaltet werden.
!Die interne Software des Kochfeldes regelt die von allen Zonen maximal aufgenommene Leistung und erhöglich so eine flexible und unabhängige Nutzung der maximal ausgegebenen Leistung. In den unter gezeugten Abbildungen werden zwei Funktionsbispiele gezeigt.
In der Abbildung A ist die vorderine linke Kochzone auf maximale Leistung (Stufe 9) gestellt und darauf kann die hintere linke Kochzone maximal auf Stufe 7 gestellt werden und die entsprechende Kontrolleuche Max schaltet sich ein; sobald sich die Leistung der vorderen Kochzone verringert, schaltet sich die entsprechende Kontrolleuche Max aus und die wichtere Kochzone kann auf eine höhere Stufe gestellt werden.
Die Abbildung B zeigt ein ähnliches Beispiel für zwei schraggegenüber liegende Kochzonen. Wenn die vordere linke Kochzone auf die maximale Stufe (Stufe 9) gestellt ist, dann kann die hinterere rechte Kochzone maximal auf die Stufe 4 gestellt werden. Die konstante Information zum Energieverbrauch ist über das Einsatz den der Kontrolleuchten gewährleiste MAX die sich dann einschalten, wenn die Kochzone die maximal verfügbare Leistung aufgenommen hat. Wenn alle Kontrolleuchten der eingeschalteten Kochzonen eingeschaltet sind, dann muss man, um die Leistung einer der Kochzonen zu erhöhen, notwendigerweise die Leistung einer anderen eingeschalteten Kochzone verringgem.
Normale Funktionsgeräusche des Kochfeldes:
- Brummen: wird von der Vibration der Metallelemente des Induktors und des Topfes verursacht, es entsteht ein für die Erhitzung notwendiges elektramagnetisches Feld; das Gerausch steigert sich mit der Leistungssteigerung des Induktors.
- Leichtes Pfeifgeräusch: entstehen, wenn ein leerer Topf auf die Kochzone gestellt wird; sobald Lebensmittel oder Wasser hinzugeführten werden, verschwindet das Gerausch.
- Prasseln: es ist ein Gerausch, das durch die Vibrationen des Topf Bodenmaterials entstehen, sobald es von den vom Magnetfeld (Induktion) verursachten Wirbelströmen durchdrungen wird; die Gerauschstärke hängt vom Material des Topf Bodens ab und wird
schwächer, je größter der Topfist.
- Starkes Pfeifgeräusch: es entsteht, wenn die beiden Induktoren auf der gleichen Vertikalien bei maximaler Leistung Funktionieren und/oder wenn auf dem größeren der beiden die Booster-Funktion eingeschaltet ist und der andere sich selbsttätig reguliert. Das Gerausch wird schwächer, sobald sich die Leistungsstufe des selbstregulierten Induktors sentk; es tritt besonderss dann auf, wenn der Topfboden aus Schichten unterschiedlichen Materials besteht.
- Geblasegeräusch: zur richtigen Funktion des Kochfelds und zum Schutz der Elektronikteile vor Überhitzung muss ein Geblase eingesetzt werden. Das Geblase lauft auf der maximalen Leistungsstufe wenn der große Induktor auf maximaler Leistungsstufe lauft oder wenn die Booster-Funktion eingeschaltet ist; in allen anderen Situationen Funktioniert es bei mittlerer Leistungsstufe, je nach erfasster Temperatur. Es ist darüber hinaus möglich, dass das Geblase auch bei ausgeschaltetem Kochfeld weiter lauft, wenn die erfasste Temperatur noch hoch ist.
Die hier aufgeführten Gerausche hängen mit der Induktionstechnologie zusammen und sind nicht unbedingte ein Hinweis auf eine fehlerhafte Funktion.
!Durch längeres Drücken der Tasten und * · konnen die Leistungswerte und die Minuten des Timers im Schnellauf verändert werden.
Einschalten des Kochfeldes
Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrück halten) eingeschaltet.
Einschaltender Kochzonen
Eine jeder Kochzone wird über eine Bedienungstaste und über einen aus einer Doppeltaste (und) bestehenden Leistungsregler eingeschaltet.
- Um eine Kochzone einzuschalten, drücken Sie die entsprechende Bedienungstaste und stellen daraufhin über die Tasten und die gewünschte Leistungsstufe ein.
Ausschaltender Kochzonen
Um eine Kochzone auszuschalten, wahren Sie diese zuerst über die entsprechende Bedienungstaste und:
- Drücken Sie die Taste: Die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone.
Programmierung der Garzeit
!Samtliche Kochzonen können gleichzeitig für eine Garzeit von 1-99.
Minuten programmiert werden.
-
Wahlen Sie die Kochzone über die entsprechende Wahltaste.
-
Nur bei einigen Modellen.
-
Wahlen Sie die gewünschte Leistungsstufe.
- Drücken Sie die Programmiertaste
Die Kontrolleucht der ausgewählten Zone blinkt. - Stellen Sie über die Tasten “-” und “+” die gewünschte Zeit ein.
- Bestätigten Sie Einstellung durch Druck auf die Taste oder warten Sie 10 Sekunden für die automatische Auswahr.
Die Zeitrechnung (rückwärfterer Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertönt (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet.
Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.
Anzeige im Falle einer Mehrfachprogrammierung
Wurde die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrollleuche blinking, um anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen sind eingeschaltet.
Um die Restzeit der anderen programmierten Kochfelder anzuzeigen
drücken Sie wiederholt die Taste es werden in Folge und im
Uhrzeigersinn alle Zeiten des Kurzzeitweckers und der programmierten Kochfelder angezeigt, beginnend mit dem Kochfeld vorne links.
Änderung der Programmierung
- Drücken Sie mehrmals die Taste , bis die Zeit der Kochzone, deren Programmierung Sie ändern möchen, angezeigt wird.
- Stellen Sie mittels der Tasten-und + die neue Zeit ein.
- Bestätigkeiten Sie die Einstellung durch Druck auf die Taste
Möchten Sie eine Programmierung loschen, dann verfahrens Sie wie folgt: Bei Punkt 2 drücken Sie die Taste-: Die programmierte Zeit wird fortlaufend gesenkt bis zum Ausschalten bei 0. Die programmierte Zeit wird gelöscht und das Display verlässt den Programmierungs-Modus.
Die Minutenuhr
Das Kochfeld muss eingeschaltet sein.
Mit dem Minutenzähler kann ein Zeitraum bis 99 Minuten eingestellt werden.
- Drücken Sie die Programmiertaste bis sich die Kontrolleuchte
des Minutenzahlers einschaltet - Stellen Sie über die Tasten " -" und " +" die gewünschte Zeit ein.
- Bestätigten Sie die Einstellung durch Druck auf die Taste
Die Zeitrechnung (rückwärfter Ablauf) des Timers setzt unverzüglich ein. Nach Ablauf der Zeit erönt ein akustisches Signal (über die Dauer von 1 Minute).
SperrederSchaltelemente
Während der Betriebszeit des Kochfeldes konnen die Schaltelemente gespert werden, um irrtümliche Einstellungenänderungen zuverhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die
Taste = 0 , dann werden die Schaltelemente gespert. Die uber der Taste befindliche Kontrollleuchte leuchtet auf.
Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder frei gegeben werden. Drücken
Siedie Taste = O fur einige Sekunden; die Kontrolleuchte erlischt, die Schaltelemente werden freiogegeben.
Ausschaltendes Kochfeldes
Durch Drücken der Taste ① wird das Kochfeld ausgeschaltet. Solten die Schaltelemente gespert worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gespert. Um das Kochfeld wieder einschalten zu können, müssen die Schaltelemente vorher entsprert werden.
,Demo"Mode(Vorfuhrmodus)
Es besteht die Möglichkeit, einen Vorfruhrmodus einzustellen, bei dem das Bedienfeld (einschließlich der zur Programmierung erforderlichen Bedienelemente) normal funktioniert, die Heizelemente dagegen schalten sich nicht ein. Zur Aktivierung eines Vorfruhrmodus muss das Kochfeld eingescheltet und alle Platten ausgeschaltet sein.
- Halten Sie die Tasten + und - für 6 Sekunden gleichzeitig gedrückt. Nach 6 Sekunden blinken die Kontrollleuche ON/OFF und die Kontrollleuche SPERRE DER SCHALTELEMENTE für eine Sekunde. Lassen Sie die Tasten + und - los und drücken Sie die Taste 🚨;
- Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld schaltet sich aus:
- Wird das Kochfeld daraufhin wieder eingeschaltet, befindet es sich im Vorführmodus (Demo-Mode)
Zum Verlassen这点 Modus verfahren Sie gemäß obiger Angaben. Auf dem Display erscheint abwechselnd die Anzeige DE und OF und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, Funktioniert es wieder auf normale Weise.
Praktische Ratschlagezum Einsatz des Gerätes
!Verwenden Sie Kochgeschirr, dessen Herstellungsmaterial (magnetisiertes Material) sich für das Induktionssystem eignet. Wirompfehlen Ihnen Töpfe und Pfannen aus: Gusseisen, emailiertem Stahl oder Spezialstahl für Induktionskochzonen. Im Zweifelfall hilft ein Magnet bei der Prüfung der Verwendbarkeit eines Kochgeschirrs.
GEEIGNETES MATERIAL
UNGEEIGNETES MATERIAL
Aluminium, Glas, Ton.
Porzellan, nicht magnetiserter Edelstahl
So gibt Ihnen Ihr Kochfeld sein Bestes:
- Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.
- Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.
- Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
- Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert hohe Hitzekonzentration der Gasbrenner konnte die Topfbödenleitung verformen und demnach die korrekte Auflage beeinträchtigen.
Sicherheitsvorrichtungen
Topferkennung
Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topfbodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgroße. Das Blinker der Anzeigeleuche kann Folgendes signalisieren:
- ungeeignetes Kochgeschirr,
ein zu geringer Topdfurchmesser,
der Topf wurde abgenommen.
Restwärmeanzeigen
Jede Kochzone ist mit einer Restwärmeanzeige ausgerüstet. Diese Anzeige signalisiert, welche Kochzonen noch eine erhöhte Temperatur haben. Zeigt die Leistungsanzeige H, dann ist die Kochzone noch warm. Es ist beispelsweise möglich, eine Speise warm zu halten oder Schokolade oder Butter zu schmelzen. Mit dem Abkühlen der Kochzone zeigt die Leistungsanzeige H. Die Anzeige schaltet sich ab, sobald die Kochzone ausreichend abgekühlt ist.
Überhitzung
Im Falle einer Überhitzung der elektronischen Gerätekomponentenschaltet sich das Kochfeld automatisch aus, auf dem Display erscheidt
die Anzeige gefolggt von einer blinkenden Zahl. Diese Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunden ist.
Sicherheitsautomatik
Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Aufreten eines solchen Sicherheitsintervalls erscheint auf dem Display die Anzeige „0".
Beispel: Die hinterere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hinterere rechte Kochzone wird nach 5 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 8 Stunden.
| Heizleistung | Beschränkung der Funktdauer in Stunden |
| 1 | 9 |
| 2 | 8 |
| 3 | 7 |
| 4 | 6 |
| 5 | 5 |
| 6 | 4 |
| 7 | 3 |
| 8 | 2 |
| 9 | 1 |
Tonsignal
Einige Anomalien, wie:
- Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
Flüssigkeit, die über das Schaltfeld gegosen wurde, - ein zu langer Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.
Praktische Back-/Brathinweise
| Sehr stark garen | 90 | Schnellgaren Schnellkochtopf Grillen | Fritieren Kochen |
| Stark garen | 80 | Crèpes | Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier) |
| Sanftgaren: | 66 | Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch | |
| 56 | Langsam eindicken (dickflüssige Soßen) | ||
| 46 | Wasserbad | Garen im Schnellkochtopf nach dem Dampfaustritt | |
| Sehr sanft Garen: | 36 | Sehr sanft Garen | Aufwärmen von Speisen |
| Extrem sanft Garen: | 27 | Schokoladensoße | Warmhalten |
DE
Vorsichtsmaßregeln und Hinweise
DE
!Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.
CE Dieses Gerat entspricht den folgenden EG-Richtlinien: -2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen
- 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen
-93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
- 1275/2008 stand-by/off mode.
Allgemeine Sicherheit
! Stellen Sieitte sichera, dass das Beluftungsgitter des Geblase nsiemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Beluftung zur Kuhlung der elektronischen Teile.
!Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüfung der elektronischen Teile erforderliche Raum sare absolut unzureichend.
- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
- Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fuß und auch nicht, wenn Sie barfuß sind.
Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
- Das Glaskeramikkochfeld ist stoßfest; denen noch kann es durch StöBe bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
- Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit freißen Kochfeldteilen gelamt.
- Bitte berücksichtigten Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heißbleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
- Halten Sie sümtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch他们是 oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
- Stellen Sie Stiettopfe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschlieben.
- Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
- Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
- Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahlnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
- Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen Implantate: Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektramagnetischer Verträglichkeit.
Dieses Erzeugnis erfüllt demnach sümmtliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei dann, letztere entsprechen nicht den obigen Richtlinien.
Das Induktions-Kochfeld erzeugt elektramagnetische Felder im Nahbereich.
Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschreiben, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein. In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses gerantieren. Für Informationen hinsichtlich der Konformität oder eventueller Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen.
- Kinder dürfen nicht mit dem Gerät speien.
- Soltte die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
- Legen Sieittekeine Metallgegenstände (Messer, Loffel, Deckel usw.) auf das Kochfeld; sie konnten sehr heißt werden.
- Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.
Entsorgung
- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnem.
Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handler wenden.
Abschalten Ihres Gerätes vom Stromnetz
Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.
Reinigung des Gerätes
! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.
! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
- Bei entsprechenden starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspälen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit dem mitgelieferten Schaber entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - halten werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfahren Spüllauge erzielen.
- Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfeht sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerät vorzunehmen.
- Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sich)namlich bei der{nachsten Benutzung des Kochfeldes ihrerseits festsetzen.
Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)
Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längerere Zeit darauf vorhanden sein.
Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspullen und abzutrocknen. Wird versehentlich Wasser darauf vonschüttet, muss es sofort sorgsam getrocknet werden.
! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehrähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.
Demontage des Kochfeldes
Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:
- Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
- lockern Sie die Schrauben der Eck-Befestigungsbügel;
3.nehmen Sie das Kochfeld aus dem Mobelausschnitt Heraus.
! Wir empfehlen dringlich, Innenmechanismen nicht eigenschaftig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.
Italiano, 1
Français, 12
English,22
Deutsch, 32
Espanol, 42
TIC 740 DD L IT
Sumario
Instalación, 43-44
Colocacion
Conexión electrica
