BEDIENUNGSANLEITUNG KSV 4220 DF GL LIEBHERR

für Standkühlschrank

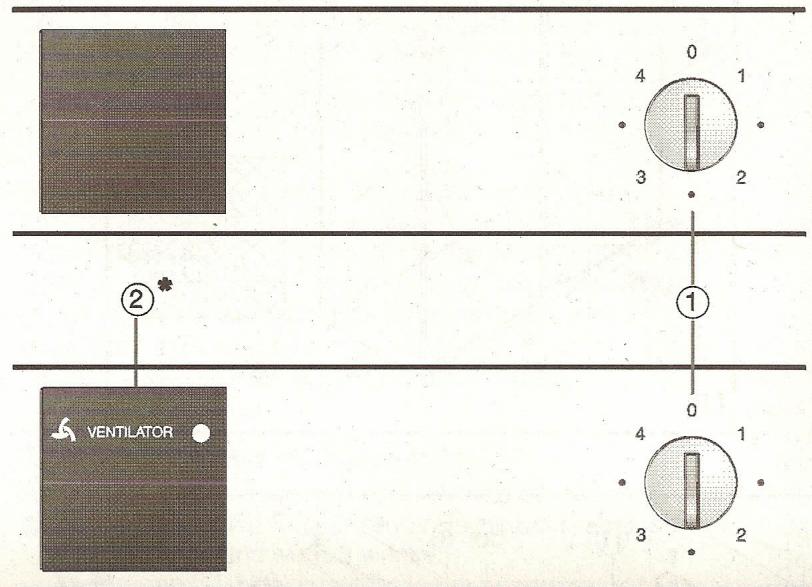

Bedien- und Kontrollelemente

Abb. A1

① Ein/Aus und Temperaturregler

1 = warm
4 = kalt

Empfehlenswert ist eine mittlere

Einstellung

(2) Ventilator-Taste mit Leuchtanzeige für Umluftkuhlung

Geräte- und Ausstattungsübersicht

Abb. A

Transporttragegriffe hinten

Bedien- und Kontrollelemente*

Ventilator für Umluftkuhlung*

Butter- und Kasefach

Eierablage*

versetzbare* Abstellflächen

verschiebbarer Flaschen- und

Konservenhalter*

teilbare Abstellflächen oder hochstellbare Ablage

hohenverstellbarer Konservenabsteller

Innenbeleuchtung

Absteller für hohe Flaschen und Getränkeplatzsparende Flaschenablage*

Tauwasserablauf

Flaschenkorb*

Schalen fur Gemüse, Salate, Obst

Typenschild

StellfüBe und Transporttragegriffe vorn;

Transportrollen hinten

• je nach Modell und Ausstattung

D

Wir gratulieren Ihnen zu ihrem neuen Gerät. Sie haben sich mit seinem Kauf für alle Vorteile modernster Kältetechnik entschieden, die Ihnen hochwertige Qualität, eine lange Lebensdauer und hohe Funktionssicherheit garantiert.

Die Ausstattung Ihres Gerates ermoiglich Ihnen taglich hochsten Bedienungskomfort.
Mit thisem Gerat, hergestellt in umweltfreundlichen Verfahren unter Verwendung recyclungerechter Materialien, leisten Sie und wir gemeinsam einen aktiven Beitrag zur Erhaltung unserer Umwelt. Um alle Vorteile Ihres neuen Gerates kennenzulernen, lesen Sieitte die Hinweise in dieser Gebrauchsanweisung aufmerksam durch.

Wir wünschen Ihnen viel Freude mit ihrem neuen Gerät.

Weitere Pluspunkte

Frei von FCKW und FKW
Energieoptimerier Kaltekreislauf
Energieeffiziente Isolierung
Niedriger Energieverbrauch
Bequeme Bedienung durch die Anordnung des Bedienbords in der Gehäusefront
Helle Innenbeleuchtung
Abtau-Automafik
GroBe Kuhlraumtiefe, passend fur Torten
Variable und praktische Ausstattung, z. B. 2 Schalen für die getrennte Lagerung von Obst und Gemüse
▶ Teil- und unterschiebbare Glasplatte oder Ablage im Rost für hohe Gefäße
Praxisorientierte Turaufteilung und Platz für große Getrankeflaschen
Tügriff mit integrierter Öffnungsmechanik*
Integrierte Transporttragegriffe
Transportrollen hinten
Hohenverstellbare FüBe vorn
Einfache Reinigung
Turanschlag wechselbar
Dekorrahmen lieferbar

Bewahren Sie die Gebrauchsanweisung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitz-zer weiter.

Die Gebrauchsanweisung ist für mehrere Modelle gültig, Abweichungen sind davon möglich.

Inhaltsverzeichnis

Gebrauchsanweisung

Gerat auf einen Blick 2

Pluspunkte, Inhaltsverzeichnis 3

1 Sicherheits- und Warnhinweise 4

Entsorgungshinweis 4

Aufstellhinweise 4

2 Inbetriebnahme und Kontrollelemente 5

Bestimmungen 5

AnschlieBen 4

Ein- und Ausschalten 5

Temperatur einstellen 5

Ventilator-Schaltung 5

Energieeinsparung 5

3 Einordnen, Ausstattung, Innenbeleuchtung ... 6

Einordnen der Lebensmittel 6

Ausstattung verändern 6

Innenbeleuchting 6

4 Abtauen, Reinigen 7
5 Störungen - Probleme? 7

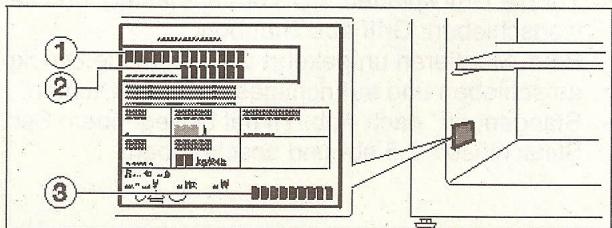

Kundendienst und Typenschild 7

Aufstell- und Umbauanweisung

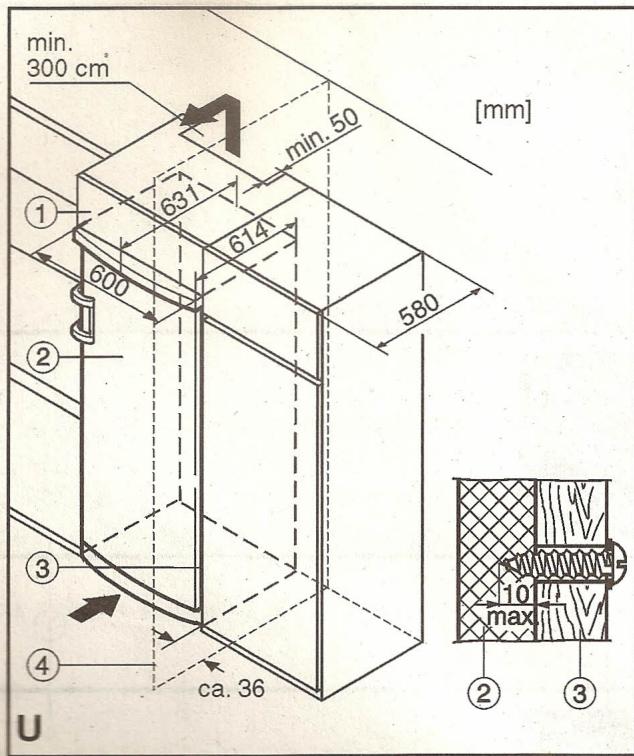

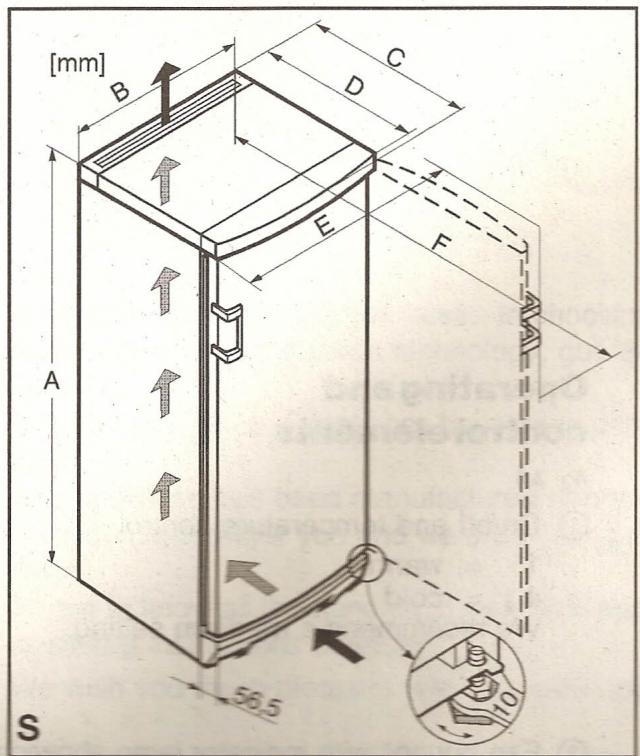

AufstellmaBe 8

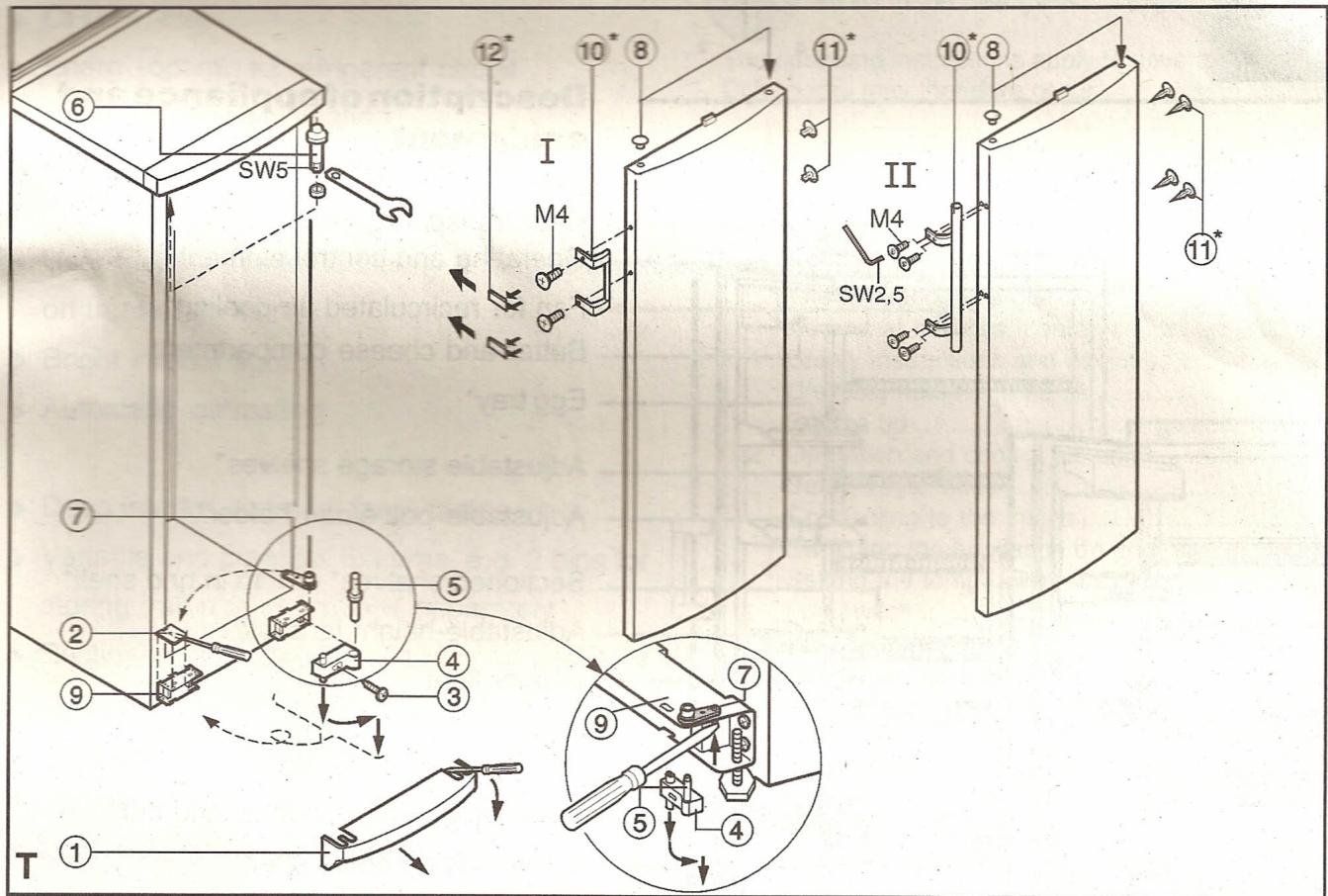

Turanschlag wechseln 8
Einschub in die Kuchenzeile 8
Hinweis zur Dekorplattenmontage 8

Die Verpackung als Transportschutz des Gerätes und einzeln Teile ist aus wiederverwertbaren Materialien hergestellt.

Wellpappe/Pappe
- Formteile aus PS (geschäumtes, FCKW-freies Polystyrol)
- Folien und Beutel aus PE (Polyethylen)
- Umreifungsbänder aus PP (Polypropylen)
- Verpackungsmaterial ist kein Spielzeug für Kinder - Erstickungsgefahr durch Folien!
- Bringen Sieitte das Verpackungsmaterialzur nachstgelegenen offiziellen Sammelstelle, so dass die verschiedenen Materialien wiederverwendet bzw. verwertet werden konnen.

Das ausgediente Gerät:

Es enthalt noch wertvolle Materialien, nicht einfach mit dem Haus- oder Sperrmüll entsorgen.

Ausgediente Geräte sofort unbrauchbar machen, Netzsteckerziehen und Anschlusskabel durchtrennen.
Schnapp- oder Riegelschloss entfernen, damit spielende Kinder sich nicht selbst einschließlich konnen - sie ersticken.
- Achten Sie darauf, dass das ausgediente Gerät bis zum Abtransport zu einer Entsorgungs- bzw. Sammelstelle am Kältemittelkreislauf nicht beschädigt wird. So ist sichergestellt, dass das enthaltene Kältemittel und Öl nicht unkontrolliert entweicht.
- Genaue Angaben über das verwendete Kältemittel führen Sie auf dem Typenschild. Wärmedämmstoff ist PU mit Pentan.
- Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der ortlichen Stadtreinigung oder der Gemeindeverwaltung.

Technische Sicherheit

Um Personen- und Sachschäden zu vermeiden, das Gerät nur verpackt transportieren und mit zwei Personen aufstellen.
Das enthaltene Kätemittel R 600a ist umweltfreundlich, aber brennbar.
Rohrleitung des Kältekreislaufs nicht beschädigen. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.
- Wenn Kältemittel entweicht, dann offenes Feuer oder Zündquellen in der Höhe der Auslaufstelle beseitigen, Netzsteckerziehen und den Raum gut lüften.
Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
Zur Gewährleistung eines sicheren Betriebes Gerat nur nach den Angaben der Gebrauchsanweisung montieren und anschreiben.
- Im Fehlerfall Gerät vom Netz trennen: Netzsteckerziehen (dabei nicht am Anschlusskabelziehen) oder Sicherung auslösen bzw. herausdrehen.
- Reparaturen und Eingriffe an dem Gerät nur von dem Kundendienst ausführten halten, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.

Sicherheit beim Gebrauch

Lagern Sie keine explosiven Stoffe oder Spruhdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw., im Gerät. Eventuell austretende Gase konnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Spruhdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
Keine elektrischen Geräte innerhalb des Gerätes benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eisbereiter usw.).
- Sockel, Schubfächer, Türen usw. nicht als Tritt-brett oder zum Aufstützen missbrauchen.
- Kinder nicht mit dem Gerät speilen{lassen, z. B. sich in Schubfächer setzen oder an die Tur hängen{lassen.
- Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergifting führen.

Aufstellhinweise

• Beim Aufstellen/Einbauen darauf auf achten, dass die Rohrleitung des Kältekreislaufs nicht beschädigt werden.
  Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kaltemittelfullmenge R 600a ein Volumen von 1m^3 aufweisen, damit im Falle einer Leckage des Kaltemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kaltemittelmenge finds Sie auf dem Typenschild im Geräteinnenraum.
• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung, geben Herd, Heizung und dergleichen, sowie im Feuchte- und Spritzwasserbereich.
  Gerät in der Nische mit dem beiliegenden Gabelschluss 10 über die Stellfübe fest und ebenstehend ausrichten.
  Die Beluftungsgitteroridae nicht verstellten werden.Immer auf gute Be- und Entluftung achten! Dazu mehr Informationen in der Aufstell- und Umbauanweisung.
  Keine wärmeabgebenden Geräte, z. B. Mikrowellengerät, Toaster usw., auf das Kuhl-/Gefriergerät stellen!
• Bei erster Türoffnung rastet der Griff von der Transport- in die Gebrauchsstellung ein, hörbar durch ein leichtes Knacken.
  Alle Transportsicherungsteile entfern,
• Klebeband oder Abstandsteile* von den Abstellflächen abziehen und diese in die gewünschten Einsatzhuböhen versetzen.
• Alle Schutzfolien abziehen: an Zierleisten, Front- und Seitenwänden*.

Es empfieht sich, das Gerät vor Inbetriebnahme zu reinigen, dazu Nähres unter Kapitel "Reinigen".

Bestimmungen

Das Gerät ist zum Kühlen von Lebensmitteln bestimmt. Es ist für die Verwendung im Haushalt konzipiert. Beim Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.
Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Sie sollen nicht unter- oder über-schritten werden! Die für Ihr Gerät ztreffende Klimaklasse ist auf dem Typenschild aufgedrucht. Es bedeutet:

Klimaklasse	ausgelegt für Umgebungstemperaturen von
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

• Der Kältemittelkreislauf ist auf Dichtheit geprüft.
  Das Gerät entspricht den einschädigten Sicherheitsbestimmungen sowie den EG-Richtlinien 73/23/EWG und 89/336/EWG.

AnschlieBen

Stromart (Wechselstrom) und Spannung

am Aufstellort,müssen mit den Angaben auf dem Typenschild übereinstimmen. Es befindet sich an der linken Geräteinnenseite,Abb.A.

Das Gerät nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.
Die Sicherung der Steckdose muss mit 10 A oder higher abgesichert sein, auBerhalb des Geraterückkeitenbereiches liegen und leicht zuganglich sein.
Das Gerät nicht zusammen mit anderen Geräten über ein Verlängerungskabel anschließen - Überhitzungsgefahr.
- Beim Abnehmer des Netzkabels von der Geräte-rückseite den Kabelhalter entfernen - sonst Vibrationsgeräusche!

Ein- und Ausschalten

Einschalten: Temperaturregler ① mit einer Münze auf Stellung "2,5" drehen, Abb. A1.
Die Innenbeleuchting brennt.
Ausschalten: Temperaturregler auf Stellung "0" drehen.
Die Innenbeleuchting ist dunkel.

Temperatureinstellen

Temperaturregler ① mit einer Munze drehen. Die Stellungen des Schlitzes bedeuten, Abb.A1: Stellung "1" warmste Temperatur, kleinste Kuhlleistung Stellung "4" kalteste Temperatur, grBe Tckhleistung

• Empfehlenswert ist eine mittlere Einstellung. Beachten Sieitte, dass die Innentemperaturen von der Raumtemperatur, dem Aufstellort, der Häufigkeit des Turoffnens und der Beschchickung beeinfusst werden. Eventuell den Temperaturregler nachstellen.

Ventilator-Schaltung*

fur Umluftkuhlung, Abb. A1/②

Mit der Ventilator-Schaltung konnen Sie bei Bedarf

• große Mengen frischer Lebensmittel schnell abkühlen und
• über alle Abstellebenen eine relativ gleichmäßige Temperaturverteilung im Kühlraum erreichen. Durch eine intensive Luftzirkulation haben sich die entsprechlichen Temperaturbereiche auf. Alle Lebensmittel sind gleich kuhl.
  Die Ventilator-Schaltung ist grundsatzlich empfehlenswert:
• bei hoher Raumtemperatur (ab ca. 30^ ) oder hoher Luftfeuchtigkeit, wie z. B. an Sommertagen.
  Einschalten: "Ventilator"-Taste ② kurz drücken, so dass die dazugehörende Anzeige leuchtet.
  Ausschalten: erneut kurz drücken, so dass die Anzeige dunkel ist.

Hinweis:

Bei eingeschaltetem "Ventilator" erhöht sich der Energieverbrauch, und im Kühraum wird eine höhere Leistung erreicht, die Temperatur sinkt, es wird kalter.

Hinweise zur Energieeinsparung

• Achten Sie auf frei Be- und Entlüftungsquerschnitte.
  Öffnen Sie die Gerätetur möglichst nur kurz.
  Die Lebensmittel sortiert einordnen. Die angegebene Lagerdauer nicht überschreiben.
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren; Reifbildung wird vermieden.
• Warme Speisen erst auf Zimmertemperatur abkühlen setzen, bevor sie in das Gerät eingelegt werden.
  Lassen Sie Tiefkuhlgut im Kuhlraum auftauen.

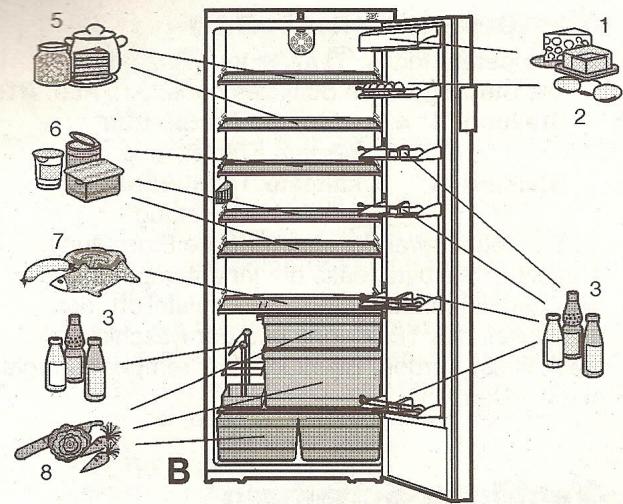

1Butter,Kase,fertige Speisen

5 Konserven, Backwaren,

2 Eier

6 Molkereiprodukte

7 Fleisch-, Wurstwaren, Fisch

8 Obst, Gemüse, Salat

3 Dosen, Getränke, Flaschen

Einordnen der Lebensmittel

Durch die natürliche Luftzirkulation im Kühlraum stellen sich unterschiedliche Temperaturbereiche ein, welche für die Lagerung der verschiedene Lebensmittel durchaus gänstig sind. Unmittelbar über den Gemüseschalen und an der Rückwand ist es am kaltesten (günstig z. B. für Wurst-und Fleischwaren); im oberen vorderen Bereich und in der Tur ist es am wärmtsten (günstig z. B. für streichfähige Butter und Käse). Deshalb die Lebensmittel nach dem "Einordnungsbispiel", Abb. B, aufbewahren.

Hinweise zum Kühlen

• Lebensmittel so lagern, dass die Luft gut zirkulieren kann, also nicht zu dicht lagern.
  Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen, sowie Flüssigkeiten, immer in geschlossenen Gefäßen oder abgedeckt aufbewahren.
• Stark Ethylengas abgebende und empfindliche Lebensmittel, wie Obst, Gemüse und Salat, immer trennen oder verpacken, um die Lagerdauer nicht zu reduzieren; z. B. Tomaten nicht mit Kiwis oder Kohl zusammen lagern.

Ausstattung verändern

Den Konservenabsteller* konnen Sie versetzen, und alle Turabsteller sind zum Reinigen hersausnehmbar, Abb. C: Absteller hochschieben, nach vorn hersausmen und in umgekehrter Folge wieder einsetzen.
Durch Verschieben des Flaschen- und Konservahalters können Sie Flaschen gegen Umkippen beim Tüffnen und -schlieben sichern. Bei Ausstattung nach Abb. C1 immer am Kunststoffhalteteil fassen!

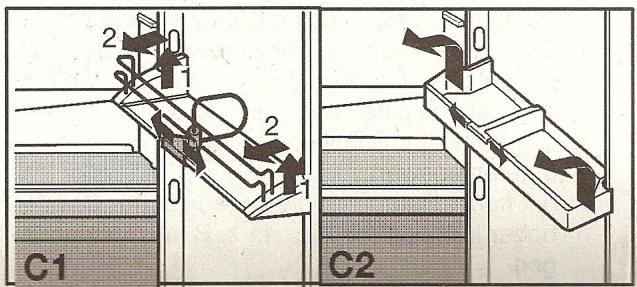

Zum Reinigen kann der Halter abgenommen werden: Bei Ausstattung
- nach Abb. C1: den unteren Rand des Halters nach vomziehen und ausrasten,
- nach Abb. C2: den vorderen Rand des Halters hochschieben und ausrasten.

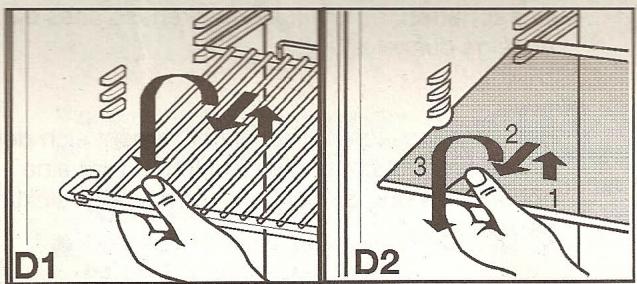

Die Abstellflächen, Roste oder Glasplatten, können Sie je nach Kuhlguthöhe versetzen, Abb. D1:
- anheben, nach vornziehen undwegschwenken. Die Abstellflächen immer mit dem Anschlagrand hinter nach offen zeigend einschieben, sonst konnen Lebensmittel an der Rückwand anfrierten.
Die Glasplatten sind gegen unbeabsichtigtes Herausziehen durch Auszugstopps gesichert, Abb. D2.
Benötigen Sie Platz für hohe Flaschen und Gefäße, dann die vordere halbe Glasplatte leicht anheiten und vorsichtig unter die hintere Platte schieben, bis die Auszugstopps in den Auflagenlücken einrasten, Abb. E1, oder
- die Ablage im Rost seitlich hochstellen, Abb. E2.
- Mit dem Flaschenkorb, Abb. E3, können Sie zusätzlich Getränke kühlen und mehrere Flaschen leicht transportieren.

Die Innenbeleuchtung

Wenn die Innenbeleuchtung nicht brennt, ist die Gluhlampe evtl. defekt.

Auswechseln der Gluhlampe:

Gluhlampendaten: max. 25 W, die Stromart und Spannung sollenn mit der Typenschildangabe übereinstimmen. Nur Gluhbirnen gleicher Abmessung verwenden, Fassung: E 14.
Gerät ausschalten. Netzsteckerziehen bzw.Sicherung auslösen oder heraussschrauben.

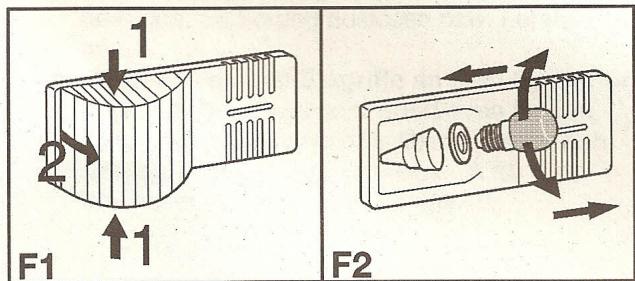

Abb. F1: Die Lampenabdeckung seitlich zusammendruken 1, ausrasten und hinteren aushängen 2.
Abb. F2: Die Gluhlampe auswechseln. Beim Drehen etwas mehr Kraft anwenden - Haftreibung der Dichtung überwinden. Beim Eindrehen auf sauberen Sitz der Dichtung im Lampensockel achten.
Die Abdeckung hinteren wieder einhängen und an den Seiten einrasten setzen.

5 Störungen - Probleme?

Abtauen

Der Kuhlraum

taut automatisch ab. Das Tauwasser verdunstet durch die Kompressorwärme - Wassertropfen an der Rückwand sind Funktional bedingt und vollig normal.

• Achten Sie lediglich darauf, dass das Tauwasser durch die Ablauföffnung an der Rückwand ungehindert abflieBen kann (Pfeil in Abb. A).

Reinigen

Zum Reinigen grundsatzlich das Gerät außer Betrieb setzen. Netzsteckerziehen oder die vorgeschalteten Sicherungen herausschrauben bzw. auslösen.
Außenwände, Innenraum und Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen. Nicht mit Dampfreinigungsgeräten arbeiten - Verletzungs- und Beschädigungsgefahr!

Verwenden Sie keine scheuernden/kratzenden Schwämme, Reinigungsmittel nicht konzentriert und keinesfalls sand- oder saurehaltige Putzbzw. chemische Lösungsmittel.

• Empfehlenswert sind welche Putztücher und ein Allzweckreiniger mit neutrale pH-Wert.

• Im Geräteinnenraum nur Lebensmittel unbedenkliche Reiniger und Pflegemittel verwenden.

• Achten Sie darauf, dass kein Reinigungswasser in die Luftungsgitter und elektrischen Teile dringt und nur weniger in die Ablaufrinne. Gerät trockenreiben.

• Das Typenschild an der Geräteinnenseite nicht beschädigen oder gar entfernen - es ist wichtig für den Kundendienst.

Die Butterdose* kann in der Spulmaschine gerei nigt werden; die Abstellflachen, Glasplatten und übrigen Ausstattungsteile von Hand reinigen, sie sind nicht spulmaschinenbestandig.

• Abstellflächen und Türabsteller konnen zum Reinigen zerlegt werden - Leisten und Seitenteile von den Glasplatten abziehen.

• Für Geräte in Edelstahlausführung* empfehlit sich, nach der Reinigung ein Edelstahlpflegemittel aufzutragen.

Reinigen Sie die Ablauföffnung an der Rückwand ofters (Pfeil in Abb. A). Gegebenenfalls mit einem dünnen Hilfsmittel, z. B. Wattestabchen oder ähnlichem, reinigen.

Die Kältemaschine mit dem Wärmetauscher - Metalgitter an der Rückseite des Gerätes - sollte einmal im Jahr gereinigt, entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch.

• Achten Sie darauf, dass keine Kabel oder andere Bauteile abgerissen, geknicht oder beschädigt werden.
• Danach Gerät wieder anschließen/einschalten.

Soll das Gerät längerere Zeit außer Betrieb gesetzt werden, dann das Gerät leeren, Netzsteckerziehen, wie beschreiben renigen und die Gerätetur offenstehen lessen, um Geruchsbildung zu vermeiden.

Ihr Gerät ist so konstruiert und hergestellt, dass Störungsfreiheit und lange Lebensdauer gegeben sind.

Sollte Dennoch während des Betriebes eine Störung auftreten, so prufen Sieitte, ob die Störung evtl. auf einen Bedienungsfehler zurückzufahren ist, Denn in thisem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden.

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

Störung mögliche Ursache und Behebung

Geratarbeitet nicht

• Ist das Gerät ordnungsgemäß eingeschaltet?
• Ist der Netzstecker richtig in der Steckdose?
• Ist die Sicherung der Steckdose in Ordnung?

Innenbeleuchtung brennt nicht

• Ist das Gerä eingeschaltet?
  Die Gluhlampe ist defekt. Nach Abschnitt

"Innenbeleuchtung" die Lampe auswechseln.

Gerausche sind zu laut

• Steht das Gerät fest auf dem Boden, werden befindene Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt?

Evtl. Flaschen und Gefäße auseinanderrücken.

Normal sind: Strömungsgeräusche, ein Blubbern oder Platschem, sie kommt vom Kaltemittel, das im Kaltekreislauf fließt.

Ein kurzes Klichen. Es entsteht immer, wenn sich das Kuhlaggregat (der Motor) automatisch ein- oder ausschaltet.

Ein Motorbrummen. Es ist kurzfristig etwas lauter, wenn sich das Aggregat einschaltet.

Temperatur ist nicht ausreichend kalt

• Ist der Temperaturregler richtig eingestellt? Evtl. kälter einstellen.
• Separat eingelegtes Thermometer zeigt einen falschen Wert an.
• SchlieBt die Geratetur richtig?
• Ist die Be- u. Entlüftung ausreichend?
  Evtl. Lufungsgitter frei machen.
• Ist die Umgebungstemperatur zu warm? (s. Abschnitt "Bestimmungen")
• Wurde das Gerät zu halten oder zu langle geöffnet?
• Evtl. abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt.

Kundendienst und Typenschild

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sichitte an die nachste Kundendienststelle (beilie-gendes Verzeichnis). Teilen Sie die

Gerätebezeichnung ①

Service- ② und

Gerätenummer ③

des Typenschildes mit. Dies ermoiglich einen schnen- len und zielgerichteten Service. Das Typenschild befindet sich an der linken Geräteinnenseite.

AufstellmaBe

Die Geräteaußenmaße entnehmer Sie der nebenstehenden Abbildung S und der unten folgenden Tabelle.

Gerät, Bruttoinhalt der Modelle [I](siehe Typenschild)		Geräteaußenmaße [mm]
		A	B	C	D	E	F
258	(26.)	1250	600	631	614	643	1177
309	(31.)	1447	600	631	614	643	1177
362	(36.)	1644	600	631	614	643	1177
413	(42.)	1841	600	631	614	643	1177
362	(36.)	1644	660	683	662	703	1285
413	(42.)	1841	660	683	662	703	1285

Hinweis: Wenn Sie these Gerät dicht geben einem anderen Kuhl-/Gefriergerät aufstellen möchten, dann nur geben den darauf vorgesehenen 'side-by-side-Geräten', z.B. GSD, BGN. Sie sind für die Kombination mit einem Kuhlgerät konzipiert. Wichtig, um Kondenswasser und darauf resultierende Folgeschäden zu vermeiden.

Genaue Auskunft erhalten Sie bei ihrem Fachhändler.

Türanschlag wechseln

Abb. T: Bei Bedarf können Sie den Anschlag wechseln:

Bei geoffneter Tur Sockelblende ① mit Schraubendreher ausrasten und wegschwenken.
- Abdeckung (2) mit Schraubendreher ausrasten.
Tür schlieben.
- Schraube M5 ③ herausdrehen.
Lagerteil ④ mit Lagerbolzen ⑤ nach unten herausziehen, Herausschwenken und wegehmen.
- Tur Offinen, unter hersauskippen und abnehmer, damit auf Distanzsche beziehen.
Alle Lagerteile auf die Gegenseite umsetzen:
- Oberen Lagerbolzen ⑥ herausdrehen und auf der Gegenseite eindreten. Dazu Innensechskant des beilie-genden Gabelschlusses verwenden.
- Unter: mit Schraubendreher Distanzteil ⑦ abheben, auf der Gegenseite einsetzen.
Tur wieder montieren:
- Stopfen ⑧ aus den Turlagerbuchsen Herausheben und umsetzen.
- Tur in Lagerbolzen ⑥ einhängen, damit auf Distanzscheibe achten, Tur schließen.
Lagerteil ④ um 180^ drehen, Lagerbolzen ⑤ hersausziehen und umgekehrt wieder einsetzen. Beide Teile in den Lagerbock ⑨ montieren: Bolzen durch den Lagerbock ins Turlager einschieben, Lagerteil einschwenken, hochschieben und mit Schraube ③ vormontieren.
Die Tür über das Langloch im Lagerbock ⑨ fluchtend zum Gerätegehäuse ausrichten, dann Schraube ③ fest anziehen.
- Sockelblende ① aufschieben und durch Andrücken einrasten{lassen.
Bei geoffneter Tur Abdeckung ② in die Sockelblende vorn einsetzen, hinten einrasten.
Tügriff und Stopfen umsetzen. Bei geöffneter Tur die Druckplatten vorn ausrasten und seitlich wegscieben; Griff abschrauben.

Beim Montieren umgekehrt vorgehen: die Druckplatten aufschieben und auf richtiges Einrasten achten.

• Stangengriff* nach Abb. TILL mit beiliegendem Sechskant-Stiftschißel 2,5 ab- und anschrauben.

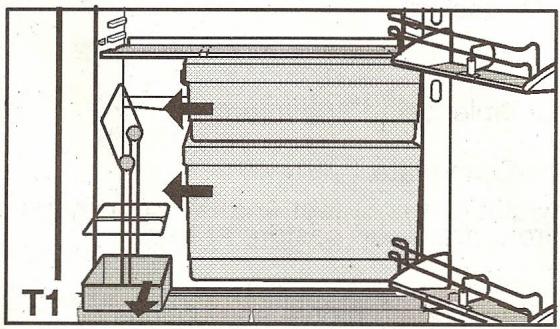

Bei Geräten mit Flaschenkorb*, Abb. T1:

Zum leichteren Entnehmen die Einschubseite des Flaschenkorbs mit der der Gemüseschalen wechseln (der Flaschenkorb muss immer griffseitig stehen):

• Flaschenkorb herausnehmen.
  Die Gemüseschalen zur Scharnierseite des Gerätes schieben; die obere Schale komplett mit den Führungs-schienen verschieben.
• Flaschenkorb griffseitig neu einsetzen.

Einschub in die Kuchenzeile

Abb. U: 600 mm breite Geräte konnen von der Kucheneinrichtung umbaut werden. Um das Gerät der Kuchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung muss an der Rückseite des Aufsatzschrankes ein Abluftschacht von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorhanden sein. Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300~cm^2 betragen. Grund-) sätzlich gilt: je größter der Luftungsquerschnitt, um so energiesparender arbeitet das Gerät.

Beim Umbau mit Norm-Küchenschranken (Tiefe max. 580 mm) und Dekorplatten bis max. 2 mm Dicke kann das Gerät direkt geben dem Kühenschrank aufgestellt werden. Die Gerätetur steht seitlich 34 mm und in der Gerätemitte 51 mm gegenüber der Kühenschrankfront vor. Sie lasst sich dadurch einwandfrei öffnen und schlieBen.
- Beim Aufstellen des Gerätes besoin einer Wand ④ ist scharnierseitig ein Distanzabstand von min. 36 mm zwischen Gerät und Wand erforderlich (Griffüberstand bei geöffneter Tur).
- Wenn Sie Ihr Gerät an den angrenzenden Kuchenmöbeln befestigen oder ein Distanteil zwischen Gerät und Wand anbringen wollen, müssen Sie folgenden beachten:
- Funktion der Tür prüfen.
- Gerät mit Bleechschauben an den Kuchenmöbeln befestigen. Einschraubtiefe max. 10 mm!

(1) Aufsatzschrank

③ Mobelwand

② Kuhl-/Gefriergerat

④ Wand

Hinweis zur Dekorplattenmontage*

600 mm breite Geräte konnen Sie mit Dekorplatte und Dekorrahmen der Kuchenmobelfront farblich anpassen oder von ihr abheben.

Die Dekorplatten erhalten Sie bei ihrem Kuchenmöbellieferanten. Die Dekorrahmen sind nachrüstbar über den Fachhändler erhältlich.

Wenn Sie die Dekorplattenmontage selbst vornehmen wollen, benötigen Sie zum Vorbohren der Befestigungslöcher eine Bohrmsachine oder einen Akku-Schrauber.

Weitere Montagehinweise und Maße entnehmer Sie der dem Nachrüstset beiliegenden Montageanleitung.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle.itte haben Sie deshalb Verstandnis darauf,dass wir uns Änderungen in Form,Ausstattung und Technik vorbehalten,müssen.

A1
