BEDIENUNGSANLEITUNG BALANCE KH 3006 360-NIVEAU LASER KOMPERNASS

360° Linienlaser KH 3006
Bedienungsanleitung
F 360^ Niveau laser KH 3006

Mode d'emploi

KOMPERNASS GMBH·BURGSTRASSE 21·D-44867 BOCHUM

www.kompernass.com

ID-Nr.: KH3006-04/07-V2

KH 3006

360^ Linienlaser KH 3006

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Sicherheitschinweise

Gefahr von Personenschäden!

• Halten Sie das Gerät von Kindern fern und bewahren Sie es außer Reichweite von Kindern auf.

Das Lasererat enthalt einen Klasse 2 Laser. Richten Sie den Laser nie auf Personen oder Tiere. Schauen Sie nie direkt in den Laser. Der Laser kann Augenschäden hervorrufen.

• Richten Sie den Laserstrahl nicht auf stark reflektierende Materialien. Gefahr durch reflektierendes Licht.
• Bei ausgelaufenen Batterien,ziehen Sie Schutzhandschuhe an. Es besteht die Gefahr von Verzuzungen!

Vorsicht vor Geräteschäden!

• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
• Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Jede Einstellung zur Erhöhung der Laserkraft ist verboten.
  Eventuelle Reparaturen nur durch unseren Kundenservice oder von qualifiziertem Fachpersonal durchführten halten, um Beschädigungen am Gerät zu vermeiden.

• Überprüfen Sie regelmäßig die Batterien. Auslaufende Batterien können Beschäftigungen an dem Lasergerät verursachen.

• Wenn Sie das Lasergerät längerere Zeit nicht benutzen, entnahme Sie die Batterien.
  Tauschen Sie immer alle Batterien gleichzeitig aus und verwenden Sie immer Batterien des gleichen Typs.
• Reinigen Sie das Batteriefach mit einem trockenen Tuch.
• Für Schäden durch Manipulation an der Lasereinrichtung sowie Nichtbefolgen der Sicherheitshinweise wird keine Haftung übernommen.

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum Fluchten und Winkel anlagen bei tatsächlichen Baumaßnahmen. Das Gerät ist nur für private Zwecke und nicht für den gewerblichen Gebrauch bestimmt.

Lieferumfang

• Lasergerät mit Grundplatte
  2 Batterien 1,5 V, Typ AAA/LR03
  Bedienungsanleitung
• Garantiekarte

Technische Daten

Spannungsversorgung:

2 Batterien 1,5 V, Typ AAA/LR03

Messgenauigkeit:

± 6,35 ~mm / 5 ~m

Laserklasse 2

(≤5mW, = 650nm )

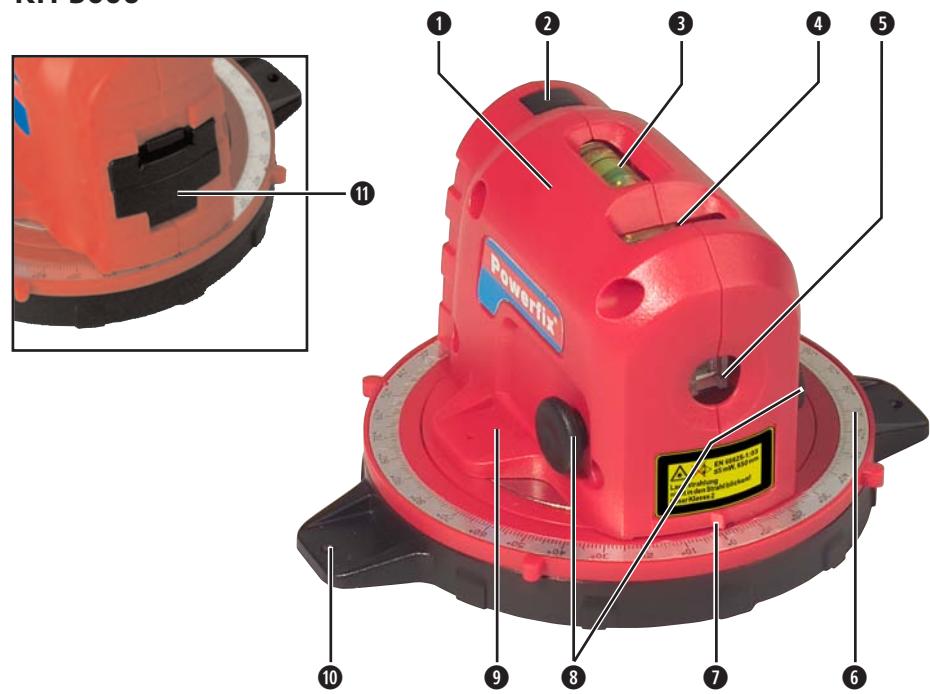

Gerätebeschreibung

Lasererat
2 Taste EIN/AUS
3 Libelle für waagerechte Linien
4 Libelle für senkrechte Linien
Laseroptik
6 Grundplatte mit Winkelskala
Pfeilmarkierung
Befestigungsstifte
Lochpunkte am Lasergerät
10 Lochpunkte an der Grundplatte
1 Batteriefach (a. d. Rückseite)

Batterien einszen

1. Öffnen Sie das Batteriefach 11.
2. Legen Sie zwei Batterien vom Typ AAA/LR03 in das Batteriefach 1 ein. Beachten Sie damit die Polaritätsanga-be im Batteriefach 1.
3. SchlieBen Sie das Batteriefach 11.

Gebrauch

Ein-/Ausschalten

1. Um das Lasgerät ① einzuschalten, drücken Sie die Taste EIN/AUS ②.
2. Um das Lasergerät 1 auszuschalten, drücken Sie die Taste EIN/AUS 2 erneut.

Verwendung auf einer Wand

1. Nehmen Sie das Lasergerät ① von der Grundplatte ab. Das Lasergerät haftet magnetisch auf der Grundplatte ⑥.
2. Setzen Sie die Grundplatte 6 an der Stelle auf die Wand, von der aus Sie eine Fluchtlinie anreiben wollen.

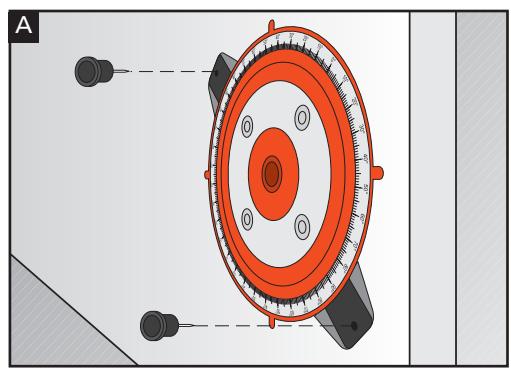

3. Fixieren Sie die Grundplatte 6 an der Wand, indemn Sie die beiden Befestigungstifte 8 aus der Geräteseite halten und Sie durch die Lochpunkte der Grundplatte 10 in die Wand drucken (Siehe Abb. A).

Hinweis:

Die Befestigungsstiffe 8 lessen sich in den meisten Untergründen wie Holz, Putz, Mauerwerk o. ä. einbringen. Alternativ konnen Sie bei anderen Untergründen zur Befestigung der Grundplatte 6 auch Klebeband verwenden.

Sie konnen das Lasererat 1 auch ohne Grundplatte befestigen, indem Sie die Befestigungsstifte 8 durch die Lochpunkte am Lasererat 9 drucken.

1. Setzen Sie das Lasergerät 1 auf die Grundplatte 6.
2. Drehen Sie das Lasergerät 1 mit der Pfeilmarkierung 7 in die gewünschte Richtung.
3. Schalten Sie das Lasagerät ein, in dem Sie die Taste EIN/AUS drücken. Der Laserstrahl erscheint in Richtung der Pfeilmarkierung auf der Wand.

Senkreches Lot

Um ein senkrechts Lot anzureißen, drehen Sie das Lasergerät 1 auf der Grundplatte 6 mit der Pfeilmarkierung 7 in die Richtung, in die die Lasermarkierung zeigen soll und richten Sie es mit der Libelle 4 senkrecht aus.

Waagerechte Linie

Um eine waagerechte Linie anzureiBen, drehen Sie das Lasagerat 1 auf der Grundplatte 6 mit der Pfeilmarkierung 7 in die Richtung, in die die Lasermarkierung zeigen soll und richten Sie es mit der Libelle 3 waagerecht aus.

① Hinweis:

Die Luftblasen der Justier-Libellen 3 + 4 mussen sich zwischen beiden Markierungen befinden.

Winkel

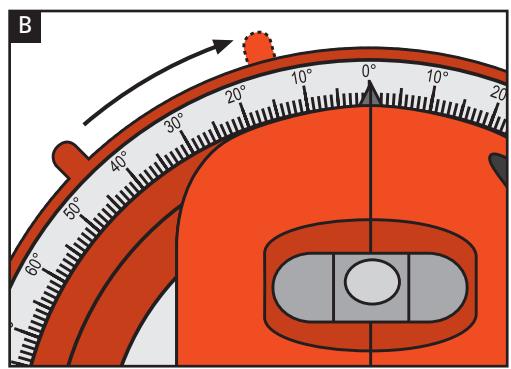

1. Um einen Winkel anzureißen, drehen Sie die Nullmarkierung der Winkelskala auf die Pfeilmarkierung ① am Laserge-rat ① (Abb. ③).

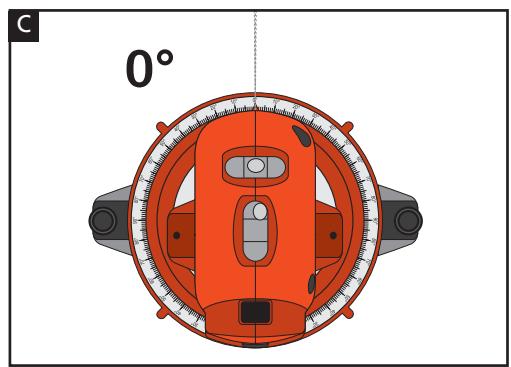

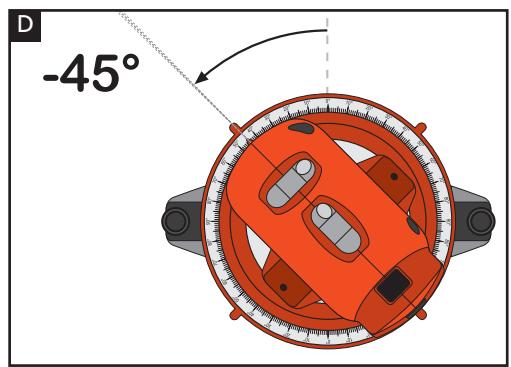

2. Drehen Sie das Lasergerät 1 aus der Ausgangsposition (Abb. 6)mit der Pfeilmarkierung 7 auf den gewüchnsten Winkel (z. B. 45^ , Abb. 0).

Verwendung auf dem Boden/an der Decke

1. Wenn Sie das Lasergerät ① auf dem Boden oder an der Decke verwenden, befestigen Sie es, falls erforderlich, wie oben beschrieben.
2. Drehen Sie das Lasergerät 1 mit der Pfeilmarkierung 7 in die gewünschte Richtung.

Reinigung und Pflege

Vorsicht!

Auf keinen FallarfdasLasagerat 1 in Wasser oder andereFlüssigkeiten getaucht werden.Das Gerat konntethereibeschädigtwerden.

Verwenden Sie keine aggressiven Reinigungs- oder Lösemittel. Dies könnte zu Schäden am Gerät führen.

• Reinigen Sie alle Teile der Ausrüstung mit einem Tuch.
• Reinigen Sie die Laseroptik mit einem weichen Pinsel.

Aufbewährung

• Stecken Sie die Befestigungssstifte 6 in die Locher an den Geräteseiten.
• Nehmen Sie bei längerem Nichtgebrauch die Batterien aus dem Batteriefach und lagern Sie sie separat.

Entsorgung

Werfen Sie das Gerät keinesfalls in den normalen Hausmull.

Entsorgen Sie das Gerät über einen zuge-lassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen!

Batterien)dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde /seines Stadtteils oder im Handel abzugeben. These Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführten werden konnen. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Garantiebedingungen und die Serviceanschrift entnehmer Sieitte der Garantiekarte.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
