Produkttyp	Kühl-Gefrierkombination
Marke	SIBIR
Modell	Duo Eco Swiss
Gesamtkapazität	Ca. 350 L
Kühlschrankkapazität	Ca. 240 L
Gefrierkapazität	Ca. 110 L
Abmessungen (H x B x T)	185 x 60 x 65 cm
Nettogewicht	70 kg
Stromversorgung	220-240 V, 50 Hz
Jährlicher Energieverbrauch	Ca. 280 kWh
Energieeffizienzklasse	E (EU 2019/2016)
Geräuschpegel	42 dB(A)
Hauptfunktionen	Umluftkühlung, externer Wasserspender, LED-Beleuchtung, Türöffnungsalarm
Wartung und Reinigung	Innenraum mit einem weichen Tuch und Seifenwasser reinigen; Kondensator alle 6 Monate entstauben
Sicherheit	Kindersicherung, automatische Abschaltung bei Störung, verstärkte Isolierung
Ersatzteile und Reparierbarkeit	Kompressor, Thermostate, Türdichtungen erhältlich; Reparierbarkeitsindex 7,5/10
Allgemeine Informationen	Bedienungsanleitung herunterladbar auf notice-facile.com; Garantie 2 Jahre

Häufig gestellte Fragen - Duo Eco Swiss SIBIR

Wie stelle ich die Temperatur des Kühlschranks und des Gefrierschranks ein?

Verwenden Sie die Einstellräder im Inneren jedes Fachs. Die ideale Temperatur beträgt 4 °C für den Kühlschrank und -18 °C für den Gefrierschrank. Warten Sie 24 Stunden nach der Installation, bevor Sie die Einstellung vornehmen.

Warum macht mein Kühlschrank Geräusche?

Ein leichter Betriebsgeräusch ist normal (Kompressor, Lüfter). Stärkere Geräusche können durch eine falsche Ausrichtung verursacht werden. Stellen Sie sicher, dass das Gerät durch Einstellen der Füße stabil steht.

Wie tauen ich den Gefrierschrank ab?

Ziehen Sie den Netzstecker, leeren Sie den Gefrierschrank und legen Sie Handtücher zur Wasseraufnahme aus. Lassen Sie die Tür geöffnet, bis das Eis geschmolzen ist. Verwenden Sie niemals scharfe Gegenstände oder einen Föhn.

Was tun, wenn der Wasserspender nicht mehr funktioniert?

Überprüfen Sie, ob der Wassertank gefüllt und richtig eingesetzt ist. Überprüfen Sie auch, ob der Schlauch gefroren oder verstopft ist. Wenn das Problem weiterhin besteht, konsultieren Sie die Bedienungsanleitung.

Wie reinige ich das Innere meines Kühlschranks?

Ziehen Sie den Netzstecker. Entfernen Sie Lebensmittel und Ablagen. Reinigen Sie mit einem weichen Tuch, das in warmem Wasser und weißem Essig getränkt ist. Spülen und trocknen Sie gründlich, bevor Sie die Lebensmittel wieder einräumen.

Kann ich den Kühlschrank in einer unbeheizten Garage aufstellen?

Die ideale Raumtemperatur liegt zwischen 10 °C und 38 °C. Unter 10 °C kann der Kühlschrank nicht richtig funktionieren und der Gefrierschrank kann abtauen.

Wie kann ich Energie sparen?

Stellen Sie das Gerät vor direkter Sonneneinstrahlung und Wärmequellen geschützt auf. Lassen Sie Lebensmittel abkühlen, bevor Sie sie einräumen. Öffnen Sie die Tür nicht unnötig. Tauen Sie regelmäßig ab.

Was tun bei einem Stromausfall?

Halten Sie die Türen geschlossen. Lebensmittel bleiben etwa 4 bis 6 Stunden kalt. Bei längerem Ausfall verwenden Sie Eisblöcke im Gefrierschrank.

Wie wechsle ich die Glühbirne?

Ziehen Sie den Netzstecker. Entfernen Sie die Abdeckung der Beleuchtung (normalerweise geklippt oder geschraubt). Ersetzen Sie die Glühbirne durch eine identische (E14, max. 15 W). Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an.

Wie kontaktiere ich den Kundendienst?

Schlagen Sie im Garantieheft nach oder besuchen Sie die Website von SIBIR. Halten Sie die Seriennummer bereit (auf dem Typenschild an der Innenseite der Tür). Die durchschnittliche Antwortzeit beträgt 48 Stunden.

BEDIENUNGSANLEITUNG Duo Eco Swiss SIBIR

Bedienungsanleitungen

4 Einleitung

4 Sicherheitshinweise und Warnungen

5 Bedien- und Kontrollelemente

6 Einfrieren

6 Innentür

6 Abtauen

7 Kühlraum

7 Reinigung

8 Hinweise für eine energiesparende Nutzung

8 Tipps

9 LED ersetzen

9 Störungen

10 Garantie

11 Betriebsgeräusche

12 Einbau / Masse

Table des matières

Mode d'emploi

13 Introduction

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitze eines modernen und damit stromsparenden Kühlschrankes. Wir gratulieren Ihnen zu diesem Gerät!

Dieses Kühlgerät wurde nach den aktuellen europäischen Richtlinien sowie den aktuellen, nationalen und internationalen Normen konstruiert und hergestellt. Mit der An brin gung des CE-Zeichens, nach Prüfung des Produktes durch zugelassene Prüfstehn, be stätigt der Hersteller die Einhaltung der für Haushaltskühl- und Haus halts kühl ge frier geräte gültigen Richt linien und Normen.

Entsorgung des Altgerätes

Ausgediente Geräte sofort unbrauchbar machen (z.B. Anschlusskabel abschneiden). Bitte achten Sie darauf, dass die Rohr leitungen Ihres Gerätes bis zum Ab trans port zu einer sachgerechten, um welt freundlichen Entsorgung nicht be schädigt werden. Für die Entsorgung der Altgeräte wenden Sie sich bitte an die zu ständigen Stellen Ihrer Gemeinde. (Scharniere lösen und Tür entfernen, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommen.)

Entsorgung der Verpackung

Alle verwendeten Verpackungsmaterialien sind um weltverträglich und wiederverwert - bar.

Sicherheitshinweise und Warnungen

Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung auf geführten Infor ma tio nen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

■ Die elektrische Sicherheit (Berührungs- schutz) ist durch den Einbau sicherzustellen.
Benutzen Sie dieses Gerät nur für Haushaltzwecke und wie es in der Bedie nungs - anleitung beschrieben ist.

■ Dieses Gerät ist nicht zur Nutzung durch Personen mit verminderten körperlichen, sensorischen oder geistigen Fähig kei ten oder mangelnder Erfahrung und Kennt -nis bestimmt, ausser wenn sie durch eine für ihre Sicherheit verantwort li che Person betreffend Gebrauch des Gerätes überwacht oder instruiert werden.

- Kinder sollten beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.

■ Haben Sie ein beschädigtes Gerät erhalten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung.
■ Verwenden Sie keine Verlängerungskabel.
■ Reparaturen und andere Eingriffe dürfen nur von einem Servicemonteur durchgeführt werden.
■ Beim Reinigen Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie am Kabel oder mit nassen Hän den aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steck dose.
■ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!
■ Dieses Gerät ist FCKW- und FKW-frei und enthält das umweltverträgliche Kälte mittel Isobutan (R600a) in geringen Mengen.
■ Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kälte -kreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zünd -quellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

■ Ein Gerät mit beschädigtem Kreislauf darf nicht in Betrieb genommen werden.
■ Im eingebauten Zustand ist darauf zu ach ten, dass die Be- und Entlüftungs öff - nun gen nicht abgedeckt oder zugestellt sind.
■ Zur Beschleunigung der Abtauung dürfen keine anderen mechanischen oder sonstige künstliche Mittel als die empfohlenen benutzt werden.
■ Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haf tung für eventuelle Schä - den übernommen werden. In diesem Fall entfallen Garantie oder weitere Haf - tungs ansprüche.
■ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
■ Warnung: Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben.

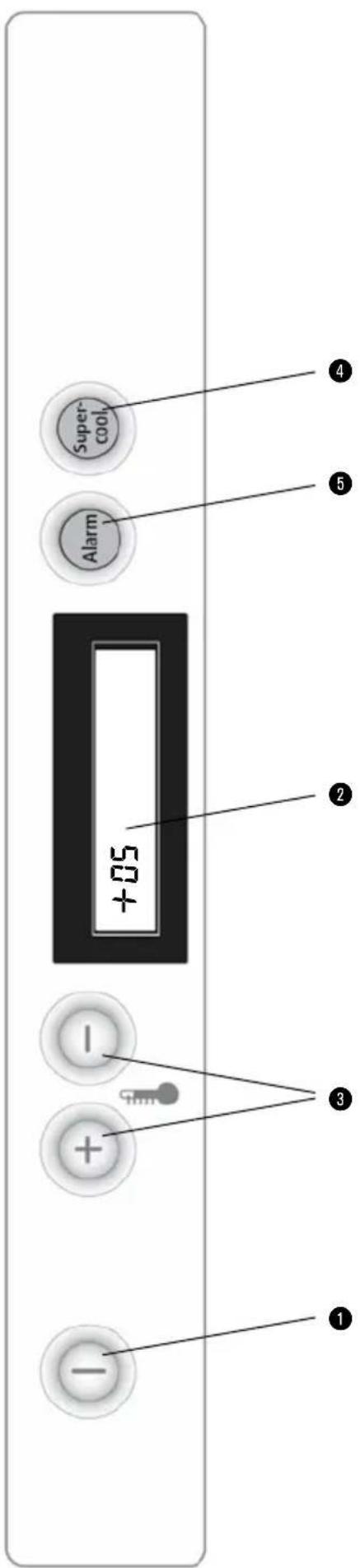

Bedien- und Kontrollelemente

①Haupttaste Ein / Aus:
Ganzes Gerät: Ein / Aus.
Kindersicherung: Taste muss mindestens 3. Sek. betätigt werden.

② Temperaturanzeige: Es wird ein Temperaturmittelwert über die letzten 2 Stunden angezeigt.

③ Temperatureinstellung: Mittels zwei Tasten. +Taste wärmer, -Taste kälter. Taste jeweils 3 Sek. betätigen. Normalstellung: 5 °C

④Schnellkühltaste: Taste 3 Sekunden betätigen. Gerät kühlt während 36 Std. im Kühlraum auf 2 °C

und danach automatisch nach der eingestellten Temperatur.

⑤Türoffenwarnung Kühlraum:

Nach 2 Min. blinkt die LED im Abstand von 15 Sekunden. Rück stel lung durch beliebige Taste.

Nach 3 Min. blinkt die LED im Abstand von 5 Sekunden. Rück stel lung durch beliebige Taste.

Nach 4 Min. blinkt die LED rhythmisch im sekundentakt. Rückstellung durch beliebige Taste.

Nach 10 Min.: akus tischer Alarm. Rückstellung durch Taste Alarm quittierung.

Dauer 3 Minuten, Wiederholung nach 30 Minuten

Einfrieren

■ Nur frische Lebensmittel sind für das Einfrieren geeignet.

- Damit die Temperatur des bereits eingelagerten Tiefkühlguts nicht zu stark ansteigt, nur kleine Mengen auf einmal einfrieren und die Schnellkühltaste be tätigen (siehe Bedien- und Kontroll elemente).

Es kann in allen Gefriergutschalen eingefroren werden. Die maximale Menge (8 kg) sollte in der obersten Gefrier gut - schale eingefroren werden. Zum Einfrie - ren der maximalen Menge muss die Schnellkühltaste 12 Stunden vor dem Einlegen des Tiefkühlguts betätigt werden. Temperatureinstellung in Normal - stellung belassen, ca. 5 °C. Es ist vorteilhaft nur kleine Portionen abzupacken.

- Einzufrierende Lebensmittel dürfen nicht mit be reits eingefrorene in Berüh rung kommen. Aufgetautes Gefriergut darf nicht nochmals eingefroren werden, weil Lebensmittel verderben können.

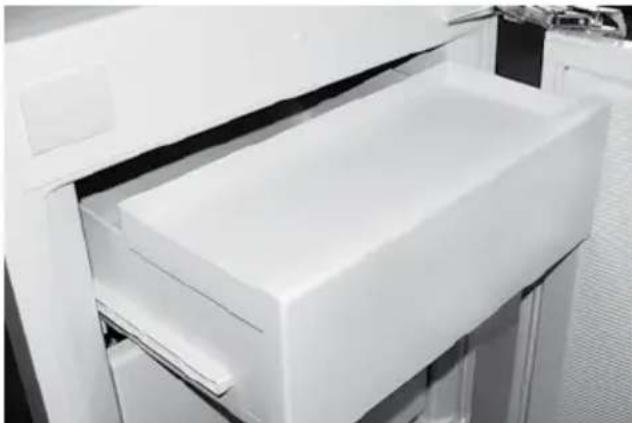

Gefrierschale

Mit der Beerenschale (Bild 2) können Sie Früchte (Beerenobst), Kräuter und Gemüse zum Garnieren schonend einfrieren. Das Einfriergut locker auf der Beerenschale verteilen. Achten Sie darauf, dass die Früchte nicht aneinander kleben. So bleiben diese weitgehendst in ihrer Form erhalten. Nach 10 bis 12 Stunden in Beutel oder Behälter umfüllen und in einer Gefriergutschale einlagern. Zum Auftauen das Gefriergut wieder locker nebeneinander ausbreiten.

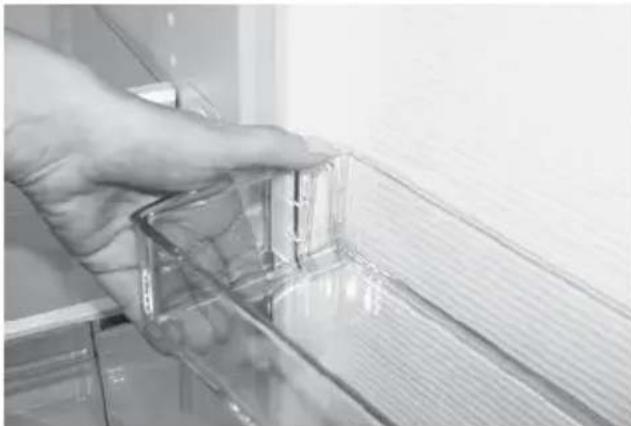

Die Einhängeschalen (Bild ③) in der Innen - tür sind leicht herausnehmbar und wieder einsetzbar: zuerst nach oben drücken und herausziehen und in umgekehrter Rei hen - folge wieder einsetzen.

Der Kühlraum taut vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand bildet, geschmolzen (ca. 1 x pro Tag, siehe auch Tipps). Das Tauwasser fliesst durch das Ab laufloch (Bild 4) aus und verdunstet in der Auf fangschale ausserhalb des Gerätes.

Halten Sie den Sammelkanal und das Ablaufloch sauber, damit das Tauwasser ungehindert abfliessen kann. Ablaufloch mit dem darinbefindlichen grünen Reiniger säubern durch senkrechtes Bewegen und Drehen desselben.

Das Gefrierabteil bei starker Eisbildung abtauen. Eine dicke Eisschicht verschlechtert die Kälteabgabe an das Gefriergut. Tiefkühlgut während der Abtauzeit möglichst kühl und gut isoliert lagern, z.B. in Zei tun gen einpacken.

– Gerät am Haupttaster auf «off» schalten.

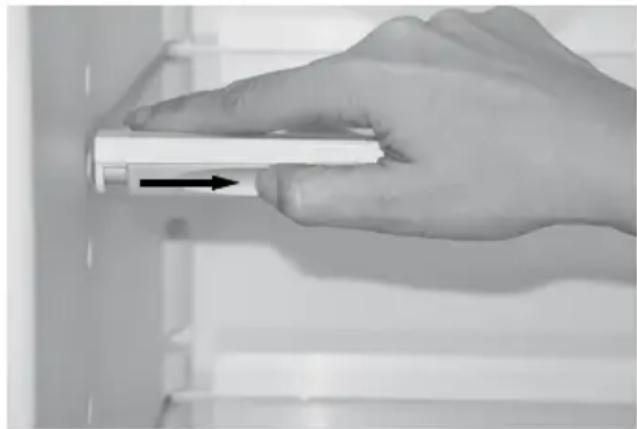

– Tauwasserablauf herausziehen (Bild 5)
– Wasserauffanggefäss unter Tauwasserablauf platzieren (Bild 6)
- Tür offen lassen.

Das Abtauen kann wesentlich beschleunigt werden, wenn Sie ein Gefäss mit heissem Wasser in das Gefrierfach stellen. Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu lösen. Ge brauchen Sie keine elektrischen Heizgeräte oder offene Flammen zum Abtauen.

– Nach dem Abtauen Innenraum reinigen und gut trocknen.
– Gerät am Haupttaster wieder einschalten

Die Glas tablare sind individuell in der Höhe verstellbar. Die beiden Riegel seitlich ganz nach innen ziehen (Bild 7a) und zum Fixieren abwärts nach hinten drehen (Bild 7b).

Das Glastablar aus der hinteren Führung ziehen und an gewünschter Position in umgekehrter Reihenfolge wieder einsetzen. Halbe Abstellflächen er möglichen, dass hohe Gefässe stehend aufbewahrt werden können.

Für die hygienische Aufbewahrung der Spei sen den Innenraum möglichst sauber halten. Den Innenraum von Zeit zu Zeit mit einer milden Seifenlauge auswaschen und nachtrocknen. Ein gelegentliches Aus rei- ben mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Tür dichtungen kann ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigungs- mittel oder kratzenden Lappen verwenden. Türdichtungen mit einer weichen Bürste oder einem Pinsel reinigen. Bei längerem Nichtgebrauch das Gerät am Haupt taster auf «off» schalten. Gerät ausräumen, abtauu en, reinigen und Gerätetür sowie Gefrier abteiltür offen lassen.

• Das Bedien- und Kontrollelement nur mit einem leicht angefeuchteten Lappen reinigen.
• Darauf achten, dass möglichst kein Reinigungs wasser durch die Ablauföffnung in die Verdunsterschale läuft.
• Vor Inbetriebnahme müssen das Gerät und die Dichtungen von Gerätetür und Gefrier abteiltürvoll kom men trocken sein.

Hinweise für eine

energiesparende Nutzung

■ Verwenden Sie das Kühlgerät möglichst so, wie es geliefert wurde. Die Anordnung der Schubladen, Tablare und Etageren sorgt für eine bestmögliche Temperaturverteilung.

■ Installieren Sie das Gerät möglichst nicht in der Nähe von Heizkörpern, Heizrohren oder Rauchabzügen und schützen Sie es möglichst vor direkter Sonneneinstrahlung

■ Halten Sie die Gerätetüren möglichst kurz geöffnet. Je schneller Sie die Türen wieder schliessen, umso weniger Kälte geht verloren.
■ Achten Sie auf das vollständige, richtige Schliessen der Türen. Die Türdichtung muss am Kühlschrankrahmen gut anliegen.
■ Lassen Sie warmes oder gar heisses Lager gut ausserhalb des Gerätes abkühlen.
Das Einlagern von feuchtigkeitsabgebenden Lebensmitteln führt zu einer verstärkten Vereisung der Kühlschrank - rückwand und zur Reduktion der Kühl-leistung

Tipps

Bei der Benutzung des neuen Gerätes sind folgende Punkte zu beachten:

■ Ein neu in Betrieb genommenes Gerät benötigt ca. 15 Std. (mit Lebensmittel) bis es die normalen Betriebs tempe ra tu ren erreicht hat.
■ Bei Türöffnung über 2 Minuten beginnt die Beleuchtung zu blinken. Verge wissern Sie sich beim Schliessen, dass die Tür überall vollständig abdichtet. Die selbstschliessenden Schar niere unterstützen dies.
■ Die Abkühldauer von Getränken und anderen Lebensmittel von Raum tempe ratur auf Kühl raumtemperatur kann bis zu 6 Stun den dauern. Je mehr warme Speisen eingelagert werden, um so mehr verlängert sich diese Dauer.
■ Verstellen der Temperatureinstellung hat keinen Ein fluss auf die Abkühlge schwindigkeit, sondern nur auf das Tempera-turniveau.
■ Durch das Einlagern von feuchtigkeitsab ge -bender Lebensmittel kann es zu Kon dens -bildungen an den Glas tablaren kom men.

■ Die elektronische Regelung taut den Kühlraum nur noch ungefähr einmal am Tag ab. Eine meistens sichtbare Eisbil dung an der Rückwand im Kühlraum ist deshalb normal.
■ Achten Sie darauf, dass das Kühlgut nicht mit der Rückwand des Kühl rau mes in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühlraum abgeleitet wird.
■ Beim Einordnen beachten:

• Öl und Fett nicht mit den Kunst - stoffteilen und der Türdichtung in Berüh rung bringen.
• Im Kühlraum befinden sich bei jeder Betriebs stellung der Temp era tur ein -stellung die kältesten Be reiche an der Rück wand und über der untersten Ablage.

Empfindliche Lebensmittel daher auf die unterste Ablage legen.

■ Einordnungsbeispiel:

• Im Gefrierabteil Lebensmittel einfrieren, lagern und Eis zubereiten.
• Auf den Tablaren von oben nach unten Back war ren, fertige Speisen, Molkereiprodukte, Fleisch- und Wurstwaren.
• In den Einhängeschalenvon oben nach unten: Butter und Käse, Tuben, kleine Dosen und Eier, grosse Flaschen.
  – In der GemüseschaleGemüse, Obst und Salate.

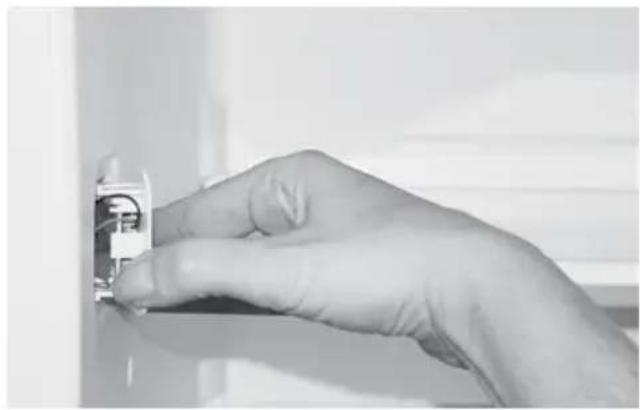

LED Beleuchtung auswechseln Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten.

Klicken Sie die LED-Beleuchtung aus (Bild 8). Lösen Sie die Steckverbindung zur LED-Beleuchtung (Bild 9). Die neue LED-Beleuchtung bitte in umgekehrter Reihenfolge einsetzen.

Hinweis: Verwenden Sie bitte nur original LED-Beleuchtungen vom Her steller.

Das Gerät wurde vor der Auslieferung auf einwandfreie Funktion geprüft. Im Falle von Betriebs störungen wenden Sie sich bitte an die nächstgelegene Service stelle unter Angaben der Modellnummer sowie der festgestellten Mängel.

Störungen können auch durch das Ansprechen elektrischer Sicherungen entstehen. Der Schaden ist leicht behoben, wenn Sie die entsprechende Sicherung wieder aktivieren.

Anzeige nach Stromunterbruch

Nach einem Stromunterbruch blinkt die Temperaturanzeige und zeigt den Temperaturwert an, welcher nach dem Wider-einschalten gemessen wurde. Das Blinken der Temperaturanzeige wird durch Betätigung einer beliebigen Taste abgestellt und der aktuelle Temperaturmittelwert wird angezeigt.

Fühlerfehlfunktionen:

- Fehleranzeige F1 am Temperaturdisplay links = Temperatursensor am Kühlraum defekt

- Fehleranzeige F7 am Temperaturdisplay rechts = Umgebungstemperatursensor defekt

Garantie

Wir gewähren die Garantie ab Liefer datum des Gerätes.

Allfällige Mängel, die während dieser Zeit trotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen dieser Garantie durch den Kundendienst behoben.

Nicht unter Garantie fallen:

• LED-Defekte
• Bruch von Glasplatten und Kunststoffteilen
  – Defekte durch Nichtbefolgen der Bedienungs anleitung oder unsachgemässen Ge brauch
  – Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen
  – Geräte, welche durch Dritte repariert wur den.

Betriebsgeräusche

Ganz normale Geräusche

Das Kühlen wird durch einer Kompressor (Kälteaggregat) ermöglicht.

Der Kompressor pumpt das Kältemittel durch das Kühlsystem. Dabei entstehen Betriebs - geräusche. Auch nach dem Ausschalten des Kom pres sors sind Geräusche durch Druck- und Tem peraturunterschiede unvermeidbar.

Dieses Gerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kom- pressor und einem geräuschoptimierten Kältekreis ausgestattet.

Dennoch lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer Laut - stärke abhängig von der Geräte grösse.

Unmittelbar nach dem Einschalten des Kom-pressors sind die Betriebsgeräusche am besten hörbar.

Sie werden mit fortschreitender Betriebs - dauer leiser.

Nicht normale Geräusche

Meist entstehen ungewöhnliche Geräu sche durch einen ungeeigneten Einbau.

Das Gerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein.

Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen.

Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offenen Küchen oder bei in Raumteiler eingebauten Geräten werden die normalen Betriebsgeräusche intensiver wahrgenommen. Dies ist jedoch kein Mangel sondern bedingt durch die Architektur.

StichwortUrsacheBemerkung

Brummen Kälteaggregat		normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig von der Gerätegrösse und von der lastabhängigen Drehzahl des Kompressormotors
Surren	Ventilator	normales Betriebsgeräusch, durch Belüftung
Gurgeln Blubbern Rauschen	Kältekreislauf	normales Betriebgeräusch, durch Strömung des Kältemittels im Kältekreis
Zischen	Kältekreislauf	normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer
Klicken	Thermostat	normales Schaltgeräusch eines elektromechanischen Temperatur-Reglers oder Magnetventils
Klappern	Tablare, Körbe, Einhängeschalen Beladung etc.	Innenteile so anordnen, dass sie sich nicht berühren bzw. dass sie fixiert sind.
Knacken	Gehäuse	Normale, temperaturbedingte Spannungsdehnungen der Materialien z.B. Kunststoffe, Isolation

Einbaukühlschrank Nische SMS 12/6 (1524mm)

Bei Nischentiefen 550 werden die Leistungsdaten des Gerätes ebenfalls garantiert

Ist der Netzstecker nach dem Aufstellen des Gerätes nicht mehr zugänglich, so ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm, dazu gehören LS-Schalter und Sicherungen sowie Schütze.
