Produkttyp	Elektrischer Konvektor
Marke	CALOR
Modell	6618
Stromversorgung	230-240 V ~ 50 Hz
Leistung	1500 W
Elektrische Klasse	Klasse II (Doppelisolierung)
Hauptfunktionen	Einstellbarer Thermostat (Stufen 1 bis 9 + Frostschutz), Ein/Aus-Schalter
Heizmodus	Naturkonvektion
Kippschutz	Ja, unterbricht automatisch die Stromversorgung bei Umkippen
Überhitzungsschutz	Ja, schaltet das Gerät bei Überhitzung ab
Zusätzlicher Schutz	Thermoisolierende Seitenwände
Frostschutzposition	Hält die Temperatur über 0°C
Pflege und Reinigung	Gitter regelmäßig mit einem trockenen Tuch oder Staubsauger entstauben; keinen Alkohol oder Lösungsmittel verwenden
Mindestabstand	Mindestens 1 m Abstand zu Möbeln und Wänden; nicht unter eine Steckdose stellen
Verwendungszweck	Haushalt oder Büros
Garantie	Nicht bestimmungsgemäße Verwendung schließt Garantie aus
Aufbewahrung	Nach dem Abkühlen ausstecken, vor Staub und Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Ersetzen Sie das Netzkabel nur in einem autorisierten Servicecenter
Mitgeliefertes Zubehör	Keines (festes Netzkabel)

Häufig gestellte Fragen - 6618 CALOR

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst den Anschluss und dass der Schalter nicht auf Aus (①) steht. Stellen Sie sicher, dass der Thermostat auf eine ausreichend hohe Stufe eingestellt ist. Wenn sich das Gerät automatisch ausgeschaltet hat, reinigen Sie die Luftein- und -auslassgitter und warten Sie 15 Minuten, bevor Sie es wieder einschalten.

Kann ich ein Verlängerungskabel mit diesem Gerät verwenden?

Ja, aber das Verlängerungskabel darf nicht länger als 25 Meter sein und der Querschnitt jedes Leiters muss mindestens 1,5 mm² betragen. Das Kabel und das Verlängerungskabel müssen vollständig abgerollt sein.

Wo sollte ich das Gerät für einen sicheren Gebrauch aufstellen?

Stellen Sie das Gerät mindestens 1 Meter von Möbeln und Wänden entfernt auf. Stellen Sie es niemals unter eine Wandsteckdose, hinter einen Vorhang oder in die Nähe von brennbaren Gegenständen. Vermeiden Sie feuchte Räume wie das Badezimmer.

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Thermostatknopf allmählich in Richtung der Zahl 9, um die Temperatur zu erhöhen, oder in Richtung der Zahl 1, um sie zu verringern. Das Gerät schaltet sich bei der gewählten Temperatur automatisch ab und schaltet sich bei Bedarf wieder ein, um sie zu halten.

Was bedeutet die Frostschutzposition?

Die Frostschutzposition (®) hält automatisch die Temperatur über 0°C in einem normal isolierten Raum, um vor Frost zu schützen. Verwenden Sie diese Position, wenn der Raum unbeheizt bleibt.

Wie reinige ich das Gerät?

Ziehen Sie den Stecker des Geräts und warten Sie, bis es abgekühlt ist. Entstauben Sie regelmäßig die Luftein- und -auslassgitter mit einem trockenen Tuch oder einem Staubsauger. Verwenden Sie für Flecken ein sehr leicht feuchtes Tuch (kein Alkohol oder Lösungsmittel). Lassen Sie nie Wasser in das Innere eindringen.

Das Gerät ist umgekippt, was tun?

Richten Sie das Gerät auf und stellen Sie es auf einen ebenen Boden. Der Kippschutz hat die Stromversorgung unterbrochen; nach dem Aufrichten wird das Gerät normal wieder eingeschaltet.

Kann ich das Gerät im Badezimmer verwenden?

Nein, dieses Gerät ist nicht für den Einsatz im Badezimmer oder in Räumen mit Wasserspritzern ausgelegt. Es ist nur für trockene Räume vorgesehen.

Was tun, wenn beim ersten Gebrauch ein Geruch oder Rauch entsteht?

Das ist bei Neugeräten normal. Geruch und Rauch verschwinden nach einigen Minuten Betrieb. Stellen Sie sicher, dass der Raum gut belüftet ist.

Wie erkenne ich, ob der Überhitzungsschutz ausgelöst wurde?

Das Gerät schaltet sich abrupt aus. Um es wieder einzuschalten, stellen Sie den Schalter auf Aus (①), ziehen Sie den Stecker, reinigen Sie die Gitter, lassen Sie es 15 Minuten abkühlen, dann stecken Sie es wieder ein und schalten Sie es ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

BEDIENUNGSANLEITUNG 6618 CALOR

BEDIENUNGSCANLEITUNG

Bitte aufmerksam durchlesen und sorgfältig aufbewahren.

CONVECTEUR - KONVEKTOR - CONVECTOR HEATER Mod. 6610 - 6616 - 6618 - 6620

CONVECTEUR/SOUFFLANT - VENTILATORKACHEL/KONVEKTOR CONVECTOR/FAN HEATER - KONVEKTOR/HEIZLÜFTER

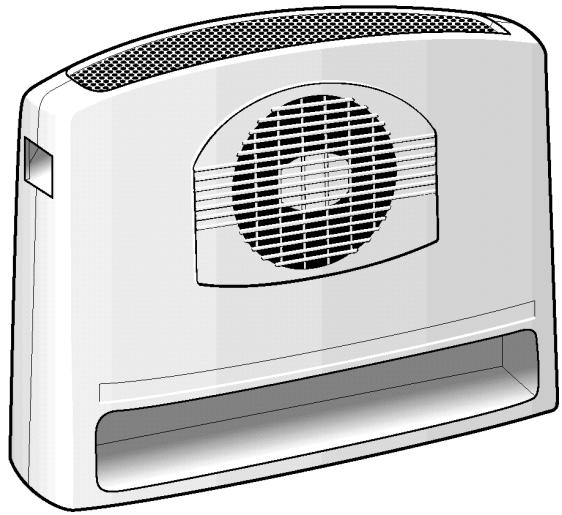

Mod. 6670 - 6672

Mod. 6670 - 6672

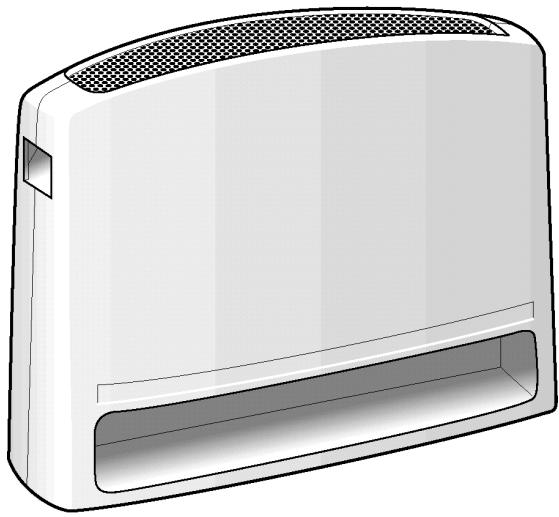

Mod. 6610 - 6616 - 6618 - 6620

Français

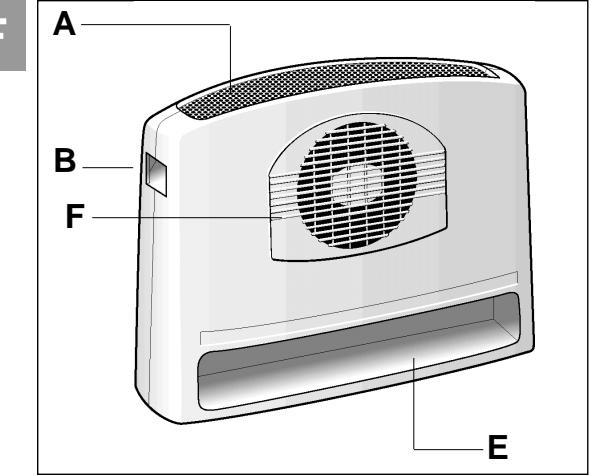

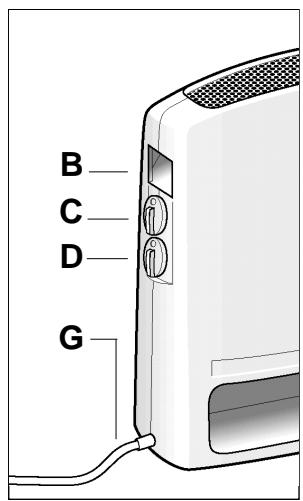

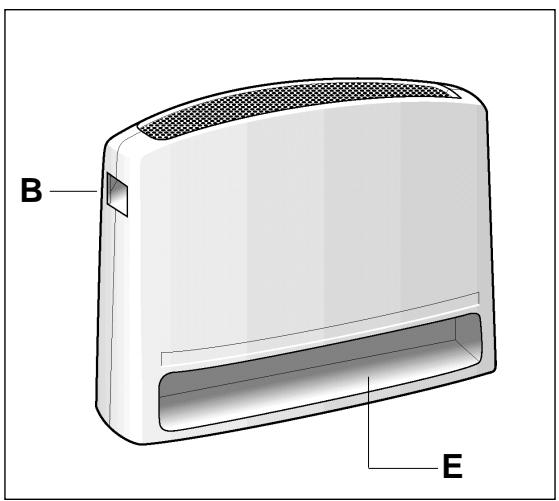

DESCRIPTION

A. Konvektor-Luftaustrittsgitter
B. Haltegriffe
C. Thermostatknopf (Position 1 bis 9 plus Position Frostfrei)
D. Schalter
E. Lufteintrittsbereich
F. Heizlüfter-Luftaustrittsgitter (Modell 6670 / 6672)
G. Netzkabelaustritt

Modèle Tekingen Mod. Mod.	Thermostat Thermostat Thermostat Thermostat	Position arrêt Uit-stand Stop position Aus-Position	Demi-puissance Verbruik bij half vermogen Half-power Zwischenleistung	Pleine puissance Verbruik bij vol vermogen Full-power volle Leistung	Position souffrant Verbruik in blaasstand Fan heater position Heizlüfter-Position
6610	x	①	750 W	1500 W ●	-
6616	x	-	-	2000 W	-
6618	x	①	-	2000 W ●	-
6620	x	①	1000 W	2000 W ●	-
6670	x	①	-	2000 W ●	2000 W
			●		●

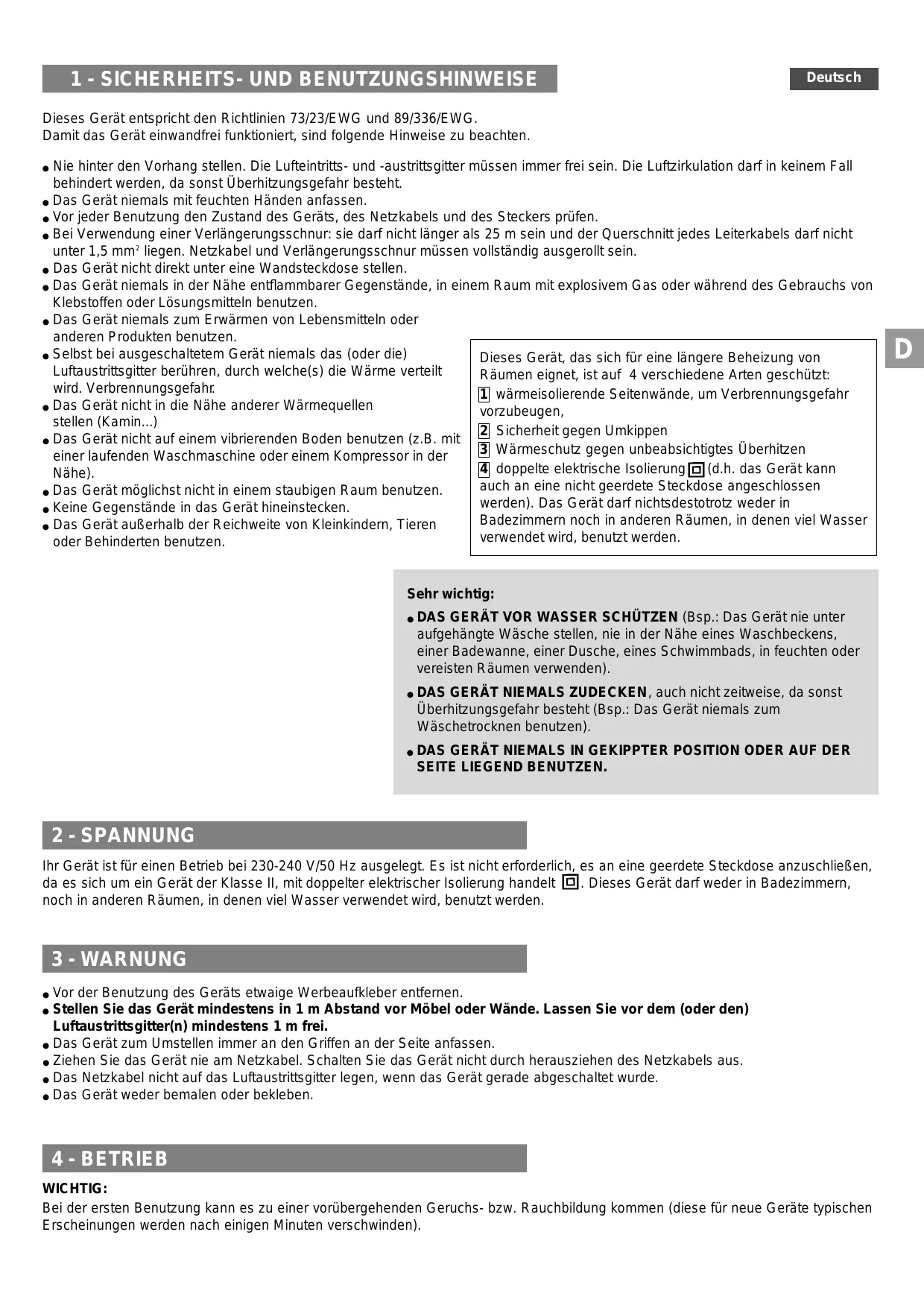

1 - SÉCURITÉ

Dieses Gerät entspricht den Richtlinien 73/23/EWG und 89/336/EWG. Damit das Gerät einwandfrei Funktioniert, sind folgende Hinweise zu beachten.

• Nie hinter den Vorhang stellen. Die Luftintritts- und -austrittsgitter*Müssen immer frei sein. Die Luftzirkulation darf in keinem Fall behindt werden, da sonst Überhitzungsgefahr besteht.
• Das Gerät niemals mit feuchten Händen anfassen.
• Vor jeder Benutzung den Zustand des Geräts, des Netzkabels und des Steckers prüfen.
• Bei Verwendung einer Verlängerungsschnur: siearf nicht länger als 25m sein und der Querschnitt eines Leiterkabels darft nicht unter 1,5mm^2 liegen. Netzkabel und Verlangerungsschnur mussen vollständig ausgerott sein.
• Das Gerät nicht direkt unter eine Wandsteckdose stellen.
• Das Gerät niemals in der Höhe entflammbarer Gegenstände, in einem Raum mit explosivem Gas oder während des Gebrauchs von Klebstoffen oder Lösungsmitteln benutzen.
• Das Gerät niemals zum Erwärmen von Lebensmitteln oder anderen Produkten benutzen.
• Selfbst bei ausgeschalteten Gerät niemals das (oder die) Luftastrittsgitter berühren, durch welche(s) die Wärme verteil wird. Verbrennungsgefahr.
• Das Gerät nicht in die Nähe anderer Wärmequellen stellen (Kamin...)
• Das Gerät nicht auf einem vibrierenden Boden benutzen (z.B. mit einer laufenden Waschmaschine oder einem Kompressor in der Nähe).
• Das Gerät möglichst nicht in einem staubigen Raum benutzen.
• Keine Gegenstände in das Gerät hineinstecken.
• Das Gerät außerhalb der Reichweite von Kleinkindern, Tieren oder Behinderten benutzen.
  Dieses Gerät, das sich für eine langere Beheizung von Räumen eignet, ist auf 4 verschiedene Arten geschützt:
  1 wärmeisolierende Seitenwände, um Verbrennungsgefahr vorzubeugen,
  2 Sicherheit gegen Umkippen
  3 Wärmeschutz gegen unbeabsichtigtes Überhitzen
  4 doppelte elektrische Isolierung (d.h. das Gerät kann auch an eine nicht geerdete Steckdose angeschlossen werden). Das Gerätarf nichtsdestotrotz weder in Badezimmern noch in anderen Räumen, in denen viel Wa verwendet wird, benutzt werden.

Sehr wichtig:

• DAS GERÄT VOR WASSER SCHÜTZEN (Bsp.: Das Gerät nie unter aufgehängte Wäsche stellen, nie in der Höhe eines Waschbeckens, einer Badewanne, einer Dusche, eines Schwimmbads, in feuchten oder vereisten Räumen verwenden).
• DAS GERÄT NIEMALS ZUDECKEN, auch nicht zeitweise, da sonst Überhitzungsgefahr besteht (Bsp.: Das Gerät niemals zum Wäschetrocknen benutzen).
  DAS GERÄT NIEMALS IN GEKIPPTER POSITION ODER AUF DER SEITE LIEGEND BENUTZEN.

2 - SPANNUNG

Ihr Gerät ist für einen Betrieb bei 230-240 V/50 Hz ausgelegt. Es ist nicht erforderlich, es an eine geerdete Steckdose anzuschreiben, da es sich um ein Gerät der Klasse II, mit doppelter elektrischer Isolierung handelt. Dieses Gerätarf weder in Badezimmern, noch in anderen Räumen, in denen viel Wasser verwendet wird, benutzt werden.

3 - WARNING

• Vor der Benutzung des Geräts etwaige Werbeaufkleber entfern.
• Stellen Sie das Gerät mindestens in 1 m Abstand vor Möbel oder Wände. Lassen Sie vor dem (oder den) Luftastrittsgitter(n) mindestens 1 m frei.
• Das Gerät zum Umstellen immer an den Griffen an der Seite anfassen.
• Ziehen Sie das Gerät nie am Netzkabel. Schalten Sie das Gerät nicht durch herausziehen des Netzkabels aus.
• Das Netzkabel nicht auf das Luftastrittsgitter legen, wenn das Gerät gerade abgeschaltet wurde.
• Das Gerät weder bemalen oder bekleben.

4-BETRIEB

WICHTIG:

Be der ersten Benutzung kan es zu einer vorübergehenden Geruchs- bzw. Rauchbildung kommt (diese fur neue Geräte typischen Erscheinungen werden nach einigen Minuten verschwinden).

1 KONVEKTOR-MODELLE OHNE LEISTUNGSWAHL

Mod. 6616: (1 Knopf)

Das Gerät ist betriebsbereit, sobald der Stecker in die Steckdose gesteckt wird. Stellen Sie am Thermostatkopf die gewünschte Temperatur ein. Ausschalten des Geräts: Thermostat auf Position Frostfrei 串 stellen und den Stecker hersausziehen.

Mod. 6618: (2 Knöpfe)

Einschalten des Geräts: Schalter auf Position●drehen.

Ausschalten des Geräts: Schalter auf Ausgangsposition ① zusammen.

2 ANDERE MODELLE :

Leistungswahl

Die Leistungswahl hangt grundsatzlich von der

-Gröbe des Raums,

• der Boden-, Wand-, Fenster- und Deckenisolierung ab.

Normalerweise rechnet man mit 90W / m^2 (bei normalen Deckenhöhe (2,5m) und herkömmlicher Isolierung).

Achtung! Jeder Raum bietet andere Voraussetzungen. Durch eine gute Isolierung kann die Stromentnahme fur das Heizen auf 70% reduziert werden. Bei schlechter Isolierung dagegen konnen bis zu 160~W / m^2 notwendig sein.

Stellen Sie die für das Heizen des Raums erforderliche Leistung ein.

Um sochnellwie mocrlich die gewunsche Temperatur zu erhalten, den Schalter auf "Heizlufter" oder auf volle Leistung stellen.

KONVEKTOR-MODELL MIT LEISTUNGSWAHL

Mod. 6610 (2 Knöpfe)

Einschalten des Konvektors: den Schalter auf die gewünschte Position stellen:

• Zwischenleistung (750 W)
• volle Leistung (1500 W)

Ausschalten des Konvektors: den Schalter wieder auf die Ausgangsposition ⑥ zurückstellen.

Mod. 6620 (2 Knöpfe)

Einschalten des Konvektors: den Schalter auf die gewünschte Position stellen:

• Zwischenleistung (1000 W)
• volle Leistung (2000 W)

Ausschalten des Konvektors: den Schalter wieder auf die Ausgangsposition ⑥ zurückstellen.

HEIZLÜFTER-MODELL

Mit der Heizlüfter-Position wird die Wärme sehr schnell und einheitlich verteil.

Mod. 6670 (Konvektor oder Heizlüfter ohne Leistungswahl) (2 Knöpfte).

Einschalten: den Schalter auf die gewünschte Position stellen:

• Konvektor 2000 W

Heizlufter 2000 W.

Ausschalten: den Schalter wieder auf die Ausgangsposition ⑥ zurückstellen.

Mod. 6672 (Konvektor oder Heizlüfter mit Leistungswahl) (2 Knöpfe).

Einschalten: den Schalter auf die gewünschte Position stellen:

• Konvektor Zwischenleistung 1000 W
• Konvktor volle Leistung 2000 W
• Heizlufter 2000 W.

Ausschalten: den Schalter wieder auf die Ausgangsposition

⑥ zurückstellen.

3 THERMOSTAT

Den Schalter auf eine beliebige Position stellen, außer auf ① (außer Modell 6616).

Temperatur erhöhen: Den Knopf des Thermostats in Richtung der Zahl 9 dresden.

Temperatur senken: Den Knopf des Thermostats entgegen dem Uhrzeigersinn drehen (in Richtung der Zahl 1).

Das Gerät schaltet sich automatisch aus, sobald die gewährte Temperatur erreicht wurde. Es schaltet sich wieder ein, um diese Temperatur zu halten.

4 FROSTWÄCHTERPOSITION ※

Mit der Position "Frostfrei" sorgt das Gerät automatisch davon, daß die Temperatur in einem normal isolierten Raum, dessen Groß der Leistung des Geräts entspricht, nicht unter 0 °C sinkt.

• Stellen Sie den Thermostatkopf auf die Position Frostfrei
• Stellen Sie den Schalter auf (Mod. 6618/6670) oder auf Zwischenleistung (Mod. 6610/6620/6672)

5 WÄRMESCHUTZ

In bestimmten Fällen schaltet eine Sicherheitsvorrichtung den Konvektor automatisch aus.

• bei anormaler Erwärnung.
  Mod. 6616: Stellen Sie den Knopf des Thermostats auf die Position Frostfrei*
  ■ Andere Modelle: Stellen Sie den Schalter auf Aus: (包)

ANSCHLIEBEND:

• den Stecker herausziehen
• die Gitter entstauben oder festgesetzten Schmutz entfernen, ohne das Gerä t auseinanderzunehmen.
• Das Gerät 15 mn lang abkühlen halten
• Stecker wieder in die Steckdose stecken und Gerät einschalten.

Sollte das Gerät erneut durch den Überhitzungsschutz ausgescheltet werden,itte beim zugelassenen Kundendienst überprüfen setzen.
■ wenn das Gerät kippt.
Das Gerät vor dem erneuten Einsatz in eine stabile Position bringen.

5 - WARTUNG

■ Stellen Sie den Schalter auf ①, bzw. bei Modell 6616 den Thermostatknopf auf 串 , ziehen Sie den Stecker hereaus und warten Sie, bis das Gerät vollkommen abgekühlt ist.
Die Luftintritts- und -austrittsgitter regelmäßig mit einem trockenen Tuch abstauben oder mit dem Staubsauger absaugen, ohne das Gerä auseinanderzunehmen.
■ Flecken mit einem nur leicht befeuchteten Tuch entfern.
Weder Alkohol noch Lösungsmittel benutzen.

Wichtig: Achten Sie darauf, daß niemals Wasser in das Gerät eindringt.

Bei beschädigtem Netzkabel oder bei anormalem Betrieb an einen zugelassenen Kundendienst wenden. Das Gerät kann nur mit Spezialwerkzeug repariert werden.

6 - AUFBEWAHRUNG

Sollte das Gerät langere Zeit nicht benutzt werden, den Stecker Herausziehen und vor Staub und Feuchtigkeit schützen.

Das Gerät erst wegräumen, wenn es abgekühlt ist.

7 - GARANTIE

Dieses Gerät ist nur für den Gebrauch im Haushalt oder in Büroräumen bestimmt. Es darf nicht in der Industrie oder an öffentlichen Orten benutzt werden. Der Garantieanspruch erlischt, wenn das Gerät nicht entsprechend den Benutzungshinweisen verwendet wird.

Probleme	Mögliche Ursachen	Lösungen
Das Gerätheits nicht	Es ist falsch angeschlossen.	Anschluß überprüfen.
	Der Schalter steht auf Position ① (außer bei 6616).	Den Schalter auf ◆, oder ◆ oder ◆ stellen.
	Der Thermostat ist in Bezug auf die Zimmertemperatur zu niedrig eingestellt.	Den Thermostatknopf auf eine höhere Temperatur stellen.
	Das Gerät hat sich automatisch ausgeschaltet, da das Luftintrittsgitter (oder das Luftaustrittsgitter) verstopft ist.	siehe Abschnitt “Wärmeschutz”.
	Das Gerät ist umgekippt: durch die Kippsicherung ist der Strom abgeschalten worden.	Das Gerät wieder aufstellen und in eine waagrechte Position bringen.
Es wird keine Höhe Luft hersausgeblasen (Mod. 6670/6672)	Der Schalter stehen nicht auf “Heizlüfter”.	Drehen Sie den Schalter auf die Position “Heizlüfter”: für Modell 6670, ◆ für Modell 6672 Söhnte immer noch keine Höhe Luft hersausgeblasen werden, an einen zugelassenen Kundendienst wenden.
Das Gerätheits nicht ausreichend:	Der Thermostat stehen nicht hoch genug.	Stellen Sie den Thermostat höher.
	Die eingestellte Leistung ist zu niedrig.	Stellen Sie den Schalter auf eine höhere Leistung. (Mod. 6610 / 6620 / 6672).

Sollten Probleme auftauchen, die hier nicht genannt wurden,itte an den zugelassenen Kundendienst wenden.
