Produkttyp	Videostativ
Modell	Video 15 SB
Marke	Sachtler
Maximale Nutzlast	15 kg (33 lb)
Gewicht	Ca. 8.0 kg (17.6 lb)
Material	Beine aus Aluminiumlegierung, Kohlefaser optional
Beinsegmente	3 Segmente
Beinverriegelungstyp	Schnellspannhebel
Mindesthöhe	30 cm (11.8 in)
Maximale Höhe	170 cm (66.9 in)
Spreizposition	3 Spreizwinkel
Kopfkompatibilität	Kompatibel mit Sachtler Fluidköpfen (z.B. FSB-Serie)
Schalengröße	75 mm oder 100 mm (Modellvariante prüfen)
Spreizer inklusive	Bodenspreizer
Gummifüße	Ja, einziehbar mit Spikes
Tragetasche	Optional weiche oder harte Tasche
Wartung	Bewegliche Teile jährlich leicht schmieren; scheuernde Reinigungsmittel vermeiden
Sicherheitshinweise	Maximale Belastung nicht überschreiten; alle Verriegelungen vor Gebrauch sichern
Ersatzteilverfügbarkeit	Über autorisierte Sachtler-Händler
Reparierbarkeit	Modulares Design; von Fachleuten wartbar
Allgemeine Informationen	Professionelles Stativ für Rundfunk und Film

Häufig gestellte Fragen - Video 15 SB Sachtler

Wie hoch ist die maximale Nutzlast des Sachtler Video 15 SB Stativs?

Die maximale Nutzlast beträgt 15 kg (33 lb), wie durch die Modellnummer angegeben.

Wie nivelliere ich das Stativ auf unebenem Boden?

Verwenden Sie den Bodenspreizer und stellen Sie die einzelnen Beinlängen mit den Schnellspannhebeln ein. Für die Feinjustierung verwenden Sie eine Schalenlibelle am Fluidkopf.

Kann ich einen Fluidkopf einer anderen Marke mit diesem Stativ verwenden?

Das Stativ ist für Sachtler-Köpfe mit einer 75 mm oder 100 mm Schale optimiert. Andere Marken passen möglicherweise, aber stellen Sie sicher, dass die Schalengröße übereinstimmt und überprüfen Sie die Lastverteilung.

Wie warte ich die Stativbeine?

Reinigen Sie Schmutz und Sand mit einem trockenen Tuch. Tragen Sie regelmäßig eine dünne Schicht Silikonschmiermittel auf die gleitenden Teile auf. Vermeiden Sie ölbasierte Produkte.

Was ist der Höhenbereich des Video 15 SB?

Die Mindesthöhe beträgt ca. 30 cm (11.8 in) und die maximale Höhe ca. 170 cm (66.9 in) ohne Kopf.

Wie befestige ich den Bodenspreizer?

Schieben Sie den Spreizer auf die Mittelsäule und arretieren Sie ihn mit der Rändelschraube. Stellen Sie sicher, dass die Spreizerbeine bündig mit den Stativbeinen sind.

Wie schwer ist das Stativ allein?

Das Stativ wiegt ca. 8.0 kg (17.6 lb).

Kann ich die Gummifüße durch Spikes ersetzen?

Ja, die Gummifüße lassen sich einfahren und geben Metallspikes für weichen Boden frei. Drücken Sie den Fuß nach oben oder verwenden Sie den Löseknopf.

Ist das Stativ mit einem 100 mm Schalenkopf kompatibel?

Überprüfen Sie Ihre Modellvariante. Die meisten Video 15 SB Stative haben eine 75 mm Schale, aber eine 100 mm Version ist erhältlich. Überprüfen Sie vor dem Kauf.

Wo erhalte ich Ersatzteile oder Service?

Kontaktieren Sie einen autorisierten Sachtler-Händler oder ein Service-Center. Teile wie Beinverriegelungen und Spreizer sind bei professionellen Videohändlern erhältlich.

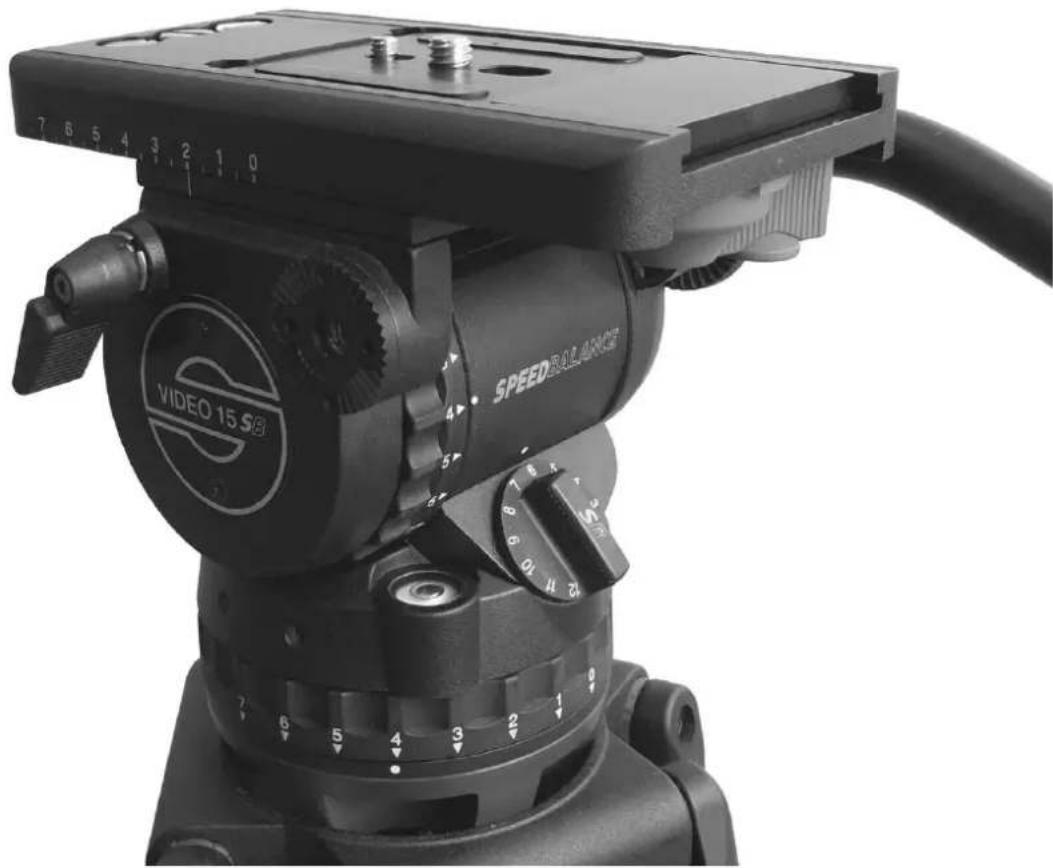

BEDIENUNGSANLEITUNG Video 15 SB Sachtler

Manual / Benutzerinformation

© by sachtler®. Alle Rechte vorbehalten / All rights reserved

Originalbetriebsanleitung/Original User Manual

Version: 2.7/12/13

Ausgabedatum / Issue date: 12/13

Bestellnr. / Order no.: sko11t240A

Wir wollen, dass Ihre Sachtler Produkte immer auf dem aktuellsten Stand sind.

Deswegen behalten wir uns technische Änderungen vor.

sachtler®

1 Sicherheitshinweise/Grundlegende Hinweise......11
2 Bedienelemente ....12
3 Betrieb....12

3.1 Bestimmungsgemäße Verwendung......12
3.2 Schwenkarmverstellung....12
3.3 Nivellieren des Fluidkopfes....13
3.4 Entnehmen und Einsetzen der Kamera(platte) .....13
3.5 Einstellen der Kamerabalance ....14
3.6 Einstellen der Dämpfung....15
3.7 Bremsen....16
3.8 Austausch der Batterie ....16
3.9 Transportstellung von Dämpfung, Gewichts- ausgleich und Bremsen ....16

4 Technische Daten ....17
5 Zubehör....17

5.1 Kameraplatten....17
5.2 Schwenkarme ....18

6 Inspektion und Pflege 18
7 Gewährleistung ....19

VITEC Videocom

EC - Declaration of Conformity EG - Konformitätserklärung

Hiermit erklären wir, dass das hier genannte Produkt aufgrund seiner Bauart in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der zugrundeliegenden hier genannten EG - Richtlinien und der genannten Normen entspricht.

Bei einer nicht mit uns abgestimmten Änderung an diesem Produkt verliert diese Erklärung ihre Gültigkeit.

sachtler

Product / Produkt:

Video 15 SB

Components / Komponenten: ---

Code number (s) / Codenummer(n): 1505

Year of first manufacturing / Ab Baujahr: 2009

Electromagnetic Compatibility / Elektromagnetische Verträglichkeit

Normen und Vorschriften: EN 55103-2:2006-07

Inspector / Prüfstelle: Vitec Videocom GmbH

Date of Inspection / Prüfdatum: 2010-06

Eching, 08.11.2012

Alan Platt

R&D Director

Vitec Videocom GmbH

Headquarters

Erfurter Straße 16

85386 Eching

Germany

T [phone]

F [phone]

[e-mail]

www.vitecvideocom.com

Bags

Petrol Bags

Camera accessories

OConnor

1 Sicherheitshinweise/Grundlegende Hinweise

-> Vor Benutzung des Fluidkopfes muß die Benutzerinformation gelesen werden.
-> Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ auf sicheren Stand und die Stativbeinauszüge auf sichere Klemmung überprüft werden.
-> Vor Lösen der Klemmschale, muß das Stativ bei aufgesetzter Kamera gegen Umkippen gesichert werden.
-> Vor Lösen der Vertikalbremse (bei noch nicht eingestellter Kamerabalance) oder der Klemmung der Kamera-/Balanceplatte muß die Kamera gegen plötzliche Bewegung gesichert sein, da sonst die Gefahr des Fingereinklemmens besteht.
-> Bei Kameraschwenks mit extremen Neigewinkeln besteht für den Bediener oder Dritte die Gefahr sich die Finger zwischen Top-/Balanceplatte und Gehäuse zu klemmen.

2 Bedienelemente

3 Betrieb

3.1 Bestimmungsgemäße Verwendung

Der Fluidkopf wurde für Schwenk- und Neigebewegungen von Kameras entwickelt. Die maximale Traglast ist in Kapitel 4 spezifiziert.

3.2 Schwenkarmverstellung

Lösen Sie den schwarzen Klemmhebel des Schwenkarms und bringen Sie den Schwenkarm in die gewünschte Position. Schließen Sie den Klemmhebel des Schwenkarms.

Für den Transport kann der Schwenkarm an die Stativbeine geschwenkt werden.

Achtung: Lösen Sie den Klemmhebel des Schwenkarms weit genug. Die Zahnkränze der Schwenkarmanlenkung sollten beim Verstellen kein Rattern verursachen. Ein Plastikzahnkranz schützt vor Verschleiß der Metallzahn- kränze. Achten Sie darauf, daß beim Klemmen des Schwenkarms die Verzahnungen bündig ineinander greifen.

Wollen Sie den mitgelieferten Schwenkarm auf der linken Seite des Fluidkopfes anbringen, so kann das Klemmstück mit Klemmhebel, welches zur Anlenkung an den Fluidkopf dient, versetzt werden. Dazu den Schwenkarm vom Fluidkopf abschrauben, schwarze Plastikkappe mit Hilfe einer Münze oder eines Schraubendrehers lösen und entfernen; Klemmstück abnehmen, umsetzen, Plastikkappe wieder einschrauben und festziehen.

3.3 Nivellieren des Fluidkopfes

Schließen Sie die Vertikalbremse und sichern Sie die Kamera mit einer Hand.

Lösen Sie die Klemmschale des Fluidkopfes und richten Sie den Kopf so aus, daß die Luftblase der Libelle im schwarzen Kreis steht. Klemmschale danach festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Video 15 SB verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht Nivellieren zu können.

Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Die Libelle leuchtet ca. 20 Sekunden.

3.4 Entnehmen und Einsetzen der Kamera(platte)

Der Fluidkopf Video 15 SB ist mit einem Touch & Go Kamera-Schnellverschluß ausgestattet.

-> Schließen Sie Horizontal- und Vertikalbremse.
-> Fassen Sie die Kamera(platte) mit der einen Hand.
-> Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen.
-> Verriegelungshebel bis zum linken Anschlag drücken und dabei Kamera(platte) entnehmen.
-> Befestigen Sie die Kameraplatte ungefähr im Schwerpunkt der Kamera. Lesen Sie dazu auch Kapitel 5.1. Kameraplatten.
-> Beim Wiederaufsetzen der Kamera(platte) verriegelt sie sich automatisch und der Verriegelungshebel schnellt in die Ausgangsposition zurück (hörbares Einschnappen).

3.5 Einstellen der Kamerabalance

-> Zur Einstellung der Kamerabalance ist es notwendig, zuerst den Schwerpunkt der Kamera genau über dem Drehpunkt des Fluidkopfes zu zentrieren.
-> Aktivieren Sie die vertikale Bremse, stellen Sie den Steuerring der vertikalen Dämpfung auf Stellung "0" und wählen Sie am Drehschalter der Kamerabalance-einstellung ebenfalls die Stufe "1".
-> Sichern Sie die Kamera mit einer Hand und lösen Sie die vertikale Bremse.
-> Sollte die Kamera front- oder hecklastig sein, lösen Sie die Klemmung der Kameraplatte/Balanceplatte (rote Flügelschraube seitlich am Fluidkopf nach links drehen und leicht öffnen; Kamera dabei weiter mit einer Hand sichern) und zentrieren das Kameragewicht (Vorschieben bei Hecklastigkeit - Zurückschieben bei Frontlastigkeit). Die Kamera sollte horizontal stehenbleiben.

-> Klemmen Sie die Kameraplatte/Balanceplatte, indem Sie die rote Flügelschraube nach rechts drehen und schließen.
-> Falls es Ihnen nicht gelingt die Kamera zu zentrieren, lesen Sie bitte den Absatz 5.1 "Kameraplatten".
-> Der Fluidkopf Video 15 SB verfügt über einen zwölfstufigen Gewichtsausgleich. Wählen Sie die Stufe, die Ihre Kamera am besten balanciert.
Das Anwählen der niedrigeren Stufe wird sofort - bei jedem Schwenkwinkel - aktiv.
Das Anwählen der höheren Stufe wird erst aktiv, nachdem der Fluidkopf durch die Null-Lage geschwenkt wird.

3.6 Einstellen der Dämpfung

Der Video 15 SB verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. Einstellung nur auf voller Raststellung. Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden.

Die verschiedenen Einstellungen sind nur bei geöffneter Horizontal- und Vertikalbremse spürbar.

Befinden sich die Steuerringe auf gleichem Index (z.B. „3“), so ist die Stärke der Horizontal- und Vertikaldämpfung genau gleich und damit sind saubere, ruckfreie Diagonalbewegungen möglich.

3.7 Bremsen

Die Horizontalbremse löst die Klemmung für horizontale und die Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei betätigt werden.

3.8 Austausch der Batterie

Im Batteriefach (siehe Abb. Seite 1) befindet sich die handelsübliche Standard Knopfzelle vom Typ CR 2032, 3 V. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o.ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die neuen Batterien entsprechend der „plus“ - Kennzeichnung des Batteriefaches eingelegt werden.

Eine Batterie reicht für ca. 2000 Beleuchtungsvorgänge.

3.9 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steurringe von Stellung "0" bis zur maximalen Dämpfungsstufe durchgeschalten werden.

Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen. Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

4 Technische Daten

Traglast:	1 kg bis 16 kg
Balanceplatte:	70 mm Verschiebebereich
Dämpfungsstufen:	je 7 horizontal, vertikal und 0
Neigebereich:	+ 90° / -75°
Temperaturbereich:	- 40°C bis 60°C
Eigengewicht:	2,8 kg
Gewichtsausgleich:	12
Kameraanschluß:	Touch & Go Platte 16 (#1064), 1/4" und 3/8" Schrauben
Stativanschluß:	100 mm Halbkugel
Schwenkarm:	DV rechts (#3470), Befestigungs durch -messer 18/22/32 mm (0.7/0.9/1.3"), Länge 350 - 520 mm (13.8 - 20.5)

5 Zubehör

5.1 Kameraplatten

Der Fluidkopf Video 15 SB wird mit der Touch & Go Platte 16 (Code Nr. 1064) geliefert. Diese beinhaltet ein 1/4 Zoll Schraube und eine 3/8 Zoll Schraube. Ersatzkameraschrauben (1/4 Zoll und 3/8 Zoll) und eine Pin-Schraube befinden sich in der Balanceplatte. Die Pin-Schraube paßt in die mittlere Bohrung der Kameraplatte. So kann eine Pin/1/4 Zoll Verbindung hergestellt werden, falls dies für eine Kamera benötigt wird.

Sollte Ihre Kamera nach dem Einstellen der Kamerabalance (s. Punkt 3.5) immer noch stark heck- oder frontlastig sein, so kann die C.O.G Platte (Code Nr. 1063) Abhilfe schaffen. Bei dieser ist eine versetzte Position zur Kameraaufnahme möglich. Die COG Platte kann nicht mit der Pin-Schraube und er 1/4 Zoll Schraube genutzt werden.

5.2 Schwenkarme

Der Video 15 SB wird mit dem Schwenkarm DV rechts (#3470) geliefert. Eine Aufnahme für einen linken Schwenkarm ist am Fluidkopf vorhanden. Die Bestell-Nr. für den zweiten Schwenkarm lautet 3471.

6 Inspektion und Pflege

Sachtler Fluidköpfe solten gelegentlich mit fusselfreien Tüchern abgewischt werden, um Staubablagerung zu entfernen. Bei stärkerer Verschmutzung können Schmutzablagerungen mit einer weichen Bürste und mildem Reinigungsmittel entfernt werden. Eine Inspektion nach Intervallen ist für die Fluidköpfe nicht vorgesehen.

7 Gewährleistung

Der Gewährleistungsanspruch verfällt, wenn

-> der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder
-> das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
