Produkttyp	Generator
Marke	Güde
Modell	GSE 3700 RS
Nennleistung	3700 W
Maximale Leistung	4000 W
Ausgangsspannung	230 V ~ 50 Hz
Motortyp	4-Takt, Benzin
Tankinhalt	15 L
Ungefähre Laufzeit	8 Stunden (bei Teillast)
Abmessungen (L x B x H)	61 x 44 x 44 cm
Gewicht	48 kg
Start	Manuell (Seilzug) und elektrisch
Steckdosen	2 x Schuko-Steckdosen (230 V)
Schallpegel	96 dB(A) @ 7 m
Schutz	Thermoschutzschalter
Motoröl	SAE 15W-40 (0,6 L)
Regelmäßige Wartung	Ölwechsel alle 50 h, Luftfilterreinigung
Ersatzteile	Verfügbar (Filter, Zündkerze, usw.)
Verwendung	Außenbereich, nicht überdacht

Häufig gestellte Fragen - GSE 3700 RS GUDE

Welches Öl sollte für den Motor verwendet werden?

Verwenden Sie ein 4-Takt-Motoröl SAE 15W-40. Die Kapazität beträgt ca. 0,6 L. Beachten Sie die Anleitung für die genaue Viskosität je nach Temperatur.

Wie starte ich den Generator?

Stellen Sie sicher, dass der Tank Benzin enthält und der Ölstand in Ordnung ist. Öffnen Sie den Benzinhahn, betätigen Sie den Choke, ziehen Sie am Seilzug oder verwenden Sie den elektrischen Starter (falls vorhanden). Schließen Sie den Choke nach dem Start.

Kann ich den Generator an das Hausnetz anschließen?

Nein, der Generator darf nicht direkt an das Hausstromnetz angeschlossen werden, ohne einen zertifizierten Umschalter. Stromschlag- und Brandgefahr.

Wie pflege ich den Luftfilter?

Reinigen oder ersetzen Sie den Luftfilter alle 50 Betriebsstunden. Verwenden Sie Seifenwasser zur Reinigung und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie lange ist die Laufzeit bei Vollast?

Bei Vollast beträgt die Laufzeit ca. 4 bis 5 Stunden. Bei Teillast (50 %) kann sie bis zu 8 Stunden erreichen.

Was tun, wenn der Generator keinen Strom erzeugt?

Überprüfen Sie den Schutzschalter, den Ölstand und ob der Motor läuft. Wenn der Schutzschalter ausgelöst ist, setzen Sie ihn zurück, nachdem Sie die Last reduziert haben. Beachten Sie die Anleitung zur Fehlerbehebung.

Kann ich den Generator im Regen verwenden?

Nein, der Generator ist für den Außeneinsatz konzipiert, aber vor Regen geschützt. Verwenden Sie ihn nicht im Regen oder in feuchter Umgebung ohne angemessenen Schutz.

Wie lagere ich den Generator langfristig?

Entleeren Sie den Tank und den Vergaser, reinigen Sie das Gerät und lagern Sie es an einem trockenen, gut belüfteten Ort. Fügen Sie einen Kraftstoffstabilisator hinzu, wenn Sie Benzin zurücklassen.

Ist der Generator mit einem Verlängerungskabel kompatibel?

Ja, aber verwenden Sie ein Verlängerungskabel mit ausreichendem Querschnitt (mindestens 2,5 mm²), um Spannungsabfälle zu vermeiden. Überschreiten Sie nicht die maximale Leistung der Steckdose.

Wo finde ich Ersatzteile?

Ersatzteile wie Filter, Zündkerzen und Dichtungen sind bei Güde-Händlern oder online erhältlich. Verwenden Sie die Modellnummer GSE 3700 RS.

BEDIENUNGSANLEITUNG GSE 3700 RS GUDE

DEUTSCH Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG \_\_\_\_ 20

English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS | MAINTENANCE | GUARANTEE 26

Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION | CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE \_\_\_\_ 32

DE Vor Erstinbetriebnahme muss der Motor unbedingt mit Motorenöl befüllt werden. Überprüfen Sie vor jeder Inbetriebnahme den Ölstand.

DE Aus Gründen der Qualitätssicherung wird jedes Gerät einem Probelauf unterzogen und mit Motorenöl befüllt. Vor dem Transport wird das Öl wieder abgelassen, es können sich jedoch Rückstände von Motorenöl am Messstab befinden. Bitte trotzdem Ölstand gewissenhaft überprüfen und Motorenöl nachfüllen.

→4-5

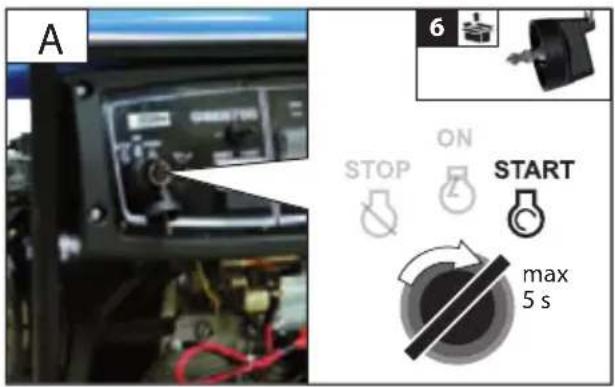

	DE	Betrieb - START	SI	Delovanje - START
	GB	Operation - START	HR	Rad - START
	FR	Fonctionnement - START	BG	Pábota - START
	IT	Esercizio - START	RO	Functionare - START
	NL	Gebruik - START	BA	Rad - START
	CZ	Provoz - START
	SK	Prevádzka - START
	HU	Üzemeltetés - START

GSE 6700

5

START

DE Transport / Lagerung

Artikel-Nr. 40643 40631 40635

Anschluss 2 x 230 V \~ 50 Hz 2 x 230 V \~ 50 Hz 2 x 230 V \~ 50 Hz

Leistungsfaktor 0,9 0,85 0,85

Hubraum 207 ccm 270 ccm 389 ccm

Motortyp....1-Zylinder 4-Takt....1-Zylinder 4-Takt....1-Zylinder 4-Takt

Motorleistung....4,8 kW / 6,5 PS....6,6 kW / 9 PS....9,5 kW / 13 PS

Nenndrehzahl 3180 min ^-1 3180 min ^-1 3180 min ^-1

Verbrauch bei Halblast....1,3 l/h....2,3 l/h....3,3 l/h

Ölvolumen....0,6 l....1,1l....1,1l

Gewicht....41,5 kg....65,7 kg....84,6 kg

Maße L x B x H....570 x 435 x 525 mm....670 x 515 x 510 mm....720 x 530 x 655 mm

Schutzart IP 23 M IP 23 M IP 23 M

Geräusch- und Vibrationsangaben

Schalldruckpegel L_PA ..... 74,26 dB (A)..... 74,51 dB (A)..... 76,00 dB (A)

Unsicherheit K = 1,55 dB (A) 1,0 dB (A) 0,40 dB (A)

Gemessener Schallleistungspegel L _WA^1) 95,81 dB (A) 95,51 dB (A) 95,43 dB (A)

Garantierter Schallleistungspegel L_WA^1) .....96 dB (A).....96 dB (A).....96 dB (A)

Gehörschutz tragen!

Gemessen nach ^1) 2000/14/EG

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und

verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.

Bestimmungsgemäße Verwendung

Dieses Stromaggregat ist ausschließlich zum Betreiben von elektrischen Geräten konzipiert, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen. Ein höherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden.

Der Generator ist für den Betrieb von herkömmlichen ohmschen und induktiven Verbrauchern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt.

⚠ Beim Anschluss an stationären Anlagen wie Heizung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, ist bezüglich des Anschlusses und der Erdung unbedingt eine Elektrofachkraft sowie der Heizungshersteller zu Rate zu ziehen.

Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Vom Hersteller ist die Schutzmaßnahme „Schutztrennung mit Potentialausgleich“ vorgesehen und eingebaut.

Anschluss, Installation und Betrieb

AVR

Die automatische Spannungsregulierung sorgt dafür, dass die Spannungsschwan-

kungen des Generators im Bereich den von den Energieversorgungsunternehmen gewährleisteten Werten liegen.

Achtung: Grundsätzlich vor Benutzung prüfen, ob der Verbraucher für den Betrieb mit einem Generator geeignet ist. Technische Daten des Verbrauchers immer mit den Daten und Sicherheitsanweisungen des Generators abstimmen.

Bei elektronisch gesteuerten Geräten sind vorher Erkundigungen vom Hersteller einzuholen (HIFI, Computer, TV, Camcorder, elektronische Handwerkzeuge mit stufenloser Regulierung oder beispielsweise Ladegeräte), da ein Stromerzeuger aufgrund des Verbrennungsmotors keinen optimalen Sinus erzeugt.

Aufgrund eventuell auftretender Spannungsschwankungen empfehlen wir, dass elektronische Geräte sowie HiFi-Geräte, Fernseher und Computer nicht angeschlossen werden, diese könnten beschädigt werden!

Schließen Sie den Verbraucher erst an, wenn der Generator mit voller Drehzahl läuft. Trennen Sie den Verbraucher, bevor Sie den Generator ausschalten.

Niemals einen zweiten Verbraucher zuschalten, während ein anderer bereits in Betrieb ist. Dadurch kommt es unweigerlich zu Schwankungen, die ein elektronisch gesteuertes Gerät zerstören können.

Der kritische Punkt eines induktiven Verbrauchers ist die Leistungsaufnahme beim Starten der Maschine. Die Leistungsaufnahme kann bis zum 3 bis 5 fachen der Nennleistung betragen, diese muss unbedingt berücksichtiger werden.

Stellen Sie das Gerät immer auf einen festen und ebenen Untergrund! Drehen und kippen oder Standortwechsel während des Betriebs sind verboten.

Der Stromerzeuger hat eine Ölmangelsicherung. Bei zu niedrigem Ölstand ist es nicht möglich das Gerät zu starten (beim Startversuch leuchtet die Ölkontroll-lampe auf).

Anforderungen an den Bediener

Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Vergiftungsgefahr!

Abgase, Kraftstoffe und Schmierstoffe sind giftig. Das Einatmen von Abgasen kann tödlich sein!

Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können.

Verbrennungsgefahr!

Einige Maschinenteile werden beim Betrieb sehr heiß.

Das Berühren heißer Maschinenteile kann zu Verbrennungen führen.

Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren.

Gerät nach dem Betrieb erst abkühlen lassen.

Explosionsgefahr!

Benzin und Benzindämpfe sind leicht entzündlich bzw. explosiv.

Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Motor nur im ausgeschalteten Zustand betanken.

Lagern Sie keinen Kraftstoff in der Nähe der Maschine.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.

Feuergefahr!

Betreiben Sie das Gerät nicht in Umgebung von leicht entflammbaren Materialien.

Kraftstoff ist leicht entflammbar.

Bewahren Sie Kraftstoff nur in dafür zugelassenen Behältern auf.

Maschine nur im Freien und nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken.

Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geöffnet werden.

Lassen Sie die Maschine nach dem Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen.

Achten Sie darauf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstoffdämpfe verflüchtigt haben.

Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

Kraftstofftank ausschließlich im Freien entleeren.

Gefahr durch elektrischen Strom

Direkter elektrischer Kontakt kann zu Stromschlägen führen.

Niemals mit feuchten Händen berühren.

Achten Sie auf ausreichende Erdung.

Gehörschädigungen

Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Sicherheitshinweise

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest-Sicherheitsabstand beträgt 5 m.

Tragen Sie persönliche Schutzausrüstung.

Das Gerät darf nur in Arbeitsposition (ebener Untergrund) betrieben werden, da sonst Kraftstoff oder Öl auslaufen kann bzw. die Schmierung nicht mehr gewährleistet ist.

Verbinden Sie keine anderen Energiequellen mit der Maschine. Schließen Sie die Maschine nicht am Hausnetz an.

Niemals 2 Generatoren zusammenschließen.

Die Gerät darf keiner Feuchtigkeit oder Staub ausgesetzt werden. Zulässige Umgebungstemperatur -10° bis +40°, Höhe: 1000 m über NN, rel. Luftfeuchtigkeit: 90 % (nicht kondensierend).

Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel (H07RN...).

Bei Verwendung von Verlängerungsleitungen darf deren Gesamtlänge für 1,5 mm ^2 50 m, für 2,5 mm ^2 100 m nicht überschreiten.

An den Motor- und Geräteeinstellungen dürfen keine Veränderungen vorgenommen werden.

Es ist strengstens untersagt, die an der Maschine indlichen Schutzeinrichtungen zu demontieren, zuändern, Zweck zu entfremden oder fremde utzeinrichtungen anzubringen.

Das Gerät darf nicht benutzt werden falls es chädigt ist oder die Sicherheitseinrichtungen ekt sind. Tauschen Sie abgenutzte und chädigte Teile aus.

Decken Sie den Generator niemals ab.

Schalten Sie das Gerät unter folgenden Bedingungen sofort aus,

• bei einem unruhigen oder unrunden Lauf des Motors
• bei einer Abnahme der elektrischen Ausgangsleistung
• bei einer Überhitzung des angeschlossenen Verbrauchers
• bei übermäßigen Vibrationen des Generators
• bei Funkenbildung
• beim Auftreten von Rauch oder Feuer
• bei ungewöhnlichen Schwingungen oder Geräuschen
• wenn der Motor überlastet scheint oder Fehlzündungen hat

Maschine nicht unmittelbar nach dem Abschalten in geschlossenen Räumen abstellen, sondern im Freien abkühlen lassen.

Symbole

Achtung!

Bedienungsanleitung lesen

Gehörschutz tragen!

Langsam

Schnell

Kraft anwenden

Nicht mit zu starker Kraft

Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen.

Explosionsgefahr!

Motor nur im ausgeschalteten Zustand betanken.

Vergiftungsgefahr!

Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.

Rauchen und offenes Feuer verboten.

Warnung vor heißen Oberflächen! Verbrennungsgefahr!

Warnung vor gefährlicher elektrischer Spannung

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.

Vor Nässe schützen

Packungsorientierung oben

Wartung

Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warten Sie, bis sich das Gerät abgekühlt hat.

Betreiben Sie das Gerät nur im einwandfreien Zustand. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie gegebenenfalls beschädigte Teile vor dem Betreiben.

Maschine, insbesonders Tank- und Motorbereich, stets sauber halten. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführen lassen. Nur Originalzubehör und Originalersatzteile verwenden.

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Entsorgung

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Altöl umweltgerecht entsorgen!

Achten Sie darauf, dass keine Mineralölprodukte ins Erdreich gelangen.

Mineralölprodukte nicht mit Haut, Augen und Kleidung in Berührung bringen.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb

recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode Vor jeder			Nach 1 Monat Nach 3 Monaten oder 50 Betriebsstunden		Nach 6 Monaten	Nach 12 Monaten
		Inbetriebnahme
Motoröl(10W-40)	Kontrollieren	√
	Ersetzen		√		√
Benzinschlauch Auspuffanlage Choke Seilzugstarter	Kontrollieren	√
Luftfilter	Reinigen			√
	Ersetzen			√	√
Benzinfilter Reinigen					√
Zündkerze	Kontrollieren Reinigen			√
Batterie Kontrollieren				√

Tipp: Um eine zuverlässige Einsatzbereitschaft des Stromerzeugers zu gewährleisten, empfehlen wir grundsätzlich ein Additiv im Kraftstoff zu verwenden und bei längeren Standzeiten 2-3 Testläufe im Jahr durchzuführen.

→ 19

Fehlerbehebung

Störung	Ursache	Abhilfe
Der Motor startet nicht.	Kraftstoffhahn geschlossen Vergewissern	Sie sich, dass der Kraftstoffhahn und der Ein-/Ausschalter auf „ON (EIN) stehen.
	Kraftstoffmangel Kraftstoff nachfüllen
	Zu schwacher Zug am Starter Ziehen Sie kräftiger an der Startschnur.
	Schlechter Kraftstoff, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte	Kraftstofftank und Vergaser entleeren, frisches Benzin einfüllen
	Zündkerze verschmutzt, (Kohlerückstände auf den Elektroden), Elektrodenabstand zu groß	Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellen
	Die Zündkerze ist nass vom Benzin (abgesoffener Motor).	Zündkerze trocknen und erneut einsetzen
	Zu wenig Öl im Motor Öl nachfüllen
	Das Gerät steht nicht waagerecht. Ölmangel wird angezeigt	Gerät waagerecht stellen
	Choke nicht betätigt	Choke betätigen → 8
Der Motor läuft unrund.	Verbraucher zu kleinZündanlage nicht ok	Vergewissern Sie sich, dass die Zündkerze richtig angebracht ist. Vergewissern Sie sich, dass sich das Zündkerzenkabel auf der Zündkerze befindet. Reinigen Sie die Zündkerze und überprüfen Sie den richtigen Elektrodenabstand.
	Falscher Kraftstoff Vergewissern Sie sich, dass der richtige Kraftstoff verwendet wurde.
Der Generator erzeugt keinen Strom.	KurzschlussKabel defektKabel lose	Anzeigelampe leuchtet nicht:Es liegt ein Fehler vor, den Sie nicht selbst beheben können. Kontaktieren Sie den GÜDE Service.Anzeigelampe leuchtet:1. Drücken Sie die Überlastsicherung für den verwendeten Ausgang.2. Überprüfen Sie die Verdrahtung.3. Überprüfen Sie, ob ein Kurzschluss oder eine Überlastung vorliegt.
Motor geht aus Der Anlaufstrom der Verbraucher ist zu groß.		Verbraucher verkleinern
	Kabel zu lang Kabel kürzen
E-Start ohne Funktion Batterie entladen oder defekt Batterie laden oder ersetzen

Technical Data

Electric generator GSE 3700 RS GSE 4700 RS GSE 6700

Art. No 40643 40631 40635

Service connection....2 x 230 V \~ 50 Hz....2 x 230 V \~ 50 Hz....2 x 230 V \~ 50 Hz

1 x 400 V (CEE 16 A) Rated current.... 10 A .... 15,7 A .... 19,6 A

7,2 A

Constant power....2500 W / 2800 VA....3500 W / 4100 VA....230 V 4500 W / 5300 VA

400 V 5000 W / 5900 VA

Rated power....3000 W / 3300 VA....4000 W / 4700 VA ....230 V 5000 W / 5900 VA

400 V 5500 W / 6500 VA

Power class ......G 1 ...... G 1 ...... G 1

Power factor 0,9 0,85 0,85

Contents....207 ccm....270 ccm....389 ccm

Artikel-Nr. 40643 40631 40635

Aansluiting....2 x 230 V \~ 50 Hz....2 x 230 V \~ 50 Hz....2 x 230 V \~ 50 Hz

1 x 400 V (CEE 16 A) Meetstroom....10 A....15,7 A....19,6 A

7,2 A

Continuvermogen....2500 W / 2800 VA....3500 W / 4100 VA....230 V 4500 W / 5300 VA

400 V 5000 W / 5900 VA

Nominaal vermogen....3000 W / 3300 VA....4000 W / 4700 VA....230 V 5000 W / 5900 VA

400 V 5500 W / 6500 VA

Vermogensklasse ......G 1 ...... G 1 ...... G 1

Vermogensfactor....0,9....0,85....0,85

Slagvolume....207 ccm....270 ccm....389 ccm

Motortype....1 cilinder 4-takt....1 cilinder 4-takt....1 cilinder 4-takt

Motorvermogen 4,8 kW / 6,5 PS 6,6 kW / 9 PS 9,5 kW / 13 PS

Nominaal toerental 3180 min ^-1 3180 min ^-1 3180 min ^-1

Tankinhoud (Benzine)....12 I....25 I....25 I

ORIGINAL - KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Artikelnummer / Bezeichnung der Geräte

Article No. / Machine description | N° de commande / Désignation de l'appareil | Obj. č. / Označení prístrojů | Obj. č. / Označenie prístrojov | Artikel nr. / Benaming van de machine | Cod. ord. / Identificazione degli apparecchi | Megrendelési szám. / A gép jelzése | Kat br. / Oznaka uređaja | Nar. št. / Označitev naprav | Nr. com. / Insemnarea maşinilor | Заявка №. / Обозначение на уредите | Kat br. / Oznaka uređaja | Nr zam. / Oznaczenie urządzenia | Ürün no. / Cihaz bilgileri

40631 / GSE 4700 RS

#	/
#	/
#	/

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetékes EU előírások | Primjenjive smjernice EU | Uporabne smernice EU | Directivele UE aferente | Съответни наредби на EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ílgili AB yönetmelikleri

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Použité harmonizované normy | Použité harmonizované normy | Gebruikte harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | Използвани хармонизирани норми | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanılan uyum normları

EN 12601:2010

EN 55012:2007/+A1:2009

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Joachim Bürkle

Technische Dokumentation

Technical documentation | gérant Documents techniques | Technická dokumentace | Technická dokumentácia | Technische documentatie | Documentazione tecnica | Műszaki dokumentáció | Tehnička dokumentacija | Tehnična dokumentacija | Documentație tehnică | Texническа документация | Tehnička dokumentacija | Dokumentacja techniczna | Teknik dokumentasyon

Helmut Arnold

Geschäftsführer

Managing Director | Titre du signataire | jednatel | konatel' | bedrijfsleider | Amministratore delegato | ügyvezető igazgató | direktor | direktor | administrator | управител | direktor | Durektor | Şirket temsilcisi

Wolpertshausen, 2013-11-28

Artikelnummer / Bezeichnung der Geräte

Article No. / Machine description | N° de commande / Désignation de l'appareil | Obj. č. / Označení prístrojů | Obj. č. / Označenie prístrojov | Artikel nr. / Benaming van de machine | Cod. ord. / Identificazione degli apparecchi | Megrendelési szám. / A gép jelzése | Kat br. / Oznaka uređaja | Nar. št. / Označitev naprav | Nr. com. / Insemnarea maşinilor | Заявка №. / Обозначение на уредите | Kat br. / Oznaka uređaja | Nr zam. / Oznaczenie urządzenia | Ürün no. / Cihaz bilgileri

40635 /GSE 6700

#	/
#	/
#	/

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Prohlásení o shodě EU | Vyhlásenie o zhode EÚ | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetékes EU előírások | Primjenjive smjernice EU | Uporabne smernice EU | Directivele UE aferente | Съответни наредби на EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ilgili AB yönetmelikleri

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Použité harmonizované normy | Použité harmonizované normy | Gebruikte harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | Използвани хармонизирани норми | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanılan uyum normalı

EN 12601:2010

EN 55012:2007/+A1:2009

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Joachim Bürkle

Technische Dokumentation

Technical documentation | gérant Documents techniques | Technická dokumentace | Technická dokumentácia | Technische documentatie | Documentazione tecnica | Müszaki dokumentáció | Tehnička dokumentacija | Tehnična dokumentacija | Documentație tehnică | Texническа документация | Tehnička dokumentacija | Dokumentacja techniczna | Teknik dokumentasyon

Helmut Arnold

Geschäftsführer

Managing Director | Titre du signataire | jednatel | konatel' | bedrijfsleider | Amministratore delegato | ügyvezető igazgató | direktor | direktor | administrator | управител | direktor | Durektor | Şirket temsilcisi

Wolpertshausen, 2013-11-28

Artikelnummer / Bezeichnung der Geräte

Article No. / Machine description | N° de commande / Désignation de l'appareil | Obj. č. / Označení prístrojů | Obj. č. / Označenie prístrojov | Artikel nr. / Benaming van de machine | Cod. ord. / Identificazione degli apparecchi | Megrendelési szám. / A gép jelzése | Kat br. / Oznaka uređaja | Nar. št. / Označitev naprav | Nr. com. / Insemnarea maşinilor | Заявка №. / Обозначение на уредите | Kat br. / Oznaka uređaja | Nr zam. / Oznaczenie urządzenia | Ürün no. / Cihaz bilgileri

40643 / GSE 3700 RS

#	/
#	/
#	/

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetékes EU előírások | Primjenjive smjernice EU | Uporabne smernice EU | Directivele UE aferente | Съответни наредби на EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ílgili AB yönetmelikleri

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Použité harmonizované normy | Použité harmonizované normy | Gebruikte harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | Използвани хармонизирани норми | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanılan uyum normları

EN 12601:2010

EN 55012:2007/+A1:2009

EN 61000-6-1:2007

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Joachim Bürkle

Technische Dokumentation

Technical documentation | gérant Documents techniques | Technická dokumentace | Technická dokumentácia | Technische documentatie | Documentazione tecnica | Múszaki dokumentáció | Tehnička dokumentacija | Tehnična dokumentacija | Documentație tehnică | Texническа документация | Tehnička dokumentacija | Dokumentacja techniczna | Teknik dokumentasyon

Helmut Arnold

Geschäftsführer

Managing Director | Titre du signataire | jednatel | konatel' | bedrijfsleider | Amministratore delegato | ügyvezető igazgató | direktor | direktor | administrator | управител | direktor | Durektor | Şirket temsilcisi

Wolpertshausen, 2013-11-28

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
