Produkttyp	Autoradio
Marke	Auna
Modell	MD-160 BT
Abmessungen (L x H x B)	Ca. 7,0 x 2,0 x 5,0 Zoll (Standard-DIN)
Gewicht	1,5 lbs (0,68 kg)
Stromversorgung	12V Gleichstrom (Masse negativ)
Maximale Ausgangsleistung	4 x 45W
Bluetooth-Version	5.0
USB-Anschluss	Ja, für Wiedergabe und Laden
AUX-Eingang	Ja, 3,5 mm Frontblende
Radiotuner	FM/AM mit 30 Senderspeichern
Unterstützte Audioformate	MP3, WMA, WAV, FLAC
Equalizer-Voreinstellungen	Rock, Pop, Klassik, Flat
Display	LCD mit weißer Hintergrundbeleuchtung
Kompatibilität mit Lenkradfernbedienung	Ja (mit optionalem Adapter)
Fernbedienung enthalten	Ja
Einbauart	DIN-Schacht
Wartung	Mit weichem, trockenem Tuch reinigen; Flüssigkeiten vermeiden
Sicherheitshinweise	Vor der Installation Batterie abklemmen; Sicherungen wie angegeben verwenden
Verfügbarkeit von Ersatzteilen	Teile erhältlich über den Auna-Service oder autorisierte Händler
Reparierbarkeit	Für professionelle Wartung ausgelegt; Eigenreparatur nicht empfohlen
Garantie	2 Jahre eingeschränkte Garantie
Unterstützte Sprachen	Englisch, Deutsch, Französisch, Spanisch, Italienisch
Kabellänge (Strom)	Ca. 1,5 Meter

Häufig gestellte Fragen - MD-160 BT Auna

Wie verbinde ich mein Telefon über Bluetooth?

Schalten Sie das Gerät ein und aktivieren Sie Bluetooth auf Ihrem Telefon. Suchen Sie in den Bluetooth-Einstellungen Ihres Telefons nach 'MD-160 BT' und wählen Sie es aus. Geben Sie bei Aufforderung '0000' ein. Die Verbindung ist hergestellt, wenn das Display 'BT' und den Namen Ihres Telefons anzeigt.

Was tun, wenn die Stereoanlage nicht einschaltet?

Überprüfen Sie zuerst die Fahrzeugsicherung für den Radiokreis. Stellen Sie sicher, dass der Kabelbaum richtig angeschlossen ist (ständig 12V, ACC, Masse). Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine mit gleicher Amperezahl. Wenn das Problem bestehen bleibt, konsultieren Sie einen Fachmann.

Wie kann ich das Gerät zurücksetzen?

Drücken und halten Sie die Reset-Taste (befindet sich hinter der Frontblende oder vorne, oft ein kleines Loch) mit einer Büroklammer für 5 Sekunden. Dadurch werden die Werkseinstellungen wiederhergestellt. Alternativ trennen Sie die Stromversorgung für 10 Minuten.

Kann ich einen USB-Stick mit mehr als 32 GB verwenden?

Das Gerät unterstützt USB-Sticks bis zu 32 GB, formatiert in FAT32. Größere Sticks werden möglicherweise nicht erkannt oder verursachen Wiedergabeprobleme. Verwenden Sie einen hochwertigen USB-2.0-Stick.

Wie stelle ich die Uhrzeit ein?

Drücken und halten Sie die 'MODE'-Taste, bis die Uhr zu blinken beginnt. Stellen Sie Stunden und Minuten mit dem Lautstärkeregler oder den Suchtasten ein. Drücken Sie erneut 'MODE', um zu bestätigen.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob die Stummschaltfunktion aktiv ist (drücken und halten Sie den Lautstärkeregler). Stellen Sie sicher, dass die Lautstärke aufgedreht ist. Überprüfen Sie die Lautsprecherkabelverbindungen am Gerät und an den Lautsprechern. Prüfen Sie auch die Fade/Balance-Einstellungen.

Unterstützt dieses Gerät Lenkradfernbedienungen?

Ja, das MD-160 BT hat einen kabelgebundenen Fernbedienungseingang für Lenkradfernbedienungsadapter. Sie müssen einen kompatiblen Adapter (z.B. Auna SWC-1) kaufen und ihn gemäß der Anleitung des Adapters anschließen.

Kann ich einen externen Verstärker anschließen?

Ja, das Gerät hat RCA-Vorverstärkerausgänge (vorne, hinten, Subwoofer). Schließen Sie den Verstärker mit Standard-RCA-Kabeln an. Möglicherweise müssen Sie den Subwoofer-Ausgang in den Einstellungen aktivieren.

Was ist die maximale Leistung pro Kanal?

Die maximale Ausgangsleistung beträgt 45 Watt pro Kanal (insgesamt 4 Kanäle). Die RMS-Leistung beträgt etwa 15 Watt pro Kanal. Verwenden Sie Lautsprecher mit einer Impedanz von 4-8 Ohm.

Wie aktualisiere ich die Firmware?

Firmware-Updates können nicht vom Benutzer durchgeführt werden. Wenn ein Update verfügbar ist, stellt Auna möglicherweise Anweisungen auf seiner Website bereit. Besuchen Sie www.auna.com/support und suchen Sie nach MD-160 BT.

BEDIENUNGSANLEITUNG MD-160 BT Auna

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhaltsverzeichnis

Technische Daten 2

Sicherheitshinweise 2

Geräteübersicht und Funktionstasten 4

Grundfunktionen der Tasten 5

Installation und Demontage 6

Anschlüsse und Kabelverbindungen 7

Bluetooth Funktionen 8

RDS Funktionen 8

Fehlersuche und Fehlerbehebung 9

Hinweise zur Entsorgung 9

Konformitätserklärung 9

Technische Daten

Artikelnummer 10007166
Radio
Frequenzbereich 87.5~108 MHz
Mittelfrequenz 10.7 MHz
Signal/Rausch-Verhältnis 40 dB
Empfindlichkeit (S/N = 30 dB) ≤ 37 dB
Player
Signal/Rausch-Verhältnis 40 dB
Kanaltrennung bei 1 KHz 30 dB
Verzerrung bei 1 KHz ≤ 5%
Frequenzbereich 100 Hz - 10 KHz ± 6 dB
Verstärker
Ausgang Lautsprecherausgang
Lautsprecher Wiederstand 4~8 Ohm
Maximale Leistungsabgabe ≥ 16 W x 4
Stromversorgung DC 12 V
Abmessungen (Länge x Höhe x Breite) 182 mm (L) x 52 mm (H) x 145 mm (T)

Sicherheitshinweise

Hinweise zur Installation

• Dieses Radio ist für den Betrieb mit 12 Volt vorgesehen. Überprüfen Sie vor dem Einbau, ob die Spannung Ihres Fahrzeugs mit der Spannung des Geräts übereinstimmt.

• Klemmen Sie vor der Installation den Minuspol der Autobatterie ab, um Stromschläge, Personenschäden oder Kurzschlüsse zu vermieden.

• Bohren Sie bei der Installation nur an Stellen, an denen sich keine Kabel und Leitungen befinden.

• Schließen Sie Kabel nicht über oder in der Nähe von heißen Oberflächen an. Das gilt besonders für die Kabel, die mit den Maschinenteilen verbunden sind.
• Das Stromkabel darf nicht entfernt oder für andere Radiomodelle verwendet werden. Durch Überladung könnte es zu Bränden kommen.
• Ersetzen Sie alter Sicherungen durch neue desselben Typs.
• Verwenden sie bei der Installation die mitgelieferten Schrauben.
• Sobald alle Kabel angeschlossen sind, bündeln Sie die Kabel mit Klebeband zu einem Strang.
• Benutzen Sie das Gerät nicht in nasser, feuchter oder staubiger Umgebung.
• Installieren Sie das Gerät nicht an einem stark vibrierenden oder ungeschützten Ort. Blockieren Sie keine Lüftungsschlitze und Öffnungen am Gerät.

Allgemeine Hinweise

• Modifi zieren Sie das Gerät nicht und nehmen Sie es nicht auseinander, um Bränden und Stromschlägen vorzubeugen.
• Drehen Sie die Laustärke, der Verkehrssicherheit zuliebe, nicht zu lauf auf.
• Wenn Sie das Auto waschen passen Sie auf, dass kein Wasser in das Gerät eindringt. Es könnte sonst Kurzschlüsse oder andere Schäden verursachen.
• Falls Sie sich bei der Installation mit den Anschlüssen und Kabeln nicht sicher sind, empfehlen wir ihnen einen Fachmann aufzusuchen, der über die nötige Erfahrung verfügt.
• Falls Sie merken, dass das Gerät in irgendeiner Form nicht mehr ordnungsgemäß funktioniert, benutzen Sie es nicht weiter. Um das Gerät nicht zu beschädigen, lassen Sie es umgehend von einem Fachmann prüfen.
• Das Gerät enthält viele sensible Einzelteile. Versuchen Sie nicht das Gerät auseinander zu bauen und die Teile selbst zu warten oder einzustellen. Falls nötig, wenden Sie sich an unseren Kundendienst oder einen Fachbetrieb.

Vorsichtsmaßnahmen

• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.
• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeugen.
• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des Kabels.
• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.
• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln Sie alle Kabel und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.

ACHTUNG:

Falls Ihr Fahrzeug mit einem Computer oder einem Navigationsgerät ausgestattet ist, könnten die gespeicherten Daten komplett verloren gehen, wenn die Batterieklemme bei der Installation abgezogen wird.

Hinweise zum Lautsprecheranschluss

• Verwenden Sie keine geerdeten Lautsprecher.
• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die maximaler Ausgangsleistung bringt.
• Der Lausprecher Wiederstand sollte zwischen 4\~8 Ohm betragen. Mehr oder weniger Wiederstand könnte die Leistungsabgabe beeinfl ussen und so das Gerät oder die Lautsprecher beschädigen.
• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der Antenne haben.
• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und Gerät sicher und korrekt zu verbinden.

Geräteübersicht und Funktionstasten

Frontblende

1 Taste zum Lösen der Frontblende
2 Display
3 Power/MODE/Auflegen
4 AUX Eingang
5 USB-Port
6 Titel/Senderauswahl
7 BAND (Frequenzbereich)/Automatische Sendersicherung/Telefonanruf annehmen
8 SEL/Laustärke/Tonauswahl/RDS Funktionen/Farbige Beleuchtung
9 Bluetooth Mikrofon
10 Numerische Funktionstasten
11 Sensor für die Fernbedienung
12 SD/MMC Kartenhalter
13 RESET Taste

1 Power Taste
2 Anrufe beenden
3 MODE
4 Taste 2/Titel auswählen
5 Taste 1/Titel anhalten
6 Taste 4/Zufallswiedergabe
7 Taste 5
8 Taste 8/AF Einstellung
9 Taste 9/TA Einstellung
10 Tonauswahl
11 Anrufe annehmen
12 Lautstärke erhöhen
13 Titelauswahl/Sendersuche
14 Taste 3/Titel wiederholen
15 Lautstärke verringern
16 Taste 7/PTY Einstellung
17 Taste 6
18 Soundeffekt auswählen
19 Taste 0/BAND (Frequenzbereich)

Grundfunktionen der Tasten

Tastenbelegung Frontblende:

Frontblende entfernen (1): Drücken Sie auf die 🚗 Taste, um die Fronblende zur sicheren Verwahrung zu entfernen.

Display (2): Zeigt die Radiofrequenz und die aktuelle eingestellten Funktionen an.

Power/MODE/Auflegen (3): Drücken Sie auf die Power Taste, um das Radio anzuschalten. Halten Sie die Taste gedrückt, um das Radio wieder auszuschalten. Drücken sie im angeschalteten Zustand auf die MODE Taste, um in die Funktionsauswahl zu gelangen. Falls Bluetooth/USB/SD/MMC Medien vorhanden sind, drücken Sie die Taste um auf die folgenden Funktionen zuzugreifen: Radio/USB/SD/MMC/Bluetooth/AUX. Das Radio sucht automatisch nach vorhandenen Medien und Geräten. Falls Sie sich im Bluetooth Modus befinden, drücken Sie einmal kurz auf diese Taste um ein Telefonat zu beenden.

AUX Eingang (4): Ermöglicht es externe Audiogeräte an das Autoradio anzuschließen.

USB-Port (5): Sobald Sie einen USB-Stick mit passenden Audioformaten einstecken, spielt das Radio die Musik automatisch ab.

Titel/Sender Auswahl (6): Wenn Sie MP3 abspielen, drücken Sie auf ◀ um zum vorherigen Titel zu springen. Halten Sie die Taste gedrückt, um innerhalb eines Titels zurück zu spulen. Wenn Sie Radio hören, drücken Sie auf ◀ um automatisch rückwärts nach Sendern zu suchen. Halten Sie die Taste gedrückt, um manuell nach Sender zu suchen. Wenn Sie MP3 abspielen, drücken Sie auf ◀ um zum nächsten Titel zu springen. Halten Sie die Taste gedrückt, um innerhalb eines Titels vor zu spulen. Wenn Sie Radio hören, drücken Sie auf ◀ um automatisch vorwärts nach Sendern zu suchen. Halten Sie die Taste gedrückt, um manuell nach Sender zu suchen.

BAND Taste/Automatische Sendersicherung/Telefonanruf annehmen (7): Wenn Sie Radio hören, drücken Sie kurz auf diese Taste, um den FM-Kanal zu wechseln: F1/F2/F3. Wenn Sie Radio hören, halten Sie die Taste gedrückt, um automatisch nach Sendern zu suchen und diese in einem der drei FM-Kanäle zu speichern. Nach dem Suchlauf spielt das Radio gefundene Sender automatisch ab. Suchen Sie sich den entsprechenden Sender und FM-Kanal aus.

Laustärke/Tonauswahl/RDS Funktion/Farbauswahl Hintergrundbeleuchtung (8): Wenn Sie Radio hören, drehen Sie am Knopf, um die Lautstärke anzupassen. Drücken sie mehrmals auf den Knopf, um zwischen den Tonmodi: BAS/TRE/BAL/FAD/BL AUTO/AF ON/REG OFF/TA OFF/EON ON/ADJ CLK/VOL zu wechseln. Drücken Sie auf den Knopf bis „ADJ CLK“ auf dem Display erscheint. Halten Sie den Knopf dann gedrückt, bis die Uhrzeit aufblinkt. Drehen Sie Regler um die Uhrzeit einzustellen. Drehen Sie ihn im Uhrzeigersinn, um die Minuten einzustellen. Drehen Sie ihn gegen den Uhrzeigersinn, um die Stunden einzustellen.

Bluetooth Mikrofon (9): Falls ihr Telefon via Bluetooth mit dem Radio verbunden ist, wird das Mikrofon für Anrufe genutzt.

Sensor für die Fernbedienung (11): Empfängt das Signal der Fernbedienung.

SD/MMC Kartenhalter (12): Sobald Sie eine SD/MMC Karte mit passenden Audioformaten einstecken, spielt das Radio die Musik automatisch ab.

RESET Taste (13): Um das Radio bei Fehlfunktion auf die Werkseinstellungen zurückzusetzen, drücken Sie zuerst auf diesen Knopf und starten Sie dann das Radio.

Numerische Funktionstasten:

1/▶II: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhandene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken Sie auf diese Taste um den Titel anzuhalten. Drücken Sie die Taste erneut, um mit dem Titel fortzufahren.
2/INT: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhandene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken Sie auf diese Taste um bestimmte Titel auszuwählen. Drücken Sie die Taste erneut, um die Funktion zu verlassen. Falls Sie MP3 abspielen, drücken Sie auf diese Taste, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste erneut, um die Wiederholung zu deaktivieren.
3/RPT: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhandene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken Sie auf diese Taste, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste erneut, um die Wiederholung zu deaktivieren.
4/RDM: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhandene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen, drücken Sie auf diese Taste, um die Zufallswiedergabe zu aktivieren. Währenddessen können sie die oder Taste benutzen, um zum vorherigen oder nächsten zufälligen Titel zu springen. Drücken Sie die Taste erneut, um diese Funktion zu verlassen.
5/-10: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhandene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen, drücken Sie auf diese Taste, um die ersten 10 Titel abzuspielen.
6/10+: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhandene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen, drücken Sie auf diese Taste, um alle Titel nach dem 10. Titel abzuspielen.

Installation und Demontage

Hinweise zur Einbauskizze

Bevor Sie das Hauptgerät einbauen, legen Sie es vor den Einbauschacht und schließen zuerst den Strom und Lautsprecherboxen an. Schrauben Sie das Radio erst fest, wenn Sie es komplett verkabelt und seine Funktionsfähigkeit überprüft haben.

Hauptgerät Installieren

Schieben Sie den Einbaurahmen in den Einbauschacht und drücken Sie die Befestigungspunkte mit einem Schraubenzieher nach außen, um den Einbaurahmen zu fixieren. Verbinden Sie die Anschlusskabel für die Lausprecherboxen und die Stromversorgung mit dem Kabelbaum Ihres Fahrzeugs. Schieben Sie das Hauptgerät in den Einbaurahmen und befestigen Sie den Gewindebolzen am Montagewinkel. Befestigen Sie anschließend den Abdeckrahmen und die Frontblende.

Hauptgerät demontieren

Lösen Sie den Gewindebolzen am Montagewinkel. Schieben Sie die Schlüssel zur Demontage in die entsprechenden Öffnungen links und rechts am Hauptgerät und ziehen Sie es heraus. Entfernen Sie dann die Strom- und Lautsprecherkabel, sowie die Antennenverbindung.

Anschlüsse und Kabelverbindungen

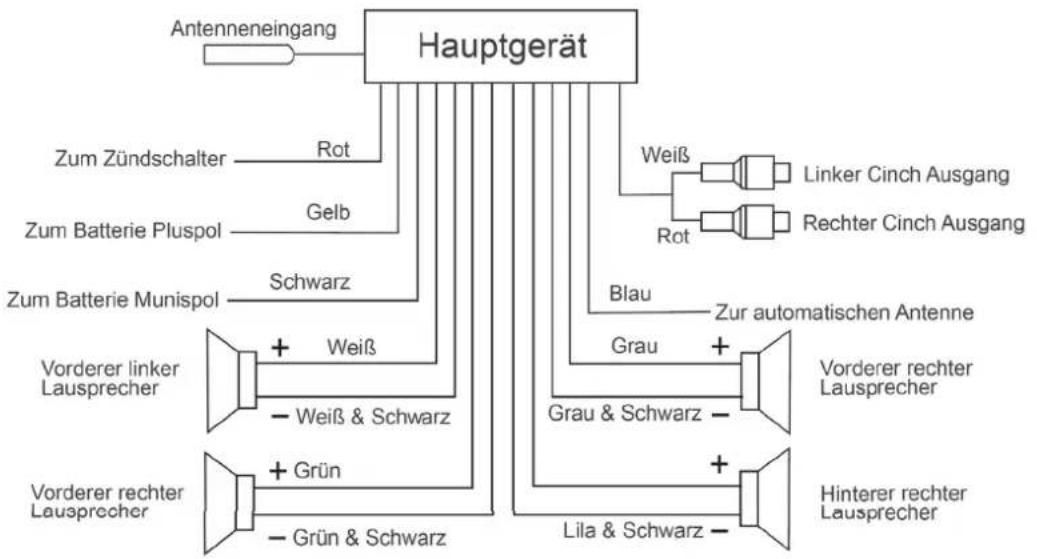

Anschlussdiagramm

Hinweise zum Anschluss

• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.
• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeugen.
• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des Kabels.
• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.
• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln Sie alle Kabel und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.

Kabelverbindungen

• Verwenden Sie keine geerdeten Lautsprecher.
• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die maximaler Ausgangsleistung bringt.
• Der Lausprecher Wiederstand sollte zwischen 4\~8 Ohm betragen. Mehr oder weniger Wiederstand könnte die Leistungsabgabe beeinfl ussen und so das Gerät oder die Lautsprecher beschädigen.
• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der Antenne haben.
• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und Gerät sicher und korrekt zu verbinden.

Richtig

Falsch

Falsch

Falsch

Bluetooth Funktionen

Verbindung mit dem Telefon aufbauen

Befestigen Sie Ihr Telefon möglichst nah am Gerät. Aktivieren Sie Bluetooth auf Ihrem Telefon. Starten Sie eine Suche nach vorhandenen Geräten und wählen Sie das Autoradio aus. Falls Sie nach einem Passwort gefragt werden, geben Sie „0000“ ein.

Rufnummern wählen via Bluetooth

Sobald die Geräte miteinander verbunden sind, drücken Sie die MODE Taste, um in den „BTREADY“ Modus zu wechseln. Drücken Sie um die letzte gewählte Nummer anzurufen oder wählen Sie eine Nummer über die Zahlentasten der Fernbedienung. Drücken Sie dann auf zum anzurufen.

Anrufe annehmen via Bluetooth

Sobald die Geräte miteinander verbunden sind, drücken Sie auf der Frontblende oder Fernbedienung, um Anrufe anzunehmen. Um das Gerät auszuwählen, mit dem Sie den Anruf führen wollen, halten Sie die Taste 2/INT auf der Frontblende gedrückt. Nun können Sie auswählen, ob Sie den Anruf über das Autoradio oder das verbundene Telefon führen möchten. Zum Auflegen, drücken Sie auf der Frontblende oder Fernbedienung.

Musik via Bluetooth abspielen

Sobald die Geräte miteinander verbunden sind, drücken Sie die MODE Taste, um in den Telefonmodus zu wechseln. Öffnen Sie das entsprechende Musikprogramm auf ihrem Telefon. Sobald das Programm geöffnet ist, benutzen Sie die Tasten und um einen Musiktitel auszuwählen.

RDS Funktionen

AF (Alternative Frequency) Funktion

Dient dazu, Sendefrequenzen von Sendlern mit dem gleichen Programm schnell zu finden. Wenn Sie das Radio zum ersten Mal anmachen, befindet sich das Radio automatisch im RDS (AF) Modus. Um andere Sender zu hören, deaktivieren Sie zuerst den RDS (AF) Modus und suchen Sie dann nach weiteren Sendlern. Um den AF Modus auszuschalten drücken Sie zunächst die SEL Taste um zu AF ON zu gelangen. Drehen Sie dann am Laustärkeregler und wählen Sie AF OFF.

REG (Regionale Erkennung) Funktion

Drücken Sie aus jedem Modus heraus die SEL Taste um zu REG OFF zu gelangen. Drehen Sie dann am Lautstärkeregler, um zwischen REG ON und REG OFF zu wählen und damit die regionale Kennzeichnung des Senders An/Aus zu stellen.

TA (Traffic Announcement) Funktion

Drücken Sie aus jedem Modus heraus die SEL Taste um zu TA OFF zu gelangen. Drehen Sie dann am Laustärkeregler und wählen Sie TA ON, um automatisch die Verkehrsmeldungen zu empfangen.

TA (Traffic Announcement) Laustärke einstellen

Drücken Sie aus jedem Modus heraus die SEL Taste um zu TA VOL zu gelangen. Drehen Sie dann am Lautstärkeregler, um die Lautstärke für die Verkehrsmeldungen einzustellen.

EON (Enhanced Other Networks) Funktion

Weist auf Programme mit ähnlichem Inhalt hin. Drücken Sie aus jedem Modus heraus die SEL Taste um zu EON zu gelangen. Drehen Sie dann am Lautstärkeregler und wählen Sie ob die Informationen anderer Sender angezeigt werden sollen.

PTY (Programme Type) Funktion

Teilt die Sender nach Sparten ein. Drücken Sie aus jedem Modus heraus die SEL Taste um zu PTY zu gelangen. Drücken Sie dann erneut auf die SEL Taste, um in die PTY Einstellungen zu gelangen. Benutzen dann Sie die Nummerntasten, um die Sparte auszuwählen (Jede Taste beinhaltet 3 Sparten).

Fehlersuche und Fehlerbehebung

Fehler Mögliche Ursache Lösung
Gerät geht nicht an D	e Sicherung ist kaputt. Ersetzen Sie die	Sicherung durch eine neue Sicherung gleichen Typs.
Funktionsstörung Der	Prozessor erkennt aus irgendeinem Grund Fehlfunktionen.	Schalten Sie das Gerät aus undwarten Sie 1 Minute, bevor Sie es wieder anschalten.
		Drücken Sie 1~3 Sekunden lang die RESET-Taste
Kein Speicher Das Zündkabel und das Kabel zum Pluspol sind falsch angeschlossen.		Tauschen Sie die Kabel und schließen Sie sie wieder an.
Schlechter Empfang D	ie Fahrzeugantenne ist nicht voll ausgezogen.	Überprüfen Sie ob das Kabel zur automatischen Antenne und das Erdungskabel richtig angeschlossen sind.
	Die Antenne ist schlecht geerdet.
Kein Ton oder schwacher Ton	Fehlerhafte Verbindung. Überprüfen Sie die Verbindung und beheben Sie sie die Fehler.
	Die Balance für die Lautstärke ist außerhalb der Toleranzgrenze.	Setzen sie die Balance für die Lautstärke auf die mittlere Position.
	Der Lautsprecher ist einseitig geerdet.	Verbinden Sie den Lautsprecher mit dem Minuspol.

Änderungen der Technischen Daten und des Designs ohne Vorankündigungen, aufgrund von technischen Verbesserungen, bleiben vorbehalten.

Hinweise zur Entsorgung

Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

Konformitätserklärung

Hersteller: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/35/EU (Niederspannung)

2014/30/EU (EMV)

2011/65/EG (RoHS)

Dear Customer,

REG (Regionale Erkennung) function

Producer: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.
