FB 97 C.2/E IX - Einbaubackofen HOTPOINT - Kostenlose Bedienungsanleitung

Produkttyp	Einbaubackofen
Marke	HOTPOINT
Modell	FB 97 C.2/E IX
Maße (B x T x H)	43.5 x 40 x 32 cm
Nutzvolumen	56 Liter
Gewicht	Ca. 35 kg
Stromversorgung	230 V ~ 50 Hz, 2800 W
Anzeige	Digitaluhr mit elektronischem Programmiergerät
Programmierung	Garzeit, Garende, Zeitschaltuhr, Timer
Timer	Ja, mit akustischem Signal
Garfunktionen	Traditionell, Mehrfachgaren, Grill, Überbacken, Pizza, Backen, Schnellgaren, Auftauen
Drehspieß	Ja, bei einigen Modellen verfügbar (je nach Version)
Innenbeleuchtung	Ja, Glühlampe 25 W, Sockel E14, hitzebeständig bis 300 °C
Reinigung	Manuell: Innenraum mit heißem Wasser und mildem Reinigungsmittel, Außenseite mit weichem Tuch. Keinen Dampf oder Scheuermittel verwenden.
Sicherheit	Automatische Abschaltung nach 2 h (außer bei Programmierung), isolierte Tür, Kühlsystem
Reparierbarkeit	Original-Ersatzteile verfügbar, Lampenwechsel durch Benutzer möglich
Anleitung	Herunterladbar in mehreren Sprachen (FR, DE, EN, ES, IT, NL, PT)
Energieetikett	Gemäß Richtlinie 2002/40/EG, Energieklasse nicht angegeben (Verbrauch: traditionell/ Heißluft)

Häufig gestellte Fragen - FB 97 C.2/E IX HOTPOINT

Wie stelle ich die Uhr des Ofens ein?

Drehen Sie den Funktionswahlschalter auf 0. Bei blinkender Anzeige drehen Sie den Temperaturregler, um die Stunde einzustellen, drücken Sie OK. Dann stellen Sie die Minuten ein und bestätigen mit OK.

Wie verwende ich den Timer, ohne den Garvorgang zu stoppen?

Drücken Sie die Taste 3, verwenden Sie den Temperaturregler, um die Dauer einzustellen, und bestätigen Sie mit OK. Am Ende ertönt ein Signalton. Der Garvorgang läuft normal weiter.

Wie programmiere ich einen zeitversetzten Garvorgang?

Nach Auswahl der Funktion drücken Sie Taste 5, um die Garzeit einzustellen, dann Taste 4, um die Endzeit einzustellen. Bestätigen Sie jede Einstellung mit OK. Der Ofen startet automatisch.

Welche Garfunktionen sind verfügbar?

Die Funktionen sind: Traditionell, Mehrfachgaren, Grill, Überbacken, Pizza, Backen, Schnellgaren und Auftauen. Jeder Modus passt Hitze und Lüftung an.

Wie reinige ich das Innere des Ofens?

Reinigen Sie nach jedem Gebrauch bei lauwarmem Ofen mit heißem Wasser und einem milden Reinigungsmittel. Spülen und abwischen. Verwenden Sie keine Scheuermittel, Kratzschwämme oder Säuren.

Wie wechsle ich die Ofenlampe?

Trennen Sie das Gerät vom Strom. Schrauben Sie die Glasabdeckung ab, ersetzen Sie die Lampe (25 W, Sockel E14, hitzebeständig bis 300 °C). Schrauben Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an.

Wie baue ich die Ofentür zur gründlichen Reinigung aus?

Öffnen Sie die Tür vollständig. Heben Sie die Hebel der Scharniere an und drehen Sie sie. Schließen Sie die Tür langsam, ohne sie zu verriegeln, und ziehen Sie sie zu sich heran. Zum Wiedereinbau umgekehrt vorgehen.

Was tun, wenn ein Fehlercode 'Fn m' angezeigt wird?

Dieser Code weist auf eine Betriebsstörung hin. Kontaktieren Sie den autorisierten Kundendienst. Der Ofen funktioniert nicht ordnungsgemäß.

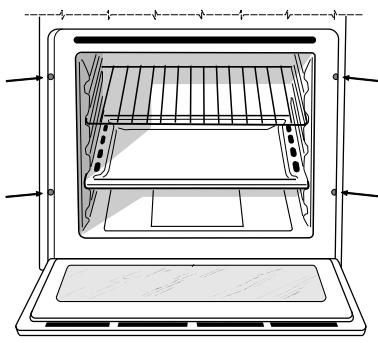

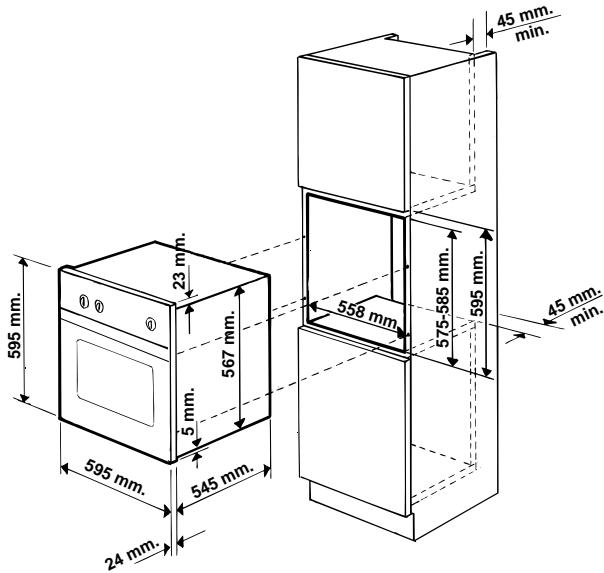

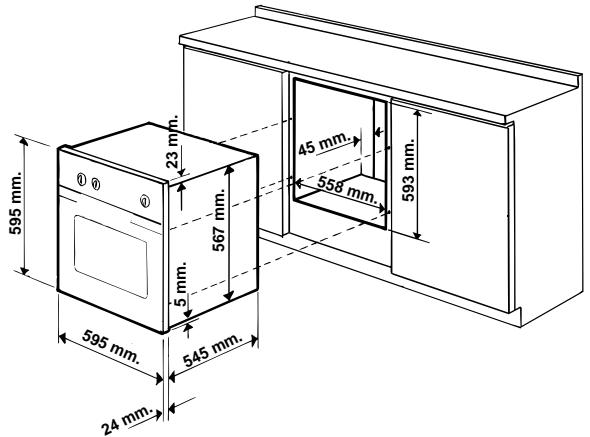

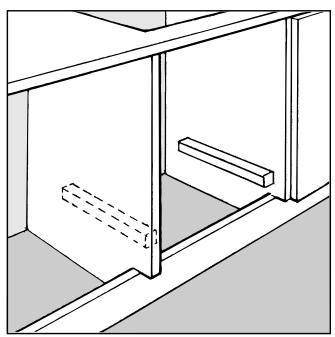

Wie installiere ich den Ofen richtig?

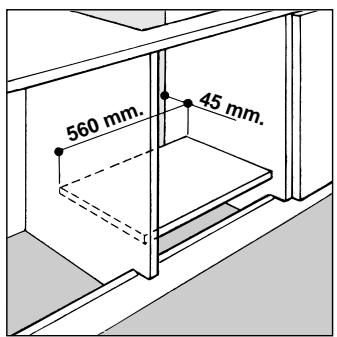

Der Nischenausschnitt muss eine Belüftungsöffnung (45x560 mm) haben. Entfernen Sie die Rückwand. Befestigen Sie den Ofen mit 4 Schrauben in den Löchern am Rand. Beachten Sie die Möbelstärke (16-20 mm) und stellen Sie die Befestigungswinkel entsprechend ein.

Welche Sicherheitshinweise sind wichtig?

Verwenden Sie keine Dampfreinigungsgeräte. Berühren Sie keine Heizelemente. Halten Sie Kinder fern. Vor Wartungsarbeiten Netzstecker ziehen. Verwenden Sie eine geerdete Steckdose.

BEDIENUNGSANLEITUNG FB 97 C.2/E IX HOTPOINT

Wir danken Ihnen, dass Sie dieses sichere und äußerst leicht zu bedienende Ariston-Gerät gewählt haben. Um sich mit diesem vertraut zu machen und es auf optimale Art zu gebrauchen zu lernen, empfehlen wir Ihnen, dieses Handbuch vor Inbetriebnahme des Gerätes aufmerksam zu lesen, da es wichtige Hinweise hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung liefert. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können. Danke.

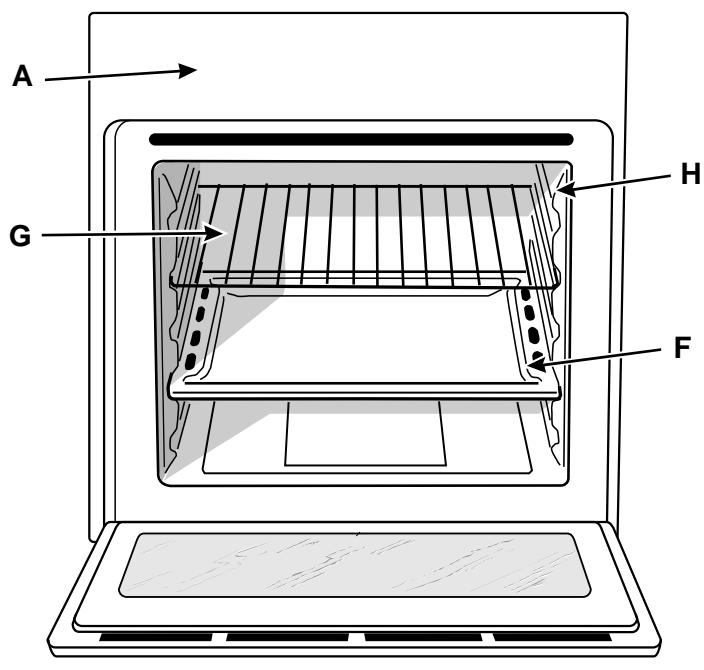

Aus der Nähe betrachtet

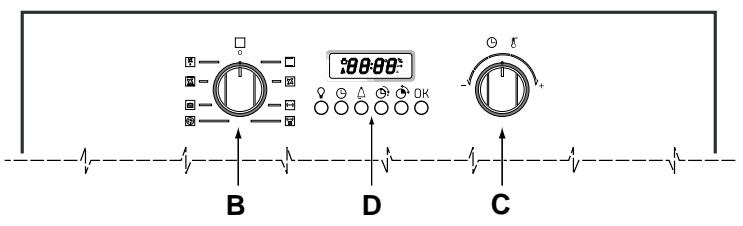

A. Schalterblende B. Drehknopf Garfunktionen C. Drehknopf Gartemperaturen D. Elektronischer Garzeitprogrammierer - Mit dieser Zeitschaltautomatik kann durch Eingabe der Garzeit und der als Garende vorgesehenen Uhrzeit jede mögliche Garfunktion programmiert werden. Sie kann auch als Kurzzeitwecker eingesetzt werden. F. Fettpfanne bzw. Backblech G. Backofenrost H. Gleitführungen für Backblech und Backofenroste

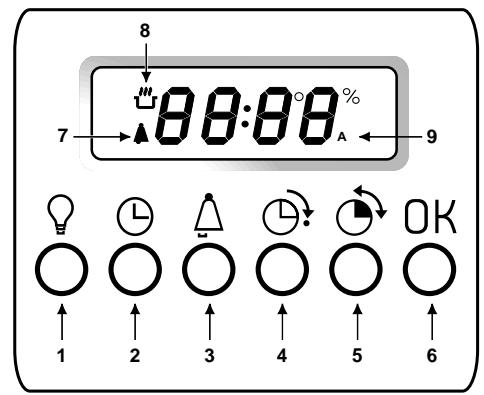

1. Backofenbeleuchtung
2. Einstellung der Uhr
3. Einstellung des Kurzzeitweckers
4. Garende
5. Garzeit (Dauer)
6. Bestätigung der Einstellung
7. Zeitanzeige
8. Anzeige Vorheizen (blinkt) oder Garvorgang (Dauerlicht) läuft ab
9. Anzeige Garvorgang wurde programmiert

Der '7 Cuochi' -Backofen vereint in einem einzigen Gerät die Vorzüge der herkömmlichen Backöfen mit "statischem"-Wärmeübergang und die der modernen "Heißluft"-Backöfen mit Wärmeströmung.

Es handelt sich um ein äußerst vielseitiges Gerät, das es Ihnen ermöglicht, zwischen 7 einfachen und sicheren Brat-/Backmethoden wählen zu können. Eingestellt werden diese verschiedenen Funktionen über den Funktionswähler "B" der Schalterblende.

Vorsicht: Bei erstmaliger Inbetriebnahme soll der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Nach Ablauf dieser Zeit schalten Sie den Backofen aus, öffnen die Backofentür und lüften die Küche. Der hierbei evtl. entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens während des Zeitraums zwischen Produktion und erster Inbetriebnahme aufgetragenen Stoffe verursacht.

Einstellen der Digitaluhr

Die Einstellung der Uhrzeit ist nur möglich, wenn der Drehknopf "B" auf 0 steht.

Nach dem Netzanschluss oder nach einem Stromausfall blinkt auf dem Display die Anzeige: 0.00.

Zum Einstellen der Uhr drehen Sie den Knopf C und drücken dann zum Bestätigen auf OK. Drehen Sie erneut den Knopf C, um die Minuten einzustellen, und drücken Sie abschließend OK, um die Einstellung zu bestätigen. Um die vorgenommenen Einstellungen zu ändern, betätigen Sie die Taste 2 und gehen Sie wie oben beschrieben vor.

Kurzzeitwecker-Funktion

Der Kurzzeitwecker steuert weder das Ein- noch das Ausschalten des Backofens; nach abgelaufener Zeit ertönt nur ein akustisches Signal, das durch Drücken einer beliebigen Taste abgestellt werden kann.

Zum Einstellen des Kurzzeitweckers drücken Sie zunächst die Taste 3 und stellen Sie dann mit Hilfe des Drehknopfes C die gewünschte Zeit ein. Betätigen Sie anschließend die Taste

OK, um die Einstellung zu bestätigen. Die Ikone erinnert Sie daran, dass der Timer aktiviert wurde.

Ist die Zeit abgelaufen, vernehmen Sie ein kurzes Tonsignal, das sich nach Drücken einer beliebigen Taste nach 1 Sekunde abschaltet.

Die Backofenbeleuchtung

Bei ausgeschaltetem Backofen kann die Beleuchtung jederzeit durch Drücken der Taste 1 eingeschaltet werden.

Kühlluftgebläse

Um die Temperaturen an den äußeren Teilen des Backofens zu senken, wird dank eines Kühlluftgebläses ein Luftstrahl erzeugt, der zwischen Frontblende und Backofentür austritt.

Anmerkung: Nach Abschluss des Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Anmerkung: Beim Intensivbacken "Fast cooking" aktiviert sich das Gebläse erst bei bereits Backofen automatisch.

Vorsicht: Das Gerät ist mit einem Diagnose-System ausgestattet, dank dessen eventuelle Betriebsstörungen

erfasst werden können. Dem Verbraucher werden diese durch Anzeigen des Typs "Fn Fm" (n und m = einstellige Zahlen) gemeldet. In diesen Fällen ist der Kundendienst anzufordern, da der Backofen nicht funktioniert.

Gebrauch des Backofens

Durch Drehen des Drehknopfes B kann das gewünschte Garprogramm ausgewählt werden. Der Backofen beginnt sofort mit der Vorwärmphase, während der auf dem Display die Ikone U blinkt und die dem ausgewählten Garprogramm entsprechende Gartemperatur erscheint. Sollte diese nicht der von Ihnen gewünschten Temperatur entsprechen, können Sie sie einfach durch Drehen des Knopfes C ändern.

Ist die Aufheizphase abgeschlossen, ertönt ein akustisches Signal und die Ikone schaltet auf Dauerlicht. Nun kann das Gargut in den gut vorgeheizten Backofen eingeschoben werden.

Anmerkung: Die Funktionen FAST COOKING und GRILL besitzen keine Vorheizphase. Beachten Sie, dass während des Garvorganges folgende Einstellungen jederzeit vorgenommen werden können:

• Änderung des Programms durch Betätigen des Drehknopfes "B";
• Änderung der Temperatur, und zwar über den Drehknopf "C";
• Programmieren der Programmdauer und des Programmendes (siehe Abschnitt "Garzeit-Programmierung").
• Unterbrechen des Garprogrammes zu jedem beliebigen Zeitpunkt (stellen Sie hierzu den Drehknopf "B" auf Position 0).

Anmerkung: Für jede Garfunktion ist aus Sicherheitsgründen eine Garzeit von 2 Std. voreingestellt. Wird diese Garzeit nicht abgeändert, schaltet sich der Backofen automatisch nach Ablauf dieser Zeit aus.

Vorsicht: Verwenden Sie bitte die erste (die unterste) Führungsschiene nur für die Fettpfanne, d.h. zum Auffangen des abtropfenden Fleischsaftes und/oder Fettes beim Grillen oder bei Einsatz des Bratspießes (nur an einigen Modellen). Für alle anderen Gararten ist diese Führungsschiene nicht zu verwenden. Stellen Sie bei in Betrieb befindlichem Backofen auch niemals Kochgeschirr auf den Backofenboden, Sie könnten hierdurch das Email beschädigen. Stellen Sie Ihr Kochgeschirr (Auflaufformen, Alufolien, usw.) stets auf die ordnungsgemäß in die Führungsschienen eingesetzten, mit dem Gerät gelieferten Backofenroste.

Traditionell

Thermostatenknopf "C": zwischen 40°C und 250°C.

Bei dieser Einstellung schalten sich die beiden Heizelemente, das untere und das obere, ein. Dies ist der klassische Backofen unserer Großmutter, der jedoch, was Wärmeverteilung und Energieeinsparung anbelangt, auf ein außergewöhnliches Niveau gebracht wurde. Der traditionelle Backofen ist unübertrefflich bei der Zubereitung von Eintopfgerichten wie: Kohl mit Schweinerippchen, Stockfisch auf spanische Art, Stockfisch mit Tomatensoße, Kalbsgeschnetzeltes mit Reis usw.... Ausgezeichnete

Resultate erzielen Sie bei der Zubereitung von Rind- und Kalbfleischgerichten wie: Schmorbraten, Ragout, Gulasch, Wild, Lammkeule, Schweinslende usw., die eine lange Garzeit und ständige Hinzugabe von Flüssigkeit erfordern. Der traditionelle Backofen bietet immer noch das beste System zum Backen von Kleingebäck und Kuchen, zum Garen von Obst, sowie zum Garen von Auflaufgerichten bzw. Gerichten in geschlossenen Backformen. Bei Einsatz des traditionellen Backofens schieben Sie jedes Mal nur ein Backblech ein, da ein gleichzeitiges Garen bzw. Backen auf mehreren Ebenen keine gleichmäßige Hitzeverteilung gewährleistet. Je nach Einsatz der verschiedenen Einschubhöhen kann die Unter- bzw. Oberhitze optimal genutzt werden. Verwenden Sie die obere Einschubhöhe, wenn mehr Oberhitze verlangt wird, und die untere, wenn mehr Unterhitze verlangt wird.

Multi-Cooking

Thermostatknopf "C": zwischen 40°C und 250°C .

Die Heizelemente schalten sich abwechselnd ein, und das Gebläse wird in Betrieb genommen. Dank der konstant gehaltenen und im Backofen gleichmäßig verteilten Heißluft werden die Speisen sehr gleichmäßig gegart bzw. gebacken. Es können auch gleichzeitig mehrere Gerichte unterschiedlicher Art gegart werden, vorausgesetzt es werden keine unterschiedlichen Gartemperaturen verlangt. Es können bis zu 2 Einschubhöhen gleichzeitig verwendet werden. Beachten Sie hierzu die Hinweise des Abschnitts "Gleichzeitiges Garen auf mehreren Einschubhöhen".

Diese Funktion eignet sich besonders für Gratin-Gerichte, wie auch für Speisen, die längere Garzeiten erfordern, wie: Lasagne, Nudelaufläufe, Brathähnchen mit Kartoffeln usw. Bei Fleischgerichten eignen sich ganz besonders Braten zum Garen im Heißluftbackofen. Dank der optimalen Hitzeverteilung können niedrigere Temperaturen eingestellt werden, es tritt weniger Fleischsaft aus, das Fleisch bleibt demnach zarter und der Gewichtsverlust wird eingeschränkt. Besonders geschätzt wird die Multi-Cooking-Funktion bei der Zubereitung von Fisch, der auf diese Weise mit weniger Zutaten gegart werden kann, wodurch Aussehen und Geschmack unveränderlich erhalten bleiben. Auch für Beilagen wie Zucchini, Auberginen, Paprikaschoten, Tomaten usw. eignet sich der Heißluftbackofen ausgezeichnet.

Dessert: Hefekuchen gelingen ganz besonders im Heißluftbackofen.

Die "Multi-Cooking"-Funktion kann auch zum schnellen Auftauen von weißem oder rotem Fleisch sowie von Brot eingesetzt werden. Stellen Sie hierzu den Thermostaten auf 80°C ein. Zum Auftauen empfindlicher Speisen stellen Sie entweder eine Temperatur von 60°C ein oder aber Sie verwenden nur die kalte Umluft (Thermostateinstellung demnach auf 0°C ).

Grill

Thermostatknopf "C": zwischen 50% und 100% .

Das obere Heizelement schaltet sich ein, und der Bratspieß (falls vorhanden) wird in Betrieb gesetzt.

Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger

usw.

Grillen Sie bei halb geöffneter Backofentür, ausgenommen es wird der Bratspieß in Betrieb genommen.

Der Abschnitt "Praktische Back-/Brathinweise" enthält einige Beispiele zum Einsatz des Backofens.

Drehen Sie den Schalterknopf "C", werden auf dem Display Leistungswerte zwischen einem Minimum von 50% und einem Maximum von 100% angezeigt.

Gratin

Thermostatknopf "C": zwischen 40 °C und 250 °C. Das obere Heizelement schaltet sich ein, und das Gebläse sowie der Bratspieß (falls vorhanden) werden in Betrieb gesetzt.

Außer der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, die Hitze dringt tiefer in die Speisen ein. Der Umluftgrill garantiert ein absolutes Gelingen von: Fleisch-/Gemüsespießen, Bratwürsten, Schweinerippchen, Lammkoteletts, pikantem Huhn, Wachteln mit Salbei, Schweinefilet usw.

Gratinieren Sie bei geschlossener Backofentür.

Die "Gratin"-Funktion ist unübertrefflich bei der Zubereitung folgender Fischgerichte: Barsch-, Thunfisch- und Schwertfischschnitten, gefüllte Tintenfische usw.

Pizza

Thermostatknopf "C": zwischen 40 °C und 250 °C. Das untere und das runde Heizelement schalten sich ein und das Gebläse wird in Betrieb genommen. Durch diese Kombination wird aufgrund der hohen abgegebenen Leistung (2800 W) mit einer hauptsächlich von unten aufsteigenden starken Hitzezufuhr der Backofen sehr schnell erhitzt.

Diese Funktion eignet sich besonders für Speisen, die hohe Gartemperaturen verlangen, wie: Pizza oder aber besonders große Fleischbraten. Verwenden Sie nur ein Backblech oder -rost. Sollte mehr als ein Backrost eingesetzt werden, dann sind ihre Einschubhöhen nach Ablauf der halben Garzeit auszuwechseln.

Backen

Thermostatknopf "C": zwischen 40 °C und 250 °C. Das hintere Heizelement schaltet sich ein und das Gebläse wird in Betrieb genommen, wodurch eine äußerst delikate, im Backofen gleichmäßig verteilte Wärme gewährleistet wird. Diese Funktion eignet sich zum Garen zarter Speisen, insbesondere jedoch zum Backen von Hefeteigen, sowie zur Zubereitung von Kleingebäck auf 3 Ebenen gleichzeitig. Nachstehend einige Beispiele: Bignè, Kekse, Blätterteiggebäck, Biskuitrolle, gratiniertes Gemüse (Tomaten, Auberginen usw.)

"Fast-Cooking"

Thermostatknopf "C": zwischen 40 °C und 250 °C. Die Heizelemente schalten sich ein und das Gebläse wird in Betrieb genommen, wodurch eine äußerst delikate, im Backofen gleichmäßig verteilte, konstante Wärme gewährleistet wird.

Ideal für schnelles Garen (Vorheizen ist nicht erforderlich) von Fertiggerichten (zum Beispiel: tiefgekühlte Fertiggerichte) oder "hausgemachte Fertiggerichte".

Beschicken Sie beim Intensivbacken, Funktion "Fast-Cooking", nur eine Ebene (die 2. von unten), dies ermöglicht bessere Resultate, siehe Tabelle "Praktische Back-/Brat-Hinweise".

Auftauen

Thermostatknopf "C": beliebige Einstellung

Dank des an der Backofenrückwand installierten Gebläses zirkuliert Luft in Raumtemperatur um das aufzutauende Gut. Auf diese Weise können alle Arten von Speisen aufgetaut werden, vor allem jedoch empfindliche Speisen, die keine Hitze vertragen, wie beispielsweise: Eistorten, Creme- oder Sahnetorten, Obsttorten usw. Auf diese Weise ersparen Sie die Hälfte der Zeit, die Sie normalerweise zum Auftauen benötigen. Bei Fisch, Fleisch oder Brot können Sie das Auftauen mit Hilfe der "Multi-Cooking"-Funktion beschleunigen. Stellen Sie hierzu eine Temperatur von 80 °C - 100 °C ein.

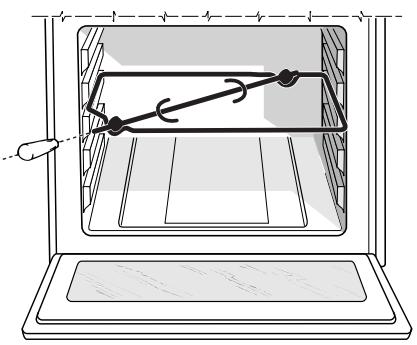

Bratspieß (nur an einigen Modellen)

Zur Inbetriebnahme des Bratspießes verfahren Sie wie folgt:

a) Schieben Sie die Fettpfanne auf die 1. (unterste) Führung; b) schieben Sie die Bratspießhalterung auf die 3. Führung (von unten) und stecken Sie den Spieß durch das entsprechende Loch in die an der Backofenrückwand befindliche Vorrichtung; c) Setzen Sie den Bratspieß in Betrieb, indem Sie den Drehknopf "B" auf die Position F / G stellen.

KEINE SORGE, WENN

1. nach Abschluss des Garvorgangs noch für eine kurze Zeit Luft aus dem Backofen austritt: diese wird durch die zur Abkühlung des Backofeninnern dienende Kühlphase erzeugt; 2. bei "Grill"-Betrieb der obere Heizwiderstand nicht ständig rot glüht: die Betriebsweise wird durch einen Thermostaten gesteuert;

3. bei Öffnen der Backofentür während des Garvorgangs starker Dampf austritt; 4. Wasser tropft oder Dampf im Backofen erzeugt wird, wenn das Gargut nach Abschluss des Garvorgangs im Backofen belassen wird.

Garzeit-Programmierung

Garende und/oder -dauer werden programmiert, nachdem Sie eine Garfunktion ausgewählt haben.

Programmieren der Gardauer

Drücken Sie die Taste 5 und stellen Sie dann mittels Drehen des Knopfes C die Gardauer ein. Durch Betätigen der Taste OK wird die Einstellung gespeichert, und auf dem Display wird abwechselnd die eingestellte Temperatur, die über den Drehknopf C geändert werden kann, sowie die bis zum Garende noch verbleibende Restzeit angezeigt.

Bei Ende der Gardauer erscheint auf dem Display die Anzeige "end", und eine Reihe akustischer Signale weist darauf hin, dass der Garvorgang abgeschlossen ist.

• Drücken Sie eine beliebige Taste, um das Tonsignal auszuschalten.
• Stellen Sie den Schalter B zurück auf 0. Die Anzeige "end" wird daraufhin ausgeblendet.

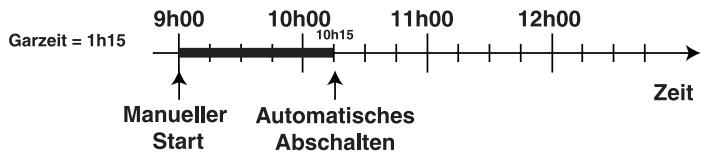

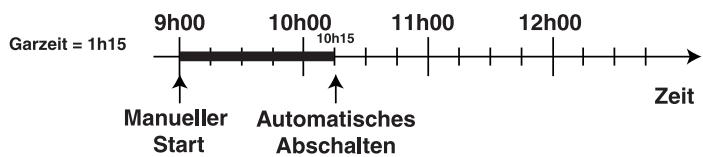

Beispiel

Es ist 9:00 und es wird eine Garzeit von 1 Std. und 15 Min. programmiert. Der Garvorgang wird automatisch um 10:15 Uhr beendet.

Programmieren des Garendes

Drücken Sie die Taste 4 und stellen Sie dann mittels Drehen des Knopfes C das Garende ein. Durch Betätigen der Taste OK wird die Einstellung gespeichert, und auf dem Display wird abwechselnd die eingestellte Temperatur sowie die bis zum Ende des Garvorgangs noch verbleibende Restzeit angezeigt.

Wird die als Ende der Garzeit vorgesehene Uhrzeit erreicht, erscheint auf dem Display die Anzeige "end", und eine Reihe akustischer Signale weist darauf hin, dass der Garvorgang abgeschlossen ist.

• Drücken Sie eine beliebige Taste, um das Tonsignal auszuschalten.
• Stellen Sie den Schalter B zurück auf 0. Die Anzeige "end" wird daraufhin ausgeblendet.

Beispiel

Es ist 9:00 Uhr und als Ende des Garvorgangs wird die Uhrzeit 10:15 eingestellt. Der Garvorgang dauert 1 Std. und 15 Minuten.

Vorwahl eines Garvorgangs

Drücken Sie die Taste 5 und stellen Sie dann mittels Drehen des Knopfes C die Gardauer ein. Durch Betätigen der Taste OK wird die Einstellung gespeichert, und auf dem Display wird abwechselnd die Temperatur sowie die zuvor gewählte Zeit angezeigt.

Drücken Sie die Taste 4 und stellen Sie dann durch Drehen des Knopfes C die Uhrzeit ein, zu der der Garvorgang abgeschlossen sein soll. Durch Betätigen der Taste OK wird die Einstellung gespeichert, und auf dem Display wird abwechselnd die als Ende des Garvorgangs vorgesehene Uhrzeit und die eingestellte Temperatur angezeigt.

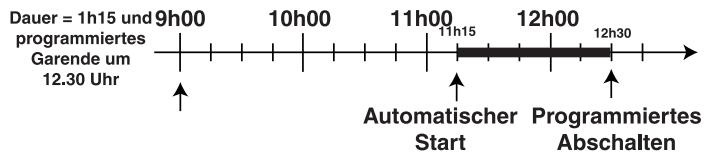

Beispiel

Es ist 9:00 Uhr und es wird eine Garzeit von 1 Std. und 15 Min. und 12:30 Uhr als Ende der Garzeit programmiert. Der Garvorgang startet automatisch um 11:15 Uhr.

Die Ikone A erinnert Sie daran, dass die Gardauer und das Garende programmiert wurden.

Annullieren einer Programmierung

Zum Löschen bereits eingegebener Werte drehen Sie den Schalterknopf "B" auf Position "0".

Vor jeder Reinigung und Pflege muss das Gerät vom Stromnetz getrennt werden.

Um eine lange Lebensdauer des Backofens zu gewährleisten, muss er regelmäßig gründlich gereinigt werden. Berücksichtigen Sie hierbei, dass:

• Verwenden Sie zur Reinigung keine Dampfgeräte.
• Die Oberflächen aus Email oder Edelstahl sind mit lauwarmem Wasser zu reinigen; verwenden Sie keine Scheuermittel oder scharfe Reiniger, die diese hochwertigen Oberflächen beschädigen könnten. Auf Edelstahl könnten sich Flecken bilden. Sollten diese nur schwer zu entfernen sein, empfehlen wir den Einsatz der im Handel erhältlichen Spezialreinigungs- und Pflegemittel. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben; der noch lauwarme Backofen sollte möglichst nach jedem Gebrauch mit warmem Wasser und Spülmittel gereinigt, mit klarem Wasser nachgespült und mit einem weichen Tuch sorgfältig abgetrocknet werden. Vermeiden Sie den Einsatz von Scheuermitteln (zum Beispiel Pulver-Reinigern usw.) und Scheuerschwämmen oder Säuren (z.B. Antikalklösungen usw.), diese könnten das Email beschädigen. Verwenden Sie bei besonders hartnäckigen Verschmutzungen die üblicherweise zur Reinigung des Backofens bestimmten Spezialreiniger. Halten Sie sich jedoch genau an die auf der Packung angegebenen Gebrauchsanleitungen;
• Bei längerer Betriebszeit des Backofens können sich Kondenswasser bilden. Reiben Sie diese mit einem weichen Tuch trocken; die rund um die Backofenöffnung befindliche Dichtung garantiert die korrekte Funktionsweise des Backofens. Der Zustand dieser Dichtung sollte demnach regelmäßig überprüft werden. Gegebenenfalls ist diese zu reinigen, wobei jedoch keine Scheuermittel oder -produkte zu verwenden sind. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen;
• Der Backofenboden darf niemals mit Alufolie ausgelegt werden, da der hierdurch verursachte Wärmestau den Garvorgang gefährden und auch das Email beschädigen würde.
• Das Glas des Backofenfensters muss mit einem milden Reiniger und einem weichen Schwammtuch gereinigt und anschließend mit einem weichen Tuch trockengerieben werden.

Abnehmen der Backofentür

Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden. Verfahren Sie hierzu wie folgt:

Die Tür ganz öffnen; - klappen Sie die seitlich an den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese nach links; - fassen Sie die Tür an den beiden äußeren Seiten und schließen Sie sie langsam, jedoch nicht ganz; - ziehen Sie die Tür zu sich hin aus ihrer Lagerung heraus. In umgekehrter Reihenfolge wird die Tür wieder angebracht.

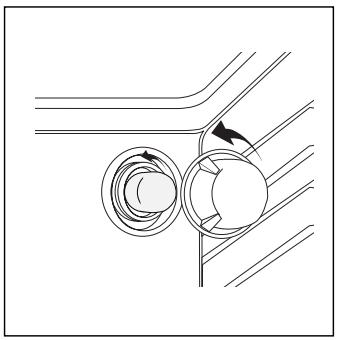

Lampenwechsel im Backofenraum

Die Stromversorgung des Backofens abschalten, und zwar entweder mit dem für den Anschluss an die Stromleitung verwendeten allpoligen Schalter, oder durch Herausziehen des Steckers, sofern dieser zugänglich ist. Die Glasabdeckung der Lampenhalterung herausdrehen. Die Lampe herausschrauben und durch eine hitzebeständige Lampe (300°C) nachstehender Eigenschaften ersetzen:

• Spannung 230/240 V, Leistung 25 W
• Sockel E14
• Die Glasabdeckung einsetzen und die Stromversorgung zum Backofen wieder herstellen.

Der Backofen stellt Ihnen eine umfangreiche Programmpalette zur Verfügung, um jeder Speise optimal garen zu können. Im Laufe der Zeit werden Sie dieses vielseitige Gerät optimal zu nutzen wissen. Demnach gelten die nachstehenden Anleitungen nur als Richtlinie, die Sie durch Ihre persönliche Erfahrung erweitern können.

Gleichzeitiges Garen auf mehreren Einschubhöhen: Soll auf mehreren Ebenen gegart werden, dann wählen Sie die Funktion „Backen“ oder die Funktion „Multi-Cooking“ – nur diese ermöglichen ein solches Garen.

Zum Garen entsprechender Speisen auf mehreren Ebenen verwenden Sie die Funktion „Backen“, welche ein gleichzeitiges Garen auf drei Ebenen erlaubt (auf der 1., 3. und 5. Ebene). Der Abschnitt „Praktische Back-/Brathinweise“ enthält Beispiele zum Einsatz des Backofens.

Zum Garen aller anderen Speisen auf mehreren Einschubhöhen verwenden Sie die Funktion „Multi-Cooking“. Berücksichtigen Sie jedoch Folgendes:

• Ihr Backofen besitzt insgesamt fünf Einschubhöhen. Beim Heißluftgaren verwenden Sie bitte nur zwei der drei mittleren Einschubhöhen, da die oberste und die unterste der Heißluft zu direkt ausgesetzt sind, wodurch empfindliche Gerichte leicht verbrennen könnten.
• Verwenden Sie im Allgemeinen die 2. und die 4. Einschubhöhe von unten, wobei die 2. Einschubhöhe für solche Speisen verwendet werden sollte, die mehr Hitze verlangen. Bereiten Sie zum Beispiel gleichzeitig mit anderen Speisen einen Fleischbraten zu, dann sollte dieser auf der 2. Führungsschiene und die zarteren Gerichte auf der 4. Führungsschiene eingeschoben werden.
• Beim gleichzeitigen Garen von Speisen, die unterschiedliche Gartemperaturen bzw. -zeiten verlangen, stellen Sie eine Durchschnittszeit ein, schieben Sie das empfindlichere Gericht auf die 4. Einschubhöhe und nehmen Sie das Gericht mit der kürzeren Garzeit zuerst aus dem Backofen.
• Verwenden Sie das Backblech auf der unteren, das Rost auf der oberen Einschubhöhe.

Verwendung der Funktion „Intensivbacken“

Eine praktische und schnelle Funktion für all diejenigen, die Fertiggerichte (tiefgekühlt oder nicht) vorziehen. Nützliche Hinweise diesbezüglich finden Sie auch in der Tabelle „Praktische Back-/Brathinweise“.

Gebrauch des Grills

Ihr „7 Cuochi“-Backofen bietet Ihnen unterschiedliche Grillmöglichkeiten.

Grillen Sie mit Hilfe der Funktion „Grill“ ausschließlich bei geschlossener Backofentür. Legen Sie das Grillgut auf die Mitte des Backrostes und schieben Sie diese auf die 3. oder 4. Einschubhöhe von unten.

Schieben Sie die Fettpfanne zum Auffangen der Fleischsoße und/oder des abtropfenden Fettes auf die 1. (unterste) Führung.

Bei der Verwendung dieser Funktion empfiehlt es sich, die höchste Energiestufe zu verwenden, auch wenn niedrigere Stufen nicht durch Drehen des Thermostatenreglers auf die gewünschte Temperatur eingestellt werden können.

Bei den mit Bratspieß ausgerüsteten Modellen kann bei Einsatz der „Grill“-Funktion der mitgelieferte Spießsatz verwendet werden. In diesem Falle braten Sie bei geschlossener Backofentür. Verwenden Sie für den Spießsatz die 3. Führung (von unten) und für die Fettpfanne, zum Auffangen des Fleischsaftes bzw. des abtropfenden Fettes, die 1. (unterste) Einschubhöhe.

Die Verwendung der „Gratin“-Funktion ausschließlich bei geschlossener Backofentür ist äußerst praktisch für rasches Grillen. Die vom Grill ausgestrahlte Heißluft wird besser verteilt, wodurch gleichzeitig die Oberseite gebräunt und die Unterseite gegart wird.

Auf dieser Einstellung können auch bereits gegarte Gerichte noch kurz überbacken werden (Nudelaufläufe usw.). Setzen Sie den Grillrost auf die 2. oder 3. Führung von unten (siehe Tabelle) und schieben Sie die Fettpfanne auf die erste, d.h. unterste Schiene, um abtropfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Wichtig: Garen Sie mit der Funktion „Gratin“ nur bei geschlossener Backofentür. Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).

Bei Verwendung dieser Funktion sollte der Thermostat auf 200 °C eingestellt werden; nur so arbeitet der Grill, der mittels Ausstrahlung von Infrarotstrahlen heizt, auf optimale Weise. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können. Drehen Sie den Thermostat ganz einfach auf die gewünschte Temperatur.

Bei den mit Bratspieß ausgerüsteten Modellen kann bei der „Gratin“-Funktion der mitgelieferte Spießsatz verwendet werden. In diesem Fall verwenden Sie die 3. Führung (von unten) für den Spießsatz und die 1. (unterste) für die Fettpfanne, um den Fleischsaft und/oder das abtropfende Fett aufzufangen.

Die besten Resultate erzielen Sie durch Einschieben des Grillrostes auf die unteren Führungen (siehe Tabelle); schieben Sie die Fettpfanne unter das Grillgut (unterste Führung), um abtropfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Backen

Schieben Sie das Backwerk immer in den bereits vorgeheizten Backofen. Öffnen Sie während des Backens nicht die Backofentür, um ein Zusammenfallen des Kuchens zu verhindern. Was tun, wenn:

Der Kuchen zu trocken ist?

Das nächste Mal stellen Sie eine um 10 °C höhere Temperatur ein und verkürzen Sie die Backzeit.

Der Kuchen fällt zusammen?

Verwenden Sie weniger Flüssigkeit oder stellen Sie eine um 10 °C niedrigere Temperatur ein.

Der Kuchen an der Oberseite zu dunkel ist?

Wahlen Sie eine niedrigere EinschubHOhe, eine niedrigere Temperatur und verlangern Sie die Backzeit.

Der Kuchen außen gut gebacken aber innen noch klebrig ist ?

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die Temperatur, verlangern Sie die Backzeit.

Der Kuchen sich nicht aus der Form besteht?

Fetten Sie die Kuchenform gut ein und bestäuben Sie sie mit etwas Mehl oder legen Sie Backpapier in die Form.

Bei HeiBluftbetrieb auf mehreren Ebenen gehalten bzw. gebraten wurde, und nicht alle Gerichte gleichfürig gar sind?

Stellen Sie eine niedrigere Temperatur ein. Es ist nicht erforderlich die auf mehreren Ebenen gegarten Speisen gleichzeitig aus dem Ofen zunehmen.

Backen einer Pizza. Zum optimalen Backen einer Pizza wählen Sie die Backofenfunktion „Pizza“:

Heizen Sie den Backofen mindestens 10 Minuten lang vor. - Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Backrost. Bei Verwendung des Backblechs bzw. der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten. - Während des Backens sollte die Backofentür nicht zu häufig geöffnet werden. - Bei reich belegten Pizzen (Capricciosa, Quattro Stagioni) sollte der Mozzarella erst nach Verstreichen der halben Backzeit auf die Pizza gelegt werden. - Bei gleichzeitigem Garen auf mehreren Ebenen (höchstens 2) empfiehlt es sich, die Funktion „Multi-Cooking“ einzustellen, da mit der Funktion „Pizza“ die unterste Pizza zu rasch gegart würde.

Fisch und Fleisch

Für Geflügel und Fisch stellen Sie eine Temperatur von 180 °C - 200 °C ein.

Für Rinderbraten, der außen gut angebraten, innen aber saftig bleiben soll, empfiehlt es sich, das Fleisch bei hoher Temperatur (200 °C - 220 °C) rasch anzubraten, um dann auf eine niedrigere Temperatur überzugehen.

Als Richtlinie gilt: je größer der Braten, desto niedriger die Temperatur und umso länger die Bratzeit. Legen Sie den Braten in die Mitte des Rostes und schieben Sie die Fettpfanne unter den Rost, um das abtropfende Fett aufzufangen.

Den Rost so einschieben, dass sich der Braten auf der mittleren Einschubhöhe befindet. Wird mehr Unterhitze gewünscht, muss der Braten auf eine niedrigere Ebene eingeschoben werden. Belegen Sie das Fleisch (insbesondere bei Entenbraten und Wild) mit Speckscheiben; das garantiert besonders schmackhaftes Braten. Schieben Sie den Braten so ein, dass er möglichst viel Oberhitze bekommt.

Position Funktion-wähler	Gerichte	Gew.(kg)	Einschub-H-öhe von unten	Vorheitzauer(Min.)	PositionTherm ostate-n-Regler	Garzeit(Min.)
1 Traditionell	Ente	1	3	15	200	65-75
	Kalbs- oder Rinderbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Gebäck	-	3	15	180	15-20
	Mürbeteigkuchen	1	3	15	180	30-35
2 Multi-Cooking	Pizza (auf 2 Ebenen)	1	2-4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Brathähnchen + Kartoffeln	1+1	2-4	15	200	60-70
	Makrelen	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Windbeutel (auf 2 Ebenen)	0.5	2-4	10	190	20-25
	Gebäck (auf 2 Ebenen)	0.5	2-4	10	180	10-15
	Biskuitböden (auf 1 Ebene)	0.5	2	10	170	15-20
	Biskuitböden (auf 2 Ebenen)	1.0	2-4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
3 Grill	Seezungen und Tintenfische	0.7	4	-	100%	10-12
	Tintenfisch- und Krebspiege	0.6	4	-	100%	8-10
	Tintenfische	0.6	4	-	100%	10-15
	Kabeljauflitet	0.8	4	-	100%	10-15
	Gegrillte Gemüse	0.4	3/4	-	100%	15-20
	Kalbsteaks	0.8	4	-	100%	15-20
	Bratwürste	0.6	4	-	100%	15-20
	Hamburger	0.6	4	-	100%	10-12
	Makrelen	1	4	-	100%	15-20
	Toast (oder getoastetes Brot)	n.° 4-6	4	-	100%	3-5
	Mit Bratspieß (falls vorhanden)
	Kaltflüssich am Pieß	1.0	-	-	100%	80-90
	Hähnchen am Pieß	1.5	-	-	100%	70-80
	Lamm am Pieß	1.0	-	-	100%	70-80
4 Gratin	Gegrilltes Hämchen	1.5	2	10	200	55-60
	Tintenfische	1.5	2	10	200	30-35
	Mit Bratspieß (falls vorhanden)
	Kaltflüssich am Pieß	1.5	-	10	200	70-80
	Lamm am Pieß	1.5	-	10	200	70-80
	Hämchen (am Pieß) + Röstkartoffeln (auf dem Backblech)	1.5	-	10	200	70-75
		-	2	10	200	70-75
5 Pizza	Pizza	0.5	3	15	220	15-20
	Kolbs- oder Rinderbraten	1	2	10	220	25-30
	Hämchen	1	2/3	10	180	60-70
6 Backen	Mürbeteigkuchen	0.5	3	15	180	20-30
	Obstkuchen	1	2/3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Biskuitböden	0.5	3	15	160	25-30
	Gefüllte Crèmes (auf 2 Ebenen)	1.2	2-4	15	200	30-35
	Kleingebäck (auf 2 Ebenen)	0.6	2-4	15	190	20-25
	Mit Käse gefülltes Blättertriggebäck (auf 2 Ebenen)	0.4	4	15	210	15-20
	Windbeutel (auf 3 Ebenen)	0.7	1-3-5	15	180	20-25
	Gebäck (auf 3 Ebenen)	0.7	1-3-5	15	180	20-25
	Baisers (auf 3 Ebenen)	0.5	1-3-5	15	90	180
7 Intensivbacken	Tiefkühligerichte Pizza	0.3	2	-	250	12
	Zucchiini und Krebsüberbacken	0.4	2	-	200	20
	Überbacken	0.5	2	-	220	30-35
	Gefüllte Teigwaren	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Goldgelbe Brotaïbe	0.4	2	-	180	25-30
	Hübchen	0.4	2	-	220	15-20
	Fertigerichte Geflügel	0.4	2	-	200	20-25
	Frische Fertigerichtigte Goback	0.3	2	-	200	15-18
	Plum cake	0.6	2	-	180	45
	Mit Käse gefülltes Blättertriggebäck	0.2	2	-	210	10-12
8 Auftauen	Alle tieftegrophrenen Speisen

N B: Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder bei Einstellung der Funktion „Gratin“ ist die Fettpfanne auf die unterste Führung zu schieben.

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, bitten wir Folgendes zu beachten:

• Wenden Sie sich ausschließlich an unsere anerkannten Kundendienst-Zentren.
• Verlangen Sie, dass nur Original-Ersatzteile verwendet werden.
• Bedienen Sie sich zur Positionsveränderung des Geräts stets der an den Seiten des Ofens eingekerbten Griffe. Sie vermeiden auf diese Weise Schäden an Personen oder am Gerät selbst.
• Das Gerät ist für den Einsatz im privaten Haushalt bestimmt; seine Eigenschaften dürfen nicht verändert werden.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.

Die elektrische Sicherheit dieses Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den einschlägigen Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. - Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Türteile sehr heiß. Vermeiden Sie demnach, diese zu berühren, und halten Sie Kinder vom Ofen fern.

Folgende Gefahrenquellen sollen für Kinder und unfähige Personen nicht zugänglich sein:

• die Bedienungselemente und das Gerät im allgemeinen;
• die Verpackung (Plastikbeutel, Nagel usw.) das Gerät während des Gebrauchs und auch sofort nach dem Gebrauch, da es sehr heiß werden kann; das Altgerät (bei einem solchen muss auch dafür gesorgt werden, dass keines seiner Bestandteile mehr eine Gefahrenquelle darstellen kann).

Vermeiden Sie:

• das Gerät mit feuchten Körperteilen zu berühren;
• das Gerät barfuß zu benutzen;
• den Stecker am Kabel oder am Gerät selbst aus der Steckdose zu ziehen;
• unsachgemäße und demnach gefährliche Eingriffe;
• die Be- und Entlüftungsschlitze zu verstopfen;
• dass das Kabel kleiner Elektrogeräte mit bereits Teilen des Backofens in Berührung kommt;
• das Gerät der Witterung (Regen, Sonne usw.) auszusetzen;
• den Backofen als Lagerungsstätte zu verwenden;
• den Gebrauch brennbarer Flüssigkeiten in seiner Höhe;
• den Einsatz von Adaptern, Vielfachsteckdosen und/oder Verlängerungen;
• Installations- und Reparationsversuche, ohne Fachpersonal anzufordern.

Fordern Sie absolut Fachpersonal an:

• für die Installation (gemäß den Anweisungen des Herstellers);
• bei Zweifeln hinsichtlich der Funktionseiste;
• wenn die Steckdose ausgetauscht werden muss, falls diese mit dem Gerätestecker nicht übereinstimmen sollte.

Fordern Sie den Einsatz von Technikern der vom Hersteller anerkannten Kundendienststellen an bei:

• Zweifeln hinsichtlich der Unversehrtheit des Gerätes nach Abnahme des Verpackungsmaterials;
• Beschädigung oder Austausch des Zufuhrkabels;
• Störungen oder schlechter Betriebsweise, und verlangen Sie den Einsatz von Original-Ersatzteilen.

Folgendes sollte befolgt werden:

• Verwenden Sie das Gerät für keine anderen Zwecke, als zum Garen von Speisen.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät nicht beschädigt wurde.
• Trennen Sie das Gerät bei Betriebsstörungen, vor der Wartung und Reinigung vom Stromnetz.
• Schalten Sie das Gerät vom Stromnetz ab, und drehen Sie den Gashahn (wenn vorgesehen) ab, wenn das Gerät nicht in Betrieb ist.
• Verwenden Sie Backofenhandschuhe.
• Fassen Sie den Griff stets in der Mitte an, da die Seitenteile durch eventuellen Heißluftaustritt äußerst heiß sein könnten.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf Position "●"/"o" befinden, wenn sich das Gerät nicht in Gebrauch befindet.
• Schneiden Sie vor der Entsorgung Ihres Altgerätes das (vom Stromnetz getrennte!) Elektrokabel ab.
• Der Hersteller kann für eventuelle, durch fehlerhafte Installation oder unsachgemäßen, falschen oder unangemessenen Gebrauch nicht haftbar gemacht werden.

Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen. Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht zur Verantwortung gezogen werden kann.

Wichtig: Vor jeder Einstellung, Wartung usw. muss der Backofen vom Stromnetz getrennt werden.

Installation der Einbaubacköfen

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank geeignete Merkmale aufweisen. Auf nachstehender Abbildung sind die jeweils für den Einbau in einen Unterbau oder in einen Hochschrank erforderlichen Abmessungen ersichtlich.

NB: Installation zwecks Energiedeklaration

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten aufliegt; sollte eine durchgehende Fläche als Auflage vorhanden sein, muss diese mit einem Ausschnitt von mindestens 45 x 560 mm versehen werden.

Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material beschaffen sein. Dies gilt besonders für Möbel aus Furnierholz, deren Leim einer Temperatur von 100°C standhalten muss.

Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit den Elektroteilen ausgeschlossen sein.

Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist.

Um eine korrekte Zentrierung zu gewährleisten, müssen die 4 seitlich am Backofen befindlichen Klampen mit den 4 Löchern des Rahmens in Übereinstimmung gebracht werden. Im Besonderen muss, bei einer Stärke der Umbauschrankwand von:

• 20 mm: der bewegliche Teil der Klampe abgenommen werden (Abb. A); 18 mm: die ersten, werkseitig bereits angebrachten Rillen genutzt werden (Abb. B); 16 mm: die zweite Rille genutzt werden (Fig. C).

Abb. A

Abb. B

Abb. C

Zur Befestigung des Backofens am Möbel öffnen Sie die Backofentür und befestigen Sie ihn dann mittels 4 Holzschrauben, die in die 4 im Backofenrahmen befindlichen Löcher einzuschrauben sind.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf dem Gerät) und in der Bedienungsanleitung angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün.

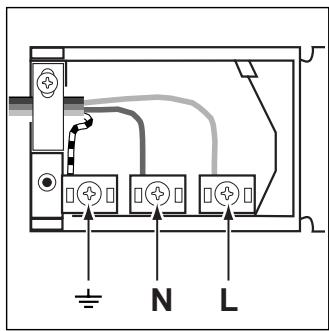

Verlegen des Netzkabels

Öffnen des Klemmengehäuses:

• Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an.
• Ziehen Sie den Deckel des Klemmengehäuses ab. Verlegen Sie nun das Versorgungskabel wie folgt:
• Die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N- 1/2 herausschrauben; die Drähte unter Beachtung der entsprechenden Farben unter den Schraubenköpfen befestigen: Blau (N), Braun (L), Gelb/Grün
• Das Versorgungskabel in der entsprechenden Kabelklemme befestigen und den Deckel schließen.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer Mindestöffnung von 3 mm, der der Strombelastung und den geltenden Richtlinien entspricht, zwischenzuschalten (der Erdleiter darf nicht durch den Schalter unterbrochen werden).

Das Versorgungskabel muss so verlaufen, dass es an keiner Stelle eine Temperatur erreicht, die 50°C über der Raumtemperatur liegt.

Bevor der Anschluss vorgenommen wird, beachten Sie, dass:

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden; im Zweifelsfalle ist eine Kontrolle durch Fachpersonal anzufordern. Der Hersteller kann für eventuelle durch Fehlen einer Erdungsanlage verursachte Schäden nicht zur Verantwortung gezogen werden. - Vor Anschluss des Gerätes kontrollieren Sie, dass die auf dem Typenschild (befindlich auf dem Gerät und/oder auf der Verpackung) angegebenen Daten mit denen des Stromversorgungsnetzes übereinstimmen. - Vergewissern Sie sich davon, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie einen Fachmann zu Rate. - Falls Steckdose und Stecker des Gerätes nicht übereinstimmen sollten, ist die Steckdose von einem Fachmann durch eine andere geeigneten Typs zu ersetzen. Derselbe muss bei der Gelegenheit auch überprüfen, dass der Steckdosen-Kabelquerschnitt der Leistungsaufnahme des Gerätes entspricht. Allgemein ist die Verwendung von Adaptern, Vielfachsteckdosen und/oder Verlängerungen nicht ratsam. Falls deren Gebrauch jedoch unvermeidlich sein sollte, dürfen nur Einfach- oder Vielfachadapter und Verlängerungen verwendet werden, die den geltenden Sicherheitsvorschriften entsprechen; achten Sie darauf, dass die auf dem Einfachadapter und den Verlängerungen angegebene Stromleistungsgrenze und die auf dem Vielfachadapter angegebene Höchstleistungsgrenze nicht überschritten wird. Stecker und Steckdose müssen leicht zugänglich sein.

Nutzabmessungen des Backofens:

Breite: cm 43,5

Tiefe: cm 40

Höhe: cm 32

Nutzvolumen des Backofens:

Liter 56

ENERGIE-ETIKETT

Richtlinie 2002/40/CE über die Etikettierung von

Elektrobacköfen

Norm EN 50304

Energieverbrauch Natürliche Konvektion

Heizfunktion: Traditionell

Deklarierte Energieverbrauchsklasse Erzwungene Konvektion

Heizfunktion: Backen

230V ~ 50Hz 2800W

Versorgungsspannung und -frequenz:

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

- 2002/96/EC

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
