BEDIENUNGSANLEITUNG AD 1600 HOTPOINT

Installations- und Bedienungsanleitungen

Waschmachine

Start/Reset (Départ/Annulation)

Bedienungsanleitungen

Die Gewebe und ihre Geheimnisse

Ratschläge für optimale Waschergebnisse

MARGHERITA DIALOGIC, es entsteht der neue interaktive Dialog

■ Wäschwirkungsklasse A bei 40°C

Dererste

Waschvollautomat, der

schon bei 40°C perfekt

rein wäscht

Cachemire Gold

Der erste

Waschvollautomat,

dem die Auszeichnung

"The Woolmark Com-

pany" zuteil wurde

■ Ökologisches Spülen

Der erste

Waschvollautomat,

der sämtliche

Waschmittelrückstände

beseitigt

Leitfaden zum Gebrauch Ihrer

MARGHERITA DIALOGIC

Erkunden Sie hier die 1.1 Argumente, die auf nachfolgenden Seiten dieses Handbuches näher erklärt werden. Lesen Sie diese, merken Sie sich diese und haben Sie viel Spaß dabei; Sie werden viele kleine Geheimnisse entdecken, die Ihnen dazu verhelfen, besser und müheloser zu waschen und Ihren Waschvollautomaten länger zu erhalten.

1. Installation und Umzug (Seite 38)

Die Installation, sei es die eines neuen Gerätes oder die nach einem Umzug, ist die wichtigste Voraussetzung für die optimale Betriebsweise Ihrer MARGHERITA DIALOGIC. In jedem Falle ist sicherzustellen:

1. dass die Elektroanlage den einschlägigen Vorschriften entspricht;
2. dass Versorgungs- und Ablaufschläuche vorschriftsmäßig angeschlossen wurden. Verwenden Sie niemals bereits gebrauchte Schläuche;
3. dass der Waschmaschine eben aufgestellt wurde. Es macht sich belohnt: durch längere Lebensdauer und beste Wasch wirkung;
4. dass die auf der Rückwand des Waschmaschine befindlichen Trommel-Befestigungsschrauben abgenommen wurden.

2. Was darf in die Waschmaschine und wie setzen Sie Ihre MARGHERITA DIALOGIC in Betrieb? (Seite 30)

Ein korrektes Sortieren Ihrer Wäsche ist nicht nur für ein optimales Waschergebnis von äußerster Wichtigkeit, sondern auch für die Lebensdauer des Gerätes. Lernen Sie die wichtigen Kniffe und Tips, die beim Wäschesortieren zu beachten sind: Farben, Gewebeart, Neigung zu Flusenbildung sind die wichtigsten Kriterien.

3. Leitfaden zur Verdeutlichung der Etiketten (Seite 33)

Die auf den in jedem Kleidungs- bzw. Wäschestück befindlichen Etiketten abgebildeten Symbole sind leicht verständlich und äußerst wichtig für ein optimales Waschergebnis. In diesem Abschnitt erhalten Sie einige Tips zu den empfohlenen Temperaturen, der Art der Behandlung, der Bügelweise.

4. Praktische Ratschläge um Fehler zu vermeiden (Seite 34)

Einmal waren es unsere Großmütter, die uns mit guten Ratschlägen zur Seite standen, außerdem gab es damals noch keine Kunstfasern: Heute ist es nicht mehr so einfach. Aber es gibt MARGHERITA DIALOGE, die Ihnen mit guten Ratschlägen zur Seite steht. Sie können sogar Wollwäsche und Kaschmir bedenkenlos in der Maschine waschen.

5. Die Waschmittelschublade (Seite 35)

Wo und wie werden Reiniger und eventuelle Zusätze eingefüllt?

6. Machen Sie sich mit der Schalterblende vertraut (Seite 31 - 32)

Die Schalterblende Ihrer MARGHERITA DIALOGICA ist klar und übersichtlich. Rasch übersehen Sie, welches Waschprogramm zu wählen ist und wie es abgerufen werden kann, vom energischsten Vollwaschprogramm bis hin zum Schonprogramm für Cachemir. Sie werden sehen, es wird ganz leicht sein.

GIC 1 2 3 = 4 = 5 9 7 6 8 = 7 =

7. Leitfaden zur Wahl der Programme Ihrer Margherita (Seite 32)

Eine einfache, praktische, übersichtliche Tabelle hilft Ihnen bei der Wahl der Temperaturen, des geeigneten Waschmittels und eventueller Zusätze. Eine korrekte Wahl dieser Komponenten, eine angemessene Dosierung des Waschmittels sind eine Garantie für optimale Waschergebnisse. Sie sparen Zeit, Wasser und Strom, Tag für Tag.

8. Reinigung und Pflege (Seite 39)

Margherita ist Ihre Freundin: Sie verlangt nur einige kleine Aufmerksamkeiten und dankt Ihnen dafür mit Treue und Zuverlässigkeit. Pflegen Sie sie, und Sie werden noch lange Freude an Ihrer Maschine haben.

9. Probleme und Lösungen (Seite 36 und 37)

Bevor Sie den Einsatz eines Technikers anfordern, lesen Sie diesen Abschnitt: Für vieles findet sich eine einfache, sofortige Lösung. Sollten Sie jedoch keine geeignete Lösung finden, dann fordern Sie den Ariston-Kundendienst an, der für eine sofortige Behebung einer jeden Betriebsstörung sorgen wird.

10. Technische Eigenschaften (Seite 37)

Hier finden Sie die technischen Daten Ihres Vollwaschautomaten: Modellkennzeichen, Daten für den Elektro- und Wasseranschluss, Abmessungen, Kapazität, Schleudertouren und Übereinstimmungs-erklärung mit den italienischen und europäischen Richtlinien und Vorschriften.

11. Ihre Sicherheit und die Ihrer Kinder (Seite 40)

Hier finden Sie unentbehrliche Ratschläge für Ihre Sicherheit und die Ihrer Familie. Die wichtigste Voraussetzung!

Was darf in die Waschmaschine?

Sie können viel dazu beitragen, dass Ihre Wäsche besonders rein wird, noch bevor der Waschvorgang beginnt. Trennen Sie die Wäsche nach Farben und Material. Kontrollieren Sie die Wäscheetiketten und befolgen Sie die dort aufgezeichneten Waschanleitungen. Geben Sie abwechselnd kleine und große Wäschestücke in die Wäschetrommel.

Vor dem Waschen.

Trennen Sie die Wäsche nach Material und nach Farbfestigkeit: strapazierfähige Stoffe sollten nicht gemeinsam mit Feinwäsche gewaschen werden.

Helle Farben müssen stets von dunklen getrennt gewaschen werden.

Entleeren Sie alle Taschen (Kleingeld, Papier, Geldscheine und Kleingegenstände) und kontrollieren Sie auch die Knöpfe. Wenn ein Knopf lose ist, nehmen Sie ihn ab oder nähen Sie ihn fest, denn er könnte beim Waschen abspringen.

Die Wäscheetiketten verraten Ihnen alles.

Kontrollieren Sie stets die Wäscheetiketten: hieraus gehen alle Informationen zum Wäsche- oder Kleidungsstück hervor, auch wie es am besten gewaschen wird.

Auf Seite 33 wird die „Geheim-sprache" aller Wäscheetiketten entschlüsselt. Die Angaben, die Sie dort finden, sind überaus nützlich, um Ihre Wäsche materialgerecht zu waschen und lange Ihre Freude daran zu haben.

Wie setzen Sie Ihre

MARGHERITA DIALOGIC in Betrieb?

Stellen Sie sofort nach der Installation einen Waschzyklus ein. Drehen Sie hierzu den Schalterknopf ganz nach links und wählen Sie eine Temperatur von 90°C.

Es ist wichtig, dass Sie Ihre MARGHERITA DIALOGIC richtig in Betrieb nehmen, und zwar nicht nur, um eine gute Waschqualität zu garantieren, sondern auch um Probleme am Gerät zu vermeiden und somit seine Lebensdauer zu verlängern. Nachdem Sie die Wäsche, das Waschpulver und eventuelle Zusätze in den Waschvollautomaten gegeben haben, kontrollieren Sie stets, ob

Für Feinwäsche:

Geben Sie Ihre

Unterwäsche,

Damenstrümpfe und andere Feinwäsche in ein Stoffsäckchen, um sie zu schützen.

1. die Tür gut geschlossen ist.

2. der Stecker in der Steckdose ist.

3. der Wasserhahn auf ist.

Am Ende des Waschganges warten Sie, bis das Symbol 📄 erlischt und die Schrift END erscheint.

Dann schalten Sie Ihre MARGHERITA DIALOGE aus, indem Sie die Einschalttaste (On/Off) C drücken, so dass sie auf OFF steht. Nun können Sie die Tür ohne Gefahr öffnen. Lassen Sie die Tür immer einen Spalt weit offen stehen, nachdem Sie die Wäsche herausgenommen haben, so dass die Feuchtigkeit, die sich angesammelt hat, verdunsten kann.

Gleichmäßige Gewichtsverteilung.

Dieser Waschvollautomat ist mit einer speziellen elektronisch gesteuerten Vorrichtung ausgestattet, wodurch das Gewicht der Wäsche stets gleichmäßig verteilt wird: vor dem Schleudern sorgt diese Vorrichtung dafür, dass die Wäsche so gleichmäßig wie möglich in der Wäschetrommel

Die Wäschestücke nach Gewebe, Farbe und Flusenbildung zu trennen, ist ein wichtiger Schritt, um gute Waschergebnisse zu erzielen.

angeordnet wird, natürlich immer so weit es der Wäschetyp und die anfängliche Lage gestatten. Dies ist auch der Grund dafür, weshalb diese Waschmaschine auch bei höchster Drehzahl nicht vibriert und somit äußerst geräuscharm ist.

Schließen Sie stets den Wasserhahn.

Hinweis: Falls es zu einem Stromausfall kommt oder die Waschmaschine während des Waschganges abgeschaltet wird, bleibt das ausgewählte Programm gespeichert.

So können Sie die gängigsten Flecken entfernen:

Tinte und Kugelschreiber: Betupfen Sie den Fleck mit einem Wattebausch, den Sie mit Methylalkohol oder mit 90°igem Alkohol getränkt haben.

Teer: Betupfen Sie den Fleck mit frischer Butter, danach fahren Sie mit Terpentin darüber und waschen das Ganze dann sofort aus.

Wachs: Schaben Sie erst das feste Wachs ab und legen Sie dann den Fleck zwischen zwei Löschblätter: nun bügeln Sie mit dem heißen Bügeleisen darüber. Daraufhin wischen Sie den Fleck noch mit einem Wattebausch mit Farblösungsmittel oder mit Methylalkohol ab.

Kaugummi: Reiben Sie den Kaugummi mit Nagellackentferner ab und trocknen Sie das Ganze dann mit einem sauberen Lappen nach.

Schimmel: Baumwolle und weißes Leinengewebe geben Sie in eine Lösung von 5 Teilen Wasser, einem Teil Bleichmittel und einem Esslöffel Essig, danach sofort auswaschen. Für alle übrigen weißen Gewebe verwenden Sie Wasserstoffperoxyd (1:10) und waschen daraufhin sofort das Gewebe aus.

Lippenstift: Reiben Sie den Fleck mit Äther ab, wenn es sich um Wolle oder Baumwolle handelt. Bei Seide verwenden Sie Trichloräthylen.

Nagellack: Legen Sie das Gewebe mit dem Fleck nach unten auf ein Löschblatt, tränken Sie das Ganze mit Nagellackentferner und verschieben Sie den Fleck stets, wenn sich das Löschpapier färbt.

Gras: Betupfen Sie den Fleck mit einem Wattebausch, den Sie mit Methylalkohol getränkt haben.

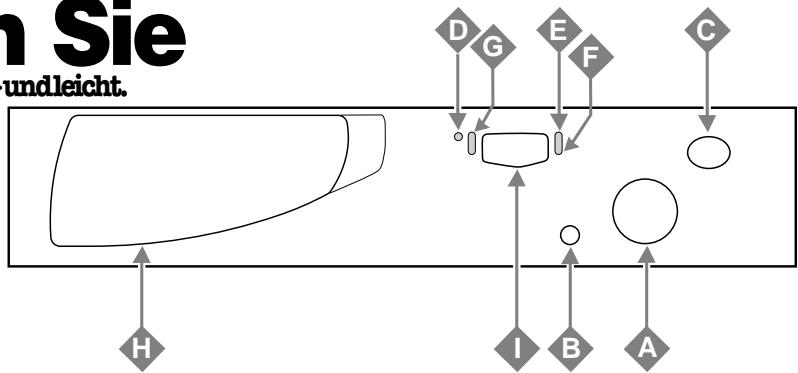

Machen Sie sich mit der Schalterblende vertraut

Hier bestimmen Sie

Die Wahl des geeigneten Programms ist absolut wichtig- und leicht.

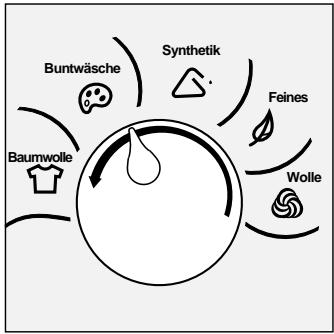

Wählschalter

Wählen Sie über den Drehschalter das zarteste Gewebe, das sich unter den in die Waschtrommel geladenen Wäschestücken befindet, Ihre MARGHERITA DIALOGIC stellt für Sie das zur Pflege Ihrer Wäschestücke geeignetste Waschprogrammein. Drehen Sie den Währschalter nach links, erzielen Sie eine intensivere Waschkraft.

Der Bereich Feines eignet sich besonders für Seide und Gardinen.

Start /Reset

Mit Hilfe dieser Taste können Sie das eingestellte Spülprogramm starten oder unterbrechen. Bei kurzem Drücken wird die Funktion Start ausgeführt, bei längerem Drücken von mindestens 3 Sekunden wird die Funktion Reset ausgeführt. Nach dem Start hat die Positionsänderung des Drehknopfes keinen Einfluss mehr auf den Spülvorgang.

EIN/AUS (ON/OFF)

Befindet sich die Taste C gedrückt, ist Ihr Waschvollautomat eingeschaltet, ist diese nicht gedrückt, ist Ihr Waschvollautomatausgeschaltet. Ein Ausschalten des Geräts bewirkt kein Löschen des gewählten Programms.

Der Reinigerbehälter mit der Kammer für Bleichmittelzusätze befindet sich hier.

Über diese Taste können Sie den Start eines Programms um 1 - 24 Std. im Voraus programmieren. Die Aktivierung dieser Option wird durch das Aufleuchten des Symbols ☑ und der Einblendung der bis zum Start des Waschvorgangs noch verbleibenden Zeit angezeigt.

Temperatur

Über diese Taste kann die für das gewählte Programm eingestellte Temperatur bis zum Kaltwaschen (OFF) herabgesetzt werden. Ein weiterer Druck auf die Taste ermöglicht (wo vorgesehen) Temperatureinstellungen von 90°C auf 60°C. Diese Option gilt für alle Waschprogramme.

Schleudereinstellung © Über diese Taste können die für das entsprechende Waschprogramm eingestellten Schleudertouren bis zur gänzlichen Ausschaltung des Schleudervorgangs (OFF) herabgesetzt werden.

Delay timer (Startvorwahl)

den

-24

on

en.

tion

des

der

der text

cart

och

-

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

das

ellte

chic hon

nen

[Non-Text]

aste

en)

chy von

von

[Non-Text]

alle

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

fiir

ch

CH-

ten

zur

des

des EE)

Γ)

[Non-Text]

8:00 € Kg

Mode M / Select S

Drücken Sie auf die Taste Ⓜ, können sämtliche Optionen auf dem Display abgelesen werden. Schalten Sie auf die gewählte Option: das Symbol blinkt, die Anzeige OFF wird eingeblendet, drücken Sie nun auf ⚫, um auf ON umzuschalten.

Um die Einstellung zu bestätigen, und zur nächsten Option überzugehen, drücken Sie erneut auf Ⓜ.

Das Gerät speichert auf alle Fälle die letzte Wahl, auch wenn für einige Sekunden keine Taste gedrückt wird.

Auf dem Display werden die eingestellten Optionen angezeigt, und leuchten während der gesamten Waschdauer.

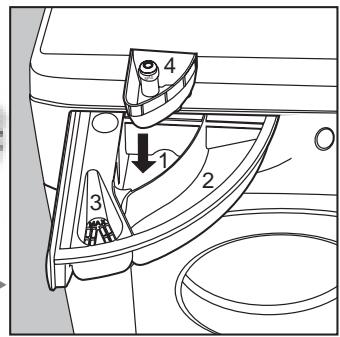

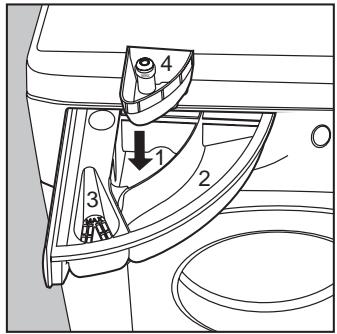

Waschmittelschublade

Diese ist in 3 Kammern unterteilt: 1. Waschmittel für die Vorwäsche; 2. Waschmittel für den Hauptwaschgang; 3. Weichspüler.

Der Waschvollautomat ist außerdem mit einer zusätzlichen Kammer 4 (als Beipack) für Bleichmittel ausgestattet, die in die Kammer 1 eingesetzt werden kann.

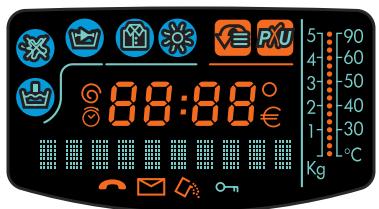

Display

Nur die Optionen leuchten auf, die sich auf das gewählte Waschprogramm beziehen, demnach können auch nur diese eingestellt werden.

Die auf dem Display angezeigten Optionen, die durch Druck auf die Taste Ⓜ eingestellt werden können, sind folgende:

Vorwäsche

Durch Druck auf die Taste Ⓜ kann die gewünschte Funktion eingestellt werden.

Über diese Funktion kann bei allen Waschprogrammen die Vorwäsche aktiviert werden. Eine Ausnahme machen die Woll- und Spezialprogramme ✅.

Zum Abruf halten Sie die Taste Ⓧ so lange gedrückt, bis ON angezeigt wird.

Die Aktivierung der Option wird durch Aufleuchten des Symbols angezeigt.

Anmerkung: Diese Funktion kann nicht zusammen mit der Option

Flecken gewählt werden.

Flecken ✉ (siehe Seite 35)

Durch Druck auf die Taste 📂 kann die gewünschte Funktion eingestellt werden.

Wird diese Option abgerufen, wäscht Ihr Waschvollautomat ganz besonders intensiv, zur Optimierung der Wirkung der flüssigen Zusätze, wodurch auch die hartnäckigsten Flecken beseitigt werden.

Zum Einschalten der Funktion halten Sie die Taste ⚫ solange gedrückt, bis ON angezeigt wird. Die Aktivierung dieser Option wird durch Aufleuchten des Symbols ✉ angezeigt.

Anmerkung: Zu dieser Funktion kann die Option Vorwäsche und Bügelleicht nicht zugeschaltet werden.

Kurz

Durch Druck auf die Taste Ⓜ kann die gewünschte Funktion eingestellt werden.

Diese Funktion ermöglicht Ihnen, für die kurze Wäschezwischendurch, die Dauer des Waschprogrammsum 30% zu kürzen.

Zum Einschalten der Funktion halten Sie die Taste ☉ solange gedrückt, bis ON angezeigt wird. Die Aktivierung dieser Option wird durch Aufleuchten des Symbols ☎ angezeigt.

Anmerkung: Diese Funktion kann nicht zusammen mit den Programmen für Wolle und Feines eingesetzt werden.

Bügelleicht

Durch Druck auf die Taste 📂 kann die gewünschte Funktion eingestellt werden.

Wählen Sie diese Option, wird Ihre Wäsche schonend und knitterfrei gewaschen, und ist demnach leicht zu bügeln.

Je nach Gewebeart optimiert Ihr Waschvollautomat die Waschbedingungen des jeweiligen Programms.

Zur Aktivierung dieser Option halten Sie die Taste ⑤ solange gedrückt, bis ON angezeigt wird.

Bei den Programmen für Synthetik und Feines wird das Waschprogramm unterbrochen, das Wasser wird nicht abgepumpt, die Wäsche bleibt demnach im letzten Aufwaschwasser liegen.

Um das Waschprogramm abzuschließen, drücken Sie die Taste Start.

Die Aktivierung dieser Option wird durch Aufleuchten des Symbols angezeigt.

Anmerkung: Diese Funktion kann nicht zusammen mit der Option Flecken gewählt werden.

Besondere

Durch Druck auf die Taste Ⓜ kann die gewünschte Funktion eingestellt werden.

Wird diese Funktion gewählt, werden folgende Optionen eingeblendet:

• Besondere (OFF)
• Nur spülen
• Nurschleudern
• Ablauf

Zur Wahl des gewünschten "Besondere" drücken Sie die Taste Ⓢ, und zur Bestätigung der Wahl die Taste Ⓜ.

Soll kein Spezialprogramm zugeschaltet werden, dann drücken Sie die Taste Ⓗ sobald die Anzeige "Besondere" (OFF) eingeblendet wird.

Einstellungen

Werden die Tasten ⑤ und Ⓤ für mindestens 4 Sekunden gleichzeitig gedrückt, wird das Menü zur Display-Individualisierung angezeigt, aus dem Sie die Sprache und die Display-Helligkeit auswählen können.

Es erscheint die Anzeige "LANGUE" (SPRACHE), drücken Sie die Taste ⑤, wird die voreingestellte Sprache eingeblendet. Soll diese geändert werden, können die zur Verfügung stehenden Sprachen über die Taste ⑤ abgerufen werden, wählen Sie Ihre Sprache und bestätigen Sie Ihre Wahl durch Druck auf die Taste ⑥.

Zur Regulierung der Helligkeit halten Sie für mindestens 4 Sekunden die Tasten Ⓤ und Ⓤ gleichzeitig gedrückt. Es erscheint die Anzeige "LANGUE" (SPRACHE), drücken Sie Ⓜ um die Anzeige "LUMINOSITE ECRAN" (DISPLAYHELLIGKEIT) abzurufen.

Drücken Sie auf Ⓐ, um die eingestellte Helligkeit ablesen zu können, möchten Sie diese ändern, wählen Sie über Ⓐ eine der 3 Helligkeitsgrade und stellen Sie die gewünschte Helligkeit über Ⓜ ein.

Zusätzliche Anzeigen:

Nach dem ersten Waschgang.... wird für 10 Sekunden der Härtegrad des Wassers eingeblendet, der zur Bestimmung der einzufüllenden Reinigermenge zugrunde gelegt werden kann:

Niedrig Mittel Hoch

und daraufhin:

• die Anzeige des eingestellten Bereichs (BAUMWOLLE, BUNTWÄSCHE, SYNTHETIK, FEINES und WOLLE)
  • die Temperatur des eingestellten Programms
  • die empfohlene Beladungsmenge:

- nach Drücken der Option Start wird die geschätzte Dauer des Waschgangs eingeblendet, wurde die Option Delay timer ☺ gewählt, wird die bis zum Start noch verbleibende Zeit angezeigt.

Während des Waschvorgangs.... werden folgende Anzeigen eingeblendet:

• die Restzeit
- die Temperatur, während der Aufheizphase (auf der Skala rechts auf dem Display); und nach Abschluss der Heizphase und während des gesamten Programmablaufs das Gewicht der geladenen Wäschemenge:

• der Programmablauf (Vorwäsche, Heizen...)
• die gewählten Optionen

Türsicherung

Das leuchtende Symbol Ⓞ zeigt an, dass die Türe blockiert ist, um zu frühes Öffnen zu verhindern. Warten Sie, bis das Symbol Ⓞ erlischt, bevor Sie die Tür öffnen.

Fehler-Code

Falls es zu einer Störung kommt wird ein Code angezeigt, der dem Kundendienst mitzuteilen ist (z.B.: F-01).

Ende des Waschprogramms

Nach Ablauf des gesamten Waschprogramms erscheint die Anzeige END.

Wurde zuviel Waschmittel eingefüllt, leuchtet das Symbol

Ihr Waschvollautomat gewährleistet trotzdem ein perfektes Spülergebnis.

HYDROSTOP

Zur Pflege Ihrer Wäsche stücke unterbricht Ihr Waschvollautomat in einigen Fällen das Programm, ohne das Wasser abzupumpen. Ihre Wäsche bleibt so im Wasser liegen. Drücken Sie auf (s), um das Programm abzuschließen.

Demo Mode

Das Gerät ist mit einer Vorführanzeige ausgestattet. Erscheint während der auf dem Display eingeblendeten Anzeigen die Anzeige "DEMO MODE" (Vorführmodus), dann schalten Sie diese ganz einfach ab. Verfahren Sie hierzu wie folgt: - Schalten Sie das Gerät über die Taste ON/OFF (C) aus. - Halten Sie die Taste Start/Reset (B) gedrückt und schalten Sie gleichzeitig das Gerät wieder ein.

Von nun an wird die Vorführanzeige nicht mehr eingeblendet.

Spezial-Waschprogramme

Wäschwirkungsklasse A bei 40°C: MARGHERITA DIALOGIC stellt Ihnen ein Spezialprogramm zur Verfügung, dank dessen Sie auch bei niedrigen Waschtemperaturen beste Waschergebnisse erzielen.

Die Ergebnisse sind die, die Sie normalerweise nur bei 60°C verzeichnen können, dank der Effizienz Ihres Waschvollautomaten sowie der Verlängerung der Waschdauer.

Um dieses Programm einzustellen, stellen Sie den Zeiger des Wählschalters ganz nach links und bringen Sie die Waschtemperatur auf 40°C. Auf dem Display wird die Anzeige "Wäschwirkungsklasse A" eingeblendet.

Schnelle Wäsche: MARGHERITA DIALOGIC Ihre Margherita Dialogic stellt Ihnen ein Spezialprogramm zur Verfügung, das es Ihnen ermöglicht, leicht verschmutzte Wäsche in kurzer Zeit wirtschaftlich zu waschen. Es können Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide), bei einem maximalen Beladungsgewicht von 3 kg zusammen gewaschen werden. Mit diesem Programm sparen Sie Zeit und Energie, denn die Waschzeit beträgt nur ca.

30 Minuten. ES IST RATSAM, FLÜSSIGE WASCHMITTEL EINZUSETZEN.

Um dieses einzustellen, bringen Sie den Zeiger des Drehschalters auf eine beliebige Einstellung innerhalb des Bereichs Synthetik, wählen eine Temperatur von 30°C und aktivieren die Option Kurz 🔒. Auf dem Display wird die Anzeige "SCHNELLE WÄSCHE" eingeblendet.

Anmerkung: Diese Programme wurden so gestaltet, dass Spitzenleistungen gewährleistet werden und können demnach nicht geändert werden. Eine Ausnahme bildet die Schleudergeschwindigkeit, die herabgesetzt werden kann, sowie der Start, den Sie im Voraus programmieren können.

Leitfaden zur Verdeutlichung der Wäscheetiketten

Prägen Sie sich diese wenigen Symbole ein. Ihre Wäsche wird es Ihnen danken, sie wird sauberer, hält länger, bleibt formschön und auch Ihr Waschvollautomat wird sein Bestes geben.

Innerhalb Europas sprechen die auf den Wäscheetiketten abgebildeten Symbole "dieselbe Sprache". Versuchen Sie, diese zu verstehen und sich diese zu eigen zu machen, sie werden Ihnen eine wertvolle Stütze sein bei der korrekten Behandlung Ihrer Kleider und Wäscheteile.

Sie werden in fünf Kategorien unterteilt, und beziehen sich auf: Waschen ☐, Bleichen △, Bügeln △, chem. Reinigen ○ und Trocknen □.

Praktische Ratschläge

Ziehen Sie Oberhemden und Blusen auf links.

Entleeren Sie alle Taschen.

Kontrollieren Sie stets die Etiketten.

Füllen Sie große und kleine Wäscheteile abwechselnd in die Wäschetrommel.

Wählen Sie die richtige Temperatur

Vergleichen Sie die Etiketten mit den Symbolen dieser Tabelle: Ihre Wäsche wird es Ihnen danken, sie wird sauberer, hält länger, bleibt formschön und auch Ihre MARGHERITA DIALOGIC wird ihr Bestes geben.

(Waschen)Waschen —	(Kadel)Chloren	(Zackel)Bügeln	(Gadwelt)Cheinesche Reinigung	(Kadel)Trocknung
Energisch Mild				Hohetemp-eratur Mäßige temperatur
95 Waschen bei 95°	Cl Chlorbleiche möglich	Heiß bügeln max 200°C	A Mit allen Lösemitteln	Trocknen in Wäsche-trocknern möglich
60 Waschen bei 60°	Chlorbleiche nicht möglich	Mäßig heiß bügeln max 150°C	P Mit Perchlorat Flugbenzin, reinem Alkohol, R111 und R113	Trocknen in Wäsche-trocknern nicht möglich
40 Waschen bei 40°		Bügeln max 110°C	F Mit Flugbenzin, reinem Alkohol, und R113	Ausgebreitet trocknen
30 Waschen bei 30°		Nicht bügeln	Keine chemische Reinigung möglich	Aufgehängt trocknen (nicht geschleudert)
Handwäsc-he				Auf Kleiderbügel trocknen
Nicht waschen

Praktische Ratschläge um Fehler zu vermeiden

■ Waschen Sie in der Maschine keine Wäsche, die ungesäumt, ausgefranst oder zerrissen ist. Gegebenenfalls sind solche Teile in einem Kissenbezug zu waschen. Waschen Sie Buntwäsche nicht mit Weißwäsche zusammen.

Achten Sie auf das Gewicht! Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden:

Widerstandsfähige Gewebe:

max. 5,5 kg

Kunstfasergewebe:

max. 2,5 kg

Feinwäsche:

max. 2 kg

Reine Wolle:

max. 1 kg

■Wie schwer ist Wäsche?

1 Bettuch 400-500 gr

1 Kissenbezug 150-00 gr

1 Tischdecke 400-500 gr

1 Bademantel 900-1.200 gr

1 Handtuch 150-250 gr

■ Farbige T-Shirts, bedruckte T-Shirts und auch Oberhemden und Blusen bleiben längerschön, wenn sie vor dem Waschen auf links gezogen werden.

T-Shirts und Sweatshirts sollten stets von links gebügelt werden.

■ Vorsicht bei Overalls.

Die weit verbreiteten und gern getragenen Overalls des Typs "Arbeiteranzug" haben Träger mit Schnallen und Haken, die nicht nur die Wäschetrommel, sondern auch die anderen Wäschestücke

beschädigen könnten. Stecken Sie sie vor dem Waschen in die Brusttasche und befestigen Sie diese mit Sicherheitsnadeln, um jegliche Gefahr auszuschließen.

■Urlaub: Stecker herausziehen!

Bevor Sie in Urlaub fahren, empfiehlt es sich, den Stecker aus der Steckdose zu ziehen, den Wasserhahn abzudrehen und die Tür offen, oder zumindest etwas vorstehen zu lassen. Hierdurch bleiben Wäschetrommel und Gummimanschette trocken, wodurch die Bildung unangenehmer Gerüche vermieden wird.

WOLLWASCHGANG

Um bestmögliche Waschergebnisse zu erzielen empfiehlt sich der Einsatz eines Spezialwaschmittels. Achten Sie auch darauf, die Lademenge von 1 kg Trockenwäsche nicht zu überschreiten.

Wie wasche ich

Gardinen.

Da Gardinen sehr leicht knittern, sollten diese zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel gewaschen werden. Waschen Sie diese allein und achten Sie darauf, dass das Gesamtgewicht die Hälfte der maximalen Lademenge nicht übersteigt. Stellen Sie das Spezialprogramm ein, das ein automatisches Ausschließen der Schleuder vorsieht.

■ Skijacken und Anoraks.

Auch Skijacken und Anoraks können in der Maschine gewaschen werden, wenn essich um Gänse- oder Entendaunenfedern handelt. Wichtig ist, dass das Gerät nicht mit einem Gewicht von 5,5 kg beladen wird, sondern höchstens 2/3 kg, und dass der Spülgang ein oder zweimal wiederholt wird, und ein sanfter Schleudergang eingeschaltet wird.

Tennisschuhe.

Entfernen Sie eventuelle Schlammreste. Tennisschuhe können zusammen mit Jeans und ähnlichen widerstandsfähigen Wäschestücken gewaschen werden. Zusammen mit Weißwäsche sollten sie jedoch nicht gewaschen werden.

EXKLUSIV

Cachemire Gold: So schonend wie Waschen von Hand

Der erste Waschvollautomat, dem die Auszeichnung "The Woolmark Company" zuteil wurde.

Das Cachemir Gold - Waschprogramm wurde geschaffen, um auch Woll- oder die noch empfindlicheren und kostbaren Cachemire-Teile in der Maschine waschen zu können. Das Wollwaschprogramm der Waschmaschinen, die von der Firma Merloni Elettrodomestici hergestellt werden, wurde von Woolmark

für Kleidungsstücke der Marke Woolmark, die laut Wäschezeichen per Hand gewaschen werden sollen, erfolgreich getestet. Es handelt sich um das erste schonende Handwaschprogramm, das von Woolmark akzeptiert wird. (M.00221) Ein solches Ergebnis konnte nur dank einer Schleudertour

von 90 U/min erzielt werden, was eine Faserreibung verhindert.

Verwenden Sie das Programm für all jene Teile, die als Handwäsche (Bottich mit eingetauchter Hand) ausgezeichnet sind.

Zur Pflege von Wollteilen empfiehlt sich der Einsatz von Spezialwaschmittel.

Wichtige Regeln für ein besseres Waschergebnis

Das Geheimnis der Waschmittelschublade

Der erste Geheimtip ist der leichteste: die Waschmittelschublade öffnet sich, indem Sie sie nach außen drehen.

Geben Sie das Waschmittel und eventuelle Zusätze gemäß den Mengenangaben des Herstellers in die entsprechende Kammer: normalerweise finden Sie alle Informationen auf der Verpackung. Die Waschmittelmenge ändert sich je nach Wäschemenge, nach dem Härtegrad des Wassers und nach der Verschmutzung der Kleider. Mit ein bißchen Erfahrung werden Sie lernen, die Mengen fast automatisch zu dosieren: damit werden auch Sie Ihren Geheimtip haben.

Bevor Sie das Waschmittel für die Vorwäsche in Kammer 1 geben, vergewissern Sie sich, dass die Zusatzkammer 4, die dem Bleichen vorbehalten ist, nicht darin ist.

Wenn Sie Weichspüler in die Kammer3 geben, achten Sie darauf, dass dieser nicht über das Gitter austritt. Der Waschvollautomat entnimmt den Weichspüler bei jedem Waschprogramm automatisch.

Flüssigwaschmittel werden in Kammer 2 gegeben, aber erst kurzvordem Einschalten der Waschmaschine.

Vergessen Sie nicht, dass Flüssigwaschmittel besonders geeignet sind für Waschprogramme bis zu 60 Grad und für all jene Programme, die keine Vorwäsche benützen.

Sie finden sowohl Flüssigwaschmittel als auch Waschpulver mit speziellen Dosierbechem im Handel, die direkt in die Wäschetrommel gegeben werden, so wie auf der Packung beschrieben.

Verwenden Sie nie Waschmittel für die Handwäsche, denn sieschäumen zu stark, was dem Waschvollautomaten gegebenenfalls schaden könnte. Davon ausgenommen sind die Waschmittel, die speziell sowohl für die Handwäsche als auch für die Waschmaschine geeignet sind.

Und nun noch ein letzter Geheim-tip: wenn Sie mit kaltem Wasser waschen, reduzieren Sie stets die Waschmittelmenge; im kalten Wasser löst es sich nämlich schlechter auf als im warmen, daher wäre ein Teil verschwendet.

Die Waschmittelschublade ist ausziehbar. Wenn Sie sie reinigen wollen, brauchen Sie sie nur herauszuziehen, indem Sie sie leicht anheben und dann nach außen ziehen, so wie in der Abbildung dargestellt; daraufhin stellen Sie sie einige Zeit lang unter fließendes Wasser.

Waschpulver für die Vorwäsche (kein Flüssigwaschmittel)

In Kammer 2:

Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

In Kammer 3:

Zusätze (Weichspüler, Duftstoffe usw.)

In Kammer 4:

Traditionelle und schonende Bleichmittel.

Waschgang zum Bleichen

Falls es nötig sein sollte, Ihre Wäsche zu bleichen, müssen Sie die Zusatzkammer 4 (liegt dem Waschvollautomaten bei) in die Kammer 1 der Waschmittelschublade einfügen.

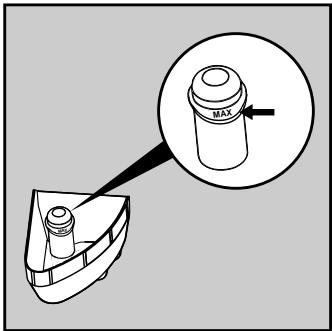

Wenn Sie das Bleichmittel hinein gießen, achten Sie darauf, den Höchststand, der auf dem Zentralstift mit "max" gekennzeichnet ist (siehe Abbildung) nicht zu überschreiten.

Der Einsatz der Zusatzkammer schließt die Möglichkeit einer Vorwäsche aus.

Traditionelle Bleichmittel (Hypochloridlaugen) dürfen ausschließlich bei strapazierfähigen weißen Stoffen verwendet werden, während schonende Bleichmittel auch für färbige Wäsche, Feinwäsche und Wolle verwendet werden können.

Die Option Flecken kann im Bereich Feines nicht aktiviert werden, ebenfalls nicht mit den "Spezial-Waschprogrammen" Wäschwirkungsklasse A bei 40°C und Schnelle Wäsche.

Falls Sie die Wäsche separat bleichen möchten, dann füllen Sie das Bleichmittel in die zusätzliche Kammer 4, stellen das Spezialprogramm Nur Spülen und die Option Flecken ein.

Möchten Sie während des normalen Waschprogramms bleichen, dann füllen Sie das Bleichmittel in die entsprechende Kammer und wählen die Option Flecken.

Sparsam und vernünftig waschen

Anleitungen zum wirtschaftlichen und umweltfreundlichen Einsatz Ihres Waschvollautomaten.

WÄSCHEKAPAZITÄT VOLL AUSNÜTZEN

Die beste Weise, um weder Strom, Wasser, Waschmittel noch Zeit zu verschwenden, besteht darin, die Waschmaschine mit der empfohlenen Höchstwäsclemenge zu benützen.

Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie verglichen mit zwei halben Auslastungen bis zu 50% Energie SPAREN.

IST DIE VORWÄSCHE TATSÄCHLICH NÖTIG?

Nur wenn die Wäsche wirklich sehr schmutzig ist.

Wählen Sie für wenig oder durchschnittlich schmutzige Wäsche einen Waschgang OHNE Vorwäsche: auf diese Weise können Sie Waschmittel, Zeit, Wasser und von 5 bis 15% Energie SPAREN.

IST ES WIRKLICH NÖTIG, BEI HEIßEN TEMPERATUREN ZU WASCHEN?

Wenn Sie die Flecken vorab mit einem Fleckenlöser behandeln oder die angetrockneten Flecken vor der Wäsche einweichen, können Sie in vielen Fällen auf den Heißwaschgang verzichten.

Wenn Sie ein Waschprogramm mit 60° C benützen, so SPAREN Sie bis zu 50% Energie.

BEVOR SIE EIN TROCKENPROGRAMM WÄHLEN ...

Wählen Sie eine hohe Drehzahl für den Schleudergang aus: dadurch wird der Wassergehalt in der Wäsche herabgesetzt, bevor Sie den Trockengang starten. Auf diese Weise können Sie Zeit und Energie SPAREN.

Probleme und Lösungen

Bevor Sie telefonieren, lesen Sie bitte Folgendes

Eventuell an Ihrem Waschvollautomaten auftretende Betriebsstörungen könnten vielleicht behoben werden, ohne den Kundendienst anzufordern. Überprüfen Sie demnach zuerst folgende Punkte.

Der Waschvollautomat startet nicht.

■ Steckt der Stecker fest in der Steckdose? Bei den Hausarbeiten könnte dieser etwas herausgezogen worden sein.
■ Besteht ein Stromausfall? Wurde vielleicht durch Überlastung (Einschalten mehrerer Hausgeräte) ein Ansprechen der Sicherung verursacht, oder besteht vielleicht ein Stromausfall im gesamten Wohngebiet?
Ist die Tür gut geschlossen? Aus Sicherheitsgründen wird ein Start der Maschine ausge-

schlossen, wenn die Tür offenbleibt bzw. nicht richtig geschlossen wird.

■ Wurde die ON/OFF-Taste gedrückt?

Wenn ja, wurde vielleicht ein Programm mit Startvorwahl gespeichert.

■ Sie haben den Knopf Start/Reset gedrückt?

Wenn ja, wurde vielleicht ein Programm mit Startvorwahl gespeichert.

Ist der Wasserhahn aufgedreht? Eine der Sicherheitsvorrichtungen verhindert den Start der Maschine, wenn diese kein Wasser lädt.

Wo ist denn das ganze Wasser geblieben?

Einfach: mit der neuen Ariston-Technik, es genügt weniger als die Hälfte, um die doppelte Wäschemenge gründlich zu waschen! Deshalb sehen Sie das Wasser nicht durch die Tür hindurch: weil es wenig ist, äußerst wenig, um die Umwelt zu schonen, ohne auf höchste Reinigungswirkung verzichten zu müssen. Und außerdem sparen Sie dabei auch noch Strom.

Nach dem Waschen den Hahn wieder schließen. Verhindert einen raschen Verschleiß der Hydraulikanlage der Waschmaschine und verhindert Wasserschäden während Ihrer Abwesenheit.

Tür stets vorstehen lassen, um Geruchsbildung zu vermeiden.

Sanfte Reinigung der Außenflächen. Die äußeren Teile sowie die Teile aus Gummi sind mit einem mit lauwarmer, milder Spül-lauge angefeuchteten Tuch zu reinigen.

FALSCH

Den Stecker nicht herauszuziehen, wenn die Maschine gereinigt wird.

Auch während der Wartungsarbeiten muss der Stecker herausgezogen werden.

Der Einsatz von Löse- und Scheuermitteln. Diese dürfen zur Reinigung der äußeren Teile und der Teile aus Gummi nicht eingesetzt werden.

Die Waschmittel- schublade zu vernach- lässigen. Sie kann herausgezo- gen werden, und kann demnach unter laufen- dem Wasser ausge- spült werden.

Sich in Urlaub zu begeben, ohne sich um die Maschine zu kümmern. Bevor Sie in Urlaub fahren ist sicherzustellen, dass der Stecker gezogen und der Wasserhahn abgedreht wurde.

Der Waschvollautomat lädt kein Wasser.

Ist der Schlauch korrekt am Wasserhahn angeschlossen?
Fehlt Wasser? Vielleicht wurde die Wasserzufuhr aufgrund eventueller Arbeiten in Ihrem Wohnviertel kurzfristig unterbrochen.
Ist der Druck ausreichend? Vielleicht eine Störung an der Druckpumpe.
Ist der Wasserfilter sauber? Durch sehr kalkhaltiges Wasser, oder auch nach Arbeiten an der Leitung könnte das Sieb des Wasserhahns verstopft worden sein.
Ist der Gummischlauch eingeklemmt oder geknickt? Der Wasserzufuhrschlauch muss möglichst gerade verlegt werden. Stellen Sie sicher, dass er weder eingeklemmt noch geknickt wurde.

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

Liegt der Ablaufschlauch zu tief? Dieser muss in einer Höhe von 60 bis 100 cm installiert werden.
■ Liegt das Schlauchende vielleicht unter Wasser?
Wurde der Mauerablauf mit einer Entlüftungsöffnung versehen? Sollte die Betriebsstörung nach diesen Kontrollen weiterhin bestehen, drehen Sie bitte den Wasserhahn ab, schalten die Maschine aus und fordern den Kundendienst an. Wohnen Sie sehr hoch (auf den letzten Etagen) könnte es sich auch um einen Syphonvakuumeffekt handeln. In diesem Fall ist ein entsprechendes Ventil zu installieren.

MARGHERITA DIALOGIC

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Wurde die "Bügelleicht"-Funktion - bei den Geräten, die eine solche vorsehen - aktiviert? Beenden Sie das Programm mit der Taste Start.
Ist die Ablaufpumpe verstopft? Um dies zu überprüfen drehen Sie bitte den Wasserhahn ab, ziehen den Stecker heraus und folgen Sie den Anleitungen auf Seite 39, oder fordern Sie den Kundendienst an.
Ist der Ablaufschlauch geknickt? Dieser muss möglichst gradlinig verlegt werden. Stellen Sie sicher, dass er weder eingeklemmt noch geknickt wurde.

Wenden Sie sich ausschließlich an autorisierte Fachkräfte und verlangen Sie den Einsatz von Original-Ersatzteilen.

Ist die Ablaufleitung verstopft? Wurde der Ablaufschlauch mit einer nicht ordnungsgemäßen Verlängerung versehen, die den Ablauf verhindert?

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Wurde bei der Installation die innere Schwingergruppe korrekt befreit? Siehe nächste Seite, Abschnitt Installation.
Wurde der Waschvollautomat eben aufgestellt? Dies sollte regelmäßig kontrolliert werden. Der Waschvollautomat könnte im Laufe der Zeit unmerklich verrückt sein. Regulieren Sie die Stellfüße unter Zuhilfenahme einer Wasserwaage.

Wurde der Waschvollautomat in eine Küchenzeile integriert? Sollte es sich um ein nicht integrierbares, bzw. nicht einbaufähiges Modell handeln, muss der Waschvollautomat während des Schleuderns etwas oszillieren, und verlangt demnach an allen Seiten einige freie Zentimeter.

Der Waschvollautomat ist undicht.

Wurde der Ablaufschlauch fest aufgeschraubt? Drehen Sie den Wasserhahn ab, ziehen Sie den Stecker aus der Steck-dose und versuchen Sie, die Nut-mutter etwas mehr anzudrehen (nicht zu fest).
Ist die Waschmittelschublade verstopft? Versuchen Sie, diese abzunehmen reinigen Sie sie unter laufendem Wasser.
Ist der Ablaufschlauch unzureichend befestigt? Drehen Sie den Wasserhahn ab, ziehen Sie den Stecker aus der Steckdose und versuchen Sie, den Schlauch besser zu befestigen.

Es bildet sich zu viel Schaum.

Wurde ein maschinen- geeignetes Waschmittel eingesetzt? Kontrollieren Sie, was auf der Verpackung aufgedruckt ist: "Für Waschmaschinen" oder "Für Handwäsche" oder Ähnliches.
Wurde mit zuviel Waschmittel gewaschen? Eine zu hohe Reinigermenge, die außerdem zuviel Schaum erzeugen würde, führt nur zu Verkrustungen im Innern des Waschvollautomaten, der Reinigungseffekt wird dadurch nicht erhöht.

Sollte trotzall dieser Kontrollen die Betriebsstörung an Ihrem Waschvollautomaten weiter bestehen bleiben, dann wenden Sie sich an die nächstgelegene autorisierte Kundendienststelle und geben Sie hierbei folgende Daten an:

• Art der Störung
• Modell-Kennzeichen (Mod. ....)
• Seriennummer (S/N ....)

Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild.

Technische Daten

Modell	AD 1600
Abmessungen	Breite cm 59,5Höhe cm 85Tiefe cm 53,5
Fassungsvermögen	1 - 5,5 kg
Stromanschluß	Spannung 220/230 Volt 50 HzHöchstleistungsaufnahme 1850 W
Wasseranschluße	Höchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Fassungsvermögen der Tromme 46 liter
Schleuder-geschwindigkeit	Bis 1600 U/min
Kontroll-programm gemäß der Norm IEC 456	Drehen Sie den Schalterknopf ganz nach links und wählen Sie eine Temperatur von 60°C.Bei einer Wäscheladung von 5,0 kg
	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

Installation und Umzug

MARGHERITA DIALOGIC zieht in Ihr Haus ein

Egal, ob Sie Ihren Waschvollautomaten neu kaufen oder ob Sie ihn aufgrund eines Umzugs neu anschließen müssen, die Installation ist ein überaus wichtiger Vorgang für eine einwandfreie Funktion der Waschmaschine.

Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich in erster Linie, dass es keinen Schaden erlitten hat. Falls Sie irgendwelche Zweifel dies bezüglich haben, rufen Sie sofort einen Fachmannzu Hilfe. Die Wäschetronmel wird während des Transportesmit vier Schrauben an der Rückwand des Waschvollautomaten befestigt.

Bevor Sie den ersten Waschgangstarten, nehmen Sie die Schrauben und auch die Gummiringe sowie das Distanzstückab (bewahren Sie alles gut auf) und verschließen Sie die Löcher mit den Plastikstöpseln, die mit der Waschmaschine mit geliefert werden. Wichtig: Die unten rechts auf der Rückseite des Waschvollautomaten befindlichen 3 Löcher, in denen der Stecker untergebracht war, müssen mit beiliegendem Stöpsel geschlossen werden.

Standfläche

Wenn Ihr Waschvollautomat gut funktionieren soll, ist es wichtig, dass er vollkommen gerade steht. Um dem Gerät einen perfekten Stand zu verleihen, brauchen Sie nur die vorderen Füße entsprechend einzustellen; der Neigungswinkel der Waschmaschine, der auf der Arbeitsfläche gemessen wird, darf nicht mehr als 2% betragen. Falls Sie als Unterlage einen Teppichboden haben, vergewissern Sie sich, dass die Belüftung auf der Standfläche nicht beeinträchtigt wird.

Bewahren Sie die Schrauben und das Distanzstück, mit dem Sie den Innenteil der Waschmaschine blockieren können, auf. Falls Sie umziehen sollten, werden sie Ihnen dienlich sein, um die Wäschetrommel erneut zu blockieren, wodurch sie während des Transportes gegen Schläge geschützt ist.

Die vorderen Füße sind regulierbar.

Wasseranschluss

Der Wasserdruck muss den Werten entsprechen, die auf dem Typenschild auf dem Rückteil des Waschvollautomaten angegeben sind. Schließen Sie den Wasserschlauch an einen Kaltwasserhahn mit einem Gewindeanschluss zu 34 Gas an und geben Sie die Gummidichtung zwischen den Anschluss.

Die Gummidichtung.

Wenn die Wasserleitungen neu sein sollten oder längere Zeit unbenutzt waren, lassen Sie das Wasser so lange laufen, bis es klar und frei von allen Verunreinigungen ist, bevor Sie den Schlauch anschließen. Daraufhin schließen Sie den Schlauch an den Wasserhahn an, der sich auf dem Rückteil der Waschmaschine oben rechts befindet.

Wasserhahn oben rechts.

Anschluss des Ablaufs

Auf der Rückseite des Waschvollautomaten befinden sich zwei Anschlüsse (rechts oder links), an die Sie den Ablaufschlauch anschließen können. Führen Sie das andere Ende in eine Abwasserleitung ein oder legen Sie es auf ein Waschbecken oder eine Badewanne. Achten Sie hierbei jedoch darauf, dass der Schlauch nicht allzu stark gebogen wird. Es ist wichtig, dass der Schlauch auf einer Höhe von 60 bis 100 cm endet. Falls es unumgänglich ist, den Schlauch auf einer geringeren Höhe als 60 cm über dem Boden anzuschließen, so müssen Sie ihn in den Haken einfügen, der auf dem oberen Teil der Rückseite angebracht ist.

Dieser Haken muss verwendet werden, wenn der Ablauf weniger als 60 cm über dem Boden liegt.

Wenn der Ablaufschlauch in eine Wanne oder ein Waschbecken geführt wird, so bringen Sie den Kunststoffbogen an und binden den Schlauch am Wasserhahn fest.

Der Kunststoffbogen für den Wasserablauf in Wannen oder Waschbecken.

Der Schlauch darf nie im Wasser liegen. Es sollten keine Verlängerungsschläuche verwendet werden. Falls dies absolut unvermeidlich ist, so sollte die Verlängerung denselben Durchmesser haben wie der Originalschlauch und er darf in keinem Fall länger als 150 cm sein. Falls Sie über einen Wandablauf verfügen, lassen Sie bitte von einem Experten kontrollieren, ob dieser auch geeignet ist. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es passieren, dass sich im Syphon ein Vakuum bildet, wodurch der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Um dieses Problem zu lösen, finden Sie im Handel spezielle Syphonventile.

Stromanschluss

Bevor Sie die Waschmaschine ans Stromnetz anschließen, vergewissern Sie sich, dass folgende Voraussetzungen gegeben sind:

1) die Steckdose muss die Höchstleistung, die auf dem Typenschild auf der Rückseite der Waschmaschine angegeben ist, vertragen und den gesetzlichen Sicherheitsvorschriften entsprechen;
2) die Stromspannung muss den Angaben entsprechen, die auf dem Typenschild der Waschmaschine vermerkt sind;
3) der Stecker muss in die Steckdose passen. Falls dies nicht der Fall ist, benützen Sie keine Zwischenstecker, sondern lassen den Stecker oder die Steckdose austauschen;
4) die elektrischen Haushaltsgeräte müssen über eine Erdung verfügen.

Achtung!

Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Plastiktüten.

Schaumgummi, Nägel und andere

Verpackungsmaterialien sind kein Spielzeug für

Kinder: sie können eine ernsthafte Gefahr darstellen.

Behandeln Sie Ihre Waschmaschine gut und Sie werden in ihr eine treue Freundin haben

Ihre Waschmaschine ist ein verlässlicher Lebens- und Arbeitspartner. Es ist daher wichtig, sie fit zu halten. Auch für Sie.

Der Waschvollautomat MARGHERITA DIALOGIC ist so gebaut worden, dass Sie problemlos viele Jahre lang Ihre Freude daran haben können. Einige einfache Vorkehrungen aber helfen Ihnen, Ihr Gerät stets fit zu halten und seine Lebensdauer zusätzlich zu verlängern. In erster Linie müssen Sie nach jeder Wäsche immer den Wasserhahn schließen: der ständige Wasserdruck kann einigen Bestandteilen schaden. Außerdem vermeiden Sie auf diese Weise eventuelle Wasseraustritte, wenn niemand im Hause ist.

Wenn das Wasser in Ihrer Gegend allzu hart ist, benützen Sie ein Entkalkungsmittel (das Wasser ist hart, wenn es um den Wasserhahn oder den Ablauf herum leicht weiße Spuren hinterlässt, was Sie vor allem in der Badewanne feststellen können. Um genauere Informationen zum Wassertyp in Ihrer Sanitäranlage zu erhalten, können Sie sich an das Wasseramt Ihrer Gemeinde oder an Ihren Klempner wenden. Leeren Sie stets alle Taschen, nehmen Sie auch Broschen, Abzeichen und alle übrigen harten Gegenstände ab.

Die Außenwände des Waschvollautomaten werden mit einem weichen Tuch und einer lauwarmem Seifenlauge gereinigt.

Es ist wichtig, die ausziehbare Waschmittelschublade regelmäßig zu reinigen. Um Ablagerungen entgegenzuwirken, brauchen Sie die Schublade nur einige Zeit lang unter fließendem Wasser zu lassen.

Nie mit der

Waschmittelmenge übertreiben.

Normale Waschmittel enthalten bereits einen Kalklöser. Nur wenn das Wasser ganz besonders hart ist, das heißt, wenn es besonders kalkreich ist, empfehlen wir Ihnen, bei jeder Wäsche ein Spezialprodukt zu verwenden.

Gelegentlich können Sie auch einen Waschgang mit einem Kalklöser durchführen, ohne Waschmittel und ohne Wäsche. Verwenden Sie nie allzu große Mengen Waschmittel oder Zusätze, denn dies könnte zu starken Schaumbildungen führen, was Ablagerungen und Schaden an einigen Bestandteilen der Waschmaschine zur Folge haben kann.

Leeren Sie stets alle Taschen: kleine Gegenstände können Ihrer MARGHERITA DIALOGIC schaden.

Bei Bedarf kontrollieren Sie die Pumpe und den Gummischlauch.

MARGHERITA DIALOGIC verfügt über eine selbstreinigende Pumpe, die keinerlei Reinigung oder Wartung erfordert. Es kann jedoch geschehen, dass versehentlich kleine Gegenstände (Kleingeld, Sicherheitsnadeln, Haarspangen, abgesprungene Knöpfe und ähnliches) in die Pumpe fallen. Um Schäden zu vermeiden, bleiben diese Gegenstände in einem Vorraum liegen, der sich auf der Unterseite der Pumpe befindet und zugänglich ist.

Um Zugang zu diesem Vorraum zu bekommen, brauchen Sie nur mit einem Schraubenzieher das Abdeckpaneel abzuschrauben, das sich im unteren Teil der Waschmaschine befindet (Abb. 1), und dann den Deckel abnehmen, indem Sie ihn gegen den Uhrzeigersinn drehen (Abb. 2). Daraufhin können Sie den Innenraum sorgfältig kontrollieren.

Der Gummischlauch

Kontrollieren Sie den Gummischlauch mindestens einmal im Jahr. Wenn er Risse oder Verschleißstellen aufweist, muss er unmittelbar ausgetauscht werden, denn während der Wäsche muss er einen starken Druck aushalten, der ein plötzliches Reißen zur Folge haben könnte.

Achtung: Vergewissern Sie sich stets, dass der Waschgang beendet ist und ziehen Sie den Stecker aus der Steckdose, bevor Sie den Deckel abnehmen oder sonst irgendwelche Wartungsarbeiten vornehmen. Es ist normal, dass nach Abnahme des Deckels etwas Wasser herausfließt. Wenn Sie das Abdeckpaneel wieder einsetzen, kontrollieren Sie, dass die Haken im unteren Teil in die Halterungen einrasten, bevor Sie es gegen das Gerät drücken.

Absolut vorrangig

Ihre Sicherheit und die Ihrer Kinder MARGHERITA DIALOGIC wurde nach den s internationalen Sicherheitsvorschriften Ihrer Sicherheit und der Ihrer Familie.

Lesen Sie bitte aufmerksam die nachstehenden Hinweise, sowie die des gesamten Handbuches. Sie liefern nicht nur zahlreiche praktische Hinweise, sondern wichtige Informationen hinsichtlich der Sicherheit, dem Gebrauch und der Wartung.

1. MARGHERITA DIALOGE darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten und überdachten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen.
2. Ihr Waschvollautomat ist nur von Erwachsenen zu gebrauchen und ausschließlich zum Waschen Ihrer Wäsche gemäß den in diesem Handbuch enthaltenen Anweisungen.

3. Mußerversetzt werden, sollten hierfür mindestens 3 Personen verfügbar sein. (Vorsichtig vorgehen). Versuchen Sie es niemals allein, der Waschvollautomat ist äußerst schwer.

4. Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Trommel auch leer ist.

5. Bedienen Sie die Maschine nicht barfuß, oder mit nassen bzw. feuchten Händen, oder wenn Sie auf feuchtem Boden stehen.

MARGHERITA DIALOGIC wurde nach den strengsten internationalen Sicherheitsvorschriften gebaut - zu Ihrer Sicherheit und der Ihrer Familie.

1. Verwenden Sie keine Verlängerungen und Mehrfachstecker, die besonders in feuchten Räumlichkeiten sehr gefährlich sind.
2. Öffnen Sie die Waschmittelschublade nicht, wenn die Maschine in Betrieb ist;

verwenden Sie keine Waschmittel für Handwäsche, diese schäumen zu sehr und könnten die inneren Teile Ihrer Maschine beschädigen.

1. Ziehen Sie niemals den Stecker am Versorgungskabel, oder am Gerät selbst aus der Steckdose: dies ist zu gefährlich.
2. Das Ablaufwasser kann äußerst heiß werden, berühren Sie dieses demnach nicht. Auch die Tür kann heiß werden, halten Sie deshalb Kinder fern. Versuchen Sie niemals, die Tür mit Kraft zu öffnen, dies könnte den Sicherheitsmechanismus beschädigen, dervor unabsichtlichem Öffnen der Tür bei laufender Maschine schützt.
3. Drehen Sie im Falle einer Betriebsstörung den Wasserhahn ab und ziehen Sie den Stecker aus der Steck-dose, versuchen Sie nicht, Schäden an inneren Maschinenteilen selbst zu beheben.

Wenden Sie sich nur an autorisiertes Fachpersonal und verlangen Sie nur mit Garantie versehene Ariston-Original-Ersatzteile!

Austausch des Versorgungskabels

Beim Versorgungskabel Ihrer MARGHERITA DIALOGIC handelt es sich um ein Spezialkabel, das nur bei den autorisierten Ariston-Kundendienstzentren erhältlich ist.

Dieses ist wie folgt auszutauschen:

1. Vergewissern Sie sich, dass Ihre MARGHERITA DIALOGIC ausgeschaltet, und der Stecker

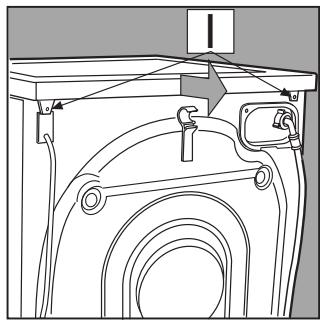

1. Nehmen Sie den Deckel ab. Schrauben Sie hierzu die beiden Schrauben I aus, und ziehen Sie den Deckel nach vorne hin ab. [Abb. 3]

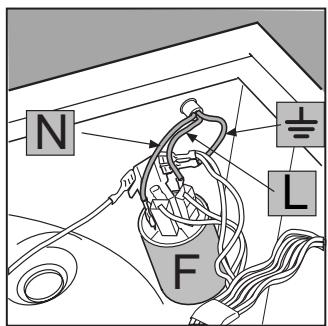

2. Nehmen Sie die Drähte vom Entstörer F [Abb. 4] ab, achten Sie hierbei auf die korrekten Anschlussstellen (Blauer Draht = N; Brauner Draht = L) und las-

N F L ±

Abb. 4

sen Sie den Erdleiter ± bis zum Schluss.
Anmerkung: die Buchstabe L, N und das Symbol ± sind auf dem Entstörer abgebildet.

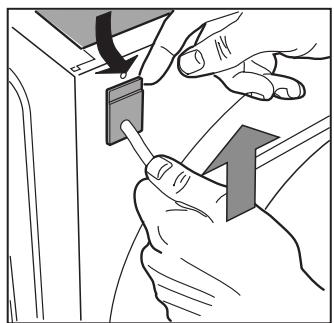

4. Drücken Sie den oberen Teil der Kabeldurchführung leicht von der Rückwand weg, ziehen Sie daraufhin das Versorgungskabel nach oben hin heraus [Abb. 5].

Gehen Sie in umgekehrter Reihenfolge vor, um das neue Kabel anzuschließen.

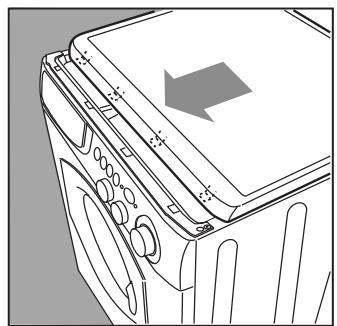

Schieben Sie hierauf den Deckel wieder auf, setzen Sie ihn hierzu auf den Waschvollautomaten [Abb. 6] und schieben Sie ihn nach vorne und zwar so, dass seine vorderen Haken in die entsprechenden Schlitze der Schalterblende eingreifen, schrauben Sie abschließend die Schrauben wieder ein.
