BEDIENUNGSANLEITUNG EXT 1400 HOTPOINT

Auspacken und Aufstellen, 26

Wasser- und Elektroanschlüsse, 26-27

Erster Waschgang, 27

Technische Daten, 27

Beschreibung des

Waschvollautomaten, 28-29

Schalterblende, 28

Display, 29

Inbetriebnahme und Programme, 30

Kurz zusammengefasst: Waschprogramm starten, 30

Programmtabelle, 30

EXT 1400

Individualisierungen, 31

Einstellen der Schleuder, 31

Einstellen der Temperatur, 31

Einstellung der Startvorwahl, 31

Funktionen, 31

Waschmittel und Wäsche, 32

Waschmittelschublade, 32

Bleichen, 32

Vorsortieren der Wäsche, 32

Besondere Wäscheteile, 32

Woolmark Platinum Care, 32

Vorsichtsmaßregeln und Hinweise, 33

Allgemeine Sicherheit, 33

Entsorgung, 33

Energie sparen und Umwelt schonen, 33

Reinigung und Pflege, 34

Wasser- und Stromversorgung abstellen, 34

Reinigung des Gerätes, 34

Pflege der Gerätetür und Trommel, 34

Reinigung der Pumpe, 34

Kontrolle des Wasserzulaufschlauchs, 34

Störungen und Abhilfe, 35

Kundendienst, 36

Bevor Sie sich an den Kundendienst wenden, 36

Hotpoint

ARISTON

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

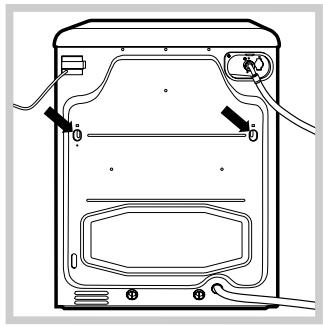

1. Die 2 Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil nebst entsprechendem Distanzstück abnehmen (siehe Abbildung).

2. Die Löcher mittels der mitgelieferten Kunststoffstöpsel schließen.

3. Sämtliche Teile aufbewahren: Sollte der Waschvollautomat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile oder ähnliches anzulehnen.

1. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

A

1. Legen Sie die Gummidichtung A in das Anschlussstück des Zulaufschlauches ein und drehen Sie dieses an einen mit Gewindeanschluss von 34 G versehenen Kaltwasserhahn (siehe Abbildung). Lassen Sie das Wasser

vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

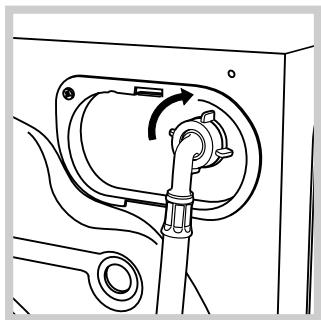

1. Schließen Sie das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss an (siehe Abbildung).

2. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegebenen sind (siehe nebenstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

Anschluss des Ablaufschlauches

65 - 100 cm

Schließen Sie den Ablaufschlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand in einer Mindesthöhe von 65 - 100 cm angelegten Ablauf an;

oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und 150 cm nicht überschreiten.

Elektronschluss

Vor Einfügen des Steckers in die Steckdose ist sicherzu- stellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in nebenstehender Datentabelle angegebene Höchstlast des Gerätes trägt;
• die Stromspannung den in nebenstehender Datentabelle aufgeführten Werten entspricht;
• der Stecker in die Steckdose passt. Andernfalls muss der Stecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.

! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.
! Das Kabel darf nicht gebogen bzw. eingeklemmt werden.
! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller weist jede Haftung zurück, falls diese Vorschriften nicht eingehalten werden sollten.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das 90°C-Waschprogramm ohne Vorwäsche ein.

Technische Daten
Modell	EXT 1400
Abmessungen	Breite 68,6 cmHöhe 100 cmTiefe 72,5 cm
Fassungsvermögen	1 bis 11,5 kg
Elektroanschlüsse	siehe das am Gerät befindliche Typenschild
Wasseranschlüsse	Höchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 87 Liter
Schleudertouren	bis zu 1400 U/min.
Prüfprogramme gemäß EN 60456	Programm 2; Temperatur 60°C; bei einer Lademenge von 11,5 kg.
	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73 (Niederspannung)und nachfolgenden Änderungen- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit)und nachfolgenden Änderungen- 2002/96/CE

Beschreibung des Waschvollautomaten

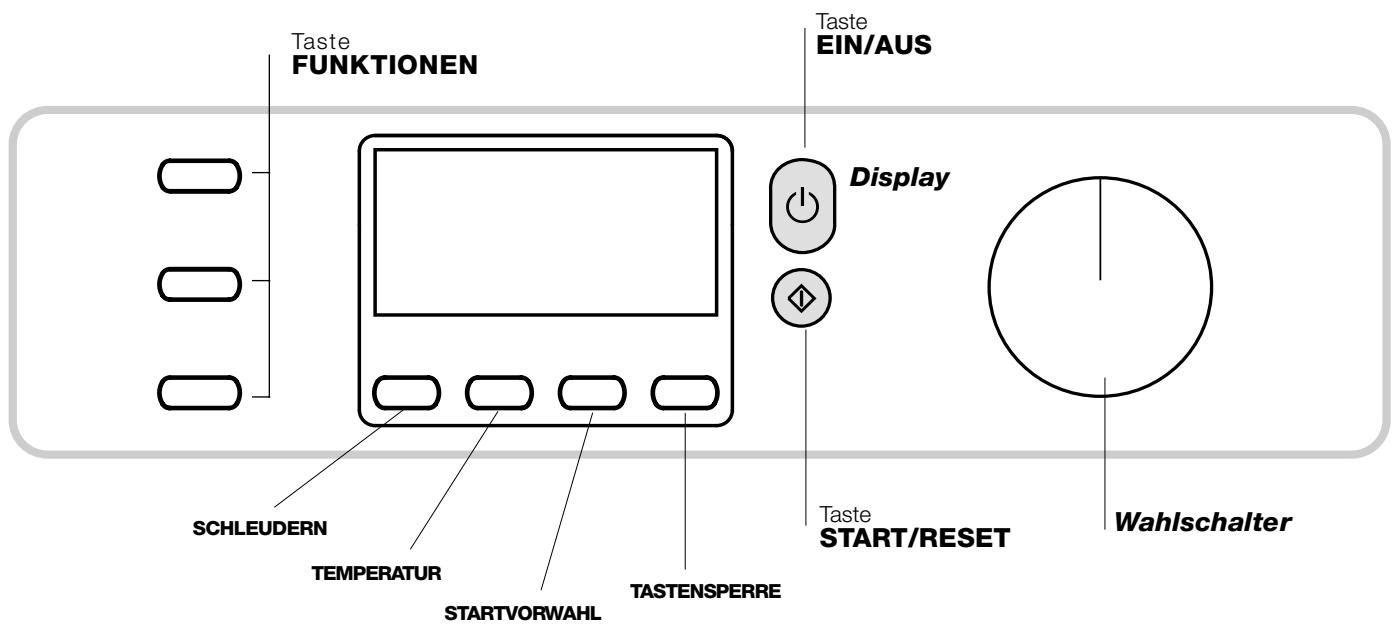

Schalterblende

Taste FUNKTIONEN Taste EIN/AUS Display SCHLEUDERN TEMPERATUR STARTVORWAHL TASTENSPERRE Taste START/RESET Wahlschalter

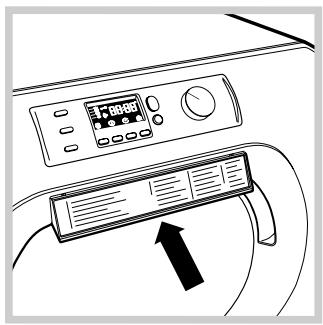

Anzeigetafel Diese gewährleistet zu jeder Zeit einen klaren Überblick über die möglichen Programme. Ganz einfach den unteren Teil drehend nach vorne ziehen.

Tasten FUNKTIONEN zur Einstellung der verfügbaren Funktionen. Die gewählte Einstellung der entsprechenden Funktionstaste bleibt eingeschaltet. (sie leuchtet)

Taste "SCHLEUDERN" zur Geschwindigkeitsregelung oder gänzlichen Ausschaltung der Schleuder (siehe Seite 31).

Taste "TEMPERATUR" zur Änderung der Wasch-temperaturen (siehe Seite 31).

Taste STARTVORWAHL: Mit dieser Taste kann der Start des eingestellten Programms um bis zu 24 Std. verzögert werden (siehe Seite 31).

Die Taste TASTENSPERRE dient zur Sperre sämtlicher Tasten Ihres Waschvollautomaten während des Betriebs bzw. des Standby-Betriebs.

Display zur Programmierung des Waschvoll-automaten und Ansicht des Programmablaufs (siehe nebenstehende Seite).

Taste "EIN/AUS" zur Ein- und Ausschaltung des Waschvollautomaten (siehe Seite 30).

Taste "START/RESET" um die Programme zu starten bzw. zu löschen, falls unkorrekt eingestellt (siehe Seite 30).

NB: Aus Sicherheitsgründen (z.B. es könnten Kinder in die Waschtrommel klettern) startet der Waschvoll-automat nach einem Stromausfall von länger als zwei Minuten nicht automatisch; es muss erneut die START/RESET-Taste gedrückt werden.

Wahlschalter zur Programmwahl.

Während des Programmablaufs bleibt der Schalter feststehend.

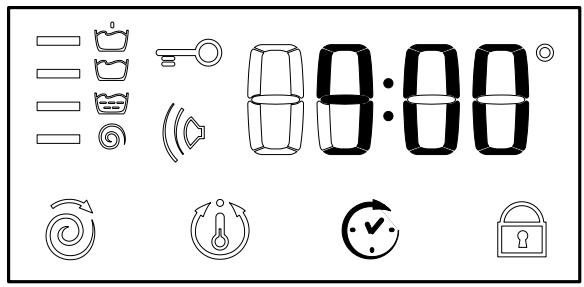

Display

Das Display ist nicht nur ein praktisches Mittel zur Programmierung des Gerätes (siehe Seite 31), es liefert auch Informationen über den Waschgang und seinen Ablauf.

Nach Drücken der Taste START/RESET, durch das das Waschprogramm in Gang gesetzt wird, wird auf dem Display die bis zum Ende des Waschgangs noch verbleibende Zeit angezeigt. Sollte ein zeitverschobener Start eingestellt worden sein („Startvorwahl“, siehe Seite 31), dann wird dies auf dem Display angezeigt.

Während des Wachgangs wird Folgendes angezeigt:

Laufende Programmphase:

Vorwäsche
Hauptwäsche
Spülen
Schleudern

Individualisierungs-Funktionen und -optionen:

Zur Wahl dieser Funktionen und Optionen siehe unten und Seite 31.

Buzzer:

Ihr Gerät ist mit einem Warnsummer ausgestattet, der den Ablauf der verschiedenen Funktionen oder eventuelle Störungen anzeigt: Unvereinbarkeit, Tasten Optionen/Programme, Start, Ende des Waschvorgangs, Reset.

Tastensperre:

Zu Ihrer Sicherheit und der Ihrer Kinder können die Tasten während des Betriebs des Gerätes, oder während des Standby-Betriebs (verzögerter Start - Standby-Betrieb) gesperrt werden. Drücken Sie hierzu die Taste "FUNKTIONEN" für 2 Sekunden. Um die Sperre zu beseitigen, drücken Sie die Taste für ca. 4 Sekunden.

≡O Füllfenstersicherung:

Durch Leuchten des Symbols meldet das Gerät, dass das Füllfenster gesperrt ist, um ein versehentliches Öffnen zu vermeiden. Warten Sie bitten, bis das Symbol erlischt, um eine evtl. Beschädigung des Fensters zu vermeiden. Dieses Modell ist mit einer Vorrichtung ausgestattet, dank derer die Gerätetür auch während des Waschvorgangs geöffnet werden kann (jedoch nur während der Waschphasen, die die erforderlichen Sicherheitsbedingungen gewährleisten). Schalten Sie hierzu das Gerät aus (EIN/AUS-Taste drücken). Öffnen Sie die Gerätetür, füllen Sie die Wäscheteile, die noch noch hinzugefügt werden sollen, ein. Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste wieder ein, und drücken Sie die Taste START/RESET. Der Waschvorgang geht genau dort weiter, wo Sie ihn zuvor unterbrochen haben.

Nach Ablauf des gesamten Waschprogramms erscheint die Anzeige END.

! Im Falle eventueller Anomalien wird ein Fehlercode eingeblendet, wie zum Beispiel: F-01 (siehe Seite 35).

Inbetriebnahme und Programme

Kurz zusammengefasst: Waschprogramm starten

1. Maschine durch Drücken der Taste ⏻ einschalten. Sämtliche Symbole leuchten für einige Sekunden auf, um dann wieder zu erlöschen.
2. Waschmittel und Zusätze einfüllen (siehe Seite 32).
3. Wäsche einfüllen (siehe Seite 32) und Füllfenster schließen.

4. Das gewünschte Programm mittels des Wahlschalters einstellen. Auf dem Display wird die voraussichtliche Programmdauer angezeigt. Temperatur und Schleuder werden je nach gewähltem Programm automatisch eingestellt (evtl. Änderung siehe Seite 31).

5. Wählen Sie eine beliebige Funktionen (siehe Seite 31).

6. Programm durch Druck auf die Taste START/RESET in Gang setzen.

Um dieses zu löschen, Taste START/RESET für mindestens 2 Sekunden gedrückt halten.

1. Bei Programmabschluss erscheint die Anzeige END. Wäsche herausnehmen und Füllfenster leicht offenstehen lassen, damit die Trommel trocknen kann. Soll ein neues Waschprogramm gestartet werden, muss die Gerätetür aus Sicherheitsgründen geöffnet und wieder geschlossen werden, bevor die Taste START/RESET erneut gedrückt wird.

2. Maschine durch Drücken der Taste ⏻ ausschalten.

Programmtabelle

Gewebeart und Verschmutzungsgrad	Wasch-progr.	Temperatur	Waschmittel		Weich-macher	Max. Lade- menge (kg)	Programm-Dauer (Minuten)	Beschreibung des Waschprogramms
			Vorw.	Hauptw.
Baumwolle
Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.)	1	90°C	•	•	•	11,5	175	Vorwäsche, Hauptwäsche, Spülen, Zwischen- und Endschleudern
Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.)	2	60°C- 90°C		•	•	11,5	145/ 155	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Leicht verschmutzte Weißwäsche und empfindliche Buntwäsche (Oberhemden, Maschenwareusw.)	3	40°C		•	•	11,5	100	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Bleichen Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.)	4	40°C- 90°C		•	•	5	120/ 155	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Synthetik
Stark verschmutzte, farbechte Buntwäsche (Babywäsche usw.)	5	60°C		•	•	5	95	Hauptwäsche, Spülen oder sanftes Schleudern
Waschechte Farben (leicht verschmutzte Wäsche jeder Art).	6	40°C		•	•	5	80	Hauptwäsche, Spülen oder sanftes Schleudern
Zarte Farben (leicht verschmutzte Wäsche jeder Art).	7	30°C		•	•	4	30	Hauptwäsche, Spülen und sanftes Schleudern
Wolle/seide
Wolle	8	40°C		•	•	3	60	Hauptwäsche, Spülen und sanftes Schleudern
Sehr zarte Feinwäsche (Gardinen, Seide, Viskose, usw.)	9	30°C		•	•	4	80	Hauptwäsche, Spülen, Knitterschutz
Große Füllmengen
Bettuch, Handtücher, Bademäntel	10	60°C		•	•	7	90	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Federbetten, Federkissen	11	30°C		•	•	4	75	Hauptwäsche, Spülen, Knitterschutz, Zwischen- und Endschleudern
Steppdecken mit Synthetikfüllung, Kissen mit Synthetikfüllung	12	30°C		•	•	4	65	Hauptwäsche, Spülen, Knitterschutz, Zwischen- und Endschleudern
Schafwollsteppdecken	13	40°C		•	•	4	70	Hauptwäsche, Spülen, Zwischen- und Endschleudern
TEILPROGRAMME
Spülen					•			Spülen und Schleudern
Schleudern								Abpumpen und Schleudern
Abpumpen								Abpumpen

Anmerkungen

• Zur Gewährleistung der ordnungsgemäßen Betriebsweise des Gerätes sowie zur Erreichung optimaler Waschleistungen empfiehlt es sich, die angegebene maximale Beladungsmenge nicht zu überschreiten.
• Zum Knitterschutz: siehe "Bügelleicht", auf nebenstehender Seite. Bei den in der Tabelle aufgeführten Daten handelt es sich um Richtwerte.

Spezialprogramm

Kurzprogramm 30' (Programm 7 für Kunstfasern) Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (7 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 4 kg (siehe Seite 32), Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Es ist ratsam, flüssige Waschmittel einzusetzen.

Einstellen der Schleuder

Befindet sich der WAHLSCHALTER bei Einschalten des Waschautomaten auf einer Position, bzw. einem Programm, das einen Schleudergang vorsieht, dann schaltet die Ikone 📋 auf Dauerlicht. Durch drücken der Taste 📋 wird die für das eingestellte Programm maximal zulässige Schleuderdrehzahl angezeigt und die Ikone 📋 schaltet auf Blinklicht. Durch erneutes drücken dieser Taste kann die Schleuderdrehzahl bis auf OFF (Schleuderstop), reduziert werden. (Drücken Sie die Taste erneut, schaltet die Schleuderdrehzahl wieder hoch.) Geben Sie die Taste frei, sobald die gewünschte Schleuderdrehzahl eingeblendet wird. Nach ca. 2 Sekunden wird diese gespeichert: Das Symbol 📋 schaltet auf Dauerlicht. Obiges gilt für alle Programme mit Ausnahme des Programms 9 und Abpumpen.

Einstellen der Temperatur

Befindet sich der WAHLSCHALTER beim Einschalten des Waschautomaten auf einer Position bzw. einem Programm, das die Einstellung einer Temperatur vorsieht, dann schaltet die Ikone 🎊 auf Dauerlicht. Durch drücken der Taste 🎊 wird die für das eingestellte Programm maximal zulässige Temperatur angezeigt und die Ikone 🎊 schaltet auf Blinklicht. Durch erneutes drücken dieser Taste kann die Temperatur bis auf OFF (Kaltwäsche), reduziert werden. (Drücken Sie die Taste erneut, schaltet die Temperatur wieder hoch.) Geben Sie die Taste frei, sobald die gewünschte Temperatur eingeblendet wird. Nach ca. 2 Sekunden wird diese gespeichert: Das Symbol 🎊 schaltet auf Dauerlicht. Obiges gilt für alle Waschprogramme.

NB: Bei Wahl der Waschprogramme 2 und 4 wird nicht die max. Waschtemperatur, sondern die empfohlene Waschtemperatur (60°C bzw. 40°C) eingeblendet. Um die max. Waschtemperatur einzustellen, drücken Sie die Taste erneut, bis auf dem Display der 90°C-Wert angezeigt wird.

Einstellung der Startvorwahl

Drücken Sie die Taste ☐, auf dem Display wird die Anzeige OFF eingeblendet und das entsprechende Symbol schaltet auf Blinklicht. Drücken Sie diese Taste erneut, erscheint die Anzeige "1h", das entspricht einer Zeitverzögerung des Programmstarts von einer Stunde. Durch mehrmaliges drücken dieser Taste kann eine Zeitverzögerung bis auf "24h" gewählt werden. Geben Sie die Taste frei, wenn die von Ihnen gewünschte "Startvorwahl" eingeblendet wird; diese wird nach ca. 2 Sekunden gespeichert, auf dem Display wird die für das eingestellte Waschprogramm vorgesehene Zeit angezeigt. Das Symbol ☐ bleibt eingeschaltet. Drücken Sie nun die Taste START - RESET. Die eingestellte "Startvorwahl" wird angezeigt. In dieser Phase kann die "Startvorwahl" nur noch durch eine Reduzierung der Zeit geändert werden. Die Einstellung der Startvorwahl ist bei allen Programmen möglich.

Sollte die Gerätetür vor dem effektiven Start des Waschgangs geöffnet oder geschlossen werden, muss aus Sicherheitsgründen (z.B. um zu vermeiden, dass Kinder in die Waschtrommel klettern und darin eingeschlossen bleiben) die Taste START - RESET erneut gedrückt werden.

Tastensperre (siehe Seite 29).

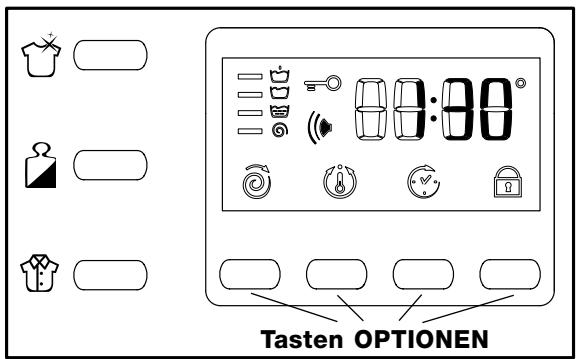

Funktionen

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entsprechen. Aktivierung der Funktionen:

1. Die Taste der gewünschten Funktion gemäss untenstehender Tabelle drücken;

2. Das Einschalten bzw. Aufleuchten der entsprechenden Taste zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Sollte die Taste jedoch auf Blinklicht schalten, bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann. Wird eine Funktion eingestellt, die zu der bereits eingestellten nicht zugeschaltet werden kann, bleibt nur die zuletzt gewählte aktiv.

Funktionen	Wirkung	Anleitungen zur Anwendung	Aktiv mit den Programmen:
Super Wash	Für einwandfrei saubere, sichtbar weißere Wäsche des Klasse A-Standards.		1, 2, 3, 5, 6, 10
Mini	Wählen Sie diese Funktionen, wenn die geladene Wäschemenge nur die Hälfte, oder weniger als die Hälfte der max. empfohlenen Ladung beträgt.	Verringern Sie auch die Waschmittelmenge dementsprechend.	1, 2, 3, 4, 5, 6, 8, 10, 11, 12, Spulen
Bügel-leicht	Reduziert die Knitterbildung und erleichtert so das Bügeln.	Bei dieser Option werden die Programme 5, 6, 9, 11, 12, unterbrochen, das Wasser wird nicht abgepumpt, die Wäsche bleibt im Wasser liegen (Knitterschutz), die Taste BUGELLEICHT schaltet auf Blinklicht:- zur Vervollständigung des Waschzyklus drücken Sie die Taste START/RESET, oder die Taste BUGELLEICHT.- nur das Wasser abpumpen: Knopf auf das entsprechende Symbol 📌 drehen und die Taste START/RESET drücken.	2 (wenn die Waschtemperatur gleich oder niedriger als 60°C ist.), 3, 5, 6, 9, 10, 11, 12, Spulen.

Waschmittel und Wäsche

Waschmittelschublade

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

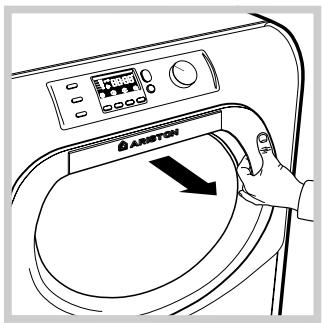

Die Waschmittelschublade befindet sich im Innern des Bottichs, um an diese zu gelangen, muss die Geräte-tür geöffnet werden.

ARISTON

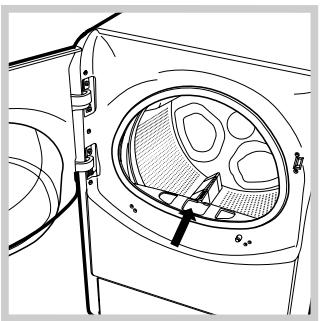

Öffnen Sie die Waschmittelschublade (siehe Abbildung) und füllen Sie das Waschmittel oder das Zusatzmittel wie folgt ein.

In Kammer 1: Waschpulver für die Vorwäsche (oder Bleichmittel falls gebleicht werden soll) In Kammer 2: Waschmittel für die Hauptwäsche In Kammer 3: Zusätze (Weichspüler usw.)

! Durch Schließen der Gerätetür wird automatisch auch die Waschmittelschublade geschlossen.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

Bleichen

Füllen Sie das Bleichmittel in die Dosierkammer 1, das Waschmittel und den Weichspüler in die entsprechenden Dosierkammern ein und stellen Sie das Programm 4 ein. Dieses Waschprogramm eignet sich nur für stark verschmutzte Baumwollwäsche.

Es empfiehlt sich, nur herkömmliches Bleichmittel zu verwenden.

Vorsortieren der Wäsche

! Wäscheteile locker in die Trommel füllen

• Sortieren Sie die Wäsche nach:
• Gewebeart / Waschetikettensymbol
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.

- Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: Widerstandsfähige Gewebe: max 11,5 kg Kunstfasergewebe: max 5 kg Feinwäsche: max 4 kg Wolle (Kleidungsstücke): max 3 kg Wolle (Decken): max 4 kg

Wie schwer ist Wäsche?

1 Bettuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

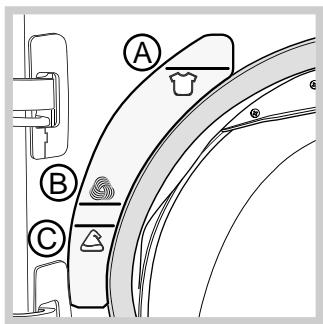

A B C

! Das angegebene Maximalgewicht für die jeweilige Gewebeart, angegeben auf dem Hinweisschild auf der Innenseite der Tür, sollte nicht überschritten werden siehe Abbildung):

A = Baumwolle
B = Wolle
C = Synthetik

Besondere Wäscheteile

Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Waschen Sie diese allein, ohne das Gesamtgewicht für halbe Füllung zu übersteigen. Stellen Sie das Programm 9 ein, das ein automatisches Ausschließen der Schleuder vorsieht.

Tennisschuhe: Entfernen Sie Schlammreste. Tennisschuhe können zusammen mit Jeans oder sonstigen widerstandsfähigen Teilen, nicht jedoch mit Weißwäsche, gewaschen werden.

Woolmark Platinum Care

WOOLMARK PLATINUM CARE

Schonend wie Waschen von Hand.

Der Waschvollautomat von Hotpoint/Ariston ist der einzige, der mit dem "Woolmark Platinum Care Plus"-Siegel (M.0505) von

The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wole.

Das Waschprogramm Nr. 8 - Wolle - ermöglicht das Waschen im Waschvollautomaten auch der Wäschteile, die das Pflegeetikett "nur Handwäsche" 📋 tragen, wobei beste Resultate und Wahrung der Gewebeeigenschaften gewährleistet sind. Das Waschprogramm Nr. 13 - Woldecken - eignet sich zum Waschen großer Wäscheteile aus Schurwolle (kein hochfloriges Gewebe oder Fell), wie Woll- und Steppdecken usw. Für diese Produktarten ermöglicht das Programm das Waschen auch der Teile, die mit dem Pflegeetikett "Nur Trockenreinigung" 📋 ausgezeichnet sind, wobei beste Resultate und Wahrung der Gewebeeigenschaften gewährleistet sind. Was jedoch hochflorige Gewebe oder Fellgewebe anbelangt, ist sicherzustellen, dass das zu waschende Teil mit der Auszeichnung "für Maschinenwäsche geeignet" 📋 versehen ist.

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst.
• Berühren Sie nicht das Ablaufwasser, es kann sehr heiß sein.
• Öffnen Sie das Füllfenster nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Während des Waschgangs kann das Füllfenster sehr heiß werden.
• Muss der Waschvollautomat versetzt werden, sollten hierfür mindestens 2/3 Personen verfügbar sein. (Vorsichtig vorgehen). Versuchen Sie es niemals allein, das Gerät ist äußerst schwer.
• Vergewissern Sie sich, dass die Trommel völlig leer ist, bevor Sie die Wäsche einfüllen.
• Bitte überzeugen Sie sich vor dem Start jedes Programms, dass die maximale Beladungsmenge nicht überschritten wurde.

Entsorgung

• Entsorgung des Verpackungsmaterials:
  Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte dürfen Elektro-haushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre

Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Technologie im Dienste der Umwelt

Glauben Sie, durch das Füllfenster hindurch wenig Wasser zu sehen? Dank der neuen Hotpoint/Ariston-Technik genügt die halbe Wassermenge für eine maximale Sauberkeit: eine Maßnahme die zum Schutze der Umwelt angestrebt wurde.

Waschmittel, Wasser, Energie und Zeit sparen

• Verschwendung von Strom, Wasser, Waschmittel und Zeit kann man vermeiden, indem man die Waschmaschine mit der empfohlenen Höchstwäsclemenge benutzt. Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie bis zu 50% Energie sparen.
• Vorwäsche ist nur bei stark verschmutzter Wäsche erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden.
• Flecken sollten mit einem Fleckenmittel vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermieden werden. Ein 60°C-Programm anstelle eines 90°C-Programms, oder ein 40°C-Programm anstelle eines 60°C-Programms hilft bis zu 50% Energie zu sparen.
• Dosieren Sie Waschmittel sparsam je nach Wasserhärte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollten höchst sparsam eingesetzt werden.
• Waschen Sie am späten Nachmittag oder in den ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. Die Option „Startvorwahl“ (siehe Seite 31) hilft Ihnen in dieser Hinsicht außerordentlich.
• Soll die Wäsche in einem Wäschetrockner getrocknet werden, dann stellen Sie eine hohe Schleudergeschwindigkeit ein. Je trockener die Wäsche geschleudert wird, desto niedriger ist der zum Trocknen erforderliche Energieverbrauch.

Wasser- und Stromversorgung abstellen

• Wasserhahn nach jedem Waschvorgang zudrehen. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

Pflege der Gerätetür und Trommel

- Lassen Sie die Füllfenstertür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte trotzdem einmal vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

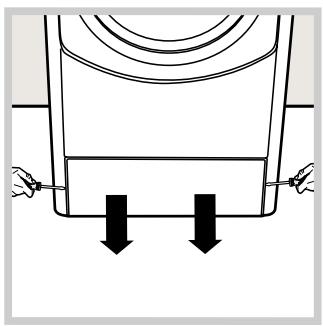

1. Nehmen Sie die Abdeckung (befindlich an der Frontseite unten des Waschvollautomaten) ab. Heben Sie hierzu die beiden Seiten dieser Abdeckung mit Hilfe eines Schraubenziehers vorsichtig an.

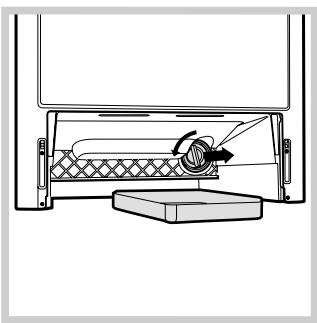

1. Schrauben Sie den Pumpendeckel gegen den Uhrzeigersinn ab. Es könnte Wasser ausfließen (ca. 1 Liter), es empfiehlt sich demnach, ein Gefäß unter die Auslauföffnung zu stellen.

2. Reinigen Sie das Innere gründlich.

3. Schrauben Sie den Deckel wieder auf.
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Es kann immer einmal vorkommen, dass Ihr Waschvollautomat nicht funktioniert. Bevor Sie sich an den Technischen Kundendienst wenden (siehe Seite 36), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein Wasser (Auf dem Display ist die Anzeige H_2O eingeblendet).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist un- dicht.

Im Falle eventueller Anomalien wird ein Fehlercode eingeblendet, wie zum Beispiel: F-01.

Es bildet sich zu viel Schaum.

Mögliche Ursachen / Lösungen:

- Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

- Das Füllfenster ist nicht richtig geschlossen (Display-Anzeige: DOOR).

• Die Taste ⏻ wurde nicht gedrückt.

• Die Taste START/RESET wurde nicht gedrückt.

• Der Wasserhahn ist nicht auf.

- Es wurde ein verzögerter Start gewählt („Startvorwahl“, siehe Seite 31).

- Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht auf.

- Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/RESET wurde nicht gedrückt.

- Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe Seite 27).

- Das Schlauchende liegt unter Wasser (siehe Seite 27).

- Der Mauerablauf wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

- Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese Funktion manuell gestartet werden (siehe Seite 30).

- Die Funktion „Bügelleicht“ wurde eingestellt: zur Beendung des Programms Taste START/RESET drücken (siehe Seite 31).

- Der Ablaufschlauch ist geknickt (siehe Seite 27).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Seite 26).

- Der Waschvollautomat steht nicht eben (siehe Seite 26).

- Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe Seite 26).

- Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Seite 26).

• Die Waschmittelschublade ist verstopft.

- Der Ablaufschlauch wurde nicht ordnungsgemäß befestigt (siehe Seite 27).

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

- Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift "Für Waschmaschinen", "Für Handwäsche und Waschmaschinen" usw. versehen sein.

- Es wurde zu hoch dosiert.

Bevor Sie sich an den Kundendienst wenden:

• Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann (siehe Seite 35);
• Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;
• das Maschinenmodell (Mod.);
• die Seriennummer (S/N).
Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild.

Nederlands

EXT 1400

Inhoud

Installatie, 38-39

Technische gegevens, 39
