Reference Premiere RP-160M - Lautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Regallautsprecher
Modell	Reference Premiere RP-160M
Konfiguration	2-Wege-Bassreflex
Hochtöner	1-Zoll-Titan-LTS-ventiliert
Tieftöner	6,5-Zoll-Kupfer-gesponnener Kerametall-Konus
Frequenzgang	45 Hz - 25 kHz ±3 dB
Empfindlichkeit	95 dB @ 2,83 V / 1 m
Belastbarkeit (Dauer)	100 Watt
Belastbarkeit (Spitze)	400 Watt
Impedanz	8 Ohm kompatibel
Übergangsfrequenz	1.500 Hz
Gehäusetyp	Bassreflex über rückseitige Öffnung
Eingänge	Doppelte Anschlussklemmen (Bi-Wiring/Bi-Amping-fähig)
Abmessungen (H x B x T)	14,5 x 7,68 x 10,34 Zoll (368 x 195 x 263 mm)
Gewicht	15 lbs (6,8 kg) pro Stück
Hauptfunktionen	Hochwertige Audiowiedergabe für Stereo und Heimkino
Wartung & Reinigung	Mit einem trockenen Tuch abwischen; Lösungsmittel oder Scheuermittel vermeiden
Sicherheitshinweise	Auf eine stabile Oberfläche stellen; Feuchtigkeit und extreme Temperaturen vermeiden
Ersatzteile & Reparierbarkeit	Wenden Sie sich an autorisierte Klipsch-Servicezentren für Ersatztreiber oder -teile
Allgemeine Informationen	Teil der Reference Premiere-Serie, bekannt für überragende Klarheit und Dynamik

Häufig gestellte Fragen - Reference Premiere RP-160M KLIPSCH

Wie sollte ich die RP-160M-Lautsprecher für den besten Klang positionieren?

Platzieren Sie sie auf Ohrhöhe im Sitzen, mindestens 15-30 cm von Wänden entfernt, um Bassüberhöhungen zu vermeiden. Richten Sie sie leicht zur Hörposition aus, um eine optimale Abbildung zu erzielen.

Kann ich die RP-160M als Surround-Lautsprecher in einem Heimkinosystem verwenden?

Ja, die RP-160M funktionieren als Front-, Center- oder Surround-Lautsprecher. Ihre breite Abstrahlung und hohe Empfindlichkeit machen sie für jeden Kanal vielseitig einsetzbar.

Welche Verstärkerleistung wird für die RP-160M empfohlen?

Ein Verstärker mit 20-100 Watt pro Kanal ist ideal. Der Lautsprecher verträgt bis zu 100 W Dauerbelastung, aber auch schwächere Röhrenverstärker können ihn dank 95 dB Empfindlichkeit antreiben.

Muss ich die RP-160M-Lautsprecher einspielen?

Klipsch empfiehlt eine Einspielzeit von 20-40 Stunden bei moderater Lautstärke. Dadurch können die Sicke und die Treiberkomponenten ihre optimale Leistung erreichen.

Kann ich die RP-160M bi-wiren oder bi-ampen?

Ja, die doppelten Anschlussklemmen ermöglichen Bi-Wiring oder Bi-Amping. Entfernen Sie die Brücken, um das Signal unabhängig auf Hoch- und Tieftöner aufzuteilen.

Welcher Hörabstand wird für die RP-160M empfohlen?

Für beste Ergebnisse sitzen Sie 1,8-3 m entfernt. Die Übergangsfrequenz und Abstrahlung des Lautsprechers sind für typisches Nah- bis Mittelfeldhören optimiert.

Wie reinige ich das Gehäuse der RP-160M?

Verwenden Sie ein weiches, trockenes Mikrofasertuch, um das Gehäuse sanft zu entstauben. Vermeiden Sie chemische Reinigungsmittel, die das Holzfurnier oder die Lackierung beschädigen könnten.

Sind die RP-160M-Lautsprecher magnetisch abgeschirmt?

Nein, sie sind nicht abgeschirmt. Halten Sie sie mindestens 30 cm von CRT-Fernsehern oder magnetischen Medien entfernt, um Störungen zu vermeiden.

Welchen Lautsprecherkabeltyp sollte ich mit den RP-160M verwenden?

Verwenden Sie hochwertiges Lautsprecherkabel der Stärke 14-16 AWG für Längen bis zu 15 m. Für größere Entfernungen verwenden Sie 12 AWG, um Widerstand und Signalverlust zu minimieren.

Kann ich die RP-160M an der Wand montieren?

Die RP-160M sind für die Regal- oder Ständeraufstellung konzipiert. Für die Wandmontage verwenden Sie eine stabile Halterung, die ihr Gewicht (15 lbs) trägt, und befestigen Sie diese an den Balken.

BEDIENUNGSANLEITUNG Reference Premiere RP-160M KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference.

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2, 3, und 4.

Die beiliegenden optionalen Spikes dienen dazu, die Stabilität auf Teppichböden zu verbessern. Spikes sollten nicht auf harten Böden verwendet werden.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

ANSCHLÜSSE

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Die Reference Premiere-Modelle RP-280F, RP-260F, RP-250F und RP-160M verfügen über doppelte Anschlussterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung musst der Verbindungsstreifen entfernt werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen – Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

ABBILDUNG 2

CENTER-KANAL

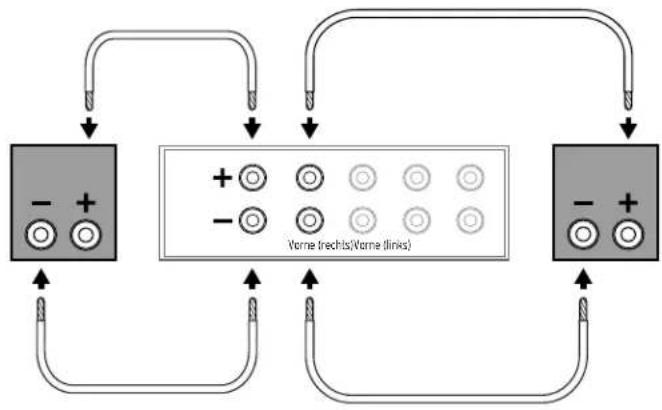

ABBILDUNG 3
STANDARDANSCHLÜSSE

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!

Verwenden Sie das

Befestigungslach nicht zur Deckenmontagel

No.10

25- bis 3-Zoll Flachkopf-

Holzschrauben in Ständerprofil befestigen oder Dübel verwenden etwa 6 mm hervorstehen lassen

3/8-16×0.5

*Wanchalterungen nicht im Lieferumlang enthalten

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

Der RP-140SA kann jeder
Gruppe passiver Lautsprecher hinzugefügt werden.

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERNELEVATION-LAUTSPRECHER

Befestigungsloch nicht zur Deckenmontagel

№.10

25- bis 3-Zoll Flachkopf-

Holzschrauben in Ständerprofil

befestigen oder Dübel verwenden etwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register
- Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
- Ihre personenbezogenen Daten werden nie verkauft.
- Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.
Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
