BEDIENUNGSANLEITUNG AQ8L 292 U HOTPOINT

Installations- und Bedienungsanleitungen WASCHVOLLAUTOMAT INHALTSVERZEICHNIS

Aufstellung, 38-39 Deutsch Auspacken und Aufstellen Wasser- und Elektroanschlüsse Technische Daten Beschreibung Ihres Gerätes, 40-41 Bedienblende Durchführung eines Waschprogramms, 42 Programme und Zusatzfunktionen, 43 Programmtabelle Zusatzfunktionen Waschmittel und Wäsche, 44 AQUALTIS AQ8L 292 U Waschmittel Vorsortieren der Wäsche Waschhinweise System zur Auswuchtung der Wäscheladung Vorsichtsmaßregeln und Hinweise, 45 Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür Reinigung und Pflege, 46 Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Wäschetrommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs Störungen und Abhilfe, 47 Kundendienst, 48

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet. ! Lesen Sie bitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. ! In der Plastikhülle dieser Bedienungsanleitung befinden sich, außer dem Garantieschein, auch Kleinteile zur Installation. Auspacken und Aufstellen Auspacken

1. Nach Entfernen der Verpackung überzeugen Sie sich

bitte davon, dass das Gerät während des Transportes nicht beschädigt wurde. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler.

2. Schrauben Sie die 4

Transportschutzschrauben aus und nehmen Sie das entsprechende an der Rückwand befindliche Distanzstück ab (siehe Abbildung).

3. Schließen Sie die Löcher mittels der in der Plastikhülle

befindlichen Kunststoffstöpsel.

4. Bewahren Sie bitte sämtliche Teile auf. Im Falle eines

erneuten Transportes des Gerätes sind alle Teile wieder einzusetzen, um Schäden im Geräteinnern zu vermeiden. ! Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen

Untergrund aufgestellt werden, ohne ihn an Wände oder Möbelteile anzulehnen.

2. Eventuelle Unebenheiten

durch An- bzw. Ausdrehen der vorderen Stellfüße ausgleichen, (der Neigungsgrad darf 2° nicht überschreiten).

! Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen und Betriebsgeräusche, vor allem während des Schleuderns, vermieden werden. ! Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist. Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches ! Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

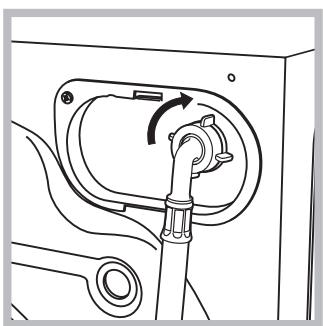

1. Schließen Sie das

andere Ende des Schlauches an den oben rechts am Rückteil des Gerätes befindlichen Wasseranschluss an (siehe Abbildung).

2. Schrauben Sie den

Wasserschlauch an einen Kaltwasserhahn mit ¾-GASGewindeanschluss an (siehe Abb.). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

3. Der Schlauch darf nicht eingeklemmt oder abgeknickt

werden. ! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite). ! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. ! Verwenden Sie bitte niemals alte oder gebrauchte Zulaufschläuche, sondern nur die, die Sie mit dem Gerät erhalten haben. Anschluss des Ablaufschlauches

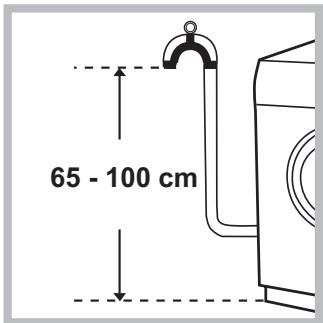

Schließen Sie den Ablaufschlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand (in einer Mindesthöhe von 65 – 100 cm) angelegten Ablauf an, ! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden. oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. ! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Technische Daten Modell AQ8L 292 U Abmessunge Breite 59,5 cm Höhe 85 cm Tiefe 64,5 cm Fassungsvermögen 1 bis 8 kg Elektroanschlüsse siehe das am Gerät befindliche Typenschild Wasseranschlüsse Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 62 Liter Schleudertouren bis zu 1200 U/min. Prüfprogramme gemäß EN 60456 ; Temperatur 60°C; Programm bei einer Lademenge von 8 kg. Elektroanschluss Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle);
• der Netzstecker mit der Steckdose übereinstimmt. Lassen Sie den Netzstecker oder die Steckdose andernfalls ersetzen. ! Das Gerät darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen. ! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein. Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektromagnetische Verträglichkeit) - 2002/96/CE - 2006/95/CE (Niederspannung)

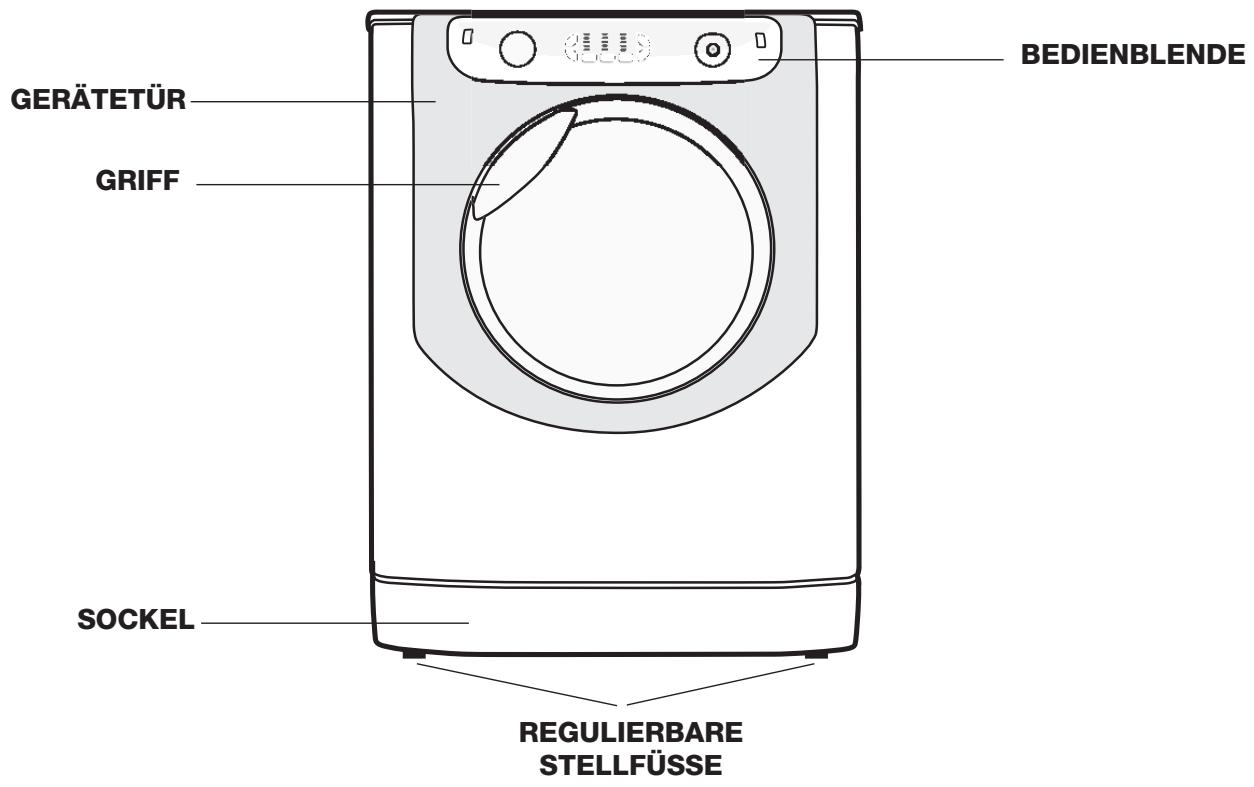

Beschreibung Ihres Gerätes

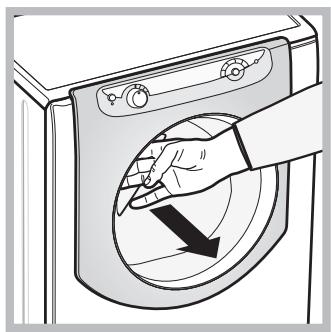

Öffnen Sie die Gerätetür bitte stets nur am entsprechenden Griff (siehe Abbildung ). WASCHMITTELBEHÄLTER Der Waschmittelbehälter befindet sich im Innern des Gerätes, um ihn zu erreichen, muss die Gerätetür geöffnet werden. Hinsichtlich der Dosierung des Waschmittels verweisen wir auf den Absatz „Waschmittel und Wäsche“ . Hinweis: befestigen Sie den Aufkleber mit der Beschreibung der Programme und der Optionen am Waschmittelbehälter. Der Aufkleber befindet sich in der Plastikhülle dieser Bedienungsanleitung.

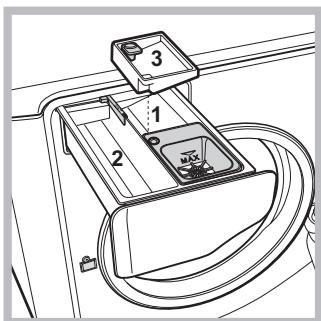

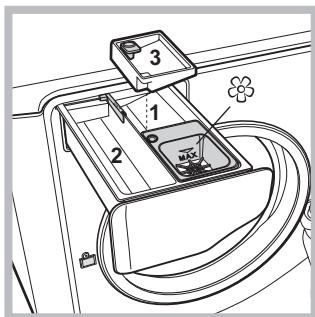

1. Waschmittelkammer für

den Vorwaschgang: für Waschpulver. ! Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 3 nicht eingesetzt wurde.

2. Waschmittelkammer

für den Hauptwaschgang: für Waschpulver oder Flüssigwaschmittel. Bei Verwendung von Flüssigwaschmittel empfehlen wir, dieses erst dann einzufüllen, wenn der Waschgang gestartet wird.

3. Zusatzkammer:Bleichmittel

! Die Verwendung der zusätzlichen Kammer 3 schließt die Vorwäsche aus. Kammer für Zusätze: für Weichspüler oder flüssige Zusätze. Bitte achten Sie darauf, dass der maximale auf dem Gitter angezeigte Stand nicht überschritten wird. Konzentrierte Weichspüler müssen verdünnt werden. Funktion Standby Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet. Bedienblende Wählschalter PROGRAMME Taste mit Kontrollleuchte ON/OFF

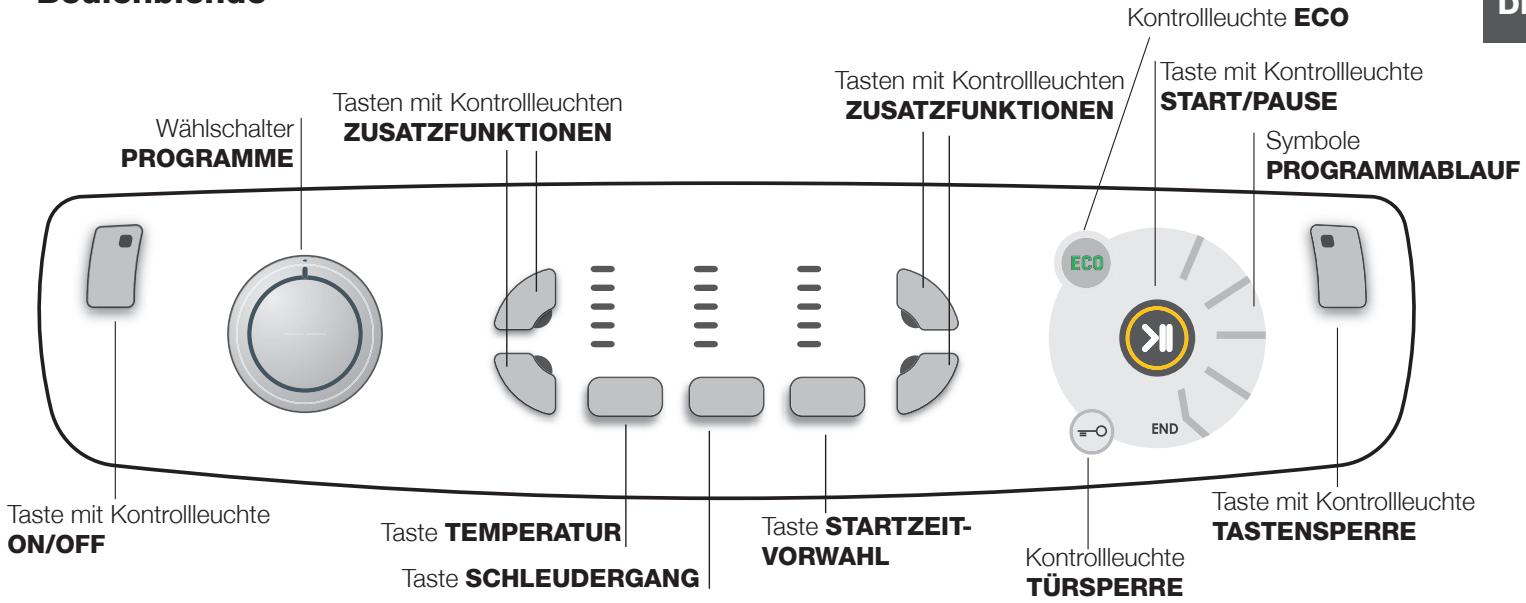

Kontrollleuchte ECO Tasten mit Kontrollleuchten ZUSATZFUNKTIONEN Taste TEMPERATUR Taste SCHLEUDERGANG Taste mit Kontrollleuchte ON/OFF: Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die grüne Kontrollleuchte zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus. Wählschalter PROGRAMME: Der Schalter kann in beide Richtungen gedreht werden. Um sicher zu sein, das am besten geeignete Waschprogramm gewählt zu haben, raten wir die “Programmtabelle” zu Rate zu ziehen. Während des Programmablaufs bleibt der Schalter feststehend. Taste TEMPERATUR: Taste drücken, wenn Sie die Temperatur ändern oder ausschalten möchten, der Wert wird durch die darüber befindlichen Kontrollleuchten angezeigt (siehe “Durchführung eines Waschprogramms“). Taste SCHLEUDERGANG: Taste drücken, wenn Sie die Schleuderdrehzahl ändern oder nicht schleudern möchten; der Wert wird durch die darüber befindlichen Kontrollleuchten angezeigt (siehe “Durchführung eines Waschprogramms“). Taste STARTZEITVORWAHL: Taste drücken, um den verzögerten Start des gewünschten Programms zu programmieren. Die entsprechende Zeitverschiebung wird durch die darüber befindlichen Kontrollleuchten angezeigt (siehe „Durchführung eines Waschprogramms“). Tasten mit Kontrollleuchten ZUSATZFUNKTIONEN: Die Taste zur Einstellung der verfügbaren Zusatzfunktionen drücken. Die entsprechende Kontrollleuchte leuchtet (siehe „Durchführung eines Waschprogramms“). Tasten mit Kontrollleuchten ZUSATZFUNKTIONEN Taste mit Kontrollleuchte START/PAUSE Symbole PROGRAMMABLAUF Taste STARTZEITVORWAHL Kontrollleuchte TÜRSPERRE Taste mit Kontrollleuchte TASTENSPERRE Symbole PROGRAMMABLAUF: Die Symbole zeigen die jeweilige Programmphase (Hauptwäsche – Spülen Schleudern – Abpumpen ) anzuzeigen). Die Anzeige leuchtet auf, wenn der Zyklus abgelaufen ist. Taste mit Kontrollleuchte START/PAUSE: Sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Start des Programms ist die Kontrollleuchte dauerhaft an. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste die Kontrollleuchte blinkt orangefarben. Sobald die Kontrollleuchte “Türsperre” erlischt, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in zu starten, drücken Sie die Taste erneut. Kontrollleuchte TÜRSPERRE: Diese zeigt an, dass die Gerätetür nicht geöffnet werden kann. Um die Gerätetür zu öffnen, muss der Waschzyklus auf Pause geschaltet werden (siehe “Durchführung eines Waschprogramms”). Taste mit Kontrollleuchte TASTENSPERRE: Zur Sperre bzw. Freigabe der Schaltelemente halten Sie die Taste ca. 2 Sekunden lang gedrückt. Die eingeschaltete Kontrollleuchte zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, (eventuell durch Kinder). Kontrollleuchte ECO: das Symbol wird angezeigt, sobald bei Änderung der Waschoptionen den Energiebverbrauch um mindestens 10% reduziert. Außerdem leuchtet die Ikone, bevor das Gerät in Standby-Modus übergeht, für wenige Sekunden auf. Bei ausgeschaltetem Gerät liegt die geschätzte Energierückgewinnung bei etwa 80%.

Durchführung eines Waschprogramms

ANMERKUNG: Lassen Sie vor erstmaligem Gebrauch des Waschvollautomaten erst einen Waschgang ohne Wäsche, jedoch mit Waschmittel durchlaufen. Stellen Sie hierzu das 90°C-Waschprogramm ohne Vorwäsche ein.

1. EINSCHALTEN DES GERÄTES. Drücken Sie

die Taste . Sämtliche Kontrolllampen leuchten für 1 Sekunde auf; im Anschluss daran leuchtet die Kontrollleuchte der Taste dauerhaft und die Kontrollleuchte START/PAUSE blinkt.

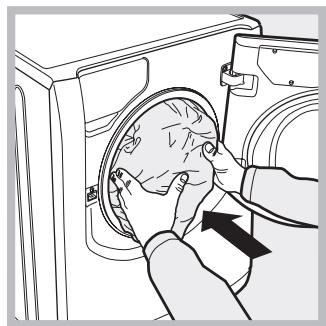

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür.

Füllen Sie die Wäsche ein. Beachten Sie die maximale Füllmenge laut Programmtabelle.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe „ Beschreibung Ihres Gerätes“).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Drehen Sie

den WÄHLSCHALTER PROGRAMME nach rechts oder nach links auf das gewünschte Programm; die dem Programm entsprechende Temperatur und Schleudergeschwindigkeit werden automatisch zugeschaltet, können jedoch geändert werden.

6. INDIVIDUALISIERUNG DES WASCHGANGS. Dies

erwirken Sie über die auf dem Bedienfeld befindlichen Tasten: Änderung der Temperatur und/ Schleuderdrehzahl. Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit, wenn sie kompatibel mit dem eingestellten Programm sind. Durch Drücken der Taste kann die Temperatur Schritt für Schritt herabgesetzt werden, bis auf Kaltwäsche ( ). Durch Drücken der Taste kann die Schleudergeschwindigkeit Schritt für Schritt herabgesetzt werden, bis auf die Abwahl des Schleudergangs ( ). Ein weiterer Druck auf die Tasten setzt die Einstellungen wieder auf die maximalen Werte. ! Ausnahme: Wird das Waschprogramm BAUMWOLLE eingestellt, kann die Temperatur bis auf 90° erhöht werden. Die Startzeitvorwahl einstellen. Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie mehrmals die Taste, bis die Kontrollleuchte der gewünschten Zeitverschiebung aufleuchtet. Beim sechsten Tastendruck wird die Funktion deaktiviert. ! Wurde die Taste START/PAUSE einmal gedrückt, kann die Restzeit bis zum Start nur verringert werden.

Änderung der Eigenschaften des Waschgangs. Drücken Sie die Taste ZUSATZFUNKTIONEN, um einen Waschgang gemäß Ihren persönlichen Wünschen zu ändern.

• Zur Aktivierung der Zusatzfunktion drücken Sie die Taste; die entsprechende Kontrolllampe leuchtet auf.
• Durch erneutes Drücken der Taste kann die Zusatzfunktion wieder ausgeschaltet werden; die entsprechende Kontrollleuchte erlischt. ! Lässt sich eine Waschoption nicht mit dem gewählten Programm kombinieren, blinkt die entsprechnde Anzeige und die Funktion wird nicht aktiviert. ! Ist die gewählte Zusatzfunktion mit einer anderen, bereits eingestellten nicht kompatibel, blinkt die Anzeige der ersten Option, wird deaktiviert und nur die zweite Funktion wird aktiviert.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste

START/PAUSE. Die Kontrollanzeige leuchtet und die Gerätetür wird gesperrt (Kontrollleuchte TÜRSPERRE eingeschaltet). Während des Programmablaufs leuchten die entsprechenden Symbole auf, um die jeweils erreichte Phase anzuzeigen. Um ein bereits laufendes Programm zu ändern, schalten Sie das Gerät auf Pause , drücken Sie hierzu die Taste START/PAUSE, wählen Sie daraufhin das gewünschte Programm und drücken Sie erneut die Taste START/PAUSE. Zum Öffnen der Gerätetür während eines Zyklusses drücken Sie die Taste START/PAUSE; ist die Kontrollleuchte TÜRSPERRE ausgeschaltet, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Dieses wird durch die

Leuchtanzeige END angezeigt. Die Gerätetür kann geöffnet werden. Blinkt die Kontrollleuchte START/ PAUSE, muss die Taste gedrückt werden, um den Waschgang abzuschließen. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. ! Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, halten Sie die Taste gedrückt, bis der Zyklus unterbrochen wird und sich das Gerät ausschaltet. Sack für Steppdecken, Vorhänge und Feinwäsche Dank des speziellen mitgelieferten Sacks können Sie im Waschvollautomaten Aqualtis auch ihre kostbarsten und empfindlichsten Wäschestücke bei maximalem Schutz waschen. Es empfiehlt sich, diesen Sack in jedem Fall für die Wäsche wie z.B. (Stepp- und Daunendecken mit Synthetikbezug zu verwenden). Programme und Zusatzfunktionen Programmtabelle SymBeschreibung des Programms bole Programme Baumwolle Baumwolle mit Vorwäsche (Füllen Sie das Waschpulver in die entsprechende Kammer ein). Baumwolle (1): stark verschmutzte Weiß- und farbechte Buntwäsche. Baumwolle (2): stark verschmutzte Weiß- und empfindliche Buntwäsche. Buntwäsche aus Baumwolle (3)

Max. Temp. (°C) Max. Waschmittel und ZuMax. Schleuder sätze Beladung- ProgramGeschwinWasch- Weich- Bleich- smenge mdauer digkeit mittel spüler mittel (kg) (U/min) 90°

Baby: stark verschmutzte empfindliche Buntwäsche. 40°

Kunstfaser widerstandsfähige 60°

7-Tage: bettwäsche Bade- und Handtücher. Daunen: wäsche- bzw. Kleidungsstücke mit Daunenfüllung. 60° 30°

Seide: kleidungsstücke aus Seide, Viskose und Feinwäsche. 30°

Wolle: wolle, Kaschmir usw. Mix 30': zum kurzen Auffrischen leicht verschmutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche). Teilprogramme 40°

Spezialprogramme Für alle Testinstitute:

1) Prüfprogramm gemäß EN 60456: Programm

und eine Temperatur von 60°C einstellen.

2) Langes Baumwollprogramm: Programm

und eine Temperatur von 40°C einstellen.

3) Kurzes Baumwollprogramm: Programm

und eine Temperatur von 40°C einstellen. Zusatzfunktionen Super Wash Diese Zusatzfunktion verbessert die Waschergebnisse durch eine erhöhte Wassermenge am Anfang des Programms und eine verlängerte Programmlaufzeit. Diese Funktion ermöglicht das Entfernen selbst der hartnäckigsten Flecken. Kann mit oder ohne Bleichmittel verwendet werden. Möchten Sie auch Bleichen, dann setzen Sie die mitgelieferte, zusätzliche Kammer 3 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit „max“ gekennzeichnete Höchststand (siehe Abbildung) nicht überschritten werden. Wenn Sie nur bleichen möchten, ohne einen kompletten Waschgang durchzuführen, dann geben Sie das Bleichmittel in die Zusatzkammer 3, stellen Sie das Programm „Spülgang“ ein und aktivieren Sie die Funktion „Super Wash” . ! Diese Funktion kann zu den Programmen , , , , , Bügelleicht Wird diese Zusatzfunktion eingestellt, werden Waschgang und Schleudergang entsprechend geändert, um Knitterbildung zu vermindern. Am Ende des Waschgangs erfolgt eine sanfte Umdrehung der Trommel; die Kontrollleuchten „Bügelleicht“ und START/PAUSE blinken. Drücken Sie die Taste START/PAUSE oder „Bügelleicht“, um den Waschgang abzuschließen. Wird das Programm “Seide” eingestellt, unterbricht Ihr Gerät das Programm, ohne das Wasser abzupumpen. Ihre Wäsche bleibt so im letzen Spülwasser liegen, und die Kontrollleuchte „Bügelleicht“ blinkt. Zum Abpumpen des Wassers zu muss die Taste START/ PAUSE oder die Taste „Bügelleicht“ gedrückt werden. ! Diese Funktion kann zu den Programmen , , , , . Schnell Wird diese Option gewählt, wird die Programmdauer um 30%-50% reduziert, wodurch Wasser und Energie gespart werden können. Verwenden Sie diesen Zyklus leicht verschmutzte Wäsche. ! Diese Funktion kann zu den Programmen

Extra Spülen Wählen Sie diese Zusatzfunktion, wird die Spülwirkung verbessert und somit ein optimales Ausspülen von Waschmittelresten garantiert. Dies ist besonders empfehlenswert bei sehr empfindlicher Haut bzw. Waschmittelallergien. Es empfiehlt sich, diese Funktion bei voller Wäschebeladung oder bei hohen Waschmitteldosierungen zuzuschalten. ! Diese Funktion kann zu den Programmen , , .

Waschmittel und Wäsche

Waschmittel Die Wahl des Waschmittels und der Waschmittelmenge hängt von der Gewebeart (Baumwolle, Wolle, Seide ...), der Farbe, der Waschtemperatur, der Stärke der Verschmutzung und der Wasserhärte ab. Dosieren Sie das Waschmittel gemäß Herstellerangaben exakt, um Verschwendung zu vermeiden und die Umwelt zu schonen: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Es empfiehlt sich:

• Waschmittel in Pulverform für Weißwäsche und für die Vorwäsche zu verwenden,
• flüssige Waschmittel für empfindliche Baumwollwäsche und für alle Waschprogramme bei Niedrigtemperaturen,
• und flüssige Feinwaschmittel für Wolle und Seide. Flüssigwaschmittel dürfen erst unmittelbar vor dem Start des Programms in die entsprechende Kammer, oder in eine Dosierkugel, eingefüllt werden. Bei der Benutzung von Flüssigwaschmitteln sollte kein Programm mit Vorwäsche verwendet werden. ! Verwenden Sie keine Handwaschmittel, diese verursachen eine zu hohe Schaumbildung. Vorsortieren der Wäsche

• Falten Sie die Wäsche auseinander, bevor Sie sie in die Trommel legen.
• Trennen Sie die Wäsche je nach Gewebeart (siehe Waschetikettensymbol) und Farbe. Weißwäsche ist immer getrennt zu waschen.
• Entleeren Sie alle Taschen und kontrollieren Sie die Knöpfe.
• Das in der „Programmtabelle“ angegebene Gewicht, beschreibt die maximale Ladung Trockenwäsche und darf nicht überschritten werden. Wie schwer ist Wäsche? 1 Betttuch 400-500 g 1 Kopfkissenbezug 150-200 g. 1 Tischdecke 400-500 g 1 Bademantel 900-1200 g 1 Handtuch 150-250 g 1 Jeanshose 400-500 g 1 Oberhemd 150-200 g. Waschhinweise Hemden: wählen Sie das Spezialprogramm “Hemden” zum schonenden Waschen von Oberhemden jeglicher Gewebeart und Farbe. Jeans: wählen Sie das Spezialprogramm “Jeans” für alle Wäschestücke aus “Denimstoff”; wenden Sie die Wäschestücke auf links und verwenden Sie ein Flüssigwaschmittel. Baby: wählen Sie das Spezialprogramm “Baby” um die durch Kinder verursachten, typischen Flecken zu beseitigen und die Waschmittel optimal auszuspülen auch um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus reduziert das Bakterienaufkommen durch eine Erhöhunh der Wassermenge und wurde optimiert für die Verwendung von speziellen desinfizierenden Waschmittelzusätzen. Am Ende des Waschgangs erfolgen einige langsame und sanfte Trommelumdrehungen. Drücken Sie abschließend die Taste START/PAUSE. Seide: Wählen Sie das Spezialprogramm “Seide” zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel.

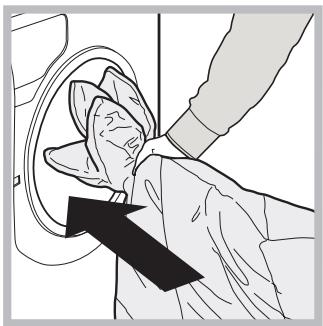

Gardinen: Verwenden Sie das Programm „ Seide “ . Sie sollten zusammengelegt und in den mitgelieferten Beutel gesteckt werden. Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses Siegel zertifiziert diese Waschmaschine als Gerät für eine besonders schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ tragen. Mit dem Programm „Wolle“ lassen sich sämtliche Wollwäsche bedenkenlos waschen, wobei beste Waschergebnisse erreicht werden. Daunen: Zum Waschen von Wäschestücken mit Daunenfüllung wie Federbetten für Doppel- oder Einzelbetten (die ein Gewicht von 3,5 kg nicht überschreiten), Kissen, Anoraks wählen Sie das Spezialprogramm „Daunen“ . Wie empfehlen, die Federbetten mit nach innen gefalteten Ecken (siehe Abbildung) in die Wäschetrommel zu füllen und ¾ des Fassungsvermögens der Trommel nicht zu überschreiten. Für optimale Waschergebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden und dieses in die Waschmittelkammer einzufüllen. Steppdecken: Benutzen Sie zum Waschen von Steppdecken mit Synthetikbezug den mitgelieferten Sack und stellen Sie das Programm „Daunen“ ein. Badezimmer- und Bettwäsche: Ihr Waschvollautomat bietet Ihnen die Möglichkeit, Ihre gesamte Wäsche in einem einzigen Waschgang, dem „7-Tage“-Programm waschen. Weichspüler kommt hier optimiert zum Einsatz und Sie sparen zusätzlich Zeit und Energie. Es empfiehlt sich die Verwendung von Waschmittel in Pulverform. Hartnäckige Flecken: Diese sollten vor dem Waschen vorbehandelt werden. Verwenden Sie das Programm für Baumwolle mit Vorwäsche. System zur Auswuchtung der Wäscheladung Um starke Vibrationen zu vermeiden, wird die Wäsche vor dem Schleudern durch spezielle Trommelbewegungen gleichmäßig verteilt. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu ermöglichen, sollten große und kleine Wäscheteile gemischt eingefüllt werden. Vorsichtsmaßregeln und Hinweise ! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen genannt und sollten aufmerksam gelesen werden. Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarhung und Kenntnis geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein.
• Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Sollte es erforderlich sein, das Gerät zu versetzen, sollten hierfür 2 oder 3 Personen verfügbar sein. (Vorsichtig vorgehen). Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist. Entsorgung
• Entsorgung des Verpackungsmaterials: Bitte befolgen Sie die lokalen Richtlinien zur Entsorgung und Wiederverwertung des Verpackungsmaterials.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte schreibt vor, dass Hauhaltsgeräte nicht mit dem normalen Müll zu entsorgen sind. Altgeräte sind zwecks Optimierung der Rückgewinnungs- und Recyclingrate der Gerätematerialien einer gesonderten Sammelstelle zuzuführen, um Schäden für die Gesundheit und die Umwelt zu vermeiden. Das durchgestrichene Abfalleimersymbol, weist darauf hin, dass eine getrennte Entsorgung vorgeschrieben ist. Für weitere Informationen hinsichtlich der ordnungsgemäßen Entsorgung von Haushaltsgeräten wenden Sie sich bitte an Ihren Händler oder an die zuständige kommunale Stelle. Manuelles Öffnen der Gerätetür

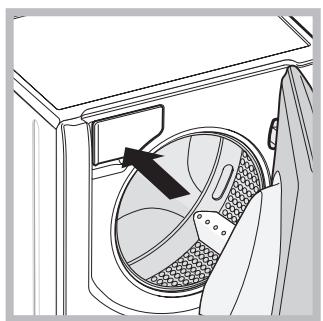

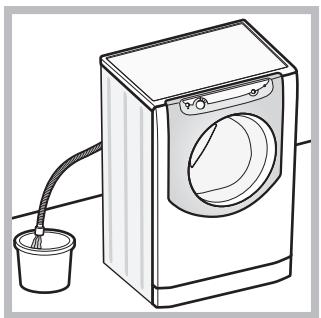

Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker

2. Stellen Sie sicher, dass

der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

3. Nehmen Sie die Abdeckung an der Gerätefront ab (siehe

Abbildung auf nachfolgender Seite).

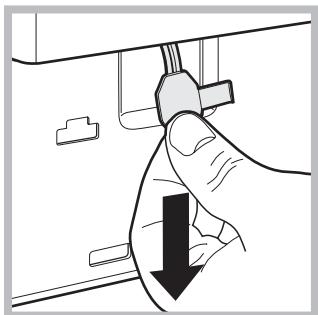

4. Entfernen Sie mithilfe der

Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung. Ziehen Sie die Spannvorrichtung jetzt nach unten, bis ein deutliches Klicken anzeigt, dass die Tür entriegelt ist.

5. Öffnen Sie die Gerätetür.

Wenn das nicht möglich ist, wiederholen Sie die Schritte aus Punkt 4.

6. Arretieren Die die Kunststofflasche wieder an der

beschriebenen Stelle

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasseraustritte vermieden.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihr Gerät reinigen. Reinigung des Gerätes Die Gehäuseteile und die Teile aus Gummi können mit einem, mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie den Einsatz von Löseund Scheuermitteln. Reinigung der Waschmittelschublade

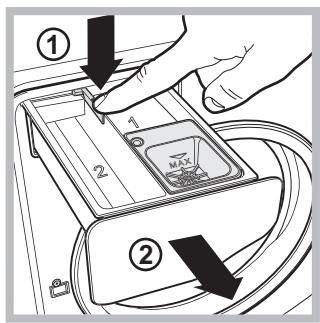

Drücken Sie auf den Arretierhebel (1) und ziehen Sie die Waschmittelschublade nach vorne heraus (2) (siehe Abbildung). Spülen Sie diese regelmäßig unter fließendem Wasser gründlich aus. Zugang zur Fremdkörperfalle:

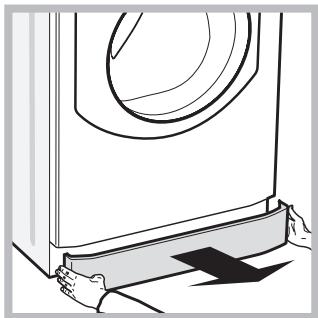

1. Nehmen Sie die Abdeckung an der Gerätefront ab,

indem Sie zur Mitte hin drücken, dann drücken Sie beide Seiten nach unten und ziehen sie heraus (siehe Abbildungen).

Behälter zum Auffangen des auslaufenden Wassers (ca. 1,5 Liter) zur Hand (siehe Abbildung);

3. Drehen Sie den Deckel

gegen den Uhrzeigersinn ab (siehe Abbildung); Pflege der Wäschetrommel

4. Reinigen Sie das Innere gründlich;

5. Schrauben Sie den Deckel wieder auf.

6. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei

sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

• Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden. Kontrolle des Wasserzulaufschlauchs

Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die Fremdkörperfalle geraten. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen. Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Mögliche Ursachen / Lösungen: Das Gerät schaltet sich nicht ein.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen. Der Waschgang startet nicht.

Die Gerätetür ist nicht ganz geschlossen. Die Taste START/PAUSE wurde nicht gedrückt. Der Wasserhahn ist nicht aufgedreht. Es wurde ein verzögerter Start gewählt. Das Gerät zieht kein Wasser.

Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen. Der Schlauch ist geknickt. Der Wasserhahn ist nicht aufgedreht. Es ist kein Wasser da. Der Druck ist unzureichend. Die Taste START/PAUSE wurde nicht gedrückt. Die Gerätetür bleibt gesperrt.

• Durch Auswahl des Programmzyklus “Baby ” oder der Option “Bügelleicht ” führt der Waschvollautomat am Ende des Zyklus langsame Drehungen der Trommel aus; um den Zyklus zu beenden drücken Sie die Taste START/PAUSE oder die Taste “Bügelleicht ”. Durch Auswahl des Zyklus “Seide ” beendet das Gerät den Zyklus ohne das Wasser abzupumpen. Zum Abpumpen des Wassers und um die Wäsche herausnehmen zu können muss die Taste START/ PAUSE oder die Taste „Bügelleicht “ gedrückt werden. Das Gerät zieht laufend Wasser • Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. und pumpt es laufend ab. 65 – 100 cm vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).
• Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und dadurch ständig Wasser ansaugt und wieder abpumpt wird. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventilean.
• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Das Gerät pumpt nicht ab und schleudert nicht.

• Das Programm sieht kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Zusatzfunktionen“).
• Die Zusatzfunktion ‚Bügelleicht‘ wurde zugeschaltet: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Programme und Zusatzfunktionen“).
• Der Ablaufschlauch ist geknickt (siehe „Installation“).
• Die Ablaufleitung ist verstopft. Das Gerät vibriert zu stark während des Schleuderns.

Das Gerät ist undicht.

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).
• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).
• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“). Die Transportsicherungen wurden nicht entfernt (siehe „Installation“). Das Gerät steht nicht eben (siehe „Installation“). Das Gerät steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“). Das Gerät wurde nicht gleichmäßig beladen (siehe „Waschmittel und Wäsche“). Die Symbole des „Program• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin mablaufs“ blinken gemeinsam ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, mit der ON/OFF Kontrolleuchte kontaktieren Sie bitte den Kundendienst. in kurzen Abständen. Es bildet sich zu viel Schaum.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.
• Es wurde zu hoch dosiert. Die Gerätetür bleibt gesperrt.

• Entsperren Sie die Gerätetür von Hand (siehe „Vorsichtsmaßregeln und Hinweise“).

Bevor Sie den Kundendienst anfordern:

• Prüfen Sie, ob einige Kontrollen vorab selbst durchgeführt werden (siehe “Störungen und Abhilfe);
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, wenden Sie sich bitte an den autorisierten Kundendienst. ! Im Falle einer fehlerhaften Installation oder eines unkorrekten Gebrauchs wird der Einsatz eventuell in Rechnung gestellt. ! Beauftragen Sie bitte niemals unbefugtes Personal. Geben Sie bitte Folgendes an:

• die Art der Störung;
• das Gerätemodell (Mod.);
• die Seriennummer (S/N). Diese Angaben ersehen Sie auf dem am Gerät befindlichen Typenschild.
