Produkttyp	Stroboskop-Effektmaschine
Marke	HQ Power
Modell	VDPL1000ST
Abmessungen	365 x 144 x 166 mm
Gewicht	2,8 kg
Stromversorgung	90-260 VAC, 50/60 Hz
Leistungsaufnahme	60 W
LEDs	132 x SMD 5050
Farbtemperatur	7000 K
Hauptfunktionen	Stroboskopeffekt, Automatikmodus, Master/Slave-Modus, DMX-Steuerung (3 Kanäle)
Anzahl DMX-Kanäle	3 (Intensität, Geschwindigkeit, Dauer)
Schutzklasse	I (Schutzerdung)
Maximale Umgebungstemperatur	40 °C
Mindestsicherheitsabstand	0,5 m von brennbaren Gegenständen; 0,5 m zwischen Lichtausgang und beleuchteter Fläche
Montage	Bügel mit M10-Bolzen, Sicherheitshaken
Anschlüsse	Powercon-Eingang/-Ausgang, DMX-Eingang/-Ausgang (XLR 3-polig)
Maximale Anzahl DMX-Geräte in Reihe	32
Maximale DMX-Kabellänge	500 m
Wartung und Reinigung	Netzstecker ziehen, abkühlen lassen, mit einem trockenen, fusselfreien Tuch abwischen
Sicherung	Ersatz durch ein identisches Modell
Garantie	24 Monate (Privatgebrauch), 6 Monate (gewerbliche Nutzung)
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, außer der Sicherung

Häufig gestellte Fragen - VDPL1000ST HQ Power

Wie stelle ich das Gerät auf Automatikmodus ein?

Stellen Sie die DIP-Schalter 9 und 10 auf ON, alle anderen auf OFF. Passen Sie gegebenenfalls die Mikrofonempfindlichkeit mit der Einstellung auf der Rückseite an.

Wie verbinde ich mehrere VDPL1000ST im Master/Slave-Modus?

Ein Gerät fungiert als Master (auf Automatikmodus eingestellt) und die anderen als Slave. Für die Slaves stellen Sie alle DIP-Schalter auf OFF. Alle Slaves synchronisieren ihre Effekte mit dem Master.

Wie konfiguriere ich die DMX-Adresse?

Stellen Sie den DIP-Schalter 10 auf OFF. Verwenden Sie die DIP-Schalter 1 bis 9, um die Adresse binär einzustellen (DIP1=1, DIP2=2, usw.). Konsultieren Sie die Adresstabelle in der Anleitung.

Welche Sicherheitsvorkehrungen sind wesentlich?

Ziehen Sie immer vor der Reinigung den Netzstecker. Verwenden Sie eine geerdete Steckdose. Schauen Sie nicht direkt in die Lichtquelle. Halten Sie einen Abstand von 0,5 m zu brennbaren Gegenständen und zur beleuchteten Fläche ein. Die Umgebungstemperatur darf 40 °C nicht überschreiten.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. Entfernen Sie die Sicherungshalterung mit einem flachen Schraubendreher. Ersetzen Sie die defekte Sicherung durch ein identisches Modell. Setzen Sie die Sicherungshalterung wieder ein und schließen Sie das Gerät wieder an.

Wie hoch ist die Farbtemperatur der LEDs?

Die LEDs haben eine Farbtemperatur von 7000 K und erzeugen kaltweißes Licht.

Wie hoch ist der Stromverbrauch des Geräts?

Der Verbrauch beträgt 60 W bei einer Stromversorgung von 90 bis 260 VAC, 50/60 Hz.

Welche Betriebsmodi sind verfügbar?

Das Gerät bietet drei Modi: Automatik (mit Mikrofon oder automatisch), Master/Slave und DMX-Steuerung über 3 Kanäle (Intensität, Geschwindigkeit, Dauer).

Wie reinige ich den VDPL1000ST?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Wischen Sie es mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel.

Welcher Mindestabstand zu brennbaren Gegenständen ist einzuhalten?

Halten Sie einen Mindestabstand von 0,5 m zwischen dem Gerät und brennbaren Gegenständen oder Materialien sowie zwischen dem Lichtausgang und der beleuchteten Fläche ein.

BEDIENUNGSANLEITUNG VDPL1000ST HQ Power

BEDIENUNGSANLEITUNG 23

CE

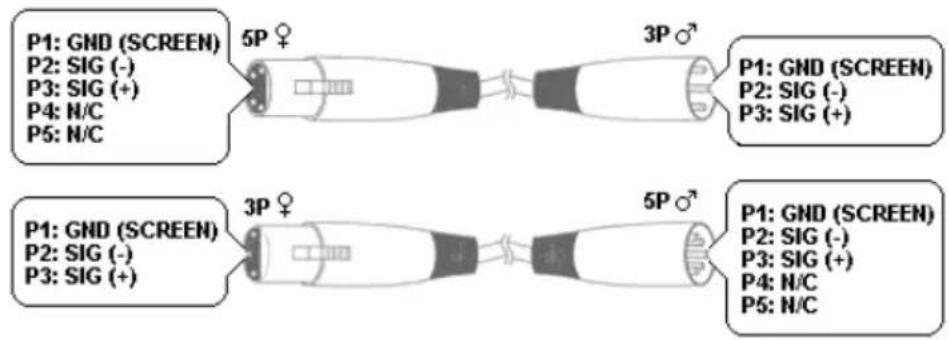

Die Controller-Linie von 3-Pin nach 5-Pin anzupassen (Stecker und Kontakt).

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Seien Sie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.
	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf.
	Blicken Sie nicht direkt in die Lichtquelle, um Folgendes zu vermeiden• epileptische Anfälle bei empfindlichen Menschen• kurzzeitige Sehstörungen (Blitze)• permanente und unwiderrufliche Augenschäden
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Der Aufbau des Gerätes entspricht der Schutzklasse I. Gemäß den Vorschriften muss das Gerät geerdet sein. Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Sichern Sie die Montage mit einem geeigneten Sicherheitsfangseil (z.B. VDLSC7N oder VDLSC8N).
• Sorgen Sie für einen Abstand von min. 0.5 m zwischen dem Gerät und entflammbaren und explosiven Gegenständen oder Stoffen.
• Beachten Sie eine minimale Entfernung von 0,5 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.
• Die max. Umgebungstemperatur ist 40 °C. Verwenden Sie das Gerät nicht bei höheren Temperaturen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

		Schützen Sie das Gerät vor Staub und extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand.
[wwxt]		Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. Dies kann zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
  • Die LEDs und mechanische Abnutzung fallen nicht unter die Garantie.
• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theatern, usw. entworfen.
• Das Gerät eignet sich nur für die Anwendung im Innenbereich.
• Verwenden Sie eine geeignete Stromversorgung (siehe 'Technische Daten')
• Das Gerät eignet sich nicht für permanenten Betrieb: eine regelmäßige Pause verlängert die Lebensdauer.
• Beim ersten Gebrauch könnte es Rauch oder einen spezifischen Geruch geben. Das ist normal und wird nach einiger Zeit allmählich verschwinden.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• sehr starkes Stroboskopeffekt, sehr niedriger Stromverbrauch
- für die Anwendung im Innenbereich, für vielerlei Anwendungen
- Stand-Alone-, Master/Slave- oder DMX-Modus
- DMX-Steuerung über 3 Kanäle (Intensität, Geschwindigkeit und Dauer)

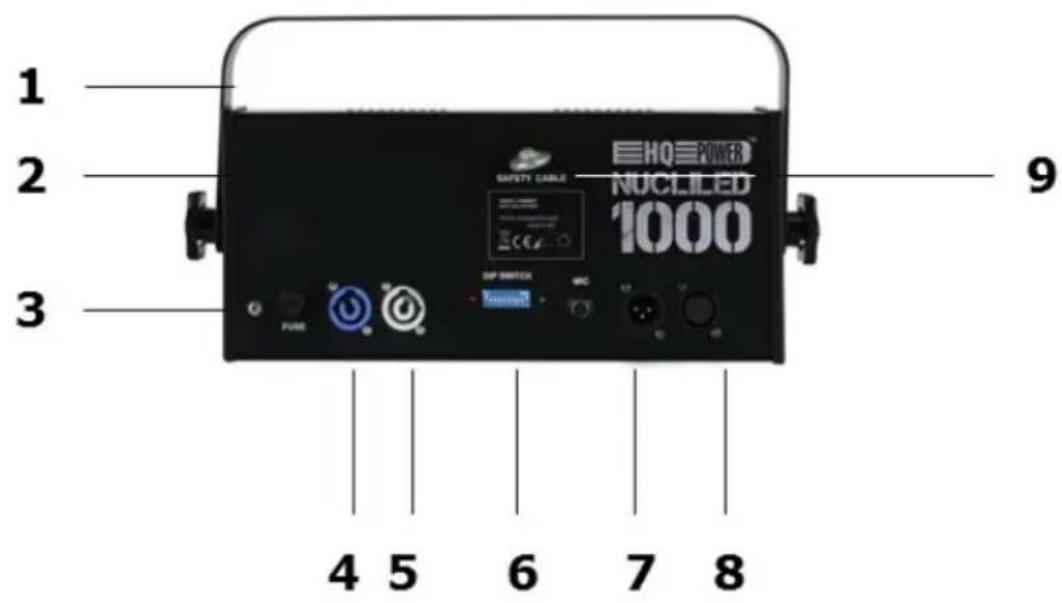

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Halterung	6	DIP-Schalter
2	Sicherungshalter	7	DMX-Eingang
3	Powercon-Eingang	8	DMX-Ausgang
4	Powercon-Ausgang	9	Sicherheitshaken
5	Empfindlichkeitsregelung

6. Installation

Wählen Sie einen geeigneten Montageort. Montieren Sie das Gerät mit der Halterung in den geeigneten Winkel. Verbinden Sie das Stromkabel mit dem Netz. Trennen Sie das Gerät nach Gebrauch vom Netz.

VDPL1000ST

Das Gerät montieren

• Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.
• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.
  • Das Gerät muss immer mit einer zweiten Befestigung (z.B. Sicherheitsfangseil) gesichert werden.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo wenige Leute vorübergehen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.
• Für Truss-Montage, verwenden Sie die geeignete Klemme (nicht mitgeliefert) und stecken Sie einen M10-Bolzen durch die Mitte der (gefalteten) Halterung.
• Regeln Sie den Neigungswinkel über den Montagebügel und drehen Sie die Schrauben fest an.
• Entfernen Sie alle entflammbaren Materialen in einem Abstand von 0,5 m.
• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.
• Verbinden Sie das Gerät über das Stromkabel mit dem Netz. Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder Dimmkreis versorgt werden, auch wenn Sie den Regelwiderstand oder den Dimmkreis als EIN/AUS-Schalter (0% bis 100%) verwenden.
• Das Gerät hat einen Netzausgang an den ein anderes Gerät angeschlossen werden kann. Verbinden Sie mehrere Geräte in Serie über diesen Ausgang, so beachten Sie, dass der Gesamtstrom den Nennstrom vom Netz nicht überschreitet. Verwenden Sie Stromkabel mit einem geeigneten Durchmesser. Verbinden Sie keine Geräte in Serie, dann befestigen Sie die Schraubkappe, damit kein Wasser eindringen kann.
  • Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

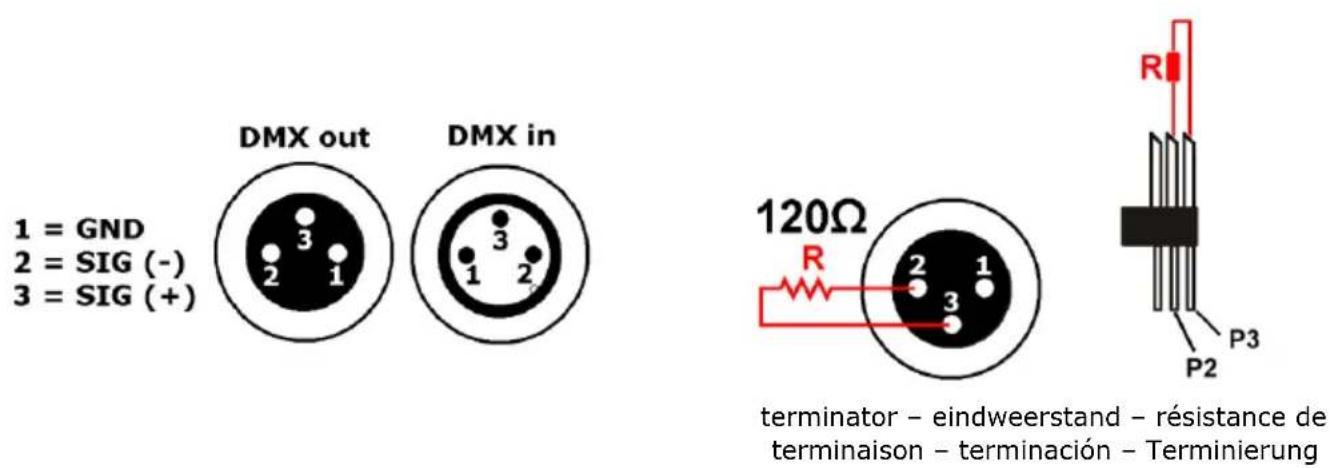

DMX512-Anschluss

• Wenn nötig, so verbinden Sie ein XLR-Kabel mit dem XLR-Ausgang der Steuerung (nicht mitgeliefert) und die andere Seite mit dem XLR-Eingang des Gerätes. Sie können verschiedene Geräte in Serie schalten. Verwenden Sie ein zweipoliges abgeschirmtes Kabel mit XLR Ein- und Ausgangsanschlüssen.
• Die max. empfohlene Kabellänge ist 500 Meter. Die Höchstzahl von Geräten, verbunden mit demselben Anschluss ist 32.
• Ein DMX-Abschlusswiderstand ist empfehlenswert für Installationen, bei denen das DMX-Kabel lang ist oder in einer Umgebung mit vielem elektrischem Rauschen (z.B. Discos). Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch elektrisches Rauschen. Der DMX-Abschlusswiderstand ist nur eine XLR-Buchse mit einem 120 Ω Widerstand zwischen 2 und 3, die den XLR-Ausgang des letzten Geräts in der Kette angeschlossen wird.

7. Anwendung

Nachfolgende Betriebsmodi können ausgewählt werden:

• Stand-Alone-Modus (mit eingebautem Mikrofon)
• Stand-Alone-Modus
• musikgesteuert
• Stand-Alone-Modus: automatisch oder Stand-Alone-Modus
  • Master/Slave-Modus
  • DMX512-gesteuerter Modus

7.1 Stand-Alone-Modus mit eingebautem Mikrofon

Im Stand-Alone-Modus bewegen die LEDs dank des eingebauten Mikrofons synchron mit der Musik. Den Stand-Alone-Modus einstellen:

1. Auf der Rückseite des Gerätes, stellen Sie DIP-Schalter 9 und 10 auf ON.

2. Stellen Sie alle anderen DIP-Schalter auf OFF.

VDPL1000ST

1. Wenn nötig, regeln Sie die Empfindlichkeit des eingebauten Mikrofons mit der Empfindlichkeitsregelung auf der Rückseite des Gerätes.

7.2 Master/Slave-Modus

Mit dem Master/Slave-Modus können Sie mehrere Geräte mit einem einzigen Mastergerät verbinden. Alle Slave-Geräte funktionieren dann synchron mit dem Mastergerät.

Wählen Sie ein Master-Gerät aus. Alle anderen Geräte sind dann Slave-Geräte.

1. Stellen Sie die DIP-Schalter aller angeschlossenen Slave-Geräte auf:

○ Auf der Rückseite des Gerätes, stellen Sie alle DIP-Schalter auf OFF, um den normalen Slave-Modus einzuschalten.

7.3 DMX-Modus

Den DMX-Modus einstellen:

1. Auf der Rückseite des Gerätes, stellen Sie DIP-Schalter 10 auf OFF.
2. Verwenden Sie DIP-Schalter 1 – 9, um die DMX-Adresse zu spezifizieren:

Adresse	DIP-Schalter
5
19
40

Schalter	Binärer Wert
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

8. Reinigung und Wartung

• Verwendete Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
• Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügeln, verändern Sie die Anschlüsse nicht, usw.
• Mechanisch bewegende Teile dürfen keine Spuren von Abnutzung aufweisen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft installieren.
• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen. Lassen Sie das Gerät abkühlen.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile.
• Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

Die Sicherung ersetzen

Ersetzen Sie die defekte Sicherung durch eine neue gleichen Typs und gleicher Leistung.

1. Trennen Sie das Gerät vom Netz ehe Sie einen Sicherungswechsel durchführen.
2. Lockern Sie den Sicherungshalter mit einem Schlitz-Schraubendreher.
3. Entfernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleichen Typs ein.
4. Bringen Sie den Sicherungshalter wieder in das Gehäuse ein und verbinden Sie das Gerät wieder mit dem Netz.

VDPL1000ST

9. Technische Daten

Stromversorgung	von 90 bis 260 VAC 50/60 Hz
Stromverbrauch	60 W
LEDs	132 x SMD 5050
farbtemperatur	7000 K
Abmessungen	365 x 144 x 166 mm
Gewicht	2.8 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.

Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu.

Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
