Produkttyp	Autoradio / Multimedia-Receiver
Marke	Auna
Modell	MVD-200
Abmessungen (B x H x T)	178 x 100 x 165 mm (2-DIN)
Gewicht	1,5 kg
Stromversorgung	12 V DC (Fahrzeugbatterie)
Display	7-Zoll-TFT-Touchscreen
Radiobänder	FM / AM
Bluetooth	Freisprechen und Audio-Streaming
USB-Anschluss	1 x USB (vorne)
SD-Kartenslot	1 x SD/MMC
AUX-Eingang	3,5-mm-Klinke
Audioausgänge	4-Kanal-RCA-Vorverstärkerausgänge (2 V)
Maximale Leistung	4 x 50 W Spitze
Equalizer	Voreingestellter EQ (Rock, Pop, Klassik, Flat)
Lenkradfernbedienung	Kompatibel (Adapter möglicherweise erforderlich)
Sprachen	Englisch, Französisch, Spanisch, Deutsch, Italienisch
Einbauart	DIN-kompatibel (Einschub oder ISO-Halterungen)
Mitgeliefertes Zubehör	Kabelbaum, ISO-Stecker, Einbaurahmen, Schrauben
Reinigungshinweise	Mit einem trockenen, weichen Tuch abwischen; Lösungsmittel vermeiden
Sicherheitshinweise	Batterie vor der Installation abklemmen; direkte Sonneneinstrahlung vermeiden

Häufig gestellte Fragen - MVD-200 Auna

Wie koppele ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon, drücken Sie dann die BT-Taste am Autoradio, um den Kopplungsmodus zu aktivieren. Wählen Sie 'Auna MVD-200' aus der Liste. Geben Sie bei Aufforderung die PIN 0000 ein.

Kann ich das Autoradio über mein Lenkrad bedienen?

Ja, wenn Ihr Fahrzeug Lenkradfernbedienungen unterstützt. Möglicherweise müssen Sie einen CANbus-Adapter (nicht im Lieferumfang) kaufen. Schließen Sie ihn gemäß dem Schaltplan im Handbuch an.

Wie setze ich das Gerät zurück?

Drücken Sie die Reset-Taste an der Vorderseite mit einem dünnen Gegenstand wie einer Büroklammer. Dadurch werden die Werkseinstellungen wiederhergestellt, ohne gespeicherte Sender zu löschen.

Der Bildschirm reagiert nicht. Was soll ich tun?

Versuchen Sie zuerst einen Reset. Wenn das Problem weiterhin besteht, entfernen Sie das Bedienteil (falls abnehmbar) und setzen Sie es wieder auf. Überprüfen Sie auch die Schutzfolie auf dem Bildschirm.

Kann ich Videos auf dem Bildschirm abspielen?

Ja, das MVD-200 unterstützt Videowiedergabe von USB/SD. Unterstützte Formate sind MP4, AVI und MKV. Aus Sicherheitsgründen werden Videos nur bei angezogener Feststellbremse angezeigt.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Menü-Taste, navigieren Sie dann zu 'Uhreinstellungen'. Stellen Sie mit dem Touchscreen oder Drehregler Stunden und Minuten ein. Bestätigen Sie durch Drücken von 'OK'.

Welche maximale USB-Festplattengröße wird unterstützt?

Das Autoradio unterstützt USB-Laufwerke bis zu 32 GB formatiert in FAT32. Größere Laufwerke werden möglicherweise nicht erkannt.

Warum kommt kein Ton von den hinteren Lautsprechern?

Überprüfen Sie die Fader-Einstellung im Audiomenü. Überprüfen Sie auch die Lautsprecherkabelverbindungen am Kabelbaum. Möglicherweise ist nur der Frontausgang eingestellt.

Wie aktualisiere ich die Firmware?

Firmware-Updates sind selten erforderlich. Falls verfügbar, laden Sie die Datei von der Auna-Website herunter, kopieren Sie sie auf einen FAT32-USB-Stick und stecken Sie ihn ein. Das Gerät fordert zum Update auf.

Kann ich den AUX-Eingang im Bluetooth-Modus verwenden?

Nein, das Autoradio schaltet zwischen den Quellen um. Um AUX zu verwenden, drücken Sie die SRC-Taste, bis 'AUX' auf dem Display erscheint. Bluetooth-Audio wird pausiert.

BEDIENUNGSANLEITUNG MVD-200 Auna

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

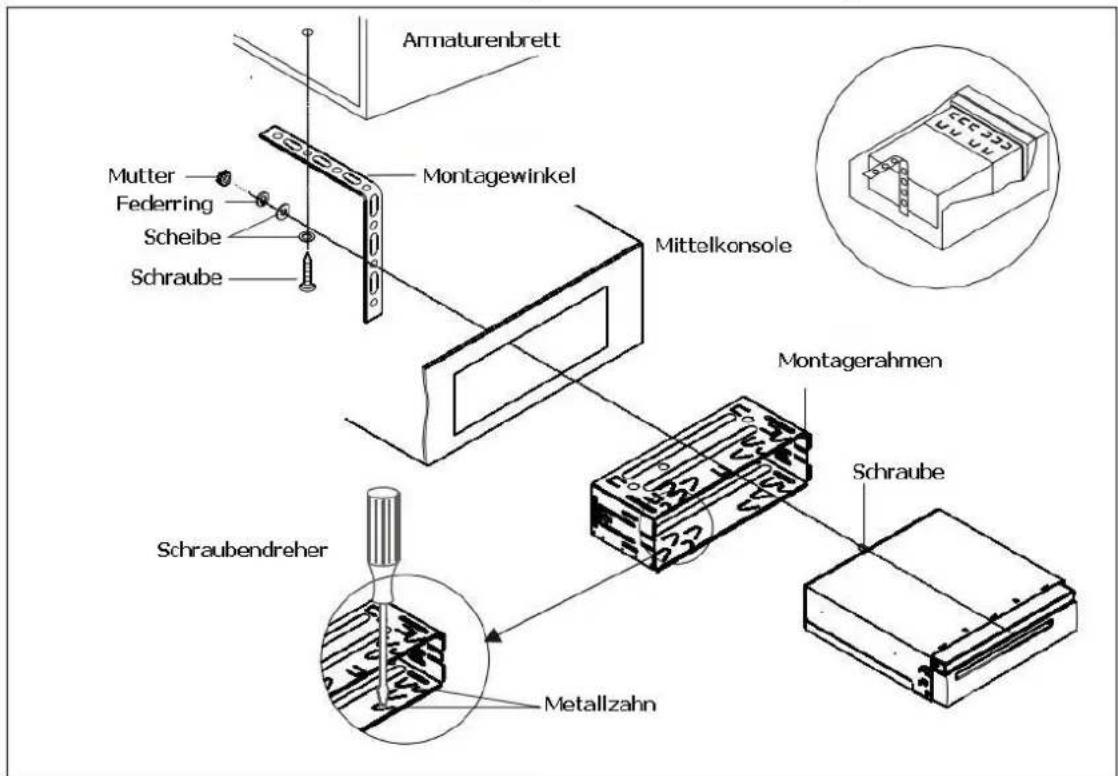

Einbauhinweise

Wählen Sie einen Einbauort, an dem das Gerät den Fahrer nicht behindert.

Schließen Sie die Kabel testweise an und testen das Gerät bevor Sie das Gerät endgültig fixieren.

Verwenden Sie nur das mitgelieferte Montagezubehör.

Sollten Sie Veränderung an Ihrem Fahrzeug vornehmen bzw. Löcher bohren müssen, fragen Sie vorher bei Ihrem Fahrzeughersteller nach.

Das Gerät muss zu befestigt werden, dass es den Fahrer nicht behindert und bei einer Vollbremsung keinen Fahrzeuginsassen gefährdet.

Der Einbauwinkel darf 30° nicht überschreiten.

Das Gerät darf keinen hohen Temperaturen aus der Heizung oder direkter Sonnenlicht, Staub, Schmutz und starken Vibrationen ausgesetzt werden.

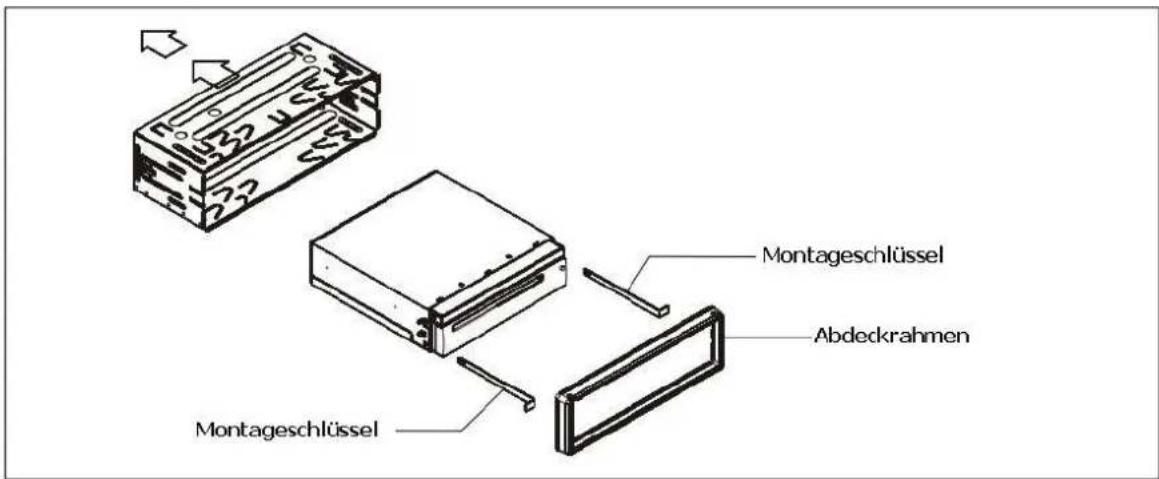

DIN Front-/Rückseitenmontage

Das Gerät entweder von vorne oder hinten befestigt werden. Beachten Sie folgende Schritte.

Um das Gerät aus dem Einbaurahmen zu entfernen, müssen Sie zuerst den Abdeckrahmen abbauen, danach die beiden Montageschlüssel an beiden Seiten neben das Gerät einschieben und dieses dann herausziehen.

Bedienelement an-/abbauen

Seien Sie hierbei besonders vorsichtig, da sonst die Halteklammern oder die Anschlüsse beschädigt werden können.

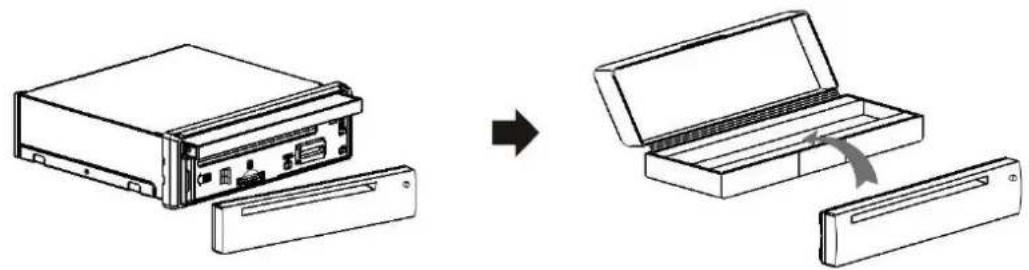

Bedienelement abbauen

Schalten Sie das Gerät vor dem Abbauen aus.

1) Drücken Sie „REL“ und die rechte Seite des Bedienelements löst sich. Ziehen Sie dieses dann zuerst nach oben (1) und dann nach vorne (2).
2) Legen Sie das Bedienelement dann in die Schutzhülle.

Bedienelement anbauen

1) Setzen Sie das Bedienelement zuerst auf der linken Seite ein (1). (Notiz: Die Ausbuchtung muss hierbei auf den Haken treffen.)
2) Drücken Sie dann die rechte Seite an das Gerät bis ein Klicken zu hören ist (2).

Fassen Sie hierbei die Kontakte nicht an, da dieses zu Kontaktfehlern führen kann. Sollten die Kontakte verschmutzt sein, reinigen Sie diese mit einen sauberen, trockenen Tuch.

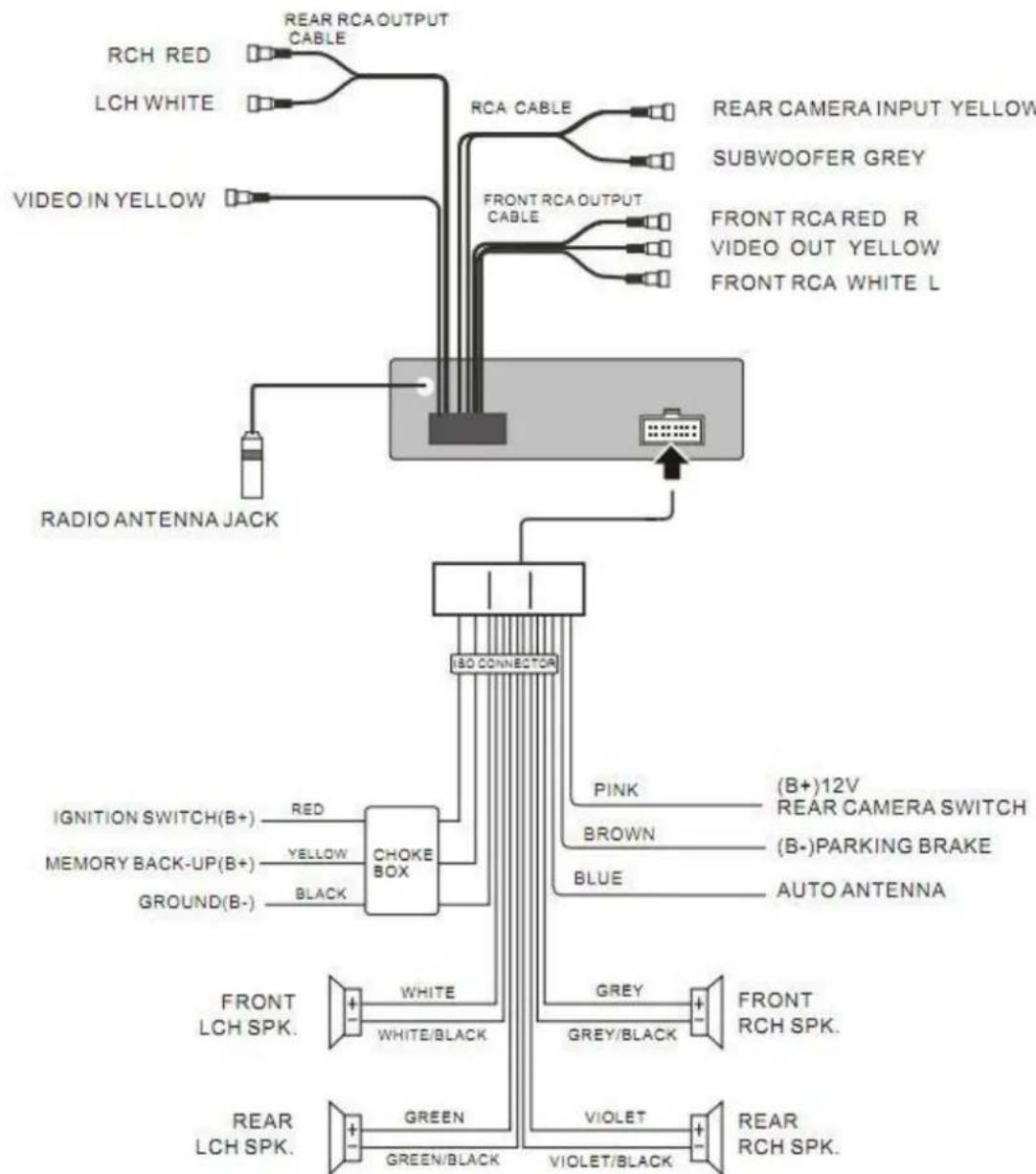

Anschlussplan

Notiz:
Eine Erdung (Handbremse B-) muss angeschlossen sein, um Bilder wiederzugeben. Ist das Kabel nicht angeschlossen, wird „PARKING BRAKE“ angezeigt.

Fernbedienung

#	Taste	Funktion
1	CLK	Drücken um die Uhrzeit anzuzeigen. Erneut drücken um zu vorherigen Anzeige zurückzukehren. Halten um Uhrzeit einzustellen.
2	PAIR	BTverbindung herstellen. (Siehe Punkt BT)
3	STOP	Einmal drücken um Wiedergabe zu pausieren. Zweimal drücken um die CD vom Anfang abzuspielen.
4	SETUP	Einstellungsmenü aufrufen.
5	MO/ST (AUDIO)	Im Radiomodus um zwischen Mono- und Stereowiedergabe zu wechseln. Während der CD-Wiedergabe werden die Klangeinstellungen geöffnet.
6	SUBTITLE/LOCAL/DISTANT	Während der DVD-Wiedergabe wird die Untertitelsprache geändert. Im Radiomodus wechselt die Empfangsempfindlichkeit von nah zu fern.
7	Redial	Wiederwahl (Siehe Punkt BT)
8	GOTO *	Während der Wiedergabe zu einem bestimmten Punkt springen. Im Telefonmodus „*“-Taste. (Siehe Punkt BT)
9	▶/◀◀	Titel vor/zurück
10	SEL	Zwischen den Einstellungen BASS,TRE, BAL, FADE, COLOR, BRIGHT, CONTR, TINT und VOL wechseln. Lange drücken um zu BT zu wechseln. Wiederholt drücken um zwischen RE, PI, TA, AF, LOUD, SWF, EQ, DX/LOCAL (Radio), STEREO/MONO (Radio), TIME 24H/12H, SET CLOCK, BUZZ, EUR/USA FREQ, ANIMA, BG and LED. Nehmen Sie die Einstellungen mit VOL+/- vor.
11	VOL +/-	Lautstärke einstellen.
12	◀ / ▶ / ▲ / ▼	Richtungstasten für Menünavigation.
13	Menü/Subwoofer	Drücken um das Hauptmenü einer DVD aufzurufen.
14	BAND (OSD)	Während der Radiowiedergabe Frequenzband wechseln: FM1>FM2>FM3>AM1(MW1)>AM2(MW2). Während der CD-Wiedergabe um die Wiedergabeinformationen anzuzeigen.
15	Ein/Aus/MOD	Drücken um das Gerät einzuschalten. Drücken und halten um das Gerät auszuschalten.
16	Wiedergabe/Pause	Wiedergabe pausieren und starten.
17	MUTE	Stummschaltung ein-/ausschalten
18	TITLE/PBC (A/PS)	Drücken um das Titelmenü einer DVD aufzurufen. Während der VCD-Wiedergabe wird die PBC aktiviert. Drücken und halten Sie die Taste während der Radiowiedergabe um Sender automatisch zu suchen und zu speichern.
19	▲/▼	Drücken um den Monitor ein-/ausfahren. Halten um den Winkel des Monitors einzustellen.
20	ZOOM/ANGLE	Drücken um die ZOOM-Funktion zu aktivieren und bei MULTI-ANGLE-DVDs den Blickwinkel ändern.
21	EQ/LOUD	Drücken um zwischen den verschiedenen Equalizern zu wechseln. Lange Drücken um LOUDNESS-Effekt ein-/auszuschalten.
22	▶	Schneller Vorlauf während der Diskwiedergabe.
23	ENTER	Auswahl im Menü und OSD bestätigen.
24	◀	Schneller Rücklauf während der Diskwiedergabe.
25	0-9	Nummerntasten für die GOTO-Eingabe. Im Radiomodus steuert (falls RDS aktiv) die Taste 0 die TA-Fkt. und die Taste 9 die AF-Fkt.
26	+10/#	Zweistellige Nummerneingabe aktivieren. Im Telefonmodus „#“-Taste. (Siehe Punkt BT)
27	1-6	6 Nummerntasten um Sender zu speichern und wieder aufzurufen.

Fernbedienung vorbereiten

Batterie einlegen

1. Drücken Sie den Batteriehalter wie auf den Bild zu sehen (1) und ziehen Sie diesen heraus (2).
2. Ersetzen Sie die Batterie. Beachten Sie hierbei die richtige Polung (3).
3. Setzen Sie den Batteriehalter wieder in die Fernbedienung ein (4).

Gebrauch der Fernbedienung

Halten Sie die Fernbedienung in Richtung des Geräts.

Bedienwinkel: Ca. +/- 30° in jede Richtung.

Notiz:

Die Lithium-Batterie verfügt über eine Folie als Transportsicherung. Entfernen Sie diese vor dem ersten Gebrauch.

Grundfunktionen

Ein-/Ausschalten

Schalten Sie das Gerät mittels Ein-/Ausschalter ein.

Disk einlegen/auswerfen

Einlegen

1. Schalten Sie das Gerät ein.
2. Legen Sie eine Disk mit der bedruckten Seite nach oben in den Slot (1) ein.
3. Die Wiedergabe beginnt automatisch.

1. Drücken Sie zum Auswerfen im Diskmodus die Auswurftaste (2).

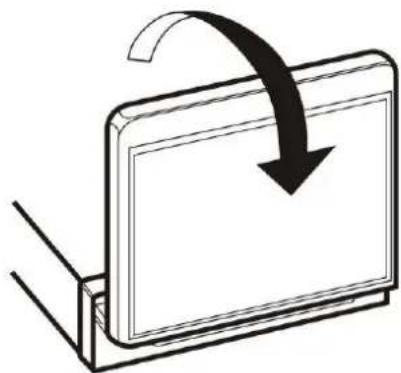

Monitor ein-/ausfahren und einstellen

- Drücken Sie „OPEN“ am Bedienelement und der Monitor wird automatisch ausgefahren.

- An einer gewissen Position schwenkt der Monitor nach oben und stoppt in der Vertikalen.

- Sobald der Monitor gestoppt hat, können Sie mittels ▲/▼ schrittweise den Winkel einstellen.

- Versuchen Sie nicht den Monitor mit der Hand zu bewegen. Dies für zu Schäden an der Mechanik.

- Nachdem der Monitor wieder in eine mittige Position gebracht wurde, drücken Sie „OPEN“ um diesen automatisch einzufahren.

- Der Monitor schwenkt herunter und wird ab einer bestimmten Position eingezogen.

Einstellung des TFT-Monitors

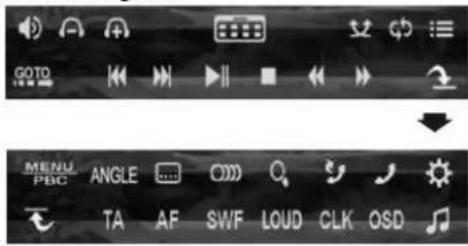

Berühren Sie während der Wiedergabe, um das Hauptmenü aufzurufen:

Die Tasten am unteren Rand des Hauptmenüs:

1. Gerät ausschalten.
2. Einstellungsmenü aufrufen.
3. ▲: Monitor nach oben bewegen.
4. ▲/▼: Monitor ein-/ausfahren.
5. ▼: Monitor nach unten bewegen.
6. Disk auswerfen

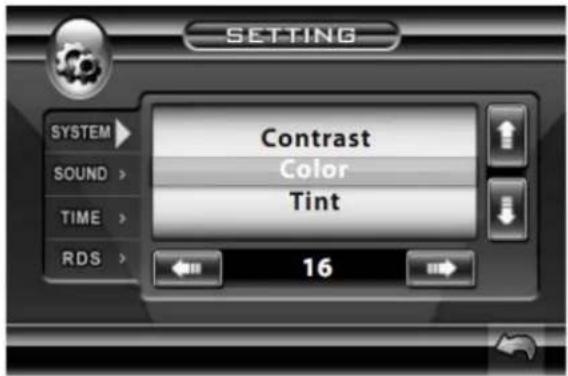

Einstellungsmenü:

Berühren Sie „SYSTEM“, wählen Sie mit „▲/▼“ den Einstellungspunkt und nehmen Sie die Einstellungen mit „◀/▶“ vor.

Mögliche Einstellungen:

Helligkeit: 0 bis 32

Kontrast: 0 bis 32

Farbe: 0 bis 32

Sättigung: 0 bis 32

Animation

Die Dauer der Animation im Radiomodus kann eingestellt werden;

Aus, 10S, 30S, 1M, 90S, 2M, 3M oder 4M

Hintergrund einstellen

Folgende Einstellungen können Sie vornehmen: Auto (Farbwechsel), Grün, Gelb, Rot, Hellblau, Blau, Pink.

Klangeinstellungen

Berühren Sie „SOUND“, wählen Sie mit „▲/▼“ den Einstellungspunkt und nehmen Sie die Einstellungen mit „◀/▶“ vor.

Mögliche Einstellungen:

Treble: -7 bis +7

Bass: -7 bis +7

Balance: R 0-10 bis L 0-10

Fade: F 0-10 bis R 0-10

Subwoofer: ein/aus

Loudness: ein/aus

Radio LOC/DX: LOC/DC

Radio Stereo: Stereo/Mono

Buzzer: ein/aus

Uhrzeit einstellen

Berühren Sie „TIME“, wählen Sie mit „◀/▼“ den Einstellungspunkt und nehmen Sie die Einstellungen mit „◀/▶“ vor.

Mögliche Einstellungen:

Stunden: 0-23

Minuten: 0-59

Zeitformat: 24H/12H

Audiomodus einstellen

Berühren Sie „EQ“ und sie können zwischen „ROCK/POP/JAZZ/CLASSIC/USER“ wählen.

Auf Werkseinstellungen zurücksetzen

Die RESET-Taste befinden an Gehäuse und muss mit einer Kugelschreiberspitze oder einem dünnen Metallobjekt gedrückt werden.

Sie sollten RESET drücken, wenn:

A. Nach dem Einbau und vollständiger Verkabelung.
B. Sämtliche Tasten ohne Funktion sind.
C. Ein Fehler (Error) angezeigt wird.

Rückfahrkamera

Sollten die Kabel für die Rückfahrkamera angeschlossen sein, wird deren Bild angezeigt sobald der Rückwärtsgang eingelegt wird. (Notiz: Zusatzmonitore zeigen dieses Bild nicht an.)

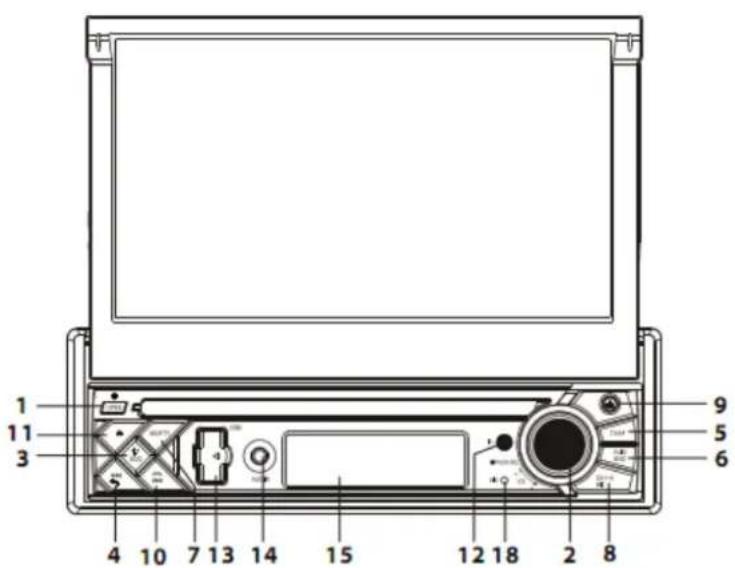

Bedienelement

Monitor ein-/ausfahren. Winkel einstellen.

1. Lautstärke/Einstellungen

Kurz drücken für folgende Einstellungen: BASS, TRE, BAL, FADE, COLOR, BRIGHT, CONTR, TINT und VOL. Lang drücken für folgende Einstellungen: REG, PI, TA, AF, LOUD, SWF, EQ, DX/LOCAL (Radio), STEREO/MONO (Radio), TIME 24H/12H, SET CLOCK, BUZZ, EUR/USA FREQ, ANIMA und BG. Drehen um die Einstellung vorzunehmen.

1. Ein/Aus/Modus

Drücken um das Gerät einzuschalten. Drücken und halten zum Ausschalten. Drücken während der Wiedergabe um den Modus zu ändern: RADIO, DISC,USB, CARD,AUX IN und BT MUSIC

4. / 10. und und

Radiomodus: Lange drücken um automatisch den nächsten Sender zu finden. Wiederholt kurz drücken um die Frequenz manuell zu ändern.

Medien- oder BT Modus-Wiedergabe: Kurz Drücken Titel vor/zurück. Langes Drückes Vor-/Rücklauf aktivieren (x2, x4, x8, x20, x1).

BT MUSIC-Modus: Vor/zurück deaktiviert.

BT PHONE-Modus: Für die Funktion von / siehe BT.

5. AF/TA-Taste

Drücken schaltet die TA-Funktion ein bzw. aus (Verkehrsmeldungen). (Siehe RDS)

Drücken und halten schaltet sie Suche nach alternativnFrequenzen ein/aus.

6. BND/PAIR-Taste

Radiomodus: Durch wiederholtes Drücken das Frequenzband wechseln: FM1, FM2, FM3, AM(MW1), AM2(MW2)

PAIR: Siehe BT.

7. MU/PTY

Drücken um die Stumschaltung ein-/auszuschalten.

Im Radiomodus können Sie PTY-Sender suchen.

Drücken Sie zum Pausieren diese Taste. Zum Fortsetzen der Wiedergabe drücken Sie erneut diese Taste.

B) Radiomodus:

Auf diesen Tasten können Sie für jedes einzelne Frequenzband (FM1, FM2, FM3, AM1, AM2) je 6 Sender insgesamt 30 Sender speichern.

Dies funktioniert wie folgt:

- Sender speichern

Wählen Sie das gewünschte Frequenzband.

Drücken zum Wählen wiederholt die entsprechende Taste.

Wählen Sie nun den gewünschten Sender.

Halten Sie die Nummerntaste, auf der der Sender gespeichert werden soll, gedrückt bis Sie eine kurze Unterbrechung hören.

- Sender aufrufen

Drücken Sie kurz die Nummerntaste unter der der Sender gespeichert ist, der aufgerufen werden soll. Die gewählte Nummer wird auf der Anzeige angezeigt.

9. REL-Taste

Drücken Sie diese Taste um das Bedienelement zu lösen.

11. Disk auswerfen

Schieben Sie die Disk mit der bedruckten Seite nach oben in den Slot bis der Mechanismus die Disk automatisch einzieht. Durch Drücken dieser Taste wird die Disk ausgeworfen.

12. IR-Empfänger der Fernbedienung

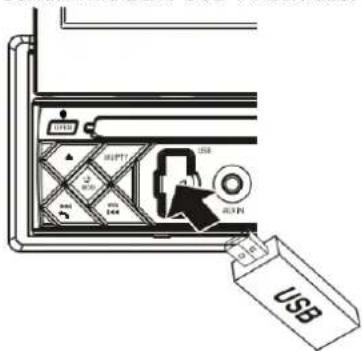

13. USB-Anschluss

14. AUX-Eingang

15. LCD-Anzeige

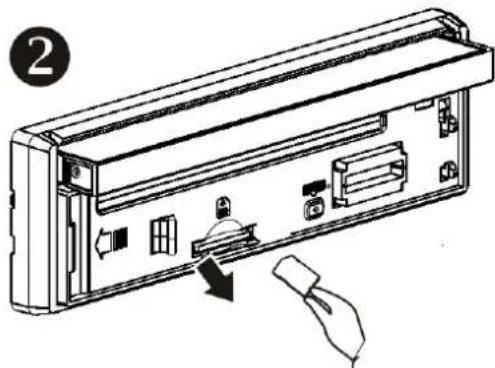

16. SD-Kartenleser

17. RESET-Taste

Drücken um das Gerät auf Werkseinstellungen zurückzusetzen.

18. Mikrofon

Touchscreen-Bedienung

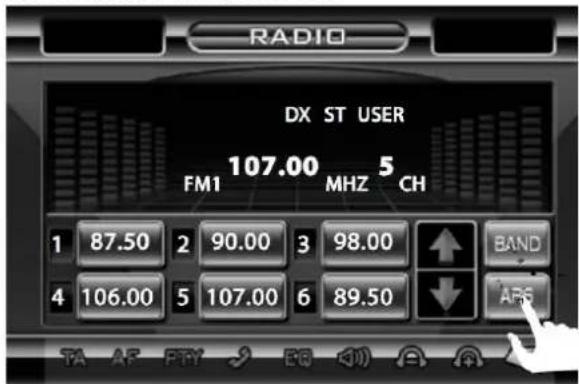

Radiowiedergabe

Berühren Sie das RADIO-Symbol auf dem Touchscreen.

Zwischen den Frequenzbändern wählen

Mit dem Band Symbol können Sie das Frequenzband wählen (FM1, FM2, FM3, MW1 und MW2).

Zwischen Stereo/Mono Modus wählen

Drücken Sie den MO/ST Knopf auf der Fernbedienung um die Stereo oder Mono Modus zu wählen.

Stereo: besserer Audio Effekt

Mono: besseres Audio-Signal

Sender suchen

Durch langes Drücken der ∧ und ∨ Tasten oder der > und < Tasten kann die automatische Sendersuche gestartet werden.

Durch kurzes Drücken der ∧ und ∨ Tasten oder der > und < Tasten kann die manuelle Sendersuche gestartet werden.

Zwischen Lokal und Distanz Modus wählen

Drücken Sie LO/DX um LOC zu wählen für lokale Sender mit schwachen Interferenzen.

Drücken Sie LO/DX um DX zu wählen für entfernte Sender mit starken Signalen.

Voreinstellen und Durchlaufen der gespeicherten Sender

- Sender speichern

Wählen Sie das gewünschte Frequenzband.
Drücken zum Wählen wiederholt die entsprechende Taste.
Wählen Sie nun den gewünschten Sender.
Halten Sie die Nummerntaste, auf der der Sender gespeichert werden soll, gedrückt bis Sie eine kurze Unterbrechung hören.

- Sender aufrufen

Drücken Sie kurz die Nummerntaste unter der der Sender gespeichert ist, der aufgerufen werden soll. Die gewählte Nummer wird auf der Anzeige angezeigt.

Automatische Sendersuche

Durch langes Drücken des APS Symbols/Knopfes sucht das Radio alle Frequenzen ab und speichert die 6 stärksten Sender auf den voreingestellten Speicherplätzen. Es können FM oder MW Frequenzen gewählt werden.

Scan-Funktion

Durch kurzes Drücken des APS Symbols/Knopfes durchläuft das Radio jeden voreingestellten Sender in FM und MW und spielt diesen kurz an.

RDS-Funktion

Berühren Sie „RDS“ wählen Sie mit „◀/◀“ den Einstellungspunkt und nehmen Sie die Einstellungen mit „◀/◀“ vor.

Mögliche Einstellungen:

Regionseinstellung: ein/aus

PI-Einstellung: PI Sound/PI Stummschaltung

TA-Einstellung: Verkehrsfunk ein/aus

Falls ein RDS Sender eine Verkehrsmeldung empfängt, wird für diesen Zeitraum automatisch zu diesem Sender gewechselt.

AF-Einstellung: ein/aus

Automatischer Wechsel zu einem stärkeren Signal des gegenwärtigen RDS Senders. Drücken Sie während der Wiedergabe eines RDS Senders das AF Symbol um diesen Modus zu aktivieren. Das Radi überprüft nun ständig die Senderstärke und wechselt ggf. für kurze Zeit zu AF.

PTY-Einstellung: Zum Suchen eines RDS Senders mit geschriebenem Programm (PTY)

Durch wiederholtes Drücken des PTY Symbols/ Knopfes können sie zwischen verschiedenen Programmtypen wählen: News...usw.

Nach der Auswahl wird automatisch nach einem Sender gesucht, der das ausgewählte Programm wiedergibt. Falls es keinen Sender gibt, der das gewünschte Programm abspielt, wird NO PTY angezeigt.

Medienwiedergabe

Stummschaltung

Lautstärke verringern

Lautstärke erhöhen

Menü aufrufen

Zufallswiedergabe

Wiederholung

Introfunktion

Nächstes Menü

Schneller Vorlauf

Schneller Rücklauf

Stopp

Wiedergabe/Pause

Nächster Titel

Vorheriger Titel

DVD: Hauptmenü aufrufen

VCD: PBC ein/aus

Blickwinkel

Untertitel ein /aus

Audioeinstellungen

Zoom herein/heraus

Wiederwahl

Verpaaren/Anrufen

Einstellungen

Equalizereinstellung

OSD aufrufen

Uhrzeit anzeigen

Loudness ein/aus

Subwoofer-Funktion

Alternativfrequenz ein/aus

Verkehrsfunk ein/aus

Vorheriges Menü

1) Wiederholungsmodi

Drücken Sie hierzu wiederholt RPT.

2) Introfunktion

Drücken Sie INT um die ersten Sekunden des Titels/Kapitels wiederzugeben.

3) Zufallswiedergabe

Drücken Sie zum Aktivieren RDM.

4) TOP-Funktion

Drücken Sie Top um den ersten Titel auszuwählen

Disk durchsuchen

Drücken Sie GOTO, wählen Sie mit den Richtungstasten links/rechts oder den Nummerntasten die gewünschte Stelle und drücken zur Bestätigung „ENTER“.

OSD

Drücken Sie OSD um sich die verschiedenen Informationen anzeigen zu lassen.

Grundfunktionen

Wiedergabe stoppen

Wiedergabe pausieren/starten

Schneller Vorlauf

Schneller Rücklauf

Titel zurück

Titel vor

Zoom 2,3,4, ^1/2 ,1/3,1/4,aus

Notiz:

Während der JPEG-Wiedergabe können Sie mit den Richtungstasten das Bild drehen.

„Hoch“ Bild invertieren.

„Runter“ Bild spiegeln.

„Links“ Bild nach links drehen.

„Rechts“ Bild nach rechts drehen.

Wiedergabemodi

Drücken Sie hierzu während der Wiedergabe „RPT, RDM, INT“.

Medieneinstellungen

1. Drücken Sie während der DVD-Wiedergabe die Einstellungstaste.
2. Das Einstellungsmenü wird angezeigt.
3. Wählen Sie mittels Richtungstasten den gewünschten Punkt.
4. Drücken Sie zum Verlassen EXIT auf dem Bildschirm oder SETUP auf der Fernbedienung.

Übersicht des Hauptmenüs

1. Systemeinstellungen
2. Spracheinstellungen
3. Videoeinstellungen
4. Digitaleinstellungen

Systemeinstellungen

TV System

Stellen Sie hier das Farbformat (PAL/NTSC/AUTO) des Zusatzbildschirms ein.

Screen Saver

Unter diese Punkt können Sie den Bildschirmschoner ein-/ausschalten.

TV Type

Stellen Sie je nach Bildschirm das Seitenverhältnis ein: Normal/PS (für 4:3 TV), Normal/LB (für 4:3 TV), Wide (für 16:9 TV)

Password

Hier können Sie das Passwort der Kindersicherung ändern (Standard: 0000).

Rating

Ändern Sie hier die Richtlinie der Kindersicherung und bestätigen diese mit ENTER.

Default

Zum Wiederherstellen der Werkseinstellungen wählen Sie DEFAULT und bestätigen Sie RESTORE. Das Gerät wird zurückgesetzt und alle Sender und Einstellungen gelöscht.

Spracheinstellungen

Hier können Sie die Sprache für folgende Punkte einstellen: OSD, Audio, Untertitel, Diskmenü

Videoeinstellungen

Folgende Einstellungen des Bildes können Sie hier vornehmen: Helligkeit, Kontrast, Farbton, Sättigung, Schärfe

Digitaleinstellung

Stellen Sie hier den dynamischen Bereich von Dolby Digital-Übertragungen ein. Dies erfolgt in 8 Schritten von vollständig komprimiert bis unkomprimiert.

AUX-Wiedergabe

1) Schließen Sie ein Wiedergabegerät mittels 3,5-Klinkestecker am Anschluss an der Vorderseite an.
2) Berühren Sie das AUX-Symbol oder drücken Sie MOD bis Sie den AUX-Modus aktiviert haben.
3) Sie hören nun die Wiedergabe des externen Wiedergabegerätes.
4) Nun können Sie die Lautstärke nach Ihren Wünschen regeln.

BT-Bedienung

1. Verpaarung und Verbindung

Bevor Sie zum ersten Mal ein BT Gerät als Freisprecheinrichtung für ein BT-fähiges Handy verwenden, muss dieses wie folgt verpaart und verbunden werden.

1) Während der Verwendung des BT Gerätes, bewahren Sie das BT Handy max. 3 Meter vom Auto A/V System entfernt auf.
2) Radio in den Verbindungsmodus bringen: a. Schalten Sie das Gerät ein, das BT-Symbol auf der Anzeige blinkt. b. Berühren Sie PAIR bis das BT-Symbol blinkt.
3) Finden Sie mit Ihrem Telefon das Autoradio. (Siehe Anleitung Ihres Telefons.)
4) Sobald das Autoradio via BT gefunden wurde, wählen Sie es aus.
5) Geben Sie das Passwort „8888“ ein.
6) Wählen Sie aus der Liste „CONNECT“. Das BT-Symbol wird nun durchgängig angezeigt.

Wichtig:

1) Die Verbindung muss innerhalb von 2 Minuten erfolgen; ansonsten wiederholen Sie die Schritte 2-5.
2) Sollte das BT-Symbol nach dem Verbinden weiterhin blinken. Führen Sie die oberen Schritte ein weiteres Mal durch.

2. BT Telefon

Nach dem Verbinden können Sie das Radio als Freisprecheinrichtung nutzen.

Anrufen

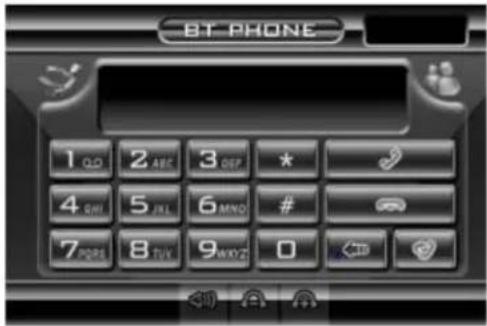

Berühren Sie ✅ und das Nummernfeld wird angezeigt. Geben Sie die gewünschte Nummer ein und berühren Sie um zu Wählen erneut ✅.

Notiz:

Sollten Sie eine falsche Nummer eingegeben haben, drücken Sie ← oder um die letzte Nummer zu löschen.

Die Tasten „#“ und „*“ haben die gleiche Funktion wie auf Ihrem Telefon.

Anruf annehmen

Während es klingelt, wird die eingehende Telefonnummer auf dem Bildschirm angezeigt. Wenn Sie den Anruf annehmen wollen, drücken Sie bzw. PAIR.

Anruf transferieren

Um einen Anruf von der Freisprecheinrichtung zurück zum Telefon zu transferieren, drücken Sie während der Gesprächs ↗ oder PAIR.

Anruf beenden/abweisen

Drücken Sie hierzu auf der Anzeige oder REDIAL auf der Fernbedienung.

Wahlwiederholung

Drücken Sie oder REDIAL um die zuletzt gewählte Nummer erneut zu wählen.

Lautstärkeregelung während des Telefonates

Drücken Sie während des Telefonates den VOL Knopf oder VOL+/- um die Lautstärke zu regeln oder wählen Sie MUTE um den Ton abzuschalten.

BT Music

Durch Drücken von BT Music im Source Menü oder Drücken des Modus Knopfes wird die BT Music Oberfläche wie folgt aufgerufen:

Notiz:

Die Wiedergabe nach einer Pause fortzusetzen, ist nur bei einigen Mobiltelefonen möglich.

Notiz:

1) Lesen Sie vor der Nutzung von BT die Anleitung Ihres Mobiltelefons.
2) Sie müssen das Telefon nur einmal manuell miteinander verbinden. Danach sollte die Verbindung nach 8 Minuten automatisch erfolgen.
3) Wenn Sie BT nicht nutzen wollen, können Sie es ausschalten.

USB-Bedienung

Verbinden Sie das USB-Speichermedium wir hier zu sehen mit dem USB-Anschluss.

Während der USB-Wiedergabe

Können Sie durch Berührung die Wiedergabe starten.

Mit den Richtungstasten und ENTER eine Datei auswählen und wiedergeben.

Mit ▶ und ◀ ein Titel vor- bzw. zurückgehen und mit ▶ und ◀ den Vor- bzw. Rücklauf aktivieren.

Mit REPEAT die Wiederholfunktion einstellen.

Von USB- zu Disk-Wiedergabe wechseln.

Berühren Sie auf dem Bildschirm zuerst das Symbol für das Hauptmenü und anschließend das DISC-Symbol.

Von Disk- zu USB-Wiedergabe wechseln.

Berühren Sie auf dem Bildschirm zuerst das Symbol für das Hauptmenü und anschließend das USB-Symbol.

Wichtiger Hinweis:

Um Schäden am USB-Speicher zu vermeiden, trennen Sie diesen mit während der Wiedergabe. Es wird empfohlen zuerst zur Disk-Wiedergabe zu wechseln.

SD/MMC-Bedienung

Das Gerät unterstützt die Wiedergabe von MP3/WMA/JPEG/MP4 und DIVX von SD-/MMC-Speicherkarte.

Speicherkarte einlegen

Drücken Sie REL um das Bedienelement zu entfernen.

Schieben Sie die Speicherkarte mit der bedruckten Seite nach oben in den Kartenslot.

Notiz: der Mini-Kartenslot ist nur für GPS-Navigation.

Schieben Sie die Karte ein bis es klickt.

Speicherkarte entnehmen

Drücken Sie die Speicherkarte bis es klickt.

Entnehmen Sie die Speicherkarte.

SD/MMC-Modus starten

Wechseln Sie nach dem Einlegen durch Drücken vom MODE zum SD/MMC-Modus.

Von Disk- zu SD/MMC-Wiedergabe wechseln.

Siehe Punkt USB.

Von SD/MMC- zu Disk-Wiedergabe wechseln.

Siehe Punkt USB.

MP3/WMA/JPEG/MPEG4-Wiedergabe

Das Gerät unterstützt die Wiedergabe von MP3/WMA/JPEG/MPEG4. Legen Sie eine Disk ein, erscheint folgendes Menü. Die Wiedergabe des ersten Titels beginnt automatisch. Berühren Sie zur Wiedergabe der anderen Modi (MP3/WMA/JPEG/MPEG4) das entsprechende Symbol.

Beispiel: MP3-Modus

1. Ausgewählter Modus (Markierung)

2. Aktueller Titel (ID3-Tag)

3. Wiedergabemodus (MP3)

4. Wiedergabemodus wählen (JPEG)

5. Wiedergabemodus wählen (MPEG4)

6. Aktueller Titel im MP3-Ordner

Berühren Sie zur Auswahl die entsprechende

Fläche auf dem Bildschirm oder wählen diese mittels Richtungstasten auf der Fernbedienung aus und bestätigen dieses mit ENTER.

Titel wechseln

1. Berühren Sie den gewünschten Titel.

2. Berühren Sie ▶ oder ◀ auf dem Bildschirm.

3. Drücken Sie die ▶- oder ◀-Taste.

Schneller Vor-/Rücklauf

1. Berühren Sie ▶ oder ◀ auf dem Bildschirm.

2. Drücken Sie die ▶- oder ◀-Taste.

Wiederholung

Berühren Sie REPEAT auf dem Bildschirm oder drücken Sie die REPEAT-Taste:

REP-ONE:

REP ALL:

Einen Titel immer wieder wiederholen.

Alle Titel auf der Disk wiederholen.

Notiz:

Der JPEG/MPEG4-Modus ist analog zu der MP3/WMA-Bedienung.

Fehlerbehebung

Prüfen Sie bei jedem Fehler die Verkabelung. Sollte die Fehler auch mit Hilfe dieser Liste nicht behoben werden, wenden Sie sich an den Kundenservice.

SYMPTÖM	URSACHE	LÖSUNG
Kein Strom	Zündung ausgeschaltet	Zündung einschalten
	Sicherung defekt	Sicherung ersetzen
Disk wird nicht eingezogen/ausgeworfen	Disk im Player	Disk entfernen
	Disk falschherum eingelegt	Disk mit bedruckter Seite nach oben einlegen
	Disk verschmutzt	Disk reinigen bzw. ersetzen
	Temperatur in Auto zu hoch	Innenraum abkühlen lassen
Video/Bild in schwarz/weiß	Falsches Farbsystem aktiv	Richtiges Farbsystem wählen
Kein Video/Bild	Handbremssignal nicht angeschlossen	Verkabelung prüfen/reparieren
	Handbremse nicht angezogen	Fzg. Muss stehen und Handbremse angezogen sein
Fotoanzeige ohne Farbe	Diskformat inkompatibel (PAL/NTSC)	Richtiges Format wählen
JPEG-Wiedergabe nicht möglich	Keine JPEGs auf Disk	Andere Disk verwenden
	JPEGs im falschen Format	Andere JPEGs verwenden
Bedienelement ohne Funktion	Steuerung gestört	Drücken Sie RESET.Bedienelement richtig einsetzen.
Radio ohne Funktion	Antennenkabel nicht angeschlossen	Antennenkabel anschließen
	Radiosignal zu schwach	Sender manuell wählen

Datenblatt

Allgemein:

Spannung:	12 V DC (11 V-15 V)
Stromverbrauch:	Unter 15 A
Signalsystem:	Composite-Video 1.0 Vp-p 75 Ω
Disks	(1) DVD5"(12cm) single-sided, single-layer5"(12cm) single-sided, double-layer(2) CD (CD-DA, VIDEO-CD)5" (12cm) Disk
Audiosignal-Ausgang:	2ch&4ch Line-Out
Charakteristik:	(1) Frequenzempfindlichkeit	20Hz-20KHz
	(2) S/N Ratio	90 dB (JIS)
	(3) Tonhöhenschwankungen	Unter den messbaren Grenzen
Radioauswahl:
	Für 2 Bänder(Europa)FM	Für 2 Bänder(U.S.A.)FM
Frequenzabdeckung:	87.5 bis 108 MHz	87.5 bis 107.9 MHz
IF:	10.7 MHz	10.7 MHz
Empfindlichkeit (S/N=30dB):	15 dBuMW	15 dBuAM
Frequenzabdeckung:	522 bis 1620 KHz	530 bis 1710 KHz
IF:	450 KHz	450 KHz
Empfindlichkeit (S/N=20dB):	40 dBu	40 dBu
TFT-Anzeige:
Monitorgröße:	7" Breitbild
Farbsystem:	NTSC/PAL
BT:
BT-Daten:	V1.2 Klasse 2
BT-Profil:	Freisprecheinrichtung, Freisprechen und A2DP- & AVRCP-Profil
Frequenzbereich:	2.4 GHz Bereich

Notiz:

Die technischen Daten können ohne vorherige Ankündigung abweichen.

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Hinweise zur Batterieentsorgung

Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.

In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.

Viel Spaß mit unserem Produkt.

Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

INSTALLATION

FAST FORWARD/FAST BACKWARD:
