Produkttyp	Alarmklingel
Marke	ABUS
Modell	FUSG50000
Stromversorgung	2 AAA-Batterien (nicht enthalten)
Abmessungen (L x B x H)	80 x 80 x 30 mm
Gewicht	150 g
Schallreichweite	Ca. 85 dB
Lautstärke einstellbar	Ja, 3 Stufen
Anzahl der Klingeltöne	8 verschiedene Melodien
Alarmfunktion	Türöffnungserkennung
Installation	Schraub- oder Klebebefestigung (Halterung enthalten)
Verwendung	Innen- und Außenbereich (IP44)
Material	ABS-Kunststoff
Farbe	Weiß
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Akustischer Alarm bei Einbruch
Ersatzteile	Batterien, Wandhalterung, Schrauben
Garantie	2 Jahre

Häufig gestellte Fragen - FUSG50000 ABUS

Wie installiere ich die Alarmklingel ABUS FUSG50000?

Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben oder dem doppelseitigen Klebeband. Legen Sie die 2 AAA-Batterien in das Gehäuse ein und klicken Sie die Klingel auf die Halterung.

Welcher Batterietyp wird verwendet?

Verwenden Sie 2 AAA-Alkalibatterien mit 1,5 V. Wiederaufladbare Batterien funktionieren ebenfalls, aber die Lebensdauer ist kürzer.

Wie stelle ich die Lautstärke ein?

Drücken Sie die Einstelltaste auf der Rückseite der Klingel. Sie können zwischen 3 Stufen wählen: leise, mittel und laut.

Ist die Klingel wasserdicht?

Ja, sie hat Schutzart IP44, was sie spritzwasser- und regengeschützt macht. Sie kann im Freien installiert werden, jedoch nicht in direkter Sonneneinstrahlung.

Wie ändere ich den Klingelton?

Drücken Sie kurz die Melodieauswahltaste auf der Rückseite. Sie können die 8 verfügbaren Melodien durchgehen. Die zuletzt ausgewählte wird gespeichert.

Wie groß ist die Reichweite des Alarms?

Der Alarm gibt einen Ton von 85 dB in 1 Meter Entfernung ab, der im ganzen Haus hörbar ist. Die Übertragungsreichweite zwischen Taster und Klingel beträgt im Freifeld ca. 50 Meter.

Wird der Alarm automatisch ausgelöst?

Ja, sie ist mit einem Türöffnungsmelder ausgestattet. Wenn die Tür geöffnet wird, während der Alarm aktiviert ist, ertönt ein akustisches Signal.

Wie deaktiviere ich den Alarm?

Sie können den Alarm deaktivieren, indem Sie die Deaktivierungstaste an der Klingel drücken oder eine kompatible Fernbedienung (nicht im Lieferumfang) verwenden.

Was tun, wenn die Klingel nicht mehr funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Halterung richtig befestigt und die Klingel richtig eingerastet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den ABUS-Kundendienst.

Kann die Klingel ohne Alarm verwendet werden?

Ja, Sie können die Alarmfunktion deaktivieren. Die Klingel funktioniert dann wie eine normale Klingel mit wählbaren Melodien.

BEDIENUNGSANLEITUNG FUSG50000 ABUS

Secvest Funk-Außensirene 2WAY

Installationsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Funk-Außensirene. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler.

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!

Das gesamte Produkt darf nicht geändert oder umgebaut werden.

Bitte beachten Sie die lokalen gesetzlichen Bestimmungen. In einigen europäischen Ländern ist der Einsatz von Sirenen im Außenbereich verboten oder die max. Alarmdauer ist begrenzt. Informieren Sie sich hierzu bei den lokalen Behörden.

Beim Einlegen der Batterien in die Sirene kann es vorkommen, dass der akustische Signalgeber einer lauten Ton von sich gibt. Dabei könnten Sie sich erschrecken. Stellen Sie sicher, nicht das Gleichgewicht zu verlieren oder die Sirene fallenzulassen.

Einleitung

Die FUSG50000 Funk-Außensirene ist optionales Zubehör für die Funkalarmzentralen Secvest 2WAY, Secvest-IP oder das Terxon 2WAY Modul. Sie ist batteriebetrieben und dient zur optischen und akustischen Alarmierung.

Batteriewarnhinweise

Das Gerät wird über einen Batterie Pack mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
  • Die Batterie darf nicht verbrannt werden
  • Die Batterie darf nicht mit Wasser in Berührung kommen
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen
  • Die Batterie ist nicht wieder aufladbar

- Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden

Technische Daten

Schalldruck 105 dB(A) @ 1m

Optische Alarmierung LED-Blitz-Leiste (wahlweise oben oder unten)

Blitzfrequenz 1 Hz

Töne Alarm, Feuer, Perimeter Warnung, Quittierungs-Piep

Funkfrequenz 868.6625 MHz

Reichweite bis zu 100m (abhängig von den Umgebungsbedingungen)

Spannungsversorgung 2 X 3V Alkaline Battterie Pack oder 1 X 7,2 V Lithium Batterie Pack* (*empfohlen, falls die Sirene regelmäßig Temperaturen unter 0°C ausgesetzt ist)

Batterielebensdauer ca. 2 Jahre

Abmessungen H*B*T in mm 300*210*60

Gewicht 1200g (ohne Batterien)

Sicherheitsgrad 2

Umweltklasse IV

Betriebstemperatur -25°C bis +60°C

IP Schutzklasse IP42

Gehäusematerial Polykarbonat (wetterfest)

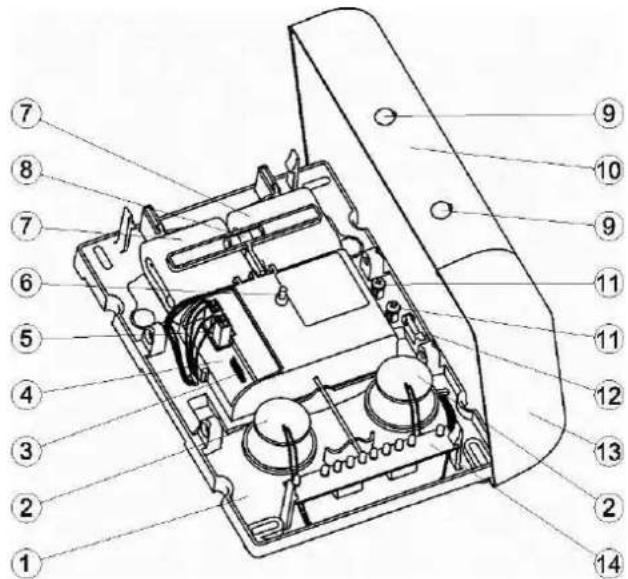

Zeichnung

1 Wandplatte 2 Piezo

3 Steckbrücken 4 Hauptplatine

5 Batterieanschluss 6 Deckelsabotagekontakt

7 Batterie Pack 8 Wasserwaage

9 Gehäuseschrauben 10 Deckel

11 Gehäuseschraubenhalter 12 Wandabrisskontakt

13 Linse 14 LED Blitz-Leiste

Installation

Ermitteln Sie mit Hilfe der Funktestbox einen geeigneten Installationsort für die Funk-Außensirene. Achten Sie darauf, dass die Sirene außerhalb des Handbereichs (mindestens 3m Montagehöhe) angebracht wird. Außerdem sollte die Sirene schon aus großer Entfernung gut sicht- und hörbar sein.

Um einen störungsfreien Betrieb zu gewährleisten darf die Sirene NICHT angebracht werden:

• in der Nähe von großen Metallstrukturen, wie bspw. Metalltüren oder Metallrahmen, Wassertanks, Fahrzeugen und Kühlschränken.
• nahe der Hauptstromversorgung, nahe von Wasser- oder Gasleitungen.
  • innerhalb metallischer Gehäuse.
• neben Elektronikgeräten, insbesondere Computer, Fotokopierer und Radios.

Öffnen des Gehäuses und Einlegen der Batterien

1. Entfernen Sie die Abdeckungen der zwei Gehäusehalterungsschrauben. Drehen Sie die Schrauben soweit heraus, bis sich die Sirene öffnen lässt.
2. Heben Sie die Frontabdeckung der Sirene ab und legen Sie diese beiseite.
3. Schieben Sie die beiden Alkaline Batterie Packs von der Seite in die Batteriehalterungen. Nutzen Sie die angebrachten Ösen für die Führung der Batteriekabel.
4. Schließen Sie die Batteriekabel polungsrichtig an den Anschlüssen auf der Hauptplatine der Sirene an. Bei Missachtung der Polung können Sirene oder Batterien Schaden nehmen.
5. Entfernen Sie beim Wechseln der Batterien zunächst die Kabel an den Anschlüssen auf der Platine. Ziehen Sie danach die Kabel aus den Ösen heraus. Drücken Sie den beweglichen Teil der Batteriehalterungen nach unten und entnehmen Sie die Batterie Packs.

In allen vier Ecken der Wandplatte der Sirene befinden sich vorgeborte Löcher für die Wandmontage. Verwenden Sie dafür nur die mitgelieferten Schrauben und Dübel. Beim Ausrichten der Sirene hilft die integrierte Wasserwage über dem Batteriefach. Die Länge des Wandsabotagekontakts ist einstellbar. Sie können diese durch Drehen des Stiftes verändern.

Einstellungen an der Sirene

- Jamming/Funküberlagerung

Die Sirene achtet eigenständig auf Funküberlagerung, aktiviert sich aber nicht selbstständig bei Funküberlagerung.

Jumper gesteckt: Jamming an – Die Sirene informiert die Alarmzentrale (Werkseinstellung)

Jumper abgezogen: Jamming aus – keine Aktion

- Selbstaktivierung bei Sabotage (SAB Modus)

Jumper gesteckt: SAB an – Selbstaktivierung der Sirene bei geöffneten Sabotagekontakten und Information an die Alarmzentrale. Die Sirene schaltet sich ab, wenn die Sabotagekontakte wieder geschlossen sind, oder der Befehl von der Alarmzentrale kommt (Werkseinstellung)

Jumper abgezogen: SAB aus – keine Selbstaktivierung bei Sabotage aber Meldung an die Alarmzentrale. Je nach Einstellung gibt diese dann den Befehl zur Aktivierung an die Sirene oder nicht.

- Sirenenabschaltdauer: Die akustische Sirene schaltet sich nach der voreingestellten Abschaltdauer aus oder sobald sie den Befehl zur Abschaltung von der Alarmzentrale erhält. Je nach Jumperposition ändert sich die Abschaltdauer.

Jumper abgezogen: 5 sec.

Jumper linksseitig gesteckt: 3 min.

Jumper rechtsseitig gesteckt: 15 min. (Werkseinstellung)

Diese Einstellung betrifft nicht den Blitz. Dieser schaltet sich spätestens nach 15 min. ab.

Positionierung der LED-Blitz-Leiste

Sie haben die Möglichkeit die LED-Blitz-Leiste oben oder unten in der Sirene anzubringen.

Falls Sie die Blitz-Leiste umpositionieren möchten, lösen Sie bitte zunächst die Batterieverbindungen. Biegen Sie nun die Halterungsklammern nach außen und heben Sie die Blitzleiste ab. Achten Sie auf die Kabelführung der Blitz-Leiste in der Bodenplatte und setzen Sie die Blitz-Leiste an der anderen Position wieder ein. Vergewissern Sie sich, dass diese fest eingerastet ist. Legen Sie die Batteriespannung wieder an und verschließen Sie das Gehäuse. Achten Sie auf die richtige Ausrichtung der Linse.

1. Setzen Sie die Funkalarmanlage Secvest in den Einlernmodus. Beachten Sie dazu die Anleitung der Alarmzentrale.
2. Lösen Sie einen der beiden Sabotagekontakte der Funk-Außensirene aus, um eine Sabotagenachricht an die Funkalarmanlage zu schicken.
3. Vergewissern Sie sich, dass die Funk-Außensirene von Ihrer Funkalarmanlage erkannt wurde und schließen Sie das Gehäuse anschließend wieder. Achten Sie hierbei darauf, dass die Feder des Deckelsabotagekontakts richtig sitzt.

Einstellungen an der Alarmzentrale

Die Funk-Außensirene kann die Aktivierung bzw. Deaktivierung der Alarmzentrale über die Blitzleuchte und über den akustischen Signalgeber quittieren. Lesen Sie hierzu bitte das entsprechende Kapitel der Installationsanleitung der Funkalarmzentralen Secvest 2WAY, Secvest-IP oder des Terxon 2WAY Moduls.

Wartung

Blitz und Sirene sollten in periodischen Abständen auf korrekte Funktionsweise überprüft werden. Dabei sollten Sie auch die beiden Sabotagekontakte überprüfen. Achten Sie darauf, ob Wasser oder Insekten in das Gehäuse eingedrungen ist/sind. Führen Sie gegebenenfalls Reinigungsarbeiten durch und treffen Sie Maßnahmen, die ein erneutes Eindringen verhindern.

Die Batterien sollten alle zwei Jahre ausgewechselt werden, oder, wenn eine entsprechende Meldung im Display der Secvest erscheint.

"Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass sich das Gerät mit der Arkelnummer FUSG50000 in Übereinsmmung mit den grundlegenden Anforderungen und den einschlägigen Besimmungen der Richtlinie 1999/5/EG bendet. Die Konformitätserklärung kann unter folgender Adresse bezogen werden:
