Produkttyp	Multimedia-Autoradio mit Touchscreen
Marke	Sony
Modell	XAV-68BT
Abmessungen (B x H x T)	178 x 100 x 160 mm (2-DIN-Format)
Gewicht	1,2 kg
Stromversorgung	14,4 V DC (Fahrzeugbatterie)
Stromverbrauch	10 A max
Bildschirm	6,2 Zoll (15,7 cm) resistiver Touchscreen, 800 x 480 Pixel
Ausgangsleistung	4 x 55 W (max.) / 4 x 22 W RMS
Disc-Laufwerk	CD/DVD kompatibel mit MP3, WMA, AAC, DivX
Bluetooth-Konnektivität	Freisprechen und Audio-Streaming A2DP, AVRCP
Anschlüsse	USB vorne, AUX-Eingang 3,5 mm, Videoeingang hinten (RCA)
Radiotuner	AM/FM mit RDS, 18 FM-Senderspeicher + 12 AM
Audiofunktionen	10-Band-Equalizer, Subwoofer-Steuerung, Fader/Balance
Eingang Rückfahrkamera	Ja (RCA hinten)
Fernbedienung	Inklusive (RM-X170)
Anzeigesprachen	Französisch, Englisch usw.
Sicherheit	Diebstahlsicherungscode (8-stellig), abnehmbare Frontblende
Reinigung	Weiches, trockenes Tuch, keine Lösungsmittel
Ersatzteile	Kontaktieren Sie den Sony-Kundendienst oder autorisierte Händler

Häufig gestellte Fragen - XAV-68BT SONY

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon. Drücken Sie am Autoradio HOME und wählen Sie Bluetooth > Kopplung. Wählen Sie Ihr Telefon aus der Liste und bestätigen Sie den angezeigten PIN-Code.

Was tun, wenn der Bildschirm nicht reagiert?

Versuchen Sie, das Gerät durch Drücken der RESET-Taste mit einem spitzen Gegenstand neu zu starten. Wenn das Problem weiterhin besteht, überprüfen Sie die elektrischen Anschlüsse.

Wie stelle ich den Surround-Sound ein?

Wählen Sie im Menü Ton die Option Hörposition aus, um den Sitzplatz auszuwählen, und passen Sie dann den Equalizer und den Subwoofer an.

Das Autoradio verlangt einen Diebstahlsicherungscode, was tun?

Der Code ist im Handbuch oder auf einer Karte enthalten. Wenn Sie ihn verloren haben, wenden Sie sich mit der Seriennummer (EN) an den Sony-Kundendienst.

Kann ich Videos von einem USB-Stick abspielen?

Ja, das Autoradio spielt Videodateien in den Formaten DivX, MPEG-4 und WMV von einem FAT32-formatierten USB-Stick ab.

Wie aktualisiere ich die Software?

Laden Sie das Update von der Sony-Website auf einen USB-Stick herunter. Schließen Sie ihn an das Autoradio an und folgen Sie den Anweisungen unter Einstellungen > Update.

Die Lenkradfernbedienung funktioniert nicht, warum?

Überprüfen Sie, ob das Kabel der Lenkradfernbedienung korrekt angeschlossen ist (blaues Kabel). Einige Fahrzeuge benötigen einen speziellen Adapter.

Wie stelle ich die Uhr automatisch ein?

Aktivieren Sie RDS in den Radioeinstellungen. Die Uhr synchronisiert sich automatisch mit dem FM-Signal. Sie können sie auch manuell unter Einstellungen > Uhr einstellen.

Heizt sich das Autoradio normal auf?

Eine leichte Erwärmung bei längerer Nutzung ist normal. Stellen Sie sicher, dass die hintere Belüftung nicht blockiert ist. Bei übermäßiger Hitze reduzieren Sie die Lautstärke.

Wie reinige ich den Touchscreen?

Verwenden Sie ein weiches Mikrofasertuch, das leicht mit Wasser angefeuchtet ist. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

BEDIENUNGSANLEITUNG XAV-68BT SONY

Um die Demo zu beenden, siehe Seite 20.

Video CD

Made for

Bluetooth®

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Montieren Sie dieses Gerät aus Sicherheitsgründen im Armaturenbrett des Fahrzeugs. Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Achtung

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

VORSICHT

Die Verwendung optischer Instrumente zusammen mit diesem Produkt stellt ein Gesundheitsrisiko für die Augen dar. Der Laser-Strahl, den dieser CD/DVD-Player generiert, kann die Augen schädigen. Versuchen Sie daher nicht, das Gerät zu zerlegen. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

Hergestellt in China

Eigenschaften der Laserdiode

• Emissionsdauer: kontinuierlich
• Laserausgangsleistung: weniger als 46,8 μW (Gemessen im Abstand von etwa 70 mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7 mm.)

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

CE

Hiermit erklärt Sony Corp., dass sich das Gerät XAV-68BT in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Hersteller: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan

Für EU Produktkonformität: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der

Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält.

Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden.

Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab.

Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Hinweis zur Lithiumbatterie

Schützen Sie die Batterie vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt

Halten Sie nach dem Ausschalten der Zündung unbedingt OFF am Gerät gedrückt, bis die Anzeige erlischt.

Andernfalls wird das Display nicht ausgeschaltet und der Autobatterie wird Strom entzogen.

Haftungsausschluss für von Dritten angebotene Dienste

Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fällen keine Haftung.

Hinweise zur BLUETOOTH-Funktion

Vorsicht

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR INDIREKTE, NEBEN-, FOLGE- ODER SONSTIGE SCHÄDEN. DIESER HAFTUNGSAUSSCHLUSS GILT OHNE JEDE EINSCHRÄNKUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN UND ZEITAUFWAND DES KÄUFERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER HARDWARE UND/ODER SEINER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

WICHTIGER HINWEIS!

Sicherer und effizienter Gebrauch

Jegliche Änderungen am Gerät, die ohne die ausdrückliche Genehmigung von Sony durchgeführt werden, können die Befugnis des Betreibers zur Verwendung des Geräts aufheben. Bitte überprüfen Sie vor dem Gebrauch dieses Produkts, ob es auf nationaler Ebene Vorschriften oder Bestimmungen gibt, die die Verwendung von BLUETOOTH-Geräten einschränken.

Führen von Fahrzeugen

Erkundigen Sie sich in den Gebieten, in denen Sie unterwegs sind, nach Gesetzen und Vorschriften zum Gebrauch von Mobiltelefonen und Freisprecheinrichtungen.

Richten Sie Ihre Aufmerksamkeit beim Fahren immer uneingeschränkt auf das Verkehrsgeschehen. Wenn die Verkehrssituation es erfordert, fahren Sie an den Straßenrand und halten Sie, bevor Sie einen Anruf tätigen oder entgegennehmen.

Herstellen einer Verbindung zu anderen Geräten

Wenn Sie eine Verbindung zu einem anderen Gerät herstellen, lesen Sie in der dazugehörigen Bedienungsanleitung bitte die ausführlichen Sicherheitshinweise.

Hochfrequenzstrahlung

HF-Signale beeinträchtigen möglicherweise nicht ordnungsgemäß installierte oder unzureichend abgeschirmte elektronische Systeme in Kraftfahrzeugen, wie z. B. elektronische Kraftstoffeinspritzsysteme, elektronische Antiblockiersysteme, elektronische Geschwindigkeitsregelsysteme oder Airbag-Systeme. Zur Installation oder Wartung dieses Geräts wenden Sie sich bitte an den Fahrzeughersteller oder einen Vertreter des Herstellers. Eine fehlerhafte Installation oder Wartung kann gefährlich sein und zum Erlöschen der für dieses Gerät gültigen Gewährleistung führen. Wenden Sie sich bitte an den Fahrzeughersteller und klären Sie ab, ob der Gebrauch von Mobiltelefonen im Fahrzeug die Fahrzeugelektronik in ihrer Funktionsfähigkeit beeinträchtigen könnte. Überprüfen Sie regelmäßig, ob alle drahtlosen Geräte in Ihrem Fahrzeug richtig montiert sind und ordnungsgemäß funktionieren.

Notrufe

Diese BLUETOOTH-Freisprecheinrichtung für das Auto und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, arbeiten mit Radiosignalen, Mobilfunk- und Festnetzen sowie benutzerprogrammierten Funktionen, bei denen nicht unter allen Umständen eine Verbindung garantiert werden kann. Verlassen Sie sich daher bei wichtigen Mitteilungen (wie z. B. medizinischen Notfällen) nicht ausschließlich auf elektronische Geräte. Wenn Sie Anrufe tätigen oder empfangen wollen, denken Sie daran, dass die Freisprecheinrichtung und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, eingeschaltet sein müssen und nur in Gebieten mit ausreichender Mobilfunksignalstärke verwendet werden können. Notrufe sind unter Umständen nicht bei allen Mobilfunknetzen möglich oder stehen bei Verwendung bestimmter Netzwerkdienste und/oder Telefonfunktionen nicht zur Verfügung. Weitere Informationen erhalten Sie bei Ihrem lokalen Mobilfunkanbieter.

Inhalt

Achtung 2

Lage und Funktion der Teile und Bedienelemente 5

Vorbereitungen

Zurücksetzen des Geräts 7

Einstellen der Uhr 7

Vorbereiten eines BLUETOOTH-Geräts ..... 7

Radioempfang

Radioempfang....9

Speichern und Empfangen von Sendern ..... 9

Das Radiodatensystem (RDS).... 10

Wiedergabe

Wiedergeben von Discs 11

Wiedergabe mit einem iPod/USB-Gerät. ..... 12

Wiedergabe mit einem BLUETOOTH-Gerät ..... 13

Suchen und Wiedergeben von Titeln ..... 13

Verfügbare Optionen 14

Picture EQ 14

Aspect 14

DVD Audio Level 14

Weitere nützliche Funktionen

Verwenden von Siri Eyes Free 15

Telefonieren mit

Freisprecheinrichtung

Entgegennehmen eines Anrufs ..... 16

Tätigen eines Anrufs 16

Während eines Anrufs verfügbare Funktionen. 16

Verwalten von Anrufdaten 17

Optionsmenü für das Telefon 17

Settings (Einstellungen)

General Settings 18

Weitere Informationen

Zusätzliche Audio-/Videogeräte. 21

Rückfahrkamera 22

Sicherheitsmaßnahmen. 22

Wartung.... 26

Technische Daten 27

Störungsbehebung 29

Liste der Sprachcodes 34

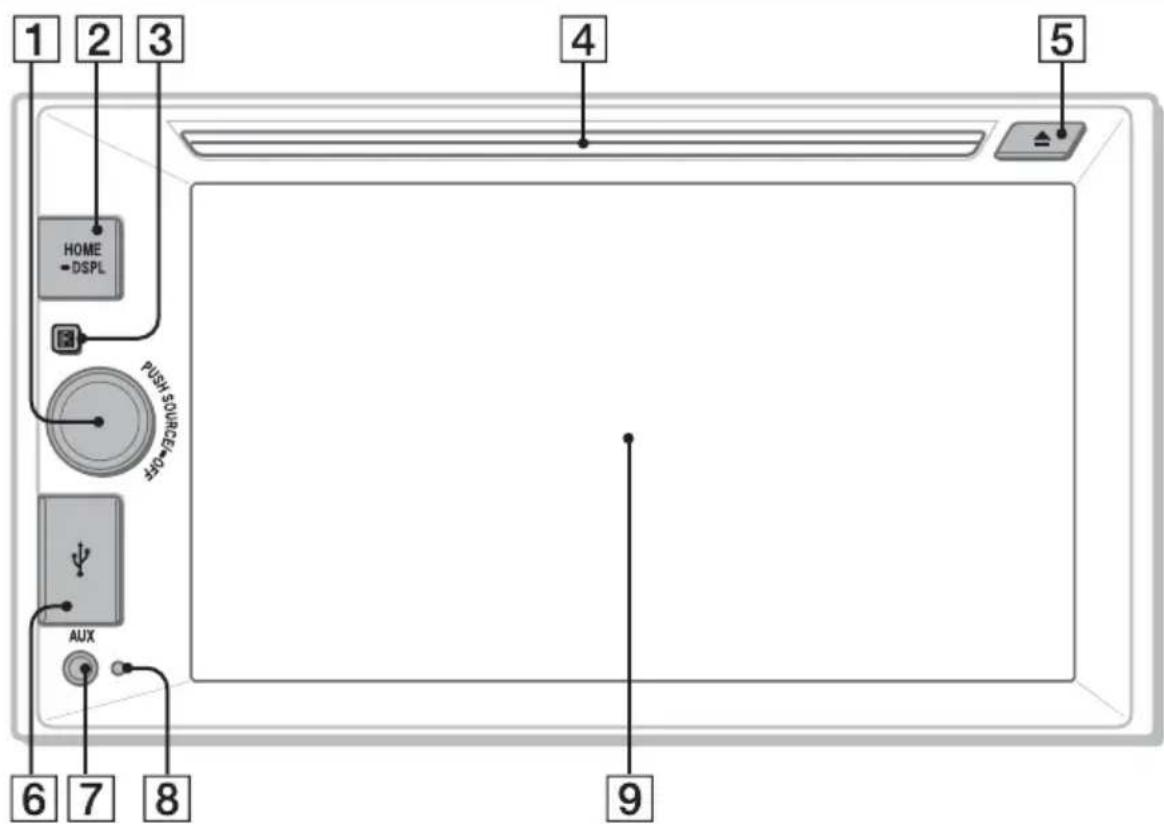

Lage und Funktion der Teile und Bedienelemente

Hauptgerät

1 SOURCE

Einschalten des Geräts.

Wechseln der Signalquelle. Bei jedem

Tastendruck erscheint eine auswählbare

Signalquelle in einem Popup-Fenster in der aktuellen Anzeige.

-OFF

Halten Sie die Taste zum Stoppen der

Signalquelle 1 Sekunde lang gedrückt.

Halten Sie die Taste zum Ausschalten des Geräts mehr als 2 Sekunden lang gedrückt. Bei ausgeschaltetem Gerät hat die Fernbedienung keine Wirkung.

Lautstärkeregler

Drehen Sie den Regler, um die Lautstärke anzupassen.

2 HOME

Aufrufen des HOME-Menüs.

Durch Drücken während der Disc-, iPod- oder USB-Wiedergabe wird die Wiedergabe unterbrochen und das Gerät ist stummgeschaltet. Zum Fortsetzen der Wiedergabe berühren Sie

-DSPL (Display)

Drücken Sie diese Taste, bis das Displaymenü erscheint.

Die Monitorausschaltung wird über das Displaymenü eingestellt. Bei aktivierter Monitorausschaltung schaltet sich der Monitor aus. Berühren Sie eine beliebige Stelle auf dem Display, um den Monitor wieder einzuschalten.

-VOICE

Halten Sie die Taste gedrückt, um die Sprachbefehlfunktion zu aktivieren. Wenn Sie die Taste HOME mit der Sprachbefehlfunktion belegen wollen, wählen Sie [Voice] unter [HOME Key Function] (Seite 19).

③ Empfänger für die Fernbedienung

4 Disc-Einschub

5 ▲ (Disc auswerfen)

6 USB-Anschluss

Öffnen Sie die Abdeckung, um ein USB-Gerät anzuschließen.

7 AUX-Buchse

8 Rücksetztaste

9 Display/Touchscreen

Fernbedienung RM-X170

Mit der Fernbedienung lässt sich die Audiowiedergabe steuern. Verwenden Sie für Menüfunktionen den Touchscreen.

Ziehen Sie vor dem Gebrauch die Isolierfolie heraus.

Diese Taste ist nicht unterstützt.

12 (Zurück)

Zurückschalten zur vorherigen Anzeige/Zurückschalten zum Menü auf einer Video-CD (VCD).

13 EQ (Equalizer)

Auswahl einer Equalizer-Kurve.

14 Zahlentasten (0 - 9) 15 CLEAR 16 ATT (Dämpfung)

Der Ton wird gedämpft. Zum Aufheben drücken Sie die Taste erneut oder drücken VOL +.

17 ▶II (Wiedergabe/Pause) 18 ◀◀◀ ◀◀ /▶▶▶▶▶I (Zurück/Weiter) 19 Einstelltasten für die DVD-Wiedergabe

20 ZAP (Zappin) (Seite 10) 21 ←/↑/↓/→ (Cursor)/ENTER 22 MODE

Auswählen eines Radiofrequenzbereichs.

23 VOL (Lautstärke) +/-

Bildschirmanzeigen

Wiedergabebildschirm:

Startbildschirm:

24 Anzeigen

Leuchtet, wenn die Tondämpfung eingeschaltet ist.

AF (Alternativfrequenzen)

Leuchtet, wenn Alternativfrequenzen (AF) verfügbar sind.

TA (Verkehrsdurchsage)

Leuchtet, wenn aktuelle Verkehrsinformationen zur Verfügung stehen.

*

Leuchtet, wenn das BLUETOOTH-Signal eingeschaltet ist.

Blinkt, wenn die Verbindung besteht.

Leuchtet, wenn ein anderes Gerät zum Audio-Streaming mit diesem Gerät verbunden ist.

Leuchtet, wenn ein Mobiltelefon für Freisprechanrufe mit diesem Gerät verbunden ist.

Gibt die Signalstärke des verbundenen Mobiltelefons an.

Gibt die Akkurestladung des verbundenen Mobiltelefons an.

25 Anwendungsspezifischer Bereich

Anzeige der Bedienelemente/Anzeigen für die Wiedergabe oder Anzeige des Gerätestatus. Die angezeigten Optionen unterscheiden sich je nach Signalquelle.

26 Allgemeiner Bereich

Direktzugriff auf das Einstellmenü für Sound Adjust (Seite 20).

|... (Option)

Aufrufen des Optionsmenüs. Das Optionsmenü unterscheidet sich je nach Quelle.

27 Uhr (Seite 7)

Wenn [AUX Front], [AUX Rear] oder [Rear Camera] als Quelle ausgewählt ist, wird die Uhr nicht angezeigt.

28

Umschalten vom HOME-Bildschirm zum Wiedergabebildschirm.

29 | (Option)

Aufrufen des HOME-Optionsmenüs. Drücken Sie HOME und berühren Sie dann |...

[Icon View]

Symbol zur Wahl der Displayansicht: [Line View] oder [Grid View].

Um zum Startbildschirm zurückzukehren, berühren Sie

30 Quellenauswahltasten

Wechseln der Signalquelle.

Vorbereitungen

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen.

1 Drücken Sie die Rücksetztaste am Gerät.

Drücken Sie die Rücksetztaste mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Hinweis

Wenn Sie die Rücksetztaste drücken, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht.

Einstellen der Uhr

1 Drücken Sie HOME und berühren Sie dann [Settings].

2 Berühren Sie und berühren Sie dann [Clock Adjust].

Die Einstellanzeige erscheint.

3 Berühren Sie ▲/▼, um die Stunden und Minuten einzustellen.

4 Berühren Sie [Set].

Die Einstellung ist damit abgeschlossen.

Um die CT-Funktion zu aktivieren/deaktivieren (Seite 10), berühren Sie [Clock Time].

Vorbereiten eines BLUETOOTH-Geräts

Wenn Sie die Verbindung zu einem geeigneten BLUETOOTH-Gerät (Mobiltelefon, Audiogerät usw.) herstellen, können Sie Musik wiedergeben oder die Freisprecheinrichtung nutzen. Einzelheiten zum Herstellen einer Verbindung zu dem BLUETOOTH-Gerät schlagen Sie bitte in der mit dem Gerät gelieferten Bedienungsanleitung nach. Drehen Sie vor dem Herstellen der Verbindung die Lautstärke dieses Geräts herunter. Andernfalls erfolgt die Tonausgabe unter Umständen unvermittelt mit hoher Lautstärke.

Pairing und Herstellen einer Verbindung mit einem BLUETOOTH-Gerät

Wenn Sie zum ersten Mal eine Verbindung zu einem BLUETOOTH-Gerät herstellen wollen, ist eine gegenseitige Registrierung (das so genannte „Pairing“) erforderlich. Durch das Pairing können dieses und andere Geräte einander erkennen.

1 Drücken Sie HOME und berühren Sie dann [Settings]. 2 Berühren Sie . 3 Berühren Sie [Bluetooth Connection] und setzen Sie das Signal dann auf [ON]. Das BLUETOOTH-Signal dieses Geräts wird aktiviert und erscheint in der Statusleiste. 4 Berühren Sie [Pairing]. Das Gerät wechselt in den Bereitschaftsmodus für das Pairing. 5 Führen Sie das Pairing am BLUETOOTH-Gerät durch, so dass es dieses Gerät erkennt. 6 Wählen Sie „SONY:XAV-68BT“ im Display des BLUETOOTH-Geräts aus. 7 Wenn am BLUETOOTH-Gerät ein Passwort* eingegeben werden muss, geben Sie [0000] ein.

* Das Passwort wird bei manchen BLUETOOTH-Geräten auch „Kennwort“, „PIN-Code“, „PIN-Nummer“ oder „Passcode“ usw. genannt.

8 Wählen Sie an dem BLUETOOTH-Gerät, zu dem eine BLUETOOTH-Verbindung hergestellt werden soll, dieses Gerät aus. 📞 oder 📂 leuchtet, wenn die Verbindung hergestellt wurde.

Hinweis

Während eine Verbindung zu einem BLUETOOTH-Gerät besteht, kann dieses Gerät von keinem anderen Gerät erkannt werden. Damit dieses Gerät wieder erkannt werden kann, trennen Sie die aktuelle Verbindung.

Herstellen einer Verbindung zu einem BLUETOOTH-Gerät, mit dem ein Pairing ausgeführt wurde

In diesem Kapitel wird erläutert, wie Sie manuell eine Verbindung zu registrierten BLUETOOTH-Geräten herstellen können.

1 Vergewissern Sie sich, dass die BLUETOOTH-Signale an diesem Gerät (Seite 19) und am BLUETOOTH-Gerät aktiviert sind. In der Statusleiste zeigt an, dass das BLUETOOTH-Signal an diesem Gerät eingeschaltet ist. 2 Stellen Sie vom BLUETOOTH-Gerät aus die Verbindung zu diesem Gerät her. ↗ oder ↘ erscheint.

Wenn das BLUETOOTH-Signal aktiviert ist und die Zündung des Fahrzeugs eingeschaltet wird, sucht dieses Gerät das zuletzt verbundene BLUETOOTH-Gerät und die Verbindung wird, falls möglich, automatisch hergestellt.

Hinweis

Wenn dieses Gerät das zuletzt verbundene BLUETOOTH-Gerät nicht erkennt, berühren Sie [Reconnect], um nach dem Gerät zu suchen, mit dem zuletzt ein Pairing ausgeführt wurde. Wenn das Problem immer noch nicht behoben ist, führen Sie das Pairing erneut aus.

Installieren des Mikrofons

Damit Ihre Stimme bei Freisprechanrufen erfasst werden kann, müssen Sie das Mikrofon (mitgeliefert) installieren. Näheres zum Anschließen des Mikrofons finden Sie in der mitgelieferten Anleitung „Installation/Anschluss“.

Radioempfang

Radioempfang

Wenn Sie Radio hören möchten, drücken Sie HOME und berühren Sie dann [Tuner].

Bedienelemente/Anzeigen für den Radioempfang

Bedienelemente für den Radioempfang (① bis ⑦)

① Symbol für den aktuellen Frequenzbereich Aufrufen der Frequenzbereichsliste. ② [PTY] (Auswählen des Programmtyps) (nur FM) Aufrufen der PTY-Liste (Seite 11). ③ [ZAP] (ZAPPIN™) Einstellen der gespeicherten Sender für jeweils einige Sekunden, um Ihnen bei der Programmwahl zu helfen. ④ |... Öffnen des Optionsmenüs für den Tuner. ⑤ / -SEEK SEEK+ Automatischer Sendersuchlauf. ⑥ / < > Manueller Sendersuchlauf. Damit die Frequenzen schnell durchlaufen, berühren Sie die Tasten eine Zeit lang. [1] bis [6] Auswählen eines gespeicherten Senders. Berühren Sie diese Taste eine Zeit lang, um die angezeigte Frequenz unter einem Speicherplatz abzulegen.

Empfangsanzeigen (Ⓐ)

Ⓐ Frequenz

Speichern und Empfangen von Sendern

Vorsicht

Wenn Sie während der Fahrt Sender einstellen, sollten Sie die BTM-Funktion (Speicherbelegungsautomatik) verwenden. Andernfalls besteht Unfallgefahr.

Automatisches Speichern von Sendern (BTM)

1 Wählen Sie den gewünschten Frequenzbereich ([FM1], [FM2], [FM3], [AM1] oder [AM2]). 2 Berühren Sie .|... 3 Berühren Sie [BTM] und dann [Search]. Das Gerät speichert die ersten sechs empfangbaren Sender unter den Speicherplätzen ([1] bis [6]).

Sendereinstellung

1 Berühren Sie den aktuellen Frequenzbereich. Die Frequenzbereichsliste erscheint. 2 Berühren Sie den gewünschten Frequenzbereich ([FM1], [FM2], [FM3], [AM1] oder [AM2]). 3 Stellen Sie einen Sender ein.

Automatischer Sendersuchlauf Berühren Sie ≠SEEK SEEK+

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Manueller Sendersuchlauf

Berühren Sie < so oft, bis die gewünschte Frequenz eingestellt ist. Damit die Frequenzen schnell durchlaufen, berühren Sie eine Zeit lang < .>

Manuelles Speichern von Sendern

1 Berühren Sie während des Empfangs des Senders, den Sie speichern möchten, die Schaltfläche mit der gewünschten Speichernummer ([1] bis [6]) für eine gewisse Zeit.

Empfangen gespeicherter Sender

1 Wählen Sie den Frequenzbereich aus. 2 Berühren Sie die gewünschte Speichernummer ([1] bis [6]).

Suchen nach einem Sender unter den gespeicherten Sendern (Tuner Preset ZAPPIN)

Mit Tuner Preset ZAPPIN werden die gespeicherten Sender nacheinander für jeweils einige Sekunden eingestellt, um Ihnen bei der Programmwahl zu helfen.

1 Berühren Sie während des Radioempfangs [ZAP]. Tuner Preset ZAPPIN wird gestartet und die nächsten Sender werden nacheinander eingestellt. 2 Berühren Sie [ZAP] erneut, sobald der gewünschte Sender empfangen wird.

Das Radiodatensystem (RDS)

Informationen im Display

A Frequenzbereichsname, RDS;TP*2 B Programmdienstname, Frequenz, RDS-Daten © Speichernummer

*1 Beim RDS-Empfang.

*2 Beim Empfang eines Verkehrsfunksenders.

RDS-Dienste

Bei diesem Gerät stehen folgende RDS-Funktionen automatisch zur Verfügung:

AF (Alternativfrequenzen)

In einem Netzwerk wird der Sender mit den stärksten Signalen ausgewählt und neu eingestellt. So können Sie auch bei einer langen Fahrt über eine große Entfernung hinweg ununterbrochen

denselben Sender empfangen, ohne ihn manuell neu einstellen zu müssen.

TA (Verkehrsdurchsagen)/TP (Verkehrsfunksender)

Aktuelle Verkehrsinformationen bzw. Verkehrsfunksender werden empfangen. Wenn solche Informationen bzw. Sendungen empfangen werden, wird die gerade ausgewählte Signalquelle unterbrochen.

PTY (Programmtypauswahl)

Der gerade empfangene Programmtyp wird angezeigt.

Außerdem kann nach dem ausgewählten Programmtyp gesucht werden.

CT (Clock Time)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

Einstellen von Alternativfrequenzen (AF)

1 Drücken Sie HOME und berühren Sie dann [Tuner]. 2 Berühren Sie den gewünschten Frequenzbereich ([FM1], [FM2] oder [FM3]). 3 Berühren Sie und dann [AF (Alternativfrequenzen)], um die Option auf [ON] zu setzen.

Einstellen von Verkehrsdurchsagen (TA)

1 Drücken Sie HOME und berühren Sie dann [Tuner]. 2 Berühren Sie den gewünschten Frequenzbereich ([FM1], [FM2] oder [FM3]). 3 Berühren Sie und dann [TA (Verkehrsdurchsagen)], um die Option auf [ON] zu setzen.

Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-Sendern deren AF-/TA-Einstellung speichern. Stellen Sie AF/TA ein und speichern Sie den Sender dann mit BTM oder manuell ab. Beim manuellen Speichern können Sie auch Nicht-RDS-Sender speichern.

Empfangen von Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Signalquelle.

Unveränderter Empfang eines Regionalsenders (REGIONAL)

Wenn die AF- und die Regionalfunktion aktiviert sind, wechselt das Gerät nicht auf einen anderen Regionalsender mit einem stärkeren Sendesignal. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders während des FM-Empfangs verlassen, berühren Sie |...→[Regional]→[OFF] . Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung.

Auswählen des Programmtyps (PTY)

1 Berühren Sie während des FM-Empfangs [PTY].

Zum Blättern in der Liste berühren Sie ▲/▼.

2 Berühren Sie den gewünschten Programmtyp.

Das Gerät sucht nach einem Sender, der den ausgewählten Programmtyp ausstrahlt.

Zum Ausblenden der PTY-Liste berühren Sie

Programmtypen

News (Nachrichten), Current Affairs (Aktuelles Zeitgeschehen), Information (Informationen), Sport (Sport), Education (Erziehung und Bildung), Drama (Hörspiele), Cultures (Kultur), Science (Wissenschaft), Varied Speech (Verschiedenes), Pop Music (Pop-Musik), Rock Music (Rock-Musik), Easy Listening (Unterhaltungsmusik), Light Classics M (Leichte Klassik), Serious Classics (Ernste Klassik), Other Music (Sonstige Musik), Weather & Metr (Wetter), Finance (Finanzberichte), Children's Progs (Kinderprogramme), Social Affairs (Magazinsendungen), Religion (Religion), Phone In (Hörtertelefon), Travel & Touring (Reiseinformationen), Leisure & Hobby (Freizeitprogramm), Jazz Music (Jazz), Country Music (Country-Musik), National Music (Volksmusik), Oldies Music (Oldies), Folk Music (Folk-Musik), Documentary (Dokumentarbeiträge)

Hinweis

Sie können diese Funktion in Ländern/Regionen, in denen keine PTY-Daten zur Verfügung stehen, nicht verwenden.

Wiedergabe

Informationen zu abspielbaren Discs und Dateien finden Sie auf Seite 23.

Wiedergeben von Discs

Bei bestimmten Discs sind gewisse Funktionen unter Umständen anders oder eingeschränkt. Schlagen Sie bitte in den Anweisungen zur Disc nach.

1 Legen Sie eine Disc mit der beschrifteten Seite nach oben ein. Die Wiedergabe beginnt.

Wenn ein DVD-Menü angezeigt wird

Berühren Sie die gewünschte Option im DVD-Menü. Sie können auch den Menüsteuerbildschirm verwenden. Diesen können Sie aufrufen, indem Sie das Display außerhalb des DVD-Menüs berühren. Berühren Sie ←/↑/↓/→ zum Bewegen des Cursors und dann [ENTER] zum Bestätigen. Wenn sich der Menüsteuerbildschirm durch Berühren des Displays nicht anzeigen lässt, verwenden Sie die Fernbedienung.

Beispiel für Anzeigen bei der Wiedergabe (DVD)

A Symbol für die aktuelle Signalquelle, Format B Wiedergabestatus, verstrichene Spieldauer © Nummer des Kapitels/Titels, Audioformat

Zum Einblenden der Anzeigen berühren Sie das Display.

Bei Audio-Discs sind während der Wiedergabe immer einige Anzeigen zu sehen.

Wiedergabe mit PBC-Funktionen (Wiedergabesteuerung)

Bei der Wiedergabe einer PBC-kompatiblen VCD können Sie Funktionen über das PBC-Menü interaktiv ausführen.

1 Starten Sie die Wiedergabe einer PBC-kompatiblen VCD. Das PBC-Menü wird angezeigt.

2 Berühren Sie .☐ Der Menüsteuerbildschirm wird angezeigt.

3 Berühren Sie die Zahlenschaltflächen, um die gewünschte Option auszuwählen, und dann [ENTER].

4 Gehen Sie bei den interaktiven Funktionen wie im Menü erläutert vor. Um zur vorherigen Anzeige zurückzuschalten, berühren Sie 🔔.

Zum Deaktivieren der PBC-Funktionen setzen Sie [Video CD PBC] auf [OFF] (Seite 21).

Hinweise

• Während der PBC-Wiedergabe werden Titelnummer, Wiedergabeelement usw. in der Wiedergabeanzeige nicht angezeigt.
• Eine Wiedergabefortsetzung ist bei der Wiedergabe mit PBC nicht möglich.

Konfigurieren der Audioeinstellungen

Wechseln von Audiosprache/-format

Während der Wiedergabe einer DVD Video können Sie die Audiosprache wechseln, wenn auf der Disc Tonspuren in mehreren Sprachen aufgezeichnet sind. Sie können außerdem das Audioformat wechseln, wenn auf der Disc mehrere Audioformate aufgezeichnet sind (z. B. Dolby Digital).

Berühren Sie während der Wiedergabe den Bildschirm und dann

Berühren Sie „so oft, bis die gewünschte Audiosprache/das gewünschte Audioformat erscheint.

Beispiel: Dolby Digital-5.1-Kanal-Format

Wenn dieselbe Sprache mehrmals angezeigt wird, sind auf der Disc mehrere Audioformate aufgezeichnet.

Wechseln des Audiokanals

Bei der VCD-Wiedergabe können Sie den linken und den rechten Kanal oder aber nur den linken bzw. nur den rechten Kanal über den rechten und den linken Lautsprecher wiedergeben lassen.

Berühren Sie während der Wiedergabe so oft bis der gewünschte Audiokanal angezeigt wird. Die Optionen sind im Folgenden angegeben.

[Left]: Ton des linken Kanals (monaural)

[Right]: Ton des rechten Kanals (monaural)

Wiedergabe mit einem iPod/ USB-Gerät

In dieser Bedienungsanleitung wird „iPod“ als allgemeiner Begriff für die iPod-Funktionen bei einem iPod und iPhone verwendet, sofern nicht im Text oder in Abbildungen anders angegeben. Erläuterungen zur Kompatibilität des iPod finden Sie unter „Hinweise zum iPod“ (Seite 25) oder auf der Support-Website, die auf der letzten Seite angegeben ist.

Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) und MTP

(Medientransferprotokoll) (wie z. B. USB-Flash-Laufwerke, digitale Medienplayer, Android-Mobiltelefone) verwenden, die dem USB-Standard entsprechen.

Je nach dem digitalen Medienplayer oder Android-Mobiltelefon muss der USB-Verbindungsmodus auf MSC oder MTP eingestellt werden.

1 Verringern Sie die Lautstärke an diesem Gerät.

Wenn das Gerät ausgeschaltet ist, schalten Sie es ein.

2 Schließen Sie den iPod oder das USB-Gerät an den USB-Anschluss an.

Die Wiedergabe beginnt automatisch.

Falls bereits ein iPod/USB-Gerät angeschlossen ist, drücken Sie HOME und berühren dann [iPod/USB], um die Wiedergabe zu starten.

So stoppen Sie die Wiedergabe

Halten Sie OFF 1 Sekunde lang gedrückt.

Trennen der Verbindung zum Gerät

Stoppen Sie die Wiedergabe und trennen Sie dann die Verbindung zu diesem Gerät.

Trennen Sie das Gerät nicht während der Wiedergabe von diesem Gerät, da andernfalls die Daten beschädigt werden können.

Vorsicht beim iPhone

Wenn Sie ein iPhone über USB anschließen, wird die Lautstärke beim Telefonieren vom iPhone selbst gesteuert. Um nach einem Telefonat plötzliche laute Geräusche zu vermeiden, erhöhen Sie während des Telefonats nicht die Lautstärke am Gerät.

Hinweis zur Wiedergabefortsetzung

Wenn der iPod, an dem gerade die Wiedergabe läuft, an den Dock-Anschluss angeschlossen ist, wird an diesem Gerät als Modus die Wiedergabefortsetzung eingestellt und die Wiedergabe startet in dem am iPod eingestellten Modus.

Bei der Wiedergabefortsetzung stehen Wiedergabewiederholung und Zufallswiedergabe nicht zur Verfügung.

Wiedergabe mit einem BLUETOOTH-Gerät

Sie können die Inhalte auf einem verbundenen Gerät wiedergeben, das BLUETOOTH A2DP (Advanced Audio Distribution Profile) unterstützt.

1. Stellen Sie eine BLUETOOTH-Verbindung zu dem Audiogerät her (Seite 8). 2. Verringern Sie die Lautstärke an diesem Gerät. 3. Drücken Sie HOME und berühren Sie dann [BT Audio]. 4. Starten Sie am Audiogerät die Wiedergabe. 5. Stellen Sie die Lautstärke an diesem Gerät ein.

Bedienelemente für die Wiedergabe

Wenn das BLUETOOTH-Gerät das AVRCP-Profil (Audio Video Remote Control Profile) unterstützt, können Sie die Wiedergabe mit diesem Gerät genau wie bei der Disc-Wiedergabe steuern.

Angleichen des Lautstärkepegels des BLUETOOTH-Geräts an andere Signalquellen

Sie können die Lautstärkeunterschiede zwischen diesem Gerät und dem BLUETOOTH-Gerät verringern.

Berühren Sie während der Wiedergabe 1.*** Wählen Sie einen Lautstärkepegel zwischen -10 und +15.

Suchen und Wiedergeben von Titeln

Wiedergabewiederholung und Zufallswiedergabe

1. Berühren Sie während der Wiedergabe so oft (Wiedergabewiederholung) oder (Zufallswiedergabe), bis die gewünschte Option angezeigt wird. Die Wiedergabewiederholung bzw. Zufallswiedergabe beginnt.

Je nach ausgewählter Signalquelle stehen unterschiedliche Wiedergabemodi zur Verfügung.

Hinweis

Wiedergabewiederholung und Zufallswiedergabe mit der PBC-Funktion sind bei VCDs der Version 2.0 nicht verfügbar.

Direktsuche bei der Wiedergabe

1 Geben Sie während der Disc- oder USB-Wiedergabe mit den Zahlentasten auf der Fernbedienung die Nummer eines Elements (Titel, Kapitel usw.) ein und drücken Sie dann ENTER.

Die Wiedergabe beginnt an der ausgewählten Stelle.

Hinweis

Bei der VCD-Wiedergabe steht diese Funktion nur zur Verfügung, wenn Sie die VCD ohne PBC-Funktionen abspielen.

Suchen nach einer Datei im Listenbildschirm

1 Berühren Sie während der Disc- oder USB-Wiedergabe die Schaltfläche

Der Listenbildschirm mit dem gerade wiedergegebenen Element wird angezeigt.

Wenn Sie 📂 oder berühren, werden die Elemente nach Dateityp (Audio/Video/Foto) aufgelistet.

2 Berühren Sie das gewünschte Element.

Die Wiedergabe beginnt.

Verfügbare Optionen

Zu jeder Signalquelle stehen verschiedene Einstellungen zur Verfügung, die Sie durch Berühren von aufrufen können. Welche Optionen zur Verfügung stehen, hängt von der Situation ab.

Picture EQ

Sie können die Bildqualität auf die Helligkeit im Fahrzeuginnenraum einstellen. Diese Einstellung steht nur zur Verfügung, wenn die Parkbremse betätigt wurde. Quelle: USB (Xvid/MPEG-4/Foto), Disc (DVD/VCD/Xvid/MPEG-4/Foto), AUX (nur verfügbar, wenn [AUX] auf [Rear] und [AUX Input] auf [Video] oder [Auto] eingestellt ist.)

Option Zweck

Dynamic (●), Hier wählen Sie die Bildqualität Standard, aus. Theater, Sepia

Aspect

Diese Einstellung steht nur zur Verfügung, wenn die Parkbremse betätigt wurde. Quelle: USB (Xvid/MPEG-4/Foto), Disc (DVD/VCD/Xvid/MPEG-4/Foto), AUX (nur verfügbar, wenn [AUX] auf [Rear] und [AUX Input] auf [Video] oder [Auto] eingestellt ist.)

Option Zweck

Normal Bilder werden mit einem

Bildseitenverhältnis von 4:3 (normales Bild) angezeigt.

Wide Bilder mit einem

Bildseitenverhältnis von 4:3 werden bis zum linken und rechten Bildschirmrand vergrößert. Am oberen und unteren Rand wird der überstehende Bildteil abgeschnitten.

Full (●)

Zur Anzeige von Bildern mit einem Bildseitenverhältnis von 16:9.

Zoom Bilder mit einem

Bildseitenverhältnis von 4:3 werden bis zum linken und rechten Bildschirmrand vergrößert.

DVD Audio Level

Quelle: Disc

Option Zweck

- Zum Einstellen des

Audioausgangspegels für eine DVD im Dolby Digital-Format auf einen Wert zwischen -10 und +10, um den Lautstärkepegel verschiedener Discs auszugleichen.

Weitere nützliche Funktionen

Mit Siri Eyes Free können Sie ein iPhone freihändig nutzen, indem Sie einfach in das Mikrofon sprechen. Für diese Funktion müssen Sie ein iPhone mithilfe des automatischen BLUETOOTH-Pairing mit diesem Gerät verbinden. Die Funktion ist für iPhone 4s und neuere Modelle verfügbar. Vergewissern Sie sich, dass auf Ihrem iPhone die neueste iOS-Version ausgeführt wird.

Sie können vorab mit diesem Gerät die BLUETOOTH-Registrierung und die Konfiguration der Verbindung für das iPhone ausführen. Erläuterungen dazu finden Sie unter „Vorbereiten eines BLUETOOTH-Geräts“ (Seite 7).

Verwenden von Siri Eyes Free

Vergewissern Sie sich, dass [HOME Key Function] auf [Voice] gesetzt ist (Seite 19).

1 Aktivieren Sie die Siri-Funktion am iPhone.

Näheres dazu finden Sie in der mit dem iPhone gelieferten Bedienungsanleitung.

2 Halten Sie HOME gedrückt.

Die Anzeige für Sprachbefehle erscheint.

3 Sprechen Sie nach dem Signalton in das Mikrofon.

Am iPhone ist erneut ein Signalton zu hören und Siri Eyes Free ist aktiviert.

Deaktivieren von Siri Eyes Free

Berühren Sie [Close].

Hinweise

• Je nach den Nutzungsbedingungen erkennt das iPhone Ihre Stimme eventuell nicht. (Zum Beispiel in einem fahrenden Auto.)
• An Orten mit schlechtem iPhone-Signalempfang kann es vorkommen, dass Siri nicht richtig funktioniert oder die Reaktionszeit recht lang ist.
• Je nach den Betriebsbedingungen des iPhones kann es vorkommen, dass Siri nicht richtig funktioniert oder beendet wird.
• Wenn bei der Wiedergabe eines Titels am iPhone über eine BLUETOOTH-Audioverbindung die Titelwiedergabe über BLUETOOTH beginnt, wird die Siri-Funktion automatisch beendet und dieses Gerät wechselt zur BLUETOOTH-Tonquelle.
• Wenn Sie Siri während der Audiowiedergabe aktivieren, wechselt dieses Gerät unter Umständen auch dann zur BLUETOOTH-Tonquelle, wenn Sie keinen wiederzugebenden Titel angeben.
• Wenn Sie das iPhone an den USB-Anschluss anschließen, kann es vorkommen, dass Siri nicht richtig funktioniert oder beendet wird.
• Aktivieren Sie Siri nicht mit dem iPhone, wenn Sie das iPhone mit diesem Gerät verbinden. Andernfalls kann es vorkommen, dass Siri nicht richtig funktioniert oder beendet wird.
• Solange Siri Eyes Free aktiviert ist, ist der Ton von Tonquellen nicht zu hören.

Telefonieren mit Freisprecheinrichtung

Vergewissern Sie sich vor dem Telefonieren mit Freisprecheinrichtung, dass und im Display zu sehen sind. Fehlen diese Anzeigen, stellen Sie zunächst die BLUETOOTH-Verbindung her (Seite 8).

Entgegennehmen eines Anrufs

1 Berühren Sie, wenn ein Anruf eingeht.

Das Telefongespräch beginnt.

Hinweis

Das Rufzeichen und die Stimme des

Gesprächsteilnehmers werden nur über die

Frontlautsprecher ausgegeben.

Einstellen der Lautstärke für das Rufzeichen

Die Lautstärke des Rufzeichens wird gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Drehen Sie den Lautstärkeregler, während ein Anruf eingeht.

Zurückweisen/Beenden eines Anrufs

Berühren Sie

Tätigen eines Anrufs

1 Drücken Sie HOME und berühren Sie dann [Phone]. 2 Berühren Sie eins der Symbole auf der BLUETOOTH-Telefonanzeige.

=(Anrufliste)*1

Wählen Sie einen Kontakt aus der Anrufliste. Das Gerät speichert die letzten 20 Anrufe.

(Wahlwiederholung)

Sie können den letzten angerufenen Kontakt automatisch erneut anrufen.

(Telefonbuch)*

Wählen Sie einen Kontakt aus der Liste der Namen/Nummern im Telefonbuch. Wenn die Namensliste in alphabetischer Reihenfolge angezeigt werden soll, damit Sie den gewünschten Kontakt suchen können, berühren Sie 🔒.

(Sprachbefehl)*2 *3

Sprechen Sie den Namen des gewünschten Gesprächsteilnehmers laut aus, und zwar genauso, wie Sie ihn im Mobiltelefon gespeichert haben.

(Eingeben der Telefonnummer)

Geben Sie die Telefonnummer ein.

6

Speichernummer

Berühren Sie eine Speichernummer ([1] bis [6]). Das Gerät speichert bis zu 6 Kontakte in einer Liste. Einzelheiten zum Speichern von Nummern im Telefonbuch finden Sie unter „Speichern von Telefonnummern als Kurzwahlnummern“ (Seite 17).

*1 Dazu muss das Mobiltelefon PBAP (Phone Book Access Profile) unterstützen. *2 Deaktivieren Sie die Sprachbefehlfunktion am Mobiltelefon, solange es mit diesem Gerät verbunden ist. *3 Sprachbefehle funktionieren je nach Erkennungsspezifikation des Mobiltelefons möglicherweise nicht. Ausführliche Informationen finden Sie auf der Support-Website, die auf der letzten Seite angegeben ist.

3

Berühren Sie

Der Anruf wird getätigt und die Anrufanzeige erscheint, bis der andere Gesprächsteilnehmer den Anruf entgegennimmt.

Während eines Anrufs verfügbare Funktionen

So stellen Sie die Lautstärke der Stimme des Gesprächsteilnehmers ein

Die Lautstärke der Stimme des

Gesprächsteilnehmers wird gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Drehen Sie während des Anrufs den Lautstärkeregler.

Weiterleiten des aktuellen Anrufs an das Mobiltelefon

Berühren Sie .

Wenn Sie den Anruf wieder zurück auf die

Freisprecheinrichtung legen wollen, berühren Sie erneut

Verfügbare Optionen

Drücken Sie während eines Anrufs über die Freisprecheinrichtung |...

[MIC Gain] Einstellen der

Mikrofonlautstärke und damit der Lautstärke für den anderen Gesprächsteilnehmer: [Low], [Middle], [High].

Verwalten von Anrufdaten

Speichern von Telefonnummern als Kurzwahlnummern

1 Drücken Sie HOME und berühren Sie dann [Phone]. Die BLUETOOTH-Telefonanzeige erscheint.

2 Berühren Sie .

Das Telefonbuch wird angezeigt.

3 Wählen Sie den Kontakt aus, der als Kurzwahl gespeichert werden soll.

1 Berühren Sie in der Liste mit den Namen den Namen des Kontakts. Um den gewünschten Kontakt in alphabetischer Reihenfolge zu suchen, berühren Sie ④nd wählen Sie dann das Alphabet.

② Berühren Sie in der Liste mit den Telefonnummern die Telefonnummer.

Eine Bestätigungsanzeige für den Kontakt erscheint.

4 Berühren Sie [Preset] und dann die gewünschte Speichernummer ([1] bis [6]).

Der Kontakt wird unter der ausgewählten Speichernummer als Kurzwahlnummer gespeichert.

Ändern einer registrierten Kurzwahl

Gehen Sie wie oben erläutert vor und überschreiben Sie die registrierte Kurzwahl.

Optionsmenü für das Telefon

1 Drücken Sie HOME und berühren Sie dann [Phone].

2 Berühren Sie .|...

Das Optionsmenü für das Telefon erscheint.

[Auto Answer]

Zum automatischen Entgegennehmen eingehender Anrufe.

— [OFF]: Keine automatische Anrufentgegennahme.

— [ON]: Automatische Anrufentgegennahme.

Settings (Einstellungen)

Wenn Sie Geräteeinstellungen ändern möchten, wählen Sie [Settings] im HOME-Menü. In der folgenden Tabelle sind die Standardeinstellungen durch „●“ gekennzeichnet.

1 Drücken Sie HOME und berühren Sie dann [Settings].

2 Berühren Sie das Symbol für die gewünschte Kategorie.

Allgemeine Einstellungen (Seite 18)

♪: Toneinstellungen (Seite 19)

: Bildschirmeinstellungen (Seite 20)

● : Visuelle Einstellungen (Seite 20)

3 Berühren Sie ▲/▼, um die gewünschte Option auszuwählen.

Um zur vorherigen Anzeige zurückzuschalten, berühren Sie

Zum Umschalten vom HOME-Bildschirm zum Wiedergabebildschirm berühren Sie 📄.

Allgemeine Einstellungen

Sprache

Gerätestatus: Jeder Status

Option Zweck

English (●), Español, Русский

Hier wählen Sie die Anzeigesprache aus.

Zeitformat

Gerätestatus: Jeder Status

Option Zweck

12-hour,24-hour (●)

Zum Ändern des Zeitformats.

Uhrzeit

Gerätestatus: Jeder Status

Option Zweck

OFF (●), ON

Die Uhrzeitfunktion (CT) wird aktiviert.

Clock Adjust

Gerätestatus: Jeder Status

Option Zweck

– Zum Stellen der Uhr.

(Nur verfügbar, wenn [Clock Time] auf [OFF] gesetzt ist.)

Beep

Gerätestatus: Jeder Status

Option Zweck

OFF, ON (●)

Der Signalton wird aktiviert.

Dimmer

Gerätestatus: Jeder Status

Option Zweck

OFF Der Dimmer wird deaktiviert.

Auto (●)

Das Display wird automatisch dunkler, wenn Sie die Beleuchtung einschalten. (Steht nur zur Verfügung, wenn die Steuerleitung für die Beleuchtung angeschlossen ist.)

ON Das Display wird dunkler.

Dimmer Level

Gerätestatus: Jeder Status

Option Zweck

(-5 - +5)	Zum Auswählen des
●: 0	Helligkeitspegels bei aktiviertem Dimmer.

Touch Panel Adjust

Gerätestatus: Jeder Status

Option Zweck

– Die Touchscreen-Kalibrierung ist erforderlich, wenn sich ein Element durch Berühren des Monitors nicht auswählen lässt.

Output Color System

Gerätestatus: Keine Signalquelle ausgewählt

Option Zweck

NTSC, PAL (●)

Hier können Sie das Farbsystem auf den angeschlossenen Monitor einstellen. (SECAM wird nicht unterstützt.)

Camera Input

Gerätestatus: Jeder Status

Option Zweck

OFF Der Eingang wird deaktiviert.

Normal (●)

Das Bild der Rückfahrkamera wird angezeigt.

Reverse Das Bild der Rückfahrkamera wird horizontal gedreht.

Steering Control

Sie können das Gerät über die Tasten am Lenkrad bedienen.

Parken Sie aus Sicherheitsgründen das Fahrzeug, wenn Sie diese Einstellungen vornehmen.

Gerätestatus: Jeder Status

Option Zweck

User Zum Abrufen der Anweisungenund des Displays für dieSteuerung über Lenkradtasten.

External (●)

Zum Deaktivieren der Steuerung über Lenkradtasten.Zur Steuerung per Joystick.

User Defined

Diese Einstellung ist nur verfügbar, wenn [Steering Control] auf [User] gesetzt ist.

Der Lenkradtasten-Bildschirm erscheint.

① Halten Sie die Taste gedrückt, deren Funktion einer Lenkradtaste zugewiesen werden soll. Die Taste leuchtet auf dem Bildschirm auf (Bereitschaft).

② Halten Sie die Taste der Lenkradfernbedienung gedrückt, der Sie die Funktion zuweisen möchten. Die Taste leuchtet auf dem Bildschirm jetzt blau (Registrierung abgeschlossen).

③ Registrieren Sie wie in Schritt ① und ② erläutert weitere Tasten.

Gerätestatus: Jeder Status

Option Zweck

- Zum Aufrufen des Anweisungs- und Steuerungsbildschirms.

Hinweise

- Wenn bei der Registrierung ein Fehler auftritt, werden alle registrierten Informationen gelöscht. Führen Sie die Registrierung nochmals von vorne aus.

- Wenn Sie die Einstellanzeige schließen und die Einstellung neu konfigurieren, werden alle registrierten Informationen gelöscht. Führen Sie die Registrierung nochmals von vorne aus.

- Diese Funktion ist bei manchen Fahrzeugen u. U. nicht verfügbar. Einzelheiten zur Kompatibilität Ihres Fahrzeugs finden Sie auf der Support-Website, die auf der letzten Seite angegeben ist.

Gerätestatus: Jeder Status

Option Zweck

ON, OFF (●)

Zum Aktivieren des BLUETOOTH-Signals.

Bluetooth Device Info

Gerätestatus: Jeder Status

Option Zweck

- Zum Anzeigen des mit diesemGerät durch Berühren von [Open]verbundenen Geräts. (Nur verfügbar, wenn [Bluetooth Connection] auf [ON] gesetzt ist.)

Bluetooth Reset

Gerätestatus: Jeder Status

Option Zweck

– Zum Initialisieren aller

BLUETOOTH-Einstellungen, wie Pairing-Informationen, Anrufliste, Kurzwahl, Liste der angeschlossenen BLUETOOTH-Geräte usw.

HOME Key Function (2 Sekunden gedrückt halten)

Gerätestatus: Jeder Status

Option Zweck

Voice, DSPL (●)

Belegen der Taste HOME mit der Sprachbefehlfunktion oder dem Displaymenü.

Sound Settings

Rear/Sub Out

Schaltet die Audioausgänge zwischen

Hecklautsprechern und Subwoofer

(Tiefsttonlautsprecher) um.

Gerätestatus: Jeder Status

Option Zweck

Rear Ausgabe der Audiosignale an die Hecklautsprecher (Verstärker).

Subwoofer (●)

Ausgabe der Audiosignale an Subwoofer(Tiefsttonlautsprecher).

Sound Adjust

Wählt die EQ3-Kurve und stellt Subwoofer-, Balance-/Fader-Pegel sowie Übergangsfrequenz ein. Gerätestatus: Jeder Status

Option Zweck

EQ3
OFF (●), Electronica, Soul, Country, R&B, Pop, Rock, Hip-Hop, Jazz, Dance, Custom	Auswählen bzw. individuelles Einstellen der Equalizer-Kurve. Nach Wahl von [Custom] die Equalizer-Einstellungen vorgeben: [Low], [Mid], [High].
Subwoofer: (ATT, -10 - +10) ●: 0	Hier stellen Sie die Lautstärke des Tiefsttonlautsprechers ein. (Nur verfügbar, wenn [Rear/Sub Out] auf [Subwoofer] gesetzt ist.)
Balance: (L 15 - 0 - R 15) ●: 0	Zum Einstellen der Tonbalance zwischen den Lautsprechern links und rechts.
Fader: (Front 15 - 0 - Rear 15) ●: 0	Zum Einstellen der Tonbalance zwischen den Lautsprechern vorn und hinten.
HPF: 80 Hz, 100 Hz, 120 Hz, 140 Hz, 160 Hz, OFF (●)	Zum Auswählen der Grenzfrequenz für die Front-/ Hecklautsprecher.
LPF: OFF (●), 80 Hz, 100 Hz, 120 Hz, 140 Hz, 160 Hz	Zum Auswählen der Grenzfrequenz des Tiefsttonlautsprechers. (Nur verfügbar, wenn [Rear/Sub Out] auf [Subwoofer] gesetzt ist.)

Screen Settings

Demo

Gerätestatus: Jeder Status

Option Zweck

OFF, ON (●)

Der Demo-Modus wird aktiviert.

Visual Settings

DVD-Menüsprache

Gerätestatus: Keine Signalquelle ausgewählt

Option Zweck

Gerätestatus: Keine Signalquelle ausgewählt

Option Zweck

English (●), Chinese, German, French, Italian, Spanish, Portuguese, Dutch, Danish, Swedish, Finnish, Norwegian, Russian, Other

Zum Auswählen der Standardsprache für die Tonspur.

DVD-Untertitelsprache

Gerätestatus: Keine Signalquelle ausgewählt

Option Zweck

English (●), Chinese, German, French, Italian, Spanish, Portuguese, Dutch, Danish, Swedish, Finnish, Norwegian, Russian, Other

Zum Auswählen der Standardsprache für die DVD- Untertitel.

Monitor Type

Einstellen eines passenden Bildseitenverhältnisses für den angeschlossenen Monitor. (Das Bildseitenverhältnis dieses Geräts wechselt ebenfalls.)

Je nach Disc wird möglicherweise automatisch [Letterbox] statt [Pan Scan] ausgewählt und umgekehrt.

Gerätestatus: Keine Signalquelle ausgewählt

Option Zweck

16:9 (●)

Das Bild wird im Breitbildformat angezeigt.

Diese Option ist geeignet, wenn Sie einen Breitbildmonitor oder einen Monitor mit Breitbildmodus anschließen.

Letterbox: Bilder im Breitbildformat werden

mit Balken am oberen und unteren Bildschirmrand angezeigt.

Diese Option ist geeignet, wenn Sie einen 4:3-Monitor anschließen.

Pan Scan: Bilder im Breitbildformat werden

so angezeigt, dass sie den Bildschirm füllen. Bereiche, die nicht auf den Bildschirm passen, werden automatisch abgeschnitten.

Video CD PBC

Gerätestatus: Keine Signalquelle ausgewählt

Option Zweck

OFF, ON (●)

VCDs werden mit PBC-

Funktionen abgespielt.

Weitere Informationen

Zusätzliche Audio-/Videogeräte

Sie können ein gesondert erhältliches Gerät, wie z. B. einen tragbaren Medienplayer, eine Spielekonsole usw. mit dem AUX-Anschluss des Geräts verbinden.

Auswählen eines zusätzlichen Geräts

1 Drücken Sie HOME und berühren Sie dann [AUX].

Die AUX-Wiedergabeanzeige erscheint.

Einstellen des Lautstärkepegels

Stellen Sie vor der Wiedergabe unbedingt die Lautstärke des angeschlossenen Geräts ein.

1 Verringern Sie die Lautstärke an diesem Gerät. 2 Drücken Sie HOME und berühren Sie dann [AUX]. Die AUX-Wiedergabeanzeige erscheint. 3 Berühren Sie, um das Menü zu öffnen, und berühren Sie dann [Input Level]. 4 Stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. 5 Berühren Sie wiederholt -/+, um den Pegel einzustellen. Der Pegel lässt sich schrittweise auf einen Wert zwischen -10 und +15 einstellen.

Einstellen des Gerätetyps

Wenn Sie den Typ (Video oder Audio) der angeschlossenen Geräte einstellen, wechselt die Hintergrundanzeige entsprechend.

1 Drücken Sie HOME und berühren Sie dann [AUX]. 2 Berühren Sie [Front] oder [Rear]. [Front] ist nur für die Audiowiedergabe verfügbar. 3 Bei Auswahl von [Rear] berühren Sie ,|… um das Menü zu öffnen, und dann [AUX Input].

4 Berühren Sie [Audio], [Video] oder [Auto].

Die Standardeinstellung ist [Auto].

Um zur vorherigen Anzeige zurückzuschalten,

berühren Sie

Rückfahrkamera

Wenn Sie eine gesondert erhältliche Rückfahrkamera an den Anschluss CAMERA IN anschließen, können Sie das Bild von der Rückfahrkamera anzeigen lassen.

Das Bild der Rückfahrkamera wird angezeigt wenn:

— die Rückfahrleuchte aufleuchtet (oder wenn sich der Schalthebel in der Position R (Rückwärtsgang) befindet). — Sie HOME drücken und dann [Rear Camera] berühren. — DSPL gedrückt halten und dann [Rear Camera] berühren.

Sicherheitsmaßnahmen

• Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht geparkt war, lassen Sie das Gerät zunächst etwas abkühlen.
• Motorantennen werden automatisch ausgefahren.

Feuchtigkeitskondensation

Wenn sich im Inneren des Geräts Feuchtigkeit niedergeschlagen hat, nehmen Sie die Disc heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist, denn andernfalls funktioniert das Gerät nicht ordnungsgemäß.

Aufrechterhalten der hohen Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die Discs gelangen.

Sicherheitshinweise

• Beachten Sie stets die örtlichen Verkehrsregeln und -vorschriften.
• Während der Fahrt — Bedienen Sie das Gerät während der Fahrt nicht und schauen Sie nicht darauf. Andernfalls könnten Sie abgelenkt werden und einen Unfall verursachen. Wenn Sie auf das Gerät schauen oder es bedienen wollen, parken Sie das Fahrzeug zuvor an einer sicheren Stelle. — Verwenden Sie die Einstellfunktionen nicht und führen Sie auch keine anderen Funktionen aus, die Sie vom Straßenverkehr ablenken könnten.

- Schauen Sie aus Sicherheitsgründen beim Rückwärtsfahren unbedingt nach hinten und achten Sie auf die Umgebung, und zwar auch dann, wenn eine Rückfahrkamera angeschlossen ist. Verlassen Sie sich nicht allein auf die Rückfahrkamera.

- Bei der Bedienung des Geräts

— Greifen Sie nicht mit der Hand oder den Fingern in das Gerät und stecken Sie keine Fremdkörper hinein. Andernfalls kann es zu Verletzungen oder zu Schäden am Gerät kommen. — Bewahren Sie kleine Gegenstände außerhalb der Reichweite von Kindern auf. — Achten Sie darauf, dass alle Fahrzeuginsassen die Sicherheitsgurte anlegen, damit es bei einer plötzlichen Bewegung des Fahrzeugs nicht zu Verletzungen kommt.

Unfallverhütung

Das Bild erscheint erst, nachdem Sie das Fahrzeug geparkt und die Parkbremse betätigt haben.

Wenn das Fahrzeug während der Videowiedergabe zu fahren beginnt, erscheint die folgende Warnmeldung und das Video wird nicht angezeigt.

Der an REAR VIDEO OUT angeschlossene Monitor bleibt während der Fahrt eingeschaltet.

Das Video wird zwar nicht angezeigt, aber der Ton wird weiterhin wiedergegeben.

Bedienen Sie das Gerät während des Fahrens nicht und schauen Sie auch nicht auf den Monitor.

Hinweise zur Installation

- Es empfiehlt sich, dieses Gerät von qualifizierten Technikern oder Kundendienstfachleuten installieren zu lassen.

- Wenn Sie dieses Gerät selbst installieren möchten, gehen Sie dabei genau wie in der mitgelieferten Anleitung „Installation/Anschluss“ erläutert vor.

- Bei unsachgemäßer Installation wird die Autobatterie möglicherweise entladen und es kann zu einem Kurzschluss kommen.

- Wenn das Gerät nicht richtig funktioniert, überprüfen Sie bitte zuerst die Anschlüsse anhand der Erläuterungen in der mitgelieferten Anleitung „Installation/Anschluss“. Wenn die Anschlüsse in Ordnung sind, überprüfen Sie die Sicherung.

- Achten Sie darauf, dass die Oberfläche des Geräts nicht beschädigt wird.

- Achten Sie darauf, dass die Oberfläche des Geräts nicht mit Chemikalien wie Insektiziden, Haarspray, Insektenabwehrmitteln usw. in Berührung kommt.

- Achten Sie darauf, dass das Gerät nicht längere Zeit mit Gummi oder Kunststoff in Berührung kommt. Andernfalls kann die Gehäuseoberfläche angegriffen werden oder sich verformen.

• Befestigen Sie das Gerät bei der Installation unbedingt sicher.
• Schalten Sie bei der Installation unbedingt die Zündung aus. Wenn Sie das Gerät bei eingeschalteter Zündung installieren, wird die Autobatterie möglicherweise entladen und es kann zu einem Kurzschluss kommen.
• Achten Sie bei der Installation darauf, keine Leitungen oder Kabel irgendwelcher Art bzw. den Treibstofftank z. B. mit einem Bohrer zu beschädigen. Andernfalls besteht Feuer- und Unfallgefahr.

Hinweise zum LCD-Bildschirm

- Lassen Sie den LCD-Bildschirm nicht nass werden und schützen Sie ihn vor Flüssigkeiten. Andernfalls kann es zu einer Fehlfunktion kommen.

• Drücken Sie nicht auf den LCD-Bildschirm. Andernfalls kann es zu Bildverzerrungen oder anderen Fehlfunktionen kommen. Das Bild kann verschwommen sein oder der LCD-Bildschirm kann beschädigt werden.
• Berühren Sie den LCD-Bildschirm ausschließlich mit dem Finger. Andernfalls kann er beschädigt werden oder zerbrechen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays.
• Verwenden Sie das Gerät nicht außerhalb des zulässigen Temperaturbereichs von 0 – 40 °C.
• Wenn Ihr Fahrzeug in sehr warmer oder sehr kalter Umgebung geparkt war, ist das Bild unter Umständen verschwommen. Der Monitor ist jedoch nicht beschädigt und sobald sich die Temperatur im Wageninneren normalisiert, wird auch das Bild wieder scharf.
• Auf dem Monitor können unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte“ können bei allen LCD-Displays auftreten. Der LCD-Bildschirm wird in einer Hochpräzisionstechnologie hergestellt, sodass über 99,99% der Segmente korrekt funktionieren. Ein kleiner Prozentsatz der

Segmente (in der Regel 0,01%) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Abspielbare Discs und Dateitypen

Discs

DVD* DVD VIDEO

DVD-R/DVD-R DL/DVD-RW

(Videomodus)

DVD+R/DVD+R DL/DVD+RW

VCD Video-CD (Ver. 1.0/1.1/2.0)

CD Audio-CD

CD-ROM/CD-R/CD-RW

* „DVD“ wird in dieser Bedienungsanleitung als allgemeine Bezeichnung für DVD VIDEOs, DVD-Rs/DVD-RWs und DVD+Rs/DVD+RWs verwendet.

Dateitypen

Erläuterungen zu den Komprimierungsformaten finden Sie auf Seite 24.

Audio MP3-Datei, WMA-Datei

Video Xvid-Datei, MPEG-4-Datei

Foto JPEG-Datei (.jpg)

Hinweise zu Discs

- Setzen Sie Discs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.

- Reinigen Sie Discs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner oder andere handelsübliche Reinigungsmittel.

• Dieses Gerät ist auf die Wiedergabe von Discs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-Discs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und können daher mit diesem Gerät nicht wiedergegeben werden. • Auf diesem Gerät NICHT abspielbare Discs

— Discs mit Etiketten, Aufklebern oder aufgeklebtem Band oder Papier. Wenn Sie solche Discs verwenden, kann es zu einer Fehlfunktion kommen oder die Disc kann beschädigt werden.

• Discs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige Discs). Falls Sie es doch versuchen, kann das Gerät beschädigt werden.
• 8-cm-Discs.

Hinweis zu Wiedergabefunktionen bei DVDs und VCDs

Einige Wiedergabefunktionen von DVDs und VCDs können von den Software-Herstellern absichtlich eingeschränkt werden. Dieses Gerät gibt DVDs und VCDs so wieder, wie es von den Software-Herstellern vorgesehen ist. Deshalb stehen möglicherweise nicht alle Wiedergabefunktionen zur Verfügung. Lesen Sie dazu bitte auch die Anweisungen, die mit den DVDs oder VCDs geliefert wurden.

Hinweise zu DATA-CDs, DATA-DVDs und USB-Wiedergabe

• Je nach dem Gerät, mit dem DATA-CDs/DATA-DVDs bespielt wurden, oder dem Zustand der Discs selbst ist eine Wiedergabe mit diesem Gerät nicht in jedem Fall möglich.
• Bestimmte Discs müssen abgeschlossen werden (Seite 24).
• Das Gerät unterstützt folgende Standards. Bei DATA-CDs

— Format ISO 9660, Stufe 1/Stufe 2, erweitertes Joliet/Romeo-Format Bei DATA-DVDs

— Format UDF Bridge (UDF und ISO 9660 kombiniert)

- Höchstzahl an:

— Ordnern (Alben): 256 (einschließlich Stammordner und leerer Ordner). — Dateien (Titeln/Videos/Fotos) und Ordnern auf einer Disc: 2.000 (Wenn die Ordner-/Dateinamen sehr lang sind, ist die maximale Anzahl möglicherweise geringer als 2.000). — Anzeigbaren Zeichen für einen Ordner-/Dateinamen: 32. - MP3 (.mp3), WMA (.wma), JPEG (.jpg), Xvid (.avi) und MPEG-4 (.avi) sind kompatible Codecs. - DRM-Dateien (Digital Rights Management) werden möglicherweise nicht wiedergegeben.

Hinweise zum Abschließen von Discs

Folgende Disc-Typen müssen abgeschlossen werden, bevor sie auf diesem Gerät wiedergegeben werden können.

• DVD-R/DVD-R DL (im Videomodus) • DVD-RW im Videomodus • DVD+R/DVD+R DL CD-R - CD-RW

DVD+RWs können ohne Finalisierung wiedergegeben werden. Die Disc wird automatisch finalisiert.

Näheres dazu schlagen Sie bitte in den mit der Disc gelieferten Anweisungen nach.

Wiedergabereihenfolge von MP3-/WMA-/Xvid-/MPEG-4-Dateien

Hinweise zu WMA-Dateien

WMA*1-Dateien können wiedergegeben werden, sofern sie den folgenden Anforderungen entsprechen. Die Wiedergabe kann jedoch nicht bei allen WMA-Dateien garantiert werden, auch wenn sie den Anforderungen entsprechen.

Codec

• Mediendateiformat: ASF-Dateiformat • Dateierweiterung: .wma - Bitrate: 48 bis 192 Kbps (unterstützt variable Bitrate (VBR))* ² • Abtastfrequenz: 44,1 kHz

Hinweise zu MP3-Dateien

MP3-Dateien können wiedergegeben werden, sofern sie den folgenden Anforderungen entsprechen. Die Wiedergabe kann jedoch nicht bei allen MP3-Dateien garantiert werden, auch wenn sie den Anforderungen entsprechen.

Codec

• Mediendateiformat: MP3-Dateiformat (MPEG-1 Layer3) • Dateierweiterung: .mp3
• Bitrate: 48 bis 192 Kbps (unterstützt variable Bitrate (VBR)) ^*2 • Abtastfrequenz ² : 32, 44, 1, 48 kHz

Hinweise zu Xvid-Dateien

Xvid-Dateien können wiedergegeben werden, sofern sie den folgenden Anforderungen entsprechen. Die Wiedergabe kann jedoch nicht bei allen Xvid-Dateien garantiert werden, auch wenn sie den Anforderungen entsprechen.

Codec

• Mediendateiformat: Xvid-Dateiformat • Dateierweiterung: .avi • Profil: MPEG-4 Advanced Simple Profile - Bitrate: max. 8 Mbps • Bildrate: max. 30 fps (30p/60i) • Auflösung: max. 720 × 570*

Hinweise zu MPEG-4-Dateien

MPEG-4-Dateien können wiedergegeben werden, sofern sie den folgenden Anforderungen entsprechen. Die Wiedergabe kann jedoch nicht bei allen MPEG-4-Dateien garantiert werden, auch wenn sie den Anforderungen entsprechen.

Codec

• Mediendateiformat: AVI-Dateiformat • Dateierweiterung: .avi • Video-Codec: MPEG-4 Simple Profile • Audio-Codec: MP3 - Bitrate: max. 8 Mbps • Bildrate: max. 30 fps (30p/60i) • Auflösung: max. 720 × 576*

Hinweise zu JPEG-Dateien

JPEG*5-Dateien können wiedergegeben werden, sofern sie den folgenden Anforderungen entsprechen. Die Wiedergabe kann jedoch nicht bei allen JPEG-Dateien garantiert werden, auch wenn sie den Anforderungen entsprechen.

Codec

• Mediendateiformat: Kompatibel mit dem Dateiformat DCF 2.0/Exif 2.21 • Dateierweiterung: .jpg • Profil: Baseline Profile - Anzahl der Pixel: max. 6.048 × 4.032 Pixel (24.000.000 Pixel)

*1 Urheberrechtlich geschützte WMA-Dateien können nicht wiedergegeben werden.

*2 Abhängig von der Abtastfrequenz sind auch Nicht-Standard-Bitraten oder nicht garantierte Bitraten eingeschlossen.

*3 Die Abtastfrequenz entspricht möglicherweise nicht allen Encodern.

*4 Diese Zahlen geben die maximale Auflösung von abspielbaren Videos an und beziehen sich nicht auf die Display-Auflösung des Players. Die Display-Auflösung liegt bei 800 × 480.

*5 Einige Fotodateien können abhängig von ihren Dateiformaten nicht wiedergegeben werden.

Hinweise zum iPod

- Folgende iPod-Modelle können angeschlossen werden. Aktualisieren Sie Ihr iPod-Modell vor dem Gebrauch anhand der neuesten Software.

Kompatible iPhone-/iPod-Modelle.

Kompatibles Modell USB
iPhone 5s ○
iPhone 5c ○
iPhone 5 ○
iPhone 4s ○
iPhone 4 ○
iPhone 3GS ○
iPod touch (5. Generation) ○
iPod touch (4. Generation) ○
iPod touch (3. Generation) ○
iPod classic ○
iPod nano (7. Generation) ○
iPod nano (6. Generation) ○
iPod nano (5. Generation) ○

- „Made for iPod“ bzw. „Made for iPhone“ bedeutet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod bzw. ein iPhone konzipiert und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurde. Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod oder iPhone die Qualität der Funkverbindung beeinträchtigen kann.

Hinweise zur BLUETOOTH-Funktion

Was ist die BLUETOOTH-Technologie?

• Die BLUETOOTH-Funktechnologie ermöglicht eine drahtlose Datenkommunikation über kurze Strecken zwischen digitalen Geräten, wie z. B. Mobiltelefonen und Headsets. Die Reichweite der BLUETOOTH-Funktechnologie beträgt ca. 10 m. In der Regel wird eine Verbindung zwischen zwei Geräten hergestellt, manche Geräte können aber auch gleichzeitig mit mehreren Geräten verbunden werden.
• Für die Verbindung ist kein Kabel erforderlich, da es sich bei BLUETOOTH um eine Funktechnologie handelt. Außerdem müssen die Geräte nicht aufeinander weisen, wie z. B. bei der Infrarottechnologie. Sie können ein solches Gerät beispielsweise auch in einer Tasche verwenden.
• Die BLUETOOTH-Technologie ist ein internationaler Standard, der von Millionen von Unternehmen auf der ganzen Welt unterstützt und von zahlreichen Unternehmen weltweit eingesetzt wird.

Informationen zur BLUETOOTH-Kommunikation

• Die Reichweite der BLUETOOTH-Funktechnologie beträgt ca. 10 m.

Die maximale Kommunikationsreichweite kann je nach Hindernissen (Personen, Metall, Wände usw.) oder elektromagnetischer Umgebung variieren.

- Die folgenden Bedingungen können die Empfindlichkeit der BLUETOOTH-Kommunikation beeinträchtigen.

— Zwischen diesem Gerät und dem BLUETOOTH-Gerät befindet sich ein Hindernis, wie z. B. Personen, Metall oder eine Wand.

— Ein Gerät mit 2,4-GHz-Frequenz, wie z. B. ein WLAN-Gerät, ein schnurloses Telefon oder ein Mikrowellenherd, wird in der Nähe dieses Geräts verwendet.

- Da BLUETOOTH-Geräte und WLANs (IEEE802.11b/g/n/ac) mit derselben Frequenz arbeiten, kann es zu Interferenzen im Mikrowellenbereich kommen. Daher kann sich die

Kommunikationsgeschwindigkeit verringern oder Rauschen und Störungen usw. können auftreten, wenn dieses Gerät in der Nähe eines WLAN-Geräts verwendet wird. Gehen Sie in einem solchen Fall folgendermaßen vor.

- Verwenden Sie dieses Gerät in einem Abstand von mindestens 10 m vom WLAN-Gerät.

- Wenn dieses Gerät innerhalb von 10 m Entfernung von einem WLAN-Gerät verwendet wird, schalten Sie das WLAN-Gerät aus.

— Stellen Sie dieses Gerät und das BLUETOOTH-Gerät möglichst nahe beieinander auf.

- Von einem BLUETOOTH-Gerät ausgehende Mikrowellen können den Betrieb von elektronischen medizinischen Geräten beeinträchtigen. Schalten Sie dieses Gerät und andere BLUETOOTH-Geräte an folgenden Orten aus. Andernfalls besteht Unfallgefahr.

— An Orten mit entzündlichen Gasen, in einem Krankenhaus, Zug, Flugzeug oder an einer Tankstelle

— In der Nähe von automatischen Türen oder Feuermeldern

- Dieses Gerät unterstützt dem BLUETOOTH-Standard entsprechende Sicherheitsfunktionen, um die Verbindungssicherheit bei BLUETOOTH-Funkverbindungen zu gewährleisten. Je nach Einstellung bieten diese jedoch möglicherweise keinen ausreichenden Schutz. Seien Sie bei der Kommunikation mit BLUETOOTH-Funktechnologie also vorsichtig.

- Für Sicherheitslücken bei der Übertragung von Informationen mittels BLUETOOTH-Kommunikation kann keine Haftung übernommen werden.

- Eine Verbindung mit allen BLUETOOTH-Geräten kann nicht garantiert werden.

— Für die Authentifizierung benötigen Sie ein Gerät mit BLUETOOTH-Funktion, das dem von

BLUETOOTH SIG spezifizierten BLUETOOTH-Standard entspricht.

- Auch bei Geräten, die dem oben erwähnten BLUETOOTH-Standard entsprechen, kann es vorkommen, dass je nach Funktionen oder Spezifikationen der Geräte keine Verbindung hergestellt werden kann oder sie nicht einwandfrei funktionieren.

- Wenn Sie freihändig telefonieren, kann je nach Gerät oder Kommunikationsumgebung Störrauschen zu hören sein.

- Je nach dem Gerät, zu dem eine Verbindung hergestellt werden soll, kann es eine Weile dauern, bis die Kommunikation startet.

Sonstiges

- Je nach dem Zustand der Funkwellen und dem Ort, an dem die Geräte verwendet werden, funktioniert das BLUETOOTH-Gerät u. U. nicht mit Mobiltelefonen.

- Wenn Sie sich nach dem Verwenden des BLUETOOTH-Geräts nicht wohl fühlen, verwenden Sie das BLUETOOTH-Gerät auf keinen Fall weiter. Sollte das Problem bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

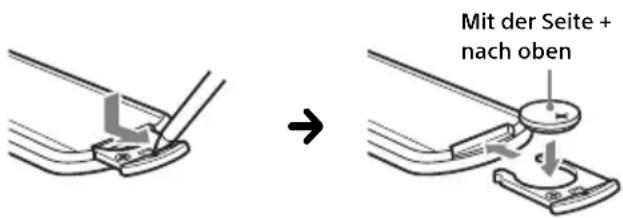

Austauschen der Lithiumbatterie der Fernbedienung

Unter normalen Bedingungen hält die Batterie etwa 1 Jahr. (Die Lebensdauer der Batterie kann je nach Gebrauch des Geräts jedoch auch kürzer sein.) Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Fernbedienung.

VORSICHT

Bei einer falsch eingelegten Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen den gleichen oder einen vergleichbaren Batterietyp aus.

Hinweise zur Lithiumbatterie

- Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.

• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Ausbauen des Geräts

1 Setzen Sie beide Freigabeschlüssel gleichzeitig so ein, dass sie mit einem Klicken einrasten.

Der Haken muss nach innen weisen.

2 Ziehen Sie an den Freigabeschlüsseln, um das Gerät zu lösen.

3 Ziehen Sie das Gerät aus der Halterung.

Display-Typ: LCD-Breitbild-Farbmonitor

Abmessungen: 6,2 Zoll

System: TFT-Aktivmatrix

Anzahl der Pixel:

1.152.000 Pixel (800 × 3 (RGB) × 480)

Farbsystem:

PAL/NTSC/SECAM/PAL-M mit Auswahlautomatik

Tuner

FM

Empfangsbereich: 87,5 - 108,0 MHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz: 150 kHz

Nutzbare Empfindlichkeit: 10 dBf

Trennschärfe: 70 dB bei 400 kHz

Signal-Rauschabstand: 70 dB (Mono)

Kanaltrennung bei 1 kHz: 30 dB

Frequenzgang: 20 - 15.000 Hz

AM

Empfangsbereich: 531 – 1.602 kHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz:

9.267 kHz oder 9.258 kHz/4,5 kHz

Empfindlichkeit: 44 μV

DVD/CD-Player

Signal-Rauschabstand: 80 dB

Frequenzgang: 20 - 20.000 Hz

Gleichlaufschwankungen: Unterhalb der Messgrenze

Harmonische Verzerrung: 0,05%

Regionalcode: An der Geräteunterseite

USB-Player

Schnittstelle: USB (Full-Speed)

Maximale Stromstärke: 1 A

Drahtlose Kommunikation

Kommunikationssystem:

BLUETOOTH-Standard Version 3.0

Sendeleistung:

BLUETOOTH-Standard Leistungsklasse 2 (max. +4 dBm)

Maximale Kommunikationsreichweite:

Sichtlinie ca. 10 m*1

Frequenzbereich:

2,4 GHz Frequenzbereich (2,4000 - 2,4835 GHz)

Modulationsverfahren: FHSS

Kompatible BLUETOOTH-Profile ² :

*1 Die tatsächliche Reichweite hängt von verschiedenen Faktoren ab, wie z. B. Hindernissen zwischen Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw. *2 BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen den Geräten an.

Endverstärker

Ausgänge: Lautsprecherausgänge

Lautsprecherimpedanz: 4 – 8 Ohm

Maximale Ausgangsleistung: 55 W × 4 (an 4 Ohm)

Allgemeines

Ausgänge:

Videoausgang (hinten)

Audioausgänge (vorne, hinten/

Tiefsttonlautsprecher umschaltbar)

Steueranschluss für Motorantenne/Endverstärker (REM OUT)

Eingänge:

Steueranschluss für Beleuchtung

Fernbedienungseingang

Antenneneingang

Mikrofoneingang

Steueranschluss für Parkbremse

Rückfahreingang

Kameraeingang

AUX-Audioeingang (vorne)

AUX-Audio-/-Videoeingang (hinten)

USB-Anschluss

Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung)

Abmessungen: ca. 178 mm × 101,5 mm × 169 mm (B/H/T)

Einbaumaß:

ca. 182 mm × 110,6 mm × 159 mm (B/H/T)

Gewicht: ca. 1,7 kg

Lieferumfang:

Hauptgerät (1)

Montageteile und Anschlusszubehör (1 Satz)

Fernbedienung (1): RM-X170

Mikrofon (1)

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Regionalcode

Das Regionalcodesystem dient dem

Urheberrechtsschutz von Software.

Der Regionalcode befindet sich an der Geräteunterseite. Nur DVDs, die mit dem gleichen Regionalcode wie das Gerät gekennzeichnet sind, können mit diesem Gerät wiedergegeben werden.

DVDs mit dem Regionalcode können ebenfalls wiedergegeben werden.

Wenn Sie versuchen, eine andere DVD wiederzugeben, erscheint die Meldung [Playback prohibited by region code.] auf dem Monitorschirm. Einige DVDs sind möglicherweise nicht mit einem Regionalcode gekennzeichnet, die DVDs können aber trotzdem nicht auf allen Playern wiedergegeben werden.

Urheberrechte

Amerikanische und ausländische Patente unter Lizenz der Dolby Laboratories.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

DOLBY DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

Windows Media ist ein eingetragenes

Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft

Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

„DVD VIDEO“, „DVD-R“, „DVD-RW“, „DVD+R“ und „DVD+RW“ sind Markenzeichen.

Der Bluetooth®-Schriftzug und die Bluetooth-Logos sind eingetragene Markenzeichen und Eigentum von Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Rechteinhaber.

iPhone, iPod, iPod classic, iPod nano, iPod touch und Siri sind Markenzeichen der Apple Inc., die in den USA und anderen Ländern eingetragen sind.

DIESES PRODUKT WIRD UNTER DER MPEG-4 VISUAL PATENT PORTFOLIO-LIZENZ FÜR DEN PRIVATEN UND NICHT KOMMERZIELLEN GEBRAUCH DURCH DEN BENUTZER LIZENZIERT, UND ZWAR FÜR DAS DECODIEREN VON VIDEDATEN, DIE DEM MPEG-4 VISUAL STANDARD ("MPEG-4 VIDEO")

ENTSPRECHEN UND VON EINEM BENUTZER IM PRIVATEN, NICHT KOMMERZIELLEN RAHMEN

CODIERT WURDEN UND/ODER VON EINEM VIDEO-

ANBIETER STAMMEN, DER ÜBER EINE LIZENZ VON MPEG LA ZUM ANBIETEN VON MPEG-4-VIDEOS VERFÜGT. FÜR EINEN ANDEREN ZWECK WIRD KEINE LIZENZ ERTEILT ODER IMPLIZIT GEWÄHRT. WEITERE INFORMATIONEN, AUCH ZU WERBE-, INTERNEN UND KOMMERZIELLEN ZWECKEN SOWIE LIZENZEN, SIND BEI MPEG LA, LLC, ERHÄLTLICH. WEITERE INFORMATIONEN FINDEN SIE UNTER: HTTP://WWW.MPEGLA.COM

Google, Google Play und Android sind Marken von Google Inc.

Alle anderen Markenzeichen sind Markenzeichen der jeweiligen Rechteinhaber.

Störungsbehebung

Wenn an Ihrem Gerät/mobilen Gerät Probleme auftreten, parken Sie das Fahrzeug unbedingt an einem sicheren Ort, bevor Sie irgendwelche Prüfungen vornehmen.

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben. Einzelheiten zum Gebrauch der Sicherung und zum Abnehmen des Geräts vom Armaturenbrett finden Sie in der mit diesem Gerät gelieferten Anleitung „Installation/Anschluss“.

Wenn sich das Problem nicht beheben lässt, besuchen Sie die Support-Website, die auf der letzten Seite angegeben ist.

Allgemeines

Das Gerät wird nicht mit Strom versorgt.

→ Überprüfen Sie die Sicherung. → Die Verbindung wurde nicht richtig hergestellt. — Schließen Sie die gelbe und die rote Stromversorgungsleitung an.

Kein Signalton ertönt.

→ Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.

Der Speicherinhalt wurde gelöscht.

→ Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt. Vom Gerät ist ein Störgeräusch zu hören, wenn der Zündschlüssel gedreht wird.

→ Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte im Auto angeschlossen.

Die Anzeige wird ausgeblendet bzw. erscheint nicht auf dem Monitor.

→ Der Dimmer ist auf [ON] eingestellt (Seite 18). → Die Anzeige wird ausgeblendet, wenn Sie OFF gedrückt halten. — Drücken Sie OFF am Gerät, bis die Anzeige eingeblendet wird. → Die Monitorausschaltung ist aktiviert (Seite 5). — Berühren Sie eine beliebige Stelle auf dem Display, um den Monitor wieder einzuschalten.

Das Display reagiert nicht richtig auf Berührung.

→ Berühren Sie immer nur eine Stelle auf dem Display. Wenn Sie das Display an zwei oder mehr Stellen gleichzeitig berühren, funktioniert es nicht richtig. → Kalibrieren Sie den Touchscreen des Monitors (Seite 18). → Berühren Sie das druckempfindliche Bedienfeld fest. → Der Fondmonitor lässt sich nicht verwenden. Die auf dem Fondmonitor angezeigten Symbole sind nicht funktionsfähig.

Menüoptionen können nicht ausgewählt werden.

→ Nicht verfügbare Menüoptionen werden grau angezeigt.

Radioempfang

Sender lassen sich nicht empfangen. Der Ton ist stark gestört.

→ Die Verbindung wurde nicht richtig hergestellt. — Schließen Sie das REM OUT-Kabel (blauweiß gestreift) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverstärker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/Seitenfensterscheibe integrierten Radioantenne ausgestattet ist). — Prüfen Sie die Verbindung der Autoantenne. - Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung.

Gespeicherte Sender lassen sich nicht einstellen.

→ Das Sendesignal ist zu schwach.

RDS

Der Sendersuchlauf startet nach ein paar Sekunden Radioempfang.

→ Der Sender ist kein Verkehrsfunksender (TP) oder die Sendersignale sind zu schwach.

— Verkehrsdurchsagefunktion (TA) deaktivieren (Seite 10).

Es sind keine Verkehrsdurchsagen zu hören.

→ Verkehrsdurchsagefunktion (TA) aktivieren (Seite 10).

→ Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt.

— Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird [PTY not found.] angezeigt.

→ Der aktuelle Sender ist kein RDS-Sender.

→ Es wurden keine RDS-Daten empfangen.

→ Der Sender gibt den Programmtyp nicht an.


Es ist kein Bild zu sehen/das Bild ist verrauscht.

→ Eine Verbindung wurde nicht richtig vorgenommen.

→ Überprüfen Sie die Verbindung zwischen diesem und dem anderen Gerät und stellen Sie den Eingangswählschalter am anderen Gerät auf die Signale von diesem Gerät ein.

→ Die Disc ist beschädigt oder verschmutzt.

→ Das Gerät ist nicht richtig installiert. — Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs.

→ Die Parkleitung (hellgrün) ist nicht mit der Parkbremsenschaltleitung verbunden oder die Parkbremse wurde nicht betätigt.

Das Bild passt nicht auf den Bildschirm.

→ Das Bildseitenverhältnis lässt sich bei dieser DVD nicht ändern.

Im Fondmonitor ist kein Bild zu sehen/ist das Bild verrauscht.

→ Sie haben eine nicht angeschlossene Signalquelle/einen falschen Modus ausgewählt. Wenn kein Eingangssignal vorhanden ist, erscheint auf dem Fondmonitor kein Bild.

→ Das falsche Farbsystem ist eingestellt. — Stellen Sie je nach angeschlossenem Monitor als Farbsystem [PAL] oder [NTSC] ein (Seite 18).

→ Das Bild von der Rückfahrkamera wird an diesem Gerät angezeigt.

- Wenn das Bild von der Rückfahrkamera an diesem Gerät angezeigt wird, erscheint auf dem Fondmonitor kein Bild.

Ton

Es ist kein Ton zu hören/Ton setzt aus/Ton ist gestört.

→ Eine Verbindung wurde nicht richtig vorgenommen. → Überprüfen Sie die Verbindung zwischen diesem und dem angeschlossenen Gerät und stellen Sie den Eingangswählschalter am anderen Gerät auf die Signale von diesem Gerät ein. → Die Disc ist beschädigt oder verschmutzt. → Das Gerät ist nicht richtig installiert. — Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs. → Die Abtastfrequenz der MP3-Datei beträgt nicht 32, 44,1 oder 48 kHz. → Die Abtastfrequenz der WMA-Datei beträgt nicht 44,1 kHz. → Die Bitrate der MP3-Datei beträgt nicht 48 bis 192 Kbps. → Die Bitrate der WMA-Datei beträgt nicht 48 bis 192 Kbps. → Das Gerät befindet sich im Pausemodus oder im Modus zum Vorwärts-/Rückwärtssuchen. → Die Einstellungen für die Ausgänge wurden nicht korrekt vorgenommen. → Der DVD-Ausgangspegel ist zu niedrig (Seite 14). → Die Lautstärke ist zu niedrig. → Die ATT-Funktion ist aktiviert. → Das Format wird nicht unterstützt (z. B. DTS). — Sehen Sie nach, ob das Format von diesem Gerät unterstützt wird (Seite 23).

Der Ton ist gestört.

→ Halten Sie die verschiedenen Kabel voneinander fern.

Disc-Funktionen

Die Disc lässt sich nicht abspielen.

→ Die Disc ist beschädigt oder verschmutzt. → Die Disc ist nicht abspielbar. → Die DVD kann aufgrund des Regionalcodes nicht wiedergegeben werden. → Die Disc ist nicht abgeschlossen (Seite 24). → Das Disc-Format und die Dateiversion sind nicht mit diesem Gerät kompatibel (Seite 23). → Drücken Sie ▲ und nehmen Sie die Disc heraus.

MP3-/WMA-/Xvid-/MPEG-4-Dateien werden nicht wiedergegeben.

→ Die Aufnahme erfolgte nicht im Format ISO 9660, Stufe 1 oder 2, bzw. im erweiterten Joliet- oder Romeo-Format (DATA CD) oder im Format UDF Bridge (DATA DVD) (Seite 24). → Die Dateierweiterung ist falsch (Seite 24). → Die Dateien sind nicht im MP3-/WMA-/Xvid-/MPEG-4-Format gespeichert. → Wenn eine Disc mehrere Dateitypen enthält, kann nur der ausgewählte Dateityp (Audio/Video) wiedergegeben werden.

— Wählen Sie den passenden Dateityp aus der Liste aus (Seite 14).

Es dauert länger, bis die Wiedergabe von MP3-/WMA-/Xvid-/MPEG-4-Dateien beginnt.

→ Bei folgenden Discs dauert es länger, bis die Wiedergabe beginnt:

— Discs mit einer komplizierten Datei-/Ordnerstruktur.

— Discs, zu denen noch Daten hinzugefügt werden können.

Bestimmte Funktionen lassen sich nicht ausführen.

→ Bei manchen Discs lassen sich Funktionen wie Stopp, Suchen, Wiederholungs- oder Zufallswiedergabe nicht ausführen. Näheres dazu schlagen Sie bitte in den mit der Disc gelieferten Anweisungen nach.

Die Sprache für die Tonspur/Untertitel oder der Blickwinkel lässt sich nicht ändern.

→ Versuchen Sie es über das Menü der DVD statt mit der Direktwahltaste auf der Fernbedienung (Seite 11).

→ Auf der betreffenden DVD sind Tonspur oder Untertitel nicht in mehreren Sprachen vorhanden bzw. es gibt nicht mehrere Blickwinkel.

→ Bei der DVD ist ein Wechsel nicht zulässig.

Die Funktionstasten funktionieren nicht. Die Disc lässt sich nicht auswerfen.

→ Drücken Sie die Rücksetztaste (Seite 5).

USB-Wiedergabe

Die Wiedergabe über einen USB-Hub funktioniert nicht.

→ Schließen Sie iPod-/USB-Geräte ohne USB-Hub an dieses Gerät an.

Die Wiedergabe ist nicht möglich.

→ Trennen Sie das USB-Gerät von diesem Gerät und schließen Sie es dann wieder an.

Es dauert länger, bis am USB-Gerät die Wiedergabe beginnt.

→ Die Dateien auf dem USB-Gerät sind sehr groß oder befinden sich in einer komplizierten Datei-/Ordnerstruktur.

Der Ton setzt aus.

→ Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.

BLUETOOTH-Funktion

Ein anderes BLUETOOTH-Gerät kann dieses Gerät nicht erkennen.

→ Setzen Sie [Bluetooth Connection] auf [ON] (Seite 19).

→ Während eine Verbindung zu einem BLUETOOTH-Gerät besteht, kann dieses Gerät von keinem anderen Gerät erkannt werden. Beenden Sie die aktuelle Verbindung und lassen Sie dann vom anderen Gerät aus nach diesem Gerät suchen. Die Geräteverbindung, die getrennt wurde, lässt sich wieder herstellen, indem Sie das Gerät aus der Liste der registrierten Geräte auswählen.

Es kann keine Verbindung hergestellt werden.

→ Schlagen Sie die Erläuterungen zum Pairing und zum Herstellen einer Verbindung im Handbuch zu dem anderen Gerät usw. nach und führen Sie den Vorgang erneut aus.

Der Name des erkannten Geräts wird nicht angezeigt.

→ Je nach dem Status des anderen Geräts wird der Name möglicherweise nicht angezeigt.

Es ist kein Rufzeichen zu hören.

→ Erhöhen Sie die Lautstärke, während ein Anruf eingeht.

Die Stimme des Gesprächsteilnehmers ist sehr leise.

→ Erhöhen Sie die Lautstärke während eines Telefongesprächs.

Der Gesprächsteilnehmer teilt Ihnen mit, dass die Lautstärke zu hoch oder zu niedrig ist.

→ Stellen Sie den Pegel für [MIC Gain] ein (Seite 17).

Bei Telefongesprächen ist ein Echo oder Rauschen zu hören.

→ Verringern Sie die Lautstärke. → Wenn Umgebungsgeräusche das Telefongespräch überlagern, versuchen Sie, diese Geräusche zu reduzieren.

- Wenn beispielsweise das Fenster geöffnet ist und Straßenlärm hereindringt, schließen Sie das Fenster.

- Wenn die Klimaanlage laut ist, drehen Sie diese herunter.

Die Tonqualität beim Telefonieren ist nicht gut.

→ Die Tonqualität beim Telefonieren hängt von den Empfangsbedingungen des Mobiltelefons ab.

— Fahren Sie bei schlechtem Empfang mit dem Auto an eine Stelle, an der der Empfang für das Mobiltelefon besser ist.

Die Lautstärke des verbundenen BLUETOOTH-Geräts ist zu niedrig oder zu hoch.

→ Der Lautstärkepegel variiert je nach BLUETOOTH-Gerät.

— Verringern Sie die Lautstärkeunterschiede zwischen diesem Gerät und dem BLUETOOTH-Gerät (Seite 13).

Beim Audio-Streaming kommt es zu Tonsprüngen.

→ Verringern Sie den Abstand zwischen diesem Gerät und dem BLUETOOTH-Gerät. → Wenn sich das BLUETOOTH-Gerät in einem Etui befindet, das die Signalübertragung stört, nehmen Sie es während des Betriebs aus dem Etui. → In der Nähe werden einige BLUETOOTH- oder andere Geräte verwendet, die Funkwellen ausstrahlen. — Schalten Sie die anderen Geräte aus. — Vergrößern Sie den Abstand zwischen diesem Gerät und anderen Geräten. → Der Wiedergabeton setzt einen Moment lang aus, wenn dieses Gerät mit einem Mobiltelefon verbunden wird. Dies ist keine Fehlfunktion.

Sie können das verbundene BLUETOOTH-Gerät beim Audio-Streaming nicht steuern.

→ Überprüfen Sie, ob das verbundene BLUETOOTH-Gerät das Profil AVRCP unterstützt.

Einige Funktionen stehen nicht zur Verfügung.

→ Vergewissern Sie sich, dass das verbundene Gerät die betreffenden Funktionen unterstützt.

Ein Anruf wird unbeabsichtigt entgegengenommen.

→ Das verbundene Telefon ist so eingestellt, dass automatisch ein Anruf gestartet wird. → [Auto Answer] ist an diesem Gerät auf [ON] gesetzt (Seite 17).

Das Pairing ist aufgrund einer Zeitüberschreitung fehlgeschlagen.

→ Je nach dem verbundenen Gerät ist das Zeitlimit für das Pairing sehr kurz. Versuchen Sie, das Pairing in der vorgegebenen Zeit abzuschließen, indem Sie ein einstelliges Passwort definieren.

Die BLUETOOTH-Funktion lässt sich nicht verwenden.

→ Stoppen Sie die Signalquelle, indem Sie SOURCE 1 Sekunde lang gedrückt halten, und schalten Sie das Gerät dann wieder ein.

Bei einem Anruf über die Freisprecheinrichtung wird über die Lautsprecher des Fahrzeugs kein Ton ausgegeben.

→ Wenn der Ton über das Mobiltelefon ausgegeben wird, stellen Sie dieses so ein, dass der Ton über die Lautsprecher des Fahrzeugs ausgegeben wird.

Siri Eyes Free ist nicht aktiviert.

→ Registrieren Sie ein iPhone, das Siri Eyes Free unterstützt, zur freihändigen Verwendung. → Schalten Sie die Siri-Funktion am iPhone ein.

→ Trennen Sie die BLUETOOTH-Verbindung zwischen dem iPhone und diesem Gerät und stellen Sie sie erneut wieder her.

Fehleranzeigen/Meldungen

→ Zwischen diesem Gerät und dem BLUETOOTH-Telefon ist ein Fehler aufgetreten. - Überprüfen Sie, ob das BLUETOOTH-Signal für dieses Gerät oder das BLUETOOTH-Telefon eingeschaltet ist. — Führen Sie den Pairing-Vorgang erneut durch. — Trennen Sie die Verbindung zum BLUETOOTH-Telefon und stellen Sie sie dann wieder her.

→ Dieses Gerät kann ein BLUETOOTH-Gerät, zu dem eigentlich eine Verbindung hergestellt werden kann, nicht erkennen. - Überprüfen Sie die BLUETOOTH-Einstellung am zu verbindenden Gerät. → Die Liste der registrierten BLUETOOTH-Geräte enthält kein Gerät. - Führen Sie das Pairing mit einem BLUETOOTH-Gerät aus (Seite 8).

Call Data Error

→ Während des Zugriffs auf die Telefonbuchdaten über PBAP oder auf die Anrufliste des BLUETOOTH-Telefons ist ein Fehler aufgetreten. — Trennen Sie die Verbindung zum BLUETOOTH-Telefon und stellen Sie sie dann wieder her.

Data Listing Error

→ Während des Anzeigens von Telefonbuchdaten über PBAP oder der Anrufliste des BLUETOOTH-Telefons ist ein Fehler aufgetreten. → Trennen Sie die Verbindung zum BLUETOOTH-Telefon und stellen Sie sie dann wieder her.

Disc Error

→ Das Gerät kann die Daten aufgrund eines Fehlers nicht einlesen. → Die Daten sind beschädigt. → Die Disc ist beschädigt. → Die Disc ist mit diesem Gerät nicht kompatibel. → Die Disc ist nicht abgeschlossen. → Die Disc ist verschmutzt oder falsch herum eingelegt. — Reinigen Sie die Disc bzw. legen Sie sie korrekt ein. → Eine leere Disc wurde eingelegt. → Die Disc kann aufgrund eines Problems nicht wiedergegeben werden. — Legen Sie eine andere Disc ein. → Die Disc ist mit diesem Gerät nicht kompatibel. — Legen Sie eine kompatible Disc ein. → Drücken Sie ▲ und nehmen Sie die Disc heraus.

→ Es besteht keine Verbindung zu einem Mobiltelefon. — Stellen Sie eine Verbindung zu einem Mobiltelefon her (Seite 8).

Hubs not supported.

→ USB-Hubs werden von diesem Gerät nicht unterstützt.

→ Die Disc enthält keine abspielbaren Daten. → Auf dem iPod befinden sich keine Daten, die wiedergegeben werden können. — Speichern Sie Musikdaten oder -dateien auf dem iPod.

→ Das USB-Gerät ist überlastet. — Trennen Sie das USB-Gerät von diesem Gerät und wechseln Sie mit SOURCE die Signalquelle. - Zeigt an, dass das USB-Gerät nicht einwandfrei funktioniert oder dass ein nicht unterstütztes Gerät angeschlossen ist.

→ Die Wiedergabe der DVD ist aufgrund des unterschiedlichen Regionalcodes nicht zulässig.

→ Discs im DTS-Format werden nicht unterstützt. Wenn Sie das DTS-Format auswählen, wird kein Ton ausgegeben. - DTS-formatierte Discs können auf diesem Gerät nicht wiedergegeben werden. Verwenden Sie eine Disc in einem kompatiblen Format (Seite 23).

→ Einzelheiten zur Kompatibilität des USB-Geräts finden Sie auf der Support-Website, die auf der letzten Seite angegeben ist.

→ Das Zeichen kann mit diesem Gerät nicht angezeigt werden.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler. Wenn Sie das Gerät aufgrund einer Störung bei der Disc-Wiedergabe zur Reparatur bringen, bringen Sie bitte auch die Disc mit, die eingelegt war, als das Problem zum ersten Mal auftrat.

Liste der Sprachcodes

Liste der Sprachcodes

Die Schreibung der einzelnen Sprachen entspricht der ISO-Norm 639: 1988 (E/F).

Code Sprache	Code Sprache	Code Sprache	Code Sprache
1027 Afar	1183 Irish	1347 Maori	1507 Samoan
1028 Abkhazian	1186 Scots Gaelic	1349 Macedonian	1508 Shona
1032 Afrikaans	1194 Galician	1350 Malayalam	1509 Somali
1039 Amharic	1196 Guarani	1352 Mongolian	1511 Albanian
1044 Arabic	1203 Gujarati	1353 Moldavian	1512 Serbian
1045 Assamese	1209 Hausa	1356 Marathi	1513 Siswati
1051 Aymara	1217 Hindi	1357 Malay	1514 Sesotho
1052 Azerbaijani	1226 Croatian	1358 Maltese	1515 Sundanese
1053 Bashkir	1229 Hungarian	1363 Burmese	1516 Swedish
1057 Byelorussian	1233 Armenian	1365 Nauru	1517 Swahili
1059 Bulgarian	1235 Interlingua	1369 Nepali	1521 Tamil
1060 Bihari	1239 Interlingue	1376 Dutch	1525 Telugu
1061 Bislama	1245 Inupiak	1379 Norwegian	1527 Tajik
1066 Bengali; Bangla	1248 Indonesian	1393 Occitan	1528 Thai
	1253 Icelandic	1403 (Afan)Oromo	1529 Tigrinya
1067 Tibetan	1254 Italian	1408 Oriya	1531 Turkmen
1070 Breton	1257 Hebrew	1417 Punjabi	1532 Tagalog
1079 Catalan	1261 Japanese	1428 Polish	1534 Setswana
1093 Corsican	1269 Yiddish	1435 Pashto;	1535 Tonga
1097 Czech	1283 Javanese	Pushto	1538 Turkish
1103 Welsh	1287 Georgian	1436 Portuguese	1539 Tsonga
1105 Danish	1297 Kazakh	1463 Quechua	1540 Tatar
1109 German	1298 Greenlandic	1481 Rhaeto-	1543 Twi
1130 Bhutani	1299 Cambodian	Romance	1557 Ukrainian
1142 Greek	1300 Kannada	1482 Kirundi	1564 Urdu
1144 English	1301 Korean	1483 Romanian	1572 Uzbek
1145 Esperanto	1305 Kashmiri	1489 Russian	1581 Vietnamese
1149 Spanish	1307 Kurdish	1491 Kinyarwanda	1587 Volapük
1150 Estonian	1311 Kirghiz	1495 Sanskrit	1613 Wolof
1151 Basque	1313 Latin	1498 Sindhi	1632 Xhosa
1157 Persian	1326 Lingala	1501 Sangho	1665 Yoruba
1165 Finnish	1327 Laothian	1502 Serbo-	1684 Chinese
1166 Fiji	1332 Lithuanian	Croatian	1697 Zulu
1171 Faroese	1334 Latvian;	1503 Singhalese
1174 French	Lettish	1505 Slovak
1181 Frisian	1345 Malagasy	1506 Slovenian	1703 Nicht angegeben

Technische Daten.... 26

Problemlösung 28

Automatisches Speichern (BTM)

Harmonische Verzerrung: 0,05 %

Gewicht: ca. 1,7 kg

Lieferumfang:

Hauptgerät (1)

Hiermit erklärt Sony Corp., dass sich das Gerät XAV-68BT in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhalten Sie unter: http://www.compliance.sony.de/

Griechisch

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, besuchen Sie bitte die folgende Website:

Support-Website

Registrieren Sie Ihr Produkt jetzt unter:

Registrieren Sie Ihr Produkt jetzt online unter:
