S24 - Kaffeemaschine RANCILIO - Kostenlose Bedienungsanleitung

Produkttyp	Automatische Espressomaschine
Marke	Rancilio
Modell	S24
Abmessungen (B x T x H)	40 x 50 x 50 cm
Gewicht	25 kg
Stromversorgung	230 V / 50 Hz / 2500 W
Tankinhalt	2 Liter
Kaffeesorte	Ganzbohnen und gemahlen
Dampfdüse	Ja, schwenkbar
Heißwasser	Ja
Pumpendruck	15 bar
Kessel	Doppel, Edelstahl
Mahlgradeinstellung	Manuell, 30 Stufen
Hauptfunktionen	Espresso, Cappuccino, Latte, Heißwasser
Wartung und Reinigung	Automatische Entkalkung, Spülung der Brühgruppe
Sicherheit	Automatische Abschaltung, Überhitzungsschutz
Ersatzteile	Erhältlich, Dichtungen, Filter, Dampfdüse
Reparierbarkeit	Reparaturindex: 8.5/10
Allgemeine Informationen	Professionelle und intensive Haushaltsnutzung

Häufig gestellte Fragen - S24 RANCILIO

Wie entkalke ich meine Rancilio S24?

Verwenden Sie ein kompatibles Entkalkungsmittel und folgen Sie dem in der Anleitung beschriebenen automatischen Zyklus. Spülen Sie nach der Behandlung gründlich nach.

Was tun, wenn die Maschine nicht mehr heizt?

Überprüfen Sie, ob der Wassertank voll ist und der Einschaltknopf gedrückt ist. Wenn das Problem weiterhin besteht, könnte das Thermostat defekt sein.

Wie reinige ich die Dampfdüse?

Nach jedem Gebrauch die Düse spülen und mit einem feuchten Tuch abwischen. Für eine gründliche Reinigung das Mundstück abnehmen und in warmem Seifenwasser einweichen.

Der Druck ist niedrig, was tun?

Überprüfen Sie, ob der Kaffee nicht zu fein gemahlen ist und der Siebträger nicht verstopft ist. Eine Entkalkung kann ebenfalls den Druck verbessern.

Wie stelle ich den Mahlgrad ein?

Drehen Sie das Einstellrad am Mahlwerk. Drehen Sie nach rechts für einen feineren Mahlgrad (starker Espresso) und nach links für einen gröberen.

Warum zeigt das Display eine Fehlermeldung an?

Die Fehlercodes sind in Kapitel 6 der Anleitung aufgeführt. Die häufigsten weisen auf Wassermangel oder eine notwendige Entkalkung hin.

Kann ich direkt gemahlenen Kaffee verwenden?

Ja, die Maschine akzeptiert gemahlenen Kaffee über das dafür vorgesehene Fach. Stellen Sie sicher, dass Sie den Modus für gemahlenen Kaffee wählen.

Wie wechsle ich die Dichtung des Brühkopfs?

Schalten Sie die Maschine aus, entfernen Sie den Siebträger und ziehen Sie die alte Dichtung mit einem Schraubendreher heraus. Setzen Sie die neue Dichtung ein und drücken Sie sie fest an.

Die Maschine leckt am Boden, was tun?

Überprüfen Sie die Schlauchanschlüsse und die Tankdichtung. Wenn das Lecken anhält, wenden Sie sich an einen autorisierten Reparaturdienst.

Wie pflege ich das Mahlwerk?

Reinigen Sie regelmäßig die Mahlsteine mit einer Bürste und vermeiden Sie die Verwendung von zu öligen Bohnen. Ein Mahlwerksreiniger kann einmal im Monat verwendet werden.

BEDIENUNGSANLEITUNG S24 RANCILIO

Gebrauch und Instandhaltung

Use and maintenance

Uso y manutención

S20

Macchina per caffè Machine à café Kaffeemaschinen Coffee machine Máquina para café

Sehr geehrte Kundin/sehr geehrter Kunde,

Zuerst möchten wir Innen für das uns entgegengebrachte Vertrauen danken.

Wir hoffen, dass das von Ihnen gekaufte Produkt Ihren Erwartungen in jeder Hinsicht entsprechen wird-wie übrigens auch all unsere anderen Erzeugnisse. Das Produkt das Sie in Gebrauch nehmen werden, ist das Resultat von sorgfältigen von RANCILIO Untersuchungen und Tests, um Ihnen in Bezug auf Funktionalität, Sicherheit, Leitungsfähigkeit sowie Design ein Produkt anbieten zu können, das das Beste auf Markt befindliche ist. Das Büchlein mit den Anwiesungen für eine korrekte Bedienung und Wartung der Maschine wird Ihnen behilflich sein, das Beste aus Ihnem Gerät zu machen. Wir hoffen, dass unsere Erklärungen verständlich sind und dass Sie auch in Zukunft zu unseren Kunden zählen dürfen.

Mit freundlichen Grüssen.

Dear Customer,

auf das sich diese Erklärung bezieht, Entsprechend der Vorschriften der spezifischen Richtlinien.

Direttiva attrezzatura a pressione (PED)-Directive sur les appareillages sous pression (PED)-Richtlinie für unter Druck stehende Geräte (PED)

In Übereinstimmung mit den folgenden Normen:

Die mit einem Hebel versehenen Maschinen verfügen nicht über einen Austauscher.- The machines with lever are not fitted with exchanger-

9. REGLAGES ET CALIBRAGES DOSES

Die mit diesem Symbol gekennzeichneten Arbeitsgänge sind ausschließlich dem Installationstechniker vorbehalten

Die mit diesem Symbol gekennzeichneten Arbeitsgänge sind durch den Anwender auszuführen.

D DEUTSCH

INHALTSVERZEICHNIS

Maschinenidentifizierung .... 50

1. Allgemeine Anweisungen 51

2. Beschreibung der Maschinen 51

2.1. Eigenschaften 52
2.2. Maschinenzubehör 55
2.3. Mechanische Schutzvorrichtunger ..... 55
2.4. Elektrische Sicherheiten ..... 55
2.5. Geräuschpegel 55
2.6. Vibrationen 55

1. Technische Daten 56

3.1. Außenmaße und Gewicht 56

1. Gebrauch 57

4.1. Unzweckmäßiger Gebrauch 57

1. Transport 57

5.1. Verpackung 57

5.2. Kontrolle am Maschinenempfang ..... 57

1. Installation 58

6.1. Anschlüsse, die durch den Kunden vorgesehen werden müssen.... 58

6.1.1. Wasser- und Gasanschluß 58

6.1.2. Elektrischer Anschluß 59

6.2.Vorbereitungsarbeiten 59

6.3. Positionierung 59

1. Inbetriebnahme 60

7.1.Bedienung 60
7.2. Kontrollinstrumente 61
7.3. Inbetriebnahme der Maschinen ...... 62

1. Gebrauch 63

8.1. Zubereitung von Kaffee 63
8.2. Zubereitung von Cappuccino 64
8.3. Zubereitung von warmen Getränken .... 64
8.4. Zubereitung von Tee, Kamillentee, usw. .64

1. Einstellungen und Abmessen der Dosiereinheite 65

9.1. . Für die Modelle S27-MIDI DE-TECNA DE-SYSTEM DE-SYSTEM LE ..... 65
9.1.1. Dosiereinstellung 65
9.1.2. Einstellung der Wasser-Menge ..... 65

1. Wartung 66

10.1. Tägliche Wartung 66
10.2. Wöchentliche Wartung 66
10.3. Periodische Wartung 67

10.3.1. Wasseraustausch bei MIDI-TECNA...67

10.3.2. Regenerierung....68

1. Version des Automaten mit Zusatzlicher Gasheizung 69

2. Ausser Betrieb setzen 70

3. Störungen und Abhilfe 70

BEZEICHNUNG: KAFFEEMASCHINEN SERIE S20

MODELLE: S24 - S26 - S27 - MIDI - TECNA - SYSTEM - SYSTEM/LE

VERSIONEN: S24 - S26 - S27

MIDI/DE - MIDI/CD

TECNA /DE - TECNA/CD

SYSTEM 2/DE - SYSTEM 2/CD - SYSTEM 3/DE - SYSTEM 3/CD

SYSTEM 2/DE H - SYSTEM 2/CD H - SYSTEM 3/DE H

SYSTEM 3/CD H - SYSTEM 2/DE HTS - SYSTEM 3/DE HTS

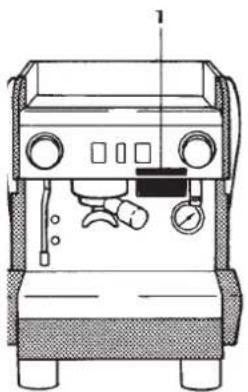

Das Schild auf der EG-Konformitätserklärung dieser Bedienungsanleitung entspricht dem Datenschild auf der Maschine Abb. 2.

Schema des Datenschildes:

1
2		3	4
5
6		7	8
9	10	11
12		13

Fig. 1

1 Hersteller

2 Modell und Version

3 Spannung

4 CE Konformitätsswarenzeichen (wo verlangt)

5 Seriennummer

6 Kesseldaten

7 Gesamtabsorption der Maschine

8 Schutzgrad

9 Motorleistung

10 Heizkörperleistung

11 Elektrischefrequenz

12 Konformitätszeichen

13 Herstellungsjahr

Warnzeichen. Um Personen- oder Maschinenschäden zu verhindern, die Hinweise, auf die sich dieses Zeichen beziehen, unbedingt beachten.

Dieses Heft ist ein wesentlicher Bestandteil der Maschine und muß dem Benutzer ausgehändigt werden. Die darin enthaltenen Anweisungen sind genau zu beachten, da sie für die Sicherheit bei der Installation, beim Gebrauch und der Instandhaltung der Maschine von äußerster Wichtigkeit sind. Es wird empfohlen, dieses Heft zum weiteren Nachschlagen sorgfältig aufzubewahren.

1.ALLGEMEINE ANWEISUNGEN

• Die Verpackungselemente (Plastiksäcke, Schaumpolystyrol, Nägel, Kartons, usw.) dürfen Kindern nicht zugänglich gemacht werden, da sie eine potentielle Gefahr darstellen.
• Vor Anschluß der Maschine sich davon überzeugen, daß die auf dem Schild angegebenen Daten mit jenen des am Installationsort vorhandenen Versorgungsnetzes übereinstimmen.
• Vom Einsatz von Adaptern, Vielfachsteckdosen und/oder Verlängerungskabeln wird abgeraten.

• Im Zweifelsfall die elektrische Anlage von einem Fachmann überprüfen lassen, welche den nachfolgend aufgeführten Sicherheitsvorschriften entsprechen muß:

• Sicherheitserdung;

• einen für den Leistungsbedarf angemessenen Kabeldurchmesser;

• Leitungsschutzschalter.

• Die Maschine auf einer wasserabweisenden Oberfläche (Laminat, Stahl, Keramik), weit weg von Wärmequellen (Öfen, Herd, Kamin, usw.) und an einem Ort, an dem die Umgebungstemperatur nicht unter 5 °C abfallen kann, installieren. DIE MASCHINE IST FROSTEMPFINDLICH.
  ● Die Maschine nicht Witterungseinflüssen aussetzen und in feuchten Räumen wie Badezimmer installieren.
  ● Die Gitter zur Ansaugung und Verteilung nicht verstopfen und die Oberfläche zur Erwärmung der Kaffeetassen nicht mit Tüchern oder Anderem abdecken.

• Die verpackte Maschine muß an einem geschützten und trockenen Ort gelagert werden und die Umgebungstemperatur darf nicht unter +5°C fallen. Es sollten nicht mehr als drei verpackte Maschinen desselben Typs aufeinander gestellt werden und keine anderen schweren Kisten auf den Kartons gelagert werden.
• Im Notfall, wenn die Maschine Feuer fangen sollte, merkwürdige Geräusche von sich gibt oder sich überhitzen sollte, sofort den Netzstecker ziehen und Gas- und Wasserzufuhr abdrehen.
• Zum Austausch von defekten Teilen nur vom Hersteller genehmigte Ersatzteile verwenden. Dies gewährleistet Funktionstüchtigkeit ohne Störungen.

Eine nicht fachgerechte Installation kann zu Personen- und Sachschäden führen, für die der Hersteller nicht verantwortlich gemacht werden kann.

2. BESCHREIBUNG DER MASCHINEN

Die Maschinen der Serie S20 wurden eigens zur Vorbereitung von Espresso-Kaffee und warmen Getränken entwickelt.

Das Funktionsprinzip, welches bei allen Maschinen gleich ist, besteht aus einer Verdrängerpumpe im Inneren der Maschine, die den Heizkessel, in dem das Wasser erwärmt wird, versorgt. Wenn die jeweiligen Drucktasten betätigt werden, wird das Wasser je nach Wunsch in Form von Wasser oder Dampf zu den Ausgabedüsen gepumpt.

Bei den Modellen mit Economiser wird das Wasser direkt aus der Leitung entnommen, von der Pumpe unter Druck gesetzt und durch den Dampf, welcher vom Heizkessel erzeugt wird sogleich erwärmt.

Das Modell S24 ist mit einem eigenen internen Wasserbehälter ausgestattet und muß demnach nicht an die Wasserleitung angeschlossen werden. Im Wasserbehälter befindet sich der Wasserenthärter, der das Wasser durch Herausfiltern der enthaltenen Kalzium-Salze enthärten soll.

Die Maschine besteht aus einer zentralen Einheit aus Stahl, an der die mechanischen und elektrischen Bestandteile befestigt werden. Die Struktur ist komplett von Verkleidungen aus lackiertem Aluminium und rostfreiem Stahl umhüllt.

Auf der Vorderseite der Maschine, von wo aus die Maschine bedient wird, befinden sich die Bedienungstasten, die Kontrollvorrichtungen und die Ausgabedüsen.

Über der Maschine befindet sich eine Ablage, die zum Erwärmen der Kaffeetassen dient.

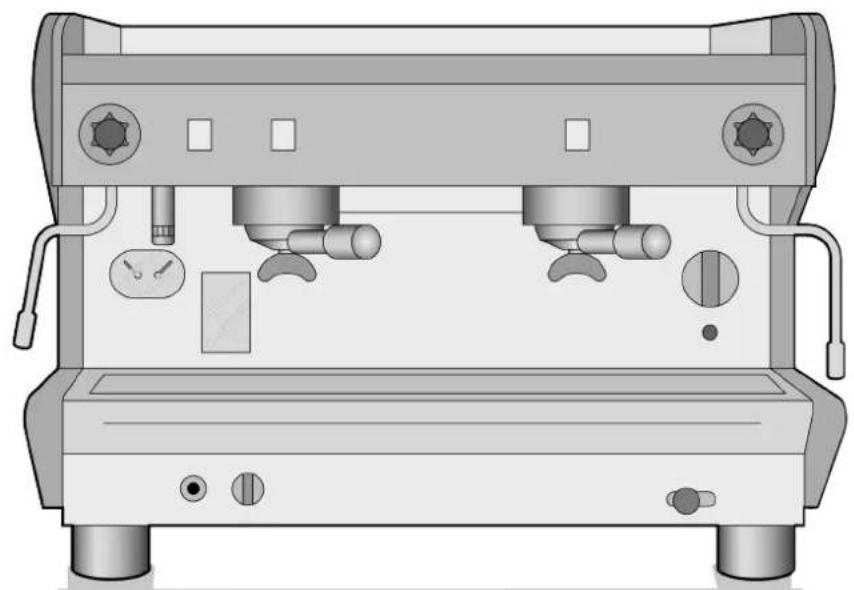

2.1. Eigenschaften und Zusammensetzung der Maschinen

mod. S24

mod. S26

mod.S27

mod. MIDI CD

mod.MIDI DE

mod. TECNA CD

Legende der Symbole:

A Halbautomatischer Betrieb; Ein- und Ausschalten der manuellen Brühung.
B Automatischer Betrieb; elektronische Kontrolle der Ausgabemenge von Kaffee und Wasser.
C Anzahl der Brühgruppen für Kaffee.
D Anzahl der Dampfauslauflanzen.
E Anzahl der Heißwasserauslauflanzen.
F Betrieb mit Ekonomiser.

* eingebauter Wasserbehälter und -enthärter (ein Wasseranschluß ist nicht notwendig).

** Auf Anfrage mit Gasheizung.

*** Hebelbetrieb

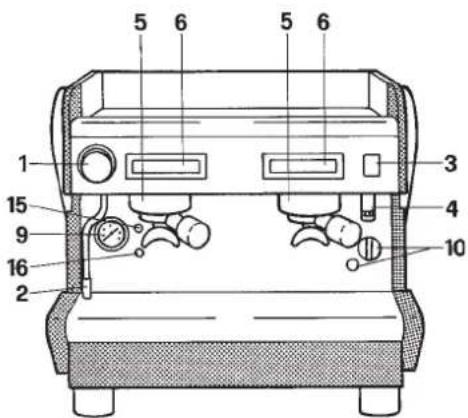

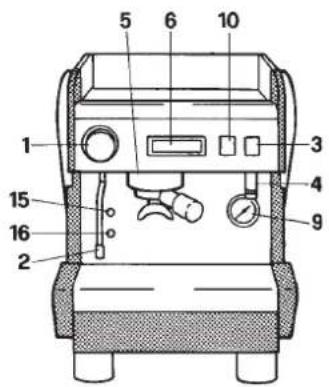

1 Dampfhahn
2 Dampfauslauflanze
3 Schalter zur Heißwasserausgabe
4 Heißwasserlanze
5 Brühgruppe Kaffee
6 Schalter zur Kaffeeausgabe
7 Druckknopf zur manuellen Wasserzufuhr (nur für Modell SYSTEM)
8 Wasserstandanzeiger (nur für Modell SYSTEM)
9 Manometer
10Hauptschalter und Kontrollampe für eingeschalteten Schalter
11 Gasanzünder (für die vorgesehenen Modelle)
12 Gashahn mit Ventil (für die vorgesehenen Modelle)
13Dampfdrucktaste (nur für Modell DE/H TS)
14Wasserbehälter (nur für Modell 24)
15 Grüne Kontrollampe für Wasserniveau
16Orange Kontrollampe für Wasserzufuhr
17 Meldeleuchte-Kein Wasser im Tankbehälter (nur S24)
18 Anzeigeleuchte-Einschaltung d.Heizwiderstands (nur S26)

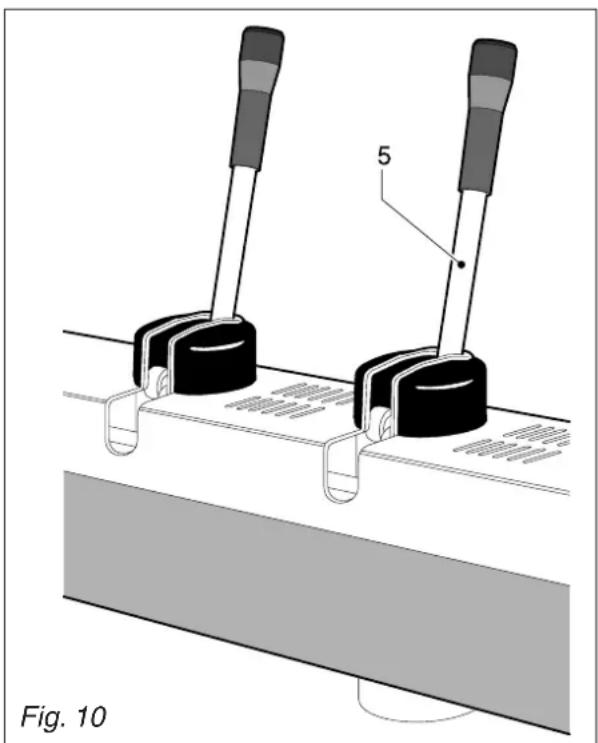

19Gruppenbetaetigungshebel (nur SYSTEM LE)

mod. SYSTEM 3CD 3CD H

2.2. Maschinenzubehör

	S24 S26 S27			MIDI CD TECNA CD SYSTEM 2/ CD* - CD H SYSTEM/ LE 1 - LE 2	MIDI CD TECNA CD SYSTEM 2/ DE*-DE H/HTS	SYSTEM 3/ CD* - CD H	SYSTEM 3/ DE*-DE H/HTS SYSTEM/LE 3
Filterträger 1 dosis	1	1	1	1	1	1	1
Filterträger 2 dosis	1	1	1	2	2	3	3
Filter	2	2	2	3	3	4	4
Blindfilter	1	1	1	1	1	1	1
Zuflußrohr 1 Meter	-	1	1	1	1	1	1
Zuflußrohr 1,5 Meter	-	1	1	1	1	1	1
Abflußrohr 1,5 Meter	-	1	1	1	1	1	1
Verbindungsstücke	-	1	1	1	1	1	1
Schmelzsicherungen	-	-	3	-	3	-	6
Dos.und Andrücker	1	1	1	1	1	1	1
Gebrauchsanweisung	1	1	2	1	2	1	2
Burste	1	1	1	1	1	1	1
Elek.Schaltplan	1	1	1	1	1	1	1
** Erhöhung Tassen*** Erhöhung Füße	-	-	-	2	2	3	3
	-	-	-	-	4	-	4

* Modelle mit Zusatzausrüstung für Gasanschluß (falls verwendet).
** Nur für die Modelle H und DE/H TS
***Nur für die Modelle DE/H TS

2.3. Mechanische Schutzvorrichtungen

Die Maschinen sind mit folgenden Schutzvorrichtungen ausgestattet:

• Die Teile der Maschine, die heiß werden können und der Dampf- und Heißwassererzeuger sind von einer Schutzverkleidung umgeben;
• Die Ablage zur Erwärmung der Kaffeetassen ist mit einer Auffangwanne für vergossene Flüssigkeiten ausgestattet;
• Die Arbeitsfläche hat ein Gitter mit einem darunterliegenden Behälter zum Auffangen der Flüssigkeiten;
  ● Die Drucktasten zur Bedienung der Maschine befinden sich über dem Ausgabebereich in einer sicheren Lage;
• Überlaufventil auf der hydraulischen Anlage und Überdruckventil auf dem Heizkessel gegen einen eventuellen Überdruck;
• Rückschlagventil auf der hydraulischen Anlage um eine eventuellen Rückführung in das Zufuhrnetz zu vermeiden.

2.4. Elektrische Sicherheten

Die Maschinen sind mit folgenden elektrischeb Schutzvorrichtungen ausgestattet:

● Die Drucktasten der Tastatur DE funktionieren mit Niederspannung 5 Volt;
- Überhitzungsschutz für den Motor der Pumpe;
- Thermoelement zur Kontrolle bei Gasmangel, Thermostat zur Kontrolle des Thermoelements, der die Gaszufuhr automatisch stoppt;
● Schutzschalter für die Widerstände.

2.5. Geräuschpegel

Während dem Betrieb der Maschine wird normalerweise der Geräuschpegel von 70dB(A) nicht überschritten.

2.6. Vibrationen

Die Maschinen sind auf der Unterseite mit schwingungsdämpfenden Gummifüßen ausgerüstet. Bei normalen Arbeitsbedingungen erzeugen die Maschinen keine schädlichen Vibrationen für Bediener und Umwelt.

3. TECHNISCHE DATEN

3.1. Außenmaße und Gewicht

Fig. 5

	S24 S26 S27			MIDI CD -DE SYSTEM/LE1	TECNA CD-DE	SYSTEM 2 CD-DE-H-HTS SYSTEM/LE 2	SYSTEM 3 CD-DE-H-HTS SYSTEM/LE 3
A mm	380	380	380	540 660 780 900
B mm	320	320	320	480* 600* 720* 840*
C mm	515	515	515	515 515 515
D mm	430*	430*	430*	430* 430* 430* 430*
H mm	465	465	465	465 465 465
Kesselkapazität lt.	3,9	3,9	3,9	4,9	4,9	11	12
Wasserbehälter lt	2	-	-	-	-	-	-
Gewicht Maschine kg	31	38	38	50	53	63	76
Wassereingang	-	3/8	3/8	3/8	3/8	3/8	3/8
Abfluß ∅mm	-	14	14	14	14	14	14
Verpackung
Paket nr.	1	1	1	1	1	1	1
Volumen m^3	0,18	0,18	0,18	0,24	0,28	0,33	0,37
Breite mm	495	495	495	660 780 900	1020
Tiefe mm	670	670	670	670 670 670
Höhe mm	575	575	575	575 700 700 700
Bruttogewicht kg	35	42	42	54	60	72	86

* Dieses Maß kann verkleinert werden.

Zum Anschluß der Maschine die Angaben des Datenschildes auf der Maschine beachten Abb. 1.

Bei den Maschinen, die über einen Gasanschluß verfügen, wird bereits ein Set Standard-Verbindungsstücke mitgeliefert, in denen folgende Anschlüsse möglich sind:

• mit einem direkten unbiegsamen Rohr;
• mit einem zweikegeligen Kupferrohr;
• mit einem Gummischlauch.

Der Gasanschluß muß gemäß den am Installationsort gültigen Sicherheitsvorschriften ausgeführt werden.

4. GEBRAUCH

Die Maschinen sind eigens zur Vorbereitung von Espresso-Kaffee und warmen Getränken (Tee, Capuccino, usw. ..) entwickelt und hergestellt worden. Jeder andere Einsatz ist ungeeignet und demnach gefährlich.

Der Hersteller übernimmt für eventuelle Schäden, die durch ungeeigneten, falschen oder unvernünftigen Gebrauch hervorgerufen worden sind, keinerlei Verantwortung.

Der Benutzer sollte für den Gebrauch und die Wartung immer den Anweisungen dieser Gebrauchsanweisung folgen. Bei Zweifeln oder Störungen, die Maschine sofort ausschalten, nicht versuchen den Schaden selbst zu beheben und sich direkt an ausgebildetes Fachpersonal wenden.

Der Benutzer darf nicht:

● die Ausgabefilter und andere heiße Stellen mit den Händen anfassen;
- Flüssigkeitsbehälter auf die Maschine stellen;
● die Hände während des Gebrauchs unter die Ausgabefilter halten;
- die Maschine mit eingestöpseltem Netzstecker reparieren oder transportieren;
- die Maschine mit einem direkten Wasser- oder Druckstrahl reinigen;
● die Maschine ganz oder teilweise ins Wasser tauchen;
● die Maschine Wärmequellen aussetzen;
● die Maschine betätigen, wenn das Speisekabel defekt ist;
- die Maschine mit nassen oder feuchten Händen oder Füßen berühren;
● die Maschine in Anwesenheit von Kindern betätigen;
- Kindern oder unbefähigten Personen den Gebrauch der Maschine erlauben;
● die Gitter zur Ansaugung oder Verteilung der Wärme mit Tüchern oder anderem verstopfen;
● die Türen zur Versorgung der Maschine geöffnet lassen;
- die Maschine verwenden, wenn sie na oder sehr feucht ist.

4.1. Unzweckmäßiger Gebrauch

Die Maschine darf nur für den Gebrauch eingesetzt werden, für den sie ausdrücklich entworfen worden ist. In den Filterträger nur gemahlenen Kaffee füllen, da dieser sonst beschädigt werden könnte.

Der Hersteller übernimmt für eventuelle Schäden, die durch ungeeigneten, falschen oder unvernünftigen Gebrauch durch nicht informierte Bediener hervorgerufen worden sind, keinerlei Verantwortung.

5. TRANSPORT

5.1. Verpackung

Die Maschine wird in einer einzigen Verpackung aus robustem Karton geliefert.

Auf der Verpackung befinden sich die üblichen Symbole, die während des Transports und der Lagerung des Kartons beachtet werden müssen.

Während des Transports den Karton immer in vertikaler Position belassen, nicht umkehren oder auf die Seite legen.

Den Karton mit Vorsicht handhaben, Stöße und Wettereinflüsse vermeiden.

5.2. Kontrolle am Maschinenempfang

Kontrollieren Sie, daß die erhaltene Maschine mit der auf den Lieferdokumenten angegebenen Maschine und eventuellem Zubehör übereinstimmt.

Überprüfen Sie, daß die Maschine während des Transports unbeschädigt geblieben ist. Andernfalls setzen Sie sich umgehend mit dem Spediteur oder unserem Kundendienstbüro in Verbindung.

Die Verpackungselemente (Plastiksäcke, Schaumpolystyrol, Nagel, Kartons, usw.) dürfen Kindern nicht zugänglich gemacht werden, da sie eine potentielle Gefahr darstellen. Der Umwelt zuliebe bitte kein Verpackungselemente in der Natur liegenlassen und diese ordnungsgemäß entsorgen.

6. INSTALLATION

Die Maschinen sind mit in der Breite und Tiefe einstellbaren Gummifüßen ausgerüstet, die eine gewisse Freiheit, innerhalb maximaler und minimaler Flächen, (siehe auch Außenmaße, je nach Modell verschieden) ermöglicht.

Das Gerät muß auf einer horizontalen trockenen, widerstandsfähigen und stabilen Oberfläche installiert werden, ungefähr 80 cm über dem Fußboden.

Es ist nicht notwendig die Maschine zu befestigen noch andere Maßnahmen zur Einschränkung der Vibrationen zu treffen.

Es ist ratsam um die Maschine genug Freiraum zur einfacheren Bedienung und für Wartungsarbeiten zu belassen.

Wenn die Maschine naß oder feucht sein sollte, diese nicht aufstellen und in Betrieb nehmen bis diese nicht vollständig getrocknet ist. Vor Inbetriebnahme ist es jedoch notwendig, die Maschine von einer Kundendienststelle auf eventuelle Schäden an elektrischen Bestandteilen überprüfen zu lassen.

In der Nähe der Maschine einen Platz für die Dosierkaffeemühle vorsehen (siehe entsprechende Dokumentation).

Normalerweise sind die Maschinen mit einem Wasserenthärter des Typs DP8 oder DP12 ausgestattet, welcher durch den Installateur gemäß den gültigen Vorschriften angeschlossen werden muß. Bei Montage eines anderen Wasserenthärters, beachten Sie die Dokumentation des gewählten Produkts. Lassen Sie sich durch den Installateur auch eine Schublade für das verbrauchte Kaffeepulver installieren.

6.1. Anschlüsse, die durch den Kunden vorgesehen werden müssen

Die elektrischen Anschlüsse müssen unter voller Einhaltung aller regionalen, staatlichen oder lokalen Vorschriften ausschliesslich von Fachpersonal vorgenommen werden.

6.1.1. Wasser- und Gasanschluß Abb.5

Die Anschlüsse müssen in der Nähe der Maschine vorgesehen werden.

• Das Wasserabflußrohr 1 muß einen minimalen inneren Durchmesser von 30 mm aufweisen und einen kontrollierbaren Siphon haben.
• Das Wasserzufuhrrohr 2 muß mit einem 3/8" G Abstellhahn und einem Rücklaufventil ausgestattet sein.
  ● Das Gaszufuhrrohr 3 sollte ebenfalls einen Abstellhahn aufweisen.

Die Maschinen mit einer Gasheizung müssen gemäß den am Installationsort gültigen Vorschriften installiert werden.

6.1.2. Elektrischer Anschluß

Die Maschine wird vorgeschriftsmässig nach den Elektronormen anschlussbereit geliefert.

Bevor die Maschine an das Stromnetz geschlossen wird, überprüfen Sie, dass die Daten auf dem Kennschild (Bild 1) mit denen des Netzanschluss übereinstimmen.

Das elektrische Stromkabel muss direkt an einen vorhandenen normengerechten Schalter geschlossen werden. Kontrollieren Sie, dass ein leistungsstarker und den Normen entsprechender Erdleiter vorhanden ist.

Die Erdverbindung und falls vorgesehen der Entladungsschutz müssen ebenfalls den Normen entsprechen.

Für das Stromnetz muss ein normengerechtes Kabel mit Schutzleiter (Erdung) verwendet werden.

Bei Drehstrom-Speisung muss ein Fünfleiter-Kabel (Dreiphasen + Sternpunkt + Erde) verwendet werden.

Bei Einphasen-Speisung ein Dreileiter-Kabel (Phase + Sternpunkt + Erde).

In beiden Fällen muss wie auf dem Maschinenschild steht (Bild 1), vor dem Stromkabel ein automatischer Fehlerstrom-Schutzschalter 4 (Bild 6) komplett mit Magnetauslösern vorgesehen sein, deren Kontakte mindestens 3 mm Öffnung haben müssen.

Wichtig ist, dass jede Maschine mit den entsprechenden Sicherheitsvorrichtungen ausgerüstet ist.

ACHTUNG

Sollte das Stromkabel beschädigt sein, müssen die Baufirma oder deren Technischer Wartungsdienst oder auf jedem Fall ein Fachelektriker dieses unverzüglich auswechseln, damit jedes Risiko ausgeschlossen wird.

6.2. Vorbereitungsarbeiten V.A. VENTIL EINSETZUNUNG

Das V.A. Ventil ist auf der oberen Seite des Kessels installiert.

Bei der Aufstellung nehmen Sie den Federkeil zum Klemmer "A" heraus und beobachten Sie dass, der Zapfen des Ventiles frei fliesst.

Diese Operation ist sehr wichtig, um eine korrekten Arbeitsweise des Ventiles zu gewährleisten.

6.3. Positionierung

- Das Gerät auf der dafür vorgesehenen horizontalen Oberfläche installieren.

Bevor die jeweiligen Anschlüsse vorgenommen werden, die Rohre der Wasserversorgung reinigen:

• Den Wasserhahn des Versorgungsnetzes öffnen und das Wasser einige Minuten lang fließen lassen.
  ● Die Rohre für Wasserzufuhr- und -abfluß anschließen.
  ● Den Stecker in die Steckdose stecken.
  ● Die Gasleitung anschließen (Modelle SYSTEM)

Die Wasserrohre der Maschine gut spülen:

• Den Wasserhahn des Versorgungsnetzes ganz öffnen;
• Hauptschalter 1 betätigen; abwarten, daß sich der Boiler bis zum eingestellten Füllstand füllt.
• Hauptschalter 2 betätigen, um die Erwärmung des Wassers im Boiler zu starten.
• Alle Baugruppen so betätigen, daß über etwa eine Minute Wasser abgelassen wird; den Vorgang noch zweimal wiederholen.
• Etwa eine Minute lang Dampf über die Dampflanzen ausströmen lassen.
• Etwa eine Minute lang warmes Wasser ablassen; den Vorgang noch zweimal wiederholen.
  ● Die Schalter 1 und 2 ausschalten.
  ● Das im Boiler enthaltene Wasser entleeren. Siehe Punkt 10.3

ACHTUNG

Wird die Maschine über mehr als 24 Stunden nicht benutzt, vor dem Beginn der Arbeiten eine Spülung der inneren Bauteile vornehmen und die vorstehend beschriebenen Arbeitsgänge wiederholen.

7. INBETRIEBNAHME

7.1. Bedienung Abb.8

Fig. 8

1 Hauptschalter.

Wählschalter mit 3 Positionen:

0 aus

1 Schaltet die Spannungsversorgung der Maschine (mit Ausnahme des Boilers) und die Befüllpumpe des Boilers ein.

2 Schaltet die Stromversorgung der Heizelemente des Boilers ein.

1/1Hauptschalter.

Wählschalter mit 2 Positionen mit Kontrollampe (für Mod. S24-S26-S27):

durch das Einschalten, die Kontrollampe leuchtet, wird die Maschine mit Strom versorgt, die Pumpe, die den Heizkessel mit Wasser versorgt, und das Heizelement werden aktiviert.

2 Grüne Kontrollampe.

Wenn diese leuchtet, steht die Maschine unter Strom (Hauptschalter eingeschaltet).

3 Kaffeeausgabeschalter.

Wählschalter mit 2 Positionen mit Kontrollampe (Mod. S24-S26-MIDI/CD-TECNA/CD-SYSTEM/CD):

durch das Einschalten, die Kontrollampe leuchtet, wird der Kaffee augegeben; durch das Ausschalten, die Kontrollampe leuchtet nicht mehr, wird die Kaffeeausgabe unterbrochen.

4 Elektronische Tastatur für die Kaffeeausgabe.

5 Tasten mit Kontrollampe (Modelle S27-TECNA/DE-MIDI/DE-SYSTEM/DE):

A Eine Sekunde lang die Taste drücken, die Kontrollampe leuchtet auf, die Taste wieder loslassen; es wird ein Espresso zubereitet. Die Kontrollampe erlischt wenn der Vorgang beendet ist.

B Eine Sekunde lang die Taste drücken, die Kontrollampe leuchtet auf, die Taste wieder loslassen; es wird ein Kaffee zubereitet. Die Kontrollampe erlischt wenn der Vorgang beendet ist.

C Eine Sekunde lang die Taste drücken, die Kontrollampe leuchtet auf, die Taste wieder loslassen; es werden zwei Espresso aus demselben Gruppe zubereitet. Die Kontrollampe erlischt wenn der Vorgang beendet ist.

D Eine Sekunde lang die Taste drücken, die Kontrollampe leuchtet auf, die Taste wieder loslassen; es werden zwei Kaffees aus demselben Gruppe zubereitet. Die Kontrollampe erlischt wenn der Vorgang beendet ist.

E Eine Sekunde lang die Taste drücken, die Kontrollampe leuchtet auf, die Taste wieder loslassen; die Dauerbrühung wird aktiviert. E in e Sekunde lang die Taste drücken, die Kontrollampe erlischt, die Taste wieder loslassen; die Dauerbrühung wird unterbrochen.

Um eine Dosierung, welche mit den Tasten A-B-C-D gestartet wurde, zu unterbrechen, die Taste E solange drücken, bis die entsprechende Kontrollampe erlischt.

5 Schalthebel für die Kaffeeausgabe

Für die Kaffeeausgabe den Hebel einrasten und herunterdrücken.

6 Heißwasser Auslauflanze (Modelle S24-S26-MIDI/CD).

Absperrhahn: zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn drehen.

7 Heißwasserschalter (Modelle TECNA-SYSTEM/CD)

Wählschalter mit 2 Positionen mit Kontrollampe: durch das Einschalten, die Kontrollampe leuchtet, wird das heiße Wasser ausgegeben; durch das Ausschalten, die Kontrollampe leuchtet nicht mehr, wird die Ausgabe von heißem Wasser unterbrochen.

8 Drucktaste für eine dosierte Heißwassermenge (Modelle S27-TECNA/DE-MIDI/DE-SYSTEM/DE). Eine Sekunde lang die Taste drücken, die Kontrollampe leuchtet auf; es wird eine Dosis Heißwasser ausgegeben.

9 Dampfauslauflanze.

Absperrhahn: zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn drehen.

10Drucktaste zur Dampfausgabe (Modelle DE/H TS) Siehe Anweisungen auf Punkt 8.3.

11 Orange Kontrollampe (Modell S24).

Das Aufleuchten dieser Kontrollampe zeigt an, daß der Wasserbehälter leer ist und die Maschine demnach ihren Betrieb einstellt. Blaue Kontrollampe (Modell S26).

Das Aufleuchten dieser Kontrollampe zeigt an, daß das Heizelement für die Erwärmung des Wassers im Heizkessel eingeschaltet ist.

12Drucktaste zur manuellen Wasserauffüllung (Modell SYSTEM)

Solange diese Taste gedrückt wird füllt sich der Heizkessel mit Wasser.

13Absperrhahn Gaszufuhr mit Ventil (Modelle mit Gasheizung).

Geöffnet: vertikale Position; Geschlossen: im Uhrzeigersinn um 90° drehen.

14Piezoelektrischer Druckknopf (Modelle mit Gasheizung).

Federknopf: diesen ganz eindrücken um den Funken auszulösen, der das Gas entzündet.

7.2. Kontrollinstrumente Abb.8

15Manometer mit Nadelanzeiger auf Zifferblatt, Gradeinteilung und farbigen Anzeigenfeldern (Modell SYSTEM ausgeschlossen).

Visuelle Kontrolle des Drucks im Heizkessel.

16Manometer mit Nadelanzeiger auf Zifferblatt, Gradeinteilung und farbigen Anzeigenfeldern (Modell SYSTEM).

Visuelle Kontrolle des Drucks im Heizkessel und der Pumpe.

17 Niveauanzeiger mit Angabe von Minimum und Maximum (Modelle SYSTEM). Visuelle Kontrolle des Wasserniveaus im Heizkessel.
18 Grüne Kontrollampe (Modelle SYSTEM ausgeschlossen) Wenn die Kontrollampe leuchtet, ist das Wasserniveau über dem Minimum.
19 Orange Kontrollampe (Modelle SYSTEM ausgeschlossen) Wenn die Kontrollampe leuchtet, ist das Wasserniveau unter dem Minimum die automatische Niveauangleichung ist in Funktion.

Wenn die Kontrollampe jedoch nicht wieder ausgeht, bedeutet dies, daß die Niveauangleichung nicht stattgefunden hat. Kontrollieren Sie, ob der Wasserzufuhrhahn geöffnet ist, andernfalls die Maschine sofort ausmachen und den Kungendienst benachrichtigen

20Kontrollfenster (Modelle mit Gasheizung). Visuelle Kontrolle über das Anzünden und Funktionieren der Flamme des Gasbrenners.
21 Schalter zum Einschalten der Kaffeetassenerwärmung (Option).

7.3. Inbetriebnahme

Modell S24 Abb.9

• Den Deckel zum Wasserbehälter öffnen und überprüfen, ob der Wasserenthärter 22 am Ende des im Behälter befindlichen Schlauchs 23 angebracht ist;
• Überprüfen, daß sich die Luftfalle 24 am richtigen Ort befindet;

Wenn sich die Luftfalle nicht an der richtigen Stelle befindet, kann sich die Maschine nicht aufheizen und einen eventuellen Wassermangel im Behälter nicht richtig anzeigen.

• Zwei Liter Wasser in den Behälter einfüllen und den Deckel wieder schließen;
• Den Hauptschalter 1/1 betätigen; der Heizkessel wird gefüllt und das Heizelement beginnt das Wasser zu erwärmen;
• Abwarten bis der richtige Betriebsdruck erreicht wird, d.h. wenn die Nadel des Manometers 15 Abb. 8 sich auf dem grünen Feld befindet und die Maschine ihr thermisches Gleichgewicht erreicht hat.

Modell S26 - S27 Abb.8

● Den Wasserzufuhrhahn 2 Abb.6 öffnen;
- Den Hauptschalter 1/1 Abb.8 betätigen; der Heizkessel wird gefüllt und das Heizelement beginnt das Wasser zu erwärmen;
- Abwarten bis der richtige Betriebsdruck erreicht wird, d.h. wenn die Nadel des Manometers 15 Abb. 8 sich auf dem grünen Feld befindet und die Maschine ihr thermisches Gleichgewicht erreicht hat.

Modelle MIDI - TECNA - SYSTEM Abb.8

● Den Wasserzufuhrhahn 2 Abb.6 öffnen;
- Den Hauptschalter 1 Abb.8 gegen Uhrzeigersinn auf Position 1 drehen; die Pumpe wird aktiviert und der Heizkessel gefüllt;
- Wenn der Füllstand erreicht ist, schaltet die Pumpe ab. Danach den Hauptschalter 1 nach rechts auf 2 drehen, um die Wassererhitzung im Boilereinzuschalten. Anschließend alle einzelnen Gruppen betätigen, bis an diesen jeweils Wasser austritt.
- Abwarten bis der richtige Betriebsdruck erreicht wird, d.h. wenn die Nadel des Manometers 15 oder 16 Abb. 8 sich auf dem grünen Feld befindet und die Maschine ihr thermisches Gleichgewicht erreicht hat.

Modelle SYSTEM Gasheizung Abb.8

● Den Wasserzufuhrhahn 2 Abb.6 öffnen;
● Den Gashahn 3 in Abb.6 öffnen;
- Den Hauptschalter 1 Abb.8 im Gegen Uhrzeigersinn auf Position 1 drehen; die Pumpe wird aktiviert und der Heizkessel gefüllt;
- Wenn das Wasserniveau erreicht ist, wird die Pumpe disaktiviert. Im Uhrzeigersinn den Hauptschalter 1 Position 2 drehen;

- Den Gashahn 13 Abb.8 in die vertikale Position drehen, wobei der eingebaute Knopf gedrückt bleiben muß. Gleichzeitig den piezoelektrischen Druckknopf 14 mehrmals drücken bis der Funken das Gas entflammt (diesen Vorgang über das Fenster 20 Abb.8 verfolgen). Den Knopf des Gashahns 13 ungefähr 30 Sekunden gedrückt halten damit die Flamme anbleibt.

Wenn die Flamme ausgeht, muß der Vorgang wiederholt werden.

Wenn die Flamme nicht angeht, keine weiteren Versuche unternehmen und den Gashahn mit einer Drehung um 90° im Uhrzeigersinn schließen.

- Abwarten bis der richtige Betriebsdruck erreicht wird, d.h. wenn die Nadel des Manometers 14 Abb. 7 sich auf dem grünen Feld befindet und die Maschine ihr thermisches Gleichgewicht erreicht hat.

Modelle SYSTEM le Abb.8

Espresso-Kaffee-Maschine mit mechanischen Bruehgruppen und mit Festdosierung.

Druecken Sie den Gruppenbetaetigungshebel (5) nach unten, bis zur Erreichung der niedrigen Stellung. Warten Sie auf das Antroepfeln des Kaffees in die Tasse, dann betaetigen Sie den Hebel nur anfangs, darauf lassen Sie ihn von selbst nach oben steigen. Um 2 Kaffee zu machen, wiederholen Sie dieses Verfahren ein zweites Mal.

Sicherheitshalber ist es ratsam, den Hebel durchaus nicht nach unten zu druecken, wenn es keinen gemahlenen Kaffee in dem an der Gruppe angehakten Filterträger gibt.

Alle Maschinen sind mit einem Tassenwärmer ausgestattet, auf dem die Tassen gelagert und vorgewärmt werden.

Gut vorgewärmte Tassen sind die beste Gewähr für einen warmen und cremigen Kaffee.

8.1. Zubereitung von Kaffee

• Den Filterträger von der Brühgruppe aushaken und auf die betreffende Schublade klopfen, um die Kaffeesätze aus dem Filter zu entleeren (aufpassen, daß der Filter nicht beschädigt wird);
• Je nach Bedarf einen Filter für 1 oder 2 Kaffees verwenden;
• Den Filter mit der vorgesehenen gemahlenen Kaffeemenge füllen und mit dem Stampfer glattdrücken;
  ● Eventuell zurückgebliebenes Kaffeepulver vom Filterrand entfernen;

Auf dem Filterrand zurückgebliebenes Kaffeepulver beeinträchtigt das perfekte Schließen zwischen Dichtung und Filter und kann zu Wasser- oder Kaffeesatz-verlust führen.

• Den Filterträger in der Brühgruppe fest einhaken;
  ● Die Tassen unter die Auslauftüllen stellen und die Ausgabe über die Tasten 3 oder 4, je nach Modell, Abb.8 aktivieren;
• Nach Beendigung der Kaffeebrühung muß der Filterträger bis zur neuen Betätigung an der Brühgruppe angeschlossen bleiben.

Während der Ausgabe besonders auf die warmen Bestandteile der Maschine, wie Brühgruppen, Heißwasser- und Dampfauslau-flanzen achten. Um Verletzungen zu vermeiden, nie die Hände unter den Brühgruppen und Lanzen lassen, wenn die Maschine in Betrieb ist.

Für einen guten Kaffee ist es wichtig, daß die Mahleinstellung einer Kaffeebrühung zwischen 25-30 Sekunden entspricht. Bei zu großer Mahlung werden helle und leichtere Kaffees mit wenig Creme ausgegeben, während starke und dunkle Kaffees ohne Creme mit einer feineren Mahlung zubereitet werden. Einen wohlschmeckenden Kaffee erhalten Sie mit der richtigen Dosierung (ca. 6 gr.) von gleichmäßig und frisch gemahlenen Kaffeebohnen (dazu ist eine Kaffeemühle mit scharfen Mühlsteinen erforderlich). Frisch gemahlener Kaffee ist eine grundsätzliche Bedingung für einen guten Kaffee, denn die Bohnen verlieren schnell ihr Aroma und werden ranzig. Deshalb nur die benötigte Menge Kaffeebohnen mahlen.

8.2. Zubereitung von Cappuccino Abb.11 (augeschlossen DE/H TS)

• Mit Espresso-Kaffee eine Tasse Cappuccino zubereiten.
  ● Verwenden Sie einen hohes und schmales Gefäß und füllen Sie es bis zur Hälfte mit Milch;
  ● Das Gefäß unter die Lanze 1 halten und zwar so, daß die Spritzdüse den Gefäßboden berührt;
• Den Dampfhahn öffnen und das Gefäß niedriger halten und so neigen, daß sich die Spritzdüse direkt unter der Milchoberfläche befindet;
• Nun das Gefäß fortwährend nach oben und unten bewegen, so daß die Spritzdüse abwechselnd von der Oberfläche in die Milch eintaucht. Diese Bewegung einige Sekungen lang wiederholen bis die Milch gut schäumt;
• Den Aufschäumhahn schließen und Milch in die Tasse geben.

Nach Beendigung die Auslauflanze mit einem sauberen Schwamm oder Tuch reinigen um das Antrocknen von Milchresten zu vermeiden. Vorsicht, die Lanze ist heiß und kann Verbrennungen verursachen.

8.3. Zubereitung von warmen Getränken Abb.8

● Die Dampfauslauflanze in das zu erwärmende Getränk eintauchen;
- Den Dampfhahn 9 oder 10 Abb.8 stufenweise öffnen; der brodelnde Dampf erwärmt die Flüssigkeit und bringt sie auf die gewünschte Temperatur;
- Dem Dampfhahn schließen, wenn die gewünschte Temperatur erreicht ist.

Nach Beendigung die Auslauflanze mit einem sauberen Schwamm oder Tuch reinigen um das Antrocknen von Milchresten zu vermeiden. Vorsicht, die Lanze ist heiß und kann Verbrennungen verursachen.

Versionen DE/H TS/LE

• Verwenden Sie einen hohes und schmales Gefäß und füllen Sie es bis zur Hälfte (mindestens ein halber Liter Flüssigkeit);
  ● Das Gefäß unter die Auslauflanze halten und zwar so, daß die Spritzdüse den Gefäßboden berührt;
  ● Die Dampfausgabetaste 10 Abb.8 drücken;
  ● Die Dampfausgabe wird automatisch gestoppt, wenn die vorprogrammierte Temperatur erreicht worden ist;
• Um die Erwärming manuell fortzusetzen, muß man die Dampftaste gedrückt halten.

Die vorprogrammierte Erwärmungsphase kann immer durch Druck auf die Dampfausgabetaste unterbrochen werden.

Damit die Temperatur immer gleich bleibt, die Auslauflanze und den Temperaturfühler, der auf der Lanze montiert ist, immer gut reinigen. Die Reinigung muß sofort nach Gebrauch mit einem sauberen und etwas angefeuchteten Tuch ausgeführt werden.

Die temperatur kann durk den Installateur zwischen 54° (130°F) und 85° (185°F) programmiert werden. Die Einstellung ist für beide Auslauflanzen gleich.

Die maximale Ausgabezeit darf in allen Fällen die 5 Minuten Grenze nicht überschreiten.

Dieser Vorgang sollte durch den Benutzer mit größer Vorsicht ausgeführt werden, da der Dampf sofort mit aller Kraft aus der Auslauflanze strömt, wenn die Dampfausgabetaste gedrückt wird. Die Hände während der Dampfausgabe nie unter die Auslauflanze halten.

8.4. Zubereitung von Tee, Kamillentee, usw. .

• Das Gefäß unter die Wasserauslauflanze halten, die Wasserausgabetaste gemäß dem Modell Abb. 8 drücken. Wenn die gewünschte Wassermenge erreicht ist, den Schalter ausmachen;
  ● Das gewünschte Produkt hinzufügen.

Versionen S27 und DE

Bei diesen Modellen wird das Wasser bereits in bestimmten Mengen ausgegeben (siehe Einstellung Heißwassermenge unter Paragraph 9). Um heißes Wasser in gewünschter Dosis zu erhalten wie folgt vorgehen:

● Die Ausgabetaste 4-E Abb.8 mindestens 4 Sekunden lang gedrückt halten und die Drucktaste dann loslassen; die Maschine gibt ununterbrochen Wasser aus (Dauerbrühung).
- Wenn die gewünschte Wassermenge erreicht ist, erneut auf den Drucktaste E drücken um die Ausgabe zu stoppen.

Bei der automatischen Ausgabe von dosiertem heißen Wasser kann die Ausgabe immer durch Druck auf die Drucktaste E unterbrochen werden.

Bei enthärtetem Wasser erhalten die Getränke gewöhnlich eine dunklere Färbung; wünscht man eine hellere Färbung, frisches nicht enthärtetes Wasser vom Wassernetz entnehmen und dies wie unter Punkt 8.3. beschrieben erwärmen.

9. EINSTELLUNGEN UND ABMESSEN DER DOSIERUNGEN (bei den dafür vorgesehenen Modellen)

9.1. Modelle S27 - MIDI DE - TECNA DE - SYSTEM DE

Bei den Modellen mit elektronischer Kontrolle kann die Kaffee- und Wasserausgabe-menge eingestellt werden.

9.1.1. Dosiereinstellungen

Bei den S20 Maschinen kann die Einstellung der Ausgabemenge von Kaffee und Heißwasser über die Kaffeetasten oder Heißwassertasten ausgeführt werden.

1 Die Taste E einer beliebigen Tastatur ungefähr 8-10 Sekunden gedrückt halten bis die Heißwasserausgabe der Brühgruppe beendet ist und die Kontrollampe für die Dauerausgabe der ersten Tastatur links anfängt zu blinken;
2 Für eine genaue Einstellung der Kaffeemenge, müssen 1 oder 2 Kaffee vorbereitet werden;
3 Den Filterträger (mit dem gemahlenen Kaffee) unter die linke Brühgruppe stellen und die Tasse unter das Kaffeeauslaufrohr;
4 Die gewünschte Taste drücken (z.B. Taste A für eine kleine Tasse);
5 Wenn die gewünschte Kaffeemenge ausgegeben ist, die Stop-Taste E drücken. Die Ausgabe wird unterbrochen und der Mikroprozessor speichert die gewählte Dosis;
6 Erneut die Taste E betätigen, die Kontrollampe erlischt und die Maschine wird die gewählte Dosis in ihrem Speicher beibehalten;
7 Die korrekte Programmierung durch die Vorbereitung eines Kaffees überprüfen.

Wenn noch weitere Dosen (B-C-D) abgeändert werden müssen, bei Punkt 5 angekommen, die Vorgänge 3-4-5 für jede Dosis jeweils wiederholen, wobei immer ein neuer Kaffee vorbereitet werden muß. Dann den Punkt 6 ausführen und zum Schluß, wie unter Punkt 7 beschrieben, alle abgeänderten Dosen überprüfen.

Wenn keine Abänderungen der bereits eingestellten Dosen vorgenommen werden müssen, kann die Programmierung als abgeschlossen betrachtet werden. Wenn man hingegen die Dosierung einer anderen Brühgruppe abändern möchte (1-2-3-4 Dosen) wie unter Punkten 1-7 beschrieben vorgehen, jedoch nur die Tastatur der dazugehörigen Brühgruppe betätigen.

9.1.2. Einstellung der Heißwasser-Menge

Wie folgt vorgehen:

1 Die Taste E einer beliebigen Tastatur ungefähr 8-10 Sekunden gedrückt halten bis die Heißwasserausgabe der Brühgruppe beendet ist und die Kontrollampe für die Dauerausgabe der ersten Tastatur links anfängt zu blinken. Die Maschine ist nun bereit die Abänderung auszuführen.
2 Die Tasse oder das Gefäß unter das Wasserauslaufrohr halten.
3 Die Ausgabetaste 8 betätigen.
4 Wenn die gewünschte Menge ausgegeben ist, erneut die Taste 8 drücken. Die Ausgabe wird unterbrochen und der Mikroprozessor speichert neu gewählte Dosis.
5 Wenn der Vorgang beendet ist, die Taste E betätigen, die Kontrollampe erlischt und die Maschine wird die gewählte Dosis in ihrem Speicher beibehalten.
6 Die korrekte Programmierung durch die Ausgabe von dosiertem heißen Wasser überprüfen.

ACHTUNG!

Wenn keine Abänderungen der bereits eingestellten Dosis vorgenommen werden muß, wie folgt vorgehen:

● Die Heißwasser-Ausgabetaste 8 mindestens 4 Sekunden lang gedrückt halten; beim Loslassen der Taste gibt die Maschine ununterbrochen Wasser aus (Dauerbrühung);
- Um die Ausgabe manuell zu unterbrechen, erneut die Taste 8 drücken wenn die gewünschte Dosis erreicht ist.

Wenn man die Ausgabe von dosiertem heißen Wasser unterbrechen möchte, die Taste 8 drücken

10. WARTUNG

Wartungsarbeiten müssen bei ausgeschalteter und abgekühlter Maschine vorgenommen und der Stecker muß immer herausgezogen werden. Bestimmte Arbeiten können jedoch nur ausgeführt werden, wenn die Maschine in Betrieb ist.

Für die Säuberung der Maschine keine Metall- oder Schmirgelwerkzeuge wie Metallwolle, Metallbürsten, Nadeln, usw. und Reinigungsmittel verwenden, sondern nur einen feuchten Lappen oder Schwamm.

Wo verlangt, sollten spezielle Reinigungsmittel für Kaffeemaschinen verwendet werden, die in Fachgeschäften erhältlich sind.

10.1. Tägliche Wartung

Ein sauberes Tuch oder einen Schwamm (wenn möglich aus Leinen oder Baumwolle) verwenden.

● Das Gehäuse sorgfältig reinigen. Für die Reinigung der Edelstahlteile in Satinierrichtung wischen.
- Kaffeebeläge von Filterträgern 1 und Filtern 2 entfernen und alles mit heißem Wasser abspülen um die Fettreste zu lösen.
● Die Duschen und die Dichtungen der Brühgruppen reinigen.
- Die Druck- und Heißwasserauslauflanzen reinigen, die Spritzdüsen überprüfen und eventuell von Wasserstein befreien (Bei der Reinigung die Spritzdüsen nicht verformen oder beschädigen).
● Die Sprühköpfe und die Dichtungen der Ausgabebaugruppen unter Verwendung der entsprechenden mitgelieferten Bürste reinigen.
- Die Filterhalterungen entfernen, die Filter und die Klammer zur Befestigung des Filters aus der Maschine ausbauen, mit der Bürste die Verkrustungen aus Kaffee entfernen und alle Teile unter warmem Wasser spülen, um die Fettablagerungen zu lösen.

10.2. Wöchentliche Wartung

Die Maschine muß unter Druck stehen.

• Den Blindfilter auf den Filterträger montieren, einen Löffel Reinigungspulver für Kaffeemaschinen einfüllen und den Filterträger an die Brühgruppe anschließen, die gesäubert werden muß.
  ● Die Kaffeetaste der Brühgruppe ca. 30 Sekunden drücken.
• Die Ausgabe mehrfach aus- und wieder einschalten, bis klares Wasser aus dem Ablaßröhrchen der Gruppe ausfließt.
• Den Filterträger entfernen, den Blindfilter herausnehmen und einen normalen Filter montieren. Den Filterträger wieder an die Brühgruppe anschließen und die Ausgabe mehrmals unterbrechen und aktivieren um die Brühgruppe zu spülen.
• Einen Kaffee vorbereiten um einen eventuellen unangenehmen Beigeschmack zu verhindern.

Modell S24

Wartungsarbeiten müssen bei ausgeschalteter und abgekühlter Maschine vorgenommen und der Stecker muß immer herausgezogen werden.

• Den Deckel des Wasserbehälters entfernen;
  ● Die Luftfalle 24 und den Wasserenthärter 22 Abb.9 entfernen;
• Den Wasserbehälter herausnehmen, entleeren und reinigen;
• Den Wasserbehälter gut ausspülen und wieder montieren;
• Die Luftfalle und den Wasserenthärter wieder montieren;
• Den Behälter mit sauberem Wasser füllen und den Deckel schließen.

Wenn sich die Luftfalle nicht an der richtigen Stelle befindet, kann die Maschine sich nicht aufheizen und einen eventuellen Wassermangel im Behälter nicht richtig anzeigen.

Modell S24 - S26 - MIDI CD

Die Heißwasser-Ausgabetaste betätigen und das ganze Wasser ablassen;

● Die Heißwasser-Ausgabetaste betätigen und das ganze 6 Wasser ablassen;
- Den Heißwasserhahn schließen und der Wasserbehälter wie unter Punkt 7.3 beschrieben wieder neu füller

Modell SYSTEM CD - LE

Die Maschine muß unter Druck stehen.

● Das Wasser durch Betätigung des Heißaserschalters 7 aus dem Heizkessel ablassen (ungefähr 4 Liter);

- Für den erneuten Gebrauch der Maschine sollten Sie abwarten, daß die Maschine das thermische Gleichgewicht wiederlangt hat.

Modelle S27 - MIDI DE - SYSETM DE

Die Maschine muß unter Druck stehen.

Bereiten Sie einen Behälter mit einem Fassungsvermögen von mindestens 2 Litern (4 Liter bei den Modellen SYSTEM) und halten Sie diesen unter die Heißwasseraislaufanze.

● Die Drucktaste 8 zum Ausgabebeginn mindestens 4 Sekunden lang drücken; nach dem Loslassen führt die Maschine eine Dauerbrühung durch;
- Sobald 2 Liter Wasser (4 Liter bei den Modellen SYSTEM) entnommen worden sind, erneut auf die Taste drücken, um die Brühung zu unterbrechen.
- Für den erneuten Gebrauch der Maschine sollten Sie abwarten, daß die Maschine das thermische Gleichgewicht wiedererlangt hat.

Reinigung von Filtern und Duschen

Diese Arbeit muß bei ausgeschalteter und abgekühlter Maschine vorgenommen werden

• Vier Beutel m. Waschpulver (Kodex 69000124) in einem Nirostastahlgefäss oder Kunststoff, Glas in einem Liter kochendem Wasser auflösen. WICHTIG IST, DASS DAS GEFÄSS NICHT AUS ALUMINIUM ODER EISEN IST.
• Filter ausbauen und mit den Filterhaltern mindestens 20/30 Minuten (besser eine Nacht) in diese Lösung legen.
• Danach aus der Reinigungslösung entfernen und gut mit fließendem Wasser nachspülen.
  ● Das Tassenstützgitter 1 Abb.13 entfernen, die darunter liegende Wasserauffangschale herausnehmen und reinigen.

● Die Abflußwanne 1 Abb.13 kontrollieren und reinigen; den eventuellen Satzschlamm mit einem Teelöffel entfernen.

10.3. Periodische Wartung

Modellen TECNA CD - TECNA DE

Genügt es das Kesselwasser nur gelegentlich auszutauschen, da der Economiser nicht das Kesselwasser zur Heißwasserherstellung verwendet.

10.3.1. Wechsel des Kesselwassers

Der Austausch muß durch Fachpersonal ausgeführt werden.

• Die Maschine ausschalten und abwarten, bis im Kessel kein Druck mehr vorhanden ist (der Zeiger des Manometers muß auf "0" stehen);

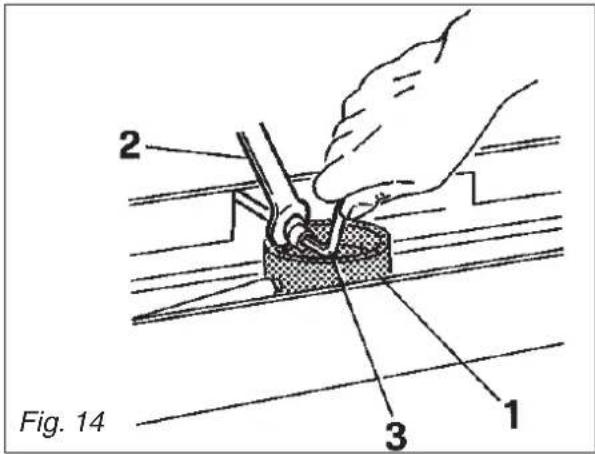

• Mit einem Schlüssel 1 den Anschluß 2 Abb.14, welcher sich über der Abflußwanne befindet, festhalten und gleichzeitig die Inbusschraube 4 um höchstens drei Umdrehungen lösen;
  ● Abwarten, bis das ganze Wasser abgelaufen ist und die Schraube 4 wieder anziehen;
  ● Nun den Kessel wieder auffüllen (siehe Paragraph 7.3)

10.3.3. Regenerierung

Modell S24

Diese Arbeit muß bei ausgeschalteter und abgekühlter Maschine vorgenommen und der Stecker muß immer herausgezogen werden.

Der sich im Wasserbehälter befindliche Enthärter muß nach dem Verbrauch von 15 Litern Wasser (errechnet auf Grund von Proben mit Wasserhärte von 35° f.H.), oder wenigstens einmal im Monat, regeneriert werden.

• Eine Salzsole in einem Wasserglas mit 3 Teelöffeln Salz (das Salz muß sich gut aufgelöst haben) vorbereiten;
• Den Wasserbehälter entleeren wie unter Punkt 10.2 beschrieben;

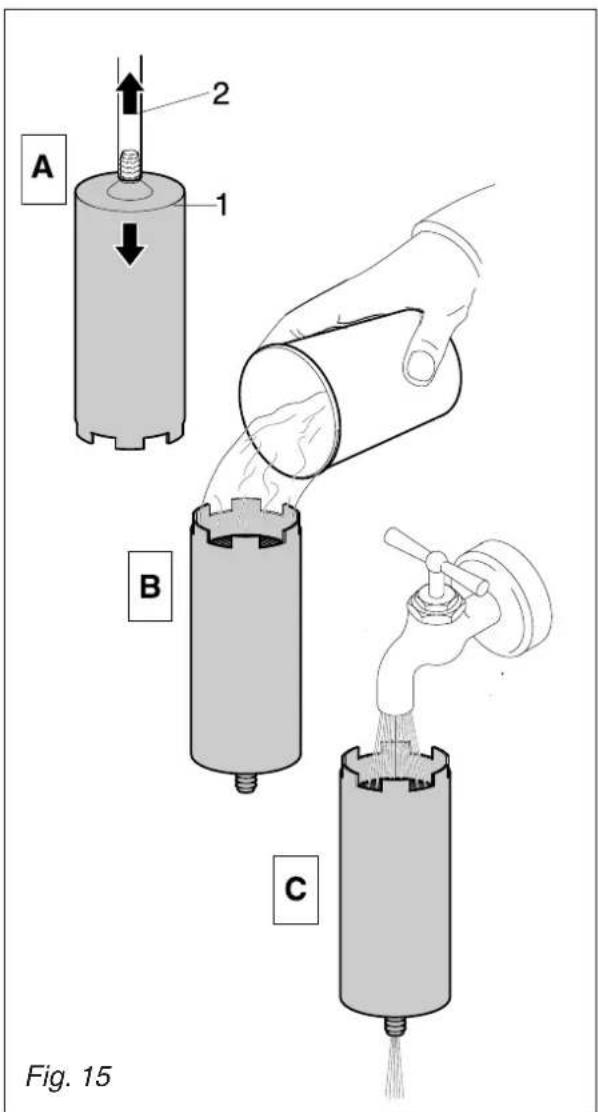

• Den Wasserenthärter 1 Abb.15 aus dem Gummischlauch 2 herausnehmen und umdrehen;

● Die vorbereitete Salzsole in den Filter gießen und durch den Harz frei ablaufen lassen;
- Ungefähr 5 Minuten abwarten, den Wasserenthärter zum Nachspülen unter fließendes Wasser halten. Sobald das aus dem Wasserenthärter fließende Wasser nicht mehr salzig ist, sind die Harze regeneriert und der Wasserenthärter ist wieder einsatzfähig;
- Den Wasserenthärter wieder mit dem Gummischlauch verbinden und im Behälter anbringen;
- Zur Inbetriebnahme der Maschine nach der Regenerierung den Angaben unter Paragraph 7.3 folgen.

Wasserenthärter DP2 - DP4

Die Regenerierung des Wasserenthärters muß termingerecht gemäß der nachfolgenden Tabelle erfolgen:

DP2

nr.1 Regenerierung pro Monat bei 500 Kaffees/Tag nr.2 Regenerierungen pro Monat (n°1 alle 15 Tage) bei 1000 Kaffees/Tag

DP4

nr.1 Regenerierung pro Monat bei 1000 Kaffees/Tag nr.2 Regenerierungen pro Monat (N°1 alle 15 Tage) bei 2000 Kaffees/Tag

Diese Tabelle wurde für eine Wasserhärte von 25 Grad französische Härte aufgestellt.

Für den Gebrauch beiliegende Anweisung beachten.

11. VERSION DES AUTOMATEN MIT ZUSÄTZLICHER GASHEIZUNG

ACHTUNG

Die Installation des Automaten, Einstell- und Anpassarbeiten auf den Gastyp müssen von ausgebildeten Fachleuten erfolgen.

Der Automat wird werksseitig so eingerichtet, eser mit Flüssiggas (GPL) gespeist werden kann. So befindet sich an dem Gasregelhahn (1) die ausgehender Tabelle hervorgehende Düse:

Model	Thermo-Nennleistung	GPLG30 - 29 mbar	ErdgasG20 - 20 mbar
2-3 Gr.	2,5 KW(2150 Kcal/h.)	75 102

Der Regelhahn der Hauptluftklappe (2) wurde mit der Indexraste "GPL" in Höhe der Feststellschraube (3) gekennzeichnet.

Die Flammenregelung (Min./Max.) erfolgt je nach Gas-Produkt.

Sollte der Automat mit einem anderen Gastyp gespeist werden, muss die Düse gemäss der Tabelle gewechselt und der Regelhahn der Hauptluft (2) muss bei Erdgas auf die Indexraste "N" in Höhe der Feststellschraube (3) stehen.

Dazu muss die Feststellschraube (3) erst gelockert und dann nach dem Drehen des Regelhahns der Hauptluft (2) wieder angezogen werden.

Der Anschluss an die Gasleitung, vom Gasausschalthahn, der im Lokal vorhanden sein muss, zum an Automaten installierten Ventilhahn muss gemäss den geltenden Vorschriften mit einem flexiblen Schlauch oder einem steifen, geglühtem Kupferrohr erfolgen.

In ersten Fall muss ein Schlauchhalter, der mit einer Zweikegel-Dichtung sowie mit der zur Lieferung gehörenden Blockiermutter dicht an den Ventilhahn geschlossen werden.

Im zweiten Fall muss das geglühte Kupferrohr mit Zweikegeldichtungen und Blockiermuttern direkt an den Ventilhahn geschlossen werden.

Nachdem der Automat an die Gasleitung geschlossen und der Kessel gemäss den Anweisungen aus dem BETRIEBS-UND WARTUNGS-Handbuch mit Wasser gefüllt wurde, kann der Brenner wie folgt eingeschaltet werden:

● Gashahn öffnen.
- Handgriff des Ventilhahns drücken; 90° in Gegenuhrzeigersinn drehen und gedrückt halten. Gleichzeitig muss der Piezozündungs-Knopf ein oder mehrmals bis sich der Brenner einschaltet gedrückt werden (es erscheint ein Zündfunke).
- Nach ca. 20 Sekunden kann der Handgriff des Ventilhahns losgelassen werden und der Brenner ist eingeschaltet (die Flamme ist an dem Guckfenster an der hinter der Ausgabegruppe liegenden Tafel sichtbar).

HINWEIS:

Sollte die Zündung nicht erfolgen ist es ratsam keinen weiteren Versuch vorzunehmen, sondern Ventilhahn-Handgriff loszulassen; prüfen ob der Zündfunke an Brenner in Ordnung ist und deren Länge ca. 5 mm beträgt.

Sollte sich die Flamme bei Loslassen des Handgriffs ausstellen, müssen die Position des Thermoelements und der angeschlossene Steuerkreis geprüft werden.

Die Flamme muss leuchtend hellblau sein; sollte das nicht der Fall sein muss die Hauptluftklappe (2) so geregelt werden, bis das Ergebnis erzielt wird.

Abwarten bis der Automat den Eichdruck erreicht hat. Andernfalls kann der Druck an dem Gas-Druckwächter, an welchem sich zwei Regelschrauben befinden, geregelt werden.

Die längere Regelschraube (4) dient zum Regeln des Betriebsdrucks des Heizkessels und die andere (5) dient zum Regeln des Mindestdrucks.

Wenn der Automat unter Druck steht Mindestdruck an Schraube (4) kontrollieren; Gegenmutter lockern und solange drehen bis diese freigegeben ist (Hauptgasleitung geschlossen). Jetzt muss kontrolliert werden, ob die Flamme in ihrer Funktion als Pilotflamme auf klein angezündet bleibt.

Sollte die Flamme zu hoch sein, kann die Regelung an der Schraube (5) durch leichtes Drehen in Uhrzeigersinn erfolgen; natürlich muss erst die Gegenmutter gelockert werden. Sollte die Flamme zu niedrig sein und demzufolge ausgehen, muss die Schraube (5) in Gegenuhrzeigersinn, bis eine niedrige aber sicherflackende Flamme erzielt wird, geregelt werden. Wenn die Flamme einwandfrei auf das Minimum geregelt wurde Schraube festhalten und mit Gegenmutter blockieren.

Schraube (4) in Uhrzeigersinn drehen bis die richtige Flammenhöhe erzielt wurde und abwarten bis der Heizkessel den eingestellten Betriebsdruck erreicht hat. Sollte die Flamme vor Druckerreichen abfallen, Schraube (4) aufschrauben: Sollte sich die Flamme bei einem höheren Druck kleiner stellen, muss die Schraube zugeschrauben werden.

Betrieb ein oder zweimal durch Druckablassen an Dampfhahn kontrollieren; jetzt Schraube (4) feststellen und mit Gegenmutter blockieren.

12. AUSSER BETRIEB SETZEN

A - Zeitweilig

● Die Maschine reinigen und die Wartung ausführen;
● Das Speisekabel aufrollen und mit einem Klebeband an der Maschine befestigen;
● Die Maschine zudecken, an einem trockenen und vor Witterungseinflüssen geschützten Ort und außerhalb der Reichweite von Kindern oder unbefähigten Personen lagern.

Nur ein Fachmann sollte die Maschine von den Versorgungsnetzen abtrennen.

B - Endgültig

- Gehen Sie wie unter Punkt A beschrieben vor. Darüber hinaus sollten Sie das Speisekabel durchschneiden, die Maschine mit Karton, Polystyrol oder anderem Material verpacken und diese laut den geltenden Bestimmungen entsorgen.

13. STÖRUNGEN UND ABHILFE

Kontrollen, die durch den Benutzer ausgeführt werden können. Dafür den Stecker aus der Steckdose entfemen. Bei allen anderen Störungen oder nicht aufgeführten Schwierigkeiten, den Netzstecker ziehen und nicht versuchen, den Schaden selbst zu beheben. Wenden Sie sich direkt an ausgebildetes Fachpersonal.

A) Die Maschine geht nicht an:
- Prüfen Sie, ob der Stecker in der Steckdose steckt;
- Versichern Sie sich, daß der Strom nicht ausgefallen ist und daß der Leitungsschutzschalter und der Hauptschalter eingeschaltet sind;
- Kontrollieren Sie den Zustand Stecker und das Kabel. Im Falle eines Defekts wenden Sie sich sofort zum Austausch an das zuständige Fachpersonal.

B) Wasser unter der Maschine:
- Vergewissern Sie sich, daß Ablauf der Wasserauffangwanne nicht verstopft ist;

C) Langsame Brühung:
- Den Zustand von Filtern und Duschen überprüfen.
- Kontrollieren, ob der Kaffee zu fein gemahlen ist.

D) Unregelmäßige Dampfausgabe: - Vergewissern Sie sich, daß die Spritzdüsen der Auslauflanze nicht verstopft sind;

ITALIANO 5-26

F FRANCAIS 27-48

D DEUTSCH 49-70

GB ENGLISH 71-92

E ESPAÑOL 93-114

SCHEMI ELETTRICI

SCHEMAS ELECTRIQUES

SCHALTPLANE

WIRING DIAGRAMS 115-123

ESQUEMAS ELECTRICOS

D Eigentumsrecht Vorbehalt.

Der teilweise oder gesamte Nachdruck dieses Handbuches, ohne schriftliche Genehmigung der Fa. RANCILIO SPA ist verboten.

Die firma RANCILIO behält sich vor, eventuell notwendige Änderungen jederzeit durchzuführen.
