Produkttyp	Wäschetrockner
Marke	Electrolux
Modell	EDH3498RDE
Fassungsvermögen	8 kg
Trocknungsart	Wärmepumpenkondensator
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch	169 kWh
Geräuschpegel	66 dB(A)
Abmessungen (H x B x T)	850 x 596 x 650 mm
Gewicht	45 kg
Trommelvolumen	118 L
Anzahl Trockenprogramme	14
Sensor-Trocknung	Ja
Rückwärtstrommeln	Ja
Startzeitvorwahl	Ja (bis zu 20 h)
Knitterschutzfunktion	Ja
Kindersicherung	Ja
Display	LED
Selbstreinigender Kondensator	Ja
Wärmepumpentechnologie	Ja
Filtertyp	Flusenfilter + Kondensatorfilter
Stromversorgung	220-240 V / 50 Hz
Energieverbrauch pro Zyklus (Volllast)	1,70 kWh
Trockenzeit (Volllast)	140 min
Garantie	2 Jahre

Häufig gestellte Fragen - EDH3498RDE ELECTROLUX

Wie installiere ich den Wäschetrockner?

Stellen Sie den Trockner auf eine stabile, ebene Oberfläche. Sorgen Sie für ausreichende Belüftung um das Gerät. Schließen Sie das Netzkabel an eine geerdete Steckdose an. Bei Wärmepumpenmodellen ist keine externe Belüftung erforderlich. Detaillierte Installationsschritte finden Sie in der Bedienungsanleitung.

Wie oft sollte ich den Flusenfilter reinigen?

Reinigen Sie den Flusenfilter nach jedem Trocknungszyklus. Entfernen Sie den Filter, spülen Sie ihn unter fließendem Wasser ab und trocknen Sie ihn gründlich, bevor Sie ihn wieder einsetzen. Ein verstopfter Filter verringert die Effizienz und kann eine Brandgefahr darstellen.

Was bedeutet der selbstreinigende Kondensator?

Der selbstreinigende Kondensator spült den Wärmetauscher am Ende jedes Zyklus automatisch, um eine optimale Trocknungsleistung zu erhalten. Dennoch wird eine regelmäßige manuelle Reinigung gemäß Bedienungsanleitung empfohlen.

Kann ich Wolle oder empfindliche Stoffe in diesem Trockner trocknen?

Ja, der EDH3498RDE verfügt über ein spezielles Wollprogramm für maschinenwaschbare Wollartikel. Verwenden Sie eine niedrige Temperatureinstellung und beachten Sie die Pflegeetiketten. Trocknen Sie empfindliche Textilien nicht zu stark.

Warum dauert der Trocknungszyklus länger als erwartet?

Mögliche Ursachen sind: überladene Trommel, verstopfter Flusenfilter oder Kondensator, hohe Restfeuchte in der Kleidung oder niedrige Raumtemperatur. Überprüfen und reinigen Sie die Filter, reduzieren Sie die Beladung und sorgen Sie für ausreichende Belüftung.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste 'Kindersicherung' (oder eine bestimmte Tastenkombination) 3–5 Sekunden lang gedrückt, bis die Kontrollleuchte aufleuchtet. Wiederholen Sie den Vorgang zum Deaktivieren. Genaue Anweisungen finden Sie in der Bedienungsanleitung.

Was soll ich tun, wenn der Trockner einen Fehlercode anzeigt?

Häufige Fehlercodes sind E10 (Wasserbehälter voll) oder E40 (Kondensator verstopft). Leeren Sie den Wasserbehälter, reinigen Sie den Kondensator und starten Sie neu. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Electrolux Kundendienst.

Wie kann ich den Energieverbrauch senken?

Verwenden Sie das Programm 'Eco' für optimale Effizienz. Trocknen Sie immer volle Ladungen (aber nicht überladen). Reinigen Sie die Filter regelmäßig. Verwenden Sie die höchste Schleuderzahl Ihrer Waschmaschine, um überschüssiges Wasser vor dem Trocknen zu entfernen.

Ist der EDH3498RDE für den Einbau geeignet?

Ja, dieses Modell ist für den Einbau oder die freistehende Aufstellung geeignet. Sorgen Sie für ausreichende Luftzirkulation um den Trockner. Die Mindestabstände sind in der Bedienungsanleitung aufgeführt.

Welche Ersatzteile sind für diesen Trockner erhältlich?

Häufige Ersatzteile sind Flusenfilter, Kondensatorfilter, Türdichtungen, Riemen und Heizelemente. Original Electrolux-Teile können bei autorisierten Händlern oder auf der offiziellen Website bestellt werden.

BEDIENUNGSANLEITUNG EDH3498RDE ELECTROLUX

1. SICHERHEITSHINWEISE....22
2. SICHERHEITSANWEISUNGEN....25
3. GERÄTEBESCHREIBUNG......26
4. BEDIENFELD....27
5. PROGRAMMÜBERSICHT....28
6. OPTIONEN....30
7. EINSTELLUNGEN....32
8. VOR DER ERSTEN INBETRIEBNAHME....34
9. TÄGLICHER GEBRAUCH.... 34
10. TIPPS UND HINWEISE.... 35
11. REINIGUNG UND PFLEGE.... 36
12. FEHLERSUCHE....38
13. TECHNISCHE DATEN.... 40

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden: Modell, Produktnummer (PNC), Seriennummer.

Diese Informationen finden Sie auf dem Typenschild.

⚠️ Warnungs-/ Sicherheitshinweise

i Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

1. ⚠ SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

- Lesen Sie bitte die mitgelieferte Anleitung.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG!

Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen.

- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

- Alle Verpackungsmaterialien von Kindern fernhalten.

- Alle Reinigungsmittel von Kindern fernhalten.

- Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken-Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

- Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier, das dem des Gerätes gegenüber liegt und eine vollständige Öffnung der Gerätetür verhindert, aufgestellt werden.

• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden) dürfen nicht von einem Teppichboden blockiert werden.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

- Der Raum, in dem das Gerät aufgestellt wird, muss gut belüftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten stammen, die mit Brennstoffen arbeiten.

• Die Abluft darf nicht über denselben Abzug abgeleitet werden, durch den der Dunstabzug von mit Gas oder sonstigen Brennstoffen betriebenen Geräten gewährleistet wird. (falls zutreffend)

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder

einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

- Beachten Sie die maximale Beladungsmenge von 9 kg (siehe Kapitel „Programmtabelle“).

- Verwenden Sie das Gerät nicht, wenn es mit Industriechemikalien gereinigt wurde.

- Wischen Sie die um das Gerät ggf. angesammelten Flusen weg.

- Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.

- Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

- Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.

- Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke und Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

- Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.

- Entfernen Sie alle Gegenstände, wie Feuerzeuge und Streichhölzer, aus den Taschen.

- Wenn Sie die Trockentrommel vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

- Der letzte Teil eines Trockenprogramms findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.

- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35°C steigen kann.
• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.
• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.
• Das Gerät darf ausschließlich stehend transportiert oder umgesetzt werden. Die Geräterückseite muss gegen die Wand zeigen.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen waagerecht aus.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

Das Gerät muss geerdet sein. Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft. Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Nur für GB und Irland. Das Gerät besitzt einen Netzstecker mit einer 13 A Sicherung. Muss die Sicherung im Netzstecker ausgetauscht werden, setzen Sie eine 13 A Sicherung des Typs ASTA (BS 1362) ein.
• Das Gerät entspricht den EWG-Richtlinien.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.
• Beschädigte Wäschestücke mit Wattierungen oder Füllungen dürfen nicht im Gerät getrocknet werden.
• Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett.
• Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Das Kondenswasser/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.

• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.
• Trocknen Sie keine tropfnassen Wäschestücke im Trockner.

2.4 Innenbeleuchtung

WARNUNG!

Verletzungsgefahr.

• Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in den Lichtstrahl zu blicken. • Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht für die Raumbeleuchtung.
• Für den Austausch der Innenbeleuchtung wenden Sie sich bitte an den Kundendienst.

2.5 Reinigung und Pflege

WARNUNG!

Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden

3. GERÄTEBESCHREIBUNG

Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

2.6 Kompressor

WARNUNG!

Das Gerät könnte beschädigt werden.

- Das Kompressorsystem des Wäschetrockners ist mit einem speziellen Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

2.7 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

1 Behälter 2 Bedienfeld 3 Innenbeleuchtung 4 Gerätetür 5 Hauptfilter 6 Taste zum Öffnen der Wärmetauschertür 7 Luftschlitze 8 Schraubfüße 10 Wärmetauscherabdeckung 11 Taste zum Verriegeln der Wärmetauscherabdeckung 12 Typenschild

9 Zugangstür zum Wärmetauscher

Die Einfülltür kann vom Benutzer an der gegenüberliegenden Seite angebracht werden. So kann die Wäsche in einigen Fällen einfacher eingelegt und entnommen werden (siehe separate Broschüre).

4. BEDIENFELD

1 Programmwahlschalter 2 Dryness (Trockengrad) Touchpad 3 Reverse Plus (Reverse Plus) 🕒 Touchpad 4 Display 5 Time (Zeit) Touchpad 6 Delay (Zeitvorwahl) Touchpad 7 Buzzer (Summer) Touchpad 8 Anti-crease (Knitterschutz) Touchpad 9 ▷ Start/Pause (Start/Pause) Touchpad 10 Touchpad Verlängerte Trockenzeit +

11 Touchpad Verringerte Trockenzeit —

12 MyFavourite+ Touchpad

13 Taste Ein/Aus ①

Berühren Sie mit dem Finger den Touchpad-Bereich, in dem das entsprechende Symbol oder der Name der gewünschten Option angezeigt wird. Tragen Sie beim Bedienen des Bedienfelds keine Handschuhe. Achten Sie darauf, dass das Bedienfeld immer sauber und trocken ist.

4.1 Kontrolllampen

Kontrolllampen Beschreibung
###	Trockenphase
	Abkühlphase
	Knitterschutzphase
	Kondensator

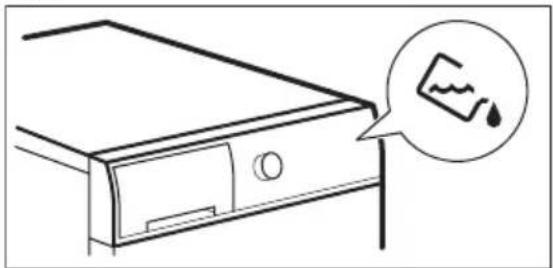

	Wasserbehälter

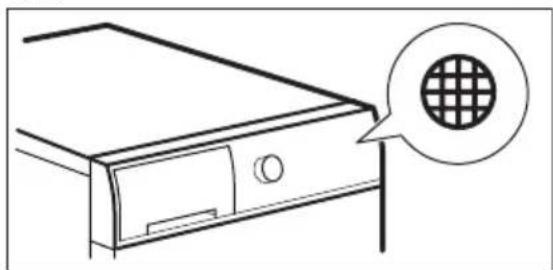

	Filter
	Zeitvorwahl
	Kindersicherung
	Signaltöne
	Reverse Plus
	Extra Leise
	Trockengrad
	Textzeile
	Programmdauer
	Dauer des zeitgesteuerten Trocknens
	Dauer der Zeitvorwahl

5. PROGRAMMÜBERSICHT

Programme Beladung						Beladung (max.)1)/Pflege-symbol
	Cotton (Koch-/	Trocken),+,2		ad:rooa[O34D]	[ktra Dry (Extra Trocken + (Schranktrocken) (Bügeltrocken) 3)
[WAS3][WXTX]	Synthetic (Pflege-	Trocken),+	[HAB0][72DD]	ad:rooa[BYC4](B30Z8)	[ktra Dry (Extra Trocken + (Schranktrocken) 3), (Bügeltrocken)3)	3,5	[3DG7]
[6XXX]	Sports (Sportklei-	Dünrofa wird		lei der	[e Sportkleidung aus Mikyester, die nicht gebügelt	2 kg	[20CA]	[303C][TZZA][4WWA]

Programme Beladung		Beladung (max.)1)/Pflege-symbol
Duvets (Daunen)	Zum Trocknen von 1-2 Bettdecken und Kopfkissen (mit Feder-, Daunen- oder Synthetikfüllung).	3 kg/ [IMAGE]
Drying Rack (Trockenkorb)4)	Nur zum Trocknen von Sportschuhen mit dem Trockenkorb (Näheres entnehmen Sie der separaten Gebrauchsanleitung für den Trockenkorb).	1 kg (oder 1 Paar Sportschuhe)
Wool (Wolle)5)	Wolltextilien. Sanftes Trocknen von waschbaren Wolltextilien. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät.	1 kg
Rapid (Schnell)	Zum Trocknen von Koch-/Buntwäsche und pflegeleichten Textilien bei niedriger Temperatur.	2 kg/
Cottons Extra Silent (Koch-/Buntwäsche Extra Leise)	Sanftes Trocknen von Baumwollwäsche bei minimaler Geräuschentwicklung. Das Programm kann nachts verwendet werden.Trockengrad: Extra Dry (Extra Trocken), Cupboard Dry+ (Schranktrocken +), Cupboard Dry (Schranktrocken)	9kg/ [CG&T]
Jeans (Jeans)	Freizeitkleidung wie Jeans oder Sweat-shirts mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten).	9kg/
Silk (Seide)	Zum Trocknen von Seide mit Warmluft und sanfter Bewegung.	1 kg/
Easy Iron (Leichtbügeln)	Pflegeleichte Textilien, die nur leicht gebügelt werden müssen. Das Trocknungsergebnis kann je nach Gewebeart unterschiedlich ausfallen. Schütteln Sie jedes Wäschestück leicht aus, bevor Sie es in das Gerät legen. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät und hängen Sie sie auf Kleiderbügel.	1 kg (oder 5 Hemden)/ [IMAGE]
Time Drying (Zeitgesteuertes Trocknen)	Bei diesem Programm können Sie die Option Time (Zeit) verwenden, und die Programmdauer einstellen.	9kg/ [IMAGE]
Refresh (Auffrischen)	Auffrischen von Textilien nach längerer Lagerung.	1 kg

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche. 2) Das Cotton (Koch-/Buntwäsche) Cupboard Dry (Schranktrocken)-Programm ist das „Standardprogramm für Baumwolle“ und eignet sich zum Trocknen von normaler, feuchter Baumwollwäsche und ist in Bezug auf den Energieverbrauch zum Trocknen feuchter Baumwollwäsche das effizienteste Programm. 3) Nur für Prüfinstitute: Standardprogramme für Prüfungen sind im Dokument EN 61121 angegeben. 4) Nur mit Trockenkorb (Standardzubehör oder optional, je nach Modell). 5) Das Programm Wolle dieses Wäschetrockners wurde von der Woolmark Company geprüft und anerkannt. Dieses Programm eignet sich zum Trocknen von Kleidungsstücken aus Wolle, die mit dem Hinweis „Handwäsche“ versehen sind, jedoch ausschließlich dann, wenn diese zuvor mit einem von Woolmark anerkannten Handwäsche-Programm gewaschen wurden, und bei der Trocknung die Herstelleranleitung befolgt wird. 1780SW13W. 6) Berühren Sie das Touchpad P Others (Sonstiges) wiederholt, bis das gewünschte Programm im Display angezeigt wird

6. OPTIONEN

6.1 Time (Zeit)

Diese Option kann ausschließlich für das Time Drying (Zeitgesteuertes Trocknen) Programm verwendet werden. Sie können eine beliebige Programmdauer von mindestens 10 Minuten bis höchstens 2 Stunden einstellen. Die Dauer sollte entsprechend der zu trocknenden Wäschemenge eingestellt werden.

Empfohlen wird das Einstellen einer kurzen Dauer für kleinere Wäschemengen oder einzelne Wäschestücke.

6.2 Anti-crease (Knitterschutz)

Verlängert die standardmäßige Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 60 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten. Während der Knitterschutzphase kann die Wäsche aus dem Gerät entnommen werden.

6.3 Dryness (Trockengrad)

Mit dieser Funktion kann die Wäsche stärker getrocknet werden. Es stehen 4 Optionen zur Verfügung:

• Extra Dry (Extra Trocken)
• Cupboard Dry+ (Schranktrocken+) (nur für Baumwolle) • Cupboard Dry (Schranktrocken)
• Iron Dry (Bügeltrocken)

6.4 Reverse Plus (Reverse Plus)

Zum sanften Trocknen empfindlicher und temperaturempfindlicher Textilien (z. B. Acryl, Viskose). Mit dieser Funktion kommt die Wäsche beinahe knitterfrei aus der Maschine. Für Textilien mit dem Symbol

auf dem Etikett.

6.5 Zeitwahl für Trocknen mit Trockenkorb

Diese Option kann ausschließlich für das Programm mit Trockenkorb verwendet werden. Sie können eine beliebige Programmdauer von mindestens 30 Minuten bis höchstens 4 Stunden einstellen. Die Dauer sollte entsprechend der zu trocknenden Wäschemenge eingestellt werden.

Empfohlen wird das Einstellen einer kurzen Dauer für kleinere Wäschemengen oder einzelne Wäschestücke.

6.6 Buzzer (Summer)

Sie hören einen Signalton:

• am Programmende
• zu Beginn und am Ende der Knitterschutzphase
• bei einer Unterbrechung des Programms

Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

Die Option Buzzer (Summer) kann für alle Programme eingestellt werden.

6.7 MyFavourite+

Wenn Sie bei der ersten Inbetriebnahme des Geräts MyFavourite+ drücken, leuchtet im Display ein Hinweis auf, dass der Speicher leer ist. Nach mehrmaliger Benutzung können die am häufigsten verwendeten Programme vom Gerät automatisch gespeichert werden.

Mit diesem Touchpad können Sie eines der 3 am häufigsten verwendeten Trockenprogramme einstellen.

• Berühren Sie MyFavourite+ einmal, um Ihr bevorzugtes Programm Nr. 1 einzustellen
• Berühren Sie MyFavourite+ zweimal, um Ihr bevorzugtes Programm Nr. 2 einzustellen
• Berühren Sie MyFavourite+ dreimal, um Ihr bevorzugtes Programm Nr. 3 einzustellen

6.8 Tabelle der Optionen

Programme1)
Cotton (Koch-/Buntwäsche)	■■
Synthetic (Pflegeleicht)	■■■
[C03A] Sports (Sportkleidung)	■
Drying Rack(Trockenkorb)	■
Rapid (Schnell)	■
Duvets (Daunen)
Wool (Wolle)
		Others (Sonstiges)
Cottons Extra Silent(Koch-/BuntwäscheExtra Leise)	■■
Jeans (Jeans)	■
Silk (Seide)	■
Easy Iron (Leichtbü-geln)	■
Time Drying (Zeitges-teuertes Trocknen)	■■
Refresh (Auffrischen)	■

1) Sie können zusammen mit dem Programm eine oder mehrere Optionen wählen. Drücken Sie zum Ein- oder Ausschalten der Optionen das zugehörige Touchpad.

7. EINSTELLUNGEN

7.1 Funktion „Kindersicherung“

Durch Wählen dieser Funktion wird das Gerät gegen ein versehentliches Bedienen bei laufendem Betrieb gesichert, zum Beispiel wenn Kinder mit dem Gerät spielen. Der Programmwahlschalter und alle Touchpads sind verriegelt.

Nur die Taste „Ein/Aus“ bleibt aktiv.

Einschalten der Kindersicherung:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Touchpads (A) und (D) gleichzeitig gedrückt. Die Anzeige Kindersicherung leuchtet.

Die Anzeige Kindersicherung leuchtet.

Die Funktion Kindersicherung kann während des laufenden Programmbetriebs ausgeschaltet werden. Halten Sie dieselben Touchpads wie zum Einschalten der Option gleichzeitig gedrückt, bis die Anzeige der Funktion Kindersicherung erlischt.

7.2 Sprache

Ändern der Sprache:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Tasten (B) und (C) gleichzeitig gedrückt, bis die zuvor eingestellte Sprache im Display angezeigt wird.
4. Berühren Sie das Touchpad + oder —, um die gewünschte Sprache einzustellen.
5. Berühren Sie das Touchpad (E), um die Einstellung zu speichern.

7.3 Einstellen des Restfeuchtegrads der Wäsche

Ändern des werkseitig eingestellten Restfeuchtegrads:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Tasten (A) und (B) gleichzeitig gedrückt.

Eine der folgenden Kontrolllampen wird aufleuchten:

• [0] höchster Trocknungsgrad • stärkerer Trocknungsgrad • voreingestellter Trocknungsgrad

1. Drücken Sie die Taste (E) wiederholt, bis die Kontrolllampe des gewünschten Grads leuchtet.
2. Zur Bestätigung der Einstellung halten Sie die Tasten (A) und (B) ca. 2 Sekunden lang gleichzeitig gedrückt.

7.4 Anzeige des Wasserbehälters

Standardmäßig ist die Anzeige des Wasserbehälters aktiv. Sie leuchtet am Ende eines Programms auf oder wenn der Wasserbehälter geleert werden muss.

Wenn der Bausatz zur Ableitung des Kondenswassers (zusätzliches Zubehör) installiert ist, wird das Wasser automatisch aus dem Behälter abgepumpt. In diesem Fall empfehlen wir, die Anzeige für den Wasserbehälter auszuschalten. Informationen zu den verfügbaren Zubehörteilen finden Sie in der mitgelieferten Broschüre.

Ausschalten der Anzeige Wasserbehälter:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Touchpads (J) und (I) gleichzeitig gedrückt.

Auf dem Display wird eine der beiden Konfigurationen angezeigt:

• Die Anzeige 📄 ist aus, und die Anzeige ____ leuchtet. Die Anzeige des Wasserbehälters ist ausgeschaltet. Nach ca. 4 Sekunden erlöschen die beiden Anzeigen.

• Die Anzeigen 📄 und __1 leuchten. Die Anzeige des Wasserbehälters ist eingeschaltet. Nach ca. 4 Sekunden erlöschen die beiden Anzeigen.

8. VOR DER ERSTEN INBETRIEBNAHME

Führen Sie vor der erstmaligen Inbetriebnahme des Geräts die folgenden Schritte aus:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.
• Beladen Sie die Trommel mit feuchter Wäsche und starten Sie ein kurzes Programm (z. B. 30 Minuten).

Zu Beginn eines Trockengangs (in den ersten 3-5 Min.) ist der Geräuschpegel möglicherweise etwas höher. Dieser wird vom Kompressoranlauf erzeugt, was auch bei folgenden, mit einem Kompressor ausgestatteten Geräten normal ist: Kühl- und Gefrierschränke.

9. TÄGLICHER GEBRAUCH

9.1 Starten eines Programms ohne Zeitvorwahl

1. Bereiten Sie die Wäsche vor und füllen Sie die vorbereitete Wäsche in das Gerät.

ACHTUNG!

Stellen Sie beim Schließen der Tür sicher, dass die Wäsche nicht zwischen der Tür und der Gummidichtung eingeklemmt ist.

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein. Im Display wird die Programmdauer angezeigt.
3. Berühren Sie Start/Pause (Start/Pause). Das Programm wird gestartet.

8.1 Sprache

Sie können die Sprache jederzeit wieder ändern (siehe Kapitel Einstellungen).

Wenn Sie das Gerät zum ersten Mal einschalten, wird im Display die standardmäßig eingestellte Sprache angezeigt. Sie können diese Voreinstellung bestätigen oder eine andere Sprache einstellen. So stellen Sie eine andere Sprache ein:

1. Berühren Sie das Touchpad oder —, um die gewünschte Sprache einzustellen.
2. Berühren Sie das Touchpad Start/Pause, um die Auswahl zu speichern.

9.2 Starten des Programms mit Zeitvorwahl

1. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.
2. Berühren Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitvorwahl im Display angezeigt wird.

Der Programmstart kann um mindestens 30 Minuten bis höchstens 20 Stunden verzögert werden.

1. Berühren Sie das Touchpad Start/Pause (Start/Pause). Die ablaufende Zeit wird im Display angezeigt. Nach Ablauf der Zeitvorwahl wird das Programm gestartet.

9.3 Ändern eines Programms

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten.
3. Wählen Sie das Programm.

9.4 Am Programmende

Am Ende eines Programms passiert Folgendes:

• Es ertönt ein unterbrochener Signalton. • Die Kontrolllampe ☐ leuchtet. • Die Kontrolllampe Start/Pause (Start/Pause) leuchtet.

Der Gerätebetrieb wird ca. weitere 30 Minuten in der Knitterschutzphase fortgeführt.

Dadurch werden Wäschefalten beseitigt.

Sie haben die Möglichkeit, die Wäsche vor dem Ablauf der Knitterschutzphase aus dem Gerät zu nehmen. Für optimales Endergebnis empfehlen wir jedoch, die Knitterschutzphase möglichst vollständig durchzuführen.

10. TIPPS UND HINWEISE

10.1 Vorbereiten der Wäsche

• Schließen Sie die Reißverschlüsse.
• Wenn Sie Bettbezüge trocknen, knöpfen Sie diese zu.
• Binden Sie sämtliche losen Gürtel oder Bänder (z.B. von Schürzen) zusammen, bevor Sie ein Programm starten.
• Entfernen Sie alle Gegenstände aus den Taschen.
• Drehen Sie Wäschestücke mit Baumwollfutter auf links. Achten Sie darauf, dass sich das Baumwollfutter immer außen befindet.
• Wir empfehlen, die zu trocknende Gewebeart bei der Programmeinstellung zu berücksichtigen.

Am Ende der Knitterschutzphase passiert Folgendes:

• Die Kontrolllampe leuchtet. • Die Kontrolllampe Start/Pause (Start/Pause) erlischt.

1. Drücken Sie die Taste Ein/Aus, um das Gerät auszuschalten.
2. Öffnen Sie die Gerätetür.
3. Entnehmen Sie die Wäsche.
4. Schließen Sie die Gerätetür.

Am Ende eines Programms muss der Filter stets gereinigt und der Wasserbehälter geleert werden.

9.5 Auto Off Funktion

Um den Energieverbrauch zu senken, wird das Gerät über diese Funktion in folgenden Fällen automatisch ausgeschaltet:

• Wenn innerhalb von 5 Minuten nach dem Einschalten des Geräts kein Programm gestartet wird.
• 5 Minuten nach Programmende.
• Bunte und helle Textilien sollten nicht zusammen getrocknet werden. Kräftige Farben können abfärben.
• Achten Sie auf die Auswahl von geeigneten Programmen für Trikotwäsche und Strickwaren, um das Einlaufen der Wäsche zu verhindern.
• Achten Sie darauf, dass das Gewicht der Wäsche nicht das in der Programmübersicht angegebene Höchstgewicht überschreitet.
• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie das Pflegeetikett der Textilien.

Pflegeetikett Beschreibung

Kann im Trockner getrocknet werden.

Pflegeetikett Beschreibung
	Kann auch bei höheren Temperaturen im Trockner getrocknet werden.
	Kann nur bei niedriger Temperatur im Trockner getrocknet werden.
	Kann nicht im Trockner getrocknet werden.

11. REINIGUNG UND PFLEGE

11.1 Reinigen des Siebs

1.2.

1) Bei Bedarf können Sie auch warmes Leitungswasser und eine Bürste und/oder einen Staubsauger zum Reinigen des Filters verwenden.

11.2 Leeren des Wasserbehälters

1.2.

Wasserbehälter kann als

destilliertes Wasser (z. B. zum

Dampfbügeln) verwendet

werden. Bevor Sie das

Wasser weiterverwenden, sollten Sie das Kondensat filtern, um

Schmutzrückstände zu entfernen.

11.3 Reinigen des Wärmetauschers

1.2.

11.4 Reinigen der Trommel

WARNUNG!

Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheabweiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

ACHTUNG!

Verwenden Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel.

11.5 Bedienfeld und Gehäuse reinigen

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

ACHTUNG!

Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

11.6 Reinigen der Lüftungsschlitze

Benutzen Sie einen Staubsauger, um Flusen aus den Lüftungsschlitzen zu entfernen.

12. FEHLERSUCHE

Problem Mögliche Abhilfe

Das Gerät lässt sich nicht einschalten. Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.

Problem Mögliche Abhilfe
Kontrollieren Sie die Sicherung der Hausinstallation.
Das Programm startet nicht. Drücken Sie Start/Pause (Start/Pause).
Vergewissern Sie sich, dass die Tür geschlossen ist.
Die Gerätetür schließt nicht. Vergewissern Sie sich, dass der Filter ordnungsgemäß eingesetzt ist.
Stellen Sie sicher, dass die Wäsche nicht zwischen der Gerätetür und der Gummidichtung eingeklemmt ist.
Das Gerät bleibt während des Betriebs stehen.	Vergewissern Sie sich, dass der Wasserbehälter leer ist. Drücken Sie Start/Pause (Start/Pause), um das Programm erneut zu starten.
Im Display wird eine viel zu lange Programmdauer angezeigt.1)	Vergewissern Sie sich, dass das Wäsche-gewicht mit der Programmdauer übereinstimmt.
Vergewissern Sie sich, dass der Filter sauber ist.
Die Wäsche ist zu feucht. Schleudern Sie die Wäsche noch einmal in der Waschmaschine.
Vergewissern Sie sich, dass die Raumtemperatur nicht zu hoch ist.
Im Display wird eine viel zu kurze Programmdauer angezeigt.	Wählen Sie das Programm Time Drying (Zeitgesteuertes Trocknen) oder Extra Dry (Extra Trocken).
Im Display wirdErr angezeigt. Wenn Sie ein neues Programm einstellen möchten, schalten Sie das Gerät aus und wieder ein.
Vergewissern Sie sich, dass die gewählten Zusatzoptionen für das eingestellte Programm geeignet sind.
Im Display erscheint (z. B. E51). Schalten Sie das Gerät aus und wieder ein. Starten Sie ein neues Programm. Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

1) Nach spätestens 5 Stunden wird das Programm automatisch beendet.

Nicht zufriedenstellende Trocknungsergebnisse

- Sie haben ein falsches Programm gewählt.

• Der Filter ist verstopft.
• Der Wärmetauscher ist verstopft. • Das Gerät war überladen. • Die Trommel ist schmutzig.

- Der Leitfähigkeitssensor ist nicht richtig eingestellt.

• Die Lüftungsschlitze sind verstopft.

1. TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 600 x 600 mm (maximal 640 mm)
Max. Tiefe bei geöffneter Gerätetür 1090 mm
Max. Breite bei geöffneter Gerätetür 950 mm
Höhenverstellbar 850 mm (+ 15 mm - Fußeinstellung)
Trommelvolumen 118 Liter
Max. Fassungsvermögen 9 kg
Spannung 230 V
Frequenz 50 Hz
Notwendige Sicherung 4 A
Gesamte Leistungsaufnahme 900 W
Energie-Effizienzklasse	A++
Energieverbrauch 1)	2,28 kWh
Jährlicher Energieverbrauch 2)	259 kWh
Leistungsaufnahme im Ein-Zustand 0,50 W
Leistungsaufnahme im Aus-Zustand 0,50 W
Verwendungsart Haushalt
Zulässige Umgebungstemperatur +5 °C bis +35 °C
Die Schutzverkleidung gewährleistet einen IPX4Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.

1) Gemäß EN 61121; bei einer Beladung von 9 kg Baumwolle und einer Drehzahl von 1000 U/min.

2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung und vom Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hängt davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

13.1 Verbrauchswerte

Programm U/min / Restfeuchte	Trockenzeit	Energie-verbrauch
Cotton (Koch-/Buntwäsche) 9 kg
Programm U/min / Restfeuchte Trockenzeit		Energie-verbrauch
Cupboard Dry (Schranktrocken)	1400 U/min / 50% 175 Min. 2,00 kWh
1000 U/min / 60% 200 Min. 2,28 kWh
Iron Dry (Bügeltrocken)	1400 U/min / 50% 121 Min. 1,31 kWh
1000 U/min / 60% 138 Min. 1,49 kWh
Synthetic (Pflegeleicht) 3,5 kg
Cupboard Dry (Schranktrocken)	1200 U/min / 40 % 56 Min. 0,54 kWh
800 U/min / 50% 64 Min. 0,61 kWh

14. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.... 43
2. SICHERHEITSANWEISUNGEN.... 46
3. GERÄTEBESCHREIBUNG....47
4. BEDIENFELD....48
5. PROGRAMMTABELLE....49
6. OPTIONEN....51
7. EINSTELLUNGEN....53
8. VOR DER ERSTEN VERWENDUNG....55
9. TÄGLICHER BETRIEB....55
10. HINWEISE UND TIPPS....56
11. WARTUNG UND REINIGUNG....57
12. FEHLERBEHEBUNG....59
13. TECHNISCHE DATEN....61

MIT GEDANKEN AN SIE
