BEDIENUNGSANLEITUNG HSRM30000 ABUS

Rauchwarnmelder mit Hitzewarnfunktion

ABUS

Bedienungs-, Installations- und Wartungsanleitung Rauchwarnmelder mit Hitzewarnfunktion

User manual

Batteriestörungsmeldung 5

Montage 6

Klebemontage 6

Bohrmontage 6

Allgemeine Sicherheits- hinweise 7

Prüfung und Wartung 8

Lebensdauer des Gerätes 9

Mögliche Ursachen

für einen Störalarm 9

Gewährleistung 10

Bestimmungsgemäße

Verwendung 11

CE-Konformität 11

Haftungsausschluss 11

Haftungsbeschränkung 11

DANKE!

Wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen.

Dieser Heimrauchwarnmelder ist mit größter Sorgfalt entwickelt und hergestellt worden, um dazu beizutragen, dass Sie rechtzeitig auf die

Gefahr eines Brandes aufmerksam werden. Bitte lesen Sie diese Bedienungsanleitung vollständig und beachten alle Hinweise, weil somit die bestmögliche Handhabung des Gerätes erreicht wird.

Dieses Heft gilt als Bedienungs-, Montage- und Wartungsanleitung.

I. Aktivierungstaste

II. Rauch-Einlass-Lamellen

Abb. 1

IV. Prüf-und-Stopp-Taste abnehmbar

III. Magnet-Träger

INBETRIEBNAHME

Entfernen Sie bitte zuerst etwaige Aktivierungssicherungen (wie z.B. einen Splint) und stellen sicher, dass die Aktivierungssicherung nicht ins innere des Gerätes gelangt! Drücken Sie zuerst die Aktivierungs- taste (Abb. 1, I.) des Gerätes, die in der Grafik auf Seite 3 abgebildet ist. Diese Taste muss nach dem Ein- drücken mit dem Gehäuse des Gerätes abschließen. Zur Bestätigung, dass Ihr Rauchwarnmeldern nun aktiviert ist, ertönt nach der Aktivierung ein kurzer Prüfton. Dieser Prüfton wird wiederholt, wenn Sie die Prüf- und Stopp-Taste (IV.) drücken und dient Ihnen als Hinweis, dass das Gerät betriebsbereit ist.

FUNKTIONSWEISE

Hitzewarnfunktion löst aus:

- wenn oberhalb von 40°C die Temperatur um mehr als 4°C pro 80 Sekunden ansteigt.

• oder wenn mehr als 8 Sekunden lang über 60°C erreicht werden.
• Alarmton "Hitzewarnfunktion": Einfach-Piepser im Sekundenmodus.
• Alarmton "Rauch": Doppel-Piepser im Sekundenmodus.

STANDORTAUSWAHL

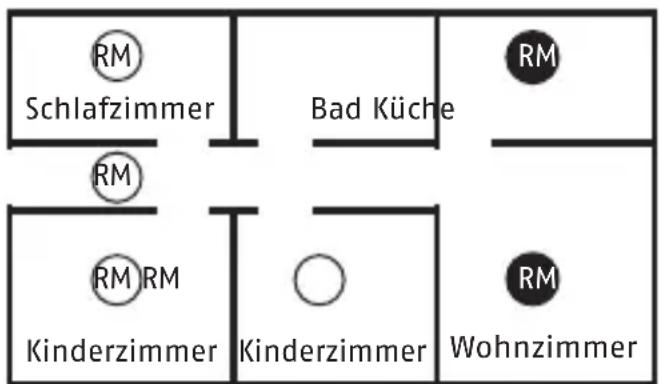

Abb. 2 Schlafzimmer Kinderzimmer Wohnzimmer Küche Heizungsraum Werkraum

RM Schlafzimmer Bad Küche RM RM Kinderzimmer Kinderzimmer RM Wohnzimmer

Rauchwarnmelder sollten als Mindestausstattung RM in allen Schlafräumen, Kinderzimmern und Fluren, die als Fluchtwege dienen, jeweils in der Raummitte ausschließlich an der Zimmerdecke (keine Wandmontage) installiert werden (Abb. 2). Wählen Sie den höchst gelegenen Montageort mit einem Mindestabstand von 50 cm zu umliegenden Wänden, Möbelstücken und Lampen. Eine optimale Ausstattung RM erreichen Sie, wenn die Geräte auch in allen übrigen Räumen sowie in den Treppenfluren installiert werden. Dieses Gerät ist auch für den Einsatz in Küchen (Brandherd Nummer eins!) geeignet.

In Waschräumen (Bad, Toilette etc.) ist ein Rauchwarnmelder in der Regel wegen der geringen Brandgefahr nicht erforderlich.

Bitte beachten Sie die Grafiken in dieser Anleitung!

Im Falle eines Brandes erkennt dieses Gerät frühzeitig den aufsteigenden Brandrauch und auch den damit verbundenen Temperaturanstieg im Raum. Um Sie rechtzeitig zu warnen, ertönt dann ein lauter Alarmton. Dieses Signal können Sie, sofern Sie einen ernsthaften Anlass zur Flucht ausschließen, vorübergehend (ca. 10 min) deaktivieren bzw. auch vor Auslösen des Alarmes unterdrücken, indem Sie die Prüf- und Stopp-Taste (Abb. 1, IV.) des Gerätes sanft andrücken. Gute Belüftung der Räume ist dann ratsam und wird der erneuten Alarmauslösung vorbeugen.

BATTERIESTÖRUNGSMELDUNG

Sofern ca. alle 90 Sekunden ein einfacher kurzer Hinweiston (Piep) abgegeben wird, ist die Batterie-Reserve erreicht. Sofern ca. alle 90 Sekunden ein zweifacher kurzer Hinweiston (Piep-Piep) abgegeben wird, kann das Gerät nicht länger die Verunreinigung der Detektionsoptik ausgleichen. Jeder Hinweiston lässt sich jeweils durch Betätigen der Prüf- und Stopp-Taste (Abb. 1, IV.) vorübergehend (24 Stunden) deaktivieren.

Wenn der Rauchwarnmelder einen der beiden zuvor beschriebenen Hinweistöne abgibt, kann das Gerät noch für maximal 60 Tage seine Warnleistung erbringen und sollte daher unbedingt vor Ablauf dieser verbleibenden 60 Tage ersetzt werden!

MONTAGE

Der RM 20 wird von einem Magnet-Träger gehalten. Es gibt zwei im Folgenden beschriebene Möglichkeiten, diesen Träger an der Decke zu befestigen. Bitte achten Sie darauf, dass der Magnet nur von einer Seite magnetisch anziehend wirkt.

KLEBEMONTAGE

Für eine Klebemontage des Gerätes darf ausschließlich der dem Produkt beiliegende Klebewerkstoff eingesetzt werden! Der Montageort muss fest, trocken und frei von Fett, Staub und losen Anstrichen etc. sein. Entfernen Sie, wie in Abbildung 3 gezeigt, den Informationsaufkleber und die Schutzfolie vom aufgetragenen Klebewerkstoff und drücken den Magnetträger für ca. 10 Sekunden fest an die Montageposition. Anschließend können Sie das Gerät auf den Magnetträger (Abb. 1, III.) aufsetzen. Die Endfestigkeit der Klebeverbindung wird nach ca. 72 Stunden erreicht.

Bohren Sie an der Montagepositon mit einem 6-mm-Bohrer ein Loch und führen Sie den beiliegenden 6-mm-Dübel in das Bohrloch ein. Nun führen Sie die beiligende 5-mm-Senkkopf-Schraube durch die Unterseite des dargestellten Magnet-Trägers (Abb. 4), so dass die Schraube beim Eindrehen in den Dübel einen ebenen Abschluss in dem Magnet

Träger fi ndet. Dazu die Schraube durch die perforierte Bohrung stechen. Die Schraube muss gänzlich in die dafür bestimmte Vertiefung des Magnet-Trägers eingedreht werden, um einen sicheren Halt des Gerätes zu erreichen! Die Schraube bitte nur so fest anziehen, dass sich der Magnetträger dabei nicht verformt/wölbt!

ALLGEMEINE SICHERHEITSHINWEISE

Rauchwarnmelder unterstützen dabei, Brände frühzeitig zu bemerken, können jedoch weder ein Feuer löschen, noch die Entstehung eines Brandes verhindern und auch nicht die Feuerwehr alarmieren. Rauchwarnmelder geben, wenn Gefahr

durch Brandgase besteht, einen lauten Alarmton ab, der Sie auf die Gefahr aufmerksam macht. Trotz größter Sorgfalt bei der Herstellung der Rauchwarnmelder besteht die Möglichkeit, dass eine Funktionsstörung auft reten und ein Gerät daher nicht oder nicht rechtzeitig den ggf. entstandenen Brand melden kann! Die üblichen Vorsichtsregeln im Umgang mit Feuer, brennbaren Materialien und technischen Geräten sind stets zu beachten!

Dieses Gerät ist ein geschlossenes System. Ein wie auch immer gearteter Eingriff in das Gerät hat neben dem Verlust jeglicher ggf. bestehender Gewährleistungen auch die Folge, dass das Gerät nicht mehr gemäß seiner Bestimmung eingesetzt werden kann und darf! Bitte öff nen Sie das Gerät auf keinen Fall, weil Ihnen daraus ein Verletzungsrisiko entstehen kann!

Ein Batteriewechsel ist nicht erforderlich und technisch ausgeschlossen. Bitte schützen Sie das Gerät, insbe-

sondere bei Renovierungsarbeiten, aber auch generell, vor Nässe, Kälte, Hitze, Feinstaub, Fett-, Nikotin- und Lackdämpfen sowie Anstrichmitteln wie beispielsweise Wandfarben, Klebstoffen und Schmutz jeglicher Art. Bei Renovierungs-, Bau- und Schleif-arbeiten sollte der Rauchwarnmelder durch leichten vertikalen Zug von dem Magnet-Träger (III.) gelöst und geschützt aufbewahrt werden. Nach Beendigung der Arbeiten denken Sie unbedingt daran, den Rauchwarnmelder wieder auf dem Magnet-Träger (III.) einzurasten!

BITTE BEACHTEN SIE UNBEDINGT: Nur wenn sich das Gerät an seiner vorgesehenen Montageposition befindet, unverschmutzt, unbe-

schädigt und aktiviert ist, kann es seine u.U. lebensrettende Warnleistung erbringen!

PRÜFUNG UND WARTUNG

Dieser Rauchwarnmelder prüft seine Funktionsbereitschaft einmal pro Minute selbstständig. Das Gerät regelt zudem die Empfindlichkeit seiner Detektionsoptik in Abhängigkeit von Umgebungseinflüssen automatisch nach. Sofern die Energiereserve des Rauchwarnmelders angebrochen ist oder die Detektionsoptik so sehr verunreinigt ist, dass eine weitere Nachregelung nicht mehr möglich ist, meldet das Gerät diese Zustände

Stopp: Alarm vorübergehend deaktivieren bzw. unterdrücken.

frühzeitig, so dass Ihnen ausreichend Zeit gegeben ist, den Rauchwarnmelder durch ein neues Gerät zu ersetzen. Bitte achten Sie unbedingt darauf, dass die Lufteinlässe am umlaufenden Rand des Rauchwarnmelders niemals durch Staub, Schmutz, Farbe oder Klebeband etc. beeinträchtigt werden! Um sicher zu stellen, dass das Gerät betriebsbereit ist, sollten Sie regelmäßig, mindestens einmal pro Monat, die Prüf- und Stopp-Taste (Abb. 1, IV.) drücken und so einen Probealarm auslösen (Abb. 5). Achten Sie dabei darauf, dass das Gerät unbeschädigt und fest an seinem Montageort angebracht ist, und die Raucheinlass-Lamellen (Abb. 1, II.) gänzlich frei von Fremdkörpern sind. Nützliche Hinweise zur regelmäßigen Wartung und der Wahl der optimalen Montageposition finden Sie auch in der Anwendungsnorm für Rauchwarnmelder DIN 14676.

LEBENSDAUER DES GERÄTES

Spätestens nach 12 Jahren ist der Rauchwarnmelder auszutauschen!

MÖGLICHE URSACHEN FÜR EINEN STÖRALARM

• Sehr starke Koch-, Wasser- und/oder Bratendämpfe sowie Raum-, Duft- und Insektenspray bzw. Blüten-, Bau-, Schleif- oder Feinstaub sind direkt in das Gerät gelangt.
• Extreme Temperaturschwankungen oder sehr starke elektromagnetische Strahlung wirken in der direkten Umgebung des Rauchwarnmelders auf das Gerät ein.

- Zigarettenrauch löst nur dann einen Alarm aus, wenn der Rauch aus unmittelbarer Nähe direkt oder in sehr extremer Konzentration in den Rauchwarnmelder gelangt. Um einen Störalarm des Rauchwarnmelders zu vermeiden, sollte das Gerät vor den hier benannten Umgebungseinflüssen geschützt werden.

- Ein oder mehrere sehr kleine Insekten bzw. andere Kleinstorganismen haben die Insektenschutz-Barrieren des Gerätes überwunden.

Hier kann eine vorsichtige Reinigung des Gerätes mittels eines Staubsaugers Abhilfe schaffen.

Beim Kochen oder bei starker Wasserdampfentwicklung in der Nähe des Rauchwarnmelders ist stets auf gute Belüftung der Räume zu achten. Ein Störalarm ist durch sanften Druck der Prüf- und Stopp-Taste (Abb. 1, IV.) und durch gutes Belüften der Räume abzustellen bzw. zu verhindern.

Bitte informieren Sie ihre Nachbarn über einen Störalarm, damit nicht unnötig die Feuerwehr alarmiert wird!

GEWÄHRLEISTUNG

• ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
• Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Falls nachweislich ein

Material oder Herstellungsfehler vorliegt, wird der Rauchwarnmeldern nach Ermessen des Gewährleistunggebers repariert oder ersetzt.

• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von zwei Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
- ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z. B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.
- Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Rauchwarnmelder der Original-Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.

- Sollten Sie an dem Rauchwarnmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß! Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

• Feuer- bzw. Rauchdetektion in privaten Haushalten
• Dieser Rauchwarnmelder besitzt eine Hitzewarnfunktion. Es ist jedoch kein Wärmemelder im Sinne der EN 54-5.
• Dieser Rauchwarnmelder ist nicht für den Einbau in bewohnbaren Freizeitfahrzeugen zugelassen.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist nach Direktive 89/106 EWG gemäß EN 14604:2005/AC:2008 als Bauprodukt geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhängige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht. Die Konformitätserklärung finden Sie unter www.abus.de

HAFTUNGSAUSSCHLUSS: ABUS, AUGUST BREMICKER SÖHNE KG (IM FOLGENDEN ABUS GENANNT) ÜBERNIMMT IM RAHMEN DER GELTENDEN GESETZLICHEN BESTIMMUNGEN KEINERLEI WEITERE EXPLIZITE ODER IMPLIZITE HAFTUNG. DIES ERSTRECKT SICH AUCH AUF JEGLICHE HAFTUNG BEZÜGLICH DER HANDELBARKEIT UND/ODER DER EIGNUNG FÜR BESTIMMTE ZWECKE IM RAHMEN JEGLICHER IMPLIZITER HAFTUNG, DIE DESSEN UNGEACHTET AUS GESETZLICHEN VORSCHRIFTEN BESTEHT, BESCHRÄNKEN SICH DIE GEWÄHRLEISTUNGEN AUF DIE DAUER DIESER GEWÄHRLEISTUNGEN.

HAFTUNGSBESCHRÄNKUNG: IHRE RECHTE BESCHRÄNKEN SICH AUF DIE REPARATUR ODER DEN ERSATZ DIESES PRODUKTES IM LIEFERZUSTAND. ABUS ÜBERNIMMT KEINE HAFTUNG FÜR JEGLICHE SPEZIELLE, BEILÄUFIG ENTSTANDENE ODER FOLGESCHÄDEN, INKLUSIVE, ABER NICHT BESCHRÄNKT AUF ENTSTANDENE ERTRAGSEINBUSSEN, GEWINNEINBUSSEN, EINSCHRÄNKUNGEN BEI DER VERWENDUNG DER SOFTWARE, VERLUST ODER WIEDERHERSTELLUNG VON DATEN, KOSTEN FÜR ERSATZEINRICHTUNGEN, AUSFALLZEITEN, SACHSCHÄDEN UND FORDE- RUNGEN DRITTER, INFOLGE VON U.A. AUS DER GEWÄHRLEISTUNG ERWACHSENDEN, VERTRAG- LICHEN, GESETZLICHEN ODER SCHADENERSATZ- RECHTLICHEN WIEDERHERSTELLUNGSANSPRÜCHEN UNGEACHTET ANDERER BESCHRÄNKTER ODER PER GESETZ IMPLIZITER GEWÄHRLEISTUNGSBESTIM- MUNGEN ODER FÜR DEN FALL, DASS DIE BESCHRÄNKTE GEWÄHRLEISTUNG NICHT GILT, BESCHRÄNKT SICH DER HAFTUNGSUMFANG VON ABUS AUF DEN KAUFPREIS DES PRODUKTES.

1772 CPD 110430

WEEE-Reg.-Nr. DE79663011
