BEDIENUNGSANLEITUNG TH-S9 JVC

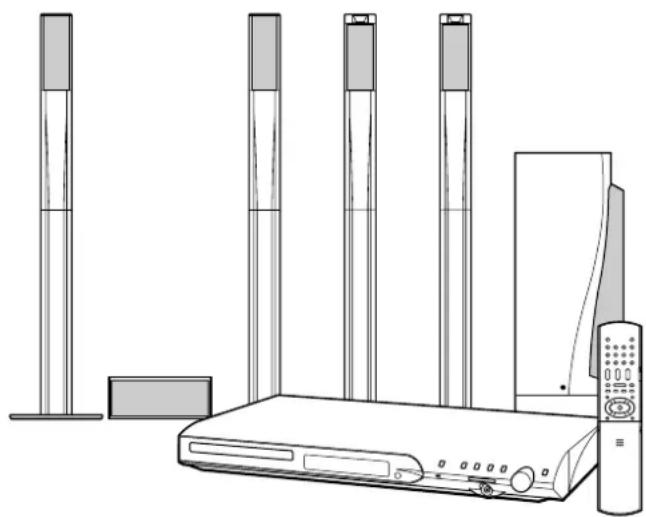

Bestehend aus XV-THS9, SP-PWS9, SP-THS9F, SP-THS9C und SP-THS9S Se compose de XV-THS9, SP-PWS9, SP-THS9F, SP-THS9C et SP-THS9S

TH-S7

Bestehend aus XV-THS7, SP-PWS7, SP-THS7F, SP-THS9C und SP-THS7S

Se compose de XV-THS7, SP-PWS7, SP-THS7F, SP-THS9C et SP-THS7S

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Um den Strom ganz abzuschalten, muss der Netzstecker gezogen werden (die STANDBY-Anzeige schaltet ab). Die Öl Taste schaltet die Netzstrom nicht ab.

• Wenn das System im Standby-Modus ist, leuchtet die STANDBY-Anzeige rot auf.
• Wenn das System eingeschaltet ist, schaltet die STANDBY-Anzeige ab.
  Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

ATTENTION - Touche ⏻/!

(XV-THS9/XV-THS7)

ACHTUNG (SP-PWS9/SP-PWS7)

Die Stromzufuhr des Subwoofers ist an die Stromzufuhr des Hauptgerätes gekoppelt. Beim Einschalten der Stromzufuhr leuchtet die POWER ON-Anzeige am Subwoofer grün auf.

ATTENTION (SP-PWS9/SP-PWS7)

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei offenem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

IMPORTANT POUR PRODUITS LASER

- Blockieren Sie keine Belüftungsschlitze oder -bohrungen.

(Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Achtung: Angemessene Ventilation

Zur Vorbeugung vor elektrischen Schlägen und Feuer, und zum Schutz vor Beschädigungen, stellen Sie den Apparat auf eine ebene Fläche. Die Mindestabstände sind im Folgenden dargestellt:

Attention: Ventilation Correcte

Hinweise zur Handhabung 2

Mitgeliefertes Zubehör 2

Informationen über Discs und Speicherkarten ....3

Geeignete Discs ....3

Geeignete Speicherkarten 4

Bezeichnung der Teile und Bedienelemente 5

Anschlüsse 8

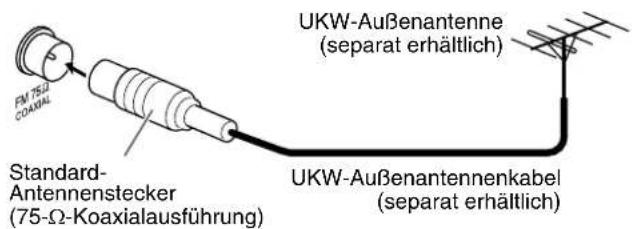

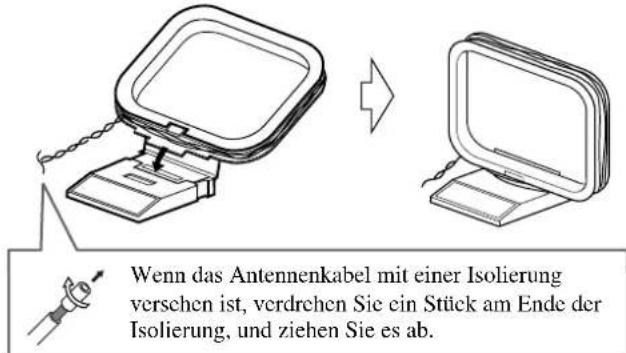

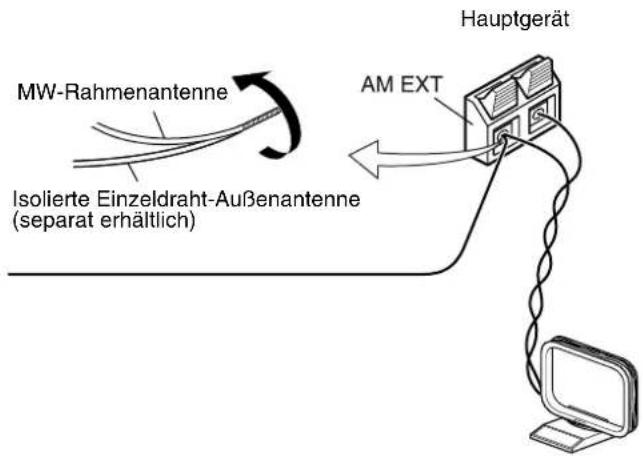

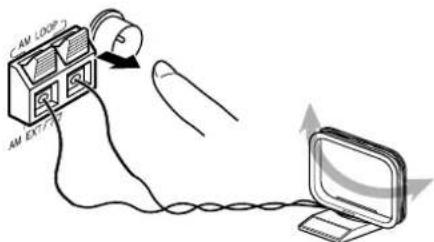

Anschließen der UKW- und MW-Antennen 8

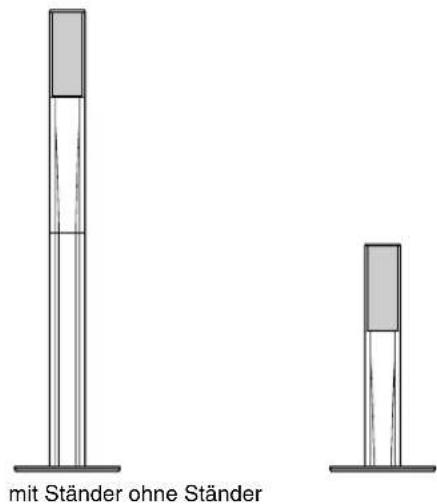

Zusammenbau der vorderen Lautsprecher und der Surround-Lautsprecher 9

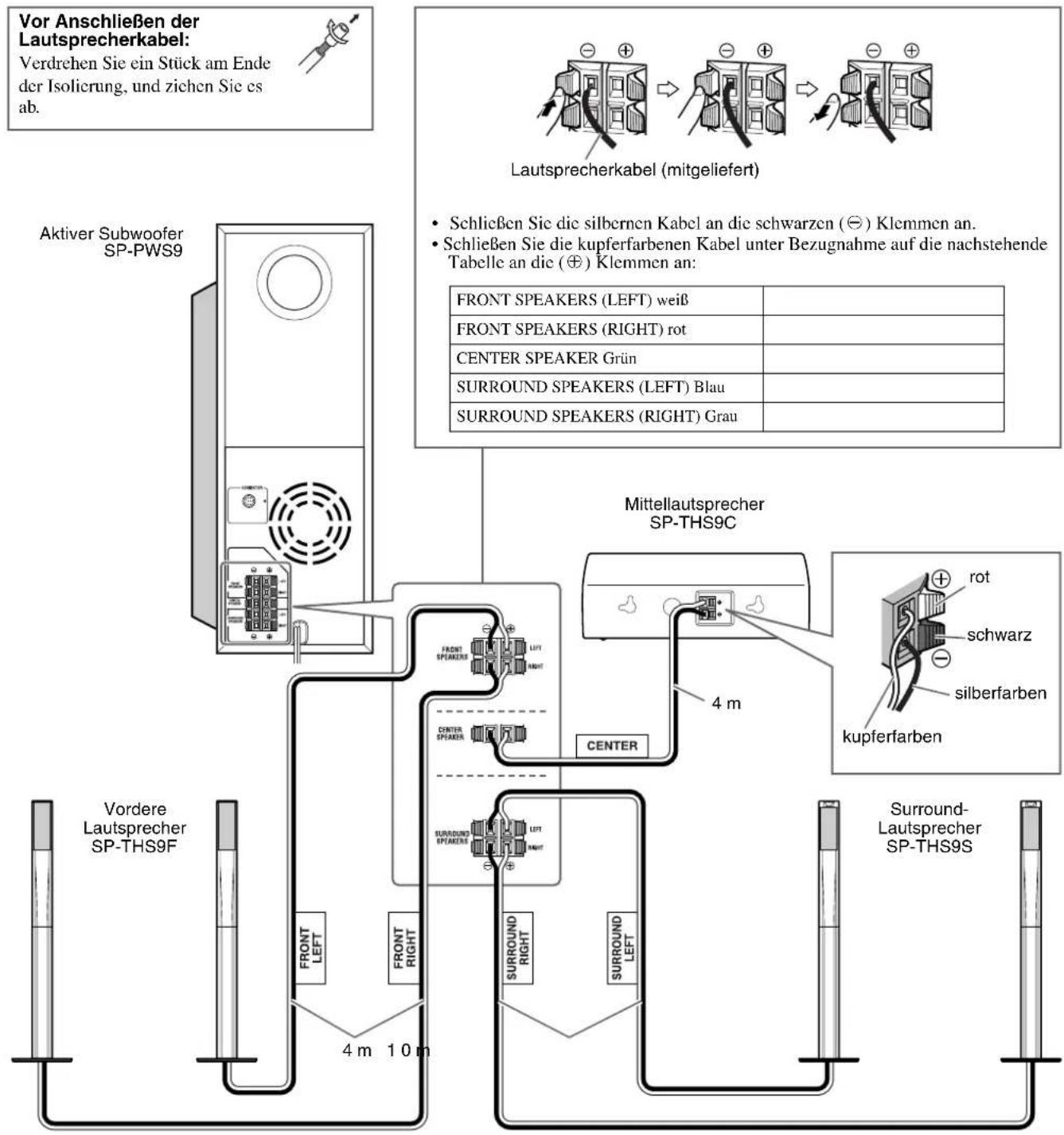

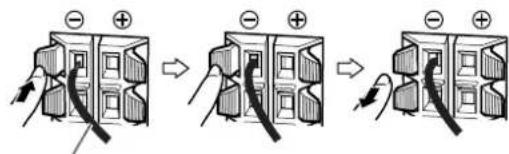

Anschließen der Satellitenlautsprecher (vordere Lautsprecher, Mittellautsprecher, Surround-Lautsprecher) 10

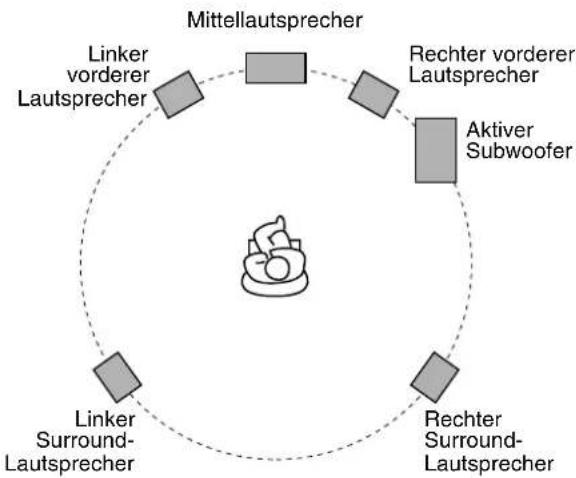

Platzierung der Lautsprecher ....12

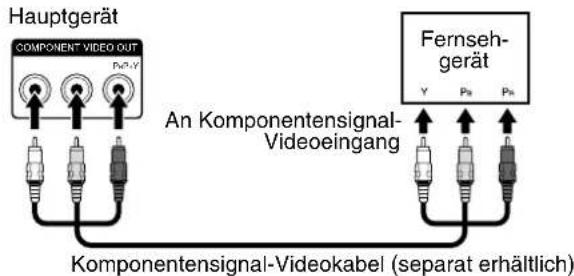

Anschließen eines Fernsehgerätes 12

Anschließen des aktiven Subwoofers ....13

Anschließen eines analogen Zusatzgerätes 13

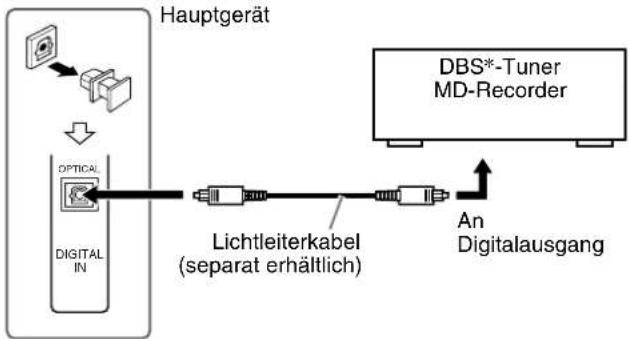

Anschließen eines digitalen Zusatzgerätes ....13

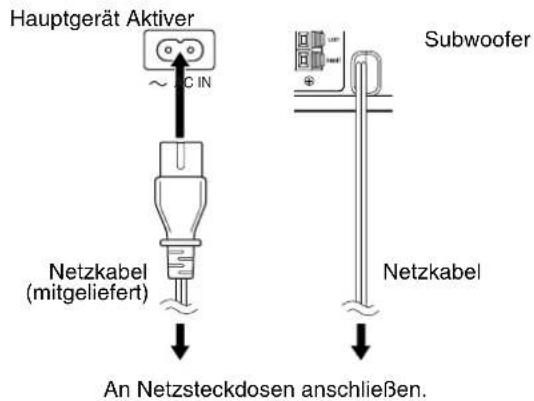

Anschließen des Netzkabels 13

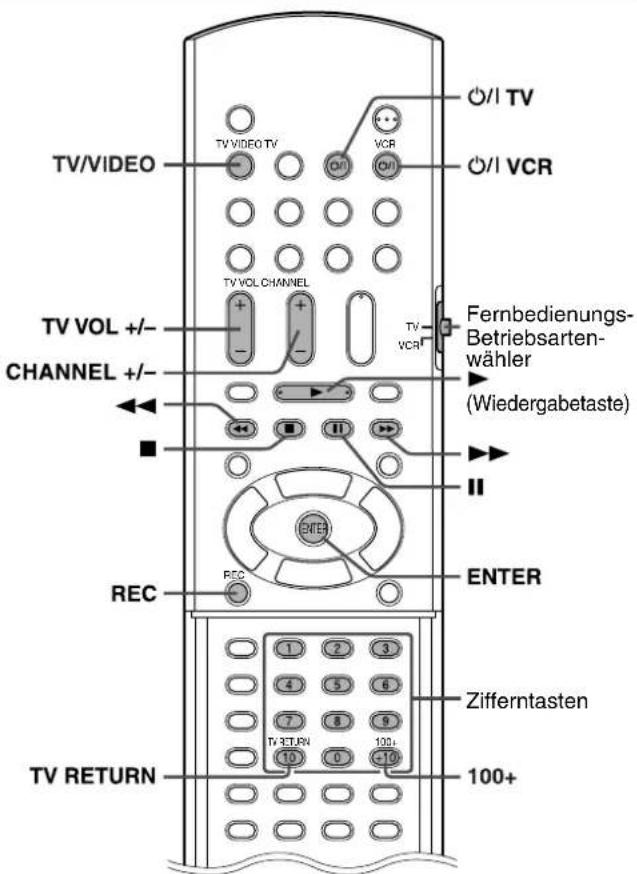

Ansteuerung von externen Geräten über die Fernbedienung dieser Anlage 14

Ansteuerung des Fernsehgerätes ....14

Ansteuerung eines Videorecorders ....15

Grundlegende

Bedienungsverfahren ....16

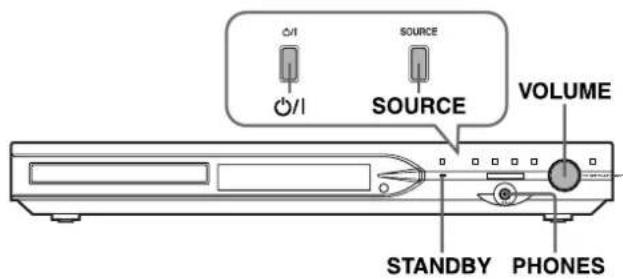

Ein- und Ausschalten der Anlage 16

Wahl der Programmquelle 17

Einstellen der Lautstärke [VOLUME] 17

Gebrauch eines Kopfhörers (separat erhältlich) .....17

Vorübergehendes Stummschalten des Tons [MUTING] .....17

Einstellen der Helligkeit der Anzeigen [DIMMER] .....17

Einschlaf-Timer [SLEEP] 18

Einstellen des Ausgangspegels des Subwoofers, des Mittellautsprechers und der Surround-Lautsprecher [SUBWFR, CENTER, SURR L/R] ....18

Einstellen des Pegels der Höhen [TREBLE] ....18

Ändern des Abtastungsmodus ....18

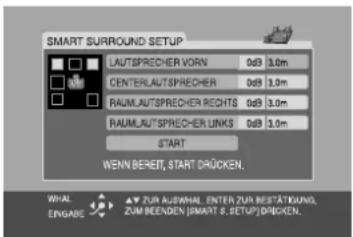

Optimieren der Lautsprechereinstellungen [Smart Surround Setup] ....19

Wiedergabe 20

Grundlegende Wiedergabeverfahren ....20

Sofortwiederholung 22

Suchlauf vorwärts/rückwärts 22

Sprung an den Anfang eines gewünschten Disc-Eintrags ...22

Aufsuchen eines gewünschten DVD-Video-Titels oder einer Gruppe über die Zifferntasten 23

Abspielen einer Bonusgruppe ....23

Weiterführende Funktionen ..... 24

Verwendung der Surround-Betriebsart ......24

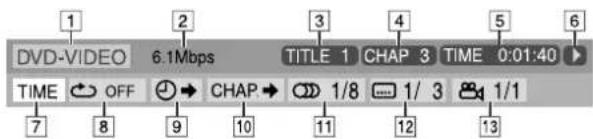

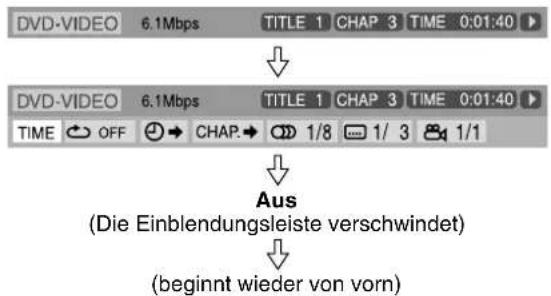

Verwendung der Einblendungsleiste ....25

Starten der Wiedergabe an einer bestimmten Stelle der Disc 27

Bei Verwendung der Dateisteueranzeige ....28

Wiedergabefortsetzung 29

Wahl eines Betrachtungswinkels 29

Wahl der Untertitelsprache 29

Wahl der Tonspursprache ....30

Bildwiedergabe-Spezialfunktionen 30

Programmwiedergabe ....32

Zufallswiedergabe 33

Wiedergabewiederholung ....33

Disc-Fachsperre 34

Klang- und sonstige Einstellungen ....35

Einstellen der DVD-Präferenzen ...36

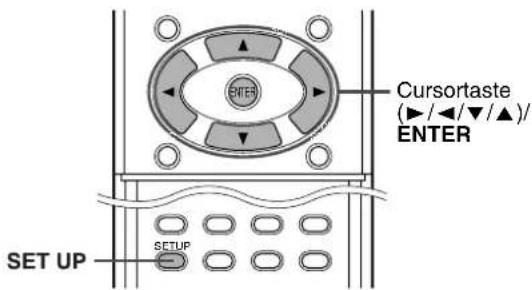

Verwendung der Einrichtungsmenüs ....36

Beschreibung der einzelnen Menüs ....36

Bedienung des Tuners 40

Manuelle Abstimmung ....40

Vorwahlabstimmung 40

Wahl der UKW-Empfangsbetriebsart 41

Reduzieren des Rauschens beim MW-Empfang ....41

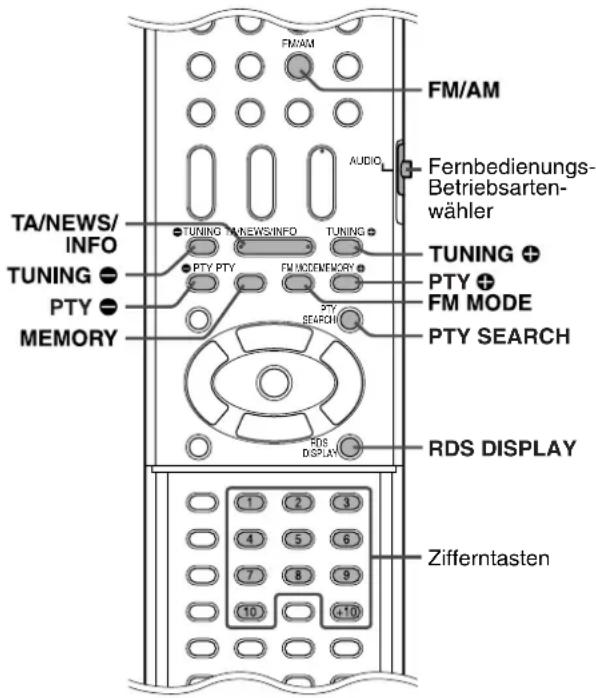

Verwendung des Radiodatensystems (RDS) während des Empfangs von UKW-Sendern 41

Referenz 44

Pflege und Instandhaltung ....44

Störungsbeseitigung 44

Technische Daten 45

Hinweise zur Handhabung

■Wichtige Vorsichtshinweise

Aufstellung der Anlage

• Stellen Sie diese Anlage auf einer ebenen Unterlage an einem trockenen Ort auf, an dem die Umgebungstemperatur innerhalb des Bereichs von 5°C und 35°C liegt.
• Sorgen Sie für einen ausreichenden Abstand zwischen der Anlage und Ihrem Fernsehgerät.
• Stellen Sie die Anlage nicht an einem Ort auf, der mechanischen Schwingungen ausgesetzt ist.

Netzkabel

• Fassen Sie das Netzkabel auf keinen Fall mit nassen Händen an!
• Solange das Netzkabel an eine Netzsteckdose angeschlossen ist, nimmt die Anlage (nur Hauptgerät) auch im ausgeschalteten Zustand eine geringe Menge Strom auf.
• Achten Sie beim Abtrennen des Netzkabels von der Netzsteckdose darauf, stets am Netzstecker, nie am Kabel selbst zu ziehen.

Zur Vermeidung von Funktionsstörungen

• Im Geräteinneren befinden sich keinerlei Teile, die vom Benutzer gewartet werden können. Falls ein Problem beim Betrieb der Anlage auftritt, trennen Sie das Netzkabel von der Netzsteckdose, und nehmen Sie dann Kontakt mit Ihrem Fachhändler auf.
• Führen Sie keinerlei Metallgegenstände in das Geräteinnere ein.
• Spielen Sie keine nicht normgerechten Discs (z.B. herzförmige Discs oder solche, die wie eine Blume oder Kreditkarte aussehen) mit dieser Anlage ab, da diese dadurch beschädigt werden kann.

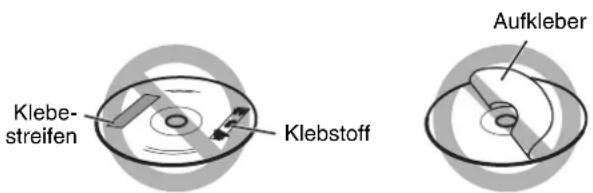

• Verwenden Sie keine Discs mit daran anhaftenden Klebestreifen, Aufklebern oder Klebstoffresten, da die Anlage dadurch beschädigt werden kann.

Klebestreifen Klebstoff Aufkleber

Hinweis zum Urheberschutz

Bitte machen Sie sich mit den Ihrem Land geltenden gesetzlichen Bestimmungen zum Urheberschutz vertraut, bevor Sie Aufzeichnungen von Discs machen. Die Aufzeichnung von urheberrechtlich geschütztem Ton- und Bildmaterial zu anderen Zwecken als dem Privatgebrauch stellt u.U. eine strafbare Verletzung der Urheberrechte dar.

Hinweis zum Kopierschutzsystem

Discs sind mit einem Kopierschutzsystem versehen. Wenn Sie diese Anlage direkt an einen Videorecorder anschließen, wird das Kopierschutzsystem aktiviert, wonach u.U. keine einwandfreie Bildwiedergabe möglich ist.

■Sicherheitshinweise

Vor Feuchtigkeit, Wasser und Staub schützen

Stellen Sie die Anlage nicht an einem feuchten oder staubigen Ort auf.

Hohe Temperaturen vermeiden

Setzen Sie die Anlage keiner direkten Sonneneinstrahlung aus, und stellen Sie sie nicht in der Nähe von Heizkörpern auf.

Vor einer längeren Abwesenheit

Wenn die Anlage längere Zeit nicht betrieben werden soll, z.B. während einer Urlaubsreise, ziehen Sie den Netzstecker aus der Netzsteckdose.

Entlüftungsschlitze nicht blockieren

Eine Blockierung der Entlüftungsschlitze kann eine Beschädigung der Anlage verursachen.

Pflege der Außenflächen

Verwenden Sie zum Reinigen der Außenflächen ein weiches Tuch, und befolgen Sie bei Gebrauch eines chemisch behandelten Reinigungstuchs die Anweisungen des Herstellers. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder andere organische Lösungsmittel einschließlich von Desinfektionsmitteln zur Reinigung. Derartige Substanzen können eine Verformung oder Verfärbung verursachen.

Bei Eindringen einer Flüssigkeit in das Geräteinnere

Schalten Sie unverzüglich die Stromzufuhr aus, ziehen Sie den Netzstecker aus der Netzsteckdose, und nehmen Sie dann Kontakt mit Ihrem Fachhändler auf. Falls der Betrieb der Anlage in diesem Zustand fortgesetzt, besteht die Gefahr von Brand und elektrischem Schlag.

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich nach dem Auspacken, dass die unten aufgeführten Artikel vollständig im Verpackungskarton vorhanden sind.

Bei den in Klammern gesetzten Ziffern handelt es sich jeweils um die vorgeschriebene Anzahl.

Falls irgendein Zubehörartikel fehlt, benachrichtigen Sie bitte sofort Ihren Fachhändler.

• Fernbedienung (1)
• Batterien (2)
• UKW-Antenne (1)
  • AM (MW)-Rahmenantenne (1)
• Netzkabel (1)
• Systemsteuerkabel (1)
• Lautsprecherkabel Für Satellitenlautsprecher (linker/rechter vorderer Lautsprecher) und Mittellautsprecher (3) Für Satellitenlautsprecher (linker/rechter Surround-Lautsprecher) (2)
  • Schrauben (nur TH-S9) M5 x 25 mm:

Für Satellitenlautsprecher (8)

Geeignete Discs

Diese Anlage ist zum Abspielen von Discs der folgenden Typen vorgesehen:

DVD-Video, DVD-Audio, Video-CD (VCD), Super-Video-CD (SVCD), Audio-CD (CD), CD-R und CD-RW.

• Diese Anlage arbeitet nach dem PAL-Farbfernsehsystem und ist außerdem zum Abspielen von Discs in der Lage, die im NTSC-System bespielt wurden. Bitte beachten Sie, dass NTSC-Videosignale auf Discs vor der Ausgabe in ein PAL60-Signal umgewandelt werden.
• Zusätzlich ist diese Anlage in der Lage, MP3-, WMA-, JPEG- und MPEG4-Dateien abzuspielen, die auf CD-Rs und CD-RWs aufgezeichnet sind. (S. 20)
• Außerdem kann diese Anlage finalisierte DVD-R/RWs abspielen, die im DVD-Video-Format aufgezeichnet wurden. Bei bestimmten Discs kann es wegen ihrer spezifischen Eigenschaften oder den Bedingungen, unter denen sie bespielt wurden, jedoch vorkommen, dass eine Wiedergabe mit dieser Anlage nicht möglich ist.

Abspielbare Discs:

DVD-Video-Disc CD
DVD-Audio-Disc CD-R
VCD CD-RW
SVCD

Beim DVD-Logo handelt es sich um ein Warenzeichen der DVD Format/Logo Licensing Corporation.

Hinweis zum Regionalcode von DVD-Video-Discs

Je nach Bestimmungsgebiet werden DVD-Video-Playern und DVD-Video-Discs unterschiedliche Regionalcodes zugewiesen. Diese Anlage kann zum Abspielen von DVD-Video-Discs verwendet werden, deren Regionalcode-Kennzeichnung den auf der Rückwand dieser Anlage angegebenen Regionalcode enthält.

Beispiele von kompatiblen Regionalcode-Kennzeichnungen:

Wenn eine DVD mit einem ungültigen Regionalcode eingelegt wird, erscheint die Fehlermeldung "FALSCHER LÄNDERCODE!" auf dem Fernsehschirm, und die Wiedergabe kann nicht gestartet werden.

• Discs der folgenden Typen können nicht abgespielt werden: DVD-ROM, DVD-RAM, SACD, CD-ROM, CD-I (CD-I Ready), Photo-CD usw. Beim Abspielen derartiger Discs wird ein so starkes Rauschen erzeugt, dass die Lautsprecher beschädigt werden.
• Beim Abspielen bestimmter DVD-Video-Discs, DVD-Audio-Discs, Video-CDs und SVCDs kann es vorkommen, dass die tatsächlichen Bedienungsvorgänge von den Erläuterungen in dieser Bedienungsanleitung abweichen. Dies ist auf Unterschiede von Programmierung und Aufbau der betreffenden Discs zurückzuführen; es handelt sich dabei nicht um eine Funktionsstörung dieser Anlage.

Hinweise zu CD-Rs und CD-RWs

• CD-Rs (bespielbar) und CD-RWs (überschreibbar), die vom Benutzer bearbeitet wurden, können nur dann abgespielt werden, wenn sie bereits "finalisiert" worden sind.
• Diese Anlage kann CD-Rs und CD-RWs abspielen, deren Musikdaten unter Einsatz eines Personalcomputers im Audio-CD-Format aufgezeichnet wurden. Außerdem kann diese Anlage zur Wiedergabe von CD-Rs und CD-RWs verwendet werden, auf denen MP3-, WMA-, JPEG- oder MPEG4-Dateien aufgezeichnet sind.

Bei bestimmten Discs kann es wegen ihrer spezifischen Eigenschaften, den Bedingungen, unter denen sie bespielt wurden, oder aufgrund einer Beschädigung bzw. Verschmutzung der Disc vorkommen, dass eine Wiedergabe nicht möglich ist. Insbesondere bei MP3-, WMA-, JPEG- und MPEG4-Discs unterliegen Aufbau und Eigenschaften einer bestimmten Disc der jeweils zur Aufzeichnung (Codierung) verwendeten Schreibsoftware und Hardware. Daher treten in Abhängigkeit von der jeweils verwendeten Software und Hardware möglicherweise folgende Probleme auf:

• Bestimmte Discs können nicht abgespielt werden.
• Bestimmte Titel einer MP3- oder WMA-Disc werden beim Abspielen übersprungen oder nicht einwandfrei wiedergegeben.

• Beim Abspielen bestimmter Dateien einer JPEG- oder MPEG4-Disc treten Verzerrungen auf.

• Bitte lesen Sie vor dem Abspielen von CD-Rs oder CD-RWs grundsätzlich deren Begleitliteratur aufmerksam durch.

• Bei CD-RWs kann eine längere Zeit zum Einlesen der Daten erforderlich sein. Dies beruht auf der Tatsache, dass CD-RWs gegenüber herkömmlichen CDs ein geringeres Reflexionsvermögen besitzen.

Hinweise zu MP3/WMA/JPEG/MPEG4-Discs

• Bei MP3/WMA/JPEG/MPEG4-Discs (CD-R oder CD-RW) ist eine längere Zeit zum Auslesen der Daten erforderlich. (Die tatsächliche Zeitdauer richtet sich nach der Komplexität der Verzeichnis/Datei-Struktur der betreffenden Disc.)
• Wählen Sie beim Erstellen einer MP3/WMA/JPEG/MPEG4-Disc grundsätzlich das Disc-Format ISO 9660 Level 1 oder Level 2.
• Diese Anlage unterstützt das Aufzeichnungsverfahren "Multi-session" (maximal 20 Sitzungen).
• Discs, die im Paketschreibverfahren ("packet write") aufgezeichnet wurden, können nicht mit dieser Anlage abgespielt werden.
• Diese Anlage kann nur zum Abspielen von MP3/WMA/JPEG/MPEG4-Dateien verwendet werden, deren Dateinamen eine der folgenden Erweiterungen besitzen.

MP3: “.MP3”, “.Mp3”, “.mP3” oder “.mp3”

WMA: “.wma”, “.WMA” oder eine beliebige Kombination aus Groß- und Kleinbuchstaben (z.B. “.Wma”)

JPEG: “.jpg”, “.jpeg”, “.JPG”, “.JPEG” oder eine beliebige Kombination aus Groß- und Kleinbuchstaben (z.B. “.Jpg”)

MPEG4: “.asf”, “.ASF” oder eine beliebige Kombination aus Groß- und Kleinbuchstaben (z.B. “.Asf”)

• Wenn Dateien verschiedener Typen, z.B. Audiodateien (MP3/WMA), Standbilddateien (JPEG) und Videodateien (MPEG4), auf einer Disc aufgezeichnet sind, müssen Sie im Menü BILD die richtige Einstellung für die jeweils zu lesenden Daten im Eintrag DATEITYP auswählen. (17 S. 37)
• Diese Anlage kann bis zu 150 Titel (Dateien) pro Gruppe sowie bis zu 99 Gruppen pro Disc erkennen, und die Gesamtanzahl der mit dieser Anlage abspielbaren Titel (Dateien) beträgt 1 000. Wird beispielsweise bei Einstellung des Eintrags DATEITYP auf AUDIO (S. 37) eine Disc abgespielt, die 500 MP3-Titel, 200 JPEG-Dateien und 600 WMA-Titel enthält, so kann die Anlage die 500 MP3-Titel sowie die ersten 500 der insgesamt 600 WMA-Titel abspielen.
• Bestimmte MP3/WMA/JPEG/MPEG4-Discs können möglicherweise wegen ihrer spezifischen Eigenschaften oder den Bedingungen, unter denen sie bespielt wurden, nicht einwandfrei abgespielt werden.

Hinweise nur zu MP3/WMA-Discs/Speicherkarten

• Diese Anlage unterstützt das Abspielen von MP3-Dateien, die mit einer Bitrate zwischen 32 kBit/s und 320 kBit/s und mit einer Abtastfrequenz von 16 kHz, 22,05 kHz, 24 kHz*, 32 kHz, 44,1 kHz oder 48 kHz aufgezeichnet wurden.
• Wenn Tag-Informationen (Album-, Interpreten-, Titelnamen usw.) auf einer Disc aufgezeichnet sind, so erscheinen diese Textinformationen in der Dateisteueranzeige auf dem Fernsehschirm. (S. 28)
• Es wird empfohlen, jeden Disc-Eintrag (Musikstück) grundsätzlich mit einer Abtastfrequenz von 44,1 kHz und einer Datenübertragungsrate von 128 (96*) kBit/s aufzuzeichnen.
• Bestimmte Titel werden u.U. beim Abspielen übersprungen oder nicht einwandfrei wiedergegeben. * Gilt nur für WMA-Dateien

Hinweise nur zu JPEG-Discs/Speicherkarten

• Es wird empfohlen, Dateien grundsätzlich mit einer Auflösung von 640 x 480 aufzuzeichnen. (Wenn eine Datei mit einer höheren Auflösung als 640 x 480 aufgezeichnet wurde, dauert es wesentlich länger, bis sie auf dem Bildschirm angezeigt wird.)
• Diese Anlage kann nur JPEG-Dateien im Format Baseline abspielen.
• Beim Abspielen von bestimmten Dateien einer JPEG-Disc können Verzerrungen auftreten.

Hinweise nur zu MPEG4-Discs/Speicherkarten

• Das System unterstützt die einfachen Profilarten als MPEG4-Dateien (MPEG4 SP).
• Das System unterstützt die MPEG4-Dateien, die mit einer maximalen Bitrate von 384 kbps und einem Audio-Codec von G.726 aufgezeichnet wurden. (Um eine MPEG4-Datei abspielen zu können, muss diese Audiodaten im Format G.726 enthalten.)
  • Die maximale Auflösung des Wiedergabebilds beträgt 352 x 288 Pixel (CIF).
• Bestimmte Dateien werden u.U. beim Abspielen übersprungen oder nicht einwandfrei wiedergegeben.

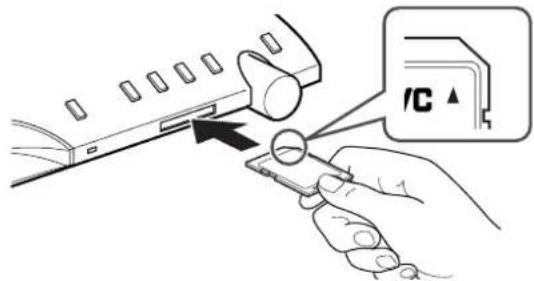

Geeignete Speicherkarten

Diese Anlage verfügt über einen Kartenschlitz für die folgenden Arten von Speicherkarten: SD-Speicherkarte (SD) und MultiMediaCard (MMC).

Dateien der folgenden Formate können abgespielt werden:

- MP3, WMA, JPEG und MPEG4 (Einfachprofil/asf-Format)

Anforderungen an Speicherkarten

• Format: Fat 12/16
• Speichertyp: Die Verwendbarkeit von Speicherkarten mit bis zu 512 MB Speicherkapazität konnte für dieses System bestätigt werden.
• Datenschutz: Das Secure MMC/SD-Format steht nicht zur Verfügung.

Hinweise zu Speicherkarten

• Achten Sie vor dem Abspielen einer miniSD™-Karte darauf, diese in den miniSD™-Adapter einzusetzen.
• Die Abspielfolge kann von der mit einem anderen Gerät, z.B. einer Digital-Standbild- oder –Videokamera, zusammengestellten Reihenfolge der Titel abweichen.
• Speicherkarten, die mit einem PC initialisiert wurden, können nicht verwendet werden.
• Mit dieser Anlage können keine Dateien abgespielt werden, deren Namen aus 65 oder mehr Zeichen bestehen.
• Bestimmte Speicherkarten können aufgrund ihrer Eigenschaften oder den Aufzeichnungsbedingungen u.U. nicht mit dieser Anlage abgespielt werden.
• Bei Speicherkarten handelt es sich um elektronische Präzisionsgeräte. Sie dürfen AUF KEINEN FALL Erschütterungen ausgesetzt, verbogen, fallen gelassen oder Nässe ausgesetzt werden.
• Wenn Dateien verschiedener Typen, z.B. Audiodateien (MP3/WMA), Standbilddateien (JPEG) und Videodateien (MPEG4), auf einer Disc aufgezeichnet sind, müssen Sie im Menü BILD die richtige Einstellung für die jeweils zu lesenden Daten im Eintrag DATEITYP auswählen. (S. 37)

Bei "SD" und "MultiMediaCard" handelt es sich um Marken der betreffenden Hersteller.

Dieses Produkt enthält urheberrechtlich geschützte Technik, welche durch Methodenansprüche bestimmter U.S.-Patente und andere bestimmte Rechte über geistiges Eigentum, die im Besitz von Macrovision Corporation und anderen Rechtsinhabern sind, geschützt sind. Der Gebrauch dieser urheberrechtlich geschützten Technik muss durch Macrovision Corporation autorisiert sein und ist nur für den Heimgebrauch und die Betrachtung in begrenztem Ausmaß vorgesehen, soweit nicht ausdrücklich durch Macrovision Corporation auto-risiert. Rückwärtige Entwicklung oder Zerlegen ist verboten. „KONSUMENTEN SOLTEN BEACHTEN, DASS NICHT ALLE HOCH AUFLÖSENDEN FERNSEHGERÄTE MIT DIESEM PRODUKT VOLL KOMPATIBEL SIND UND STÖRSIGNALE IM BILD HERVORRUFEN KÖNNEN. IM FALL VON 525 ODER 625 BILDSTÖRUNGEN BEI DER PROGRESSIVEN ABTASTUNG WIRD DEM BENUTZER EMPFOHLEN, DEN ANSCHLUSS AUF DIE AUSGABE „STANDARD-DEFINITION“ UMZUSTELLEN. BEI FRAGEN ZUR KOMPATIBILITÄT UNSERER FERNSEHGERÄTE MIT DIESEM MODELL 525p UND 625p DVD-PLAYER KONTAKTIEREN SIE BITTE UNSEREN KUNDENDIENST“.

DER EINSATZ DIESES PRODUKTES FÜR JEDWEDE MIT DEM MPEG-4-STANDARD VERBUNDENE ZWECKE IST, MIT AUSNAHME DES EINSATZES FÜR AUSSCHLIESSLICH PRIVATE ZWECKE SEITENS DES KUNDEN, VERBOTEN.

AVE-File Copyright © 2000 – 2003 ACCESS CO., LTD.

Falls nicht anders angegeben, zeigen die Abbildungen des Hauptgerätes und des Subwoofers in dieser Anleitung das Modell TH-S9.

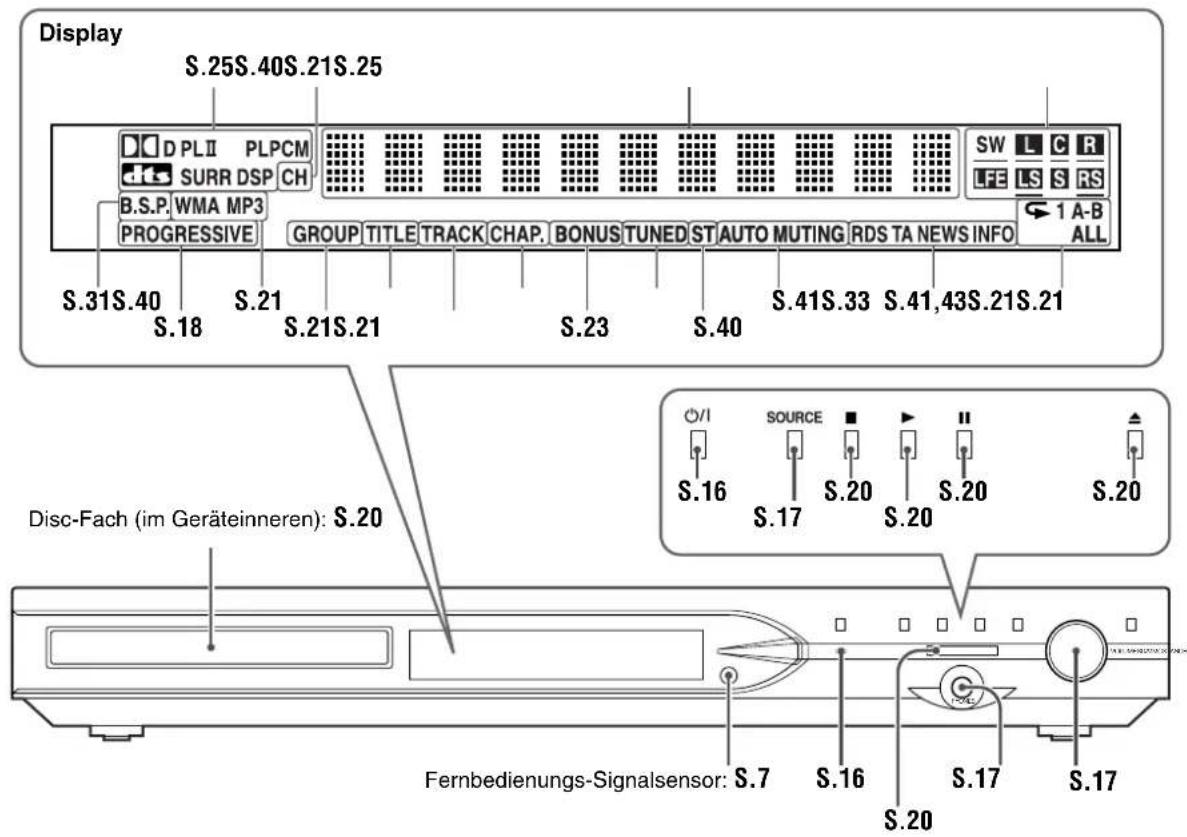

Frontplatte (Hauptgerät)

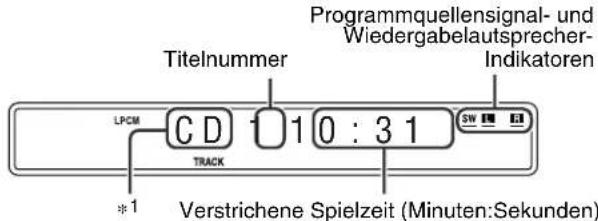

Display S.25S.40S.21S.25 D PLII PLPCM SURR DSP CH B.S.P.WMA MP3 PROGRESSIVE GROUP TITLE TRACK CHAP. BONUS TUNED ST AUTO MUTING RDS TA NEWS INFO SW L C R 1 A-B ALL S.31S.40 S.21 S.21S.21 S.23 S.40 S.41S.33 S.41,43S.21S.21 S.18 S.21S.21 S.23 S.40 Disc-Fach (im Geräteinneren): S.20 O/I SOURCE II S.16 S.17 S.20 S.20 S.20 Fernbedienungs-Signalsensor: S.7 S.16 S.17 S.17 S.20

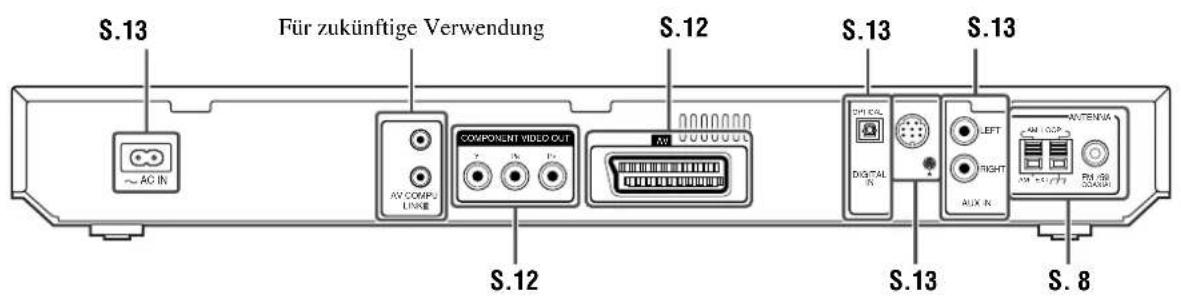

Rückwand (Hauptgerät)

S.13 Für zukünftige Verwendung S.12 S.13 S.13 S.12 COMPONENT VIDEO OUT AV DIGITAL LEFT RIGHT AUTENIXA AC IN AT COMP LINE DIGITAL IN ALUX IN AM OFF RAM OFF SCROLL

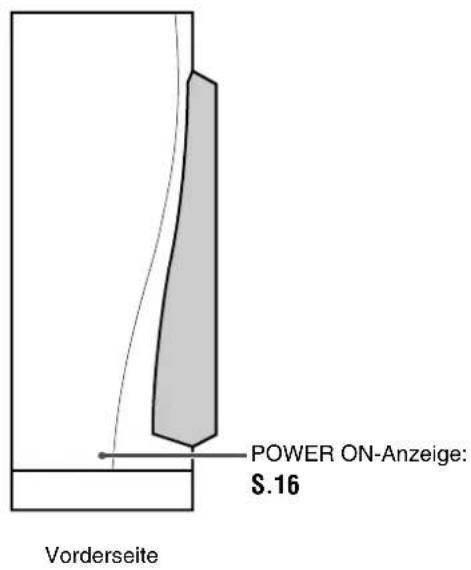

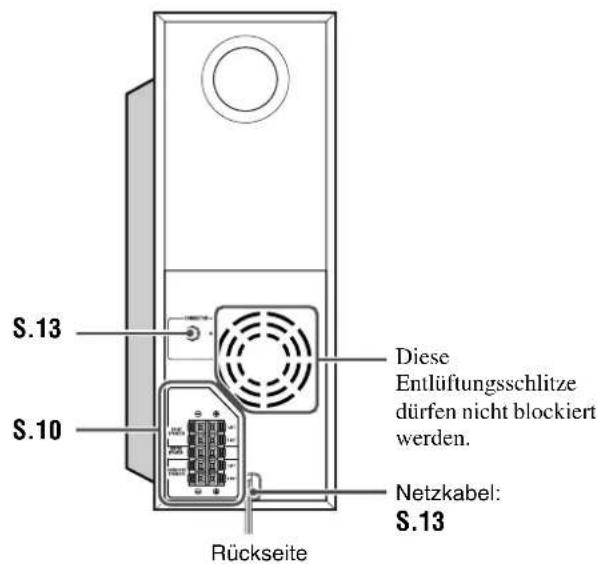

Aktiver Subwoofer

SP-PWS9/SP-PWS7

POWER ON-Anzeige: S.16 Vorderseite

S.13 S.10 Rückseite Diese Entlüftungsschlitze dürfen nicht blockiert werden. Netzkabel: S.13

HINWEIS

- Sorgen Sie aus Sicherheitsgründen für ausreichenden Freiraum hinter dem aktiven Subwoofer.

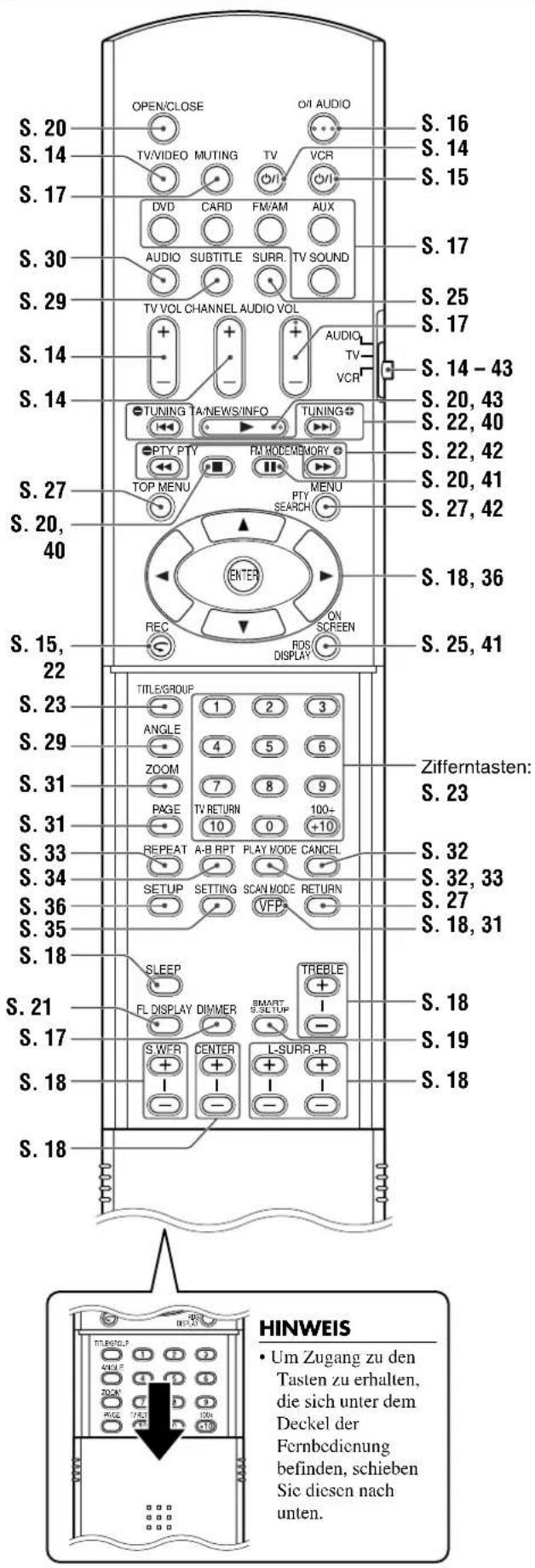

Fernbedienung Einlegen von Batterien in die

S. 20 S. 14 S. 17 S. 30 S. 29 S. 14 S. 14 S. 27 S. 20, 40 S. 15, 22 S. 23 S. 29 S. 31 S. 31 S. 33 S. 34 S. 36 S. 35 S. 18 S. 21 S. 17 S. 18 S. 18 OPEN/CLOSE OVI AUDIO TV/VIDEO MUTING TV VCR DVD CARD FM/AM AUX AUDIO SUBTITLE SURR. TV SOUND TV VOL CHANNEL AUDIO VOL TUNING TA/NEWS/INFO TUNING PTY PTV FM MODE MEMORY TOP MENU MENU PTY SEARCH ENTER REC ON SCREEN ROS DISPLAY TITLE/GROUP ANGLE 1 2 3 ZOOM 4 5 6 PAGE TV RETURN 7 8 9 10 0 +10 REPEAT A-B RPT PLAY MODE CANCEL SETUP SETTING SCAN MODE RETURN VFP- SLEEP FL DISPLAY DIMMER SMART S.WFR CENTER L-SURR.-R TREBLE + - S.WFR CENTER L-SURR.-R HINWEIS • Um Zugang zu den Tasten zu erhalten, die sich unter dem Deckel der Fernbedienung befinden, schieben Sie diesen nach unten.

Fernbedienung

Trockenzellen des Typs R6P (SUM-3)/AA (15F) (mitgeliefert)

Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen beide Batterien ausgewechselt werden.

ACHTUNG

- Setzen Sie Batterien weder Hitze noch offenen Flammen aus.

Fernbedienung der Anlage

Richten Sie den Geber der Fernbedienung direkt auf die Frontplatte des Hauptgerätes.

- Der Fernbedienungs-Signalsensor darf nicht blockiert werden.

Anschließen der UKW- und MW-Antennen

■ MW-Rahmenantenne

Aufstellen der mitgelieferten MW-Rahmenantenne

Wenn das Antennenkabel mit einer Isolierung verschen ist, verdrehen Sie ein Stück am Ende der Isolierung, und ziehen Sie es ab.

Anschließen der MW-Rahmenantenne

1

Hauptgerät

2

CAM LOCK AM EXT/T Antennendraht

3

- Drehen Sie die Rahmenantenne in die Richtung, die den optimalen MW-Empfang liefert.

HINWEIS

- Sorgen Sie dafür, dass die Leiter der Antennenkabel nicht mit anderen Klemmen, Anschlusskabeln oder Netzkabeln in Berührung kommen. Anderenfalls kann die Empfangsqualität beeinträchtigt werden.

Bei schlechter Empfangsqualität

MW-Rahmenantenne Isolierte Einzeldraht-Außenantenne (separat erhältlich) AM EXT Hauptgerät

■ UKW-Antenne

Hauptgerät FM 750 COAL UKW-Antenne (mitgeliefert) Dehnen Sie die mitgelieferte UKW- Antenne in horizontaler Richtung aus.

Bei schlechter Empfangsqualität

Hauptgerät

FM 750 COAXIAL Standard- Antennenstecker (75-Ω-Koaxialausführung) UKW-Außenantenne (separat erhältlich) UKW-Außenantennenkabel (separat erhältlich)

HINWEIS

- Der Gebrauch eines Koaxialkabels für die UKW-Außenantenne wird empfohlen, da diese Kabelausführung einen wirksamen Schutz gegen HF-Einstreuungen bietet.

Zusammenbau der vorderen Lautsprecher und der Surround-Lautsprecher

Nachstehend wird das Verfahren zum Zusammenbauen der vorderen Lautsprecher beschrieben. Der Zusammenbau der vorderen Lautsprecher und der Surround-Lautsprecher erfolgt auf gleiche Weise.

HINWEIS

• Die Ständer und Grundplatten werden im Allgemeinen für den Zusammenbau der vorderen Lautsprecher und der Surround-Lautsprecher verwendet.

Vorbereitung —

• Stellen Sie einen Kreuzschlitzschraubendreher (separat erhältlich) bereit.
• Achten Sie beim Zusammenbau sorgfältig darauf, die Grundplatte nicht fallen zu lassen; anderenfalls kann dies Verletzungen oder eine Beschädigung des Fußbodens verursachen.

1

Ständer Grundplatte Lautsprecher- kabel (mitgeliefert) Unterseite FRONT RIGHT

• Je nach der vorgesehenen Platzierung der Lautsprecher können Sie die Lautsprecherkabel durch eine der drei Nuten in der Grundplatte verlegen.
• Falls die Aufstellungsbedingungen dies erforderlich machen, können die vorderen Lautsprecher und die Surround-Lautsprecher auch ohne Verwendung der Ständer zusammengebaut werden. In einem solchen Fall befestigen Sie jeden Lautsprecher direkt an der Grundplatte anstatt am Ständer.

2

schwarz rot kupferfarben silberfarben Schraube M5 x 25 mm (mitgeliefert)

3

Lautsprecher ständer schwarz weiß Schraube M5 x 25 mm (mitgeliefert)

Im zusammengebauten Zustand

mit Ständer ohne Ständer

Anschließen der Satellitenlautsprecher (vordere Lautsprecher, Mittellautsprecher, Surround-Lautsprecher)

Vor Anschließen der Lautsprecherkabel: Verdrehen Sie ein Stück am Ende der Isolierung, und ziehen Sie es ab. Aktiver Subwoofer SP-PWS9 Lautsprecherkabel (mitgeliefert) Schließen Sie die silbernen Kabel an die schwarzen (⊖) Klemmen an. Schließen Sie die kupferfarbenen Kabel unter Bezugnahme auf die nachstehende Tabelle an die (⊕) Klemmen an: FRONT SPEAKERS (LEFT) weiß FRONT SPEAKERS (RIGHT) rot CENTER SPEAKER Grün SURROUND SPEAKERS (LEFT) Blau SURROUND SPEAKERS (RIGHT) Grau Vordere Lautsprecher SP-THS9F Mittellautsprecher SP-THS9C 4 m FRONT LEFT FRONT RIGHT CENTER SURROUND SPEAKERS SURROUND RIGHT SURROUND LEFT ROT schwarz silberfarben kupferfarben Surround- Lautsprecher SP-THS9S

ACHTUNG

• Wenn andere Lautsprecher als diejenigen im Lieferumfang der Anlage angeschlossen werden sollen, müssen diese jeweils die gleiche Impedanz (SPEAKER IMPEDANCE) besitzen, die in der Nähe der Lautsprecherklemmen an der Rückwand des aktiven Subwoofers angegeben ist.
• Schließen Sie AUF KEINEN FALL mehr als einen Lautsprecher an eine einzige Lautsprecherklemme an.

Vor Anschließen der Lautsprecherkabel:

Verdrehen Sie ein Stück am Ende der Isolierung, und ziehen Sie es ab.

Lautsprecherkabel (mitgeliefert)

Aktiver Subwoofer SP-PWS7 FRONT SPEAKERS (LEFT) Weiß FRONT SPEAKERS (RIGHT) Rot CENTER SPEAKER Grün SURROUND SPEAKERS (LEFT) Blau SURROUND SPEAKERS (RIGHT) Grau Vordere Lautsprecher SP-THS7F FRONT LEFT FRONT RIGHT 4 m 10 m Mittellautsprecher SP-THS9C 4 m Surround-Lautsprecher SP-THS7S (Unterseite) Rot schwarz silberfarben kupferfarben Verlegen Sie das Lautsprecherkabel durch das Loch in der Halterung.

ACHTUNG

• Wenn andere Lautsprecher als diejenigen im Lieferumfang der Anlage angeschlossen werden sollen, müssen diese jeweils die gleiche Impedanz (SPEAKER IMPEDANCE) besitzen, die in der Nähe der Lautsprecherklemmen an der Rückwand des aktiven Subwoofers angegeben ist.
• Schließen Sie AUF KEINEN FALL mehr als einen Lautsprecher an eine einzige Lautsprecherklemme an.

- Bei Wandmontage der Satellitenlautsprecher:

- Beauftragen Sie unbedingt einen qualifizierten Monteur mit der Wandmontage.

Versuchen Sie AUF KEINEN FALL, die Satellitenlautsprecher selbst an der Wand zu montieren, da eine unsachgemäße Installation oder ein unzureichendes Tragevermögen der Wand dazu führen können, dass die Lautsprecher herunterfallen, beschädigt werden und Verletzungen verursachen.

- Bei der Auswahl der Montageposition an einer Wand ist besondere Sorgfalt geboten. Falls die Lautsprecher so montiert werden, dass vorbeigehende Personen dagegen stoßen können, besteht die Gefahr von Verletzungen und einer Beschädigung der Lautsprecher.

Platzierung der Lautsprecher

HINWEIS

• Obwohl die Satellitenlautsprecher und der aktive Subwoofer magnetisch abgeschirmt sind, können Bildstörungen beim Fernsehempfang verursacht werden. In einem solchen Fall sorgen Sie für einen ausreichenden Abstand zwischen den Lautsprechern und dem Fernsehgerät.
• Die Lautsprecher verfügen über eine magnetische Abschirmung, um Farbveränderungen im Fernsehgerät zu verhindern. Wenn sie nicht ordnungsgemäß installiert werden, können sie allerdings dennoch Einbußen in der Bildqualität verursachen. Achten Sie darum bei der Installation der Lautsprecher auf Folgendes.
• Wenn Sie die Lautsprecher in der Nähe eines Fernsehgeräts aufstellen, schalten Sie den Hauptschalter des Fernsehgeräts aus oder ziehen Sie den Netzstecker ab, bevor Sie die Lautsprecher installieren. Warten Sie dann mindestens 30 Minuten, bevor Sie den Hauptschalter des Fernsehgeräts wieder einschalten. Manchmal kann ein Fernsehgerät dennoch Störungen aufweisen, obwohl Sie die obigen Anweisungen befolgt haben. Stellen Sie die Lautsprecher in dem Fall weiter entfernt vom Fernsehgerät auf.
• Stellen Sie die Satellitenlautsprecher auf einer ebenen, waagerechten Unterlage auf.
• Achten Sie darauf, den aktiven Subwoofer rechts neben dem Fernsehgerät aufzustellen. Falls sich aus Platzgründen eine Aufstellung links neben dem Fernsehgerät nicht vermeiden lässt, müssen Sie für einen ausreichenden Abstand zwischen dem aktiven Subwoofer und dem Fernsehgerät sorgen, um Bildstörungen zu vermeiden.

Anschließen eines Fernsehgerätes

• Bildverzerrungen können auftreten, wenn die Anlage über einen Videorecorder an das Fernsehgerät bzw. an ein Fernsehgerät mit eingebautem Videorecorder angeschlossen wird.
• Achten Sie darauf, den Eintrag "MONITOR-TYP" des Menüs BILD dem Bildseitenverhältnis Ihres Fernsehgerätes entsprechend einzustellen. (17 S. 37)

■Anschließen eines Fernsehgerätes mit Komponentensignal-Videoeingangsbuchsen

Hauptgerät COMPONENT VIDEO OUT An Komponentensignal- Videoeingang Fernseh- gerät Y Pn Pn Komponentensignal-Videokabel (separat erhältlich)

HINWEIS

• Wenn Ihr Fernsehgerät zur Verarbeitung von Videosignalen mit Zeilensprungabtastung in der Lage ist, können Sie eine äußerst hohe Bildqualität erzielen, indem Sie den Zeilensprungabtastungs-Modus aktivieren. (r≥S. 18)
• Wenn die Komponentensignal-Videoeingangsbuchsen Ihres Fernsehgerätes eine BNC-Ausführung besitzen, verwenden Sie einen Cinch-BNC-Übergangsstecker (separat erhältlich).
• Eine Ausgabe von Komponenten-Vidcosignalen ist nur bei Wahl von "DVD" oder "CARD" als Programmquelle für Wiedergabe möglich. (S. 17)

■Anschließen eines Fernsehgerätes mit SCART-Buchse

Hauptgerät An SCART- Buchse* Fernseh- gerät SCART-Kabel (separat erhältlich)

* Bei manchen Fernsehgeräten wird von der SCART-Buchse zusätzlich ein Audiosignal ausgegeben. In einem solchen Fall können Sie den Ton des Fernsehgerätes über diese Anlage wiedergeben.

HINWEIS

• Von der "AV" (SCART)-Buchse wird kein Audiosignal ausgegeben.
• Wählen Sie den geeigneten Abtastungmodus Ihrem Fernsehgerät entsprechend. Siehe "Ändern des Abtastungsmodus" (S. 18).

Anschließen des aktiven Subwoofers

Anschließen eines anlagen Zusatzgerätes

Zur Erweiterung der Wiedergabemöglichkeiten können Sie ein analoges Zusatzgerät an diese Anlage anschließen.

HINWEIS

• Wenn ein Klangverarbeitungsgerät, z.B. ein graphischer Equalizer, zwischen einem Zusatzgerät und dieser Anlage angeschlossen wird, treten u.U. Verzerrungen in dem über diese Anlage ausgegebenen Klang auf.
• Für Wiedergabe von einem Videogerät wie einem Videorecorder:
• Um den Klang über die Lautsprecher dieser Anlage wiederzugeben, wählen Sie "AUX" als Programmquelle. (S. 17)
• Für Bildwiedergabe verbinden Sie die Video-Ausgangsbuchse des Videogerätes direkt mit der Video-Eingangsbuchse des Fernsehgerätes, und wählen Sie dann den entsprechenden Eingangsmodus am Fernsehgerät.

Anschließen eines digitalen Zusatzgerätes

Durch den Anschluss eines digitalen Zusatzgerätes können Sie in den vollen Genuss der Leistungsmöglichkeiten dieser Anlage kommen.

Für Wiedergabe von einem Videogerät wie einem DBS-Tuner:

• Um den Klang über die Lautsprecher dieser Anlage wiederzugeben, wählen Sie "AUX DIGITAL" als Programmquelle. (S. 17)
• Für Bildwiedergabe verbinden Sie die Video-Ausgangsbuchse des Videogerätes direkt mit der Video-Eingangsbuchse des Fernsehgerätes, und wählen Sie dann den entsprechenden Eingangsmodus am Fernsehgerät.

Anschließen des Netzkabels

Vergewissern Sie sich vorher, dass alle übrigen Anschlüsse hergestellt worden sind.

Hauptgerät Aktiver ~ C IN Netzkabel (mitgeliefert) An Netzsteckdosen anschließen. Subwoofer Netzkabel

ACHTUNG

• Achten Sie vor einer Reinigung oder einem Transport der Anlage stets darauf, das Netzkabel von der Steckdose zu trennen.
• Ziehen Sie beim Abtrennen nie am Kabel selbst. Ergreifen Sie stets den Netzstecker, da das Netzkabel beschädigt werden kann, wenn daran gezogen wird.

Ansteuerung von externen Geräten über die Fernbedienung dieser Anlage

Die in der nachstehenden Abbildung benannten Funktionstasten werden bei den auf Seite 14 und 15 beschriebenen Bedienungsvorgängen verwendet.

TV/VIDEO TV VIDEO TV VCR O/I TV O/I VCR TV VOL CHANNEL TV VOL +/- - CHANNEL +/- - Fernbedienungs- Betriebsarten- wähler (Wiedergabetaste) REC REC I/ II ENTER Zifferntasten TV RETURN 1 2 3 4 5 6 7 8 9 TV RETURN 10 0 +10 100+

HINWEIS

• Da die Fernbedienungscodes Änderungen seitens der Hersteller unterliegen, kann keine Gewähr für ihre Richtigkeit geboten werden.
• Nach einem Auswechseln der Batterien der Fernbedienung müssen Sie die Herstellercodes erneut eingeben.

Ansteuerung des Fernsehgerätes

■Einstellen des Herstellercodes

Zur Ansteuerung eines Fernsehgerätes der Marke JVC braucht kein Herstellercode eingestellt werden.

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "TV".
2 Halten Sie ⏻/TV gedrückt.

Halten Sie diese Taste gedrückt, bis Sie Schritt 4 ausgeführt haben.

3 Drücken Sie ENTER.

4 Geben Sie den zweistelligen Herstellercode über die Zifferntasten (1-9, 0) ein.

Beispiele:

Für ein Fernsehgerät der Marke Hitachi: Drücken Sie zunächst 0, dann 7.

Für ein Fernsehgerät der Marke Toshiba: Drücken Sie zunächst 2, dann 9.

Hersteller	Code	Hersteller	Code
JVC	01	Nordmende	13, 14, 18, 26 – 28
Akai 02, 05	Okano	09
Blaupunkt	03	Orion	15
Daewoo	10, 31, 32	Panasonic	16, 17
Fenner	04, 31, 32	Philips	10
Fisher	05	Saba	13, 14, 18, 26 – 28
Grundig	06	Sanyo	05
Hitachi	07, 08	Schneider	02, 05
Inno-Hit	09	Sharp	20
Irradio	02, 05	Sony	21 – 25
Magnavox	10	Telefunken 13,	14, 18, 26 – 28
Mitsubishi	11, 33	Thomson	13, 14, 18, 26 – 28, 30
Miver	03	Toshiba	29
Nokia	12, 34

5 Lassen Sie 🕒/TV wieder los.

Wenn für ein bestimmtes Fabrikat mehrere Codes in der Tabelle angegeben sind, probieren Sie diese der Reihe nach aus, bis Sie den korrekten Code ermittelt haben.

■ Bedienung

Richten Sie den Geber der Fernbedienung auf das Fernsehgerät.

WICHTIG

Vor Gebrauch der Fernbedienung zur Ansteuerung eines Fernsehgerätes:

- Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "TV".

Die Funktionen der folgenden Tasten stehen zur Verfügung:

O/TV: Zum Ein- und Ausschalten des Fernsehgerätes.

TV VOL +/-: Zum Einstellen des Lautstärkepegels.

TV/VIDEO: Zur Wahl des Eingangsmodus (entweder "TV" oder "VIDEO").

CHANNEL +/-: Zum Umschalten der Kanäle.

1-10, 0, +10 (100+): Zur direkten Kanalwahl.

TV RETURN: Zum Umschalten zwischen dem vorigen und dem aktuellen Kanal.

Ansteuerung eines Videorecorders

■Einstellen des Herstellercodes

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "VCR".

2 Halten Sie ⏻/1 VCR gedrückt.

Halten Sie diese Taste gedrückt, bis Sie Schritt 4 ausgeführt haben.

3 Drücken Sie ENTER.

4 Geben Sie den zweistelligen Herstellercode über die Zifferntasten (1-9, 0) ein.

Beispiele:

Für einen Videorecorder der Marke Panasonic: Drücken Sie zunächst 2, dann 1.

Für einen Videorecorder der Marke Philips: Drücken Sie zunächst 0, dann 5.

Hersteller Code		Hersteller Code
JVC	01	Nokia	16
Aiwa	02, 20	Nordmende	17 – 19, 31
Bell+Howell	03, 16	Orion	20
Blaupunkt	04	Panasonic	21
CGM	03, 05, 16	Philips	05, 22
Daewoo	34	Phonola	05
Digital	05	Saba	17 – 19, 23, 31
Fisher	03, 16	Samsung	24, 25
G.E.	06	Sanyo	03, 16
Grundig	07	Sharp	26, 27
Hitachi	08, 09	Siemens	07
Loewe	05, 10, 11	Sony	28 – 30, 35
Magnavox	04, 05	Telefunken	17 – 19, 31, 32
Mitsubishi	12 – 15	Toshiba	33

5 Lassen Sie ⏻/I VCR wieder los.

Wenn für ein bestimmtes Fabrikat mehrere Codes in der Tabelle angegeben sind, probieren Sie diese der Reihe nach aus, bis Sie den korrekten Code ermittelt haben.

■ Bedienung

Richten Sie den Fernbedienung der Videorecorder auf das Fernsehgerät.

WICHTIG

Vor Gebrauch der Fernbedienung zur Ansteuerung eines Videorecorders: Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "VCR".

Die Funktionen der folgenden Tasten stehen zur Verfügung:

∅/IVCR: Zum Ein- und Ausschalten des Videorecorders.

▶ (Wiedergabetaste):

Startet die Wiedergabe.

■: Zum Stoppen des aktuellen Betriebsvorgangs.

II: Zum Pausieren der Wiedergabe.

▶: Zum schnellen Vorspulen des Videobands.

◀◀: Zum Rückspulen des Videobands.

REC: Drücken Sie die Taste gleichzeitig mit

▶(Wiedergabetaste), um die Aufnahme zu starten, oder gleichzeitig mit II, um die Aufnahme zu pausieren.

CHANNEL +/-: Zum Umschalten der Fernsehkanäle am Videorecorder.

Bei den meisten der in dieser Bedienungsanleitung beschriebenen Bedienungsvorgänge werden die Funktionstasten an der Fernbedienung verwendet. Sofern nicht anders angegeben, können Sie bei den Bedienungsvorgängen auch Tasten am Hauptgerät verwenden, die die gleiche Funktion wie die entsprechenden Tasten an der Fernbedienung besitzen.

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

- Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

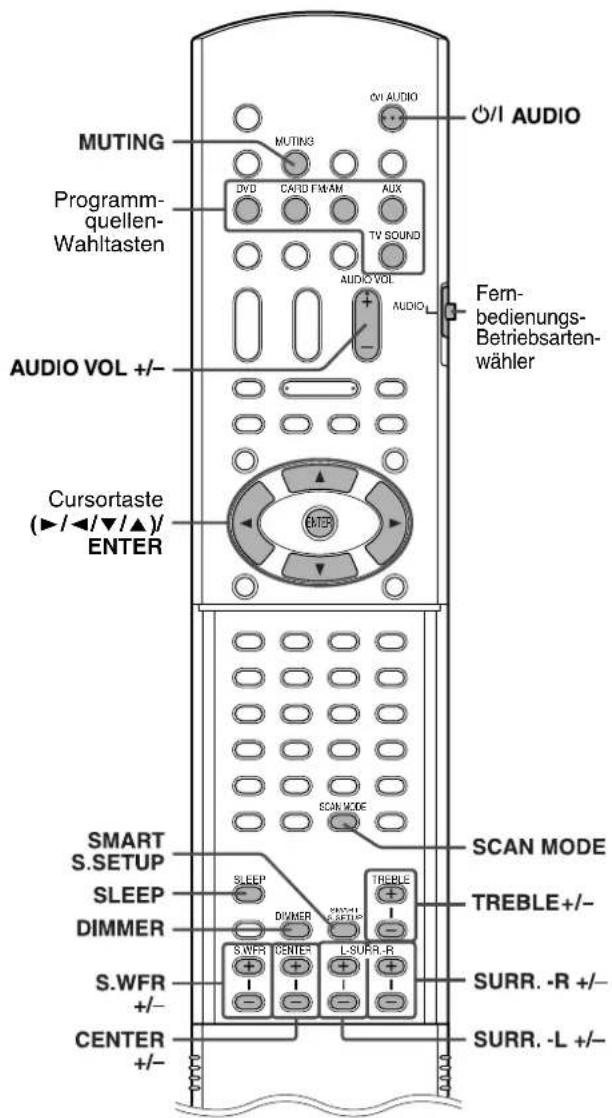

Die in der nachstehenden Abbildung benannten Funktionstasten werden bei den auf Seite 16 bis 19 beschriebenen Bedienungsvorgängen verwendet.

MUTING Programm- quellen- Wahltasten AUDIO VOL +/- Cursortaste (►/◄/▼/▲)/ ENTER SCAN MODE SMART S.SETUP SLEEP DIMMER S.WFR +/- CENTER +/- O/I AUDIO MUTING DVD CAID FMAM AUX TV SOUND AUDIO VOL AUDIO Fern- bedienungs- Betriebsarten- wähler SCAN MODE TREBLE+/- SURR. -R +/- SURR. -L +/-

Ein- und Ausschalten der Anlage

An der Fernbedienung:

Drücken Sie 🕒/IAUDIO.

Am Hauptgerät:

Drücken Sie ⏻/I.

Wenn DVD als Programmquelle gewählt ist (S. 17), erscheinen die folgenden Meldungen auf dem Fernsehschirm.

JVC

• "OFFNEN"/"SCHLIESSEN": Diese Meldung erscheint beim Öffnen und Schließen des Disc-Fachs.
• "DISC WIRD EINGELESEN": Diese Meldung erscheint, während die Disc-Informationen eingelesen werden.
• "FALSCHER LÄNDERCODE!": Diese Meldung erscheint, wenn der Regionalcode der DVD-Video-Disc nicht mit dem von dieser Anlage unterstützten Regionalcode übereinstimmt. Die Disc kann nicht abgespielt werden.
• "KEINE DISC EINGELEGT"/"KEINE KARTE": Diese Anzeige erscheint, wenn keine Disc/Speicherkarte geladen ist.
• "KANN DIESE DISC NICHT SPIELEN"/"KANN DIESE KARTE NICHT ABSPIELEN": Diese Anzeige erscheint, wenn eine nicht mit dieser Anlage abspielbare Disc/Speicherkarte geladen ist.

HINWEIS

• Nach Ausschalten der Stromzufuhr leuchtet die STANDBY-Anzeige auf; sie erlischt beim Einschalten der Stromzufuhr.
  • Die Stromzufuhr des Subwoofers ist an die Stromzufuhr des Hauptgerätes gekoppelt. Beim Einschalten der Stromzufuhr leuchtet die POWER ON-Anzeige am Subwoofer grün auf.
• Solange das Netzkabel an eine Netzsteckdose angeschlossen ist, nimmt die Anlage (nur Hauptgerät) auch im ausgeschalteten Zustand eine geringe Menge Strom auf. Dieser elektrische Zustand wird als Bereitschaftsmodus bezeichnet und kann daran erkannt werden, dass die STANDBY-Anzeige leuchtet. Um die Anlage vollständig vom Netz zu trennen, muss das Netzkabel aus der Netzsteckdose gezogen werden.
  • Die Anlage kann auch durch Drücken einer der folgenden Tasten eingeschaltet werden:
  • OPEN/CLOSE an der Fernbedienung oder ▲ am Hauptgerät
• Eine der Programmquellen-Wahltasten an der Fernbedienung
• am Hauptgerät Außer nach Drücken von FM/AM können Sie auch die entsprechenden Tasten an der Fernbedienung verwenden.

Wahl der Programmquelle

An der Fernbedienung:

Drücken Sie eine der Programmquellen-Wahltasten (DVD, CARD, FM/AM, AUX oder TV SOUND).

DVD: Für Wiedergabe einer Disc (DVD-Video-Disc, Video-CD usw.). (17S. 20)

CARD: Abspielen einer Speicherkarte. (S. 20)

FM/AM: Zum Abstimmen eines UKW- oder MW-Senders. (☐S. 40)

Bei jeder Betätigung der Taste wird abwechselnd zwischen "FM" (UKW-Bereich) und "AM" (MW-Bereich) umgeschaltet.

AUX: Zur Wahl des an die AUX IN-Buchsen oder die

DIGITAL IN-Buchse angeschlossenen Gerätes als Programmquelle. (17S. 13)

Bei jeder Betätigung der Taste wird die

Programmquelle abwechselnd zwischen “AUX” und “AUX DIGITAL” umgeschaltet.

TV SOUND: Zur Wahl des an die AV (SCART)-Buchse

angeschlossenen Fernsehgerätes (mit Ausgabe von Audiosignalen) als Programmquelle. (S. 12)

Am Hauptgerät:

Betätigen Sie SOURCE so oft, bis die gewünschte Programmquelle im Display angezeigt wird.

HINWEIS

• Bei Wahl einer anderen Programmquelle als DVD oder CARD erfolgt keine Ausgabe von Videosignalen über diese Anlage.
• Bis zum Umschalten der Programmquelle verstreichen u.U. mehrere Sekunden.

Einstellen der Lautstärke [VOLUME]

ACHTUNG

- Achten Sie vor Starten der Wiedergabe stets darauf, die Lautstärke auf den Minimalpegel zu verringern. Wenn ein hoher Lautstärkepegel eingestellt ist, besteht beim plötzlichen Einsetzen des Tons die Gefahr eines Gehörschadens und einer Zerstörung der Lautsprecher.

An der Fernbedienung:

Betätigen Sie AUDIO VOL + oder -.

Am Hauptgerät:

Drehen Sie VOLUME.

Gebrauch eines Kopfhörers (separat erhältlich)

ACHTUNG

Achten Sie in den folgenden Situationen darauf, die Lautstärke zu reduzieren:

• Vor dem Anschließen oder Aufsetzen des Kopfhörers, da ein zu hoher Lautstärkepegel einen Gehörschaden und eine Beschädigung des Kopfhörers verursachen kann.
• Vor dem Abtrennen des Kopfhörers, um eine plötzliche Tonausgabe mit zu hohem Lautstärkepegel über die Lautsprecher zu vermeiden.

Nach Anschließen eines Kopfhörers an die PHONES-Buchse am Hauptgerät wird die momentan gewählte Surround-Betriebsart (S. 24) automatisch aufgehoben, die Lautsprecher werden vom Signalweg getrennt, die Stromzufuhr des Subwoofers wird ausgeschaltet, und der Kopfhörermodus wird aktiviert. Die Anzeige "HEADPHONE" erscheint im Display.

Kopfhörermodus

Bei Gebrauch des Kopfhörers werden ungeachtet der jeweiligen Lautsprechereinstellung stets die folgenden Signale ausgegeben:

• Bei Wiedergabe einer zweikanaligen Programmquelle werden die Signale des linken und rechten vorderen Kanals über den Kopfhörer ausgegeben.
• Mehrkanalige Signale werden auf zwei Kanäle heruntergemischt und über den Kopfhörer ausgegeben.
  • (DVD-Audio) Wenn das Heruntermischen von der Disc aus gesperrt ist, werden nur die Signale des linken und rechten vorderen Kanals über den Kopfhörer ausgegeben. In einem solchen Fall erscheint die Anzeige "L/R ONLY" einige Sekunden lang im Display.

Vorübergehendes Stummschalten des Tons [MUTING]

Drücken Sie MUTING.

Aufheben der Stummschaltung

Führen Sie einen der folgenden Bedienungsvorgänge aus:

• Drücken Sie MUTING erneut.
• Betätigen Sie AUDIO VOL +/- (oder drehen Sie VOLUME am Hauptgerät).

Einstellen der Helligkeit der Anzeigen [DIMMER]

Drücken Sie DIMMER.

Bei jeder Betätigung der Taste werden die verschiedenen Helligkeitsstufen der Reihe nach durchlaufen.

Einschlaf-Timer [SLEEP]

Nach Verstreichen der voreingestellten Zeitdauer schaltet sich die Anlage automatisch aus.

Drücken Sie SLEEP.

Bei jeder Betätigung der Taste wird in der oben angegebenen Reihefolge zwischen den verschiedenen Einstellungen der Zeitdauer umgeschaltet.

Beispiel:

SLEEP 60min

Überprüfen der Restzeit

Drücken Sie SLEEP einmal.

Ändern der Restzeit

Betätigen Sie SLEEP so oft wie erforderlich.

Abbrechen

Betätigen Sie SLEEP so oft, bis die Anzeige "SLEEP OFF" erscheint.

- Durch Ausschalten der Stromzufuhr wird gleichzeitig der Einschlaf-Timer aufgehoben.

Einstellen des Ausgangspegels des Subwoofers, des Mittellautsprechers und der Surround- Lautsprecher [SUBWFR, CENTER, SURR L/R]

Betätigen Sie S.WFR +/-, um den Ausgangspegel des Subwoofers einzustellen.

Betätigen Sie CENTER +/-, um den Ausgangspegel des Mittellautsprechers einzustellen.

Betätigen Sie SURR.-L +/-, um den Ausgangspegel des linken Surround-Lautsprechers einzustellen. Betätigen Sie SURR.-R +/-, um den Ausgangspegel des rechten Surround-Lautsprechers einzustellen.

HINWEIS

Einstellen des Pegels der Höhen [TREBLE]

Drücken Sie TREBLE +/-.

HINWEIS

Ändern des Abtastungsmodus

Diese Anlage kann dem Abtastungsmodus Ihres Fernsehgerätes angepasst werden.

HINWEIS

• Um Videomaterial mit dieser Anlage im PROGRESSIVE-Modus wiedergeben zu können, muss das Hauptgerät über ein Komponentensignal-Videokabel (separat erhältlich) an das Fernsehgerät angeschlossen sein. (S. 12)
  ■Bei Wahl von DVD als Programmquelle und aktiviertem Stoppzustand

1 Halten Sie SCAN MODE mindestens 2 Sekunden lang gedrückt.

Die Anzeige "RGB", "Y/C" oder "PROGRESSIVE" erscheint im Display.

2 Betätigen Sie die Cursorartaste ▶/◀ zur Wahl des gewünschten Modus.

• RGB: Wählen Sie diese Einstellung, wenn Ihr Fernsehgerät ein RGB- bzw. FBAS-Videosignal mit Zwischenzeilenabtastung verarbeiten kann.
• Y/C: Wählen Sie diese Einstellung, wenn Ihr Fernsehgerät ein S-Videosignal mit Zwischenzeilenabtastung verarbeiten kann.
• PROGRESSIVE: Wählen Sie diese Einstellung, wenn Ihr Fernschgerät mit Komponentensignal-Videobuchsen ausgestattet ist und ein Videosignal mit Zeilensprungabtastung verarbeiten kann.

Die Bildqualität verringert sich in der Reihenfolge — "PROGRESSIVE" > "RGB" > "Y/C" > FBAS-Videosignal.

3 Drücken Sie ENTER, sobald der gewünschte Modus angezeigt wird.

Bei Wahl von "PROGRESSIVE" leuchtet die PROGRESSIVE-Anzeige im Display auf.

HINWEIS

• Nach Drücken von ENTER können Bildverzerrungen auftreten, doch handelt es sich dabei nicht um eine Funktionsstörung der Anlage.
  • Die Standardeinstellung ist "RGB".

• Bestimmte mit Zeilensprungabtastung arbeitende Fernsehgeräte und High-Definition-Fernsehgeräte sind nicht vollständig mit dieser Anlage kompatibel. Beim Abspielen einer DVD-Video-Disc im Zeilensprungabtastungs-Modus kann dies dazu führen, dass ein unnatürlich wirkendes Bild auf dem Fernsehschirm erscheint. In einem solchen Fall ändern Sie den Abtastungsmodus auf "RGB" oder "Y/C".
  Bitte wenden Sie sich mit Fragen zur Kompatibilität Ihres Fernsehgerätes an das nächste JVC-Kundendienstzentrum.

- Alle mit Zeilensprungabtastung arbeitenden Fernsehgeräte und High-Definition-Fernsehgeräte der Marke JVC sind vollständig mit dieser Anlage kompatibel.

Optimieren der Lautsprechereinstellungen [Smart Surround Setup]

HINWEIS

• Wenn die Platzierung der Lautsprecher im Hörraum oder die Hörposition selbst verändert wurde, oder wenn Sie die Lautsprecher im Lieferumfang dieser Anlage durch andere Boxen ersetzt haben, führen Sie das Smart Surround Setup erneut aus.
  ■Bei Wahl von DVD als Programmquelle und aktiviertem Stoppzustand

1 Begeben Sie sich an die normale Hörposition.

2 Halten Sie SMART S.SETUP gedrückt.

SMART SURROUND SETUP LAUTSPRECHER VORN 0dB 1.0m CENTERLAUTSPRECHER 0dB 3.0m RAUMLAUTSPRECHER RECHTS 0dB 3.0m RAUMLAUTSPRECHER LINKS 0dB 3.0m START WENN BEREIT, START DRÜCKEN. WHAL ENGABE ZUN AUSWAL, ENTER ZUN BESTÄKUNG, ZUM BEENDEN (SMART 8, SETUP) DRÜCKEN.

Die Meldung "SETTING UP" beginnt im Display zu blinken.

3 Drücken Sie ENTER, betätigen Sie die Cursortaste ▼/▲ zur Wahl des Abstands der vorderen Lautsprecher von der Hörposition, und drücken Sie dann ENTER.

4 Betätigen Sie die Cursortaste ▼/▲ zur Wahl von START, und drücken Sie dann ENTER.
5 Klatschen Sie Ihre Hände einmal über dem Kopf zusammen.
6 Vergewissern Sie sich, dass die Meldung "FERTIG!" auf dem Fernsehschirm erscheint, und drücken Sie dann SMART S.SETUP.

Die Anlage erfasst das Klatschgeräusch über die Satellitenlautsprecher und stellt dann automatisch die optimalen Einstellungen für jeden Surround-Lautsprecher her. Nach beendetem Smart Surround Setup erscheint die Meldung "FERTIG!" auf dem Fernsehschirm.

Wenn die Meldung "VERSAGT!" auf dem Fernsehschirm erscheint

Die Anlage konnte das Klatschgeräusch nicht einwandfrei erfassen. In einem solchen Fall folgen Sie den Anweisungen, die auf dem Fernsehschirm erscheinen.

- Wenn das System das Klatschen dreimal als "VERSAGT!" erfasst, stellen Sie die Enfernung (ENTFERNUNG) und den Ausgangspegel (STUFE) manuell ein (S. 37).

Abbrechen

Drücken Sie SMART S.SETUP.

HINWEIS

• Der Ausgangspegel (STUFE) des Subwoofers muss manuell eingestellt werden. (S. 18 oder 37)
• Wenn das Hauptgerät und der aktive Subwoofer nicht korrekt über das mitgelieferte Systemsteuerkabel miteinander verbunden sind, erscheint in Schritt 2 die Fehlermeldung "SW ERROR" im Display.

- Ein Symbol wie 100nnzeichnet den Typ von Discs/ Speicherkarten, bei dem der betreffende Bedienungsvorgang jeweils zur Verfügung steht.

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

2 Drücken Sie dem jeweils abzuspielenden Datenträger entsprechend entweder DVD oder CARD.

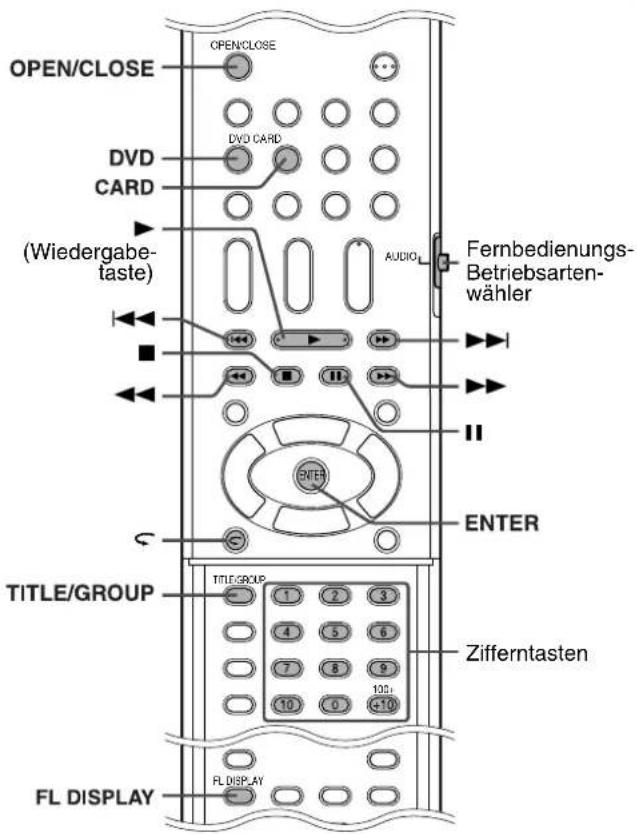

Die in der nachstehenden Abbildung benannten Funktionstasten werden bei den auf Seite 20 bis 23 beschriebenen Bedienungsvorgängen verwendet.

OPEN/CLOSE DVD CARD (Wiedergabe- taste) OPEN/CLOSE DVD CARD AUDIO Fernbedienungs- Betriebsarten- wähler TITLE/GROUP TITLE/GROUP FL DISPLAY FL DISPLAY Zifferntasten

Grundlegende Wiedergabeverfahren

■ Für Wiedergabe einer Disc 1 Drücken Sie OPEN/CLOSE.

DVD VIDEO DVD AUDIO VCD SVCD CD MP3 WMA JPEG MPEG 4

• Die Anlage schaltet sich ein, und das Disc-Fach wird ausgefahren. • ▲ am Hauptgerät kann ebenfalls verwendet werden.

2Legen Sie eine Disc auf das Disc-Fach.

Etikettseite nach oben weisend

Einlegen einer 8-cm-Disc

3 Drücken Sie ▶ (Wiedergabetaste).

■Für Wiedergabe einer Speicherkarte

■Bei Wahl von CARD als Programmquelle

1 Schieben Sie die Karte in den Kartenschlitz, bis sie mit einem Klickgeräusch einrastet.

2 Drücken Sie ▶ (Wiedergabetaste).

Beim Abspielen einer MP3/WMA

Die Dateisteueranzeige (→ S. 28) erscheint auf dem Fernsehschirm.

Beim Abspielen einer JPEG

Alle Dateien (Standbilder) werden der Reihe nach jeweils ca. 3 Sekunden lang auf dem Fernsehschirm angezeigt (Dia-Vorführung). Nach Beenden der Wiedergabe erscheint die Dateisteueranzeige (S. 28) auf dem Fernsehschirm.

Beim Abspielen einer MPEG4

Nach Drücken von TOP MENU oder MENU während der Wiedergabe erscheint die Dateisteueranzeige (S. 28) auf dem Fernsehschirm.

■ Pausieren der Wiedergabe Drücken Sie II.

Um die Wiedergabe fortzusetzen, drücken Sie ▶ (Wiedergabetaste).

■ Beenden der Wiedergabe Drücken Sie ■.

■ Entfernen der Speicherkarte

WICHTIG

Vergewissern Sie sich, dass die Wiedergabe der Speicherkarte gestoppt ist, bevor Sie die Speicherkarte entfernen. Anderenfalls können die auf der Speicherkarte aufgezeichneten Daten defekt werden.

■Im Stoppzustand

Bitte wenden

■Eingeblendete Symbole für Bedienerführung

Während der Wiedergabe einer DVD-Video-Disc können die folgenden Symbole für Bedienerführung mehrere Sekunden lang in den Fernsehschirm eingeblendet werden:

• : Erscheint am Anfang einer Szene, die Untertitel in mehreren Sprachen enthält.
• : Erscheint am Anfang einer Szene, die Tonspuren in mehreren Sprachen enthält.
• : Erscheint am Anfang einer Szene, die aus mehreren Kamerawinkeln aufgezeichnet wurde.
• (Wedergabe), (Pause), / (Suchlauf vorwärts/rückwärts),

(Zeitlupenwiedergabe vorwärts/rückwärts): Das entsprechende Symbol erscheint, während der betreffende Bedienungsvorgang ausgeführt.

- : Der jeweilige Bedienungsvorgang ist von der Disc aus gesperrt.

HINWEIS

• (Bei JPEG-Disc) Bevor das Bild vollständig auf dem Fernsehschirm erscheint, spricht die Anlage nicht auf eine Betätigung von Funktionstasten an.
• Wenn die Symbole für Bedienerführung nicht in den Fernsehschirm eingeblendet werden sollen, schlagen Sie bitte auf Seite 38 nach.

■Im Display angezeigte Wiedergabe-Informationen

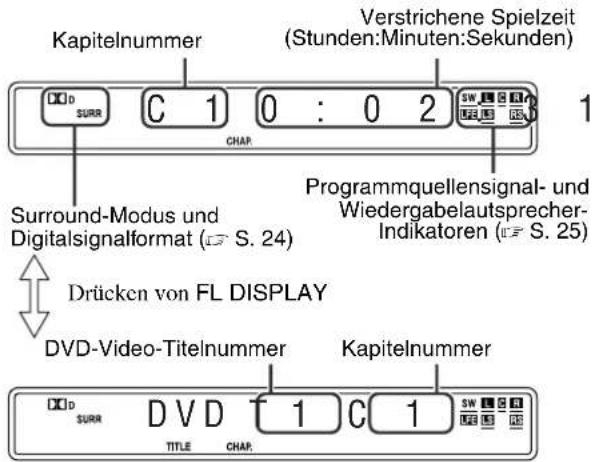

DVD-Video-Disc

Beispiel:

Beim Abspielen einer im 5.1-kanaligen Dolby Digital-Format codierten DVD-Video-Disc

Kapitelnummer Verstrichene Spielzeit (Stunden:Minuten:Sekunden) C 1 0 : 0 2 SW_1 2.5 3.5 1 CHAP. Surround-Modus und Digitalsignalformat (S. 24) Programmquellensignal- und Wiedergabelautsprecher- Indikatoren (S. 25) Drücken von FL DISPLAY DVD-Video-Titelnummer Kapitelnummer D V D T 1 C 1 SW_1 2.5 3.5 Surr TITLE CHAP. SW_1 2.5 3.5

DVD-Audio
Signalformat- und Lautsprecherkanal-Indikatoren

P PCM T 1 1 : 2 3 : 4 5 SW L R Track Titelnummer Verstrichene Spielzeit (Stunden:Minuten:Sekunden) Drücken von FL DISPLAY Gruppennummer Titelnummer P PCM DVDA G1 T 1 SW B GROUP TRACK

Video-CD/SVCD/Audio-CD

Beispiel:

Abspielen einer Audio-CD

Titelnummer Programmquellensignal- und Wiedergabelautsprecher- Indikatoren LPCM CD 1 10:31 SW *1 TRACK Verstrichene Spielzeit (Minuten:Sekunden)

*1 Bei einer Video-CD/SVCD erscheint die Anzeige "VCD".

HINWEIS

- Beim Abspielen einer Video-CD oder SVCD mit Wiedergabesteuerungs-Funktion wird statt der verstrichenen Spielzeit "PBC" angezeigt.

MP3/WMA

Beispiel:

Beim Abspielen einer MP3

*2 Beim Abspielen einer WMA leuchtet der WMA-Indikator auf.

JPEG

Gruppennummer Dateinummer J P G G 1 2 F 1 2 3 SW GROUP

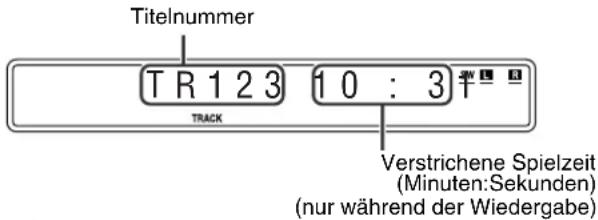

MPEG4

Titelnummer TR 1 2 3 10 : 3 T TRACK Verstrichene Spielzeit (Minuten:Sekunden) (nur während der Wiedergabe)

Drücken von FL DISPLAY

Gruppennummer Dateinummer ASF G12 T123 SW 1 3 GROUP TRACK

Programmquellensignal- und Wiedergabelautsprecher-Indikatoren

HINWEIS

• Der Zeitanzeigemodus kann gewechselt werden (außer für MP3/WMA/JPEG/MPEG4). (S. 26)
• Die Wiedergabe-Informationen können auch auf dem Fernsehschirm überprüft werden. (S. 25)

■ Bildschirmschoner-Funktion

Wenn das gleiche Bild längere Zeit unverändert auf dem Fernsehschirm verbleibt, kann dies zu einem Einbrennen des Bilds führen. Um dieses Problem zu vermeiden, sorgt diese Anlage automatisch dafür, dass der Bildschirm abgeblendet wird, wenn das gleiche Bild länger als 5 Minuten unverändert auf dem Fernsehschirm verbleibt (Bildschirmschoner-Funktion).

• Nach ihrer Aktivierung kann die Bildschirmschoner-Funktion durch Drücken einer beliebigen Taste aufgehoben werden.
• Falls die Bildschirmschoner-Funktion nicht aktiviert werden soll, schlagen Sie bitte auf Seite 37 nach.

Sofortwiederholung

Die Wiedergabeposition kann um 10 Sekunden rückwärts verschoben werden, um diesen Abschnitt unmittelbar zu wiederholen.

■ Während der Wiedergabe

An der Fernbedienung:

Drücken Sie

HINWEIS

• Diese Funktion steht nur innerhalb des laufenden DVD-Video-Titels zur Verfügung.
• Bei bestimmten Discs steht diese Funktion u.U. nicht zur Verfügung.

Suchlauf vorwärts/ rückwärts

■ Während der Wiedergabe

An der

Fernbedienung:

Betätigen Sie ▶▶ oder ◀◀.

Bei jeder Betätigung einer dieser Tasten werden die verschiedenen Geschwindigkeitsstufen des Suchlaufs ( ×2,×5,×10,×20,×60 ) der Reihe nach durchlaufen.

Zurückschalten auf normale Wiedergabegeschwindigkeit

Drücken Sie ▶ (Wiedergabetaste).

Halten Sie ▶▶| oder ◀◀◀ gedrückt.

Wird ▶▶| oder ◀◀◀ gedrückt gehalten, so erhöht sich die Geschwindigkeit des Suchlaufs vorwärts bzw. rückwärts (×5 → ×20).

HINWEIS

• Der obige Bedienungsvorgang unter Verwendung von ▶▶1 oder ◀◀◀ steht nur bei Discs eines anderen Formats als MPEG4 zur Verfügung.
• Beim Abspielen einer DVD-Video-Disc, Video-CD, SVCD oder MPEG4-Disc erfolgt während des Suchlaufs vorwärts/rückwärts keine Tonausgabe.
• Beim Abspielen einer DVD-Audio-Disc oder CD erfolgt die Tonausgabe während des Suchlaufs vorwärts/rückwärts zwischenzeitlich und mit niedrigem Lautstärkepegel.
• Bei bestimmten Discs steht diese Funktion u.U. nicht zur Verfügung.

Sprung an den Anfang eines gewünschten Disc-Eintrags

■Bei Verwendung der Tasten ▶▶▶/|◀◀

■Für DVD-Video-Disc (Kapitel): Während der Wiedergabe

Für Video-CD/SVCD (Titel): Bei Wiedergabe ohne Wiedergabesteuerungs-Funktion Für DVD-Audio-Disc/CD/MP3/WMA/JPEG/MPEG4-Disc (Titel/Datei): Während der Wiedergabe oder im Stoppzustand

Betätigen Sie ▶▶| oder ◀◀◀ so oft wie erforderlich.

HINWEIS

• Beim Abspielen einer MP3/WMA-Discs kann die Bedienung mit Hilfe der Dateisteueranzeige erfolgen. (S. 28)
• Bei bestimmten Discs steht diese Funktion u.U. nicht zur Verfügung.

■Bei Verwendung der Zifferntasten an der Fernbedienung

■Für DVD-Video-Disc (DVD-Video-Titel, Kapitel):

Im Stoppzustand wird eine DVD-Video-Titelnummer gewählt. Während der Wiedergabe wird eine Kapitelnummer gewählt.

Für DVD-Audio-Disc (Titel):

Während der Wiedergabe oder im Stoppzustand Für Video-CD/SVCD (Titel):

Bei Wiedergabe ohne Wiedergabesteuerungs-Funktion Für CD/MP3/WMA/JPEG/MPEG4-Disc (Titel/Datei):

Während der Wiedergabe oder im Stoppzustand

Betätigen Sie die Zifferntasten (0-10, +10) zur Eingabe der gewünschten Nummer.

- Einzelheiten zur Verwendung der Zifferntasten finden Sie unter "Eingabe von Nummern über die Zifferntasten" weiter unten.

Eingabe von Nummern über die Zifferntasten

Zur Wahl von 3: Drücken Sie 3.

Zur Wahl von 14: Drücken Sie zunächst +10, dann 4.

Zur Wahl von 24: Drücken Sie +10 zweimal, und dann 4.

Zur Wahl von 40: Drücken Sie zunächst +10 dreimal, dann 10. Oder Sie drücken +10 viermal, und dann 0.

Aufsuchen eines gewünschten DVD-Video-Titels oder einer Gruppe über die Zifferntasten

■ Während der Wiedergabe oder im Stoppzustand

1 Drücken Sie TITLE/GROUP.

“__” oder “_” erscheint im Anzeigebereich für DVD-Video-Titel-/Gruppennummern des Displays.

Beispiel:

Beim Abspielen einer DVD-Video-Disc

T__ 1:23:45

2 Während die Anzeige “\_ \_” oder “\_” im Display erscheint, betätigen Sie die Zifferntasten (0-10, +10) zur Eingabe der Nummer des gewünschten DVD-Video-Titels bzw. der gewünschten Gruppe.

Die Wiedergabe startet mit dem ersten Kapitel des gewählten DVD-Video-Titels oder mit dem ersten Titel bzw. der ersten Datei der gewählten Gruppe.

- Einzelheiten zur Verwendung der Zifferntasten finden Sie unter "Eingabe von Nummern über die Zifferntasten" (S. 23).

HINWEIS

- Bei bestimmten Discs/Speicherkarten steht diese Funktion nicht zur Verfügung.

Abspielen einer Bonusgruppe

Bestimmte DVD-Audio-Discs enthalten eine sog.

“Bonusgruppe”, deren Wiedergabe eingeschränkt ist. Bei der Bonusgruppe handelt es sich stets um die letzte Gruppe einer

Disc. Um eine solche Bonusgruppe abspielen zu können, müssen Sie einen bestimmte "Schlüsselnummer" (ein Passwort) eingeben. Das Verfahren zur Ermittlung der Schlüsselnummer richtet sich nach der jeweiligen Disc. Nachdem Sie die Schlüsselnummer einer bestimmten Disc ermittelt haben, gehen Sie wie nachstehend beschrieben vor, um die Bonusgruppe abzuspielen.

■ Während der BONUS-Indikator im Display leuchtet

1 Wählen Sie die Bonusgruppe.

Informationen zur Wahl einer Gruppe finden Sie unter "Aufsuchen eines gewünschten DVD-Video-Titels oder einer Gruppe über die Zifferntasten" weiter oben. Das Feld für Eingabe der Schlüsselnummer erscheint.

Auf dem Fernsehschirm

Im Display des Hauptgerätes

2 Betätigen Sie die Zifferntasten (0-9) zur Eingabe der Schlüsselnummer, und drücken Sie dann ENTER.

Wenn die richtige Schlüsselnummer eingegeben wurde, startet die Wiedergabe der Bonusgruppe, und der BONUS-Indikator erlischt.

- Nach einer fehlerhaften Eingabe geben Sie die Schlüsselnummer erneut korrekt ein.

Löschen der Eingabe der Schlüsselnummer

Führen Sie einen der folgenden Bedienungsvorgänge aus:

• Drücken Sie ■
• Öffnen Sie das Disc-Fach.
  • Schalten Sie die Anlage aus.

- Ein Symbol wie 📋nnzeichnet den Typ von Discs/ Speicherkarten, bei dem der betreffende Bedienungsvorgang jeweils zur Verfügung steht.

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".
2 Drücken Sie dem jeweils abzuspielenden Datenträger entsprechend entweder DVD oder CARD.
- Es gibt Ausnahmen zum obigen Bedienungsvorgang. Befolgen Sie in diesem Fall die entsprechenden Anleitungen.

Die in der nachstehenden Abbildung benannten Funktionstasten werden bei den auf Seite 24 bis 35 beschriebenen Bedienungsvorgängen verwendet.

AUDIO (AUDIO SUBTITLE SURR) (SURR. SUBTITLE (Wiedergabe- taste) AUDIO Fernbedienungs- Betriebsarten- wähler TOP MENU MENU Cursortaste (►/◄/▼/▲)/ ENTER ON SCREEN ON Zifferntasten ANGLE 1 2 3 ZOOM 4 5 6 ZOOM 7 8 9 PAGE 10 0 10c- REPEAT REPEAT A-B RPT PLAY MODE CANCEL A-B RPT SETTING SETTING VFP RETURN PLAY MODE RETURN VFP

Für jedes Eingangssignal verfügbare Surround-Betriebsarten

Das Symbol √ kennzeichnet die jeweils verfügbaren Surround-Betriebsarten.

Betriebsart Signal	Surround-Effekt Aus	Surround-Automatik	Dolby Surround			DTS Digital Surround	Linear PCM	Packed PCM	DSP
	SURR OFF	AUTO SURR	PL II MOVIE*3	PL II MUSIC*3	Dolby Digital	DTS	LPCM	PPCM	ALL CH ST.*3
Dolby Digital (mehrkanalig)	√	√	—	—	√	—	—	—	—
Dolby Digital (zweikanalig)	√	√	√	√	—	—	—	—	√
DTS Digital Surround (mehrkanalig)	√	√	—	—	—	√	—	—	—
DTS Digital Surround (zweikanalig)	√	√	√	√	—	—	—	—	√
Analog (Videorecorder) oder Linear/Packed PCM (zweikanalig)	√	√	√	√	—	—	—	—	√
Linear/Packed PCM (mehrkanalig)	√	√	—	—	—	—	√	√	—

*1 In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“, „MLP Lossless“, und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

*2 „DTS“ und „DTS Digital Surround“ sind Warenzeichen von Digital Theater Systems, Inc.

*3 Die gewünschte Betriebsart wird durch Betätigen von SURR. gewählt. (S. 25)

Bitte wenden

■Alle Kanäle Stereo (DSP)

Die Betriebsart ALL CH ST. (Alle Kanäle Stereo) kann zur Erzeugung eines breiteren Stereo-Klangfelds unter Verwendung aller angeschlossenen (und aktivierten) Lautsprecher eingesetzt werden. Diese Betriebsart kann bei Wiedergabe einer zweikanaligen Programmquelle verwendet werden.

Normaler Stereoklang

Alle Kanäle Stereo

■Indikatoren im Display

Digitalsignalformat-Indikatoren

PPCM: Leuchtet bei Zuleitung des Packed PCM-Signals einer DVD-Audio-Disc.

LPCM: Leuchtet bei Zuleitung eines Linear PCM-Signals.

☐☐D: Leuchtet bei Zuleitung eines Signals im Format Dolby Digital.

dts : Leuchtet bei Zuleitung eines Signals im Format DTS Digital (Surround).

Keine Anzeige: Bei Zuleitung eines Analogsignals leuchtet keiner der Digitalsignalformat-Indikatoren.

Dolby Surround/DSP-Betriebsartenindikatoren

☐PLII: Leuchtet bei aktivierter Dolby Pro Logic II-Betriebsart. DSP: Leuchtet bei Wahl der Betriebsart alle Kanäle Stereo.

Programmquellensignal-Indikatoren usw.

Diese Indikatoren kennzeichnen die im Eingangssignal enthaltenen Kanäle der verschiedenen Lautsprecher.

L: Leuchtet bei Zuleitung des Signals des linken vorderen Kanals.
C: Leuchtet bei Zuleitung des Signals des Mittenkanals.
R: Leuchtet bei Zuleitung des Signals des rechten vorderen Kanals.
LFE : Leuchtet bei Zuleitung des Signals des LFE-Kanals.
LS: Leuchtet bei Zuleitung des Signals des linken Surround-Kanals.
RS : Leuchtet bei Zuleitung des Signals des rechten Surround-Kanals.
S : Leuchtet bei Zuleitung des monauralen Surround-Kanals oder einer zweikanaligen Signals im Format Dolby Surround.

SW : Leuchtet immer.

Das Symbol “” neben einem der obigen Indikatoren weist darauf hin, dass der entsprechende Lautsprecher das Signal dieses Kanals momentan wiedergibt. Bei Wiedergabe des in 5.1 Kanäle decodierten Klanges der verschiedenen Kanäle leuchtet nur “”

Wahl der Surround-Betriebsart

Bei Wiedergabe einer digitalen mehrkanaligen Programmquelle wählt die Anlage automatisch die für das jeweilige Eingangssignal optimal geeignete Surround-Betriebsart. Bei Wiedergabe einer zweikanaligen Programmquelle können Sie die gewünschte Surround-Betriebsart manuell wählen.

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

- Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

■Bei Wiedergabe einer digitalen mehrkanaligen Programmquelle (außer in der Betriebsart "SURR OFF")

Die geeignete mehrkanalige Surround-Betriebsart (Dolby Digital, DTS Digital Surround oder Linear/Packed PCM) wird automatisch gewählt.

■Bei Wiedergabe einer zweikanaligen Programmquelle

Sie können entweder eine der beiden Betriebsart von Dolby Pro Logic II (PL II MOVIE/PL II MUSIC) oder die DSP (ALL CH ST.)-Betriebsart wählen.

Betätigen Sie SURR. zur Wahl der gewünschten Surround-Betriebsart.

Die Surround-Betriebsart wird aktiviert, und die Anzeige der aktuellen Surround-Betriebsart erscheint im Display. Bei jeder Betätigung der Taste werden die verschiedenen Surround-Betriebsart der Reihe nach durchlaufen.

Einzelheiten zu den verschiedenen Betriebsarten finden Sie auf Seite 24.

Ausschalten der Surround-Betriebsart

Betätigen Sie SURR. so oft, bis die Anzeige "SURR OFF" im Display erscheint.

Speichern der Surround-Einstellungen — Speicherautomatik

Beim Ausschalten der Stromzufuhr speichert die Anlage die aktuelle Einstellung der Surround-Betriebsart. Nach erneutem Einschalten der Stromzufuhr wird die gespeicherte Betriebsart automatisch abgerufen.

HINWEIS

• Bei Wahl von FM (UKW) oder AM (MW) als Programmquelle kann keine Surround-Betriebsart gewählt werden.
• Beachten Sie bitte, dass der Surroundmodus keinerlei Auswirkungen auf die MPEG4-Wiedergabe hat.
• Beim Abspielen einer DVD-Audio-Disc, die das Heruntermischen softwaremäßig sperrt, werden weiterhin mehrkanalige Signale ausgegeben, wobei die Anzeige "MULTI CH" selbst dann im Display erscheint, wenn die Surround-Betriebsart während der Wiedergabe ausgeschaltet worden ist. Bei Wahl der Surround-Einstellung "SURR OFF" andererseits wird nur der Ton des linken und rechten vorderen Lautsprecherkanals ausgegeben, wobei die Anzeige "LR ONLY" im Display erscheint.

Verwendung der Einblendungsleiste

Mit Hilfe der Einblendungsleiste können Sie Disc-Informationen überprüfen und bequem auf verschiedene Funktionen zugreifen.

Anzeigen der Einblendungsleiste

■ Wenn eine Disc eingelegt ist

Drücken Sie ON SCREEN.

Bei jeder Betätigung der Taste ändert sich die Anzeige der Einblendungsleiste auf dem Fernsehschirm wie folgt:

Beispiel:

Beim Abspielen einer DVD-Video-Disc

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 ↓ DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 ↓ TIME OFF CHAP 1/8 1/3 1/1 Aus (Die Einblendungsleiste verschwindet) ↓ (beginnt wieder von vorn)

- Der momentan gewählte Eintrag wird in Grün dargestellt.

■Anzeigeinhalt der Einblendungsleiste während der Wiedergabe

DVD-Video-Disc

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 TIME OFF CHAP 1/8 1/ 3 1/1

DVD-Audio

*1 Die Anzeigen 7 - 14 stehen nicht zur Verfügung. *2 Nach Wahl von CARD als Programmquelle erscheint die Anzeige "CARD".

①Kennzeichnet den Disc-Typ.
2 Zeigt die aktuelle Datenübertragungsrate (in Megabit je Sekunde) an.
3Zeigt die Nummer des aktuellen DVD-Video-Titels (für DVD-Video-Disc) oder der aktuellen Gruppe (für DVD-Audio-Disc) an.
[4]Hier wird die Nummer des aktuellen Kapitels (bei DVD-Video-Discs) oder Titels (bei anderen Typen von Discs/Speicherkarten) angezeigt.
5 Zeigt Zeitdaten an. Siehe den Abschnitt "Ändern der Zeitdaten" weiter unten.

6Zeigt den Wiedergabestatus an.

: Erscheint während der Wiedergabe.
/ Erscheint bei Suchlauf vorwärts/rückwärts.
/ / Erscheint bei Zeitlupenwiedergabe vorwärts/rückwärts.

II: Erscheint im Pausenzustand.

: Erscheint im Stoppzustand.

⑦ Wählen Sie diesen Eintrag, um die Zeitdaten zu ändern (5). Siehe den Abschnitt "Ändern der Zeitdaten" weiter unten.

8 Wählen Sie diesen Eintrag für Wiedergabewiederholung. (S. 33)

9 Wählen Sie diesen Eintrag für die Zeitsuchfunktion. (S. 28)

[10] Wählen Sie diesen Eintrag für die Kapitelsuchfunktion (für DVD-Video-Disc) oder die Titelsuchfunktion (für DVD-Audio-Disc). (27S. 27)

Wählen Sie diesen Eintrag, um die Tonspursprache, den Audiokanal oder den Datenflusstyp zu ändern. (S. 30)

Wählen Sie diesen Eintrag, um die Untertitelsprache zu ändern. (S. 29)

Wählen Sie diesen Eintrag, um den Betrachtungswinkel zu ändern. (S. 29)

14 Wählen Sie diesen Eintrag, um die Seite umzuschalten. (S. 31)

[15]Zeigt die aktuelle Wiedergabebetriebsart an. PROGRAM: Erscheint bei Programmwiedergabe. (S. 32) RANDOM: Erscheint bei Zufallswiedergabe. (S. 33)

16 Zeigt den Zustand der Wiederholbetriebsart an. (S. 33)

Ändern der Zeitdaten

Sie können die Zeitdaten

ändern, die in der

Einblendungsleiste auf dem

Fernsehschirm und im Display des Hauptgerätes angezeigt werden.

■ Während der Wiedergabe

1 Drücken Sie ON SCREEN zweimal.
Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um TIME hervorzuheben.

3 Betätigen Sie ENTER zur Wahl der gewünschten Informationen.

Beispiel:

Bei Wahl der verstrichenen Spielzeit der Disc.

TOTAL 1:25:58

• TIME: Verstrichene Spielzeit des laufenden Kapitels/Titels
• REM: Restspielzeit des laufenden Kapitels/Titels
• TOTAL: Verstrichene Spielzeit der Disc
• T. REM: Restspielzeit der Disc

4 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

Starten der Wiedergabe an einer bestimmten Stelle der Disc

Sie können die Wiedergabe mit einem bestimmten DVD-Video-Titel, Kapitel oder Titel starten. Außerdem können Sie eine bestimmte Zeitposition auf der Disc vorgeben, an der die Wiedergabe starten soll.

Aufsuchen einer gewünschten Szene mit Hilfe des DVD-Menüs

Die meisten DVD-Video-Discs besitzen ihre eigenen Menüs für Anzeige auf dem Fernsehschirm, in denen der Inhalt der Disc aufgelistet ist. Mit Hilfe dieser Menüs können Sie gewünschte Szenen bequem aufsuchen.

■Wenn eine DVD-Video-Disc eingelegt ist

1 Betätigen Sie TOP MENU oder MENU. Das DVD-Menü erscheint auf dem Fernsehschirm.

Beispiel:

1 2 3

Normalerweise verfügt eine DVD-Video-Disc, die mehrere DVD-Video-Titel enthält, über ein sog. "Hauptmenü", in dem alle DVD-Video-Titel der Disc aufgelistet sind. Drücken Sie TOP MENU, um das Hauptmenü anzuzeigen. Manche DVD-Video-Discs verfügen über ein weiteres Menü, das durch Drücken von MENU angezeigt werden kann. Einzelheiten zum Inhalt dieses Zusatzmenüs finden Sie in der Begleitliteratur der jeweiligen DVD-Video-Disc.

2 Betätigen Sie die Cursorartaste ▶/◀/▼/▲ zur Wahl des gewünschten Eintrags.

3 Drücken Sie ENTER.

- Bei bestimmten Discs können Sie Einträge auch durch Eingabe der entsprechenden Nummern über die Zifferntasten auswählen.

Aufsuchen einer gewünschten Szene mit Hilfe eines Menüs bei einer Video-CD/SVCD mit Wiedergabesteuerungs-Funktion

Video-CDs und SVCDs mit Wiedergabesteuerungs-Funktion besitzen ein eigenes Menü, das beispielsweise eine Liste aller auf der Disc aufgezeichneten Titel enthält. Mit Hilfe dieser Menü eine bestimmte Szene bequem aufsuchen.

■ Bei Wiedergabe unter Verwendung der Wiedergabesteuerungs-Funktion

1 Betätigen Sie RETURN so oft, bis das Menü auf dem Fernsehschirm erscheint.

Beispiel:

1 2 3

2 Betätigen Sie die Zifferntasten (1-10, +10) zur Eingabe der Nummer des gewünschten Eintrags.

- Einzelheiten zur Verwendung der Zifferntasten finden Sie unter "Eingabe von Nummern über die Zifferntasten" (S. 23).

Rückkehr zum Menü

Drücken Sie RETURN.

Wenn "NEXT" oder "PREVIOUS" auf dem Fernsehschirm erscheint:

- Um auf die nächste Seite weiterzuschalten, drücken Sie ▶▶1. - Um auf die vorige Seite zurückzukehren, drücken Sie 1◀◀.

HINWEIS

- Um eine mit Wiedergabesteuerungs-Funktion ausgestattete Video-CD oder SVCD ohne Verwendung dieser Funktion abzuspielen, führen Sie einen der folgenden Vorgänge aus

- Starten Sie die Wiedergabe, indem Sie im Stoppzustand die Zifferntasten betätigen.

- Betätigen Sie ▶▶1 so oft, bis die Nummer des gewünschten Titels angezeigt wird, und drücken Sie dann ▶ (Wiedergabetaste), um die Wiedergabe zu starten. Statt "PBC" erscheint die Titelnummer im Display.

- Um bei einer mit Wiedergabesteuerungs-Funktion ausgestatteten Video-CD oder SVCD diese Funktion erneut zu aktivieren, führen Sie einen der folgenden Vorgänge aus:

• Betätigen Sie TOP MENU oder MENU.

- Drücken Sie zunächst ■ zweimal, um die Wiedergabe zu beenden, und dann ▶ (Wiedergabetaste).

Aufsuchen eines gewünschten Kapitels/Titels mit Hilfe der Einblendungsleiste

■ Während der Wiedergabe

1 Drücken Sie ON SCREEN zweimal. Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um CHAP.→ / Thevorzuheben.

3 Drücken Sie ENTER.

Beispiel: Beim Abspielen einer DVD-Video-Disc

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 TIME OFF CHAP 1/8 1/ 3 1/1 CHAPTER

4 Betätigen Sie die Zifferntasten (0-9) zur Eingabe der gewünschten Kapitelnummer.

Beispiel: Zur Wahl von 8: Drücken Sie 8. Zur Wahl von 10: Drücken Sie zunächst 1, dann 0. Zur Wahl von 20: Drücken Sie zunächst 2, dann 0. Zur Wahl von 37: Drücken Sie zunächst 3, dann 7.

Korrigieren eines Eingabefehlers

Wiederholen Sie Schritt 4.

5 Drücken Sie ENTER.

6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

HINWEIS

• Die höchste Kapitel- bzw. Titelnummer, die auf diese Weise eingegeben werden kann, ist 99.

Aufsuchen einer gewünschten Position durch Vorgabe einer bestimmten Zeit

■Für DVD-Video-Disc/ DVD-Audio-Disc: Während der Wiedergabe Für Video-CD/SVCD: Im Stoppzustand oder wäh Verwendung der Wiedergabe Für CD: Während der Wiedergabe

■Zur Vorgabe der ab dem Anfang der Disc verstrichenen Spielzeit

Führen Sie das nachstehend beschriebene Bedienungsverfahren im Stoppzustand aus.

■Zur Vorgabe der ab dem Anfang des laufenden DVD-Video-Titels bzw. Titels verstrichenen Spielzeit

Führen Sie das nachstehend beschriebene Bedienungsverfahren während der Wiedergabe aus.

1 Drücken Sie ON SCREEN zweimal. Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um ⏻→ hervorzuheben.

3 Drücken Sie ENTER.

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 TIME OFF CHAP 1/8 1/3 1/1 TIME : : :

4Betätigen Sie die Zifferntasten (0-9) zur Eingabe der gewünschten Zeit.

Beispiel:

Starten der Wiedergabe an einer Position, die einer verstrichenen Spielzeit von 2 (Stunden): 34 (Minuten): 08 (Sekunden) entspricht

TIME _::_ :_ ⇒ TIME 2::_ :_ ⇒ Drücken Sie 2 Drücken Sie 3 TIME 2:3_: _ ⇒ TIME 2:3:4: _ ⇒ Drücken Sie 4 Drücken Sie 0 TIME 2:3:4:0_ ⇒ TIME 2:3:4:0.8 Drücken Sie 8

Löschen einer fehlerhaften Eingabe

Betätigen Sie die Cursorartaste ◀ so oft wie erforderlich.

5 Drücken Sie ENTER.

6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

HINWEIS

- Bei einer DVD-Video-/DVD-Audio-Disc kann die Zeitposition in Stunden/Minuten/Sekunden vorgegeben werden, bei einer Video-CD/SVCD/CD in Minuten/Sekunden.

Bei Verwendung der Dateisteueranzeige

Mit Hilfe der in den Fernsehschirm eingeblendeten Dateisteueranzeige können Sie gewünschte Gruppen und Titel bzw. Dateien aufsuchen und abspielen.

Aktuelle Gruppe/ Gesamtanzahl der Gruppen Tag-Informationen (nur für MP3/WMA-Disc) * FILE Wiedergabebetriebsart (PROGRAM, RANDOM, REPEAT) Program | REPEAT STEP Time 00:02:15 Verstrichene Spielzeit des laufenden Titels (nur für MP3/ WMA/MPEG4-Disc) Group : 3 / 3 Blue Red Green Track Information Title Weather Artist Earth Album Nature Track : 10 / 30 (Total 1000) 1. Cloudy.mp3 2. Fair.mp3 3. Fog.mp3 4. Hail.mp3 5. Indian summer.mp3 6. Rain.mp3 7. Shower.mp3 8. Snow.mp3 9. Thunder.mp3 10. Typhoon.mp3 11. Wind.mp3 12. Winter sky.mp3 Laufender Titel (Datei) Laufender Titel (Datei)/ Gesamtanzahl der Titel (Dateien) der aktuellen Gruppe Gesamtanzahl der Titel (Dateien) der Disc Wiedergabezustand

* Nach Wahl von CARD als Programmquelle erscheint die Anzeige "CARD".

Die Dateisteueranzeige erscheint automatisch während der Wiedergabe (MP3/WMA-Disc) oder im Stoppzustand.

■Für MP3/WMA-Disc:

Während der Wiedergabe oder im Stoppzustand Für JPEG/MPEG4-Disc:

Im Stoppzustand

1 Betätigen Sie die Cursorartaste ▶/◀/▼/▲ zur Wahl der gewünschten Gruppe/Titels/Datei.

- Bei einer MP3/WMA-Disc startet die Wiedergabe mit dem gewählten Titel.

2 Drücken Sie ▶ (Wiedergabetaste) oder ENTER.

- Die Wiedergabe bzw. die Dia-Vorführung startet mit dem gewählten Titel bzw. der gewählten Datei.

- Wenn Sie beim Abspielen einer JPEG-Disc ENTER drücken, wird nur die momentan gewählte Datei wiedergegeben.

HINWEIS

• Während der Wiedergabe können Sie ▶▶/|◀◀ oder die Cursorarteste ▲/▼ betätigen, um den gewünschten Titel bzw. die gewünschte Datei zu suchen.
• Sie können die Wiedergabe-Informationen auch im Display überprüfen. (S. 21)
• In Abhängigkeit von den Aufzeichnungsbedingungen kann es vorkommen, dass bestimmte Gruppen-, Titel- und Dateinamen nicht einwandfrei angezeigt werden.
• Die Reihenfolge, in der die Gruppen, Titel und Dateien angezeigt werden, weicht u.U. von der Reihenfolge der Anzeige an Ihrem Personalcomputer ab.

Wiedergabefortsetzung

Wenn die Wiedergabefortsetzungs-Funktion auf "EIN" eingestellt ist (S. 38) und die Wiedergabe durch

Ausführung eines der nachstehenden Bedienungsvorgänge gestoppt wird, speichert die Anlage die Position, an der die Wiedergabe gestoppt wurde. (Die Anzeige "RESUME" erscheint im Display.)

• Ausschalten der Stromzufuhr (S. 16)
- Einmaliges Drücken von ■
- Wechseln der Programmquelle (S. 17)

Fortsetzen der Wiedergabe von der gespeicherten Position

Drücken Sie ▶ (Wiedergabetaste) oder DVD.

- In bestimmten Fällen kann es nach einem Umschalten der Programmquelle vorkommen, dass ▶ (Wiedergabetaste) nicht funktioniert.

Löschen der gespeicherten Position

Drücken Sie ■ erneut, oder öffnen Sie das Disc-Fach.

Wahl eines Betrachtungswinkels

■Bei Wiedergabe einer Disc, die mehrere Betrachtungswinkel enthält

Bei Verwendung der ANGLE-Taste:

1 Drücken Sie ANGLE.

Beispiel:

Wahl des ersten Betrachtungswinkels von drei auf der Disc aufgezeichneten Winkeln.

2 Betätigen Sie ANGLE wiederholt, oder betätigen Sie die Cursorartaste ▼/▲ zur Wahl des gewünschten Betrachtungswinkels.

Bei Verwendung der Einblendungsleiste:

1 Drücken Sie ON SCREEN zweimal. Die Einblendungsleiste erscheint auf dem Fernsehschirm.
2 Betätigen Sie die Cursorartaste ▶/◀, um 1/3 hervorzuheben.
3 Drücken Sie ENTER.

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 TIME OFF CHAP 1/8 1/3 1/3 1

4 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl des gewünschten Betrachtungswinkels.
5 Drücken Sie ENTER.
6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

HINWEIS

- Beim Abspielen einer DVD-Audio-Disc steht diese Funktion nur für das auf der betreffenden Disc aufgezeichnete Bildmaterial zur Verfügung.

Wahl der Untertitelsprache

■Bei Wiedergabe einer Disc, die Untertitel in mehreren Sprachen enthält

Bei Verwendung der SUBTITLE-Taste:

1 Drücken Sie SUBTITLE.

Beispiel (DVD-Video-Disc):

Wahl von "DEUTSCH" von den drei auf der Disc aufgezeichneten Untertitelsprachen.

2 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl der gewünschten Untertitelsprache.

Für SVCD

- Eine SVCD kann bis zu vier Untertitelsprachen enthalten. Nach Drücken von SUBTITLE ändert sich die Nummer der Untertitelsprache, auch wenn keine Untertitel in der betreffenden Sprache auf der Disc aufgezeichnet sind. (Wenn keine Untertitel auf der Disc aufgezeichnet sind, ändert sich die Nummer der Untertitelsprache nicht.)

HINWEIS

- Um die Untertitel vom Fernsehschirm zu löschen, drücken Sie SUBTITLE. Bei jeder Betätigung von SUBTITLE wird die Einblendung der Untertitel abwechselnd ein- und ausgeschaltet.

Bei Verwendung der Einblendungsleiste:

1 Drücken Sie ON SCREEN zweimal.
Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um 1/3 hervorzuheben.

3 Drücken Sie ENTER.

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 TIME OFF CHAP 1/8 1/3 1/1 DEUTSCH

4 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl der gewünschten Untertitelsprache.

5 Drücken Sie ENTER.

6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

HINWEIS

• Um die Untertitel vom Fernsehschirm zu löschen, drücken Sie SUBTITLE. Bei jeder Betätigung von SUBTITLE wird die Einblendung der Untertitel abwechselnd ein- und ausgeschaltet.
• Für einige Untertitel- oder Tonspursprachen erscheinen Abkürzungen im Pop-up-Fenster. Siehe "Tabelle der Sprachencodes" (S. 36).
• Beim Abspielen einer DVD-Audio-Disc steht diese Funktion nur für das auf der betreffenden Disc aufgezeichnete Bildmaterial zur Verfügung.

Wahl der Tonspursprache

■Bei Wiedergabe einer Disc, die Tonspuren in mehreren Sprachen enthält

Bei Verwendung der AUDIO-Taste:

1 Drücken Sie AUDIO.

Beispiel (DVD-Video-Disc): Wahl von "DEUTSCH" von den drei auf der Disc aufgezeichneten Tonspursprachen.

2 Betätigen Sie AUDIO wiederholt, oder betätigen Sie die Cursorartaste ▼/▲ zur Wahl der gewünschten Tonspur.

Bei Verwendung der Einblendungsleiste:

1 Drücken Sie ON SCREEN zweimal.
Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um ○○ 1/3 hervorzuheben.

3 Drücken Sie ENTER.

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TIME 0:01:40 TIME OFF CHAP 1/3 1/3 1/1 DEUTSCH

4 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl der gewünschten Tonspursprache.

5 Drücken Sie ENTER.

6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

HINWEIS

• Für einige Untertitel- oder Tonspursprachen erscheinen Abkürzungen im Pop-up-Fenster. Siehe "Tabelle der Sprachencodes" (S. 36).
• Beim Abspielen einer Video-CD oder SVCD erscheint "ST" (Stereo), "L" (linker Kanal) oder "R" (rechter Kanal).

Bildwiedergabe-Spezialfunktionen

Einzelbild-Weiterschaltung

■ Während der Wiedergabe

Betätigen Sie II so oft wie erforderlich.

Bei jeder Betätigung der Taste wird das Standbild um ein Vollbild weitergeschaltet.

Rückkehr auf normale Wiedergabe

Drücken Sie ▶ (Wiedergabetaste).

HINWEIS

- Beim Abspielen einer DVD-Audio-Disc steht diese Funktion nur für das auf der betreffenden Disc aufgezeichnete Bildmaterial zur Verfügung.

Zeitlupenwiedergabe

■ Während der Wiedergabe

1 Drücken Sie II an der Stelle, an der Zeitlupenwiedergabe starten soll.
Die Wiedergabe pausiert.

2 Drücken Sie ▶▶.

• Die Zeitlupenwiedergabe startet in Vorwärtsrichtung.
Nur für DVD-Video-/DVD-Audio-Disc:
- Für Zeitlupenwiedergabe in Rückwärtsrichtung drücken Sie ◀◀.

Bei jeder Betätigung der Taste erhöht sich die Geschwindigkeit der Zeitlupenwiedergabe um eine Stufe.

Beispiel: Auf dem Fernsehschirm

Rückkehr auf normale Wiedergabe

Drücken Sie ▶ (Wiedergabetaste).

HINWEIS

• Bei Zeitlupenwiedergabe wird kein Ton gehört.
• Beim Abspielen einer DVD-Audio-Disc steht diese Funktion nur für das auf der betreffenden Disc aufgezeichnete Bildmaterial zur Verfügung.

Wahl der durchsuchbaren Standbilder einer DVD-Audio-Disc

Auf den meisten DVD-Audio-Discs sind durchsuchbare Standbilder (B.S.P. = Browsable Still Pictures) aufgezeichnet, die normalerweise während der Wiedergabe der Reihe nach automatisch der Abspielreihenfolge des Tonmaterials entsprechend angezeigt werden. Wenn die ak-Gruppe bzw. der laufende Titel wählbare Standbilder (Seite enthält, können Sie diese manuell umschalten (umblättern).

■ Während der Wiedergabe und während die Anzeige B.S.P. im Display leuchtet

Bei Verwendung der PAGE-Taste:

Betätigen Sie PAGE zur Wahl des gewünschten Standbilds.

Bei Verwendung der Einblendungsleiste:

1 Drücken Sie ON SCREEN zweimal.
Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um PAGE hervorzuheben.

3 Drücken Sie ENTER.

DVD-AUDIO GROUP 1 TRACK 1 TIME 0:01:40 TIME OFF TRACK 1/1 PAGE 5/12 5

4 Betätigen Sie die Cursorartaste ▲/▼ zur Wahl des gewünschten Standbilds.

5 Drücken Sie ENTER.

6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

Heranzoomen eines Bildausschnitts

■ Während der Wiedergabe oder im Pausenzustand

1 Drücken Sie ZOOM. Bei jeder Betätigung von ZOOM werden die verschiedenen Vergrößerungsmaßstäbe der Reihe nach durchlaufen.

2 Betätigen Sie bei vergrößerter Bildanzeige die Cursorartaste ▶/◀/▼/▲, um den herangezoomten Bildausschnitt zu verschieben.

Rückkehr auf normale Wiedergabe

Betätigen Sie ZOOM zur Wahl von "ZOOM OFF".

HINWEIS

• Die Anzahl der verfügbaren Vergrößerungsmaßstäbe richtet sich nach dem Disc-Typ.
- Während der Dia-Vorführung einer JPEG-Disc steht die Zoom-Funktion nicht zur Verfügung. In einem solchen Fall drücken Sie II, um die Dia-Vorführung zu pausieren, und zoomen Sie den gewünschten Bildausschnitt dann heran.
- Beim Abspielen einer DVD-Audio-Disc steht diese Funktion nur für das auf der betreffenden Disc aufgezeichnete Bildmaterial zur Verfügung.
- In bestimmten Fällen kann es beim Abspielen einer MPEG4-Disc vorkommen, dass die Cursortaste (▶/◀/▼/▲) in Schritt 2 oben nicht funktioniert.

Ändern der VFP-Einstellungen

Die VFP-Funktion (Video Fine Processor) ermöglicht eine

Justierung der Bildqualität gemäß der Art des Programmmaterials, dem Farbton des Bilds oder Ihren persönlichen Vorstellungen.

■ Während der Wiedergabe

1 Drücken Sie VFP.

Die aktuellen VFP-Einstellungen erscheinen auf dem Fernsehschirm.

Beispiel:

2 Betätigen Sie die Cursorartaste ▶/◀ zur Wahl des gewünschten VFP-Modus.

• NORMAL: Normalerweise sollte diese Einstellung gewählt werden.
- KINO: Dieser Modus eignet sich zum Betrachten von Spielfilmen.
Nach Wahl von "NORMAL" oder "KINO" drücken Sie VFP, um die Einstellung zu beenden.
• BENUTZER 1 und BENUTZER 2:
Sie können die Einstellungen der Parameter ändern, mit denen die Darstellungsweise des Bilds auf dem Fernsehschirm festgelegt wird.

Fahren Sie mit den folgenden Bedienungsschritten nur dann fort, wenn Sie "BENUTZER 1" oder "BENUTZER 2" in Schritt 2 gewählt haben:

3 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl des Parameters, dessen Einstellung geändert werden soll.

Nehmen Sie die Einstellung schrittweise vor, während Sie die entsprechenden Änderungen der Bildqualität auf dem Fernsehschirm kontrollieren.

• GAMMA:
Justiert die Helligkeit der neutral Farbtöne unter Beibehaltung der Helligkeit der dunklen und hellen Bildstellen.
• HELLIGKEIT:
Justiert die Gesamthelligkeit des Bilds.
- KONTRAST:
Justiert den Bildkontrast.
• SÄTTIGUNG:
Justiert die Farbsättigung.
• FARBTON:
Justiert den Farbton des Bilds.
• SCHÄRFE:
Justiert die Bildschärfe.

4 Drücken Sie ENTER.

Beispiel:

5 Betätigen Sie die Cursorartaste ▼/▲, um die Einstellung zu ändern.
6 Drücken Sie ENTER. Die aktuellen VFP-Einstellungen erscheinen erneut.
7 Wiederholen Sie Schritt 3 bis 6 nach Erfordernis, um weitere Parameter einzustellen.
8 Drücken Sie VFP.

HINWEIS

- Die Einstellanzeige verschwindet zwar während der Ausführung dieses Bedienungsverfahrens, doch wird die zuletzt vorgenommene Einstellung gespeichert.

Programmwiedergabe

■Im Stoppzustand

1 Betätigen Sie PLAY MODE so oft, bis das Programmierfenster auf dem Fernsehschirm erscheint.

2 Folgen Sie den Anweisungen, die auf dem Fernsehschirm erscheinen, um die gewünschten Kapitel/Titel einzuprogrammieren.

• Einzelheiten zur Verwendung der Zifferntasten finden Sie unter "Eingabe von Nummern über die Zifferntasten" (S. 23).
  • Die Nummern der Disc-Einträge, die bei der Programmierung vorgegeben werden müssen, sind je nach Disc-Typ verschieden:

• DVD-Video-Disc: Nummern von DVD-Video-Titeln und Kapiteln

• Video-CD, SVCD, CD: Titelnummern
• DVD-Audio-, MP3-, WMA-Disc:

Nummern von Gruppen und Titeln

• Bevor Sie Titel der Bonusgruppe einer DVD-Audio-Disc einprogrammieren können, müssen Sie das unter "Abspielen einer Bonusgruppe" (S. 23) beschriebene Bedienungsverfahren ausführen, so dass der BONUS-Indikator vom Display verschwindet.
• Kapitel und Titel mit Nummern bis zu 99 können vorgegeben werden.
• (Für CD, SVCD oder Video-CD) Wenn die Gesamtspielzeit des eingegebenen Programms 99 Minuten und 59 Sekunden überschreitet, erscheint die Anzeige “-:-” im Display. Die Programmierung kann jedoch fortgesetzt werden.
• (Für DVD VIDEO, DVD AUDIO, MP3 oder WMA) Wenn Sie ENTER statt der Zifferntasten in der Track/Chapter-Spalte drücken, erscheint die Anzeige "ALL", und alle Tracks oder Kapitel der ausgewählten Gruppe oder des ausgewählten Titels werden in einem Schritt programmiert

Löschen des jeweils zuletzt eingegebenen Disc-Eintrags aus der Programmfolge

Betätigen Sie CANCEL so oft wie erforderlich.

Löschen des gesamten Programminhalts

Drücken Sie ■

Das Programm kann auch durch Ausschalten der Anlage aus dem Speicher gelöscht werden.

3 Drücken Sie ▶ (Wiedergabetaste).

Nach beendetem Abspielen aller einprogrammierten Titel/Dateien stoppt die Wiedergabe, und das Programmierment kehrt auf den Fernsehschirm zurück. Bitte beachten Sie, dass das Programm gespeichert bleibt.

Überprüfen des Programminhalts

Drücken Sie ■ während der Wiedergabe. Die Wiedergabe stoppt, und das Programmiermenü erscheint.

Verlassen der Programmierbetriebsart

Betätigen Sie PLAY MODE im Stoppzustand so oft, bis sowohl das Programmierfenster als auch Z041LLSWIEDERGABE

Fernsehschirm verschwinden.

HINWEIS

• Beim Abspielen von Speicherkarten steht die Programmwiedergabe-Funktion nicht zur Verfügung.
  • Die Fortsetzungsfunktion kann nicht in Verbindung mit der Programmwiedergabe-Funktion verwendet werden.
• Bei bestimmten Discs steht die Programmwiedergabe-Funktion nicht zur Verfügung.

Zufallswiedergabe

Diese Funktion ermöglicht es, die DVD-Video-Titel

bzw. Titel einer Disc in einer zufallsbestimmten Reihenfolge abzuspielen.

■Im Stoppzustand

1 Betätigen Sie PLAY MODE so oft, bis die Anzeige auf dem Fernsehschirm erscheint.

2 Drücken Sie ▶ (Wiedergabetaste).

Verlassen der Zufallswiedergabe-Betriebsart

Betätigen Sie PLAY MODE im Stoppzustand so oft, bis sowohl das

Programmierfenster als auch ZUFALLSWIEDERGABE Fernsehschirm verschwinden.

Die Zufallswiedergabe-Betriebsart kann auch durch Ausschalten der Anlage aufgehoben werden.

HINWEIS

• Während der Zufallswiedergabe wird jeder DVD-Video-Titel/Titel nur ein einziges Mal abgespielt.
• Beim Abspielen von Speicherkarten steht die Zufallswiedergabe-Funktion nicht zur Verfügung.

Wiedergabewiederholung

Wiederholen des aktuellen Disc-Eintrags

■Für DVD-Video-Disc: Während der Wiedergabe

Für Video-CD/SVCD:

Bei Wiedergabe ohne

Verwendung der

Wiedergabesteuerungs-Funktion

oder im Stoppzustand

Für DVD-Audio/CD/MP3/JPEG/MPEG4:

Während der Wiedergabe oder im Stoppzustand

Bei Verwendung der REPEAT-Taste: Drücken Sie REPEAT.

C 1 1 : 3 1 : 0 1 Wiederholmodus-Indikator

Bei jeder Betätigung von REPEAT werden die verschiedenen Wiederholmodi der Reihe nach durchlaufen.

Display	Anzeige auf Fernsehschirm	Bedeutung
	GROUP	Bei einer DVD-Audio/MP3/WMA/JPEG/MPEG4-Disc/Speicherkarte wird die aktuelle Gruppe wiederholt.
	REPEAT GROUP*
	TITLE	Wiederholung des laufenden DVD-Video-Titels einer DVD-Video-Disc
ALL	ALL	Bei einer Video-CD/SVCD/CD/MP3/WMA/JPEG/MEPG4-Disc/Speicherkarte werden alle Titel/Dateien wiederholt.
	REPEAT ALL*
1	TRACK, STEP	Wiederholung des laufenden Titels einer DVD-Audio-Disc/Video-CD/SVCD/CD/MP3/WMA/MPEG4-Disc/Speicherkarte.
	REPEAT TRACK, REPEAT STEP
	CHAP, STEP	Wiederholung des laufenden Kapitels einer DVD-Video-Disc
	REPEAT STEP
Keine Anzeige	OFF	Die Wiederholbetriebsart ist deaktiviert.Die Anlage spielt die Disc/Speicherkarte normal ab.

* Während der Wiedergabe einer JPEG-Disc/Speicherkarte erscheinen die Anzeigen "REPEAT GROUP" und "REPEAT ALL" nicht auf dem Fernsehschirm.

HINWEIS

- Bei bestimmten DVD-Video- und DVD-Audio-Discs steht die Funktion REPEAT ALL nicht zur Verfügung.

Bei Verwendung der Einblendungsleiste (außer bei MP3/WMA/JPEG/MPEG4-Disc/Speicherkarte):

1 Drücken Sie ON SCREEN zweimal. Die Einblendungsleiste erscheint auf dem Fernsehschirm.
2 Betätigen Sie die Cursorartaste ▶/◀, um OFF hervorzuheben.
3 Drücken Sie ENTER.

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TOTAL 1:01:40 TIME OFF CHAP 1/8 1/3 1/1 AUS

4 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl des gewünschten Wiederholmodus.
5 Drücken Sie ENTER.
6 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

Aufheben der Wiedergabewiederholung

Wählen Sie "AUS" in Schritt 4.

Wiederholen eines bestimmten Abschnitts [A-B-Wiederholung]

Wenn nur ein bestimmter Abschnitt wiederholt werden soll, können Sie diesen durch

Vorgabe des Anfangs (Punkt A) und Endes (Punkt B) festlegen.

■ Während der Wiedergabe

Bei Verwendung der A-B RPT-Taste:

1 Drücken Sie A-B RPT während der Wiedergabe an der Stelle, die als Anfang (Punkt A) des zu wiederholenden Abschnitts dienen soll.

Der Wiederholmodus-Indikator "Perscheint im Display.

2 Drücken Sie A-B RPT erneut am Ende des zu wiederholenden Abschnitts (Punkt B).

Daraufhin wechselt der Wiederholmodus-Indikator im Display auf "G und-Bie A-B-Wiederholung startet. Der festgelegte Abschnitt der Disc (zwischen Punkt A und B) wird laufend wiederholt.

A B

Abbrechen

Drücken Sie A-B RPT während der A-B-Wiederholung.

Bei Verwendung der Einblendungsleiste:

1 Drücken Sie ON SCREEN zweimal.
Die Einblendungsleiste erscheint auf dem Fernsehschirm.

2 Betätigen Sie die Cursorartaste ▶/◀, um OFF hervorzuheben.
3 Drücken Sie ENTER.

DVD-VIDEO 6.1Mbps TITLE 1 CHAP 3 TOTAL 1:01:40 TIME OFF CHAP 1/8 1/3 1/1 AUS

4 Betätigen Sie die Cursorartaste ▼/▲ zur Wahl von "A-B".
5 Drücken Sie ENTER während der Wiedergabe an der Stelle, die als Anfang (Punkt A) des zu wiederholenden Abschnitts dienen soll.

6 Drücken Sie ENTER am Ende des Abschnitts, der wiederholt werden soll (Punkt B).

Die A-B-Wiederholung startet.

7 Drücken Sie ON SCREEN.

Die Einblendungsleiste verschwindet.

Abbrechen

Wählen Sie "AUS" in Schritt 4, und drücken Sie dann ENTER.

HINWEIS

• Beim Abspielen einer DVD-Video-Disc kann die A-B-Wiederholung nur innerhalb des laufenden DVD-Video-Titels ausgeführt werden.
• Bei Programm- und Zufallswiedergabe kann "A-B" nicht gewählt werden.

Disc-Fachsperre

Das Disc-Fach kann verriegelt werden, um ein unerwünschtes Auswerfen der eingelegten Disc zu verhindern.

NUR am Hauptgerät:

Bei ausgeschalteter Anlage

Halten Sie gedrückt

• Die Anlage schaltet sich ein, und die Anzeige "LOCKED" erscheint im Display.
• Wenn anschließend versucht wird, die Disc auszuwerfen, erscheint die Anzeige "LOCKED", um darauf hinzuweisen, dass die Disc-Fach verriegelt ist.

Abbrechen

Führen Sie den obigen Bedienungsvorgang erneut aus.

- Die Anlage schaltet sich ein, und die Anzeige "UNLOCKED" erscheint im Display.

Klang- und sonstige Einstellungen

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

- Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

HINWEIS

Vor Beginn dieses Bedienungsvorgangs:

• Die folgenden Schritte müssen innerhalb einer bestimmten Zeitdauer ausgeführt werden. Wenn der Eingabevorgang abgebrochen wird, bevor Sie die Einspeicherung beendet haben, beginnen Sie erneut ab Schritt 1.

1 Drücken Sie SETTING.

Beispiel:

BAL : CENTER

2 Betätigen Sie die Cursortaste ▼/▲ zur Wahl des Eintrags, der eingestellt werden soll.

• BAL (Balance):
In diesem Eintrag können Sie die Links-Rechts-Balance justieren, indem Sie den relativen Lautstärkeanteil des linken und rechten vorderen Lautsprechers verändern.
• DEC (Decodierung):
Bei Wiedergabe einer externen Programmquelle (d.h. bei Wahl von AUX DIGITAL als Programmquelle), deren Programmmaterial im Format Dolby Digital oder DTS Digital Surround codiert ist, können die folgenden Störungen auftreten:
- Beim Starten der Wiedergabe setzt der Ton nicht sofort ein.
- Beim Suchlauf oder Überspringen von Kapiteln und Titeln wird Rauschen gehört.

AUT/PCM (Auto/PCM):

Normalerweise sollte diese Einstellung gewählt werden. Die Anlage erkennt das Format des Eingangssignals automatisch.

DOLBY D: Wählen Sie diese Einstellung, wenn eine der obigen Störungen beim Abspielen einer Disc (oder von anderem Programmmaterial) auftritt, die im Format Dolby Digital codiert ist.

DTS: Wählen Sie diese Einstellung, wenn eine der obigen Störungen beim Abspielen einer Disc (oder von anderem Programmmaterial) auftritt, die im Format DTS Digital Surround codiert ist.

3 Betätigen Sie die Cursortaste ▶/◀, um eine Einstellung zu ändern oder eine Auswahl zu treffen.

Beispiel:

BAL : R - 5

Die Einstellung wird wirksam gemacht, und nach einigen Sekunden verschwindet die Einstellanzeige automatisch.

HINWEIS

- Wenn die Einstellung "DOLBY D" oder "DTS" gewählt ist, wird kein Ton wiedergegeben, falls das Eingangssignal in einem anderen Digitalformat codiert ist. (Der ☐☐D- oder ☐☐-Indikator blinkt.)

Verwendung der Einrichtungsmenüs

- Die in den Einrichtungsmentis verwendete Sprache kann geändert werden. Siehe den Abschnitt "Beschreibung der einzelnen Mentis" weiter unten.

Grundlegendes Verfahren zur Bedienung der Einrichtungsmenüs

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

2 Drücken Sie DVD.

Cursortaste (►/◄/▼/▲)/ ENTER SET UP SETUP

■Im Stoppzustand

1 Drücken Sie SET UP.

SPRACHE MENUSPRACHE DEUTSCH AUDIO-SPRACHE DEUTSCH UNTERTITEL DEUTSCH BIOSCHWALG-SPRACHE DEUTSCH WALL ENGASE ZUR ANSWAL. ENTER ZUR BESTA TRUNG. ZUM REENDEN (GET UP) ORCONE.

2 Folgen Sie den Anweisungen, die auf dem Fernsehschirm erscheinen.

Beschreibung der einzelnen Menüs

A: Sprachmenü (SPRACHE)

■ MENÜSPRACHE

Manche DVDs besitzen Disc-Menüs in mehreren Sprachen. - Wählen Sie die ursprüngliche Menüsprache*.

■ AUDIOSPRACHE

Auf manchen DVDs sind Tonspuren in mehreren Sprachen aufgezeichnet.

- Wählen Sie die ursprüngliche Tonspursprache*.

■UNTERTITEL

Auf manchen DVDs sind Untertitel in mehreren Sprachen aufgezeichnet.

- Wählen Sie die ursprüngliche Untertitelsprache*.

■BILDSCHIRMMENÜ-SPRACHE

- Wählen Sie die Sprache, in der die Informationen zur Bedienung dieser Anlage in den Fernsehschirm eingeblendet werden sollen.

* Wenn die von Ihnen gewählte Sprache nicht auf einer Disc aufgezeichnet ist, wird die Originalsprache der Disc automatisch als ursprüngliche Sprache verwendet.

HINWEIS

• Die Bedeutungen der Abkürzungen der verschiedenen Sprachen, z.B. "AA", sind der "Tabelle der Sprachencodes" weiter unten zu entnehmen.

Tabelle der Sprachencodes

AA	Afar	IK	Inupiak	RN	Kirundisch
AB	Abchasisch	IN	Indonesisch	RO	Rumänisch
AF	Afrikaans	IS	Isländisch	RU	Russisch
AM	Amharisch	IW	Hebräisch	RW	Kijarwanda
AR	Arabisch	JI	Yiddish	SA	Sanskrit
AS	Assamesisch	JW	Javanesisch	SD	Zinti
AY	Aymara	KA	Georgisch	SG	Sango
AZ	Aserbaidschanisch	KK	Kasachisch	SH	Serbokroatisch
BA	Baschkirisch	KL	Grönländisch	SI	Singhalesisch
BE	Belorussisch	KM	Kambodschanisch	SK	Slowakisch
BG	Bulgarisch	KN	Kannada	SL	Slowenisch
BH	Biharisch	KO	Koreanisch (KOR)	SM	Samoanisch
BI	Bislamisch	KS	Kaschmirisch	SN	Shonisch
BN	Bengalisch	KU	Kurdisch	SO	Somali
BO	Tibetanisch	KY	Kirgisisch	SQ	Albanisch
BR	Bretonisch	LA	Lateinisch	SR	Serbisch
CA	Katalanisch	LN	Lingalisch	SS	Swasiländisch
CO	Korsisch	LO	Laotisch	ST	Sesothisch
CS	Tschechisch	LT	Litauisch	SU	Sudanesisch
CY	Walisisch	LV	Lettisch	SV	Schwedisch
DA	Dänisch	MG	Malagasisch	SW	Suaheli
DZ	Bhutani	MI	Maorisch	TA	Tamilisch
EL	Griechisch	MK	Mazedonisch	TE	Telugu
EO	Esperanto	ML	Malajalam	TG	Tadschikisch
ET	Estnisch	MN	Mongolisch	TH	Thailandisch
EU	Baskisch	MO	Moldavisch	TI	Tigrinja
FA	Persisch	MR	Marathi	TK	Turkmenisch
FI	Finnisch	MS	Malaysisch (MAY)	TL	Tagalog
FJ	Fiji	MT	Maltesisch	TN	Sezuan
FO	Faröisch	MY	Burmesisch	TO	Tongaisch
FY	Frisisch	NA	Nauruisch	TR	Türkisch
GA	Irisch	NE	Nepalisch	TS	Tsongaisch
GD	Schottisches Gälisch	NL	Holländisch	TT	Tatarisch
GL	Galizisch	NO	Norwegisch	TW	Twi
GN	Guarani	OC	Okzitanisch	UK	Ukrainisch
GU	Gujaratisch	OM	(Afan) Oromo	UR	Urdu
HA	Haussa	OR	Orija	UZ	Usbekisch
HI	Hindi	PA	Pundjabisch	VI	Vietnamesisch
HR	Kroatisch	PL	Polnisch	VO	Volapük
HU	Ungarisch	PS	Paschtu	WO	Wolof
HY	Armenisch	PT	Portugiesisch	XH	Xhosa
IA	Interlingua	QU	Quechua	YO	Joruba
IE	Interlingue	RM	Råtoromanisch	ZU	Zulu

Bitte wenden

:Bildmenü (BILD)

■MONITOR-TYP

In diesem Eintrag wird der Monitortyp entsprechend dem verwendeten Fernsehgerät festgelegt, wenn DVDs abgespielt werden, auf denen das Bildmaterial mit einem Bildseitenverhältnis von 16:9 aufgezeichnet ist.

• 16:9 (Umwandlung für Breitformat-Fernsehgerät) Wählen Sie diese Einstellung, wenn das Bildseitenverhältnis Ihres Fernsehgerätes 16:9 beträgt (Breitformat).
• 4:3 LETTERBOX (Umwandlung in Letterbox-Format) Wählen Sie diese Einstellung, wenn das Bildseitenverhältnis Ihres Fernsehgerätes 4:3 beträgt (herkömmliches Fernsehgerät). Bei Wiedergabe von Bildmaterial im Breitformat erscheinen schwarze Balken am oberen und unteren Bildschirmrand.
• 4:3 PAN & SCAN (Umwandlung in Pan & Scan-Format) Wählen Sie diese Einstellung, wenn das Bildseitenverhältnis Ihres Fernsehgerätes 4:3 beträgt (herkömmliches Fernsehgerät). Bei Wiedergabe von Bildmaterial im Breitformat erscheinen zwar keine schwarzen Balken, doch ist das Bild am linken und rechten Rand abgeschnitten.

Beispiel: 16:9 Beispiel

el: 4:3 LETTERBOX

Beispiel: 4:3 PAN & SCAN

HINWEIS

- Bei bestimmten DVDs wird selbst bei Wahl von "4:3 PAN & SCAN" das Bildformat "4:3 LETTERBOX" verwendet. Dies beruht auf dem zur Aufzeichnung der betreffenden DVD verwendeten Verfahren.

BILDQUELLE

Bei Einstellung des Abtastungsmodus auf PROGRESSIVE (S. 18) können Sie die optimale Bildqualität erzielen, indem Sie festlegen, ob das auf der Disc aufgezeichnete Bildmaterial nach Halbbildern (Videomaterial) oder Vollbildern (Filmmaterial) verarbeitet werden soll.

Normalerweise sollte die Einstellung "AUTO" gewählt werden.

• AUTO

Wählen Sie diese Einstellung zur Wiedergabe einer Disc, die sowohl Video- als auch Filmmaterial enthält.

Diese Anlage erkennt die Art des Bildmaterials (Video- oder Filmmaterial) der aktuellen Disc anhand der Disc-Informationen.

- Wenn das Wiedergabebild unscharf oder verrauscht ist, oder die Schräglinien des Bilds grob erscheinen, probieren Sie die anderen Einstellungen aus.

• FILM

Diese Einstellung eignet sich zur Wiedergabe einer Disc, die Filmmaterial enthält.

•VIDEO

Wählen Sie diese Einstellung zum Abspielen einer Disc, die Vidcomaterial enthält.

■ BILDSCHIRMSCHONER (S. 22)

Die Bildschirmschoner-Funktion kann aktiviert und deaktiviert werden.

■ DATEITYP

Wenn eine Disc/Speicherkarte Dateien mehrerer Typen enthält, können Sie in diesem Eintrag festlegen, welcher Dateityp abgespielt werden soll. Wenn Sie die Einstellung des Eintrags DATEITYP geändert haben, müssen Sie die Stromzufuhr einmal aus- und wieder einschalten, um die neue Einstellung wirksam zu machen.

• AUDIO

Wählen Sie diese Einstellung zum Abspielen von MP3/WMA-Dateien.

• STANDBILD

Wählen Sie diese Einstellung zum Abspielen von JPEG-Dateien.

•VIDEO

Wählen Sie diese Einstellung zum Abspielen von MPEG4-Dateien.

:Audiomenü (AUDIO)

■ DYNAMIK-KOMPRIMIERUNG

(Dynamikbereich-Kompression)

Diese Funktion sorgt dafür, dass bei Wiedergabe von Audiomaterial im Format Dolby Digital mit niedrigem Lautstärkepegel, z.B. am späten Abend, auch leise Passagen deutlich gehört werden können.

• AUTO

Wählen Sie diese Einstellung zur Wiedergabe von Surround-Klang mit seinem vollen Dynamikbereich (keine Komprimierung).

• EIN

Wählen Sie diese Einstellung, wenn der maximale Komprimierungseffekt erhalten werden soll (besonders praktisch beim Hören von Musik spät nachts).

HINWEIS

- Bei Wiedergabe einer mehrkanaligen Programmquelle im Format Dolby Digital bei ausgeschalteter Surround-Betriebsart wird der Eintrag DYNAMIK-KOMPRIMIERUNG automatisch auf EIN eingestellt.

: Lautsprecher-Einstellmenü (LAUTSPRECHER)

■Pegelmenü (STUFE)

CENTERLAUTSPRECHER/SURROUNDLAUTSPRECHER R/SURROUNDLAUTSPRECHER L/SUBWOOFER

Stellen Sie den Ausgangspegel des Mittellautsprechers und der Surround-Lautsprecher unter Abhören des Testsignals auf den subjektiv gleichen Pegel wie die vorderen Lautsprecher ein.

TEST-TON\*

Dient zur Ausgabe des Testsignals.

ZURÜCK

Für Rückkehr zum Menü LAUTSPRECHER.

* Das Testsignal wird der Reihe nach von allen aktivierten Lautsprechern wie folgt ausgegeben:

Linker vorderer Lautsprecher Mittellautsprecher Rechter vorderer Lautsprecher Rechter Surround-Lautsprecher Linker Surround-Lautsprecher (beginnt wieder von vorn)

HINWEIS

- Achten Sie darauf, "AUTO SURR" als Surround-Betriebsart zu wählen, bevor Sie das Testsignal einschalten. (S. 24)

■ Abstandsmenü (ENTFERNUNG)

Beispiel:

Mittel- lautsprecher Rechter vorderer Lautsprecher 3,0 m Linker vorderer Lautsprecher 2,7 m 2,4 m 2,1 m Linker Surround- lautsprecher Rechter Surround- lautsprecher

In einem solchen Fall stellen Sie den Abstand jedes Lautsprechers wie folgt ein:

• Abstand der vorderen Lautsprecher: 3,0 m
• Abstand des Mittellautsprechers: 2,7 m
• Abstand der Surround-Lautsprecher: 2,4 m

LAUTSPRECHER VORN/CENTERLAUTSPRECHER/SURROUNDLAUTSPRECHER

Diese Einträge dienen zur Einstellung des Abstands der

betreffenden Lautsprecher von der Hörposition.

Der Einstellbereich beträgt 0,3 m bis 9,0 m.

(in 0,3-m-Schritten)

ZURÜCK

Für Rückkehr zum Menü LAUTSPRECHER.

:Menü für sonstige Einstellungen (SONSTIGES)

■LESEZEICHEN-FUNKTION

In diesem Eintrag können Sie die Wiedergabefortsetzungs-Funktion aktivieren und deaktivieren. (S. 29)

■ BILDSCHIRM-ANLEITUNG

In diesem Eintrag können Sie die Einblendung der Symbole für Bedienerführung in den Fernsehschirm aktivieren und deaktivieren. (S. 21)

■ Kindersicherungs-Menü (KINDERSICHERUNG)

Mit Hilfe dieser Funktion können Sie die Wiedergabe von DVD-Video-Discs mit einem gewalttätigen oder anderen nur für Erwachsene geeigneten Inhalt einschränken, um das Betrachten von derartigem Bildmaterial durch Kinder und Jugendliche zu verhindern.

- Diese Einstellung ist nur bei DVDs wirksam, die mit Informationen über Einschränkungsstufen für die Kindersicherung codiert sind — Stufe 1 (weitestgehende Sperre) bis Stufe 8 (geringstes Ausmaß der Einschränkung).

LÄNDERCODE

Wählen Sie diesen Eintrag, um den Ländercode einzustellen. (S. 39)

STUFE EINSTELLEN

Wählen Sie diesen Eintrag, um die Einschränkungsstufe einzustellen.

PASSWORT

Dieser Eintrag wird automatisch gewählt, wenn eine Änderung an der Einstellung der Kindersicherung vorgenommen wird. Geben Sie eine vierstellige Nummer als Passwort über die Zifferntasten 0-9 ein, und drücken Sie dann ENTER.

- Wenn drei Mal hintereinander ein falsches Passwort eingegeben wurde, kann kein anderer Eintrag als VERLASSEN gewählt werden. In einem solchen Fall drücken Sie ENTER, um diese Betriebsart zu verlassen, und führen Sie die Einstellung dann erneut aus.

VERLASSEN

Dient zur Rückkehr auf das SONSTIGES-Menü.

• Achten Sie nach Eingabe des Passworts darauf, die Betriebsart für Einstellung der Kindersicherung zu verlassen. Anderenfalls werden die von Ihnen vorgenommenen Einstellungen nicht gespeichert.
• Falls Sie Ihr Passwort vergessen haben, geben Sie statt dessen "8888" ein.

HINWEIS

- Nachdem drei Mal hintereinander ein falsches Passwort eingegeben worden ist, kann nur noch der Eintrag "VERLASSEN" gewählt werden.

Tabelle der Landes- und Gebietscodes für die Kindersicherungs-Funktion

AD	Andorra	EH	Westsahara	KZ	Kasachstan	RO	Rumänien
AE	Vereinigte Arabische Emirate	ER	Eritrea	LA	Demokratische Volksrepublik Laos	RU	Russische Föderation
AF	Afghanistan	ES	Spanien			RW	Ruanda
AG	Antigua und Barbuda	ET	Äthiopien	LB	Libanon	SA	Saudi-Arabien
AI	Anguilla	FI	Finnland	LC	St. Lucia	SB	Salomonen
AL	Albanien	FJ	Fidschi	LI	Liechtenstein	SC	Seychellen
AM	Armenien	FK	Fidschi (Malvinas)	LK	Sri Lanka	SD	Sudan
AN	Niederländische Antillen	FM	Föderierte Staaten von Mikronesien	LR	Liberia	SE	Schweden
AO	Angola			LS	Lesotho	SG	Singapur
AQ	Antarktis	FO	Färöer Inseln	LT	Litauen	SH	St. Helena
AR	Argentinien	FR	Frankreich	LU	Luxemburg	SI	Slowenien
AS	Amerikanisch-Samoa	FX	Frankreich, Metropolitanisch	LV	Lettland	SJ	Svalbard und Jan Mayen
AT	Österreich	GA	Gabun	LY	Lybisch-Arabische Dschamahirija	SK	Slowakei
AU	Australien	GB	Großbritannien	MA	Marokko	SL	Sierra Leone
AW	Aruba	GD	Grenada	MC	Monaco	SM	San Marino
AZ	Aserbaidschan	GE	Georgien	MD	Republik Moldau	SN	Senegal
BA	Bosnien und Herzegovina	GF	Französisch-Guayana	MG	Madagaskar	SO	Somalia
BB	Barbados	GH	Ghana	MH	Marshallinseln	SR	Surinam
BD	Bangladesh	GI	Gibraltar	ML	Mali	ST	São Tomé und Principe
BE	Belgien	GL	Grönland	MM	Myanmar	SV	El Salvador
BF	Burkina Faso	GM	Gambia	MN	Mongolei	SY	Arabische Republik Syrien
BG	Bulgarien	GN	Guinea	MO	Macau	SZ	Swasiland
BH	Bahrain	GP	Guadeloupe	MP	Nördliche Marianen	TC	Turks- und Caicos-Inseln
BI	Burundi	GQ	Äquatorial-Guinea	MQ	Martinique	TD	Tschad
BJ	Benin	GR	Griechenland	MR	Mauretanien	TF	Französische Südgebiete
BM	Bermuda	GS	Südgeorgien und südliche Sandwich-Inseln	MS	Montserrat	TG	Togo
BN	Brunei Darussalam			MT	Malta	TH	Thailand
BO	Bolivien	GT	Guatemala	MU	Mauritius	TJ	Tadschikistan
BR	Brasilien	GU	Guam	MV	Malediven	TK	Tokelau
BS	Bahamas	GW	Guinea-Bissau	MW	Malawi	TM	Turkmenistan
BT	Bhutan	GY	Guyana	MX	Mexiko	TN	Tunesien
BV	Bouvet-Insel	HK	Hongkong	MY	Malaysia	TO	Tonga
BW	Botswana	HM	Herald und McDonald-Inseln	MZ	Mosambik	TP	Ost-Timor
BY	Belarus	HN	Honduras	NA	Namibia	TR	Türkei
BZ	Belize	HR	Kroatien	NC	Neukaledonien	TT	Trinidad und Tobago
CA	Kanada	HT	Haiti	NE	Niger	TV	Tuvalu
CC	Kokosinseln	HU	Ungarn	NF	Norfolk-Inseln	TW	Taiwan
CF	Zentralafrikanische Republik	ID	Indonesien	NG	Nigeria	TZ	Vereinigte Republik Tansania
CG	Kongo	IE	Irland	NI	Nicaragua	UA	Ukraine
CH	Schweiz	IL	Israel	NL	Niederlande	UG	Uganda
CI	Elfenbeinküste	IN	Indien	NO	Norwegen	UM	Kleinere amerik. Überseeinseln
CK	Cook-Inseln	IO	Britisches Territorium im Indischen Ozean	NP	Nepal
CL	Chile			NR	Nauru	US	Vereinigte Staaten von Amerika
CM	Kamerun	IQ	Irak	NU	Niue	UY	Uruguay
CN	China	IR	Iran (Islamische Republik)	NZ	Neuseeland	UZ	Uzbekistan
CO	Kolumbien	IS	Island	OM	Oman	VA	Vatikan
CR	Costa Rica	IT	Italien	PA	Panama	VC	St. Vincent und die Grenadinen
CU	Kuba	JM	Jamaica	PE	Peru	VE	Venezuela
CV	Kap Verde	JO	Jordanien	PF	Französisch-Polynesien	VG	Jungferninseln (Britisch)
CX	Weihnachtsinsel	JP	Japan	PG	Papua Neuguinea	VI	Jungferninseln (U.S.)
CY	Zypern	KE	Kenia	PH	Philippinen	VN	Vietnam
CZ	Tschechische Republik	KG	Kirgisistan	PK	Pakistan	VU	Vanuatu
DE	Deutschland	KH	Kambodscha	PL	Polen	WF	Wallis und Futuna
DJ	Dschibuti	KI	Kiribati	PM	St. Pierre und Miquelon	WS	Samoa
DK	Dänemark	KM	Komoren	PN	Pitcairn-Inseln	YE	Jemen
DM	Dominica	KN	St. Kitts und Nevis	PR	Puerto Rico	YT	Mayotte
DO	Dominikanische Republik	KP	Demokratische Volksrepublik Korea	PT	Portugal	YU	Jugoslavien
DZ	Algerien			PW	Palau	ZA	Südafrika
EC	Ecuador	KR	Republik Korea	PY	Paraguay	ZM	Sambia
EE	Estland	KW	Kuwait	QA	Katar	ZR	Zaire
EG	Ägypten	KY	Kaimaninseln	RE	Réunion	ZW	Simbabwe

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

2 Drücken Sie FM/AM.

Die in der nachstehenden Abbildung benannten Funktionstasten werden bei den auf Seite 40 bis 43 beschriebenen Bedienungsvorgängen verwendet.

FM/AM FM/AM AudiO Fernbedienungs- Betriebsarten- wähler TA/NEWS/ INFO TUNING TUNING TUNING INFO TUNING PTY PTY FM MODE MEMORY TUNING + PTY + FM MODE PTY SEARCH MEMORY RDS DISPLAY RDS DISPLAY Zifferntasten 1 2 3 4 5 6 7 8 9 10 +10

Manuelle Abstimmung

1 Betätigen Sie FM/AM zur Wahl des gewünschten Wellenbereichs.

Beispiel:

Bei Abstimmung der Frequenz 810 kHz

810k

2 Betätigen Sie TUNING ⊕ oder ⊖ so oft, bis Sie den gewünschten Sender lokalisiert haben.

Wenn Sie eine dieser beiden Tasten so lange gedrückt halten, bis der Sendersuchlauf startet, und Sie die Taste dann wieder loslassen, stoppt der Sendersuchlauf automatisch, sobald ein Sender mit ausreichender Signalstärke abgestimmt worden ist.

HINWEIS

• Wenn ein stark einfallenden Sender abgestimmt ist, leuchtet der TUNED-Indikator im Display auf.
• Bei Empfang einer UKW-Stereosendung leuchtet der ST-Indikator im Display.

Vorwahlabstimmung

Wenn Sie die Empfangsfrequenz eines häufig gewünschten Senders in einen Speicherplatz einspeichern, können Sie diesen Festsender jederzeit bequem abrufen. Die Frequenzen von bis zu 30 UKW- und 15 MW-Sendern können eingespeichert werden.

■ Einspeichern von Festsendern

1 Stimmen Sie den Sender ab, dessen Frequenz eingespeichert werden soll.

- Wenn eine bestimmte UKW-Empfangsbetriebsart gemeinsam mit einem UKW-Sender eingespeichert werden soll, wählen Sie die gewünschte Empfangsbetriebsart. Siehe den Abschnitt "Wahl der UKW-Empfangsbetriebsart" (S. 41).

Beispiel:

Bei Abstimmung der Frequenz 103,5 MHz

103.50M

TUNED

2 Drücken Sie MEMORY.

103.50M

TUNED

Während die Anzeigen "CH" und "--" blinken:

3 Betätigen Sie die Zifferntasten (1-10, +10) zur Wahl der gewünschten Speicherplatznummer.

- Einzelheiten zur Verwendung der Zifferntasten finden Sie unter "Eingabe von Nummern über die Zifferntasten" (S. 23).

Beispiel:

Bei Wahl von Speicherplatz Nr. 1.

103.50M

TUNED

Wenn der Eingabevorgang abgebrochen wird, bevor Sie die Einspeicherung beendet haben, beginnen Sie erneut ab Schritt 2.

Während die Anzeige der gewählten Speicherplatznummer blinkt:

4 Drücken Sie MEMORY.

Die Anzeige der gewählten Nummer hört auf zu blinken. Damit ist der betreffende Festsender der gewählten Speicherplatznummer zugewiesen.

Wenn der Eingabevorgang abgebrochen wird, bevor Sie die Einspeicherung beendet haben, beginnen Sie erneut ab Schritt 2.

5 Wiederholen Sie Schritt 1 bis 4.

- Beim Einspeichern eines neuen Senders in einen Speicherplatz, der bereits mit einem Festsender belegt ist, wird der frühere Festsender aus dem Speicher gelöscht.

■ Abrufen eines Festsenders

1 Betätigen Sie FM/AM zur Wahl von "FM" (UKW-Bereich) oder "AM" (MW-Bereich).

2 Betätigen Sie die Zifferntasten (1-10, +10) zur Wahl der gewünschten Speicherplatznummer.

- Einzelheiten zur Verwendung der Zifferntasten finden Sie unter "Eingabe von Nummern über die Zifferntasten" (S. 23).

Wahl der UKW- Empfangsbetriebsart

Wenn der Empfang eines UKW-Stereosenders stark verrauscht ist, können Sie auf die monaurale Empfangsbetriebsart umschalten, um den Empfang zu verbessern.

■Beim Empfang eines UKW-Senders

Drücken Sie FM MODE.

Die UKW-Empfangsbetriebsart wird im Display angezeigt. Bei jeder Betätigung der Taste wird abwechselnd zwischen den beiden UKW-Empfangsbetriebsarten umgeschaltet.

• AUTO MUTING:

Bei Empfang einer Stereosendung wird der Ton stereophon gehört. (Der ST-Indikator leuchtet im Display.) In der Mono-Betriebsart wird der Ton monaural gehört. Diese Betriebsart eignet sich besonders zum Unterdrücken des Zwischenstationsrauschens. Der AUTO MUTING-Indikator leuchtet im Display.

• MONO:

Die Empfangsqualität wird verbessert, doch wird kein Stereoeffekt erhalten. (Der ST-Indikator erlischt.) In dieser Betriebsart wird Rauschen gehört, bis ein Sender einwandfrei abgestimmt ist. (Der AUTO MUTING-Indikator erlischt.)

Reduzieren des Rauschens beim MW-Empfang

Wenn der Empfang eines MW-Senders stark verrauscht ist, können Sie die Betriebsart für Unterdrückung des Interferenzpfeifens umschalten, um die Empfangsqualität zu verbessern.

■Beim Empfang eines MW-Senders

Drücken Sie FM MODE.

Die aktuelle Betriebsart für Unterdrückung des Interferenzpfeifens wird im Display angezeigt.

Bei jeder Betätigung der Taste wird abwechselnd zwischen den beiden Betriebsarten für Unterdrückung des Interferenzpfeifens umgeschaltet.

- Wählen Sie diejenige Einstellung ("BEAT CUT 1" oder "BEAT CUT 2"), mit der die bessere Empfangsqualität erzielt wird.

Verwendung des Radiodatensystems (RDS) während des Empfangs von UKW-Sendern

Das Radiodatensystem ermöglicht es UKW-Sendern, gemeinsam mit ihrem regulären Programmsignal zusätzliche Signale auszustrahlen, die Textinformationen enthalten. Sender können beispielsweise ihren Sendernamen sowie Informationen über den Typ des momentan ausgestrahlten Programms (Sport, Musik usw.) übertragen.

Wenn ein UKW-Sender mit RDS-Dienst abgestimmt ist, leuchtet der RDS-Indikator im Display.

1 0 3 . 5 0 M TUNED RDS RDS-Indikator

Der Tuner dieser Anlage ist zum Empfang der folgenden Arten von RDS-Signalen in der Lage:

PS (Programmservice): Dient zur Anzeige des Namens des momentan abgestimmten Senders.

PTY (Programmtyp): Dient zur Anzeige des Typs des momentan ausgestrahlten Programms.

RT (Radiotext): Dient zur Anzeige von Mitteilungen, die vom momentan abgestimmten Sender übertragen werden.

Enhanced Other Network-Funktion: Siche Seite 43.

HINWEIS

• Bei MW-Sendern steht das Radiodatensystem nicht zur Verfügung.
• Wenn der momentan abgestimmte Sender das RDS-Signal nicht korrekt ausstrahlt oder die Signalstärke zu gering ist, arbeitet die RDS-Funktion u.U. nicht einwandfrei.

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

2 Drücken Sie FM/AM.

■Anzeigen der RDS-Informationen

Betätigen Sie RDS DISPLAY beim Empfang eines UKW-Senders.

Bei jeder Betätigung der Taste wechselt die Anzeige im Display wie folgt:

PS (Programmservice):

Während der Suche erscheint die Anzeige "PS", wonach der Sendername angezeigt wird. Falls der betreffende Sender kein PS-Signal ausstrahlt, erscheint die Anzeige "NO PS".

PTY (Programmtyp):

Während der Suche erscheint die Anzeige "PTY", wonach der Typ des momentan ausgestrahlten Rundfunkprogramms angezeigt wird. Falls der betreffende Sender kein PTY-Signal ausstrahlt, erscheint die Anzeige "NO PTY".

RT (Radiotext):

Während der Suche erscheint die Anzeige "RT", wonach die vom betreffenden Sender übertragenen Mitteilungen angezeigt werden. Falls der betreffende Sender kein RT-Signal ausstrahlt, erscheint die Anzeige "NO RT".

Frequenzanzeige:

Empfangsfrequenz (kein RDS-Dienst).

Hinweis zu den im Display angezeigten Zeichen

Bei Anzeige des Textinhalts von PS-, PTY- und RT-Signalen im Display kann es vorkommen, dass bestimmte Sonderzeichen und Symbole nicht korrekt angezeigt werden.

HINWEIS

- Wenn die Suche nach dem Signalinhalt sofort abgeschlossen werden kann, erscheinen die Anzeigen "PS", "PTY" und "RT" nicht im Display.

Suchen eines bestimmten Programmtyps anhand der PTY-Codes

Einer der Vorteile des Radiodatensystems besteht darin, dass Sie die in den Speicherplätzen (S. 40) eingespeicherten Festsender nach einem bestimmten Programm durchsuchen lassen können, indem Sie den PTY-Code des gewünschten Programmtyps vorgeben.

■ Lokalisieren eines Programms durch Vorgabe seines PTY-Codes

HINWEIS

Vor Beginn dieses Bedienungsvorgangs:

• Die PTY-Suchfunktion steht nur bei Festsendern zur Verfügung.
- Um den Suchvorgang vorzeitig abzubrechen, drücken Sie PTY SEARCH.
• Die folgenden Schritte müssen innerhalb einer bestimmten Zeitdauer ausgeführt werden. Wenn der Eingabevorgang abgebrochen wurde, bevor Sie den gewünschten PTY-Code ausgewählt haben, beginnen Sie erneut ab Schritt 1.

1 Betätigen Sie PTY SEARCH beim Empfang eines UKW-Senders.

Die Meldung "PTY SELECT" beginnt im Display zu blinken.

Während die Anzeige "PTY SELECT" blinkt:

2 Betätigen Sie PTY ⊕ oder PTY ⊖ so oft, bis der gewünschte PTY-Code im Display erscheint.

- Einzelheiten hierzu finden Sie unter "Beschreibung der PTY-Codes".

Während der in Schritt 2 gewählte PTY-Code weiterhin im Display erscheint:

3 Drücken Sie PTY SEARCH erneut.

Während des Suchvorgangs blinken die Anzeige "SEARCH" und der gewählte PTY-Code abwechselnd im Display. Der Tuner durchsucht die maximal 30 UKW-Festsender, und sobald ein Sender ermittelt wird, der momentan ein Programm des vorgegebenen Typs ausstrahlt, stoppt der Suchvorgang, und der betreffende Sender wird abgestimmt.

Fortsetzen des Suchvorgangs nach dem ersten Halt

Drücken Sie PTY SEARCH erneut, während die Anzeigen im Display blinken.

Wenn kein Programm des vorgegebenen Typs gefunden werden konnte, erscheint die Anzeige "NOT FOUND" im Display.

Beschreibung der PTY-Codes

News: Nachrichten

Affairs: Aktuelle Themen, die über die Nachrichten hinaus gehen, wie Debatten und Analysen.

Info: Programme, die einen breiten Bereich von Informationen oder Ratschlägen anbieten

Sport: Programme, die sich mit beliebigen Aspekten des Sportes befassen

Educate: Bildungsprogramme

Drama: Hörspiele und Rundfunkserien

Culture: Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.

Science: Programme zu Naturwissenschaften und Technik

Varied: Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmern im Studio und Interviews mit bekannten Persönlichkeiten

Pop M: Kommerziell populäre Musik

Rock M: Rockmusik

Easy M: Aktuelle leichte Unterhaltungsmusik

Light M: Instrumentalmusik, Gesangs- und Chorwerke

Classics: Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.

Other M: Musikgenres, die nicht in andere Kategorien passen

Weather: Wetterberichte und -vorhersagen

Finance: Börsenberichte und andere finanzielle Themen

Children: Programme des Kinderfunks

Social: Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen

Religion: Religiöse Themen

Phone In: Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum

Travel: Reise-Informationen

Leisure: Freizeitthemen

Jazz: Jazz

Country: Titel aus der musikalischen Tradition der Südstaaten der USA

Nation M: Aktuelle populäre Musik des Landes oder der Region in der Landessprache

Oldies: Musik aus dem “Goldenen Zeitalter” der Popmusik

Folk M: Titel, deren Wurzeln in der musikalischen Tradition einer bestimmten Nation liegen

Document: Programme, die sich mit Untersuchungen sachlicher Themen befassen

TEST: Sendungen, die ausgestrahlt werden, um Notsendeausrüstungen oder Gerät zu testen

Alarm !: Notdurchsagen

None: Kein Programmtyp, undefiniertes oder schwer in eine Kategorie einzuteilendes Programm

HINWEIS

- Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.

Vorübergehendes Umschalten auf ein gewünschtes Programm

Ein weiterer praktischer RDS-Dienst wird als "Enhanced Other Network-Funktion" bezeichnet.

Diese Funktion ermöglicht es dem Tuner dieser Anlage, vorübergehend auf ein gewünschtes Programm (TA, NEWS und/oder INFO) umzuschalten, das von einem anderen Sender ausgestrahlt wird, sofern keine der folgenden Ausnahmen zutrifft:

• Beim Empfang eines Senders ohne RDS-Dienst (alle MW-Sender, bestimmte UKW-Sender sowie andere Rundfunkquellen).
• Wenn sich die Anlage im Bereitschaftszustand befindet.

HINWEIS

Vor Gebrauch dieser Funktion:
• Die Enhanced Other Network-Funktion steht nur bei Festsendern zur Verfügung.

WICHTIG

Vor Gebrauch der Fernbedienung für den folgenden Bedienungsvorgang:

1 Bringen Sie den Fernbedienungs-Betriebsartenwähler in die Stellung "AUDIO".

2 Drücken Sie FM/AM.

Betätigen Sie TA/NEWS/INFO so oft, bis die Anzeige des gewünschten Programmtyps (TA/NEWS/INFO) im Display erscheint.

Bei jeder Betätigung der Taste wechselt die Anzeige im Display wie folgt:

CH 1 103.50M TUNED TA NEWS INFO

Programmtyp-Anzeige

TA: Lokale Verkehrsdurchsagen

NEWS: Nachrichten

INFO: Programme, die einen breiten Bereich von Informationen oder Ratschlägen anbieten

Beenden des Empfangs eines über die Enhanced Other Network-Funktion gewählten Programms

Betätigen Sie TA/NEWS/INFO so oft, bis alle Programmtyp-Anzeigen (TA/NEWS/INFO) vom Display verschwunden sind.

Daraufhin wird die Enhanced Other Network-Funktionsbereitschaft aufgehoben, und der vorher empfangene Sender wird erneut abgestimmt.

Bei Übertragung einer Notsendung (Alarm !-signal) von einem UKW-Sender

Der betreffende Sender wird automatisch abgestimmt, und die Anzeige "Alarm!" erscheint im Display, während die Notsendung empfangen wird.

In den folgenden Situationen ist kein Empfang von Notsendungen möglich:

• Beim Empfang eines Senders ohne RDS-Dienst (alle MW-Sender, bestimmte UKW-Sender sowie andere Rundfunkquellen).
• Wenn sich die Anlage im Bereitschaftszustand befindet.

Das TEST-Signal dient zum Testen, ob der Tuner das Alarmsignal einwandfrei empfangen kann

Das TEST-Signal veranlasst den Tuner, auf gleiche Weise anzusprechen wie bei Empfang des Alarmsignals. Wenn das TEST-Signal empfangen wird, schaltet der Tuner automatisch auf Empfang des Senders um, der das TEST-Signal ausstrahlt.

Während das TEST-Signal empfangen wird, erscheint die Anzeige "TEST" im Display.

■Arbeitsweise der Enhanced Other Network-Funktion

Fall 1

Wenn momentan kein Sender ein Programm des gewählten Typs ausstrahlt

Der momentan abgestimmte Sender wird weiter empfangen. ↓

Sobald ein anderer Sender mit der Ausstrahlung des gewählten Programmtyps beginnt, wird dieser Sender automatisch abgestimmt. Die Anzeige des empfangenen PTY-Codes beginnt zu blinken. ↓

Nach beendeter Ausstrahlung des betreffenden Programms wird auf den vorher abgestimmten Sender zurückgeschaltet, doch bleibt die Enhanced Other Network-Funktion weiterhin aktiviert.

Fall 2

Wenn der momentan abgestimmte UKW-Sender ein Programm des gewählten Typs ausstrahlt

Der aktuelle Sender bleibt abgestimmt, doch die Anzeige des empfangenen PTY-Codes beginnt zu blinken. ↓

Nach beendeter Ausstrahlung des betreffenden Programms wechselt die Anzeige des empfangenen PTY-Codes von Blinken auf konstantes Leuchten, doch bleibt die Enhanced Other Network-Funktion weiterhin aktiviert.

HINWEIS

- Wenn Sie im Zustand der Enhanced Other Network-Funktionsbereitschaft auf eine andere Programmquelle umschalten, wird die Enhanced Other Network-Funktionsbereitschaft vorübergehend aufgehoben. Wird anschließend auf UKW-Empfang zurückgeschaltet, so wird die Enhanced Other Network-Funktionsbereitschaft erneut aktiviert.

• Die von bestimmten Sendern Enhanced Other Network-Funktionsdaten sind u.U. nicht mit dem Tuner dieser Anlage kompatibel.
- Bei bestimmten UKW-Senders mit RDS-Dienst steht die Enhanced Other Network-Funktion nicht zur Verfügung.
- Während des Empfangs eines über die Enhanced Other Network-Funktion abgestimmten Programms wird der Sender auch dann nicht gewechselt, wenn ein anderer Sender innerhalb des gleichen Netzwerks ein Programm der gleichen Enhanced Other Network-Funktionsdaten auszustrahlen zu beginnt.
- Während des Empfangs eines über die Enhanced Other Network-Funktion abgestimmten Programms sind von den Tuner-Funktionstasten nur TA/NEWS/INFO und RDS DISPLAY funktionsfähig.

Pflege und Instandhaltung

■Handhabung von Discs

• Um eine Disc aus ihrem Behälter zu entfernen, ergreifen Sie sie am Rand, drücken Sie leicht auf das Mittelloch, und heben Sie die Disc heraus.
• Vermeiden Sie eine Berührung der schillernden Abspielfläche der Disc, und achten Sie darauf, die Disc nicht zu verbiegen.
• Um ein Verwellen zu vermeiden, bringen Sie die Disc unmittelbar nach dem Gebrauch wieder in ihrem Behälter unter.
• Achten Sie beim Einlegen der Disc in ihren Behälter sorgfältig darauf, die Oberfläche nicht zu zerkratzen.
• Schützen Sie Discs vor direkter Sonneneinstrahlung, extrem hohen Temperaturen und Feuchtigkeit.

Reinigen der Disc

Reiben Sie Disc mit einem trockenen, weichen Tuch ab, indem Sie dieses in einer geraden Bewegung vom Mittelloch zum Rand führen.

- Verwenden Sie AUF KEINEN FALL irgendwelche Lösungsmittel, z.B. herkömmliche Schallplatten-Reinigungsmittel, Reinigungssprays, Farbverdünner oder Benzol, zum Reinigen von Discs.

■ Reinigen der Anlage

• Wischen Sie Flecken mit einem weichen, trockenen Tuch von den Außenflächen ab. Um hartnäckige Schmutzflecken zu entfernen, feuchten Sie ein weiches Tuch mit einem mit Wasser verdünnten neutralen Reinigungsmittel an, wringen Sie das Tuch gründlich aus, und wischen Sie die Schmutzflecken ab. Reiben Sie anschließend mit einem trockenen Tuch nach.

• Bitte beachten Sie die folgenden Vorsichtshinweise sorgfältig, um eine Beeinträchtigung der Leistung, eine Beschädigung der Anlage oder ein Abblättern der Lackierung zu vermeiden.

• Verwenden Sie AUF KEINEN FALL ein hartes Tuch oder ein solches mit Scheuerwirkung zum Reinigen der Außenflächen.

• Wischen Sie die Außenflächen AUF KEINEN FALL mit großer Kraftanwendung ab.
• Verwenden Sie AUF KEINEN FALL Farbverdünner oder Benzol zur Reinigung.
• Versprühen Sie AUF KEINEN FALL leichtflüchtige Substanzen, z.B. Insektizide, auf die Anlage.
• Bringen Sie AUF KEINEN FALL Gegenstände aus Gummi oder Kunststoff über längere Zeit hinweg mit der Anlage in Berührung.

Störungsbeseitigung

STÖRUNG MÖGLICHE URSACHE ABHILFEMASSNAHME
Die Anlage kann nicht eingeschaltet werden.	Das Netzkabel und/oder das Systemsteuerkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel und das Systemsteuerkabel richtig an. (S. 13)
Die Fernbedienung funktioniert nicht.	Die Batterien sind erschöpft.	Wechseln Sie die Batterien aus. (S. 7)
	Der Fernbedienungs-Signalsensor ist direkter Sonneneinstrahlung ausgesetzt.	Schützen Sie den Fernbedienungs-Signalsensor vor direkter Sonneneinstrahlung.
Keine Tonwiedergabe. Das Systemsteuerkabel und/oder Lautsprecherkabel sind nicht angeschlossen.		Überprüfen Sie die Anschlüsse. (S. 13)
		Die Audiokabel sind nicht korrekt an AUX IN und/oder DIGITAL IN angeschlossen.
		Eine falsche Programmquelle ist gewählt.
		Der falsche Decodiermodus ist eingestellt.
Auf dem Fernsehschirm erscheint kein Bild.	Das Videokabel ist nicht richtig angeschlossen.	Schließen Sie die Audiokabel korrekt an. (S. 12)
	Die betreffende Disc kann nicht mit dieser Anlage abgespielt werden.	Wählen Sie eine geeignete Disc. (S. 3)
Auf dem Fernsehschirm erscheint kein Bild, oder das Bild ist verschwommen bzw. in zwei Teile unterteilt.	Der Abtastungsmodus ist auf “PROGRESSIVE” eingestellt, obwohl das Hauptgerät an ein Fernsehgerät angeschlossen ist, das nicht zur Verarbeitung von Videosignalen mit Zeilensprungabtastung in der Lage ist, z.B. ein herkömmliches Fernsehgerät.	Ändern Sie die Einstellung des Abtastungsmodus auf “RGB” oder “Y/C”. (S. 18)
Bei der Wiedergabe treten Bild- und Tonverzerrungen auf.	Die Disc ist zerkratzt oder verschmutzt.	Wechseln Sie eine zerkratzte Disc aus, oder reinigen Sie eine verschmutzte Disc.
	Ein Videorecorder ist zwischen dem Hauptgerät und dem Fernsehgerät angeschlossen.	Schließen Sie das Fernsehgerät direkt an das Hauptgerät an. (S. 12)
Das Bild wird nicht vollständig auf dem Fernsehschirm angezeigt.	Der Monitortyp ist falsch eingestellt.	Stellen Sie den Menüeintrag “MONITOR-TYP” korrekt ein. (S. 37)
Der Rundfunkempfang ist stark verrauscht.	Die Antennen sind abgetrennt.	Schließen Sie die Antennen erneut korrekt und fest an. (S. 8)

Technische Daten

■ Hauptgerät (XV-THS9/XV-THS7)

Audioteil

Gesamtklirrfaktor 0,02 %

HINWEIS: Dieser Wert beruht auf einer Messung an der Systemsteuerbuchse CONNECTOR als Referenz.

Digitaleingang*1:

DIGITAL IN: -21 dBm bis -15 dBm

*1 Bezieht sich auf Signale der Formate Linear PCM, Dolby Digital und DTS Digital Surround (mit einer Abtastfrequenz von 32 kHz, 44,1 kHz oder 48 kHz)

Videoteil

Videosystem: PAL

Horizontalauflösung: 500 Linien

Signal-Rauschabstand: 64 dB

(FBAS-Signal bei Wahl von "RGB")

Video-Ausgangspegel

UKW: 87,50 MHz bis 108,00 MHz

MW: 522 kHz bis 1

Allgemeine Störungen

Stromversorgung: Wechselspannung 230 V\~, 50 Hz

Leistungsaufnahme: 18 W (beim Betrieb)

2,0 W (im Bereitschaftszustand)

Vordere Kanäle/Mittenkanal/Surround-Kanäle:

(Mittenkanal/Surround-Kanäle)/

Subwoofer: 120 W eff. an 4 Ω bei 100 Hz, 10 %

Gesamtklirrfaktor.

Lautsprecherteil

Lautsprechereinheit: 16 cm Bassreflex-Ausführung, magnetisch abgeschirmt Frequenzgang: 30 Hz bis 200 Hz

Allgemeine Störungen

Stromversorgung: Wechselspannung 230 V ∼ , 50 Hz

Leistungsaufnahme: 110 W (beim Betrieb)

0 W (im Bereitschaftszustand)

Abmessungen (B × H × T): 170 mm × 412 mm × 444 mm Masse: 12,0 kg

■ Satellitenlautsprecher

Vordere Lautsprecher (SP-THS9F)

Lautsprecher: 5,5 cm × 2, 3,0 cm Bassreflex-Ausführung, magnetisch abgeschirmt 629kHz Belastbarkeit: 120 W Impedanz: 4 Ω Frequenzgang: 95 Hz bis 40 kHz Abmessungen (B × H × T): 250 mm × 1 103 mm × 250 mm Masse: 3,67 kg

Surround-Lautsprecher (SP-THS9S)

Lautsprecher: 5,5 cm × 2 Bassreflex-Ausführung, magnetisch abgeschirmt Belastbarkeit: 80 W Impedanz: 6 Ω Frequenzgang: 90 Hz bis 30 kHz Abmessungen (B × H × T): 250 mm × 1 103 mm × 250 mm Masse: 3,77 kg

Mittellautsprecher (SP-THS9C)

Lautsprecher: 5,5 cm × 2, 3,0 cm Bassreflex-Ausführung, magnetisch abgeschirmt Belastbarkeit: 80 W Impedanz: 6 Ω Frequenzgang: 90 Hz bis 40 kHz Abmessungen (B × H × T): 209 mm × 85 mm × 92 mm Masse: 0,87 kg

■Satellitenlautsprecher

Vordere Lautsprecher (SP-THS7F)

Lautsprecher:

Tieftöner: 8,0 cm

Hochtöner: 1,5 cm

	Bassreflex-Ausführung, magnetisch abgeschirmt
Belastbarkeit:	120	W
Impedanz:	4
Frequenzgang: 90 Hz bis 20 kHz
Abmessungen (B × H × T):
	104,5 mm × 139 mm × 101 mm
Masse:	0,7	kg

Surround-Lautsprecher (SP-THS7S)

Lautsprecher: 8,0 cm Durchmesser

	Bassreflex-Ausführung, magnetisch abgeschirmt
Belastbarkeit:	80	W
Impedanz:	6
Frequenzgang: 80 Hz bis 20 kHz
Abmessungen (B × H × T):
	111,5 mm × 139 mm × 106,5 mm
Masse:	0,52	kg

Mittellautsprecher (SP-THS9C)

Lautsprecher: 5,5 cm × 2,

	3,0 cmBassreflex-Ausführung, magnetisch abgeschirmt
Belastbarkeit:	80	W
Impedanz:	6
Frequenzgang: 90 Hz bis 40 kHz
Abmessungen (B × H × T):
	209 mm × 85 mm × 92 mm
Masse:	0,87	kg

Änderungen der technischen Daten und äußeren Aufmachung bleiben jederzeit vorbehalten.

Introduction ......2

Ex.: 16:9 Ex.: 4:3 LB Ex.: 4:3 PS

REMARQUE
