BEDIENUNGSANLEITUNG Perla SG 55i Schulthess

Benutzer- information

Sicherheitshinweise 2

Gerätebeschreibung 4

Bedienblende 5

Vor der ersten Inbetriebnahme 8

Einstellen des Wasserenthärters 8

Gebrauch von Salz für Geschirrspüler 9

Gebrauch von Klarspülmittel 9

Laden von Besteck und Geschirr 10

Gebrauch von Spülmittel 14

Funktion "Multitab" 15

Auswählen und Starten eines

Spülprogramms 16

Spülprogramme 18

Reinigung und Pflege 19

Was tun, wenn ... 21

Technische Daten 23

Gerät aufstellen 23

Wasseranschluss 24

Elektrischer Anschluss 25

Umwelttipps 26

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

- Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

- Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

- Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.

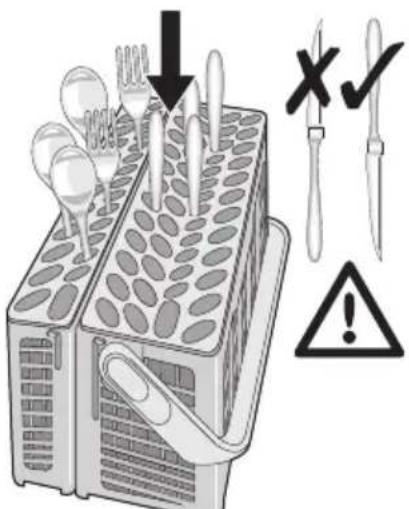

- Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.

- Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).

- Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

- Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.

- Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.

- Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

- Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

- Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

- Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.

- Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.

- Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.

- Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.

• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.

• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.
• Benutzen Sie das Gerät nicht:
• wenn das Netzkabel oder die Wasserschläuche beschädigt sind,
• wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

⚠️ Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

Gerätebeschreibung

1 Deckensprüharm
2 Oberkorb

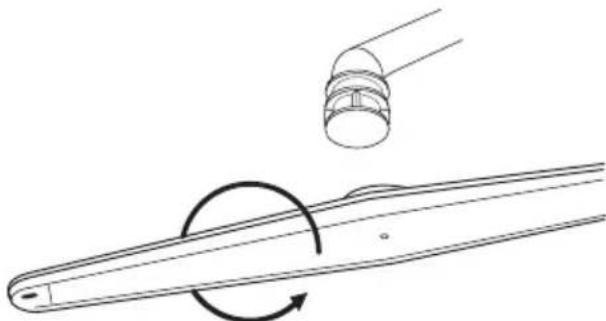

3 Oberer Sprüharm

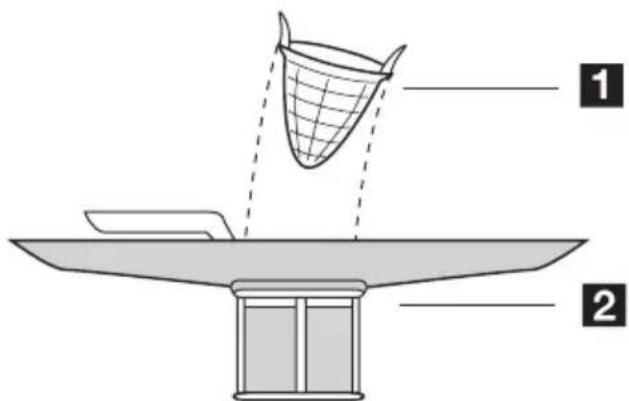

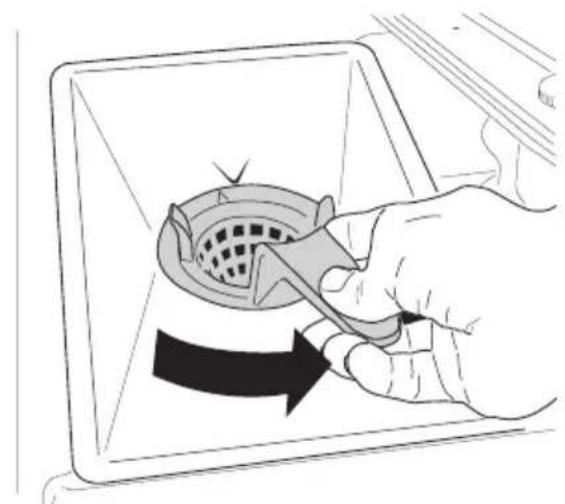

4 Filter

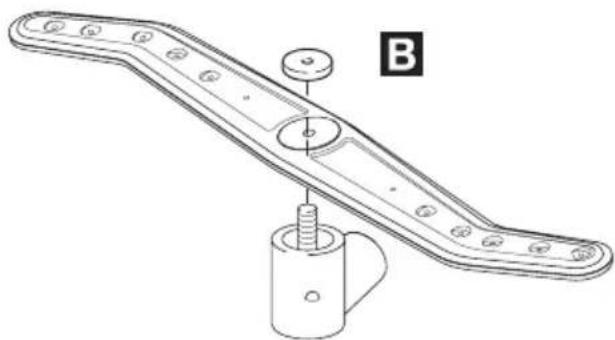

5 Unterer Sprüharm

6 Behälter für Reinigungsmittel
7 Dosiergerät für Klarspülmittel
8 Typenschild
9 Salzbehälter

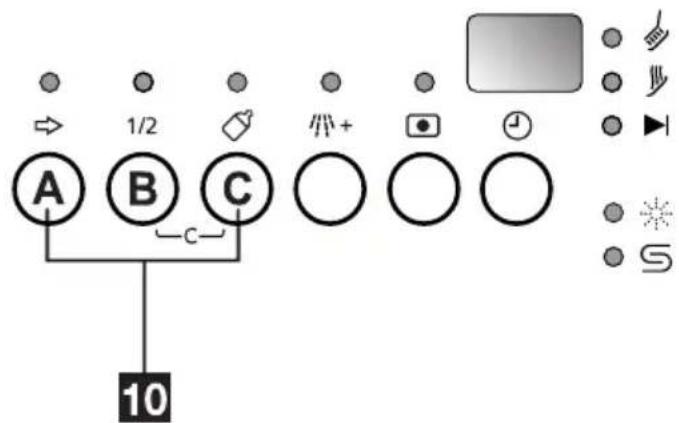

Bedienblende

1 2 3 4 5 6 7 9 8

A B C 10 1/2 小+

1 Ein/Aus-Taste
2 Programmtaste →
3 Halbe Beladung-Taste 1/2
4 Hygiene-Taste
5 Extraklarspültaste 小 +
6 Multitab-Taste
7 Zeitvorwahl-Taste
8 Kontrolllampen
9 Digital-Display
10 Funktionstasten

Kontrolllampen

Spülen Die Kontrolllampe leuchtet während der Reini-gungsphase oder der Klarspülphase.
Trockengang Die Kontrolllampe leuchtet während der Trocken-phase.
Programmende Die Kontrolllampe leuchtet nach dem Ende des Spülprogramms auf.
Kontrolllampen
Klarspüler 1)	Die Kontrollampe leuchtet auf, wenn der Klarspüler nachgefüllt werden muss. Siehe Kapitel "Verwendung von Klarspüler".
Salz 1)	Die Kontrollampe leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von Geschirrspülsalz".Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

1) Die Kontrolllampen für Salz und Klarspülmittel leuchten nie während eines laufenden Spülprogramms auf, wenn die Salz- und Klarspülmittelbehälter leer sind.

Programmtaste

Mit dieser Taste wählen Sie das Spülprogramm aus. Drücken Sie die Taste; das Display zeigt die Programmnummer an. Drücken Sie die Taste sooft, bis die Nummer des gewünschten Programms aufleuchtet. Nähere Informationen über die Spülprogramme siehe den Abschnitt "Spülprogramme".

Halbe Beladung-Taste

Wichtig! Stellen Sie die Option "Halbe Beladung" vor dem Beginn eines Spülprogramms ein. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht einstellen. Wenn es erforderlich ist, die Option "Halbe Beladung" einzustellen, löschen Sie das Spülprogramm.

Die Option "Halbe Beladung" kann nicht bei allen Spülprogrammen gewählt werden. Siehe hierzu das Kapitel "Spülprogramme".

• Ordnen Sie das Geschirr in den Ober- und Unterkorb.
• Verringern Sie bei der Funktion "Halbe Beladung" die Reinigungsmittelmenge.
• Stellen Sie die Option mit der Taste "Halbe Beladung" ein.
  – Die Kontrolllampe "Halbe Beladung" leuchtet, wenn die Option "Halbe Beladung" ausgewählt werden kann.

i Mit der Option "Halbe Beladung" verringert sich die Programmdauer und der Verbrauch an Wasser und Energie.

Hygiene-Taste

Wichtig! Stellen Sie die Option "Hygiene" vor dem Beginn eines Spülprogramms ein. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht einstellen.

Wenn es erforderlich ist, die Option "Hygiene" einzustellen, löschen Sie das Spülprogramm.

Durch diese Funktion wird die Hygiene von Geschirr und Gläsern verbessert. Beim letzten Spülgang wird die Temperatur auf 68 °C erhöht und für mindestens 10 bis 14 Minuten auf über 65 °C gehalten.

Die Option "Hygiene" kann nicht bei allen Spülprogrammen gewählt werden. Siehe hierzu das Kapitel "Spülprogramme".

Schalten Sie die Funktion mit der Taste "Hygiene" ein. Die Kontrolllampe Hygiene leuchtet auf, wenn die Funktion verfügbar ist.

Extraklarspültaste

Wichtig! Stellen Sie die Option Extra Spülen vor dem Beginn eines Spülprogramms ein. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht einstellen. Wenn es erforderlich ist, die Option Extra Spülen einzustellen, löschen Sie das Spülprogramm.

Diese Funktion fügt dem Spülprogramm einen zusätzlichen Klarspülgang hinzu. Die Funktion Extra Spülen kann nicht bei allen Spülprogrammen gewählt werden. Siehe hierzu das Kapitel "Spülprogramme". Schalten Sie die Funktion mit der Extraklarspültaste ein. Die Kontrolllampe Extra Spülen leuchtet auf, wenn die Funktion verfügbar ist.

Multitab-Taste

Drücken Sie zum Ein-/Abschalten der Funktion Multitab die Multitab-Taste. Siehe den Abschnitt 'Funktion Multitab'.

Zeitvorwahl-Taste

Benutzen Sie die Zeitvorwahl-Taste, um den Start des Spülprogramms zwischen 1 und

19 Stunden zu verzögern. Siehe den Abschnitt 'Einstellen und Starten eines Spülprogramms'.

Digital-Display

Das Display zeigt an:

• Härtegrad, auf den der Wasserenthärter eingestellt ist.
• Nummer des Spülprogramms.
  • Restlaufzeit bis zum Programmende.
• Ein-/Abschaltung des Klarspülmitteldosierers (nur bei aktiver Funktion Multitab).
• Ende des Spülprogramms. Das Display zeigt eine Null an.
  • der Ablauf der Zeitvorwahl, und.
• Fehlercodes.
• Ein-/Abschalten der Töne.

Funktionstasten

Benutzen Sie die Funktionstasten für folgende Vorgänge:

• Zum Einstellen des Wasserenthärters. Siehe Kapitel "Einstellen des Wasserenthärters".
• Das Ein-/Abschalten des Klarspüldosierers ist nur bei aktiver Funktion "Multitab" möglich. Siehe den Abschnitt 'Funktion Multitab'.
• Zum Abbrechen des laufenden Spülprogramms oder einer laufenden Zeitvorwahl.
• Ein-/Ausschalten der Signaltöne.

Einstellmodus

Das Gerät muss sich für folgende

Einstellungen im Einstellmodus befinden:

- Zum Einstellen eines Spülprogramms.

- Zum Einstellen des Wasserenthärter-Härtegrads.

- Zum Ein-/Ausschalten des Klarspüldosierers.

- Zum Ein-/Ausschalten der akustischen Signale.

Drücken Sie die Ein/Aus-Taste. Das Gerät ist im Einstellmodus, wenn:

– die Programmwahltasten-Kontrolllampe aufleuchtet
- im Digital-Display 2 horizontale Balken angezeigt werden

Drücken Sie die Ein/Aus-Taste. Das Gerät ist nicht im Einstellmodus, wenn:

– die Programmwahltasten-Kontrolllampe aufleuchtet

• im Digital-Display die Restlaufzeit eines Spülprogramms angezeigt wird
  – ein Spülprogramm eingestellt ist Löschen Sie das Programm, um in den Einstellmodus zurückzukehren. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Akustische Signale

Sie hören einen Signalton:

• Am Ende des Spülprogramms.
• Während der Einstellung des Wasserhärtegrads.

• Im Fall einer Fehlfunktion des Geräts. Die akustischen Signale werden werkseitig eingeschaltet.
  Führen Sie folgende Schritte durch, um die akustischen Signale auszuschalten:

• Schalten Sie das Gerät ein.

• Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.
• Drücken und halten Sie die Funktions-Tasten B und C, bis die Kontrolllampen der Funktionen A, B und C zu blinken beginnen.

• Lassen Sie die Funktionstasten A und B los.

• Drücken Sie die Funktionstaste C.

• Kontrolllampen für Funktionstasten A und B erlöschen.

• Kontrolllampe für Funktionstaste C blinkt.
• Das Digital-Display zeigt die neue Einstellung an.

0b	Akustische Signale aus-geschaltet
1b	Akustische Signale ein-geschaltet

Die akustischen Signale sind eingeschaltet.

1. Drücken Sie die Funktions-Taste C erneut.

– Das Digital-Display zeigt die neue Einstellung an. Die akustischen Signale sind abgeschaltet.

1. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Führen Sie folgende Schritte durch, um die akustischen Signale einzuschalten:

1. Führen Sie die oben genannten Schritte durch, bis das Digital-Display die erforderliche Einstellung anzeigt.

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspüldosierer mit Klarspüler.
4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
  • Französische Wasserhärtegrade (°TH).

• Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

• Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.
• Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten ('3 in 1', '4 in 1', '5 in 1', etc.) verwenden, siehe das Kapitel "Multitab-Funktion".

- mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).

- Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

°dH °TH mmol/l Clarke-Werte				Einstellung des Wasserenthärters
51 - 70	91 - 125	9,1 - 12,5	64 - 88	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	2
< 4	< 7	< 0,7	< 5	1^1)

1) Kein Salz erforderlich.

Elektronische Einstellung

Der Geschirrspüler ist werkseitig auf Härtestufe 5 eingestellt.

1. Schalten Sie das Gerät ein.
2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie die Funktionstasten B und C, bis die Kontrolllampen der Funktionstasten A, B und C zu blinken beginnen.

4. Lassen Sie die Funktionstasten B und C los.

5. Drücken Sie Funktionstaste A.

– Die Kontrolllampen für die Funktions- tasten B und C erlöschen.

– Die Kontrolllampe der Funktionstaste A beginnt zu blinken.

- Das Digital-Display zeigt die aktuelle Stufe an.

– Sie hören einen Signalton.

Beispiel: Das Digital-Display zeigt 5 L an / 5 aufeinander folgende Signaltöne = Stufe 5.

1. Drücken Sie die Funktionstaste A einmal, um die Einstellung des Wasserenthärters um jeweils eine Stufe zu erhöhen.

2. Drücken Sie die Ein-/Aus-Taste, um die Einstellung zu speichern.

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie nur Spezialsalz für Geschirrspüler. Die Verwendung von Salzarten, die nicht für Geschirrspüler geeignet sind, führt zur Beschädigung des Wasserenthärters.

! Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Bevor Sie ein Spülprogramm starten, füllen Sie das Gerät mit Salz, um Korrosion zu verhindern.

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).
3. Füllen Sie den Salzbehälter mit Salz auf.

1. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
2. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

Wenn Sie den Wasserenthärter auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

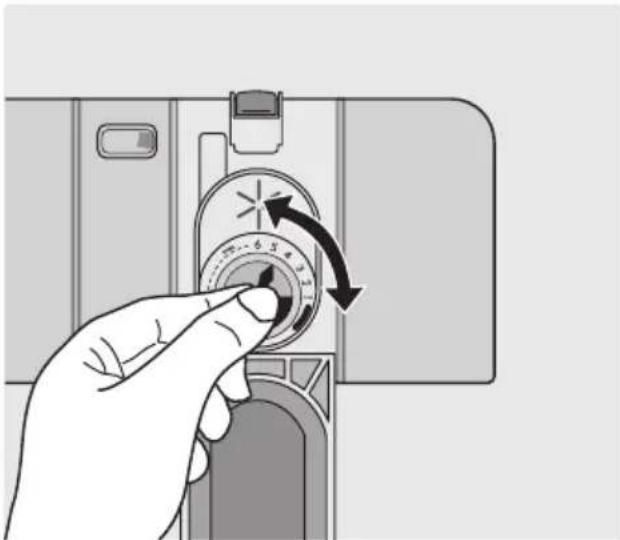

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

i Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet. Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

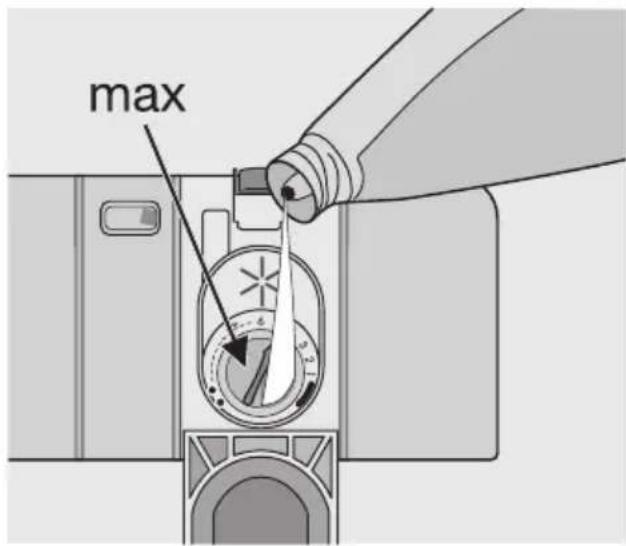

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

1. Drücken Sie die Entriegelungstaste (A), um den Klarspüldosierer zu öffnen.

1. Füllen Sie den Klarspüldosierer mit Klarspüler. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

max

1. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu gro-

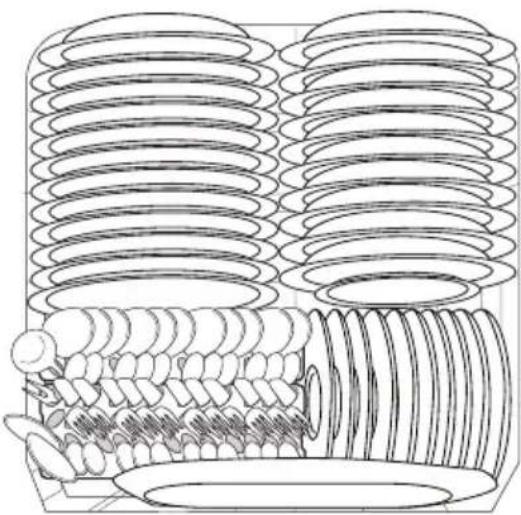

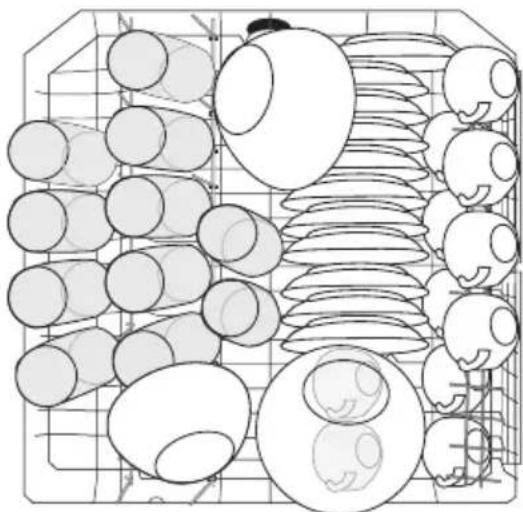

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

- Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor: – Entfernen Sie alle Essensreste und sonstigen größeren Partikel.

ße Schaumbildung beim nächsten Spülprogramm zu vermeiden.

1. Schließen Sie den Klarspülerdosierer.

Einstellung des Klarspüldosierers

Der Wasserenthärter ist werkseitig auf Härtestufe 4 eingestellt.

Sie können den Klarspüldosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

1. Drehen Sie die Klarspüldosieranzeige, um die Dosierung zu erhöhen oder zu senken.

2. Erhöhen Sie die Dosierung, wenn auf dem Geschirr Wassertropfen oder Kalkablagerungen sind.

3. Verringern Sie die Dosierung, wenn Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind.

– Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

- Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:

- Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander nicht berühren.

- Ordnen Sie kleine Gegenstände in den Besteckkorb ein.

- Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

- Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.

Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

Unterkorb

Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Stellen Sie Servierplatten in den vorderen Teil des Korbs.

Die Stachelreihen im hinteren Teil des Korbs können flach gelegt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

1. Greifen Sie die beiden Stachelreihen auf der rechten Seite im hinteren Teil des Korbs.

2. Heben Sie die Stachelreihen aus den Führungsschienen heraus.

3. Klappen Sie die Stachelreihen um.

1. Greifen Sie die beiden Stachelreihen auf der linken Seite im hinteren Teil des Korbs.

2. Heben Sie die Stachelreihen aus den Führungsschienen heraus.

3. Klappen Sie die Stachelreihen um.

Die Breite der linken Stachelreihen ist ver- stellbar.

1. Greifen Sie die Stachelreihe im hinteren Teil des Korbs.
2. Ziehen Sie die Stachelreihe hoch, bis sie sich löst.
3. Drücken Sie die Stachelreihe aus der Führungsschiene heraus.
4. Setzen Sie die Stachelreihe in die andere Führungsschiene ein.
5. Drücken Sie die Stachelreihe nach unten, bis sie einrastet.

Besteckkorb

Warnung! Stellen Sie keine Messer mit langen Klingen in aufrechter Stellung in den Besteckkorb. Legen Sie langes oder scharfes Besteck waagerecht in den Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein.

Stellen Sie Messer mit den Griffen nach oben ein.

Mischen Sie Löffel mit anderem Besteck, damit sie nicht zusammenkleben können.

Klappen Sie den Griff des Besteckkorbs nach unten, um das Einräumen des Bestecks in den Korb zu erleichtern.

Verwenden Sie das Besteckgitter. Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können diese leicht beiseite geklappt werden.

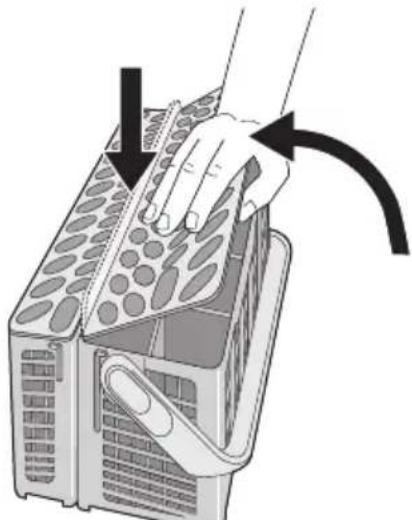

Der Besteckkorb besteht aus zwei Teilen. Sie können diese Teile für eine flexiblere Beladungsmöglichkeit einzeln verwenden. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander. Zum Verbinden der beiden Hälften halten Sie diese aneinander und schieben sie in entgegengesetzte Richtungen zueinander.

Der Oberkorb ist für Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln geeignet. Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

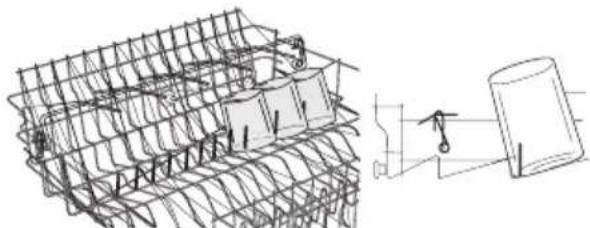

Verstellbare Tassenablagen

Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden. Die Tassenablagen können in der mittleren Position benutzt werden.

Stellen oder hängen Sie Kelchgläser in die Schlitze der Tassenablagen.

Für langstielige Gläser und für höhere Gläser sollte der Glashalter aufgeklappt werden (Abb. 1).

Wenn Sie den Glashalter nicht benutzen, schieben Sie ihn auf die rechte Seite (Abb. 2).

Stellen Sie Gläser auf die Stacheln.

Höhenverstellung des Oberkorbs

Wenn Sie große Platten in den Unterkorb la- den, müssen Sie zunächst den Oberkorb in die obere Position bringen.

Gehen Sie folgendermaßen vor, um den Oberkorb nach unten oder nach oben zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.
2. Heben Sie den Oberkorb an und bewegen Sie ihn nach unten, bis er in der oberen oder unteren Position einrastet.

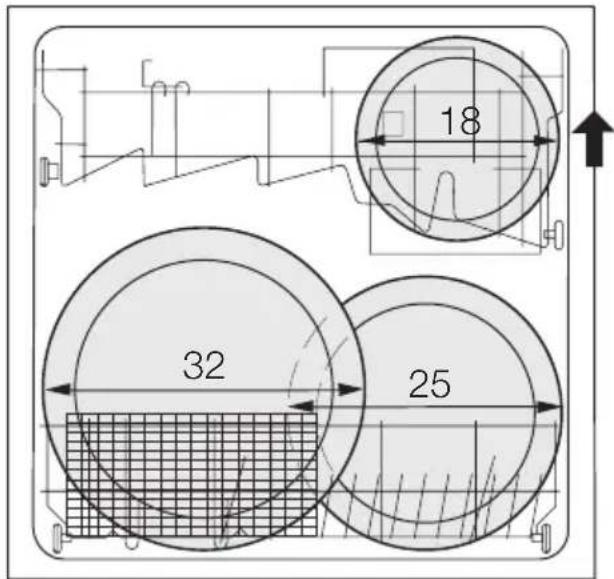

Maximale Geschirrhöhe für Teller mit Oberkorb in der oberen Position.

18 32 25

Maximale Geschirrhöhe für Teller mit Oberkorb in der unteren Position

20 30 25

Anordnung großer Platten im Unterkorb

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.
• Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Gehen Sie wie folgt vor, um den Spülmittel- behälter zu füllen:

1. Öffnen Sie den Deckel des Reinigungsmittelbehälters.

1. Füllen Sie den Spülmittelbehälter (A) mit Spülmittel. Die Markierung zeigt die Dosierung an: 20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel.

2. Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Spülmittel ins Vorspülfach ( B).

1. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter (A).

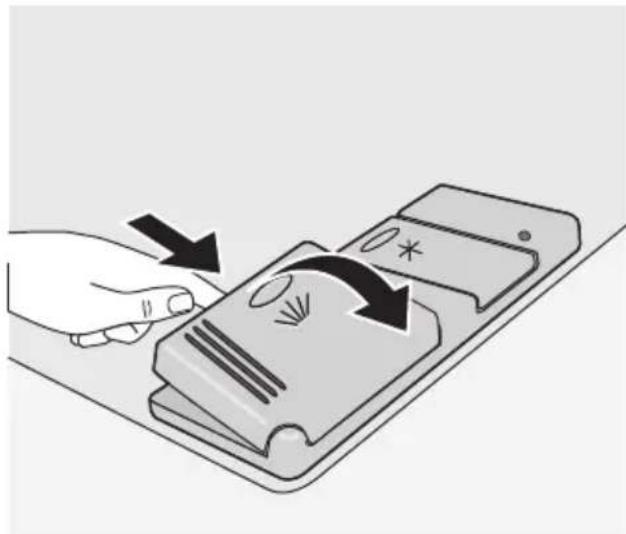

1. Schließen Sie den Deckel des Spülmittelbehälters. Drücken Sie auf den Deckel, bis er einrastet.

i Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten. Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere Zusätze enthalten.

Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.

Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Die Funktion Multitab sperrt den Zufluss von Klarspüler und Salz automatisch. Die Salz- und Klarspülmittel-Kontrolllampen sind abgeschaltet.

Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus. Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn das Programm angelaufen ist. Brechen Sie das Spülprogramm ab und stellen Sie das Programm dann erneut ein.

Schalten Sie die Funktion Multitab wie folgt ein:

- Drücken Sie die Multitab-Taste. Die Multi-tab-Kontrolllampe leuchtet auf.

Schalten Sie die Funktion Multitab wie folgt aus:

- Drücken Sie die Multitab-Taste. Die Multi-tab-Kontrolllampe erlischt.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.
2. Schalten Sie den Klarspüldosierer ein.
3. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.
4. Das Ein- oder Abschalten des Klarspüldosierers ist nur bei aktivierter Funktion Multitab möglich.

Zum Einschalten des Klarspüldosierers gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein.
2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.
3. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C.

– Die Kontrolllampen der Funktionstasten A, B und C beginnen zu blinken.

1. Lassen Sie die Funktionstasten B und C los.
2. Drücken Sie Funktionstaste B.

– Die Kontrolllampen für die Funktions- tasten A und C erlöschen.
– Die Kontrolllampe der Funktionstaste B blinkt weiter.
– Das Digital-Display zeigt die Einstellung an.

0d

Klarspüldosierer abgeschaltet

Id

Klarspüldosierer eingeschaltet

1. Drücken Sie Funktionstaste B erneut.
   – Das Digital-Display zeigt die neue Einstellung an.
2. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

i Um wieder normale Reinigungsmittel zu verwenden:

1. Schalten Sie die Funktion Multitab aus.
2. Füllen Sie den Salzbehälter und den Klarspüldosierer.
3. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.
4. Führen Sie ein Spülprogramm ohne Geschirr aus.
5. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.
6. Stellen Sie den Klarspüldosierer ein.

Auswählen und Starten eines Spülprogramms

i Stellen Sie das Spülprogramm bei einen Spaltbreit geöffneter Tür ein. Das Spülprogramm beginnt erst, nachdem Sie die Tür geschlossen haben. Bis dahin können die Einstellungen noch geändert werden.

Gehen Sie wie folgt vor, um ein Spülprogramm einzustellen und zu starten:

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus befinden.

3. Drücken Sie die Programmtaste und wählen Sie ein Spülprogramm. Das Digital-Display zeigt die Programmnummer

an. Siehe hierzu das Kapitel "Spülprogramme".

– Die Kontrolllampe der Programmtaste blinkt.
– Die Kontrolllampen der Programmphasen für das Spülprogramm blinken.

1. Stellen Sie bei Bedarf eine oder mehrere Optionen ein. Sehen Sie bitte in der Tabelle 'Spülprogramme' nach und vergewissern Sie sich, dass die Option bei dem ausgewählten Spülprogramm zur Verfügung steht.

2. Schließen Sie die Tür des Geschirrspülers.

– Das Spülprogramm startet automatisch.
– Die Kontrolllampen der Programmphasen erlöschen bis auf die Kontrolllampe für die laufende Phase.
– Die Kontrolllampe der Programmtaste leuchtet kontinuierlich.
– Das Digital-Display zeigt die Zeitdauer des Spülprogramms an.

i Ein laufendes Spülprogramm kann nicht geändert werden. Sie müssen dann das Spülprogramm abbrechen.
⚠️ Warning! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.
Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt. Schließen Sie die Tür.
• Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen eines Spülprogramms

1. Drücken Sie gleichzeitig die Funktions- tasten B und C solange, bis 2 horizontale Linien im Digital-Display erscheinen.
2. Lassen Sie die Funktionstasten B und C los, um das Spülprogramm zu löschen. Jetzt haben Sie folgende Möglichkeiten:
3. Sie können das Gerät ausschalten.
4. Sie können ein neues Spülprogramm einstellen.
   Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Einstellen und Starten eines Spülprogramms mit Zeitvorwahl

1. Drücken Sie die Ein/Aus-Taste.
2. Wählen Sie ein Programm.
3. Drücken Sie die Zeitvorwahltaste, bis im Display die gewünschte Zeitvorwahl des Spülprogramms blinkt.
4. Schließen Sie die Tür des Geschirrspülers.

– Die Zahl auf dem Display leuchtet kontinuierlich.
– Der Ablauf der Zeitvorwahl beginnt.

– Der Ablauf der Zeitvorwahl nimmt in Schritten von jeweils 1 Stunde ab.
– Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung des Countdowns zu verhindern. Nachdem Sie die Tür wieder geschlossen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

Löschen der Zeitvorwahl

Wenn Sie eine Zeitvorwahl löschen, wird damit auch das Spülprogramm gelöscht.

1. Drücken Sie gleichzeitig die Funktions- tasten B und C solange, bis 2 horizontale Linien im Digital-Display erscheinen.
2. Lassen Sie die Funktionstasten B und C los, um die Zeitvorwahl zu löschen.
3. Sie können ein neues Spülprogramm einstellen.

Ende des Spülprogramms

Schalten Sie das Gerät aus, wenn Folgendes zutrifft:

• Das Gerät stoppt automatisch.
- Es ertönt ein akustisches Signal für das Programmende.
• Das Display zeigt 0 an.
• Die Kontrolllampe für Programmende leuchtet.

1. Drücken Sie die Ein/Aus-Taste.
2. Öffnen Sie die Tür.
3. Lassen Sie die Tür einige Minuten lang nur einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen. So erzielen Sie bessere Trocknungsergebnisse.

Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.

Standby-Modus

Wird das Gerät am Ende des Spülprogramms nicht ausgeschaltet, geht es automatisch in den Standby-Modus. Im Standby-Modus wird der Energieverbrauch reduziert. Drei Minuten nach dem Ende des Programms erlöschen alle Kontrolllampen und auf dem Digital-Display wird eine horizontale Leiste angezeigt.

Drücken Sie eine der Tasten (nicht die Ein/Aus-Taste), um in den Programmende-Modus zurückzugehen.

Entnehmen des Spülguts

- Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.

- An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Spülprogramme

Spülprogramme

Programm Grad der Verschmutzung		Spülgut Programmbeschreibung
P1Auto 1)	Beliebig Geschirr, Besteck,Töpfe, Pfannen		VorspülgangHauptspülgang bis zu 50 °Coder 65 °C1 oder 2 ZwischenklarspülgängeKlarspülgangTrocknen
P2Gläser	Normal/leicht verschmutzt	Empfindliches Geschirr und Gläser	Hauptspülgang bis zu 45 °C1 ZwischenspülgangKlarspülgangTrocknen
P3Intensiv	Stark verschmutzt Geschirr, Besteck,Töpfe, Pfannen		VorspülgangHauptspülgang bis zu 70 °C2 ZwischenspülgängeKlarspülgangTrocknen
P4Normal	Normal verschmutzt Geschirr und Besteck		VorspülgangHauptspülgang bis zu 55 °C1 ZwischenspülgangKlarspülgangTrocknen
P5ECO 2)	Normal verschmutzt Geschirr und Besteck		VorspülgangHauptspülgang bis zu 50 °C1 ZwischenspülgangKlarspülgangTrocknen
P6Kurz 3)	Normal/leicht verschmutzt	Geschirr und Besteck	Hauptspülgang bis zu 65 °CKlarspülgang
P7Vorspülen	Beliebig Teilweise beladen(weiteres Spülgutsoll im Lauf des Tages noch hinzukommen).		1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen).Reinigungsmittel ist bei diesem Programm nicht notwendig.

1) Während des Auto-Programms wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch können unterschiedlich sein. Dies hängt vom Verschmutzungsgrad des Geschirrs ab und davon, ob das Gerät ganz oder teilweise beladen ist. Das Gerät stellt während des Hauptspülgangs automatisch die Wassertemperatur ein.

2) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

3) Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

Wählbare Optionen

Programm	Halbe Beladung	Hygiene	Extraklarspülen
P1Auto	Nein Ja Ja
P2Gläser	Nein Nein Ja
P3Intensiv	Ja Ja Ja
P4Normal	Ja Ja Ja
P5ECO	Nein Nein Ja
P6Kurz	Nein Ja Ja
P7Vorspülen	Nein Nein Nein

Verbrauchswerte

Programm Programmdauer (in Minuten)		Energieverbrauch (in kWh)	Wasser (in Liter)
P1 Auto	85 - 105 1,1 - 1,5 12 - 22
P2 Gläser	65 - 75 0,8 - 0,9 13 - 14
P3 Intensiv	105 - 115 1,8 - 2,0 22 - 24
P4 Normal	100 - 110 1,3 - 1,5 15 - 17
P5 ECO	165 - 175 1,0 - 1,1 14 - 15
P6 Kurz	30 0,9 8
P7 Vorspülen	7 0,1 4

Der Druck und die Temperatur des Wassers, die Schwankungen in der Strom-

versorgung und die Geschirrmenge können diese Werte verändern.

Reinigung und Pflege

Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht! Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.

Reinigen Sie die Filter bei Bedarf. Schmutzige Filter beeinträchtigen das Spülergebnis. Der Geschirrspüler hat zwei Filter:

1. Grobfilter (1)

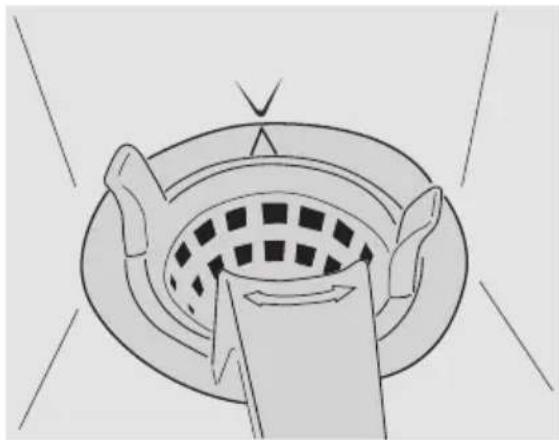

2. Feinfilter (2)

Der Grobfilter muss nach jedem Spülprogramm kontrolliert werden. Der Feinfilter muss regelmäßig geprüft und gereinigt werden.

Grobfilter (1)

1. Öffnen Sie die Tür.
2. Entfernen Sie den Unterkorb.
3. Ziehen Sie den Grobfilter heraus und reinigen Sie ihn sorgfältig unter fließendem Wasser.
4. Setzen Sie den Grobfilter wieder ein.

Feinfilter (2)

1. Öffnen Sie die Tür und entfernen Sie den Unterkorb.
2. Fassen Sie den Feinfilter am Handgriff.
3. Fassen Sie den Feinfilter zum Herausnehmen am Handgriff und drehen Sie diesen nach rechts.
4. Reinigen Sie den Feinfilter sorgfältig mit einer Bürste unter fließendem Wasser.

1. Setzen Sie den Feinfilter wieder ein.
2. Um das Feinfiltersystem zu arretieren, drehen Sie den Griff nach links. Vergewissern Sie sich, dass die Zeichen auf den Filtern miteinander übereinstimmen.

Reinigung der Sprüharme

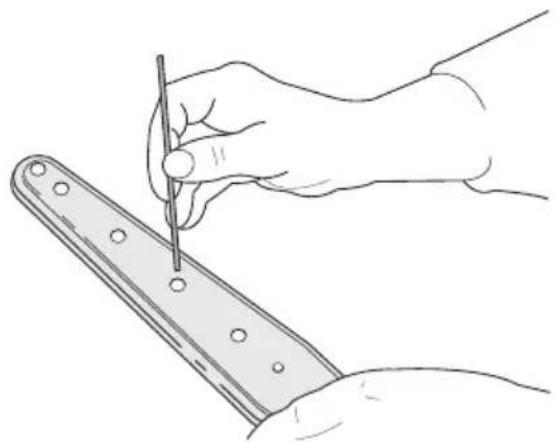

i Kontrollieren Sie regelmäßig, dass die Düsen der Sprüharme nicht zugesetzt sind. Reinigen Sie bei Bedarf die Düsen mit einem Stück Draht oder einer Nadel unter fließendem Wasser.
Vorsicht! Gehen Sie bei der Reinigung vorsichtig vor, um die Düsenöffnungen nicht zu beschädigen.

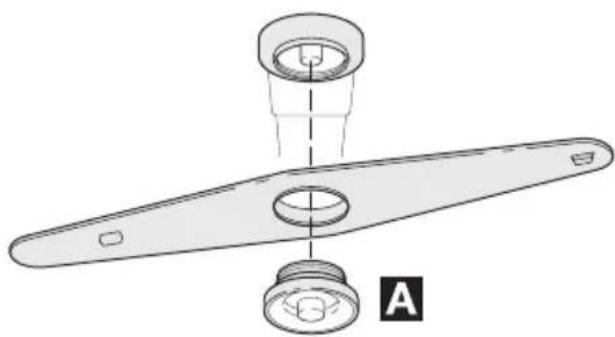

1. Drehen Sie die Befestigungsschraube (A) gegen den Uhrzeigersinn.
2. Den Sprüharm vom Schaft abziehen.

1. Den Sprüharm und die Befestigungsschraube reinigen.

2. Bringen Sie den Sprüharm mit der Befestigungsschraube an. Drehen Sie dazu die Schraube im Uhrzeigersinn fest.

Oberkorb-Sprüharm

1. Um den Sprüharm des Oberkorbs auszubauen, drehen Sie ihn seitlich weg.

1. Reinigen Sie den Sprüharm.

2. Um den Sprüharm wieder einzusetzen, drücken Sie ihn nach oben, bis er wieder in der Position einrastet.

Unterer Sprüharm

1. Drehen Sie die Befestigungsschraube (B) gegen den Uhrzeigersinn.
2. Den Sprüharm vom Schaft abziehen.

1. Den Sprüharm und die Befestigungsschraube reinigen.
2. Bringen Sie den Sprüharm mit der Befestigungsschraube an. Drehen Sie dazu die Schraube im Uhrzeigersinn fest.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

! Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Fehlercode und Störung Mögliche Ursachen und Abhilfe
Akustische SignalabfolgeDas Digital-Display zeigt ,10 an Der Geschirrspüler füllt sich nicht mit Wasser	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Reinigen Sie den Wasserhahn.Drehen Sie den Wasserhahn auf.Der Filter im Wasserzulaufschlauch ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.Achten Sie auf einen korrekten Anschluss des Schlauchs.
Akustische SignalabfolgeDas Digital-Display zeigt ,20 an Der Geschirrspüler pumpt nicht ab	Der Siphon ist verstopft.Reinigen Sie den Siphon.Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.Achten Sie auf einen korrekten Anschluss des Schlauchs.
Akustische SignalabfolgeDas Digital-Display zeigt ,30 an Die Aquasafe-Einrichtung ist ausge-löst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen.Schließen Sie die Tür.Der Netzstecker ist nicht eingesteckt.Stecken Sie den Netzstecker in die Netzsteckdose.Die Sicherung der Hausinstallation ist durchgebrannt.Tauschen Sie die Sicherung aus.Die Zeitvorwahl ist eingestellt.Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

- Modell (Mod.)

- Seriennummer (S.N.)

Sie finden diese Angaben auf dem Typenschild.

Tragen Sie die Angaben hier ein:

Modell : ......

Produktnummer : ......

Seriennummer : ......

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber	Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.Die Filter sind verschmutzt oder nicht korrekt installiert.Das Spülmittel ist zu hoch oder zu niedrig dosiert.
Auf dem Geschirr befinden sich Kalkablagerungen	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehälters ist nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Klarspüldosierer ist leer.

Das Spülergebnis ist nicht zufriedenstellend

Schlieren, Streifen, milchige Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr	• Verwenden Sie weniger Klarspüler.
Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr	• Verwenden Sie mehr Klarspüler.• Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite in cm 54,6
Höhe in cm 75,9
Tiefe in cm 57,1
Elektrischer Anschluss - An-schlussspannung - Gesamtleis-tung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.
Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)
Höchstdruck 8 bar (0,8 MPa)
Kapazität Maßgedecke 11

Gerät aufstellen

Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle).

Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein. Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzkabel.

Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

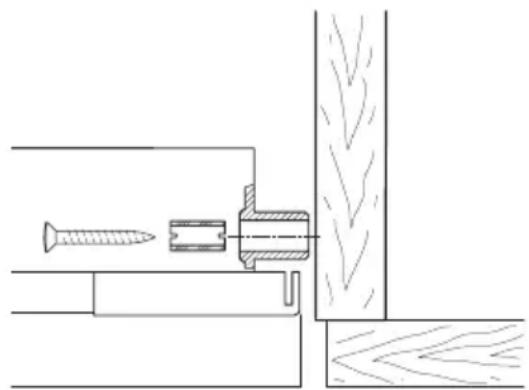

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Stellen Sie sicher, dass die Arbeitsplatte, unter die das Gerät eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/-möbeln usw.) befestigt ist.

1. Stellen Sie das Gerät vor der Nische in der Einbauküche auf. Verlegen Sie das Netzkabel und die Schläuche in die Nische.
2. Schieben Sie das Gerät in die Nische und ziehen Sie Kabel und Schläuche durch. Stellen Sie sicher, dass diese nicht geknickt oder gequetscht werden.
3. Richten Sie das Gerät aus und befestigen Sie es auf beiden Seiten im Oberteil des Gehäuses.

Andere Befestigungsmöglichkeiten
1. An der Sockelblende.

50 105

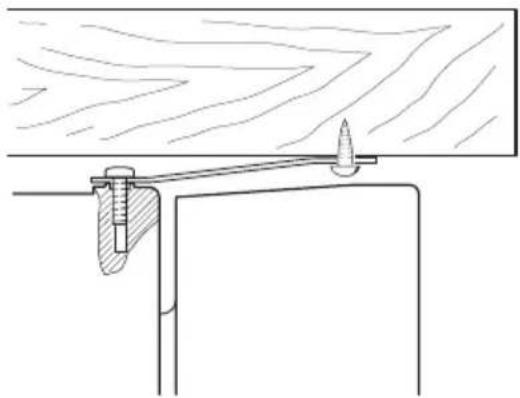

1. Zusatzhalterung oben. Als Sonderzubehör erhältlich. Wenden Sie sich an den Kundendienst.

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Vorsicht! Benutzen Sie keine Anschlussschläuche von einem Altgerät.

Der Wasserdruck muss innerhalb des aufgeführten Bereichs liegen (siehe "Technische Daten"). Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulauf- schlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Wir empfehlen Ihnen, einen IRG Filter zu installieren.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft.

Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.
- Ein Wasserzulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

Warnung! Gefährliche Spannung

Wasserablaufschlauch

Achten Sie darauf, dass der Wasserablauf- schlauch nicht geknickt oder eingeklemmt wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann.

Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Was-

ser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zurückfließt. Der Anschluss des Abwasserschlauchs darf sich in einer Höhe von maximal 70 cm vom Boden befinden.

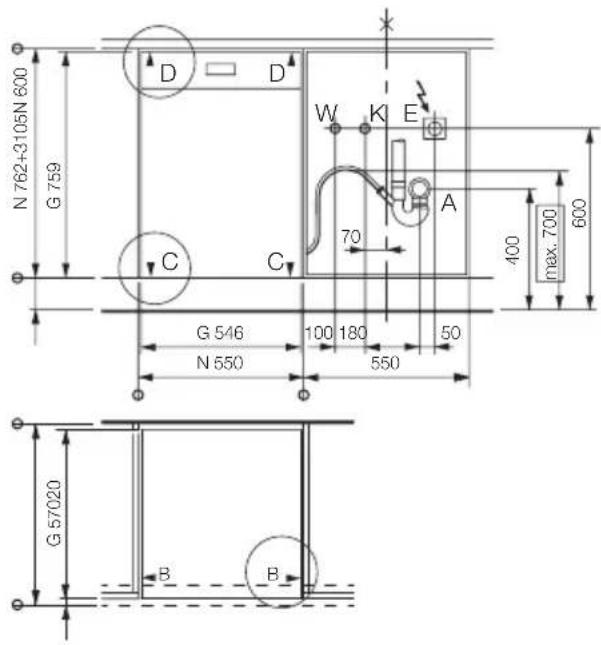

N 762+3105N 600 G 759 D D W K E A 70 400 max. 700 600 C C G 546 100 180 50 N 550 550 G 57020 B B

A - Ablauf
E - Steckdose
G - Geräteabmessung
K - Kaltwasserzulauf
N - Abmessung der Nische
W - Warmwasserzulauf

Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Speisereste verstopfen

Das Gerät besitzt eine Sicherheitsfunktion, die verhindert, dass Wasser ins Gerät zurückfließt. Falls der Siphon Ihrer Spüle ein "Rücklaufventil" hat, kann dieses Ventil den korrekten Wasserablauf Ihres Gerätes beeinträchtigen. Entfernen Sie das Rücklaufventil.

Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

Elektrischer Anschluss

! Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

rungskabel. Andernfalls besteht Feuer- gefahr.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.sens.ch.

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit

internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

⚠️ Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Sommaire

Schulthess Maschinen AG

Postfach CH-8633 Wolfhausen Tel. 055 - 253 51 11 Fax 055 - 253 54 70 www.schulthess.ch
