BEDIENUNGSANLEITUNG Royal V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen. Beachten Sie bitte die Sicherheitshinweise.

Chère cliente, cher client V-ZUG

Die vorliegende Bedienungsanleitung gilt für folgende Modelle

Typ Modell-Nr. Masssystem
Royal	51018	SMS 55/Euro 60

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild

Domaine de validité

Bedienungsanleitungen

4 Einleitung

4 Sicherheitshinweise und Warnungen

5 Bedien- und Kontrollelemente

7 Einfrieren

7 Variable Innentür

7 Flaschenauszug

8 Sonderfach

9 Abtauen

9 Kühlraum

10 Reinigung

10 Hinweise für eine energiesparende Nutzung

10 Tipps

12 LED ersetzen

13 Störungen

13 Garantie

14 Betriebsgeräusche

15 Einbau / Masse

Table des matières

Mode d'emploi

16 Introduction

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitze eines modernen und damit stromsparenden Kühlschrankes. Wir gratulieren Ihnen zu diesem Gerät!

Dieses Kühlgerät wurde nach den aktuellen europäischen Richtlinien sowie den aktuellen, nationalen und internationalen Normen konstruiert und hergestellt. Mit der An brin gung des CE-Zeichens, nach Prüfung des Produktes durch zugelassene Prüfstehn, be stätigt der Hersteller die Einhaltung der für Haushaltskühl- und Haus halts kühl ge frier geräte gültigen Richt linien und Normen.

Entsorgung des Altgerätes

Ausgediente Geräte sofort unbrauchbar machen (z.B. Anschlusskabel abschneiden). Bitte achten Sie darauf, dass die Rohr leitungen Ihres Gerätes bis zum Ab trans port zu einer sachgerechten, um welt freundlichen Entsorgung nicht be schädigt werden. Für die Entsorgung der Altgeräte wenden Sie sich bitte an die zu ständigen Stellen Ihrer Gemeinde. (Scharniere lösen und Tür entfernen, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommen.)

Entsorgung der Verpackung

Alle verwendeten Verpackungsmaterialien sind um weltverträglich und wiederverwert - bar.

Sicherheitshinweise und Warnungen

Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung auf geführten Infor ma tio nen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

■ Die elektrische Sicherheit (Berührungs - schutz) ist durch den Einbau sicherzustellen.
■ Netzspannung: 230 V/50 Hz

■ Dieses Gerät ist nicht zur Nutzung durch Personen mit verminderten körperlichen, sensorischen oder geistigen Fähig kei ten oder mangelnder Erfahrung und Kennt -nis bestimmt, ausser wenn sie durch eine für ihre Sicherheit verantwort li che Person betreffend Gebrauch des Gerätes überwacht oder instruiert werden.

- Kinder sollten beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.

■ Benutzen Sie dieses Gerät nur für Haushaltzwecke und wie es in der Bedie nungs - anleitung beschrieben ist.
■ Haben Sie ein beschädigtes Gerät erhalten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung.
■ Reparaturen und andere Eingriffe dürfen nur von einem Servicemonteur durchgeführt werden.
■ Beim Reinigen Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie am Kabel oder mit nassen Hän den aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steck dose
■ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!
■ Dieses Gerät ist FCKW- und FKW-frei und enthält das umweltverträgliche Kältemittel Isobutan (R600a) in geringen Mengen.
■ Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kälte -kreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zünd -quellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

• Ein Gerät mit beschädigtem Kreislauf darf nicht in Betrieb genommen werden.
• Im eingebauten Zustand ist darauf zu ach ten, dass die Be- und Entlüftungs öff - nun gen nicht abgedeckt oder zugestellt sind.
  ■ Zur Beschleunigung der Abtauung dürfen keine anderen mechanischen oder sonstige künstliche Mittel als die empfohlenen benutzt werden.
  ■ Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haf tung für eventuelle Schä - den übernommen werden. In diesem Fall entfallen Garantie oder weitere Haf - tungs ansprüche.
  ■ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
  ■ Warnung: Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben.

Bedien- und Kontrollelemente

Kindersicherung: Dies Tasten müssen mindestens 3 Sekunden betätigt werden.

Alarmquittierung: Jede Taste kann zur Quittierung der Alarmfunktion genutzt werden.

①Haupttaster Ein / Aus: Ganzes Gerät: Ein / Aus.
②Kühlraumtemperatur wärmer (bis max. +9 °C) Nach 3 Sekunden beginnt die Temp e raturanzeige zu blinken und zeigt den gewählten Temperaturwert an. Mit jeder Tastenberührung kann jetzt der Temperaturwert um 1 °C wärmer gestellt werden. Bleibt der Finger auf der Taste so

wird der Wert automatisch hoch gezählt bis der Finger von der Taste genommen wird oder der Maximalwert erreicht ist. Zirka 5 Sekunden nach dem Loslassen der Taste wird das Blinken der Anzeige beendet und die aktuelle Mittel tem peratur wird wieder angezeigt.

③Kühlraumtemperatur kälter (bis min. +3 °C)

Nach 3 Sekunden beginnt die Tempe raturanzeige zu blinken und zeigt den ge wählten Temperaturwert an Mit jeder Tastenberührung kann jetzt der Temperaturwert um 1 °C kälter gestellt werden. Bleibt der Finger auf der Taste so wird der Wert automatisch herunter gezählt bis der Finger von der Taste genommen wird oder der Minimalwert erreicht ist. Zirka 5 Sekunden nach dem Loslassen der Taste wird das Blinken der Anzeige beendet und die aktuelle Mitteltemperatur wird wieder angezeigt.

④Temperaturanzeige Kühlraum

Es wird ein zeitlich gemittelter Tempe ra - turwert angezeigt, der gelegentlich vom eingestellten Sollwert abweichen kann. Dies wird vor allem nach dem Abtauen oder nach längeren Türöffnungen der Fall sein. Bei Temperaturen kälter -5 °C wird LO angezeigt, bei Temperaturen wärmer + 20 °C wird HI angezeigt.

⑤Betriebsanzeige Sonderfach

Das Mohrrübensymbol zeigt die Be trieb s -bereitschaft des Sonderfach es Die besten Lagertemperaturen im Sonder- fach werden im Sollwertebereich 2 bis 6 erreicht. Eine wärmere Soll wert ein stel- lung führt dazu, dass die Temperatur im Sonderfach über 3 °C ansteigt. Blinkt das Symbol, so ist die Temperatur im Sonderfach zu warm oder zu kalt. Dies kann die Folge längerer Bedienzeiten,

einer nicht ganz geschlossenen Kühl - raumtür, eines Stromunterbruches oder einer zu warmen Sollwerteinstellung sein.

⑥Alarmquittierung

Mit dieser Taste kann der akustische Alarm quittiert werden.

⑦Schnellkühltaste

Es wird die maximale Kälteleistung zur Verfügung gestellt. In der Anzeige leuchtet ein Ventilatorsymbol. Nach 24 Stunden wird automatisch auf die ursprüngliche Sollwerteinstellung zurückgestellt. Die Schnellkühlanzeige erlischt. Die Schnellkühlfunktion kann auch vorzeitig, manuell durch erneutes Bestätigen der Taste, abgeschaltet werden. Nach Beendigung der Schnellkühlfunktion wird er Kühlteil automatisch abgetaut.

⑧Türoffenwarnung Kühlraum:

Nach 2 Min. blinkt die LED im Abstand von 15 Sekunden. Rück stellung durch beliebige Taste.

Nach 3 Min. blinkt die LED im Abstand von 5 Sekunden. Rück stelung durch beliebige Taste.

Nach 4 Min. blinkt die LED rhythmisch im sekundentakt. Rückstellung durch beliebige Taste.

Nach 10 Min.: akus tischer Alarm. Rück -stellung durch Taste Alarm quittierung.

Dauer 3 Minuten, Wiederholung nach 30 Minuten

Temperaturalarm

Es ertönt ein akustischer Alarm, wenn die Temperatur im Kühlraum deutlich über den gewählten Temperaturwert angestiegen ist oder im Sonderfach die Temperatur am Temperaturfühler erheblich abweicht. Zusätzlich blinkt die Temperatur- bzw. Betriebsanzeige. Dies kann die Folge eines Stromunterbruchs oder einer nicht ge-

schlossenen Kühlraumtür sein. Der Tem- peraturalarm kann durch Betätigung einer beliebigen Teste ausgeschaltet werden.

Einfrieren

■ Nur frische Lebensmittel sind für das Einfrieren geeignet.
■ Damit die Temperatur des bereits eingelagerten Tiefkühlguts nicht zu stark ansteigt, nur kleine Mengen auf einmal einfrieren und die Schnellkühltaste be tätigen (siehe Bedien- und Kontroll elemente).

Die maximale Menge (2 kg) sollte auf dem Gitterrost eingefroren werden. Zum Einfrierten der maximalen Menge muss die Schnellkühltaste 12 Stunden vor dem Einlegen des Tiefkühlguts betätigt werden. Temperatureinstellung in Normalstellung belassen, ca. 5 °C. Es ist vorteilhaft nur kleine Portionen abzupacken.

- Einzufrierende Lebensmittel dürfen nicht mit be reits eingefrorenen in Berüh rung kommen. Aufgetautes Gefriergut darf nicht nochmals eingefroren werden, weil Lebensmittel verderben können.

Variable Innentür

Die Einhängeschalen (Bild ①) in der Innen - tür sind leicht verstellbar und bieten Ihnen die Möglichkeit einer individuellen Ein teilung. Verstellen der Einhängeschalen und Fla schen halter: zuerst nach oben drücker und herausziehen, gewünschte Höhe einstellen und in umgekehrter Rei henfolge einsetzen. Beachten Sie, dass der Deckel zur obersten Einhängeschale nicht verstellbar ist.

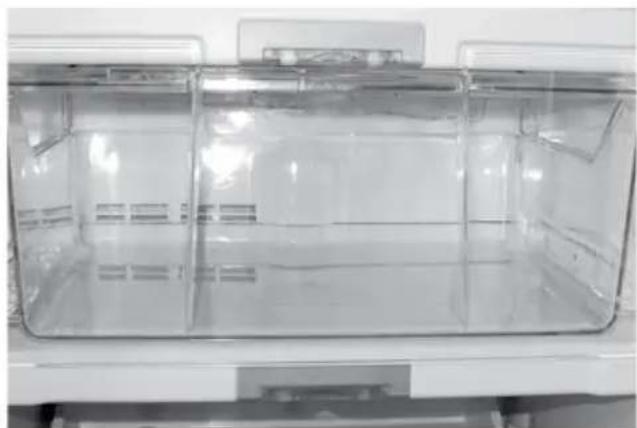

Flaschenauszug/Kellerzone

In dieser dritten Zone mit 4-5°C erhöhter Temperatur gegenüber dem Kühlraum bleiben die Getränke in der richtigen, gesunden Trinktemperatur von ca. +10°C.

Korb herausnehmen: (Bild ②)

– Auszug bis zum Anschlag herausziehen.
- Korb am Bedienungsbügel ruckartig nach oben ziehen.

Korb einsetzen:

• Korb gegenüber den Scharnieren an die Innenwand halten, dabei Korb vorne leicht anheben.
• Korb mit der Hinterkante auf die Kugelschienen aufsetzen und gemeinsam bis zum Anschlag einschieben.
  – Vorderteil des Korbes am Bedienungs - bügel durch herunterdrücken einrasten.

Das Sonderfach (Bild ③) ermöglicht Ihnen eine bis zu dreimal so lange Lagerzeit für verschiedene frische Lebensmittel wir bei einem herkömmlichen Kühlschrank. Die Temperatur im Sonderfach beträgt zwischen 0 °C und 3 °C (bei ca. 5 °C eingestellter Solltemperatur)

Herausnehmen und Einsetzen des Sonder-fachs: Sonderfach bis zum Anschlag herausziehen, anheben und seitlich abdrehen (Bild ④). Das Einsetzen des Sonderfachs erfolgt in umgekehrter Reihenfolge.

Die Luftfeuchtigkeit lässt sich bei ausgezogenem Sonderfach stufenlos einstellen:

- Schieber nach links = niedrige Luft feuch tigkeit (ca 45%)

- Schieber nach rechts (Feuchtesymbol) = höhere Luftfeuchtigkeit (max. 90%)

Die Feuchtigkeit im Sonderfach ist abhängig von:

• Menge und Feuchtegehalt der eingelegten Lebensmittel.
• Art der Verpackung
  – Häufigkeit des Sonderfachöffnens.

Das Sonderfach eignet sich besonders zum Einlagern von:

• Beeren, Blattsalat, Gemüse, Obst, Pilzen etc. (Einstellung Luftfeuchtigkeit hoch, Symbol rechts)
  – Fleisch, Fisch, Geflügel, Wurst, etc. (Einstellung Luftfeuchtigkeit niedrig, Symbol links)

Hinweis:

Nicht ins Sonderfach gehören Kartoffeln, Hartkäse, kälteempfindliches Gemüse wie Auberginen, Bohnen, Gurken, Kürbisse, Peperoni, Tomaten, Zucchini.

Alle kälteempfindlichen Südfrüchte wie Ananas, Avocados, Bananen, Grapefruits, Mangos, Melonen, Papayas, Passionsfrüchte usw.

Diese gehören in geschlossenen Schalen in den Kühlteil (Austrocknung wird vermieden).

Abtauen

Der Kühlraum und das Sonderfach tauen vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand des Faches bildet, geschmolzen. Dies geschieht ca. ein- bis zwei mal am Tag in Abhängigkeit der Türöffnungen. Während des Abtauens steigt die Temperatur im Kühlraum an damit das Eis an der Kühlraumrückwand abgetaut werden kann. Nach dem Abtauen wird die Temperatur wieder auf den eingestellten So Ilwert abgesenkt. Das Tauwasser fliesst durch das Ablaufloch (Bild ⑥) aus und verdunstet in der Auffangschale ausserhalb des Gerätes.

Halten Sie die Sammelkanäle und die Ablauflöcher sauber, damit das Tauwasser ungehindert abfliessen kann.

Das Tiefkühlfach bei starker Eisbildung abtauen. Eine dicke Eisschicht verschlechtert die Kälteabgabe an das Gefriergut. Tiefkühlgut während der Abtauzeit möglichst kühl und gut isoliert lagern, z.B. in Zei tun gen einpacken.

- Gerät am Haupttaster auf «off» schalten. - Tür offen lassen.

Das Abtauen kann wesentlich beschleunigt werden, wenn Sie ein Gefäss mit warmem (nicht kochendem) Wasser in das Gefrier-fach stellen.

Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu lösen. Ge brauchen Sie keine elektrischen Heizgeräte oder offene Flammen zum Abtauen.

– Nach dem Abtauen Innenraum reinigen und gut trocknen.
- Temperaturregler wieder in Position Normal zwischen die beiden Temperatursymbole stellen. Gefriergut wieder einbringen.

Kühlraum

Die Glas tablare sind individuell in der Höhe verstellbar. Die beiden Riegel seitlich ganz nach innen ziehen (Bild ⑦a) und zum Fixieren abwärts nach hinten drehen (Bild ⑦b). Das Glastablar aus der hinteren Führung ziehen und an gewünschter Position in umgekehrter Reihen folge wieder einsetzen. Halbe Abstellflächen ermöglichen, dass hohe Gefässe stehend aufbewahrt werden können.

Für die hygienische Aufbewahrung der Spei sen den Innenraum möglichst sauber halten. Den Innenraum von Zeit zu Zeit mit einer milden Seifenlauge auswaschen und nachtrocknen. Ein gelegentliches Aus rei- ben mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Tür dichtungen kann ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigung s-mittel oder kratzenden Lappen verwenden. Türdichtungen mit einer weichen Bürste oder einem Pinsel reinigen. Bei längerem Nichtgebrauch das Gerät am Haupt taster auf «off» schalten. Gerät ausräumen, abtauu en, reinigen und Gerätetür sowie Gefrier abteiltür offen lassen.

– Das Bedien- und Kontrollelement nur mit einem leicht angefeuchteten Lappen reinigen.
– Darauf achten, dass möglichst kein Reinigungs wasser durch die Ablauf öffnung in die Verdunsterschale läuft.
– Vor Inbetriebnahme müssen das Gerät und die Dichtungen von Gerätetür und Gefrier abteiltürvoll kom men trocken sein.

Hinweise für eine energiesparende Nutzung

■ Verwenden Sie das Kühlgerät möglichst so, wie es geliefert wurde. Die An ordnung der Schubladen, Tablare und Etageren sorgt für eine bestmögliche Temperaturverteilung.
■ Installieren Sie das Gerät möglichst nicht in der Nähe von Heizkörpern, Heizrohren oder Rauchabzügen und schützen Sie es möglichst vor direkter Sonnen ein strahlung
■ Halten Sie die Gerätetüren möglichst kurz geöffnet. Je schneller Sie die Türen wieder schliessen, umso weniger Kälte

geht verloren.

■ Achten Sie auf das vollständige, richtige Schliessen der Türen. Die Türdichtung muss am Kühlschrankrahmen gut anliegen.
■ Lassen Sie warmes oder gar heisses Lager - gut ausserhalb des Gerätes abkühlen.
■ Das Einlagern von feuchtigkeitsabgebenden Lebensmitteln führt zu einer verstärkten Vereisung der Kühlschrank - rückwand und zur Reduktion der Kühl-leistung

Tipps

Bei der Benutzung des neu en Gerätes sind folgende Punkte zu beachten:

■ Ein neu in Betrieb genommenes Gerät benötigt ca. 15 Std. (mit Lebensmittel) bis es die normalen Betriebs tempe ra tu- ren erreicht hat.
■ Bei Türöffnung über 2 Minuten beginnt die Beleuchtung zu blinken. Verge wissern Sie sich beim Schliessen, dass die Tür überall vollständig abdichtet. Die selbstschliessenden Scharniere unterstützen dies.
■ Die Abkühldauer von Getränken und anderen Lebensmittel von Raum tempe ratur auf Kühl raumtemperatur kann bis zu 6 Stunden dauern. Je mehr warme Speisen eingelagert werden, um so mehr verlängert sich diese Dauer.
■ Verstellen der Temperatureinstellung hat keinen Ein fluss auf die Abkühlge schwindigkeit, sondern nur auf das Temperaturniveau.
■ Durch das Einlagern von feuchtigkeitsabgebender Lebensmittel kann es zu Kon dens -bildungen an den Glas tablaren kom men.
■ Die elektronische Regelung taut den Kühlraum nur noch ungefähr einmal am Tag ab. Eine meistens sichtbare Eisbil dung an der Rückwand im Kühlraum ist deshalb normal.

■ Achten Sie darauf, dass das Kühlgut nicht mit der Rückwand des Kühl rau mes in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühlraum abgeleitet wird.

■ Beim Einordnen beachten:

• Öl und Fett nicht mit den Kunst - stoffteilen und der Türdichtung in Berüh rung bringen.
• Im Kühlraum befinden sich bei jeder Betriebs stellung der Temp era tur einstellung die kältesten Be eiche an der Rück wand und über der untersten Ablage. Empfindliche Lebensmittel daher auf die unterste Ablage legen.

■ Einordnungsbeispiel:

• Im Gefrierabteil Lebensmittel einfrieren, lagern und Eis zubereiten (①).
• Auf den Tablaren von oben nach unten Back war ren, fertige Speisen, Molkereiprodukte, Fleisch- und Wurstwaren (②).
• In den Einhängeschalenvon oben nach unten: Butter und Käse, Tuben, kleine Dosen und Eier, grosse Flaschen (③).
• Im Sonderfach Gemüse, Obst, Salate, Fleisch und Fisch (④)
• Im Flaschenauszug/Kellerzone Glas- und Büchsenkonserven, Getränke, unempfindliches Gemüse wie z.B. Zwiebeln, Kartoffeln, Karotten (⑤)

LED Beleuchtung auswechseln Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten.

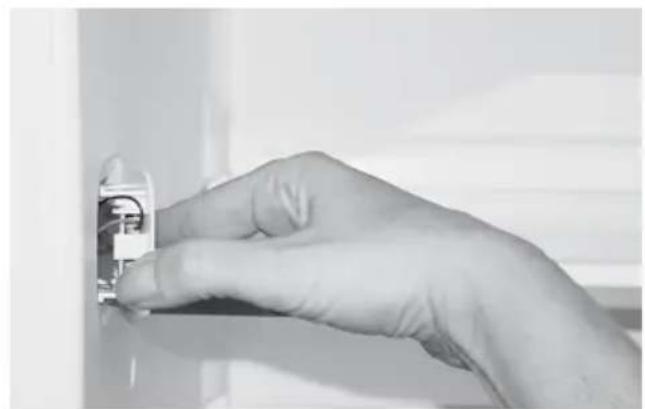

Klicken Sie die LED-Beleuchtung aus (Bild ⑨). Lösen Sie die Steckverbindung zur LED-Beleuchtung (Bild ⑩). Die neue LED-Beleuchtung bitte in umgekehrter Reihenfolge einsetzen.

Hinweis: Verwenden Sie bitte nur original LED-Beleuchtungen vom Her steller.

LED Beleuchtung oberhalb und unterhalb des Sonderfachs

Ziehen Sie die transparente Abdeckung nach unten (Bild ⑪a).

Klicken Sie die LED-Beleuchtung aus (Bild ⑪b).

Lösen Sie die Steckverbindung zur LED-Beleuchtung (Bild ⑪c).

Die neue LED-Beleuchtung in umgekehrter Reihenfolge wieder einsetzen und die transparente Abdeckung wieder einrasten.

Das Gerät wurde vor der Auslieferung auf einwandfreie Funktion geprüft. Im Falle von Betriebs störungen wenden Sie sich bitte an die nächstgelegene Service stelle unter Angaben der Modellnummer sowie der festgestellten Mängel. Störungen können auch durch das Ansprechen elektrischer Sicherungen entstehen. Der Schaden ist leicht behoben, wenn Sie die entsprechende Siche rung wieder aktivieren.

Anzeige nach Stromunterbruch

Nach einem Stromunterbruch blinkt die Temperaturanzeige und zeigt den Tempe ra tur -wert an, welcher nach dem Wider ein schalten gemessen wurde. Das Blinken der Tempe raturanzeige wird durch Betäti gung einer beliebigen Taste abgestellt und der aktuelle Temperaturmittelwert wird angezeigt.

Fehlerfunktion

• Fehleranzeige F1 am Temperaturdisplay links (LufttemperaturKühlraum) = Temp e - ratursensor im Kühlraum defekt.
• Fehleranzeige F2 am Temperaturdisplay rechts (Lufttemperatur Sonderfach) = Temperatursensor im Sonderfach defekt.
• Fehleranzeige F3 am Temperaturdisplay rechts (Verdampfertemperatur Sonder-fach) = Temperatursensor im Sonderfach defekt.
• Fehleranzeige F7 am Temperaturdisplay rechts (Umgebungstemperatur) = Temperatursensor für die Raumtemperatur defekt.

Notbetrieb

Wird ein Fühlerfehler angezeigt, so wird der Kühlschrank im Notbetrieb, unabhängig von den defekten Fühlern, zeitgesteuert weiterbetrieben.

Garantie

Wir gewähren die Garantie ab Liefer datum des Gerätes.

Allfällige Mängel, die während dieser Zeit trotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen dieser Garant ie durch den Kundendienst behoben.

Nicht unter Garantie fallen:

• LED-Defekte
• Bruch von Glasplatten und Kunststoffteilen
  – Defekte durch Nichtbefolgen der Bedienungs anleitung oder unsachgemässen Ge brauch
  – Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen
  – Geräte, welche durch Dritte repariert wur den.

Betriebsgeräusche

Ganz normale Geräusche

Das Kühlen wird durch einerKompressor (Kälteaggregat) ermöglicht.

Der Kompressor pumpt das Kältemittel durch das Kühlsystem. Dabei entstehen Betriebs - geräusche. Auch nach dem Ausschalten des Kom pres sors sind Geräusche durch Druck- und Tem peraturunterschiede unvermeidbar.

Dieses Gerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kom- pressor und einem geräuschoptimierten Kältekreis ausgestattet.

Dennoch lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer Laut - stärke abhängig von der Geräte grösse.

Unmittelbar nach dem Einschalten des Kom-pressors sind die Betriebsgeräusche am besten hörbar.

Sie werden mit fortschreitender Betriebs - dauer leiser.

Nicht normale Geräusche

Meist entstehen ungewöhnliche Geräu sche durch einen ungeeigneten Einbau.

Das Gerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein.

Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen.

Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offenen Küchen oder bei in Raumteiler eingebauten Geräten werden die normalen Betriebsgeräusche intensiver wahrgenommen. Dies ist jedoch kein Mangel sondern bedingt durch die Architektur.

StichwortUrsacheBemerkung

Brummen Kälteaggregat		normales Arbeitsgeräusch des Kälteaggregates,Lautstärke abhängig von der Gerätegrösse und von derlastabhängigen Drehzahl des Kompressormotors
Surren	Ventilator	normales Betriebsgeräusch, durch Belüftung
Gurgeln Blubbern Rauschen	Kältekreislauf	normales Betriebgeräusch, durch Strömung des Kältemittels im Kältekreis
Zischen	Kältekreislauf	normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer
Klappern	Tablare, Körbe,EinhängeschalenBeladung etc.	Innenteile so anordnen, dass sie sich nicht berühren bzw. dass sie fixiert sind.
Knacken	Gehäuse	Normale, temperaturbedingte Spannungsdehnungen der Materialien z.B. Kunststoffe, Isolation
Klicken	Ventil	Normales Schaltgeräusch des Ventil

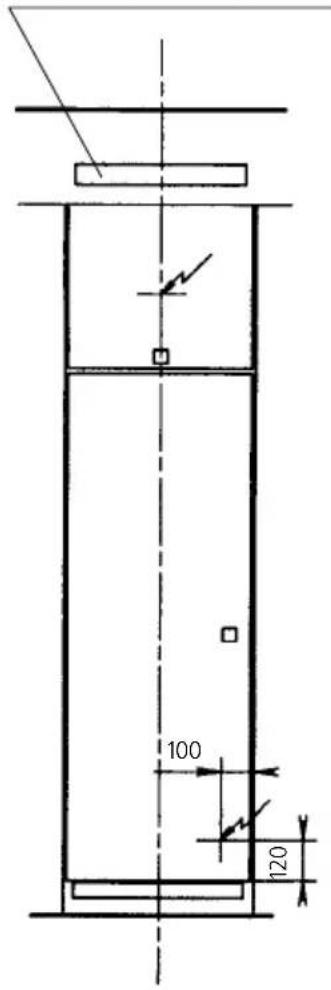

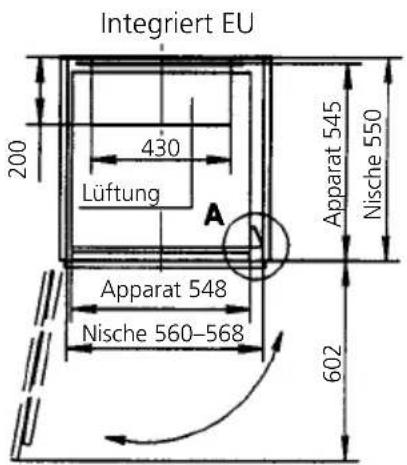

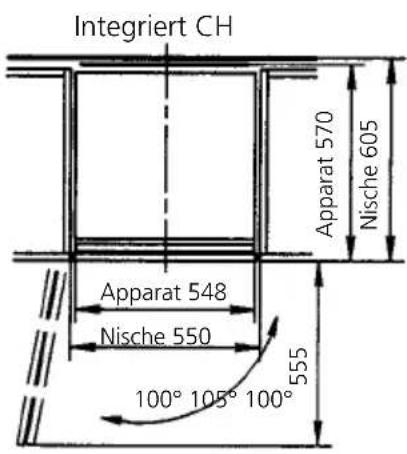

Einbaukühlschrank Nische SMS 12/6 (1524 mm)

Bei Nischentiefen 550 werden die Leistungsdaten des Gerätes ebenfalls garantiert

Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen. Ist der Netzstecker nach dem Aufstellen des Gerätes nicht mehr zugänglich, so ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm, dazu gehören LS-Schalter und Siche rungen so - wie Schütze.

Lüftungsquerschnitt oben und unten min. 200 cm²

100 120

min. 50 (420) 1850 SMS-Norm Apparat 1522 Nische 1524 min. 50

Türblätter CH Dicke 16 - 20 mm 547.º 12/6-Spalt

Detail A

Türblätter EU Dicke 16 - 24 mm 1524+ Nischenüberstand oben und unten max. 594

Integriert CH Apparat 570 Nische 605 Apparat 548 Nische 550 100° 105° 100° 555

Dekorrahmen Apparat 545 Nische 605 Apparat 548 Nische 550 525

Integriert EU 200 430 Lüftung A Apparat 548 Nische 560-568 602 Apparat 545 Nische 550

Chère Cliente, Cher Client,

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

täreG NF

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

Gerätetür öffnen.

- Das Typenschild befindet sich auf der rechten Innenseite.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Service après-vente

[e-mail], www.vzug.ch

Service-Center: Tel. [phone]

10171742

J51018.010-0
