BEDIENUNGSANLEITUNG CVKS 670 VESTFROST

DE Bedienungsanleitung

FR Mode d'emploi

Falls dieses Gerät Kohlenwasserstoff-Kältemittel enthält, sehen Sie bitte die untenstehenden Richtlinien.

Da ein brennbares Gas als Kältemittel in diesem Gerät dient, ist es wichtig sicherzustellen, dass kein Teil des Kühlkreislaufs oder der Röhren beschädigt ist.

Der Standard EN378 spezifiziert, dass der Raum, in dem das Gerät installiert wird, ein Volumen von 1m³ pro 8 g Kohlenwasserstoff-Kältemittel, das im Gerät verwendet ist, haben soll. Dies ist zu beachten, um die Bildung von leicht entzündlichen Gasgemischen in dem Raum, wo das Gerät installiert ist, zu vermeiden, falls eine Undichtigkeit des Kuhlkreislaufs entsteht. Die Menge von Kältemittel im Gerät ist auf dem Typenschild angegeben.

WARNUNG: Decken Sie die Lüftungsöffnungen im Kabinett am Gerätes oder am Einbaumodul nicht ab.

WARNUNG: Verwenden Sie keine anderen mechanischen Geräte oder Hilfsmittel um den Entfrostungsprozess zu beschleunigen, als die Geräte, die vom Hersteller empfohlen sind.

WARNUNG: Beschädigen Sie nicht den Kühlkreislauf.

WARNUNG: Verwenden Sie keine elektrischen Geräte im Gerät, es sei denn, dass die Geräte vom Hersteller empfohlen sind.

WARNUNG: Das Gerät nicht dem Regen aussetzen.

WARNUNG: Das Gerät ist nicht für den Gebrauch durch kleine Kinder bestimmt, es sei denn, dass es

ausreichend von einer verantwortlichen Person überprüft ist, dass sie das Gerät vertretbar verwenden können. Kleine Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Der Schlüssel ist an einer separaten Stelle und unzugänglich für Kinder aufzubewahren.

• Vor Reparatur oder Reinigung des Gerätes den Netzstecker von der Steckdose ziehen.
• Wenn die Anschlussleitung beschädigt ist, muss sie nur vom Hersteller, dem Serviceagent des Herstellers oder einem anderen Fachmann ausgewechselt werden, um Gefahr zu vermeiden.
• Bildung von Reif auf der inneren Verdampferplatte und den obersten Teile ist normal. In Verbindung mit Reinigung oder Wartung muss das Gerät deshalb entfrostet werden.
• Seien Sie bitte darauf aufmerksam, dass Änderungen der Konstruktion dieses Gerätes zur Folge haben, dass die Garantie und Produktenhaftung erlöschen.
  • WEIN KÜHLER (CVKS)

Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt

Inhaltsverzeichnis Erstmalige Inbetriebnahme

Warnung 2

Erstmalige Inbetriebnahme.... 3

Wartung 3

Beginnen sie 4

Aufstellen 5

Technische Daten ....5

Generelle information 5

Bedienungspaneel 6

Betriebsstörungen 6

Montierung vom Schloß...... 6

Wechsel des Türanschlags 7

Reklamation und Service...... 8

Entsorgung 9

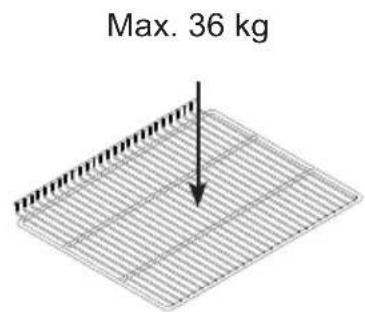

Max. 36 kg

Max. 85 kg.

Gerät auf eventuelle Transportschäden untersuchen. Beschädigtes Gerät nicht in Betrieb nehmen, im Zweifel beim Lieferanten rückfragen. Schrank und Türen außen und innen mit mildem, nicht parfumiertem Geschirrspülmittel reinigen und abtrocknen. Keine scheuernden Mittel, Stahlwolle oder dergleichen verwenden.

Wenn das Gerät digitales Thermometer hast, siehe Sie bitte Seite C und D.

Wartung

Während des Reinigens das Gerät abschalten und Netzstecker ziehen.

Zur Innenreinigung sollte nicht parfumiertes Geschirrspülmittel verwendet werden. Dabei eventuell obere Abdeckung abneh men und ebenfalls reinigen.

Die Bodenabdeckung kann abmontiert wer den, wonach die Unterlage mit einem Staub sau ger entstaubt werden kann.

Damit das Kühlsystem optimal funktionieren kann, müssen Sie von Zeit zu Zeit den Draht kondensator und den Kompressor auf der Schrankrückseite mit einer Bürste oder einem Staubsauger reinigen.

Abtauen.

Der Verdampfer hat vollautomatische Abtauung. Das Tauwasser wird zum Verdunsten in eine Schale auf dem Kompressor geleitet.

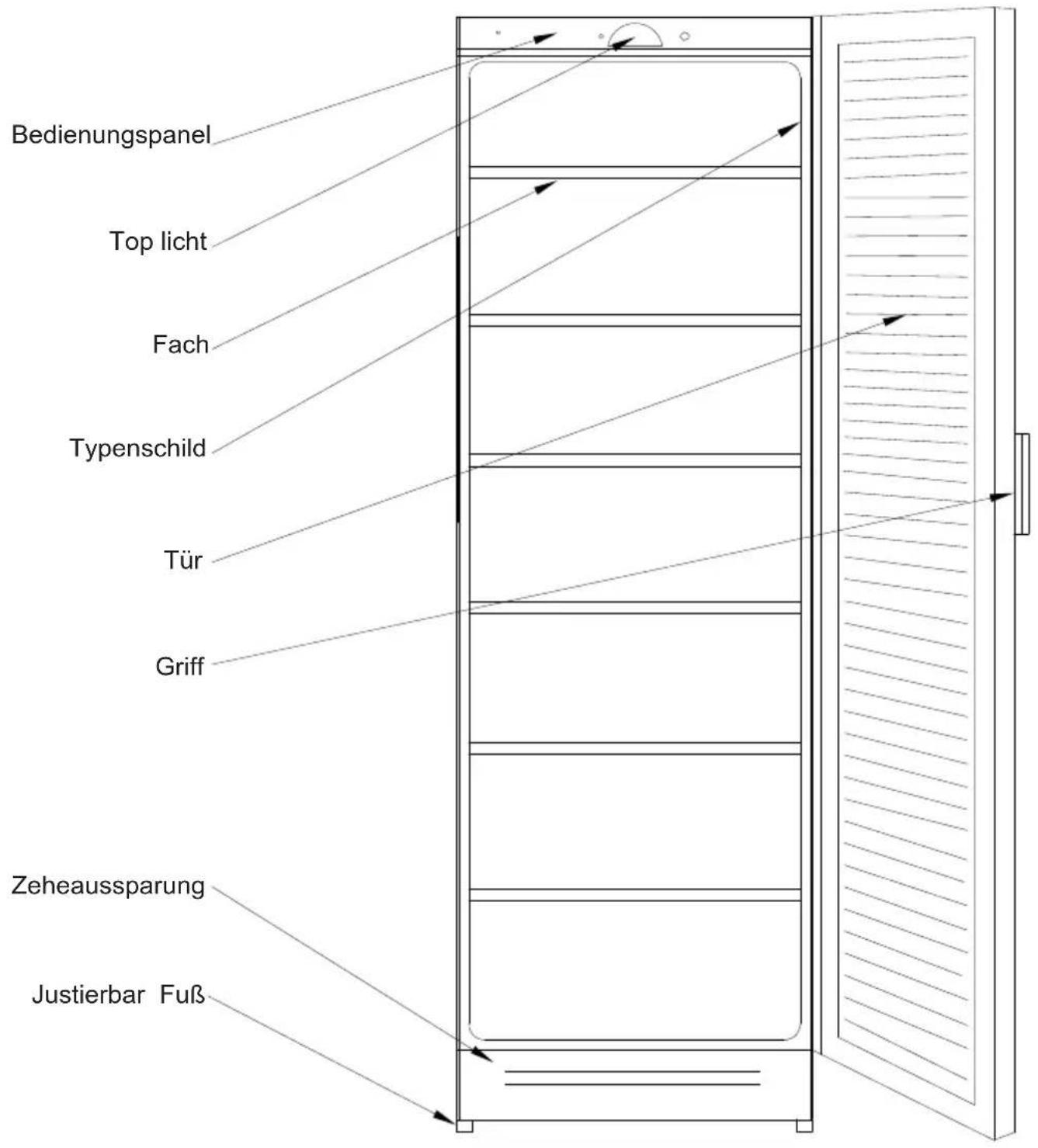

Beginnen Sie, Ihre Wein- oder Flaschenkühler zu kennen:

Bedienungspanel Top licht Fach Typenschild Tür Griff Zeheaussparung Justierbar Fuß

Aufstellen

Siehe Skizzen Seite A+B.

Das Gerät an einem trockenen Platz aufstellen und zwar so, daß es nicht direkter Sonnenbestrahlung oder einer anderen Wärmequelle ausgesetzt wird.

Das Gerät waagerecht aufstellen, was durch die höhenverstellbaren Vorderfüße leicht zu errei chen ist. Das Gerät darf mit der Türanschlagse ite nicht an einer Mauer anliegen. Falls der Schrank auf einem Teppich oder auf einem Holzfußboden aufgestellt wird, sollte die Höhe nach einer gewissen Zeit wieder eingestellt werden, da solches Material meistens etwas nachgibt.

Wenn das Gerät in einen Schrank o.dgl. einge baut werden soll, müssen 3 Fakto ren berücksichtigt werden:

1. Über dem Gerät muß für einen passenden Luftspalt gesorgt werden, damit das Kühlsystem zufriedenstellend funktionieren kann.
2. Wenn die Tür geöffnet wird, ist das Gerät faktisch breiter. Das heißt, daß entweder die Tür außerhalb eines Einbau schrankes sein muß, oder an der Scharnierseite ein Abstand zur Schrank wand von mindestens 1,5 cm sein muß.
3. Zwischen dem Gerät und der Wand u.dgl. muß in der Scharnierseite ein passender Abstand sein.

Es besteht die Möglichkeit zwei Schränke zusammen zu bauen.

Ist einer der beiden ein Weinkühler so ist zu beachten, dass ein Abstand von min. 25mm zwischen den beiden Schränken bestehen muss um das Kühlsystem sicherzustellen. Die Einbaumaße gehen aus den Skizzen herv or. Bei Gewitter kann es zu Stromausfall kom men. Kontrollieren She danach die korrekte Funktionweise

Technische Daten

Dieses Gerät entspricht den einschlägigen EU-Richtlinien einschließlich:

Niederspannungsrichtinie 2006/95/EEC Elektromagnetische Kompatibilitätsrichtlinie 2004/108/EC

Das Typenschild, das sich im Gerät befindet, enthält verschiedene technische Angaben sowie Typen- und Seriennummer.

Wenn das Gerät für mehr als zwei Tage nicht verwendet werden soll, das Gerät abschalten und die Türe für Ventilation offenlassen, um schlechte Gerüche im Gerät zu vermeiden.

Dieses Gerät ist mit einem hochwertigen Innenkondensator versehen.

Deshalb ist es ganz normal, dass sich die Seitenwände ein bisschen warm anfühlen.

Beleuchtung.

Dieses Gerät ist mit einer Vorrichtung versehen, die das Licht auschaltet, wenn die Tür ungewöhnlich lange offen/ angelehnt steht. Wenn die Tür einige Minuten geschlossen ist, wird die Vorrichtung ausgeschaltet, und das Licht wird sich wieder auf normale Weise einschalten.

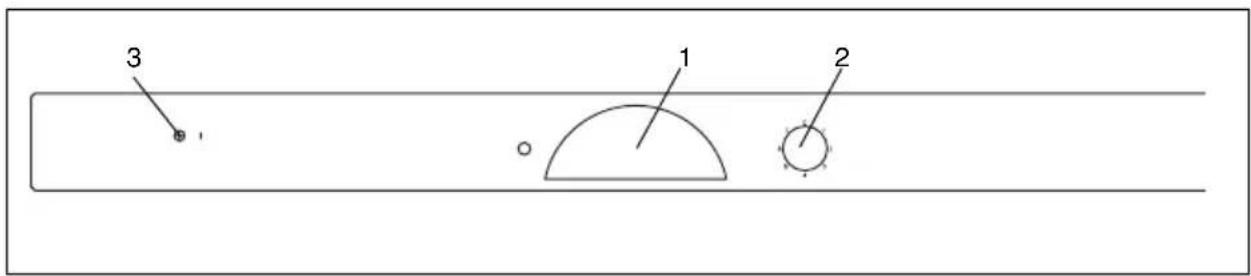

Bedienungspanel

3 1 2

1. Beleuchtung
2. Thermostatschalter
3. Netzkontrolleuchte (Grün)

Betriebsstörungen

Bevor Sie sich an den Kundendienst wenden, kontrollieren Sie bitte folgendes:

• ob der Stecker richtig in der Steckdose sitzt,
• ob die Sicherung durchgebrannt ist,
  • ob der Strom ausgefallen ist,
• ob das Bedienfeld korrekt eingestellt ist,
• Stellen Sie das Gerät eventuell am Thermostat ab. Schalten Sie nach 15 Minuten wieder ein und kontrollieren Sie nach weiteren 5 Minuten, ob sich am Verdampfer Reif gebildet hat.
• Den Schrank nicht unnötigerweise öffnen.

Der Thermostatschalter ist von 0 (abge-er Thermoschaltet) bis 7 (maximale Kälte) einstellbar. Probieren Sie verschiedene Thermostateinstellungen aus, bis Sie die gewünschte Temperatur erreichen. Bei Position 4 anfangen.

Montierung vom Schloß (mit ein tür)

(Sonderzubehör)

behör)

Montierung vom Schloß (mit zwei türe)

(Sonderzubehör)

error)

Wechsel des Türanschlages

Falls Sie den Wunsch haben, den Türanschlag zu wechseln, gehen Sie wie folgt vor:

1) Oberes Scharnier abmon- tieren. Wird später als oberes Scharnier auf der entgegenges- setzten Seite verwendet. Tür ausheben.

es ge-

2) (Für zwei Türe) Mittleres Scharnier abmon- tieren. Untere Tür aushe- ben. Scharnierschrauben wieder montieren.

3) (Für zwei Türe) An Geräten mit einem Türhalter an der oberen Tür, diesen Türhalter abmontieren und auf der entgegengesetzten Seite wieder montieren.

e-

4) (Für zwei Türe) Die Fußleiste entfernen Das untere Scharnier an den 2 Schrauben abmontieren, das Scharnier um 180° drehen und auf der entgegengesetzten Seite montieren.

5) Mittlere Schrauben in der neuen Scharnierseite abmontieren. Untere Tür montieren und mittleres Scharnier festschrauben. Obere Tür montieren und oberes Scharnier festschrauben.

montieren stschrauben.

6) Justierung der unteren Tür: Die 2 Schrauben im unteren Scharnier lockern und das untere Scharnier zur gewünschten Seite verschieben. Die Schrauben anziehen, und die Fußleiste montieren.

7) Obere Tür justieren: Schrauben im Scharnier über der Tür lockern und Scharnier zur gewünschten Seite drehen. Schrauben anziehen.

per der zur .

8) Handgriff umsetzen. Die Blendpfropfen für die Grifflöcher montieren.

Reklamation, Ersatzteile und Service

Der Lieferant haftet nicht für Fehler oder Schäden, die direkt oder indirekt durch Fehlbedienung, Missbrauch, mangelhafte Wartung, fehlerhaften Einbau, fehlerhafte Aufstellung oder fehlerhaften Anschluss sowie Feuer, Unfall, Blitzschlag, Spannungsänderungen oder andere elektrische Störungen – wie z.B. defekte Sicherungen oder Fehler in der Netzinstallation – sowie von anderen als den von dem Lieferanten vorgeschriebenen Reparaturbetrieben ausgeführten Reparaturen verursacht wurden, und allgemein nicht für Fehler und Schäden, die der Lieferant nachweislich auf andere Ursachen als Fabrikations- und Materialfehler zurückführen kann. Diese Fehler oder Schäden fallen nicht unter das Reklamationsrecht.

Transportschäden, die der Anwender fest- stellt, sind primär eine Sache zwischen ihm und dem Händler, d.h. der Händler hat den Anwender zufrieden zu stellen.

Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie den Fehler selbst beheben können (siehe Fehlersuche). Ist Ihr Hilfeverlangen unberechtigt, beispielsweise weil das Versagen des Geräts auf eine defekte Sicherung oder Fehlbedienung zurück zu führen ist, gehen die Kosten für den Servicebesuch zu Ihren Lasten.

Ersatzteile

Bitte bei der Ersatzteilbestellung Typ- und Seriennummer sowie Produktnummer angeben. Diese Angaben finden Sie auf dem Typenschild an der Geräterückseite.

Das Typenschild enthält verschiedene technische Angaben, u.a. auch Typ- und Seriennummer. Denken Sie daran! Stets nur autorisierte Handwerker zu beauftragen, wenn ein Teil repariert oder ausgewechselt werden muss!

Entsorgung

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien.

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß IhrerLandesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union.

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

Hinweis zum Batteriesymbol (un- ten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

• Die Abdeckplatte (A) mit einem Schraubenzieher oder ähnliches (B) vorsichtig entfernen.
• Das Thermometer (C) mit einem Schraubenzieher oder ähnliches vorsichtig entfernen.
• Die zwei Plastikstücke (D) hinten auf dem Thermometer entfernen.
