SY - Nähmaschine IKEA - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG SY IKEA

Sicherheitshinweise: 5

Für sicheren Betrieb: 6

Haltbarkeit der Nähmaschine verlängern: 6

Reparaturen oder Anpassungen 6

Die teile der nähmaschine 7

Das zubehör der nähmaschine 8

Erläuterung der symbole 9

Vorbereitungen

Inbetriebnahme der Maschine 10

Aufspulen des Unterfadens 11

Einsetzen der Unterfadenspule 12

Einfädeln des Oberfadens und der Nadel 13

Heraufholen des Unterfadens 14

Nähbeginn

Geradstich 15

Zickzack 16

Ziernaht 17

Blindstich 18

Knopflöcher 19

Reißverschluss 20

Wartung

Nähfuß abnehmen 21

Befestigung des Nähfußes 21

Auswechseln der Nadel 22

Einstellung der Fadenspannung 23

Reinigung der Greifereinheit 25

Fehlersuche 27

WARNUNG/SICHERHEIT

Wir freuen uns, dass du dich für unser Produkt entschieden hast. Diese Nähmaschine ist eine der modernsten Haushaltsnähmaschinen mit vielen Funktionen. Dieses Handbuch enthält eine komplette Beschreibung der Funktionen sowie Anleitungen zur Benutzung. Bitte lies es vor Inbetriebnahme der Maschine sorgfältig durch.

Diese Anleitung für spätere Benutzung aufbewahren.

Sicherheitshinweise:

Um das Risiko von Verbrennungen, Brand, Stromschlag oder anderen Verletzungen zu minimieren, bitte die folgenden Sicherheitshinweise lesen und beachten:

• Maschine nicht ohne Aufsicht lassen, solange sie an das Stromnetz angeschlossen ist. Sofort nach Gebrauch und vor dem Reinigen den Netzstecker herausziehen.
• Die Nähmaschine darf nur für den in diesem Handbuch geschilderten Zweck benutzt werden.
• Nur das Zubehör verwenden, das in diesem Handbuch empfohlen wird.
  • Die Nähmaschine ist kein Spielzeug.
• Diese Maschine ist nicht geeignet für Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen, denen es an Erfahrung oder Kenntnissen mangelt, wenn sie nicht durch jemanden, der für ihre Sicherheit verantwortlich ist, in die Benutzung der Maschine eingewiesen wurden. Besondere Aufsicht ist erforderlich, um sicherzustellen, dass Kinder nicht mit der Maschine spielen.

• Nähmaschine nicht benutzen, wenn Kabel oder Stecker beschädigt sind, wenn die Maschine nicht korrekt funktioniert, fallen gelassen wurde, beschädigt ist oder Wasser ausgesetzt war. Die Nähmaschine nicht benutzen, wenn Luftschlitze blockiert sind. Luftschlitze und Fußpedal frei von Staub, Flusen und Stoffresten halten.

• Keinesfalls Gegenstände in eine Öffnung der Nähmaschine stecken bzw. hineinfallen lassen.
  • Nähmaschine nicht im Freien benutzen.

• Nähmaschine nicht in Bereichen benutzen, wo Aerosolsprays benutzt werden bzw. wo Sauerstoff gelagert oder verwendet wird.
• Zum Ausschalten den Schalter an der Nähmaschine auf "AUS" stellen und den Netzstecker aus der Steckdose ziehen.
• Zum Abziehen den Stecker, nicht das Kabel anfassen.
• Finger von beweglichen Teilen fernhalten. Besondere Vorsicht ist in der Nähe der sich bewegenden Nadel geboten.
• Korrekte Stichplatte benutzen. Durch eine falsche Stichplatte kann die Nadel abbrechen.
• Keine verbogenen Nadeln verwenden. Nadel vor Gebrauch immer kontrollieren.
• Stoff beim Nähen nicht ziehen oder an die Nadel schieben; dadurch kann die Nadel sich verbiegen oder abbrechen.
• Vor dem Einfädeln, dem Spulen, dem Austauschen von Nadel oder Nähfuß die Nähmaschine immer ausschalten (den Schalter an der Nähmaschine auf "AUS" stellen).
• Vor dem Öffnen der Abdeckung, dem Ölen von Teilen oder anderen Wartungsarbeiten, die der Benutzer selbst ausführen kann, grundsätzlich den Netzstecker der Maschine aus der Steckdose ziehen.

DEUTSCH

Für sicheren Betrieb:

• Während des Nähens immer die Nadel im Blick behalten. Handrad, Nähfußhebel, Nadel und andere bewegliche Teile nicht berühren.
• Maschine ausschalten und Kabel aus der Steckdose ziehen, sobald: - der Nähvorgang beendet ist

- die Nadel oder andere Teile ausgetauscht oder ausgebaut werden müssen

- während des Betriebs der Strom ausfällt

- die Maschine gewartet werden soll

- die Maschine ohne Aufsicht ist.

• Keine Gegenstände auf das Fußpedal legen.
• Stromkabel direkt in die Steckdose stecken. Kein Verlängerungskabel benutzen.

Haltbarkeit der Nähmaschine verlängern:

• Nähmaschine nicht direktem Sonnenlicht aussetzen und sie nicht in feuchten Räumen bzw. Bereichen mit hoher Luftfeuchtigkeit verwahren. Maschine nicht dort aufbewahren oder benutzen, wo hohe Raumtemperatur herrscht. Also nicht in der Nähe von Heizlüftern, Bügeleisen, Halogenleuchten usw.
• Die Abdeckung nur mit neutraler Seife oder einem milden Reiniger säubern. Keinesfalls Waschbenzin, Verdünner oder scheuernde Reiniger verwenden - sie können die Abdeckung und damit auch die Nähmaschine beschädigen.
• Nähmaschine nicht fallen lassen oder dagegenstoßen.
• Beim Austausch oder Einbau von Nähfuß, Nadeln oder anderen Teilen die Anleitungen in diesem Handbuch genau beachten und auf korrekte Vorgehensweise achten.

Reparaturen oder Anpassungen

Falls die Maschine nicht ordnungsgemäß funktioniert, bitte die Tabelle "Fehlersuche" im hinteren Teil des Handbuchs zu Rate ziehen.

Handbuchinhalt und Produktspezifikation können ohne vorherigen Hinweis geändert werden.

DIE TEILE DER NÄHMASCHINE

DEUTSCH

Vorderseite

1. Zubehörfach
2. Spulenkapsel
3. Fadenspanner
4. Fadengeberhebel
5. Trennmesser
6. Oberfadenführung
7. Führung für Spulfaden

8. Stichbreitenwähler

9. Garnrollenhalter

10. Griff
11. Spuler
12. Spulenstopper
13. Rückwärtsstichknopf
14. Fußpedal
15. Nähfuß

16. Nähfußschraube

17. Nadel

18. Fadenführung
19. Nadelhalterschraube
20. Stichplatte
21. Handrad
22. Schalter
23. Stecker
24. Nähfußhebel

DEUTSCH

DAS ZUBEHÖR DER NÄHMASCHINE

Nähfuß (ist bei Lieferung montiert)

Zum Nähen von

Geradstich-, Zickzack-,

Zier- und Blindstichnahten (siehe Seite 15, 16, 17 und 18).

Reißverschluss-Nähfuß

Zum Einnähen von

Reißverschlüssen (siehe Seite 20).

Knopfloch-Nähfuß

Zum Nähen von

Knopflöchern (siehe Seite 19).

Nadeln

Anleitung zum

Auswechseln der Nadel auf Seite 22.

Garnrollenhalter

Zusätzlicher

Garnrollenhalter, wird auf den vorhandenen gesetzt.

Zum Unterleg

die Garnrollen, damit sie gleichmäßiger und leiser laufen.

Trennmesser

Zum Auftrennen von Stichen.

Flusenpinsel

Zur Entfernung von

Staub und Flusen vom

Transporteur (siehe Seite 25).

Spulen

Sie dienen zum Aufwickeln des Unterfadens.

Schraubenzieher

Zum Verstellen der Schrauben und zur Wartung.

ERLÄUTERUNG DER SYMBOLE

DEUTSCH

Fadenspannung

Anleitung zur Anpassung der Fadenspannung auf Seite 23.

Rückwärtsstichknopf

Durch Drücken dieses Knopfes und Betätigen des Fußpedals kann man rückwärts nähen und so das Nahtende fixieren.

Geradstich

A, B, C. Anleitung zum Geradstichnähen auf Seite 15.

Zickzack

D, E, F, K. Anleitung zum Zickzacknähen auf Seite 16.

Ziernaht

G, H, I, J. Anleitung zum Nähen einer Ziernaht auf Seite 17.

Blindstich

L, M. Anleitung für Blindstich auf Seite 18.

Knopflöcher

Anleitung zum Nähen von Knopflöchern auf Seite 19.

DEUTSCH

VORBEREITUNGEN

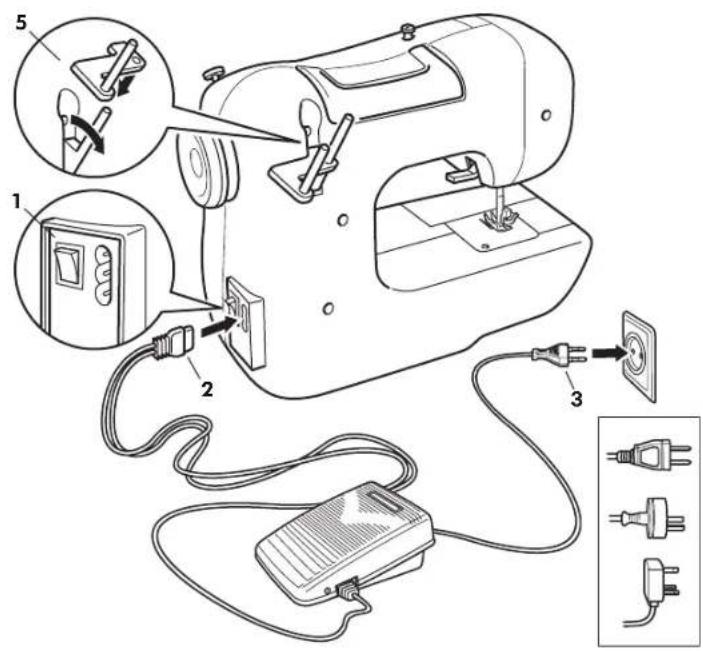

Inbetriebnahme der Maschine

Maschine an die Stromversorgung anschließen

Vor dem Anschließen der Maschine darauf achten, dass Spannung und Leistung der Maschine dem örtlichen Stromnetz entsprechen. Spannung und Frequenz finden sich auf einem Etikett auf der Unterseite der Maschine.

1. Die Maschine muss ausgeschaltet sein.
2. Den Stecker in die Buchse der Maschine stecken.
3. Den Netzstecker in die Steckdose stecken.
4. Maschine einschalten.
5. Den Garnrollenhalter herausziehen, zusätzlichen Stift darauf befestigen.

Benutzung des Fußpedals

Die Nähgeschwindigkeit wird mit dem Fußpedal geregelt. Je stärker du darauftrittst, desto schneller näht die Maschine. Wenn du den Fuß vom Pedal nimmst, stoppt die Maschine automatisch.

TIPP: Näh ein Stück ohne Faden, damit du ein Gefühl für die Geschwindigkeit und die Druckstärke auf das Fußpedal bekommt.

DEUTSCH

Aufspulen des Unterfadens

1. Handrad herausziehen.
2. Den Faden von der Garnrolle ziehen und durch die Spulenfadenführung leiten.
3. Den Faden von innen nach außen durch eines der Spulenlöcher führen und die Spule auf die Spindel stecken.
4. Spindel nach rechts zum Spulenstopper schieben.
5. Das Fadenende dabei festhalten. Das Fußpedal betätigen. Wenn der Faden fest sitzt, kannst du ihn loslassen. Das Fußpedal loslassen, wenn die Spule voll ist.
6. Handrad zurückschieben. Die Spindel in die Ausgangslage schieben. Faden abschneiden.

5

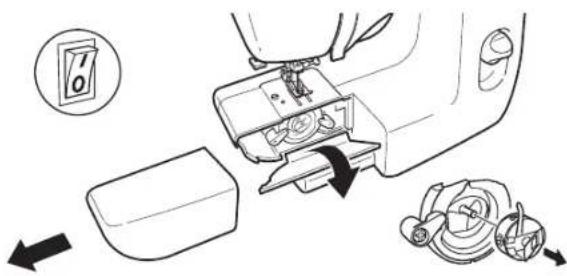

Einsetzen der Unterfadenspule

1. Entferne das Zubehörfach, indem du es nach links ziehst. Das Spulengehäuse durch Druck auf den kleinen Griff links an der Verkleidung öffnen. Den kleinen Griff an der Spulenkapsel herausklappen und daran die Kapsel gerade nach oben herausziehen.
2. Die Unterfadenspule in die Spulenkapsel setzen.
3. Den Faden durch die Kerbe an der Spulenkapsel führen.
4. Dann den Faden unter der Spannfeder durch in die Öffnung ziehen. Ca. 15 cm Faden aus der Kapsel heraushängen lassen. Wenn du jetzt am Faden ziehst, muss sich die Spule im Uhrzeigersinn drehen.
5. Die Spulenkapsel so in die dafür vorgesehene Öffnung setzen, dass der Stift in die Öffnung passt. Die Abdeckung schließen und das Zubehärfach wieder einsetzen.

1

Einfädeln des Oberfadens und der Nadel

1. Den Fadengeberhebel in die höchste Stellung bringen, indem du das Handrad auf dich zu drehst. Auch den Nähfuß anheben.
2. Garnrolle auf den Garnrollenhalter stecken, so dass der Faden von der Rückseite der Rolle kommt.
3. Faden durch die Öffnung in der oberen Fadenführung ziehen.
4. Den Faden durch den Fadenspanner ziehen (Pfeil 1) und danach um die Spannfeder herum und nach oben (Pfeil 2).
5. Jetzt den Faden von rechts nach links durch den Fadengeberhebel ziehen (Pfeil 3).
6. Den Faden wieder nach unten und durch die Fadenführung ziehen. Zum Schluss von vorn in das Nadelöhr einfädeln.

1

Heraufholen des Unterfadens

1. Nähfuß anheben. Oberfaden in der linken Hand halten.
2. Das Handrad langsam auf dich zu drehen, bis die Nadel ihren tiefsten Punkt erreicht. Das Handrad weiterdrehen, bis die Nadel ihren höchsten Punkt erreicht.
3. Oberfaden vorsichtig mit der linken Hand hochziehen. Er zieht jetzt den Unterfaden in einer Schlinge mit hoch.
4. Beide Fäden ca. 15 cm gerade nach hinten (von dir weg) ziehen.

1

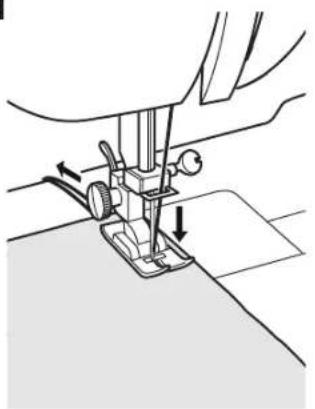

Für Geradstich den Nadelpositionswähler auf A, B oder C stellen. Hier wird auch die Stichlänge angepasst. Die Fadenspannung sollte bei 2-6 liegen. Darauf achten, dass der Nähfuß korrekt befestigt ist (Seite 21).

1. Die Nadel nach oben holen, indem du das Handrad auf dich zu drehst. Nähfuß anheben und den Stoff darunterlegen. Dreh das Handrad auf dich zu, um die Nadel auf die Stelle abzusenken, wo die Naht beginnen soll. Den Nähfuß absenken. Darauf achten, dass Ober- und Unterfaden unter dem Nähfuß nach hinten gezogen sind.
2. Betätige vorsichtig das Fußpedal und beginne zu nähen. Sichere den Faden, indem du den Rückwärtsstichknopf gedrückt hältst und das Fußpedal betätigst. So nähst du ein paar Stiche rückwärts. Dann den Knopf loslassen und weiter vorwärts nähen.
3. Lass bei einer Richtungsänderung (z.B. in einer Ecke) die Nadel im Stoff stecken. Nähfuß anheben und den Stoff um die Nadel drehen. Dann den Nähfuß wieder absenken und weiternähen.
4. Sichere das Nahtende, wenn du fertig bist (siehe Punkt 2). Nach Beendingung der Naht den Nähfuß anheben, Stoff wegschieben, die Fäden ca. 15 cm nach hinten wegziehen und am Nahtende abschneiden. So haben sie die richtige Länge für den nächsten Nähvorgang.

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff. Die Nähmarkierung auf der Stichplatte hilft, gerade zu nähen.

DEUTSCH

Fuß Naht Fadenspannung

1

Für Zickzacknaht den Nadelpositionswähler auf D, E, F oder K stellen. Anpassung der Stichlänge mit den Markierungen zwischen D, E, F und K. Die Fadenspannung sollte bei 1-5 liegen. Darauf achten, dass der Nähfuß korrekt befestigt ist (Seite 21).

1. Die Nadel nach oben holen, indem du das Handrad auf dich zu drehst. Den Nähfuß anheben und den Stoff darunterlegen. Das Handrad auf dich zu drehen und die Nadel abzusenken und zwar dort auf dem Stoff, wo du zu nähen beginnen möchtest. Nähfuß absenken. Darauf achten, dass Ober- und Unterfaden unter dem Nähfuß nach hinten gezogen sind.
2. Betätige vorsichtig das Fußpedal und beginne zu nähen.
3. Lass bei einer Richtungsänderung z.B. in einer Ecke die Nadel im Stoff stecken. Nähfuß anheben und den Stoff um die Nadel drehen. Dann den Nähfuß wieder absenken und weiternähen.
4. Nach Beendingung der Naht den Nähfuß anheben, Stoff wegschieben, die Fäden ca. 15 cm nach hinten wegziehen und am Nahtende abschneiden. So haben sie die richtige Länge für den nächsten Nähvorgang.

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff.

Fuß Naht Fadenspannung

1

Für Ziernaht den Nadelpositionswähler auf G, H, I oder J stellen. Die Fadenspannung sollte bei 6-8 liegen. Darauf achten, dass der Nähfuß korrekt befestigt ist (Seite 21).

1. Die Nadel nach oben holen, indem du das Handrad auf dich zu drehst. Nähfuß anheben und den Stoff darunterlegen. Dreh das Handrad auf dich zu, um die Nadel abzusenken und zwar dort auf dem Stoff, wo du zu nähen beginnen möchtest. Dann den Nähfuß absenken. Achte darauf, dass Ober- und Unterfaden unter dem Nähfuß nach hinten gezogen sind.
2. Betätige vorsichtig das Fußpedal und beginne zu nähen.
3. Lass bei einer Richtungsänderung z.B. in einer Ecke die Nadel im Stoff stecken. Nähfuß anheben und den Stoff um die Nadel drehen. Dann den Nähfuß wieder absenken und weiternähen.
4. Nach Beendingung der Naht den Nähfuß anheben, Stoff wegschieben, die Fäden ca. 15 cm nach hinten wegziehen und am Nahtende abschneiden. So haben sie die richtige Länge für den nächsten Nähvorgang.

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff.

Fuß Naht Fadenspannung

6-8

1

Für Blindstich den Nadelpositionswähler auf L oder M stellen. Die Fadenspannung sollte bei 1-4 liegen. Darauf achten, dass der Nähfuß korrekt befestigt ist (Seite 21).

1. Die Nadel nach oben holen, indem du das Handrad auf dich zu drehst. Stoff wie in der Abbildung falten. Den Nähfuß heben und den Stoff darunterlegen. Das Handrad auf dich zu drehen und die Nadel so absenken, dass sie exakt links von dem gefalteten Stoffteil eindringt. Nähfuß absenken. Darauf achten, dass Ober- und Unterfaden unter dem Nähfuß nach hinten gezogen sind.
2. Betätige vorsichtig das Fußpedal und beginne zu nähen.
3. Nach Beendingung der Naht den Nähfuß anheben, Stoff wegschieben, die Fäden ca. 15 cm nach hinten wegziehen und am Nahtende abschneiden. So haben sie die richtige Länge für den nächsten Nähvorgang.

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff.

Fuß Naht Fadenspannung

Den Knopfloch-Nähfuß einsetzen (siehe S. 21).

Den Stichbreitenwähler auf stellen; Ober- und Unterfaden nach links ziehen.

1. Den Knopfloch-Nähfuß nach vorne schieben, um die Länge des Knopflochs zu wählen. Dazu die Markierung am Knopfloch-Nähfuß nutzen. Nähfuß und Nadel absenken. Eine Seite des Knopflochs bis zum Ende des Knopfloch-Nähfußes nähen. Aufhören, wenn die Nadel links steht.
2. Stichbreitenwähler auf 4 stellen und einige Stiche nähen. Aufhören, wenn die Nadel rechts steht.
3. Stichbreitenwähler auf stellen und komplett zurücknähen. Dabei die Markierung am Knopfloch-Nähfuß nutzen. Aufhören, wenn die Nadel rechts steht.

4. Stichbreitenwähler auf 4 stellen und einige Stiche nähen. Aufhören, wenn die Nadel links steht.

5. Nach Beendingung des Nähvorgangs den Nähfuß anheben, Stoff wegschieben, die Fäden ca. 15 cm nach hinten wegziehen und am Nahtende abschneiden. So haben sie die richtige Länge für den nächsten Nähvorgang. Dann das Knopfloch mit dem Trennmesser aufschneiden.

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff.

DEUTSCH

Fuß Naht

1

Für Geradstich den Nadelpositionswähler auf A, B oder C stellen. Die Fadenspannung sollte bei 2-6 liegen. Darauf achten, dass der Reißverschluss-Nähfuß korrekt befestigt ist (Seite 21).

1. Die Nadel nach oben holen, indem du das Handrad auf dich zu drehst. Dann den Reißverschluss-Nähfuß anbringen, damit die Nadel nur links des Fußes näht.
2. Den geschlossenen Reißverschluss auf den Stoff stecken oder heften. Den Stoff unter den Nähfuß legen. Vor dem Absenken des Nähfußes Ober- und Unterfaden nach hinten ziehen.
3. Beim Einnähen der rechten Reißverschlussseite die Reißverschlusszähne an der Nähfußkante entlang laufen lassen. Vor dem Erreichen des Schiebers den Nähfuß anheben (die Nadel im Stoff stecken lassen) und den Reißverschluss herunterziehen. Den Fuß absenken und rechts weiternähen. Die Naht fixieren, indem du den Rückwärtsstichknopf drückst und ein paar Stiche vor und zurück nähst.
4. Jetzt die Position des Reißverschluss-Nähfußes ändern, sodass die Nadel nur rechts näht. Dann die linke Reißverschlusseite nähen wie in Punkt 3 beschrieben.

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff.

Fuß Naht Fadenspannung

1-4

1

1. Das Handrad auf dich zu drehen, bis die Nadel ganz oben ist. Den Nähfuß anheben.
2. Den Hebel auf der Rückseite des Nähfußhalters drücken, sodass sich der Nähfuß löst. Keine Gewalt anwenden.

DEUTSCH

Befestigung des Nähfußes

1. Den Nähfuß so einsetzen, dass der Stift im Fuß genau unter der Kerbe im Fußhalter liegt. Den Nähfuß absenken.
2. Wenn du den Nähfuß wieder anhebst, sitzt er fest.

1 2

TIPP: Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Näharbeit kann nützlich sein und schont den Originalstoff.

DEUTSCH

Auswechseln der Nadel

1. Die Nadel nach oben holen, indem du das Handrad auf dich zu drehst. Dann den Nähfuß absenken.
2. Löse die Nadel, indem du die Nadelhalterschraube gegen den Uhrzeigersinn drehst. Die Schraube kann anfangs noch sehr fest sitzen. Nimm die Nadel aus dem Halter.
3. Setze die neue Nadel mit der flachen Seite von dir abgewandt ein. Schiebe die Nadel so hoch wie möglich in den Halter.
4. Dann den Nadelhalter gut festschrauben.

Keinesfalls gebogene oder stumpfe Nadeln verwenden, da sie leicht den Stoff beschädigen können. Dieser Nähmaschine liegt eine Standardnadel Größe 90/14 bei.

1-2

Einstellung der Fadenspannung

Zum Regulieren der Fadenspannung reicht es meist, den Oberfaden einzustellen. Die Unterfadenspannung ist werkseitig eingestellt und braucht nur bei Spezialgarnen und -stoffen geändert zu werden.

1. Bei einer perfekten Naht sind die Fäden zwischen den Stofflagen fest verbunden.
2. Wenn die Oberfadenspannung zu stark ist, sieht man den Unterfaden auf der Stoffoberseite. In diesem Fall die Fadenspannung etwas lockern.
3. Wenn die Oberfadenspannung zu schwach ist, sieht man den Oberfaden auf der Stoffunterseite. In diesem Fall die Fadenspannung etwas anziehen.

Einstellung der Unterfadenspannung

Falls wider Erwarten der Unterfaden stärker gespannt werden muss, die Stellschraube an der

Spulenkapsel ein klein wenig nach rechts drehen. Zum

Lockern der Spannung die Schraube nach links drehen. Du kannst die Unterfadenspannung prüfen, indem du den Faden aus der Spulenkapsel ziehst. Wenn du einen leichten Widerstand spürst, ist die Spannung richtig.

1

RICHTIG

Oberfaden Unterfaden

2

FALSCH LÖSUNG

Oberfaden Unterfaden

3

FALSCH LÖSUNG

Oberfaden Unterfaden

TIPP: Für die meisten Stoffe gilt eine Fadenspannung zwischen 3 und 5. Eine Nähprobe mit einem Probestoff vor Beginn der eigentlichen Nährarbeit kann nützlich sein und schont den Originalstoff.

DEUTSCH

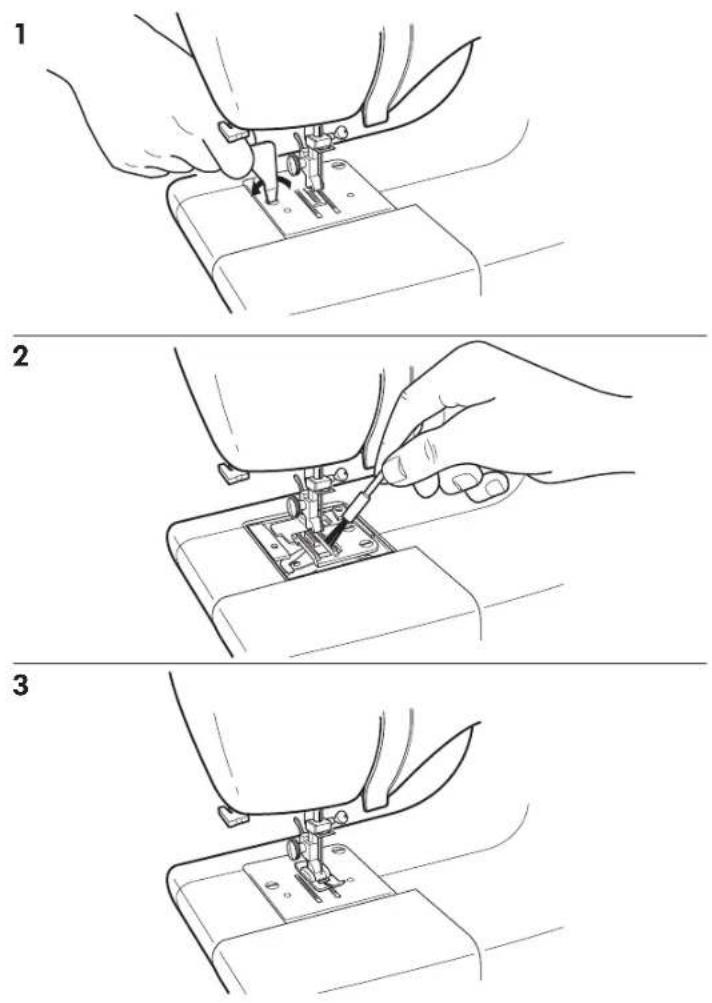

Regelmäßige Reinigung des Transporteurs ist wichtig für einwandfreies Funktionieren der Maschine.*

1. Nadel und Nähfuß abnehmen (siehe Seite 21 und 22). Stichplatte abschrauben.
2. Mit dem Flusenpinsel Flusen und Staub von den Transporteurzähnen entfernen.
3. Danach Stichplatte, Nähfuß und Nadel wieder anbringen.

* WARNUNG! Vor dem Verlassen der Maschine oder dem Auswechseln von Teilen immer den Stecker herausziehen.

Reinigung der Greifereinheit

Greifereinheit demontieren

1. Nadel in die höchste Position bringen, das Zubehörfach entfernen und die Schieberplatte öffnen.*
2. Die Spulenkapsel an dem kleinen Klappgriff herausziehen.
3. Die Greiferhalter aufdrehen. Greiferring und Greifer durch Ziehen am Stift in der Mitte des Greifers herausnehmen.
4. Staub und Garnreste mit dem Pinsel entfernen.

* WARNUNG! Vor dem Verlassen der Maschine oder dem Auswechseln von Teilen immer den Stecker herausziehen.

SpulenkapselSpule Greiferring Greifer Greifertreiber Greiferhalter Greiferhalter

DEUTSCH

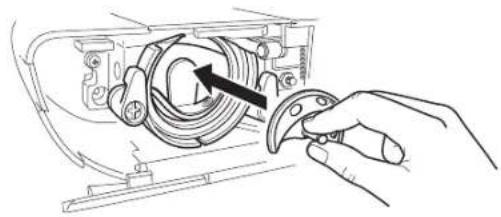

Montage der Greifereinheit

1. Den Greifer am Stift festhalten und ihn vorsichtig in den Umlauf setzen. Er muss mit dem Greifertreiber einen Kreis bilden.
2. Den Greiferring so einsetzen, dass der Zapfen in die Kerbe unten passt.
3. Den Greiferring mit den Greiferhaltern festdrehen.
4. Anschließend die Spulenkapsel wieder einsetzen. Das Spulenfach schließen und das Zubehörfach einsetzen.

1

FEHLERSUCHE Achtung! Das Handrad immer von dir weg drehen. Beim Drehen des Handrads in der falschen Richtung können Nadel und Stoff beschädigt werden und es kann zu Verletzungen führen.

PROBLEM URSACHE LÖSUNG
Die Stiche bilden Schlingen.	Der Oberfaden ist nicht vorschriftsmäßig eingefädelt.Der Unterfaden ist nicht vorschriftsmäßig in die Spulenkapsel eingefädelt.	Den Faden von vorn nach hinten einfädeln.Den Unterfaden korrekt in die Spulenkapsel einfädeln (siehe Seite 12).
Die Stiche ziehen sich zusammen oder der Stoff legt sich in Falten.	Die Nadel ist für den Stoff zu dick.Zu hohe Fadenspannung.	Eine feinere Nadel nehmen.Die Oberfadenspannung justieren (siehe S. 23).
Der Stofftransport ist ungleichmäßig.	Schlechte Garnqualität.Der Unterfaden ist nicht vorschriftsmäßig in die Spulenkapsel eingefädelt.Du ziehst beim Nähen am Stoff.	Eine bessere Garnqualität verwenden.Den Unterfaden korrekt in die Spulenkapsel einfädeln (siehe Seite 12).Den Stofftransport automatisch erfolgen lassen.
Die Maschine ist laut und geht schwer.	Im Transporteur oder Nadelhalter sitzen Flusen oder Ölreste.Die Nadel ist beschädigt.	Transporteur und Nadelhalter reinigen (siehe Seite 24).Nadel auswechseln.
Die Nadel stößt auf das Spulengehäuse und bricht ab	Der Greiferring sitzt nicht korrekt oder der Greiferhalter ist nicht eingerastet.Die Spulenkapsel sitzt nicht korrekt.Die Nadel kann sich verbiegen oder abbrechen, wenn am Stoff gezogen wird.	Greiferring und Spulenkapsel gem. der Anleitung montieren (siehe Seite 25 und 26).Den Stoff langsam nachschieben – nicht daran ziehen.

DEUTSCH

FEHLERSUCHE Achtung! Das Handrad immer von dir weg drehen. Beim Drehen des Handrads in der falschen Richtung können Nadel und Stoff beschädigt werden und es kann zu Verletzungen führen.

PROBLEM URSACHE LÖSUNG
Der Unterfaden reißt.	Die Spule sitzt nicht richtig in der Spulenkapsel.Der Unterfaden ist nicht vorschriftsmäßig eingefädelt.Die Unterfadenspannung ist zu stark.	Die Spule richtig einlegen (siehe Seite 12).Den Unterfaden richtig einfädeln (siehe Seite 12).Die Unterfadenspannung reduzieren (siehe Seite 23).
Der Oberfaden reißt.	Der Oberfaden ist nicht vorschriftsmäßig eingefädelt.Die Oberfadenspannung ist zu stark.Das Garn ist für die Nadel zu dick oder zu dünn.Die Nadel sitzt nicht richtig.Der Faden bleibt am Garnrollenhalter hängen.Die Nadel ist beschädigt.	Den Faden komplett neu einfädeln (siehe Seite 13).Die Spannung reduzieren (siehe Seite 23).Ein anderes Garn nehmen.Die Nadel herausnehmen und richtig einsetzen (siehe Seite 22).Die Garnrolle abnehmen und so aufstecken, dass der Faden von der Rückseite kommt und Filzscheiben unterlegen.Eine neue Nadel einsetzen (siehe Seite 22).
Stiche werden ausgelassen.	Die Nadel sitzt nicht richtig oder ist beschädigt.Der Nähfuß ist ungeeignet.	Die Nadel herausnehmen und richtig einsetzen oder eine neue Nadel nehmen (siehe Seite 22).Den richtigen Nähfuß einsetzen.
Die Nadel bricht ab.	Die Nadel sitzt nicht richtig oder ist beschädigt.Du ziehst beim Nähen am Stoff.Das Garn ist zu dick.Der Greiferring sitzt nicht korrekt oder der Greiferhalter ist nicht eingerastet.	Die Nadel gegen eine neue austauschen (siehe Seite 22).Den Stofftransport automatisch erfolgen lassen.Feines Nähgarn verwenden.Greiferring und Spulenkapsel gem. der Anleitung montieren (siehe Seite 25 und 26).
Verknäulte fäden • Nicht abgesenkter Nähfuß.Drehen des Handrads in die falsche Richtung.Nicht korrekt eingefädelter Faden.Nähen ohne Stoff.		Durch Abschneiden des Oberfadens verknäulte Fäden entfernen, Spulenkapsel, Greiferring und Spule herausnehmen (siehe Seite 25).Spule, Greiferring und Spulenkapsel gem. Anleitung (siehe Seite 26) wieder einsetzen.
Der Faden ist nicht gespannt	Staubansammlung im Fadenspanner.	Faden neu einfädeln.

DEUTSCH

FRANÇAIS

SOMMAIRE
