BEDIENUNGSANLEITUNG PS 417.4 CCD OLYMPIA

Bedienungsanleitung......3

PS 407.2 CCD / PS 417.4 CCD Automatischer Aktenvernichter

BEDIENUNGSANLEITUNG

[DEUTSCH]

11.2010

1 Wichtige Sicherheitsvorschriften

Um alle Funktionen Ihres Aktenvernichters nutzen zu können, lesen Sie bitte diese Anleitung vor Gebrauch des Geräts sorgfältig durch.

• Halten Sie das Gerät von Kindern und Haustieren fern! Das Gerät darf nur von Erwachsenen bedient werden.
  • Das Gerät kann jeweils nur von einer Person bedient werden.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, extremer Hitze und Feuchtigkeit!
• Führen Sie während des Betriebs keine anderen Tätigkeiten am Gerät durch, wie z.B. Reinigen.
• Lassen Sie Reparaturen von qualifiziertem Fachpersonal durchführen.

1.1 Sicherheitszeichen

Fassen Sie nicht mit den Händen in die Einzüge!

Das Gerät darf nicht von Kindern bedient werden!

Halten Sie langes offenes Haar, Krawatten, Schals, Schmuck und lose Kleidung vom Bereich der Einzüge fern!

Führen Sie keine Büroklammern in die Einzüge ein!

Halten Sie Sprayflaschen-dünste und Gase vom Aktenvernichter fern.

Achtung:

Die Nichtbeachtung dieser Sicherheitszeichen kann ernste körperliche Verletzungen verursachen! Falls doch ein Gegenstand (Ärmel, Krawatte etc.) unbeabsichtigt in die Einzüge gelangt, ziehen Sie sofort den Netzstecker aus der Steckdose!

Sicherheitshinweis: Die Steckdose muss in der Nähe des Geräts angebracht und leicht zugänglich sein. Sie können somit im Notfall das Gerät schnell vom Netz trennen.

1.2 Elektrische Sicherheitsrichtlinien

- Ziehen Sie den Netzstecker aus der Steckdose

• vor der Entleerung des Auffangbehälters
• vor einer längeren Nichtbenutzung
• vor der Reinigung des Geräts
• vor einem Umstellen des Geräts

• Nehmen Sie das Gerät bei einem Schaden am Netzkabel, am Netzstecker oder am Gerät selbst nicht mehr in Betrieb (Verletzungsgefahr)!
• Nehmen Sie keine Veränderung am Netzkabel vor, da es für die vorgegebene Netzspannung ausgelegt ist.
• Überlasten Sie nicht die empfohlene Kapazität der Steckdose oder eines gegebenenfalls angeschlossenen Verlängerungskabels!

Achtung: Das Öffnen des Schneidwerkaufsatzes zu Reparaturzwecken ist verboten. Lebensgefahr! Außerdem erlischt dadurch der Garantieanspruch.

2 Bestimmungsgemäßer Gebrauch

• Verwenden Sie den Aktenvernichter PS 407.2 CCD / PS 417.4 CCD nur zur Zerkleinerung von Papier, CDs, Floppy-Disks oder Kreditkarten in den dafür vorgesehenen Einzügen! Das zu zerkleinernde Material muss trocken sein und den im Kapitel „Technische Daten“ aufgeführten Anforderungen entsprechen! Die Zerkleinerung anderer Materialien kann dazu führen, dass Sie sich verletzen (durch Splittern fester Materialien etc.) oder Schäden am Gerät entstehen (z.B. Zerstörung des Schneidwerks).
• Entfernen Sie alle Büro- und Heftklammern, bevor Sie dem Gerät das Papier zuführen!
• Vernichten Sie mit diesem Gerät keine Endlosformulare!
• Das Gerät darf nur in trockenen geschlossenen Räumen benutzt werden.

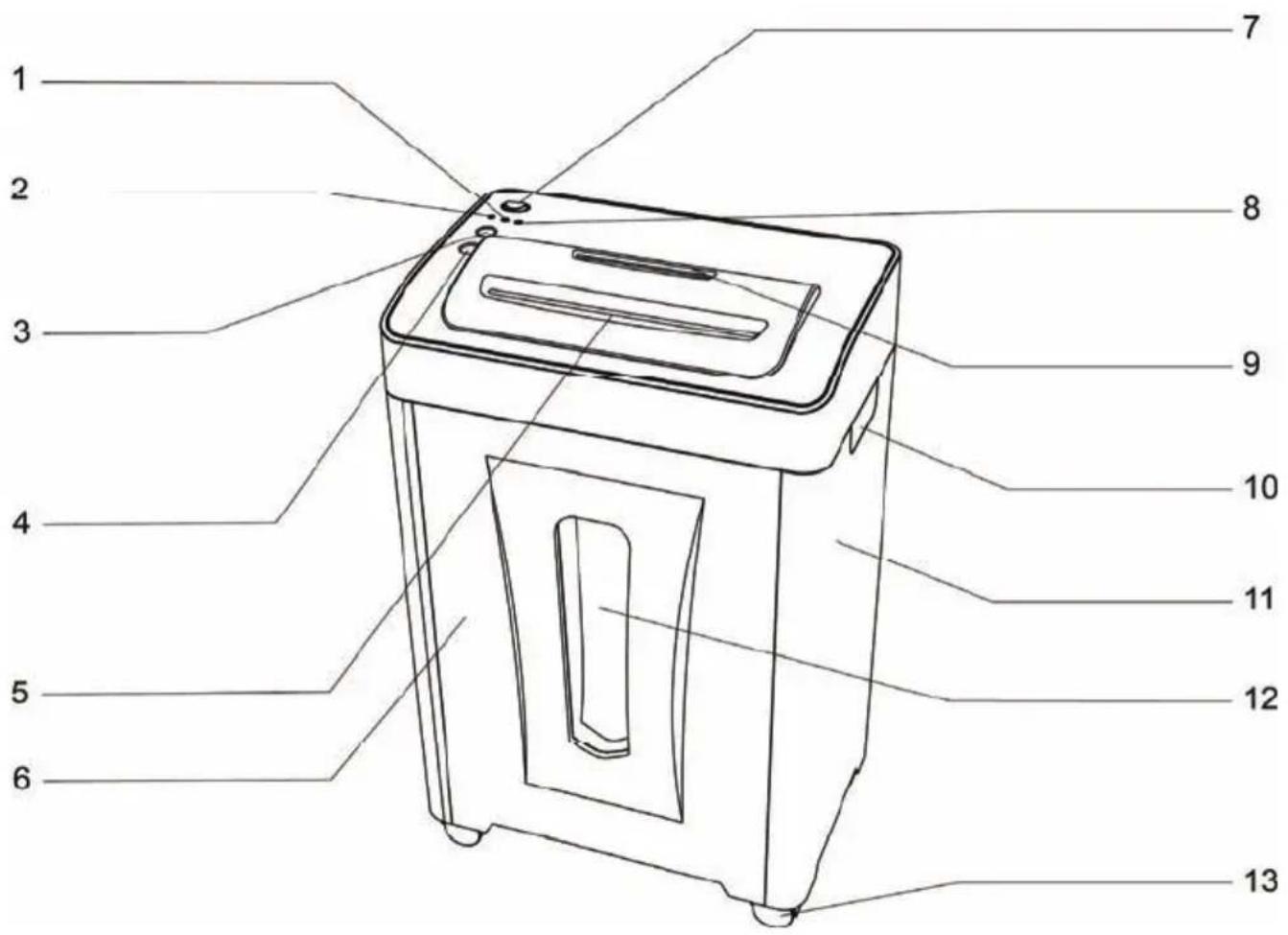

3 Bedienelemente

1 Anzeige "Auffangbehälter voll" (WASTE BIN FULL)
2 Anzeige "Gerät an" (POWER)
3 Vorwärtstaste (FWD)
4 Rückwärtstaste (REV)
5 Papiereinzug
6 Auffangbehälter

7 Ein-/Aus-Schalter (OFF/ON)
8 Anzeige "Überhitzung" (OVERHEAT)
9 CD-/Kreditkarten-/Floppy-Disk-Einzug
10 Griffe
11 Gehäuse
12 Sichtfenster Auffangbehälter
13 Rollen

4 Inbetriebnahme

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Die Unterseite des Schneidwerkaufsatzes enthält scharfe Ecken. Verletzungsgefahr!

1. Stellen Sie das Gerät auf einer ebenen Fläche auf.
2. Platzieren Sie das Gerät in der Nähe einer Steckdose. Stellen Sie das Gerät jedoch nicht in der Nähe einer Wärmequelle oder in der Nähe von Wasser auf.
3. Setzen Sie den Auffangbehälter ein.

Hinweis: Der Aktenvernichter funktioniert nur, wenn der Originalauffangbehälter korrekt eingesetzt ist.

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF.
2. Stecken Sie das Netzkabel in die Steckdose.

Hinweis: Achten Sie darauf, dass das Netzkabel nirgendwo im Weg ist, so dass Personen oder Tiere nicht darüber laufen oder andere Gegenstände darauf abgestellt werden können. Beachten Sie für die notwendigen Vorsichtsmaßnahmen die Angaben zur Energieversorgung auf der Rückseite des Geräts.

Sicherheitshinweis: Die Steckdose und der Netzanschluss des Geräts müssen aus Sicherheitsgründen in der Nähe des Geräts und frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!

5 Bedienung

Hinweis:

Die im Kapitel „Technische Daten“ empfohlene Kapazität darf nicht überschritten werden, ansonsten entsteht ein Materialstau! Beachten Sie, dass sich die Dicke des Papiers beim Falten erhöht, dadurch kann die empfohlene Blattkapazität überschritten werden. Reduzieren Sie die Papiermenge auch bei grobfaserigem Papier.

5.1 Gerät einschalten

1. Stellen Sie den Ein-/Aus-Schalter in die Position ON. Die POWER-Anzeige leuchtet.

2. Das Gerät ist betriebsbereit.

5.2 Die AUTO-Funktion

In der AUTO-Funktion wird der Zerkleinerungsbetrieb des Schneidwerks automatisch gestartet, sobald Papier durch den Einlasseinzug eingeführt wird:

• Das Gerät schaltet auf Vorwärtslauf und zieht das Material ein.
• Nach dem Zerkleinerungsvorgang schaltet das Gerät automatisch ab.

Die AUTO-Funktion ist automatisch nach dem Einschalten des Geräts aktiviert.

Hinweis:

In der AUTO-Funktion können über den manuellen Papiereinzug Papier sowie über den CD-/Kreditkarten-/Floppy-Disk-Einzug CDs, Kreditkarten und Floppy-Disks zerkleinert werden. Es darf immer nur ein Einzug in Verwendung sein. Wenn Sie mehr als einen Einzug verwenden, stoppt das Gerät. Beachten Sie auch die zulässigen Mengen des zu zerkleinernden Materials.

5.3 Papier über den manuellen Papiereinzug zuführen

Hinweis: Maximal 6 Blätter DIN A4 (PS 407.2 CCD) bzw. 15 Blätter DIN A4 (PS 417.4 CCD) mit einem Gewicht von maximal 80 g/m².

1. Das Gerät ist eingeschaltet.
2. Führen Sie das Papier in den manuellen Papiereinzug ein.

5.4 CDs, Kreditkarten oder Floppy-Disks zuführen

Hinweis: Je Zerkleinerungsvorgang maximal 1 CD oder 1 Kreditkarte oder 1 Floppy-Disk.

1. Das Gerät ist eingeschaltet.
2. Führen Sie die CD, Kreditkarte oder Floppy-Disk in den CD-/Kreditkarten-/Floppy-Disk-Einzug ein.

5.5 Gerät ausschalten

Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

6 Anzeigeelemente

Anzeige	Ursache	Abhilfe
Anzeige “Überhitzung” (OVERHEAT) leuchtet.	Motor überhitzt	Lassen Sie den Motor abkühlen. Halten Sie sich an den im Kapitel „Technische Daten“ angegebenen Betriebszyklus.
Anzeige“Auffangbehälter voll” (WASTE BIN FULL) leuchtet.	Auffangbehälter voll	Der Auffangbehälter ist voll und muss geleert werden.
Anzeige “Gerät an” (POWER) leuchtet.	Gerät an (ON)

7 Motorschutz

Der Motor schaltet bei Überlastung automatisch ab. Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Motor auf Raumtemperatur abkühlen. Stecken Sie den Netzstecker wieder in die Steckdose und setzen Sie den Betrieb fort.

Hinweis: Beachten Sie den im Kapitel „Technische Daten“ angegebenen Betriebszyklus.

8 Materialstau beseitigen

Wenn dem Schneidwerk zu viel Material (Papier, CD, Kreditkarte, Floppy-Disk) zugeführt wurde, entsteht ein Materialstau. Bei einem Materialstau schaltet das Gerät ab.

Gehen Sie wie folgt vor:

• Geben Sie das Material über den Rückwärtslauf (REV) aus.
• Befreien Sie die Einzüge von Restmaterial über den Vorwärtslauf (FWD).
• Entfernen Sie ggf. noch vorhandene Papierreste manuell aus dem Papiereinzug.
• Reduzieren Sie die zu zerkleinernde Materialmenge.

8.1 Rückwärtslauf (REV)

Drücken Sie die Rückwärtstaste (REV), damit das Schneidwerk rückwärts läuft und das Material wieder freigibt.

8.2 Vorwärtslauf (FWD)

Drücken Sie die Vorwärtstaste (FWD), um einen gegebenenfalls verbliebenen Materialrest zu zerkleinern und aus dem Schneidwerk zu entfernen.

Hinweis: Der Vorwärtslauf (FWD) wird nach Beseitigung eines Materialstaus benötigt, um das Schneidwerk ohne Einführen von Material zum Laufen zu bringen.

Achtung: Wartungsarbeiten dürfen nur bei gezogenem Netzstecker vorgenommen werden!

9.1 Auffangbehälter leeren

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF und ziehen Sie den Netzstecker aus der Steckdose.
2. Ziehen Sie den Auffangbehälter nach vorne aus dem Gerät.
3. Entleeren Sie den Inhalt an geeigneter Stelle.
4. Schieben Sie den Auffangbehälter wieder in das Gerät.

Hinweis: Es wird empfohlen, den Auffangbehälter nicht bis ans Schneidwerk heran zu füllen. Hierdurch vermeiden Sie einen Rückstau des Schnittguts in das Schneidwerk. Leeren Sie den Auffangbehälter regelmäßig.

9.2 Schneidwerk ölen

Damit Sie lange Freude an Ihrem Aktenvernichter haben, empfehlen wir Ihnen, die Schneidwerke regelmäßig von Rückständen zu befreien und etwas Spezialöl für Aktenvernichter auf das Schneidewerkzeug aufzutragen. Sie erhalten FCKW-freies Spezialöl bei Ihrem Fachhändler oder direkt bei unserem Service-Center in Hattingen. Sie verlängern hierdurch die Lebensdauer des Geräts.

- Nach jedem Leeren des Auffangbehälters Spezialöl in mehreren Querlinien auf ein passendes Blatt Papier auftragen und dieses Blatt in der AUTO-Funktion durch das Schneidwerk laufen lassen.

Achtung: Die Verwendung von FCKW-haltigem Sprühflaschenöl ist verboten!

9.3 Gerät reinigen

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF und ziehen Sie den Netzstecker aus der Steckdose.
2. Reinigen Sie das Gerät von außen mit einem leicht angefeuchteten Tuch.

Hinweis: Keine scharfen Reinigungsmittel benutzen. Keine Chemikalien (z.B. Benzin, Alkohol) zur Reinigung des Gehäuses verwenden.

10 Technische Daten

	PS 407.2 CCD / PS 417.4 CCD
Manueller Einzug für Papier: ja
Schnittleistung	max. 6 Blätter DIN A4 (80 g/m2) (PS 407.2 CCD) max. 15 Blätter DIN A4 (80 g/m2) (PS 417.4 CCD)
Breite Papiereinzug 240 mm
Manueller Einzug für CDs u.Ä.: ja
Schnittleistung max. 1 Stück
Breite Einzug 122 mm
Schnittmethode, Schnittbreite	Cross Cut (Partikelschnitt), 2 x 6 mm (PS 407.2 CCD) 4 x 35 mm (PS 417.4 CCD), CD Schnitt in 5 Streifen
Betriebszyklus 10 Minuten Dauerbetrieb
Geräuschpegel	55 dB (A) (PS 407.2 CCD) 58 dB (A) (PS 417.4 CCD)
Volumen Auffangbehälter 25 Liter
Auffangbehälter mit Kontrollfenster ja
Bedienumfang	Autostart/Autostopp Rückwärtslauf Vorwärtslauf (ohne Materialzuführung)
Anzeigeelemente	Gerät an (POWER) Überhitzung (OVERHEAT) Auffangbehälter voll (WASTE BIN FULL)
Abmessungen (B x T x H) 400 x 260 x 632 mm
Gewicht	11,8 kg (PS 407.2 CCD) 14,6 kg (PS 417.4 CCD)
Rollen	ja
Spannungsversorgung 230 V / 50 Hz
Aufnahmeleistung	max. 250 W (PS 407.2 CCD) max. 400 W (PS 417.4 CCD)
Sicherheitsstufe	4 (PS 407.2 CCD) 3 (PS 417.4 CCD)

11 Problembehandlung

Problem	Diagnose & Ursache Abhilfe
Gerät funktioniert nicht	Steckt der Netzstecker richtig in der Steckdose?	Stecken Sie den Netzstecker richtig in die Steckdose.
	Steht der Ein-/Aus-Schalter in der Position OFF?	Stellen Sie den Ein-/Aus-Schalter in die Position ON.
	Ist das Gerät korrekt zusammengebaut worden?	Stellen Sie sicher, dass der Auffangbehälter korrekt eingesetzt ist.
	Startet der Motor nicht, wenn das Papier zugeführt wird?	Schieben Sie das zu zerkleinernde Material so in den jeweiligen Einlass, dass der Sensor in der Mitte berührt wird.
Gerät läuft nach dem Zerkleinern weiter	Interner Sensor von Papierresten bedeckt oder verschmutzt.	Drücken Sie die Rückwärtstaste (REV), damit das Schneidwerk rückwärts läuft und das Material wieder freigibt.
Gerät funktioniert nach längerem Betrieb nicht mehr oder stoppt während des Betriebs	War das Gerät für längere Zeit ununterbrochen in Betrieb? Ist die Oberfläche des Geräts warm? Dann ist vermutlich der zulässige Betriebszyklus überschritten worden.	Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Motor auf Raumtemperatur abkühlen. Betriebszyklus siehe Kapitel “Technische Daten”.
Materialstau	Haben Sie mehr als die zulässige Materialkapazität zugeführt (siehe Kapitel “Technische Daten”)? Ist das Material nicht gerade in den Einzug geführt worden?	Entfernen Sie den Materialstau, siehe Kapitel “Materialstau beseitigen”.

Hinweis: Wenn Sie den Fehler nicht selbstständig beheben können, kontaktieren Sie Ihren Händler oder rufen Sie die Olympia Hotline an.

12 Entsorgungshinweis

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass dieses Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrennten Sammelsystem gebracht werden soll. Dieses Symbol gilt nur in den Staaten des EWR*.

* EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitgliedstaaten plus die Staaten Island, Liechtenstein und Norwegen umfasst.

ACHTUNG! WICHTIGE GARANTIEUNTERLAGE BITTE UNBEDINGT AUFBEWAHREN!

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke OLYMPIA schieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH

Version vom 01.11.2010

OLYMPIA®

PS 407.2 CCD / PS 417.4 CCD

Automatic Shredder

10 Technische gegevens

Der Hersteller erklärt hiermit, dass das Gerät mit den Bestimmungen der Richtlinien und Normen übereinstimmt:

FR BE

OLYMPIA Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

Phone: 0 23 24 / 68 01-0

Fax: 0 23 24 / 68 01-99

E-Mail: [e-mail]

Ort, Datum Name und Unterschrift

DoC No.: 2690 / Version 01 / 19.11.2010

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Wir behalten uns inhaltliche und technische Änderungen vor.
