Classic 102.2 Silver Edition - Aktenvernichter HSM - Kostenlose Bedienungsanleitung

Produktart	Aktenvernichter
Marke	HSM
Modell	Classic 102.2 Silver Edition
Abmessungen (B x T x H)	365 x 273 x 500 mm
Gewicht	6,3 kg (Streifenschnitt) / 6,8 kg (Partikelschnitt)
Stromversorgung	230 V, 50 Hz
Leistung	150 W
Schnittart	Streifenschnitt oder Partikelschnitt je nach Version
Schnittgröße (Streifenschnitt)	1,9 / 3,9 / 5,8 mm
Schnittgröße (Partikelschnitt)	4 x 25 mm
Schnittleistung (70 g/m²)	Bis zu 16-18 Blätter (Streifenschnitt) / 6-7 Blätter (Partikelschnitt)
Arbeitsbreite	225 mm
Schnittgeschwindigkeit	60 mm/s
Behältervolumen	25 L
Geräuschpegel	60 dB(A)
Betriebszyklus	2 min Betrieb / 15 min Pause
Garantie	2 Jahre, lebenslange Garantie auf die Schneidwalzen
Wartung	Regelmäßiges Ölen des Schneidwerks mit Spezialöl
Sicherheit	Automatischer Stopp bei Papierstau, Türkontakt, Überlastschutz
Im Lieferumfang enthalten	Spezialöl 50 ml, Bedienungsanleitung

Häufig gestellte Fragen - Classic 102.2 Silver Edition HSM

Wie viele Blätter können maximal in einem Durchgang vernichtet werden?

Bei 70 g/m² Papier bis zu 16-18 Blätter im Streifenschnitt und 6-7 Blätter im Partikelschnitt. Bei 80 g/m² sind die Werte etwas niedriger (siehe Bedienungsanleitung).

Was tun bei Papierstau?

Drücken Sie den Kippschalter auf Position ▼ (Rückwärtslauf), um das Papier zu entfernen. Teilen Sie den Stapel und führen Sie die Blätter einzeln ein. Schalten Sie nicht abwechselnd ▲ und ▼, um Schäden am Mechanismus zu vermeiden.

Wie öle ich das Schneidwerk?

Gießen Sie Spezialöl über die gesamte Breite der Einfüllöffnung und lassen Sie den Aktenvernichter ohne Papier vor- und rückwärts laufen. Ölen Sie nach jeder Leerung des Auffangbehälters oder bei Geräuschen.

Warum schaltet sich das Gerät während des Betriebs ab?

Dies kann an einer Motorüberlastung liegen: Lassen Sie das Gerät 15-20 Minuten abkühlen. Überprüfen Sie auch, ob der Behälter voll oder falsch positioniert ist (Türkontakt).

Wie lange beträgt die Garantie?

Die Garantie beträgt 2 Jahre. Die Schneidwalzen aus Stahl haben eine unabhängige lebenslange Garantie (HSM Lifetime Warranty).

Kann ich Heftklammern, Büroklammern oder Kreditkarten vernichten?

Ja, der Mechanismus ist gegen Heftklammern und Büroklammern beständig. Kreditkarten können vernichtet werden, jedoch überprüfen Sie die Kompatibilität je nach Schnittart (siehe Bedienungsanleitung).

Was tun, wenn der Motor überhitzt?

Der Aktenvernichter stoppt automatisch. Schalten Sie ihn aus, ziehen Sie den Netzstecker und lassen Sie ihn mindestens 15 Minuten abkühlen, bevor Sie ihn wieder in Betrieb nehmen.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches Tuch und nicht korrosives Seifenwasser. Vermeiden Sie, dass Wasser in das Gerät eindringt. Keine entflammbaren Sprays verwenden.

Wo kann ich das Spezialöl für das Schneidwerk kaufen?

Es ist beim HSM-Kundendienst erhältlich. Bestellnummer für die 250-ml-Flasche: 1.235.997.403. Eine 50-ml-Flasche ist im Lieferumfang enthalten.

Kann ich den Aktenvernichter unbeaufsichtigt lassen?

Nein, lassen Sie das Gerät niemals unbeaufsichtigt eingeschaltet. Halten Sie Kinder fern und vermeiden Sie weite Kleidung, lange Haare oder Schmuck in der Nähe der Einfüllöffnung.

BEDIENUNGSANLEITUNG Classic 102.2 Silver Edition HSM

deutsch: Aktenvernichter HSM Classic 102.2 / Primo 1200 3

1 Bestimmungsgemäße Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 3,9 5,8
Kreditkarten • •

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

Klassifi zierung

Sicherheitshinweis	Erläuterung
WAP NUNG Die Miss	sachtung der Warnung kann Schäden für Leib und Leben zur Folge haben.
Achtung Die Missachtung des Hinweises kann Sachschäden verursachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kindern unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Verbrennungsgefahr!

Verwenden Sie keine Reinigungsmittel oder Druckluftsprühfl aschen, die entfl ammbare Stoffe enthalten. Diese Sub stanzen können sich entzünden.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Vermeiden Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

- Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Servicearbeiten dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden. Kundendienstadressen siehe Seite 76.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

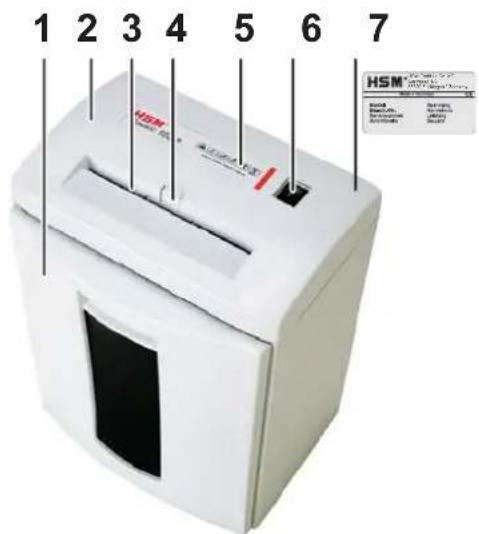

3 Übersicht

1 Schnittgutbehälter
2 Schneidkopf
3 Papierzufuhr
4 Start-Stopp-Automatik
5 Sicherheitshinweise
6 Wippschalter
▲: Ein
▼: Aus, Rücklauf
7 Typenschild

5 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

- Drücken Sie Wippschalter ▲.

▶ Wippschalter rastet ein.
▶ Aktenvernichter ist betriebsbereit.

Papier vernichten

• Führen Sie das zu vernichtende Papier zu. Zulässige Blattzahl siehe Technische Daten.
  ▶ Die Start-Stopp-Automatik schaltet das Schneidwerk automatisch ein.

Das Papier wird in das Schneidwerk eingezogen und vernichtet.

Aktenvernichter ausschalten

• Tippen Sie Wippschalter ▼ an.
  ▶ Schalter springt auf Nullstellung.

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 76.

6 Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

Achtung Schalten Sie das Schneidwerk nicht abwechselnd vorwärts - rückwärts (▲ - ▼). Dadurch kann der Aktenvernichter beschädigt werden.

• Drücken Sie Wippschalter ▼.
  Das Papier wird herausgeschoben.
  • Halbieren Sie den Papierstapel.
• Drücken Sie Wippschalter ▲.
• Führen Sie das Papier nacheinander zu.
• Drücken Sie Wippschalter ▲.
• Führen Sie das Papier nacheinander zu.

Schnittgutbehälter voll

Achtung Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmali-gem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

• Schalten Sie das Schneidwerk für ca. 2 s ein, indem Sie die Start-Stopp-Automatik betätigen.
• Schalten Sie den Aktenvernichter aus. Tippen Sie dazu Wippschalter ▼ an.
• Entleeren Sie den vollen Schnittgutbehälter.

Schnittgutbehälterkontakt unterbrochen (nur bei Partikelschnitt)

▶ Aktenvernichter schaltet ab.
- Überprüfen Sie, ob der Schnittgutbehälter richtig im Unterschrank eingesetzt ist.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kunden- dienstes, ob der Motor überlastet wurde. Lassen Sie den Aktenvernichter vor erneu- ter Inbetriebnahme ca. 15 – 20 min. abküh- len.

7 Reinigung und Wartung

WARNUNG Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Ölen Sie das Schneidwerk bei nachlassen- der Schnittleistung, Geräuschentwicklung oder nach jedem Leeren

des Schnittgutbehälters (nur bei Partikelschnitt):

• Spritzen Sie Schneidblock–Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen
• Betätigen Sie die Start-Stopp Automatik und lassen Sie das Schneidwerk ohne Papierzuführung mehrmals vor- und rückwärts laufen (▲ - ▼). Papierstaub und Partikel werden gelöst.

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung

oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 1,9 3,9 5,8 4 x 25
Sicherheitsstufe DIN 32757 – 1 3 2 2 3
Schnittleistung* (Blatt) DIN A4 70 g/m 2 80 2	8 - 95 - 7	13-1510-12	16-18g/10-15	6 - 73 - 5
Gewicht	6,3 kg			6,8 kg
Arbeitsbreite	225 mm
Schnittgeschwindigkeit	60 mm/s
Anschluss	230 V, 50 Hz
Leistung bei max. Blattzahl	150 W
Betriebsart	Kurzzeitbetrieb
Betriebszeit	2 min
Ruhezeit	15 min
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +40°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	365 x 273 x 500
Volumen des Auffangbehälters	25 l
Schallpegel (Leerlauf)	60 dB (A)

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend bezeichnete Maschine

Aktenvernichter HSM Classic 102.2 / Primo 1200

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Spezifikationen:

• EN 13857:2008

• EN 55014-1:2006

• EN 55014-2:1997 + A1:2001

• EN 61000-3-2:2006

• EN 61000-3-3:2008

• EN 60950-1:2006 +A11:2009

Frickingen, 01.03.2010

Rolf Gasteier - Technischer Leiter

deutsch

Frickingen, 01.03.2010

Frickingen, 01.03.2010

Frickingen, 01.03.2010

Frickingen, 01.03.2010

Rolf Gasteier - Gerente Técnico

español

Frickingen, 01.03.2010

Rolf Gasteier - Director técnico

português

Frickingen, 01.03.2010

Rolf Gasteier - Technisch leider

nederlands

Frickingen, 01.03.2010

Rolf Gasteier - Teknisk leder

dansk

Frickingen, 01.03.2010

Rolf Gasteier - Teknisk chef

svenska

Frickingen, 01.03.2010

Frickingen, 01.03.2010

Rolf Gasteier - teknisk leder

norsk

Frickingen, 01.03.2010
