BEDIENUNGSANLEITUNG K 2160 TST KRANZLE
General rules
Kränzle 2160 TS / TS T: 11 l/min
Kränzle 2195 TS / TS T: 8 l/min
Kränzle 2175 TS / TS T: 12 l/min
Kränzle 2160 TS / TS T,
Kränzle 2195 TS / TS T,
Kränzle 2175 TS / TS T,
Manfred Bauer, Fa. Josef Kränzle
Rudolf-Diesel-Str. 20, 89257 Illertissen
Nominal flow
K 2160 TS / TS T: 660 l/h
K 2195 TS / TS T: 480 l/h
K 2175 TS / TS T: 720 l/h
Kränzle 2160 TS / TS T: 87 dB (A)
Kränzle 2195 TS / TS T: 87 dB (A)
Kränzle 2175 TS / TS T: 89 dB (A)
Kränzle 2160 TS / TS T: 89 dB (A)
Kränzle 2195 TS / TS T: 89 dB (A)
Kränzle 2175 TS / TS T: 91 dB (A)
Bielefeld, 03.09.2012
(Managing director)
Guarantee
| 1 Motor-Pumpen-Einheit mit Elektrik | ||
| K 2160 TS 1 48.060 | ||
| K 2160 TS T 1 48.061 | ||
| K 2195 TS 1 48.062 | ||
| K 2195 TS T 1 48.063 | ||
| K 2175 TS 1 48.064 | ||
| K 2175 TS T 1 48.065 | ||
| 1.1 Motor-Pumpen-Einheit ohne Elektrik | ||
| K 2160 TS 1 48.060 1 | ||
| K 2160 TS T 1 48.061 1 | ||
| K 2195 TS 1 48.062 1 | ||
| K 2195 TS T 1 48.063 1 | ||
| K 2175 TS 1 48.064 1 | ||
| K 2175 TS T 1 48.065 1 | ||
| 2 Fahrgestell 1 48.000 | ||
| 3 Versteifungsblech 1 48.010 | ||
| 4 Schraube 6,0 x 30 6 43.423 | ||
| 5 Schraube M 8 x 12 4 40.122 | ||
| 6 Achshalter 1 48.003 | ||
| 7 Schraube M 6 x 40 2 48.012 | ||
| 8 Standfuß links + rechts 1 48.005 | ||
| 10 Käfigmutter M6 2 48.011 | ||
| 11 Schraube 5,0 x 30 2 43.418 | ||
| 12 Rad d210mm | 2 44.538 | |
| 13 Scheibe 40 x 6 x 1,5 (Stahl) | 2 45.216 7 | |
| 14 Kunststoffsenkschraube 5,0 x 20 | 2 45.421 1 | |
| 15 Radkappe | 2 46.011 | |
| 16 Gummipuffer 20 x 25 | 2 48.013 | |
| 17.1 Frontplatte „K 2160 TS“ | 1 48.002 1 | |
| 17.2 Frontplatte „K 2160 TS T“ | 1 48.002 2 | |
| 17.3 Frontplatte „K 2195 TS“ | 1 48.002 3 | |
| 17.4 Frontplatte „K 2195 TS T“ | 1 48.002 4 | |
| 17.5 Frontplatte „K 2175 TS“ | 1 48.002 5 | |
| 17.6 Frontplatte „K 2175 TS T“ | 1 48.002 6 | |
| 18 Knickschutz | 1 48.004 | |
| 19 Schraube 5,0 x 14 2 43.426 | ||
| 28 O-Ring 9,3 x 2,4 | 2 13.273 | |
| 29 Hochdruckschlauch NW 6 10 m (TS-Geräte) | 1 43.416 | |

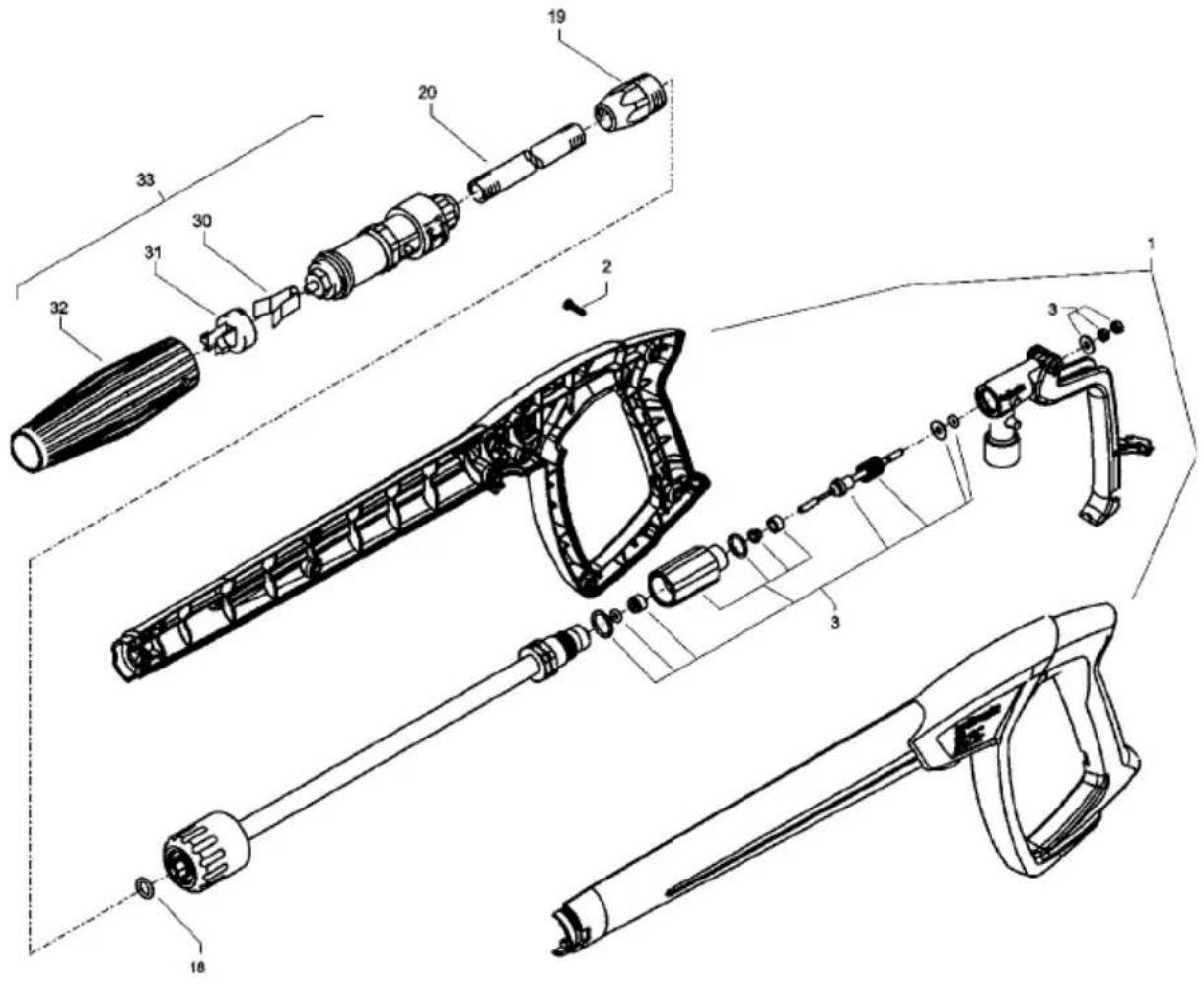

| 30 Pistole M2000 | 1 12.480 | |
| 31.1 Vario-Jet 03 mit Lanze 500 mm für K 2195 TS / TST | 1 41.156 8-03 | |
| 31.2 Vario-Jet 042 mit Lanze 500 mm für K 2160 TS / TST + K 2175 TS / TST | 1 41.156 8-042 | |
| 32.1 Schmutz-Killer 03 mit Lanze 500 mm für K 2195 TS / TST | 1 41.570-03 | |
| 32.2 Schmutz-Killer 042 mit Lanze 500 mm für K 2160 TS / TST + K 2175 TS / TST | 1 41.570-042 | |
32
Spare parts list
Kränzle 2160 / 2175
| 1 Ventilgehäuse 1 42.160 3 | ||
| 2 Ventilstopfen 5 41.714 | ||
| 2.1 Ventilstopfen mit R1/4" IG 1 42.102 | ||
| 3 Dichtstopfen M 10 x 1 1 43.043 | ||
| 4 Ventile (grün) für APG-Pumpe | 6 41.715 1 | |
| 5 O-Ring 16 x 2 | 6 13.150 | |
| 6 O-Ring 15 x 2 | 6 41.716 | |
| 7 Dichtstopfen R1/4" mit Bund | 1 42.103 | |
| 8 Ausgangsteil (TST) | 1 40.522 | |
| 8.1 Ausgangsteil (TS) | 1 40.522 2 | |
| 9 Dichtstopfen M 8 x 1 | 2 13.158 | |
| 10 O-Ring 18 x 2 | 1 43.446 | |
| 11 Aluminium - Dichtring | 3 13.275 | |
| 12 Verschraubung Ermeto R1/4" x 8 | 1 41.042 | |
| 13 O-Ring 11 x 1,5 | 1 12.256 | |
| 14 Edelstahlsitz ∅ 7 | 1 14.118 | |
| 15 Sprengring | 1 12.258 | |
| 16 Edelstahlkugel ∅10 | 1 12.122 | |
| 17 Rückschlagfeder „K“ | 1 14.120 1 | |
| 27 Druckring | 3 41.018 | |
| 28 Manschette 18 x 26 x 4/2 | 3 41.013 | |
| 28.1 Gewebemanschette 18 x 26 x 4/2 | 3 41.013 1 | |
| 29 Backring 18 x 26 | 6 41.014 | |
| 30 O-Ring 28,3 x 1,78 | 3 40.026 | |
| 31 Leckagering 18 mm | 3 41.066 | |
| 32 Zwischenring 18 mm | 3 41.015 2 | |
| 33 Verschlussstopfen R3/8" | 1 14.113 | |
| 34 Kupferring 17 x 22 x 1,5 | 1 40.019 | |
| 37 Verschlussschraube M10x1 | 1 13.385 | |
| 38 O-Ring 6x1,5 | 2 13.386 | |
| 39 Saugzapfen Schlauchanschluss | 1 13.236 | |
| 40 Edelstahlkugel 5,5 mm | 1 13.238 | |
| 41 Edelstahlfeder | 1 13.239 | |
| 42 Kupferring 14 x 20 x 1,5 | 1 42.104 | |
| 43 Innensechskantschraube M 8 x 30 | 2 41.036 1 | |
| 44 Innensechskantschraube M 8 x 55 | 2 41.017 1 | |
| 46 Sauganschluß | 1 41.016 | |
| 47 Wasserfilter | 1 41.046 2 | |
| 48 Gummi Dichtring | 1 41.047 1 | |
| 49 Steckkupplung | 1 41.047 4 | |
| 50 O-Ring | 1 41.047 3 | |
Reparatur-Sätze:
| Reparatursatz Manschetten 18 mm | 41.049 1 |
| bestehend aus je | |
| 3 x Pos. 27, 3 x Pos. 28; 3 x Pos. 28.1; 6 x Pos. 29; 3 x Pos. 30 | |
Reparatursatz Ventile für APG-Pumpe 41.748 1
| bestehend aus je 6 x Pos. 4; 6 x Pos. 5; 6 x Pos. 6 |
34
Spare parts list
Kränzle 2195
| 1 Ventilgehäuse 1 42.163 3 | ||
| 2 Ventilstopfen 5 41.714 | ||
| 2.1 Ventilstopfen mit R1/4" IG 1 42.102 | ||
| 3 Dichtstopfen M 10 x 1 1 43.043 | ||
| 4 Ventile (grün) für APG-Pumpe | 6 41.715 1 | |
| 5 O-Ring 16 x 2 | 6 13.150 | |
| 6 O-Ring 15 x 2 | 6 41.716 | |
| 7 Dichtstopfen R1/4" mit Bund | 1 42.103 | |
| 8 Ausgangsteil (TST) | 1 40.522 | |
| 8.1 Ausgangsteil (TS) | 1 40.522 2 | |
| 9 Dichtstopfen M 8 x 1 | 2 13.158 | |
| 10 O-Ring 18 x 2 | 1 43.446 | |
| 11 Aluminium - Dichtring | 3 13.275 | |
| 12 Verschraubung Ermeto R1/4" x 8 | 1 41.042 | |
| 13 O-Ring 11 x 1,5 | 1 12.256 | |
| 14 Edelstahlsitz ∅ 7 | 1 14.118 | |
| 15 Sprengring | 1 13.147 | |
| 15 Edelstahlkugel ∅10 | 1 12.122 | |
| 17 Rückschlagfeder „K“ | 1 14.120 1 | |
| 27 Stützring rot 15mm | 3 42.913 | |
| 28 Manschette weich 15mm | 3 42.902 | |
| 28.1 Manschette Gewebe 15mm | 3 42.902 1 | |
| 29 Backring 15 x 24 | 6 42.903 | |
| 30 O-Ring 28,3 x 1,78 | 3 40.026 | |
| 31 Leckagering 15 mm | 3 42.905 | |
| 32 Zwischenring 15 mm | 3 42.904 1 | |
| 33 Verschlussstopfen R3/8" | 1 14.113 | |
| 34 Kupferring 17 x 22 x 1,5 | 1 40.019 | |
| 37 Verschlussschraube M10x1 | 1 13.385 | |
| 38 O-Ring 6x1,5 | 2 13.386 | |
| 39 Saugzapfen Schlauchanschluss | 1 13.236 | |
| 40 Edelstahlkugel 5,5 mm | 1 13.238 | |
| 41 Edelstahlfeder | 1 13.239 | |
| 42 Kupferring 14 x 20 x 1,5 | 1 42.104 | |
| 43 Innensechskantschraube M 8 x 30 | 2 41.036 1 | |
| 44 Innensechskantschraube M 8 x 55 | 2 41.017 1 | |
| 46 Sauganschluss | 1 41.016 | |
| 47 Wasserfilter | 1 41.046 2 | |
| 48 Gummi Dichtring | 1 41.047 1 | |
| 49 Steckkupplung | 1 41.047 4 | |
| 50 O-Ring | 1 41.047 3 | |
Reparatur-Sätze:
| Reparatursatz Manschetten 15 mm | 42.911 |
| bestehend aus je | |
| 3 x Pos. 27; 3 x Pos. 28; 3 x Pos. 28.1; 6 x Pos. 29; 3 x Pos. 30 | |
Reparatursatz Ventile für APG-Pumpe 41.748 1
| bestehend aus je 6 x Pos. 4; 6 x Pos. 5; 6 x Pos. 6 |
36

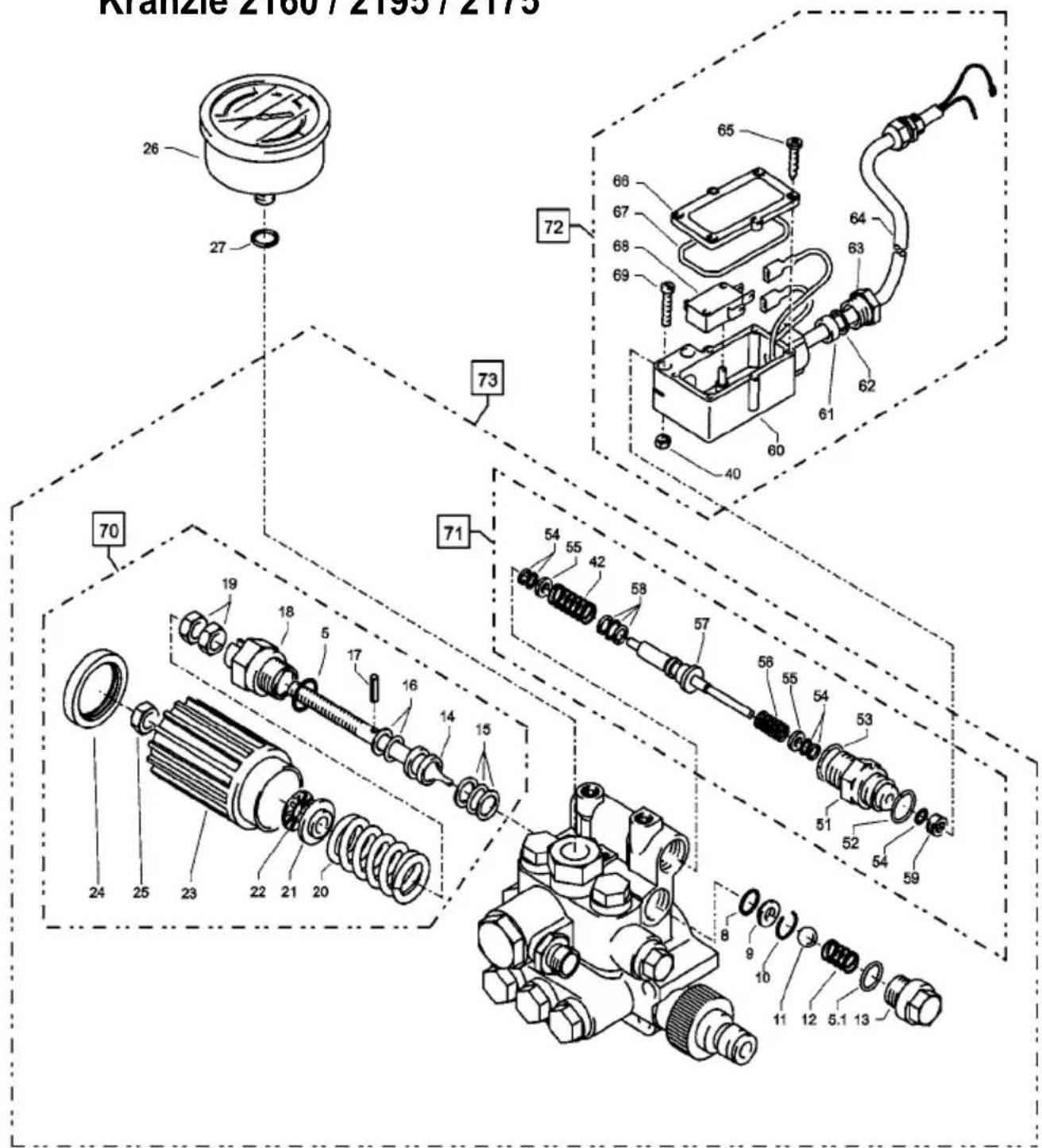

Spare parts list
Kränzle 2160 / 2195 / 2175
71 Rep.- Satz Druckschaltermechanik 15.009 3
72 Druckschalter kpl. 41.300 6
73.1 Ventilgehäuse kpl. ohne Manometer (K2160 TS, K2175 TS) 48.050
73.2 Ventilgehäuse kpl. ohne Manometer (K2160 TST, K2175 TST) 48.050 1
73.3 Ventilgehäuse kpl. ohne Manometer (K2195 TS) 48.051
73.4 Ventilgehäuse kpl. ohne Manometer (K2195 TST) 48.051 1
| 5 O-Ring 16 x 2 1 13.150 | ||
| 5.1 O-Ring 13,94 x 2,62 1 42.167 | ||
| 8 O-Ring 11 x 1,44 1 12.256 | ||
| 9 Edelstahlsitz 1 14.118 | ||
| 10 Sicherungsring 1 13.147 | ||
| 11 Edelstahlkugel | 1 | 13.148 |
| 12 Edelstahlfeder | 1 | 14.119 |
| 13 Verschlussschraube 1 14.113 | ||
| 14 Steuerkolben | 1 | 14.134 |
| 15 Parbaks 16 mm | 1 | 13.159 |
| 16 Parbaks 8 mm | 1 | 14.123 |
| 17 Spanstift | 1 | 14.148 |
| 18 Kolbenführung spezial | 1 | 42.105 |
| 19 Kontermutter M 8 x 1 | 2 | 14.144 |
| 20 Ventilfeder schwarz | 1 | 14.125 |
| 21 Federdruckscheibe | 1 | 14.126 |
| 22 Nadellager | 1 | 14.146 |
| 23 Handrad AM-Pumpe | 1 | 40.457 |
| 24 Kappe Handrad AM-Pumpe | 1 | 40.458 |
| 25 Elastic-Stop-Mutter M 8 x 1 | 1 | 14.152 |
| 26 Manometer 0-250 Bar | 1 | 15.039 |
| 27 Aluminium-Dichtring | 2 | 13.275 |
| 40 Sechskant - Mutter M 4 | 2 | 12.138 |
| 42 Druckfeder 1 x 8,6 x 30 | 1 | 40.520 |
| 50 O-Ring 3,3 x 2,4 | 1 | 12.136 |
| 51 Führungsteil Steuerstößel | 1 | 15.009 1 |
| 52 O-Ring 13 x 2,6 | 1 | 15.017 |
| 53 O-Ring 14 x 2 1 43.445 | ||
| 54 Parbaks 4mm 2 12.136 2 | ||
| 55 Stützscheibe | 2 | 15.015 1 |
| 56 Edelstahlfeder | 1 | 15.016 |
| 57 Steuerstößel | 1 | 15.010 2 |
| 58 Parbaks 7mm 1 15.013 | ||
| 59 Stopfen M 10 x 1 (durchgebohrt) | 1 | 13.385 1 |
| 60 Gehäuse Elektroschalter | 1 | 15.007 |
| 61 Gummimanschette PG 9 | 1 | 15.020 |
| 62 Scheibe PG 9 1 15.021 | ||
| 63 Verschraubung PG 9 | 1 | 15.022 |
| 64 Kabel 2x 1,5 mm^2 | 1 | 15.019 1 |
| 65 Blechschraube 2,8 x 16 | 6 | 15.024 |
| 66 Deckel Elektroschalter | 1 | 15.008 |
| 67 O-Ring 44 x 2,5 | 1 | 15.023 |
| 68 Mikroschalter | 1 | 15.018 |
| 69 Zylinderschraube M 4 x 22 | 2 | 15.025 |
38
Spare parts list
Kränzle 2160 / 2195 / 2175
| 1 Ölgehäuse für AP mit Deckel und Dichtung 1 46.530 2 | |
| 3 Rotor mit Motorwelle 1 43.316 | |
| 4 Passfeder 6 x 6 x 20 1 41.483 1 | |
| 5 Motor-Lager B-Seite 6205 - 2Z 1 43.317 | |
| 6 Motor-Lager Schulterlager 7304 1 41.027 | |
| 8 Öldichtung 25 x 35 x 7 1 41.024 | |
| 9 Lüfterrad BG 90 1 43.319 | |
| 10 Lüfterhaube BG 90 | 1 43.320 |
| 11 Flachdichtung | 1 43.030 |
| 12 Innensechskantschraube M 6 x 30 | 4 43.037 |
| 13 Schelle für Lüfterrad mit Schrauben | 1 43.454 |
| 15 Schraube M 4 x 12 | 10 41.489 |
| 16 Erdungsschraube kpl. | 1 43.038 |
| 20 Schaltkasten | 1 48.001 |
| 21 Deckel für Schaltkasten | 1 44.512 1 |
| 22 Klemmrahmen mit Schalterabdichtung | 1 43.453 |
| 23 Blechschraube 3,5 x 9,5 | 2 41.088 |
| 24 Dichtung für Deckel | 1 44.522 |
| 25 Schraube 5,0 x 20 | 4 43.018 |
| 27 Kabelverschraubung PG 13,5 | 1 40.539 |
| 28 Gegenmutter für PG 13,5 | 1 44.253 |
| 29 Kabelverschraubung PG 11 | 1 41.419 |
| 30 Gegenmutter für PG 11 | 1 44.521 |
| 31 Lüsterklemme 3-polig | 1 43.326 |
| 32 Schraube 3,5 x 20 | 1 43.415 |

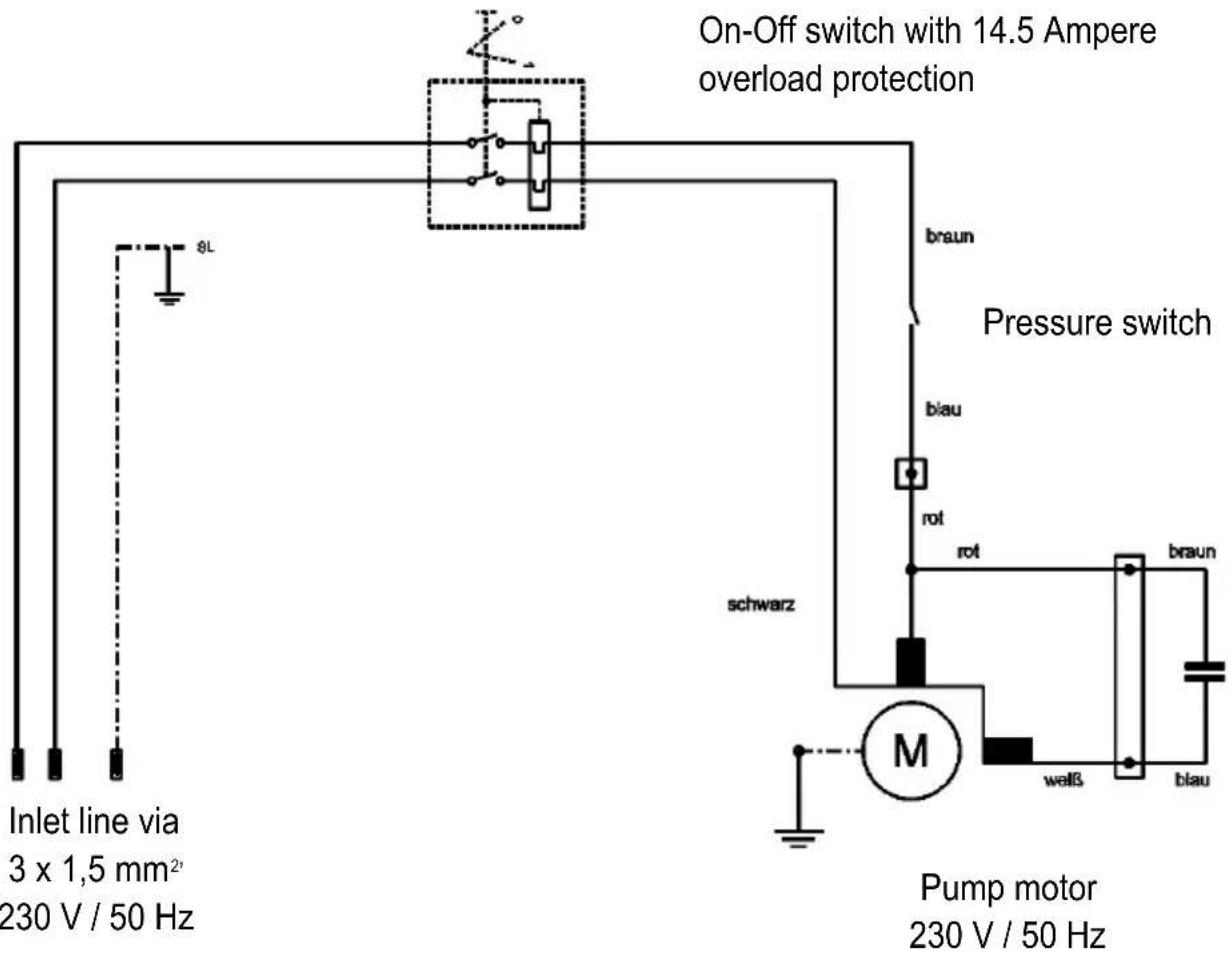

Kränzle 2160 TS / TST, 2195 TS / TST:
| 2.1 | Motorgehäuse mit Stator Wechselstrom | 1 43.826 |
| 14.1 | Kabel mit Stecker (Schuko) | 1 41.092 |
| 18 | Kondensator 70 μF | 1 43.322 |
| 26.1 | Schalter mit 14,5 A | 1 41.111 6 |
| 40.1 | Schaltkasten Wechselstrom kpl. Pos. 18 – 32 | 48.052 |
| 41.1 | Motor Wechselstrom kpl. ohne Schalter Pos. 1 - 16 | 48.054 |

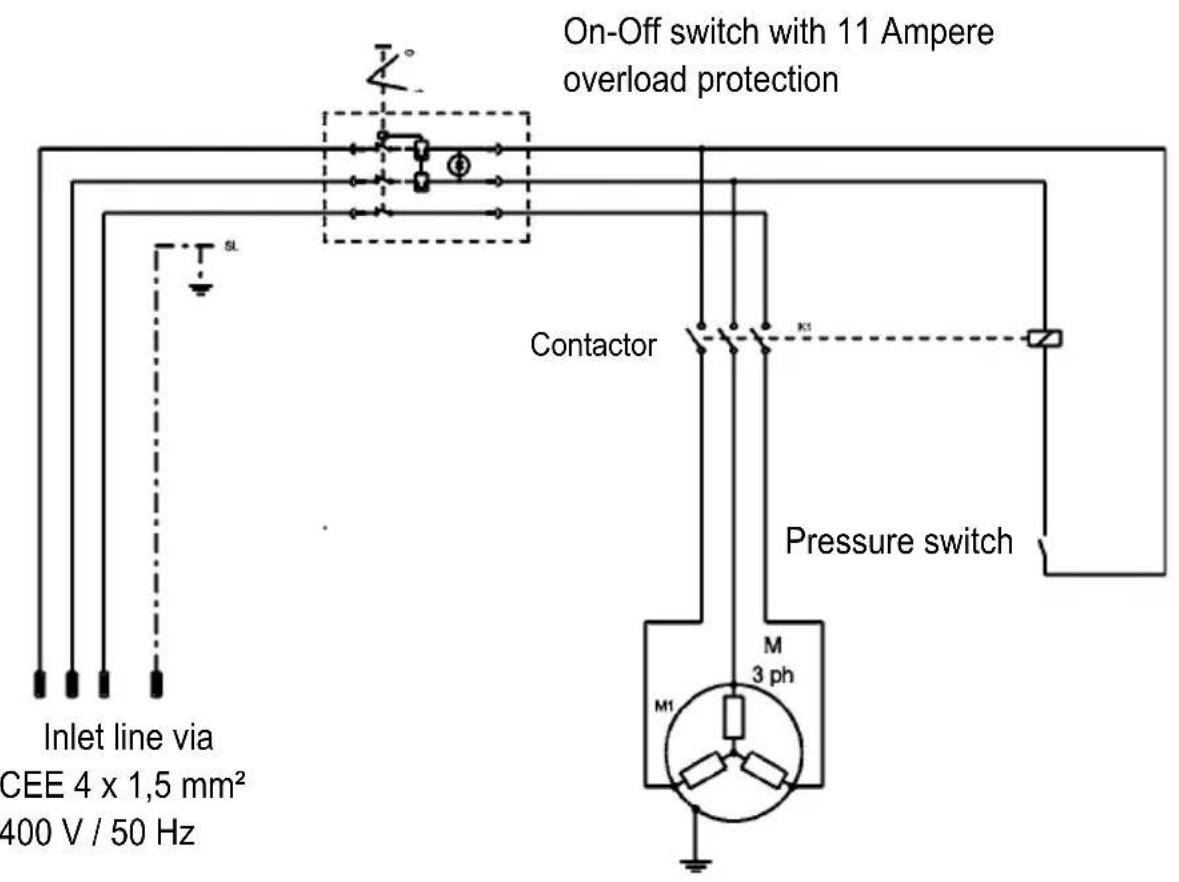

Kränzle 2175 TS / TST:
| 2.2 | Motorgehäuse mit Stator Drehstrom | 1 43.827 |
| 14.2 | Kabel mit Stecker (CE-KON) | 1 43.828 |
| 26.2 | Schalter mit 8 A | 1 41.751 |
| 33 | Schütz 3x400V 50/60 Hz | 1 48.016 |
| 34 | Schraube 3,9 x 13 | 3 41.078 |
| 40.2 | Schaltkasten Drehstrom kpl. Pos. 20 – 34 | 48.053 |
| 41.2 | Motor Drehstrom kpl. ohne Schalter Pos. 1 - 16 | 48.055 |

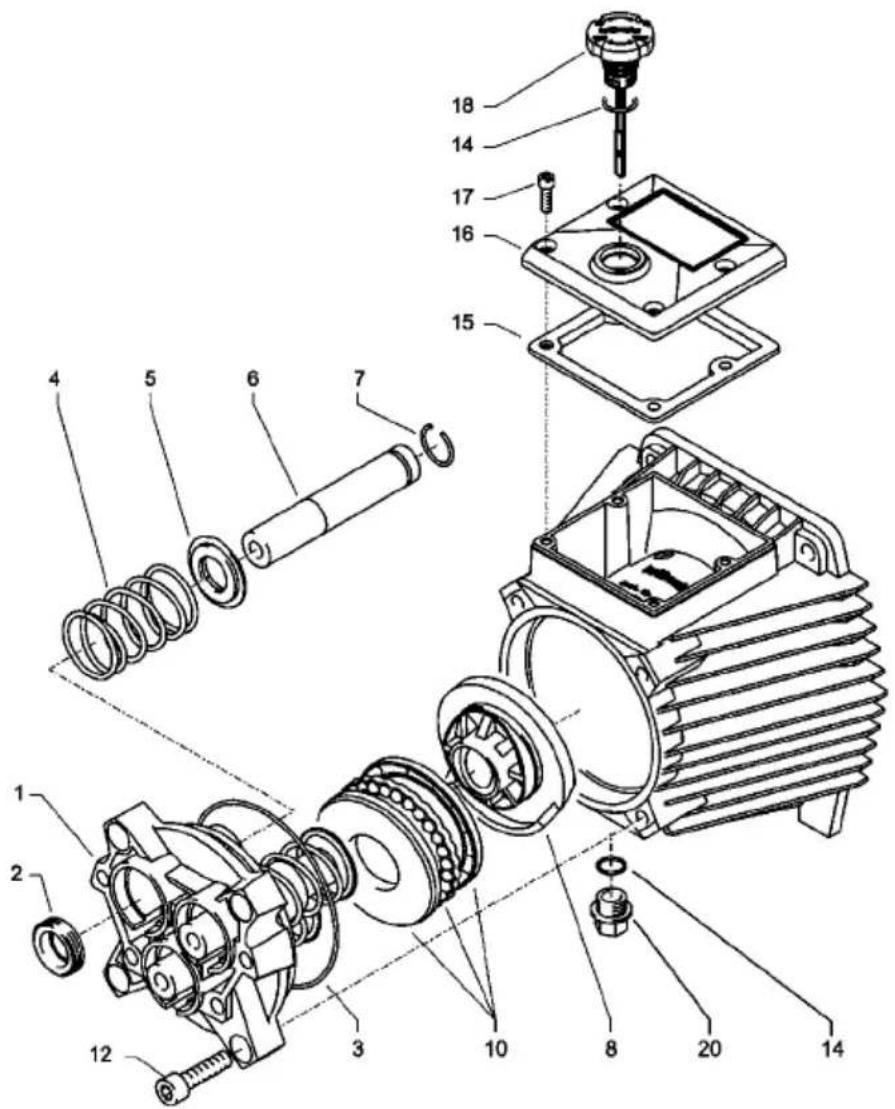

Transmission
| 1 Gehäuseplatte für 18 mm Plunger 1 41.020 2 | ||
| 2 Öldichtung 18 x 28 x 7 3 41.031 | ||
| 3 O-Ring Viton 88 x 2 1 41.021 1 | ||
| 4 Plungerfeder 3 41.033 | ||
| 5 Federdruckscheibe 18 mm 3 41.034 | ||
| 6 Plunger 18 mm 3 41.032 1 | ||
| 7 Sprengring 18 mm 3 41.035 | ||
| 8 Taumelscheibe 12,0° (K2160 TS / TST) | 1 41.028-12,0 | |
| 8.1 | Taumelscheibe 13,0° (K2175 TS / TST) | 1 41.028-13,0 |
| 10 | Axial-Rillenkugellager 3-teilig | 1 43.486 |
| 12 | Innensechskantschraube M 8 x 30 | 4 41.036 1 |
| 14 | O-Ring 14 x 2 | 2 43.445 |
| 15 | Dichtung für Deckel | 1 46.531 |
| 16 | Deckel für Ölgehäuse | 1 46.532 |
| 17 | Schraube M5x12 | 4 41.019 4 |
| 18 | Ölverschlussschraube mit Messstab | 1 48.017 |
| 20 | Ölablassstopfen M18x1,5 mit Magnet | 1 48.020 |
Transmission
| 1 Gehäuseplatte für 15 mm Plunger 1 42.906 | ||
| 2 Öldichtung 15 x 24 x 7 3 42.907 | ||
| 3 O-Ring Viton 88 x 2 1 41.021 1 | ||
| 4 Plungerfeder 3 41.033 | ||
| 5 Federdruckscheibe 15 mm 3 42.909 | ||
| 6 Plunger 15 mm 3 42.908 | ||
| 7 Sprengring 15 mm 3 42.910 | ||
| 8 Taumelscheibe 14.1° (K2195 TS / TST) | 1 41.028-14,1 | |
| 10 | Axial-Rillenkugellager 3-teilig | 1 43.486 |
| 12 | Innensechskantschraube M 8 x 30 | 4 41.036 1 |
| 14 | O-Ring 14 x 2 | 2 43.445 |
| 15 | Dichtung für Deckel | 1 46.531 |
| 16 | Deckel für Ölgehäuse | 1 46.532 |
| 17 | Schraube M5x12 | 4 41.019 4 |
| 18 | Ölverschlussschraube mit Messstab | 1 48.017 |
| 20 | Ölablassstopfen M18x1,5 mit Magnet | 1 48.020 |
42
Spare parts list
Kränzle 2160 / 2195 / 2175
| 1 | Seitenschale 2 48.101 | |
| 2 | Trommelteil 1 48.102 | |
| 3 | Knickschutz 1 40.162 | |
| 4 | Kunststoffschraube 5,0 x 20 5 43.018 | |
| 5 | Antriebswelle 1 48.104 1 | |
| 7 | Lagerklotz links 1 43.810 | |
| 8 | Schraube 6,0 x 30 | 4 43.423 |
| 9 | Lagerklotz rechts | 1 43.811 |
| 10 | Verbindungsrohr | 1 48.014 |
| 11 | Wasser-Eingangsteil | 1 48.103 |
| 12 | O-Ring 6 x 0,8 | 2 40.177 |
| 13 | Handkurbel | 1 48.108 |
| 14 | Schraube M 5 x 14 | 1 40.536 |
| 15 | Scheibe 5,3 | 1 50.152 |
| 16 | Wellensicherungsring 22 mm | 2 40.117 |
| 17 | O-Ring 9,3 x 2,4 | 1 13.273 |
| 18 | Dichtsatz | 1 13.410 1 |
| 19 | Saugzapfen Schlauchanschluss | 1 13.236 |
| 20 | Edelstahlkugel 5,5 mm | 1 13.238 |
| 21 | Edelstahlfeder | 1 13.239 |
| 22 | Eingangsinjektror | 1 40.317 |
| 23 | O-Ring 10 x 2 | 1 43.068 |
| 24 | O-Ring 6,68 x 1,78 | 1 40.585 |
| 25 | Hochdruckschlauch 15m NW6 | 1 48.015 |
| 26 | Chemikaliensaugschlauch mit Filter | 1 15.038 |
| 30 | Schlauchtrommel kpl., ohne HD-Schlauch | 48.100 |
44
Gun with lance
| 1 | Pistolenschale re+li 1 12.450 | |
| 2 | Schraube 3,5 x 14 10 44.525 | |
| 3 | Reparatursatz M2000 12.454 | |
| 18 | O-Ring 9,3 x 2,4 1 13.273 | |
| 19 | ST 30-Nippel M 22 x 1,5 AG / M 12 x 1 | 1 13.363 |
| 20 | Rohr 500 lang, bds. M12 x 1 | 1 41.527 1 |
| 30 | Klemmstück | 1 41.155 2 |
| 31 | Halterung für Klemmstück | 1 41.155 4 |
| 32 | Kunstoffhülle | 1 41.155 1 |
| 33 | Vario-Jet 03 (K 2195) | 1 41.155 9 |
| 33.1 | Vario-Jet 042 (K 2160, K 2175) | 1 41.155 6 |
| M2000-Pistole kpl. | 12.480 | |
| Lanze kpl. mit Vario-Jet 03 (K 2195) | 41.156 8-03 | |
| Lanze kpl. mit Vario-Jet 042 (K 2160, K 2175) | 41.156 8-042 | |
| 1 Sprühkörper 1 41.520 | ||
| 2 O-Ring 6,88 x 1,68 1 41.521 | ||
| 3 Düsensitz 1 41.522 | ||
| 4 Düse 03 1 41.523 4 | ||
| 4.1 Düse 042 1 41.523 | ||
| 5 Stabilisator 1 41.524 | ||
| 6 O-Ring 1 40.016 1 | ||
| 7 Sprühstopfen 1 41.526 | ||
| 8 Rohr 500 mm 2x M 12 x 1 1 41.527 1 | ||
| 9 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 1 13.363 | ||
| 11 Kappe vorn für Schmutzkiller | 1 41.528 1 | |
| 12 Kappe hinten für Schmutzkiller 03 | 1 41.542 1 | |
| 12.1 Kappe hinten für Schmutzkiller 042 | 1 41.540 2 | |
| Rep.-Satz Schmutzkiller 03 | 41.096 1 |
| Rep.-Satz Schmutzkiller 042 | 41.097 |
| bestehend aus je 1x 2; 3; 4; 5 |
| Schmutzkiller 03 kpl. mit Lanze | 41.570-03 |
| Schmutzkiller 042 kpl. mit Lanze | 41.570-042 |
46
Wiring diagram Kränzle 2160 / 2195, 230 V, 50 Hz
I. Kränzle GmbH
Elpke 97
D - 33605 Bielefeld
