BEDIENUNGSANLEITUNG LVL 12-67 SCHOLTES

Positionierung und Nivellierung

Wasser- und Elektroanschlüsse

Technische Daten

Beschreibung Ihres Geschirrspülers, 28

Geräteansicht

Bedienblende

Beschickung der Körbe, 29

Unterkorb

Besteckkorb

Oberkorb

LVL 12-67

Start und Inbetriebnahme, 30-31

So starten Sie Ihren Geschirrspüler

Einfüllen des Spülmittels

Spüloptionen

Demo-Modus*

Kindersicherung

Spülprogramme, 32

Programmtabelle

Klarspüler und Regeneriersalz, 33

Einfüllen des Klarspülers

Einfüllen des Regeneriersalzes

Reinigung und Pflege, 34

Abstellen der Wasser- und Stromversorgung

Reinigung des Geschirrspülers

Vermeidung von Geruchsbildung

Reinigung der Sprüharme

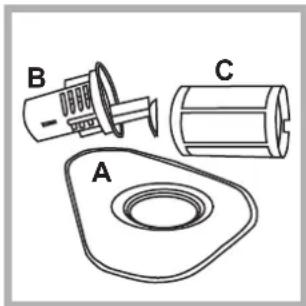

Reinigung der Filtersiebe

Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln und Hinweise, 35

Allgemeine Sicherheit

Entsorgung von Elektroaltgeräten

Energie sparen und Umwelt schonen

Störungen und Abhilfe, 36

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

! Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.
2. Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden* (siehe Montageanleitung).
3. Stellen Sie den Geschirrspüler auf einem ebenen und festen Boden auf. Gleichen Sie eventuelle Unebenheiten durch Anziehen oder Lösen der Stellfüße aus, bis das Gerät eben steht (eine Neigung von 2 Grad darf nicht überschritten werden). Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.
4. Regulieren Sie die Höhe der hinteren Stellfüße von vorne*: Schrauben Sie die sich im unteren Teil des Geschirrspülers befindlichen Schrauben mit einem Schraubenzieher heraus bzw. hinein.

Wasser- und Elektroanschlüsse

! Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur durch Fachpersonal erfolgen.
! Der Geschirrspüler darf nicht auf Rohrleitungen oder auf dem Netzkabel aufstützen. Der Wasserzulaufschlauch (A), der Wasserablaufschlauch (B) und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird (siehe Abbildung).

*Nur an einigen Modellen

A 60 12083 121168 100 148 B

Anschluss des Zulaufschlauchs

• An einen Kaltwasserhahn: Schrauben Sie den Wasserzulaufschlauch fest an einen mit 34 -Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.
• An einen Warmwasserhahn: Im Falle einer Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (siehe Kundendienst).
! Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten (siehe unten) angegebenen Werte liegen.
! Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

Schutz vor Überschwemmungen

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

• mit einem System versehen, dank dessen der Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird;
• mit einem Water Stop*-Schutzsystem ausgerüstet, d.h. er ist mit einem Wasserzulaufschlauch bestückt, der aus einem durchsichtigen Außenschlauch und einem roten Innenschlauch besteht; beide Schläuche halten einem äußerst hohen Wasserdruck stand. Bei Beschädigung des Innenschlauchs verfärbt sich der Außenschlauch leuchtend rot und leitet das Wasser, anstelle des Innenschlauchs, in den Geschirrspüler, wodurch Austreten von Wasser vermieden wird.
  ! Es ist äußerst wichtig, den Außenschlauch regelmäßig zu kontrollieren. Hat er eine leuchtend rote Farbe angenommen, muss er schnellstmöglich durch das Kundendienstpersonal ausgetauscht werden (siehe Kundendienst).

Anschluss des Ablaufschlauchs

Schließen Sie den Ablaufschlauch, ohne ihn zu krümmen, an eine Ablaufleitung mit Mindestdurchmesser von 4 cm an. Oder hängen Sie ihn in ein Becken oder eine Wanne ein; das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

Der spezielle Kunststoffbügel* erleichtert Ihnen eine optimale Anbringung. Befestigen Sie den Kunststoffbügel so an der Mauer, dass er nicht verrutscht und somit kein Wasser außerhalb des Ablaufs austritt. Der mit dem Buchstaben

A versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm vom Boden liegen (siehe Abbildung).

! Es sollten keine Verlängerungsschläuche verwendet werden.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Netzsteckdose die auf dem Typenschild (befindlich auf der Innentür) angegebene max. Leistungsaufnahme des Gerätes trägt (siehe Beschreibung Ihres Geschirrspülers);
• die Versorgungsspannung den auf dem Typenschild (auf der Innentür) vermerkten Werten entspricht;
• die Steckdose mit dem Netzstecker des Gerätes kompatibel ist. Andernfalls muss der Netzstecker seitens eines autorisierten Technikers ausgetauscht werden (siehe Kundendienst), verwenden Sie bitte keine Verlängerungen oder Vielfachstecker.

! Der Netzstecker, das Netzkabel und die Steckdose sollten bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

! Das Netzkabel muss regelmäßig kontrolliert und darf nur durch autorisierte Techniker ausgetauscht werden (siehe Kundendienst).

! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Hinweise zur ersten Inbetriebnahme

Füllen Sie nach der Installation des Gerätes und direkt vor dem ersten Spülgang den Salzbehälter ganz mit Wasser und fügen Sie ca. 2 kg Salz hinzu (siehe Klarspüler und Regeneriersalz): Es ist völlig normal, dass Wasser austritt. Es ist ebenfalls ganz normal, dass nach Einfüllen des Salzes die Kontrollleuchte der SALZ-NACHFÜLLANZEIGE* noch für einige weitere Spülgänge blinkt, oder dass auf dem Display noch für einige Spülgänge die Anzeige SALZ FEHLT eingeblendet wird.

Kondensationsschutzstreifen\*

Öffnen Sie nach dem Einbau des Geschirrspülers die Gerätetür und bringen Sie den transparenten Klebestreifen unter dem Holzbord an, um es vor eventuellem Kondenswasser zu schützen.

Technische Daten

Abmessungen	Breite 59.5 cmHöhe 82 cmTiefe 57 cm
Fassungsvermögen	12 Maßgedecke
Wasserversorgungsdruck	30 KPa ÷ 1MPa (0,3 ÷ 10 bar)4.3 psi – 145 psi
Versorgungsspannung	Siehe Typenschild
MaximaleLeistungsaufnahme	Siehe Typenschild
Schmelzsicherung	Siehe Typenschild
	Dieses Gerät entspricht folgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73(Niederspannung) und nachfolgenden Änderungen;- 89/336/EWG vom 03.05.89(elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.- 97/17/EG (Etikettierung)- 2002/96/EC

*Nur an einigen Modellen

Beschreibung Ihres

Geschirrspülers

DE

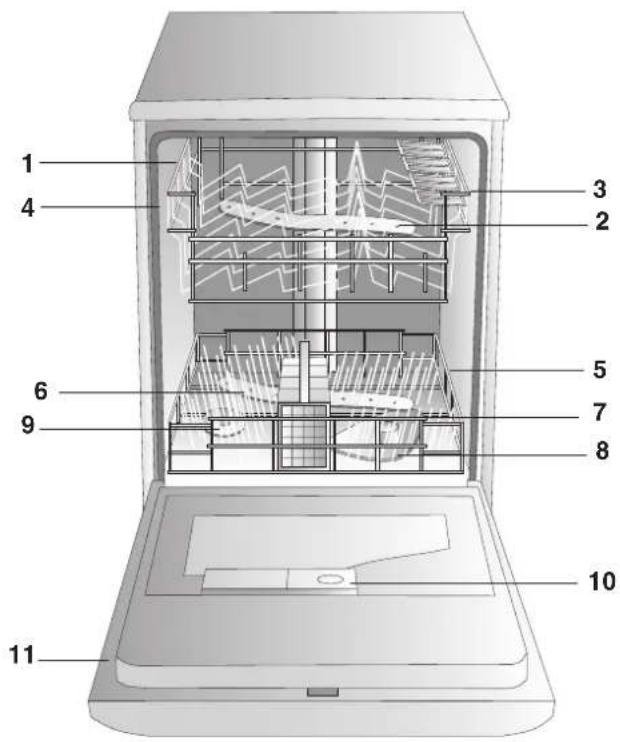

Geräteansicht

1 2 3 4 5 6 7 8 9 10 11

1. Oberkorb
2. Oberer Sprüharm
3. Hochklappbare Ablagen
4. Einstellung der Korbhöhe
5. Unterkorb
6. Unterer Sprüharm
7. Besteckkorb
8. Spülsiebe
9. Salzbehälter
10. Spülmittelkammern und Klaspülerbehälter
11. Typenschild

Bedienblende

PROGRAMMWAHL PFEIL DOWN PFEIL UP STARTZEITVORWAHL TASTENSPERRE TASTENSPERRE ON/OFF OPTIONEN DISPLAY AUSWAHL BESTÄTIGEN START/PAUSE

* Nur an einigen Modellen.

! Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von Speiserückständen, weichen Sie verkrustete Töpfe und Pfannen nur in klarem Wasser ein, entleeren Sie Gläser und Schalen von Getränkeresten.

Unterkorb

Ordnen Sie das schwerer zu reinigende Geschirr gemäß den Beschickungs-Beispielen und unter Verwendung der klappbaren Ablagen ein*.

• Servierteller und Deckel: am Rand des Geschirrkorbes.
• Töpfe, Salatschüsseln: immer umgestülpt.
• Sehr tiefe Geschirrteile: in Schrägstellung.

Zur Gewährleistung besserer Leistungen und Trocknung, ist die Oberfläche des Unterkorbes rauher konzipiert, als die des Oberkorbs.

Besteckkorb

Der Besteckkorb kann unterschiedlicher Ausführung sein, je nach Geschirrspülermodell.

! Messer und spitze Küchengegenstände sollten stets mit nach unten gerichteten Spitzen in den Besteckkorb eingeordnet werden.

eingeordnet werden.

Um den zentralen Korpus* zu teilen, ziehen Sie den Griff ab. Die beiden seitlichen Flügel* können abgenommen, und in den Ober- oder Unterkorb eingehängt werden. Die beiden gitterförmigen Teile* werden auf den Besteckkorb gesetzt, um das Besteck getrennt zu halten. Stecken Sie sie in die Schlitze mit nach unten gerichteten Griffen.

Oberkorb

Räumen Sie in diesen empfindliches und leichtes Geschirr ein, wie Gläser, Tee- und Mokkatassen, Untertassen, flache Schüsseln, Pfannen, flache, nur leicht verschmutzte Töpfe gemäß den Beschickungsbeispielen.

• Leichtes Geschirr: Ordnen Sie dieses so ein, dass es vom Wasserstrahl nicht umgeworfen werden kann.
• Tassen und Mokkatassen: auf den hochklappbaren Ablagen**.
• Lange und spitze Messer, Servierbesteck: auf den hochklappbaren Ablagen**.

Höheneinstellung des Oberkorbes

Um das Einordnen des Geschirrs zu vereinfachen, kann der Oberkorb je nach Bedarf in Hoch- oder Niedrigstellung eingeschoben werden.

Öffnen Sie den rechten und linken Arretierstift der Korbführungen und ziehen Sie den Korb heraus; schieben Sie ihn in Hoch- oder

Niedrigstellung ein; lassen Sie ihn über die Führungen nach hinten gleiten und schieben Sie hierbei auch die Vorderräder ein; schließen Sie die Arretierstifte (siehe Abbildung).

Verfügt der Korb über „Klick-Klack“-Griffe* (siehe Abbildung), dann verstellen Sie diese nach unten oder oben, um die Höhe einzustellen.

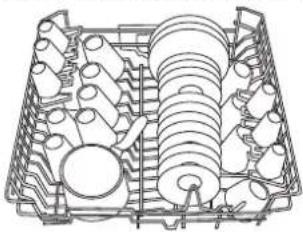

Beschickungsbeispiele für den Oberkorb

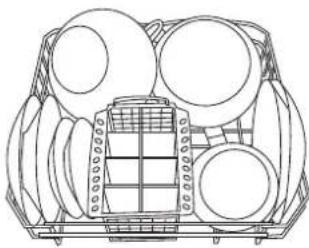

Beschickungsbeispiele für den Unterkorb

Hochklappbare Ablagen Just you \*\*

Auf diesen besonderen Ablagen können Tassen und Espressotassen untergebracht werden. Löffel, Gabeln und Messer werden in die entsprechenden Schlitze gesteckt. Kelchgläser können an ihren Stielen in die Schlitze

eingehängt werden.

Nicht geschirrspülergeeignetes Geschirr

• Gegenstände aus Holz, mit Holzgriffen, aus Horn, oder mit geleimten Teilen.
• Gegenstände aus Aluminium, Kupfer, Messing, Zinn.
• Nicht hitzefestes Geschirr aus Kunststoff.
• Antikes, oder handbemaltes Porzellan.
• Antike Silberwaren. Nicht antike Silberwaren dagegen können im Geschirrspüler gespült werden. Stellen Sie ein sanftes Programm ein, und vermeiden Sie den Kontakt mit anderem Metall.

! Achten Sie beim Kauf von Geschirr und Besteck darauf, dass es spülmaschinenfest ist.

* Nur an einigen Modellen.
** In unterschiedlicher Anzahl und Platzierung.

Erste Inbetriebnahme

Sprachauswahl

Drücken Sie die ON/OFF-Taste. Sie vernehmen ein kurzes Tonsignal. Auf dem Display wird die Liste der verfügbaren Sprachen angezeigt.

Wählen Sie über die Pfeile DOWN/UP die gewünschte Sprache aus und drücken Sie OK, um die Wahl zu bestätigen.

Von nun an zeigt der Geschirrspüler bei jeder Inbetriebnahme stets die Programmliste an.

Es ist möglich, die Sprache auch nach der ersten Inbetriebnahme wieder zu ändern; drücken Sie hierzu dreimal auf P.

Nach Auswahl der Sprache können die AKUST. SIGNALE aktiviert oder deaktiviert werden. Drücken Sie auf OK (ja) oder OK (nein), um die Wahl zu bestätigen.

Wählen und bestätigen Sie die Einstellung AUSGANG, oder drücken Sie auf P, erhalten Sie einen direkten Zugriff auf die Spülprogramm-Liste.

Einfüllen des Spülmittels

Ein gutes Spülergebnis hängt auch von einer korrekten Spülmitteldosierung gemäß der Angabe der Herstellerfirma ab. Eine zu hohe Dosierung ist nicht gleichzusetzen mit einem besseren Spülergebnis, man belastet dadurch nur die Umwelt.

! Die besten Spül- und Trockenergebnisse erhalten Sie nur durch Einsatz von Spülmitteln in Pulverform, flüssigen Klarspülern und Salz.

Kammer A: Kaprolmette für den Hauptspülgang

Kammer B: Kapülmette für den Vorspülgang

D A B C

1. Öffnen Sie den Deckel C und drücken Sie die Taste D.

2. Hinsichtlich der Dosierung verweisen wir auf die Programmtabelle:

- Spülpulver: Kammern A und B.

- Spültabs: Kammer A und Geräteboden; erfordert das Spülprogramm 1 Tab, geben Sie diesen in

Kammer A und schließen

den Deckel. Erfordert es dagegen 2 Tabs, dann geben Sie den zweiten Tab auf den Geräteboden.

1. Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

So starten Sie Ihren Geschirrspüler

1. Öffnen Sie den Wasserhahn.

2. Öffnen Sie die Gerätetür und befüllen Sie die Geschirrkörbe (siehe Beschickungsbeispiele).

3. Füllen Sie das Spülmittel ein (wie nebenstehend veranschaulicht) und schließen Sie die Gerätetür.

4. Drücken Sie die ON/OFF-Taste, das Display leuchtet auf und die Liste der Spülprogramme wird angezeigt.

5. Wählen Sie über die Pfeile DOWN/UP das für den Geschirrtyp und den Verschmutzungsgrad geeignete Spülprogramm aus (siehe Programmtabelle).

6. Drücken Sie OK zur Bestätigung der Wahl.

7. Soll keine bestimmte Spüloption eingestellt werden (siehe Spüloptionen*) drücken Sie die Taste START/PAUSE. Ein kurzer Bip-Ton, gefolgt von einem langen Tonsignal, signalisiert den Start des Spülprogramms. Auf dem Display werden vier Rechtecke angezeigt. Die vollen Rechtecke zeigen an, welche Spülphasen in diesem Spülgang ausgeführt werden.

Vorspülen, Spülen, Klarspülen, Trocknen.

1. Nach Ablauf des Spülprogramms vernehmen Sie 2 kurze „Bip“-Töne, gefolgt von einem langen Signalton und auf dem Display erscheint die Anzeige PROGRAMM BEENDET.

2. Schalten Sie das Gerät über die ON/OFF-Taste aus, und drehen Sie den Wasserhahn zu.

3. Öffnen Sie die Gerätetür und warten Sie einige Minuten, bevor Sie das Geschirr herausnehmen. Sie könnten sich sonst daran verbrennen.

Räumen Sie die Geschirrspülerkörbe aus, beginnen Sie dabei mit dem Unterkorb.

! Die Reihenfolge, in der die Spülprogramme angezeigt werden, wird auf der Basis der Häufigkeit ihrer Verwendung aktualisiert.

Änderung eines laufenden Programms

Sollten Sie irrtümlich ein falsches Programm gewählt haben, kann es noch geändert werden, vorausgesetzt es wurde gerade erst in Gang gesetzt.

! Möchten Sie bei laufendem Spülgang das Spülprogramm ändern, schalten Sie das Gerät durch Drücken der ON/OFF-Taste aus und wieder ein. Wählen Sie erneut ein Programm und die gewünschten Spüloptionen an.

Hinzufügen von weiterem Geschirr

Drücken Sie die Taste START/PAUSE. Sie vernehmen einen kurzen Bip-Ton und auf dem Display erscheint die Anzeige PROGRAMM IN PAUSE. Öffnen Sie die Gerätetür vorsichtig, da heißer Dampf austreten könnte, und räumen Sie das Geschirr ein.

Drücken Sie die Taste START/PAUSE: nach einem verlängerten Bip-Ton wird das Spülprogramm wieder aufgenommen.

! Durch Druck auf die Taste START/PAUSE wird sowohl das Spülprogramm als auch die Startzeitvorwahl (sollte eine solche programmiert worden sein) unterbrochen.

In dieser Phase kann das Spülprogramm nicht geändert werden.

Unbeabsichtigtes Unterbrechen des Spülprogramms

Wird während des Spülgangs die Gerätetür geöffnet, oder sollte die Stromversorgung unterbrochen werden, wird das Spülprogramm und die Startzeitvorwahl (sollte eine solche programmiert worden sein) unterbrochen. Wird die Gerätetür geöffnet, erscheint auf dem Display die Anzeige PROGRAMM IN PAUSE im Wechsel mit der Anzeige TÜR SCHLIEßen UM WIEDER ZU STARTEN. Tritt ein Stromausfall auf, schaltet sich das Display aus. Bei Wiederherstellung der Stromzufuhr wird das Spülprogramm wieder aufgenommen.

Startzeitvorwahl

Der Start des Spülprogramms kann um 1 bis 24 Std. verschoben werden.

1. Nach der Wahl des gewünschten Spülprogramms und eventueller weiterer Optionen drücken Sie die auf die Taste STARTZEITVORWAHL.
2. Wählen Sie über die Pfeile UP/DOWN die Uhrzeit, zu der das Spülprogramm starten soll. Drücken Sie OK zur Bestätigung der Wahl.
3. Wird die Taste START/PAUSE gedrückt, wird auf dem Display der Beginn des Count Down angezeigt, sowie der Schriftzug WARTEN.
4. Ist die Zeit abgelaufen, vernehmen Sie einen langen Bip-Ton, das Programm setzt sich in Gang und auf dem Display wird die bis zum Ende des Spülprogramms noch verbleibende Zeit angezeigt.

Zur Änderung der eingestellten Zeit drücken Sie die Taste STARTZEITVORWAHL, mittels der Pfeile UP/DOWN kann die Zeitverzögerung erhöht bzw. herabgesetzt werden.

! Bei bereits in Gang gesetztem Programm ist eine Startzeitvorwahl nicht mehr möglich.

Kindersicherung

Die Tastensperre kann sowohl bei ausgeschaltetem Geschirrspüler, als auch bei bereits laufendem Spülgang eingeschaltet werden.

Um die Bedienfeldtasten zu blockieren, drücken Sie auf das „SCHLÜSSEL“-Symbol, und daraufhin auf OK, um die Wahl zu bestätigen. Ein kurzer Bip-Ton zeigt an, dass die Tastensperre aktiviert wurde.

Zur Freigabe drücken Sie erneut auf das SCHLÜSSEL-Symbol und zur Bestätigung auf OK.

Demo-Modus\*

Erscheint bei Einschalten des Geschirrspülers die Anzeige DEMO ON im Wechsel mit der Bezeichnung des Spülgangs bedeutet dies, dass ein Vorführprogramm läuft.

Um dieses auszuschalten, drücken Sie zuerst auf ON/OFF und daraufhin auf PFEIL UP.

Auf dem Display erscheint die Schriftanzeige DEMO OFF.

Spüloptionen\*

! Die OPTIONEN können nur dann eingestellt, geändert oder gelöscht werden, wenn das Spülprogramm ausgewählt und mittels der Taste OK bestätigt wurde, und bevor die Taste START/PAUSE gedrückt wird.

! Auf dem Display erscheinen lediglich die Optionen, die auch mit dem gewählten Programmtyp kompatibel sind.

1. Nachdem Sie das Programm ausgewählt und mittels der Taste OK bestätigt haben, drücken Sie die Taste OPTIONEN, auf dem Display wird das MENÜ der Optionen angezeigt.
2. Wählen Sie mittels der Pfeile UP/DOWN die gewünschte Option.
3. Drücken Sie OK zur Bestätigung der Wahl. Wiederholen Sie die Schritte 2 und 3, wenn Sie weitere Optionen einstellen möchten.
   Um das Menü der Optionen zu verlassen, drücken Sie die Taste OPTIONEN erneut.
   Drücken Sie auf START/PAUSE, ein langer Bip-Ton zeigt an, dass das Programm läuft.

Halbe Ladung im Ober- oder Unterkorb

! Bei Einstellung der Option Halbe Ladung kann der Spülgang im Ober- oder im Unterkorb durchgeführt werden. Wurde die Option von Ihnen angewählt, drücken Sie dann entweder ein- oder zweimal die Taste OK, um festzulegen, ob der Spülgang im Ober- oder im Unterkorb erfolgen soll. Drücken Sie die Taste OK dreimal zur Abwahl der Option Halbe Ladung.

Achten Sie darauf, nur den Geschirrkorb zu füllen, der gewählt wurde, und geben Sie nur die Hälfte des Spülmittels ein.

! In diesem Fall empfiehlt sich der Einsatz von Spülmittel in Pulverform.

! Diese Option ist nicht zuschaltbar zu dem Programm: Kurz.

Tabs und Extra Trocken

! Wurde die Option TABS einmal angewählt, bleibt diese auch für nachfolgende Spülgänge im Speicher, es sei denn, sie wurde vorschriftsmäßig abgewählt.

! Durch die Einstellung der Optionen TABS oder EXTRA TROCKEN wird die Dauer des gesamten Spülprogramm verlängert.

! Die Option Tabs ist nicht zuschaltbar zu den Programmen: Kurz, Einweichen, Gäste.

! Die Option Extra Trocken ist nicht zuschaltbar zu dem Programm: Einweichen.

Programmtabelle

! AUTOMATIK-PROGRAMME: Dieses Geschirrspülgerät ist mit einem Spezialfühler ausgestattet, der in der Lage ist, den Verschmutzungsgrad zu erfassen, diesen auszuwerten und demnach das effektiv und wirtschaftlich geeignetste Spülprogramm einzustellen. Die Dauer der Automatik-Programme kann wegen des Ansprechens des Sensors variieren. ! Für nur leicht verschmutztes Geschirr, oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde, kann die Spülmittelmenge erheblich reduziert werden.

Hinweise zur Programmwahl	Spülprogramm	Spülmittel (A) = Dosierkammer A (B) = Dosierkammer B			Vorspülen	Trocknen	Programmdauer (Toleranz ±10%)
		in pulverform	flüssig	Tabs
Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr).	Auto Super Wash	30 g (A)5 g (B)	30 ml (A)5 ml (B)	1 (A)1(Geräteboden)	• •		2:00
Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch	Auto Täglicher Abwasch	30 g (A) 30	ml (A) 1 (A)		•	•	1:40'
Umweltfreundliches Sparprogramm bei niedrigem Energieverbrauch, geeignet für normal verschmutztes Geschirr.	Auto Bio	25 g (A)5 g (B)	25 ml (A)5 ml (B)	1 (A)	•	•	2:25'
Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach dem Gebrauch gespültes Geschirr	Kurz	25 g (A) 25	ml (A) 30'
Abspülen des Geschirrs, das erst später, zusammen mit weiterem Geschirr, gespült werden soll.	Einweichen
Kurzes Sparprogramm für temperaturempfindliches, sofort nach dem Gebrauch zu reinigendes Geschirr.	Kristallgläser	25 g (A) 25	ml (A) 1 (A)		•		1:38'
Klarspülen und Trocknen für nur selten gebrauchtes, nur leicht verstaubtes Geschirr	Gäste						• 36'
Unterschiedliches Programm für die beiden Körbe: schonend für Kristallgläser und Gläser im oberen Korb; intensiv für Töpfe und Pfannen im unteren Korb.	Duo Wash	25 g (A)5 g (B)	25 ml (A)5 ml (B)	1 (A)	•	•	1:48'

Hinweis

Zur Vereinfachung der Spülmitteldosierung berücksichtigen Sie bitte Folgendes:

1 Esslöffel = ca. 15 gr Spülpulver = ca. 15 ml Flüssigspülmittel

1 Teelöffel = ca. 5 gr Spülpulver = ca. 5 ml Flüssigspülmittel

! Verwenden Sie bitte nur Spezialspülmittel für Geschirrspüler.

Verwenden Sie bitte kein Kochsalz oder Industriesalz.

! Sollten Sie ein Multifunktionsprodukt des Typs 2in1, 3in1, 4in1usw verwenden, ist ein Hinzufügen von weiterem Klarspüler nicht erforderlich. Der Zusatz von Regeneriersalz ist jedoch ratsam, besonders bei hartem oder sehr hartem Wasser. Wird weder Salz noch Klarspüler in den Geschirrspüler gegeben, ist es ganz normal, dass bei jedem Einschalten des Geschirrspülers auf dem Display die Anzeige SALZ* und KLARSPÜLER* FEHLEN eingeblendet wird, oder auf dem Bedienpaneel die SALZ-NACHFÜLLANZEIGE und die KLARSPÜLER-NACHFÜLLANZEIGE weiterhin blinken.

Einfüllen des Klarspülers

Der Klarspüler fördert das Trocknen des Geschirrs, da das Wasser von der Geschirroberfläche abläuft; es verbleiben weder Streifen noch Flecken.

Der Klarspülerbehälter muss aufgefüllt werden:

• wenn Sie anhand des Sichtfensters (H) sehen, dass er leer ist. Klares Sichtfenster: Klarspüler nachfüllen; dunkles Sichtfenster: Klarspüler noch ausreichend;
• wenn auf dem Bedienpaneel die KLARSPÜLER-NACHFÜLLANZEIGE* blinkt, oder auf dem Display die Schriftanzeige „KLARSPÜLER FEHLT“ erscheint.

1. Behälter durch Drehen des Stöpsels (G) gegen den Uhrzeigersinn öffnen.
2. Klarspüler einfüllen, er darf nicht überlaufen. Andernfalls sofort mit einem Schwamm abwischen.
3. Stöpsel wieder aufschrauben.
   Füllen Sie den Klarspüler NIEMALS direkt ins Innere des

Klarspülerdosierung

Sollte das Spül- oder Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden. Drehen Sie den Regler (F) mit Hilfe eines Schraubenziehers auf eine der 6 Einstellungen (werkseitig eingestellt auf 4):

• Weist das Geschirr bläuliche Streifen auf, drehen Sie den Regler auf eine niedrige Einstellung (1-3).
• Befinden sich Wassertropfen oder Kalkflecken darauf, drehen Sie den Regler auf höhere Einstellungen (4-6).

! Sollten Sie Multifunktionstabs (2in1, 3in1, 4in1usw) verwenden und ein noch intensiveres Trocknen wünschen, empfiehlt es sich, den Klarspülerbehälter doch zu füllen und ihn auf 2 einzustellen.

Einfüllen des Regeneriersalzes

Um ein optimales Spülergebnis zu gewährleisten, sollte der Salzbehälter niemals leer sein. Durch das Regeneriersalz wird das Wasser entkalkt; demnach setzt sich kein Kalk auf Ihrem Geschirr ab. Der Salzbehälter befindet sich im Geschirrspülerboden (siehe Beschreibung) und muss

aufgefüllt werden:

• Wenn der grüne Schwimmer* durch den Salzstöpsel hindurch nicht sichtbar ist;
• Wenn auf dem Bedienpaneel die SALZ-NACHFÜLLANZEIGE* blinkt, oder auf dem Display die Schriftanzeige „SALZ FEHLT“ erscheint.
• Bei Fehlen einer Salznachfüllanzeige oder eines grünen Schwimmers: ca. alle 30 Spülgänge.

1. Ziehen Sie den unteren Korb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.
2. Nur bei erstmaliger Inbetriebnahme: Füllen Sie den Behälter bis zum Rand mit Wasser.
3. Setzen Sie den mitgelieferten Trichter auf (siehe Abbildung) und

füllen Sie den Behälter bis zum Rand mit Salz (ca. 2 kg), es ist normal, wenn etwas Wasser ausläuft.

1. Nehmen Sie den Trichter ab, entfernen Sie Salzreste vom Gewinde und schrauben Sie den Stöpsel fest auf, damit während des Spülgangs keine Spüllauge eintreten kann. (Diese könnte den Entkalker dauerhaft beschädigen).

! Wird Salz nachgefüllt, sollte sofort darauf ein kompletter Spülgang ohne Geschirr gestartet werden, um die übergelaufene Salzlösung zu entfernen, und somit das Gerät vor Korrosion zu schützen.

Salzdosierung\*

Der Salzverbrauch kann je nach Härte des Wassers reguliert werden. Die Werte hinsichtlich Ihres Wassers erfahren Sie bei Ihrem Wasserwerk.

1. Salzbehälter-Deckel abschrauben.
2. Drehen Sie den am oberen Rand befindlichen Pfeil (siehe Abbildung) unter Zugrundelegung der nachstehenden Tabelle in Richtung + oder -.

Wasserhärte			Wähler-einstellung	Salzverbrauch (gr/pro Zyklus)	Autonomie (Zyklen/pro 2 kg)
°dH	°FH	°mmol/l
0-10	0-17	0-1,7	/	0	/
10-25	18-44	1,8-4,4	—	20	60
25-50	45-89	4,5-8,9	MED	40	40
>50	>89	>8,9	+	60	25

Der Entkalker wurde werkseitig auf + eingestellt.

Sollten Sie Multifunktionstabs (2in1, 3in1, 4in1) verwenden, empfiehlt es sich, den Salzbehälter doch zu füllen und ihn auf - einzustellen, oder auf +, wenn der Härtegrad Ihres Wassers 60°fH übersteigt.

*Nur an einigen Modellen

DE

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Spülgang zu, um Schäden durch eventuelles Austreten von Wasser auszuschließen.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen getroffen werden.

Reinigung des Geschirrspülers

• Die Gehäuseteile und die Bedienblende können mit einem mit Wasser angefeuchteten, weichen Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.
• Zur Beseitigung von evtl. Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln.

Vermeidung von Geruchsbildung

• Lassen Sie die Gerätetür stets nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln.
• Die Dichtungen der Tür und der Reinigerkammern sollten regelmäßig mit einem feuchten Tuch gereinigt werden. Sie vermeiden so die Ansammlung von Speiseresten, hauptsächliche Ursache von Geruchsbildung im Geschirrspüler.

Reinigung der Sprüharme

An den Sprüharmen könnten Speiserückstände festkleben, und die Wasserdüsen verstopfen. Ab und zu sollten diese demnach kontrolliert und mit einem Bürstchen, das nicht aus Metall sein darf, gereinigt werden.

Reinigung der Filtersiebe

Dank der Filtersiebe wird das Spülwasser von Speiseresten befreit und wieder in Umlauf gebracht. Um optimale Spülergebnisse zu gewährleisten, müssen diese gereinigt werden.

! Reinigen Sie die Filtersiebe regelmäßig.
! Stellen Sie nach der Reinigung sicher, dass die Filtersiebkomposition korrekt wieder eingesetzt wurde.
! Der Geschirrspüler darf nie ohne Filtersiebe arbeiten.
! Der Geschirrspüler darf nie ohne Filtersiebe oder mit ausgehängten Filtern arbeiten.

1. Ziehen Sie die Siebe an ihrem Griff nach oben hin heraus.
2. Filtersiebreinigung:

C 1 2 A B

- Kontrollieren Sie das halbrunde Feinsieb A und den Siebeinsatz B (am Griff herausziehen) auf Verschmutzung, und spülen Sie diese unter fließendem Wasser aus.

- Mindestens einmal pro Monat sollte die gesamte Siebkomposition, bestehend aus dem halbrunden Feinsieb A, dem Siebeinsatz B und dem Mikrosieb C (gegen den Uhrzeigersinn herausdrehen),

sorgfältig gereinigt werden. Verwenden Sie hierzu eine kleine Bürste (die nicht aus Metall sein darf).

1. Fügen Sie die Einzelteile wieder zusammen und setzen Sie die Siebkomposition gemäß der Abbildung 1 und 2 wieder in ihren Sitz ein, bis sie einrastet.

Was tun, bevor Sie für längere Zeit verreisen

• Führen Sie einen Reinigungsgang ohne Geschirr durch.
• Schalten Sie sämtliche Elektro- und Wasseranschlüsse ab.
• Lassen Sie die Gerätetür leicht aufstehen.

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nur zum Spülen von Haushaltsgeschirr verwendet werden, und nur durch Erwachsene und gemäß den Anleitungen dieses Handbuchs bedient werden.
• Das Gerät darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, wenn es Gewittern und Unwettern ausgesetzt wird.
• Berühren Sie den Geschirrspüler nicht, wenn Sie barfuß sind.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Vor Reinigungs- und Wartungsmaßnahmen muss der Wasserhahn zugedreht und der Netzstecker aus der Steckdose gezogen werden.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.
• Berühren Sie bitte niemals den Heizwiderstand.
• Stützen Sie sich und setzen Sie sich bitte nicht auf die offen stehende Gerätetür, das Gerät könnte umkippen.
• Bewahren Sie das Spülmittel und den Klarspüler außerhalb der Reichweite von Kindern auf.
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Wasser und Strom sparen

• Setzen Sie den Geschirrspüler nur bei voller Ladung in Betrieb. Um in der Zwischenzeit, d.h. bis das Gerät ganz gefüllt ist, die Bildung schlechter Gerüche zu vermeiden, setzen Sie den Einweichzyklus in Gang (siehe Spülprogramme).
• Wählen Sie ein für das zu spülende Geschirr und den Verschmutzungsgrad geeignetes Programm. Ziehen Sie hierzu die Programmtabelle zu Rate:
• Verwenden Sie für normal verschmutztes Geschirr das umweltfreundliche Sparprogramm Eco, das einen niedrigen Wasser- und Stromverbrauch gewährleistet.
• Bei nur geringfügiger Beschickung aktivieren Sie die Option Halbe Füllung (siehe Start und Inbetriebnahme).
• Sieht Ihr Stromliefervertrag Billigstromzeiten vor, empfiehlt es sich, das Gerät in diesen Niedrigtarifzeiten in Betrieb zu setzen. Die Option Startzeitvorwahl* (siehe Start und Inbetriebnahme) ist Ihnen in diesem Fall eine wertvolle Stütze.

Phosphat- und chlorfreie, enzymhaltige Reinigungsmittel

• Wir empfehlen dringend den Einsatz von phosphat- und chlorfreien Spülmitteln, da diese die Umwelt nicht zu sehr belasten.
• Die optimale Wirkung der Enzyme ist bei einer Temperatur von ca. 50°C gegeben, demnach können bei enzymhaltigen Spülmitteln Spülgänge bei Niedrigtemperaturen eingestellt und dennoch dieselben Ergebnisse erzielt werden, wie bei 65°C-Programmen.
• Dosieren Sie das Spülmittel sparsam je nach Angabe des Herstellers, Wasserhärte, Verschmutzungsgrad und Menge des Geschirrs, um Verschwendungen zu vermeiden. Obwohl sie biologisch abbaubar sind, beinhalten sie dennoch Stoffe, die die Umwelt belasten.

*Nur an einigen Modellen

Sollten Betriebsstörungen auftreten, kontrollieren Sie bitte die nachfolgenden Punkte, bevor Sie sich an den Kundendienst wenden (siehe Kundendienst). Einige Störungen werden auf dem Display durch Blinklicht-Meldungen angezeigt. Notieren Sie sich bitte die durch Blinklicht angezeigten Meldungen, bevor Sie den Kundendienst anfordern.

Störungen: Mögliche Ursachen	/ Lösungen:
Der Geschirrspüler startet nicht.	Der Netzstecker steckt nicht fest genug in der Steckdose, oder es besteht ein Stromausfall.Die Gerätetür ist nicht ganz geschlossen.Es wurde eine Startzeitvorwahl programmiert (siehe Start und Inbetriebnahme).
Der Geschirrspüler lädt kein Wasser.	Es besteht eine Unterbrechung der Wasserzufuhr.Der Zulaufschlauch ist geknickt (siehe Installation).
Der Geschirrspüler pumpt das Wasser nicht ab.	Das Spülprogramm ist noch nicht ganz abgelaufen.Der Ablaufschlauch ist geknickt (siehe Installation).Der Ablauf des Spülbeckens ist verstopft.Im Filtersieb haben sich Speisereste angesammelt.
Der Geschir rspüler ist zu laut.	Das Geschirr schlägt aneinander oder gegen die Sprüharme.
Auf dem Geschirr und auf den Gläsern befinden sich Kalkablagerungen oder ein weißer Belag.	Es fehlt Regeneriersalz bzw. die Dosierung entspricht nicht der Wasserhärte (siehe Klarspüler und Regeneriersalz).Der Deckel des Salzbehälters ist nicht ordnungsgemäß geschlossen.Es fehlt Klarspülmittel oder es wird unzureichend dosiert.Das Geschirr besteht aus Antihaftmaterial.
Das Geschirr und die Gläser weisen weiße Streifen bzw. bläuliche Sc hattierungen auf.	Der Klarspüler wurde zu hoch dosiert.
Das Geschirr ist nicht ganz trocken.	Es fehlt Klarspülmittel oder es wird unzureichend dosiert (siehe Klarspüler und Regeneriersalz).Die Klarspüler-Dosiereinstellung ist nicht angemessen.Es wurde ein Spülprogramm, das keinen Trockengang vorsieht, eingestellt.
Das Geschirr ist nicht sauber geworden .	Die Körbe wurden zu voll geladen (siehe Beschickung der Körbe).Das Geschirr wurde nicht korrekt eingeräumt.Die Sprüharme können sich nicht frei bewegen.Das Spülprogramm ist zu schwach (siehe Spülprogramme).Die Spülmittel wurde unkorrekt dosiert oder es ist ungeeignet (siehe Start und Inbetriebnahme).Das Filtersieb ist schmutzig oder verstopft (siehe Wartung und Pflege).Es fehlt Regeneriersalz (siehe Klarspüler und Regeneriersalz).
Alarmanzeige Wasserhahn abgedreht.(es sind kurze Bip-Töne zu vernehmen und auf dem Display erscheint die Anzeige ACHTUNG, kein Wasser.Wasserhahn öffnen)	Öffnen Sie den Wasserhahn; das Gerät setzt sich nach wenigen Minuten in Gang.Das Gerät hat auf Sperre geschaltet, weil nach Erklingen der Bip-Töne kein Eingriff erfolgte. Auf dem Display wird der Fehlercode A:06angezeigt.Schalten Sie das Gerät über die EIN/AUS-Taste aus, öffnen Sie den Wasserhahn und schalten Sie das Gerät nach 20 Sekunden über dieselbe Taste wieder ein. Wiederholen Sie die Geräteeinstellungen und starten Sie das Gerät erneut.
Alarmanzeige "Siebe verstopft"(auf dem Display blinkt die Codeanzeige A:O5).	Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und reinigen Sie die Filtersiebe (siehe Wartung und Pflege). Wiederholen Sie die Geräteeinstellungen und starten Sie das Gerät erneut.
Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung(auf dem Display blinkt die Codeanzeige A:O2).	Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und schalten Sie es nach einer Minute wieder ein. Besteht der Alarm weiterhin, drehen Sie den Wasserhahn zu, um Überschwemmungen zu vermeiden, ziehen Sie den Netzstecker aus der Steckdose und fordern Sie den Kundendienst an.

Dutch, 37

Inhoud

Installatie, 38-39
