BEDIENUNGSANLEITUNG GVW582ONY Pelgrim

Benutzer-information

Afwasauto- maat

Dishwasher

Lave-vaisselle

Geschirrspüler

Inhoud

Technische gegevens 18

9 Milieubescherming

Gebrauch des Gerätes 60

Einstellen des Wasserenthärters 60

Gebrauch von Salz für Geschirrspüler 61

Verwendung von Reinigungsmittel und Klarspüler

Funktion "Multitab" 63

Laden von Bestock und Geschirr 63

Auswählen und Starten eines

Spülprogramms 58

Spülprogramme

Reinigung und Pflege 68

Was tun, wenn ... 69

Technische Daten 72

Umwelttipps 62

Änderungen vorbehalten.

Sicherheitshinweise

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.
  • Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

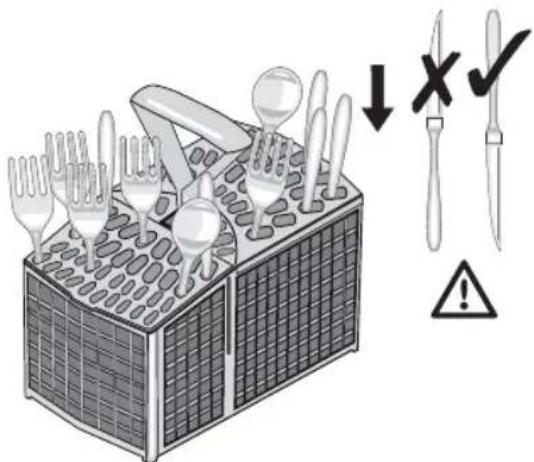

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den

Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen lassen. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

- Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Strom-

netz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.
• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.
• Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:

– Montage der Türverkleidung.

- Anschluss des Wasserzulaufs und -ablaufs.

- Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

- Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.

- Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

– Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:
- Tauchen Sie den Wasserzulauf- schlauch oder das Sicherheitsventil nicht in Wasser.
- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
– Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
- Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

- Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.

- Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:
  – Ziehen Sie den Netzstecker aus der Netzsteckdose.
  – Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.
• Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spülen Sie die Augen mit Wasser aus.
• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

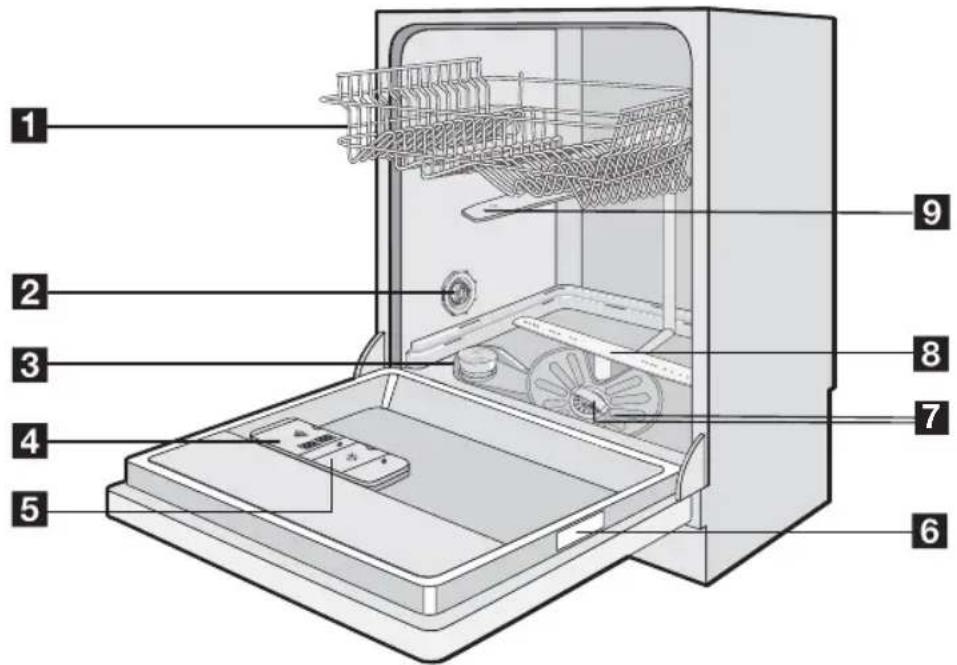

Gerätebeschreibung

1 Oberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspülmittel-Dosierer

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

Bedienfeld

i Die Bedienelemente befinden sich oben auf dem Bedienfeld. Lassen Sie

die Tür einen Spaltbreit offen stehen, um sie zu erreichen.

1 Taste Ein-/Aus
2 Programmwahltasten
3 Taste Multitab
4 Taste Zeitvorwahl
5 Anzeigen
6 Funktionstasten

Anzeigen
3h	Leuchtet auf beim Einstellen der Zeitvorwahl auf drei Stunden.
6h Leuchtet auf beim Einstellen der Zeitvorwahl auf sechs Stunden.
9h Leuchtet auf beim Einstellen der Zeitvorwahl auf neun Stunden.
	Salz-Anzeige. Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss.1)Die Salz-Anzeige kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
	Kontrolllampe „Klarspülmittel“. Leuchtet auf, wenn der Klarspülmittel-Dosierer nachgefüllt werden muss.1)
→|	Programmendeanzeige. Leuchtet auf, wenn:Das Spülprogramm beendet ist.Sie die Wasserenthärterstufe einstellen.Sie den Klarspülmittel-Dosierer ein- oder ausschalten (nur bei eingeschalteter Funktion Multitab).Eine Gerätestörung vorliegt.

1) Die entsprechenden Kontrolllampen leuchten nie während eines laufenden Spülprogramms auf, auch wenn der Salzbehälter und/oder der Klarspülmittel-Dosierer leer sind.

Ein-/Aus-Taste

Drücken Sie diese Taste, um das Gerät ein- und auszuschalten.

Zehn Minuten nach Ende des Spülprogramms schaltet die Funktion Auto Off das Gerät automatisch aus. Diese Funktion hilft bei der Senkung des Energieverbrauchs.

Programmwahltasten

Drücken Sie eine dieser Tasten, um ein Spülprogramm einzustellen. Die entsprechende Kontrolllampe leuchtet auf. Siehe hierzu den Abschnitt „Spülprogramme“.

Multitab-Taste

Drücken Sie zum Ein-/Abschalten der Funktion Multitab die Multitab-Taste. Siehe Abschnitt „Funktion Multitab“.

Zeitvorwahltaste

Drücken Sie wiederholt diese Taste, um den Start des Spülprogramms um 3, 6 oder 9 Stunden zu verzögern. Die entsprechende Kontrolllampe leuchtet auf.

Funktionstasten

Mit diesen Tasten können Sie:

• Die Wasserenthärterstufe elektronisch einstellen. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters“.
• Ein laufendes Spülprogramm abbrechen. Siehe Kapitel „Auswählen und Starten eines Spülprogramms“.
• Den Klarspülmittel-Dosierer ein- oder ausschalten (nur bei eingeschalteter

Funktion Multitab). Schlagen Sie dazu bitte unter „Was tun, wenn...“ nach.

- Akustische Signale ein- und ausschalten. Siehe den Abschnitt „Akustische Signale“.

Einstellmodus

Das Gerät muss sich für folgende Funktionen im Einstellmodus befinden:

• Zum Einstellen und Starten eines Spülprogramms.
• Zum Einstellen und Starten einer Zeitvorwahl.
• Zur elektronischen Einstellung der Wasserenthärterstufe.
• Zum Ein- und Ausschalten des Klarspülmittel-Dosierers (nur bei eingeschalteter Funktion Multitab).
• Zum Ein- oder Ausschalten der akustischen Signale.

Schalten Sie das Gerät ein. Das Gerät ist im Einstellmodus wenn:

- Alle Programmanzeigen leuchten.

Schalten Sie das Gerät ein. Das Gerät ist nicht im Einstellmodus wenn:

- Nur eine Programmanzeige leuchtet.

• Die Anzeigen für die Zeitvorwahl leuchten.

- Löschen Sie das Programm oder die Zeitvorwahl, um in den Einstellmodus zurückzukehren. Siehe Kapitel „Auswählen und Starten eines Spülprogramms“.

Signaltöne

Ein akustisches Signal ertönt, wenn:

• das Spülprogramm beendet ist.
- die Wasserenthärterstufe elektronisch eingestellt wird.
- eine Störung des Geräts vorliegt.

i Werkseitige Einstellung: Ein.

Deaktivierung des akustischen Signals

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.
2. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Anzeigen der Funktionstasten (A), (B) und (C) zu blinken beginnen.
3. Lassen Sie die Funktionstasten (B) und (C) dann los.
4. Drücken Sie die Funktionstaste (C),

Gebrauch des Gerätes

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht und stellen Sie ihn bei Bedarf entsprechend ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.
5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

Einstellen des Wasserenthärters

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen.

Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

• Die Anzeigen der Funktionstasten (A) und (B) erlöschen.
• Die Anzeige der Funktionstaste (C) blinkt weiter.
• Die Programmendeanzeige leuchtet auf.

1. Drücken Sie die Funktionstaste (C) erneut.

- Die Programmendeanzeige erlischt. Die akustischen Signale sind deaktiviert.

1. Schalten Sie das Gerät zur Bestätigung aus.

Zur erneuten Aktivierung der akustischen Signale führen Sie die Schritte (1) bis (4) durch. Drücken Sie die Funktionstaste (C), die Programmendeanzeige leuchtet auf und die akustischen Signale sind aktiviert.

1. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
2. Starten Sie das Spülprogramm.
   Wenn Sie Kombi-Reinigungstabletten („3 in 1“, „4 in 1“, „5 in 1“ etc.) benutzen, verwenden Sie die Funktion Multi-tab (siehe den Abschnitt „Funktion Multitab“).

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Deutscher Wasserhärtegrad (dH°)	Wasserhärte			Wasserhärteeinstellung
	Französischer Wasserhärte-grad (°TH)	mmol/l Clarke-Werte		manuell elekt-ro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
Wasserhärte				Wasserhärteeinstel-lung
Deutscher Was-serhärtegrad (dH°)	Französischer Wasserhärte-grad (°TH)	mmol/l Clarke-Wer-te		manuell elekt-ro-nisch
29 - 36 51 - 64	5,1 - 6,4 36 - 45			21)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			21)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
<4 <7 <0,7 <5				12)	12)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.

2. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Anzeigen der Funktionstasten (A), (B) und (C) zu blinken beginnen.

3. Lassen Sie die Funktionstasten (B) und (C) dann los.

4. Drücken Sie die Funktionstaste (A),

• Die Anzeigen der Funktionstasten (B) und (C) erlöschen.

• Die Anzeige der Funktionstaste (A) blinkt weiter.

- Die akustischen Signale ertönen und die Programmendeanzeige blinkt, um die Einstellung des Wasserenthärters anzuzeigen (Beispiel: 5 Blinkzeichen und 5 aufeinander folgende Töne / Pause / 5 Blinkzeichen und 5 aufeinander folgende Töne = Härtegrad 5).

1. Drücken Sie wiederholt die Funktions-taste (A), um die Einstellung zu ändern. Mit jeder Betätigung der Funktionstaste (A) wechselt die Einstellung auf die nachfolgende Härtestufe.

2. Schalten Sie das Gerät zur Bestätigung aus.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, leuchtet die Salzkontrolllampe bei leerem Salzbehälter nicht auf.

Gebrauch von Salz für Geschirrspüler

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.

2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).

3. Verwenden Sie den Trichter, um den Salzbehälter zu füllen.

4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

SALE ZOUT SALT SALZ SEL

Verwendung von Reinigungsmittel und Klarspüler

1 2 3 4 5 6 7

Gebrauch von Reinigungsmitteln

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

So füllen Sie den Reinigungsmittelbehälter:

1. Drücken Sie zum Offnen des Deckels 2 die Freigabetaste 7 des Reinigungsmittelbehälters.

2. Füllen Sie das Reinigungsmittel in den Behälter. 1.

3. Wenn das Spülprogramm einen Vorspülgang hat, schütten Sie eine kleine

Menge Reinigungsmittel auf die Innenseite der Gerätetür.

1. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter. 1.

2. Schließen Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.

Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden. Diese können sich bei kurzen Spülprogrammen nicht vollständig auflösen und die Reinigung beeinträchtigen.

Verwendung von Klarspülmittel

i Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken.

Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspül- mittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels

6 die Freigabetaste 5 des Klarspül-mittel-Dosierers.

1. Füllen Sie den Klarspülmittel-Dosierer

3 mit Klarspülmittel. Die Markierung „max“ zeigt den maximalen Pegel an.

1. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um

zu große Schaumbildung während des Spülprogramms zu vermeiden.

1. Schließen Sie den Klarspülmittel-Dosierer, indem Sie auf den Deckel drücken, bis er einrastet.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten. Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Vergewissern Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet sind (siehe hierzu die Anweisungen auf der Produktverpackung).

Die Funktion Multitab sperrt automatisch die Zufuhr von Klarspülmittel und Salz. Die Funktion Multitab deaktiviert die Kontrolllampen für Salz und Klarspülmittel. Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus. Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn ein Spülprogramm angelaufen ist.

Aktivieren der Funktion Multitab

- Drücken Sie die Taste Multitab und die Kontrolllampe Multitab leuchtet auf. Die Funktion ist aktiviert.

Laden von Besteck und Geschirr

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler 4 zur Erhöhung oder Verringerung der Dosierung.

- Wenn Sie die Funktion Multitab aktivieren, bleibt sie so lange aktiv, bis Sie sie wieder deaktivieren.

Zur Deaktivierung der Funktion Multitab für die separate Verwendung von Reinigungsmittel, Salz und Klarspülmittel:

1. Drücken Sie die Taste Multitab und die Kontrolllampe Multitab erlischt. Die Funktion ist deaktiviert.
2. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer auf.
3. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
4. Starten Sie ein Spülprogramm ohne Geschirr.
5. Nach Ablauf des Spülprogramms, stellen Sie den Wasserenthärter auf die Wasserhärte in Ihrer Region ein.

6. Stellen Sie die Menge des Klarspülmittels ein.

7. Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.

8. Achten Sie darauf, dass die Gläser einander nicht berühren.
9. Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
10. Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.
11. Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
12. Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

- Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

Unterkorb

Stellen Sie Töpfe, Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

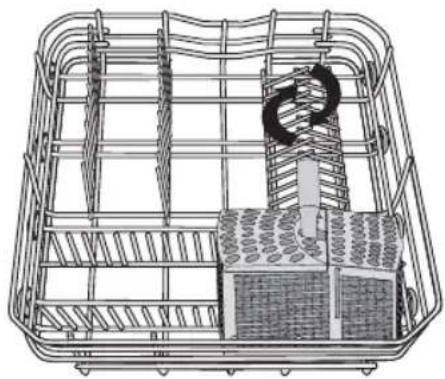

Die beiden Stachelreihen im Unterkorb können flach umgeklappt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten hinein.

Stellen Sie Messer mit den Griffen nach oben hinein.

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

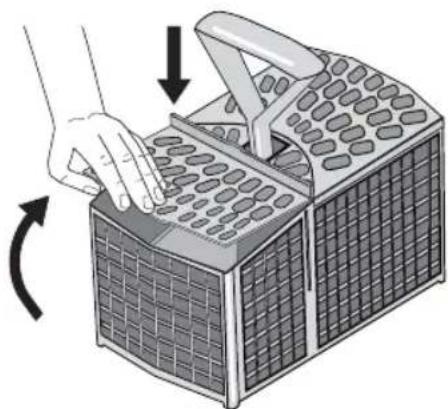

Verwenden Sie die Besteckgitter. Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können diese leicht beiseite geklappt oder herausgenommen werden.

Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

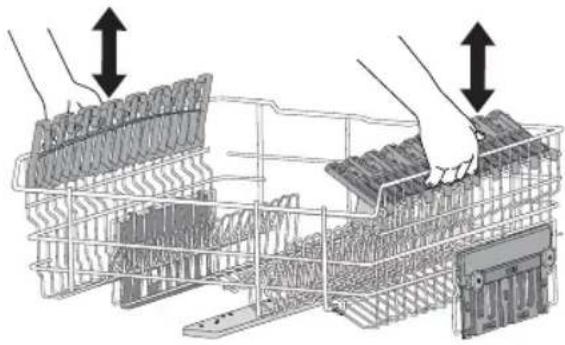

Höhenverstellung des Oberkorbs

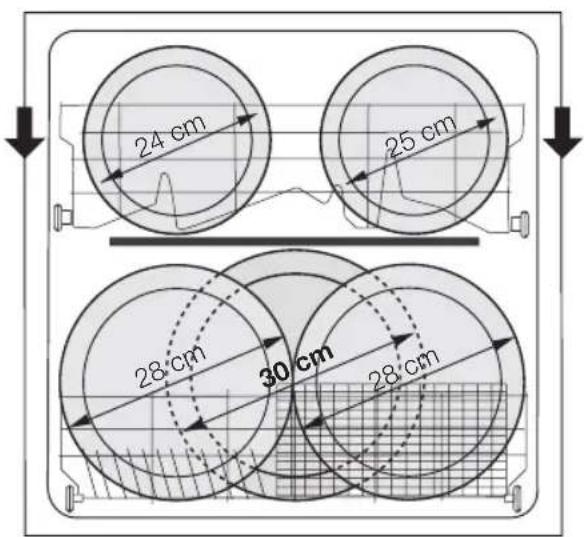

Stellen Sie den Oberkorb in die obere Position, um große Teller einzuordnen.

24 cm 25 cm 28 cm 30 cm 28 cm

1. Heben Sie den Korb auf beiden Seiten vorsichtig an, bis der Mechanismus ein-rastet und der Korb stabil ist.

Gehen Sie wie folgt vor, um den Oberkorb nach unten zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.
2. Heben Sie den Korb auf beiden Seiten vorsichtig an.
3. Halten Sie den Mechanismus fest und lassen Sie ihn langsam nach unten gleiten.

Vorsicht!

- Der Korb darf nie nur auf einer Seite nach oben oder nach unten verstellt werden.

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.

Auswählen und Starten eines Spülprogramms

Starten des Spülprogramms ohne Zeitvorwahl

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.
2. Wählen Sie ein Spülprogramm.
   • Die entsprechende Programmanzeige leuchtet weiterhin auf.

3. Alle anderen Programmanzeigen erlöschen.

4. Schließen Sie die Tür des Geräts und das Spülprogramm startet automatisch.

Starten des Spülprogramms mit Zeitvorwahl

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.
2. Wählen Sie ein Spülprogramm.

3. Drücken Sie die Taste Zeitvorwahl wiederholt, um die Stundenanzahl einzustellen.
   • Die entsprechende Stunden-Anzeige leuchtet auf.
   • Die Anzeige für die Zeitvorwahl leuchtet auf.

4. Schließen Sie die Tür des Geräts und der Ablauf der Zeitvorwahl startet automatisch.

Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Wenn Sie die Tür wieder schließen, läuft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.

Abbrechen der Zeitvorwahl

1. Öffnen Sie die Tür des Geräts.
2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die Anzeige der Zeitvorwahl und die Stundenanzeige erlöschen.
3. Schließen Sie die Tür des Geräts und das Spülprogramm startet automatisch.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
  – Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen des Spülprogramms

Um die Auswahl bei laufendem Spülprogramm zu ändern, müssen Sie das Programm zuerst abbrechen.

- Drücken Sie die Funktionstasten (B) und (C), bis alle Programmanzeigen leuchten.

i Bevor Sie ein neues Spülprogramm wählen, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

Nach Ablauf des Spülprogramms ertönt eine Signaltonfolge.

1. Öffnen Sie die Tür des Geräts.

• Die Programmendeanzeige leuchtet auf.

1. Schalten Sie das Gerät aus.

i Öffnen Sie für bessere Trocknungsergebnisse einige Minuten lang die Tür einen Spaltbreit.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da sich Edelstahl schneller abkühlt als das Geschirr.

Spülprogramme

Programm Verschmutzungsgrad		Beladung Programmbeschreibung
70°	Stark ver-schmutzt	Geschirr, Besteck,Töpfe und Pfannen	VorspülenHauptspülgang 70 °CSpülgängeTrocknen
65°	Normal ver-schmutzt	Geschirr und Besteck VorspülenHauptspülgang 65 °CSpülgängeTrocknen
60°Snel301)	Vor Kurzem be-nutztes Geschirr	Geschirr und Besteck Hauptspülgang 60 °CSpülgang
50°2)	Normal verschmutzt	Geschirr und Besteck VorspülenHauptspülgang 50 °CSpülgängeTrocknen

1) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.

2) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm Programmdauer (Mínuten)		Energie (kWh) Wasser (Liter)
70°		130 - 150 1,4 - 1,6 15 - 16
65°		90 - 110 1,4 - 1,6 16 - 17
60°		30 0,9 9
Snel30°
50°		150 - 160 1,0 - 1,1 10 - 11

i Druck und Temperatur des Wassers, die Schwankungen in der Stromversor-

gung und die Geschirrmenge können diese Werte verändern.

Reinigung und Pflege

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Obwohl die Filter wartungsarm sind, müssen sie in regelmäßigen Abständen überprüft und, falls nötig, gereinigt werden.

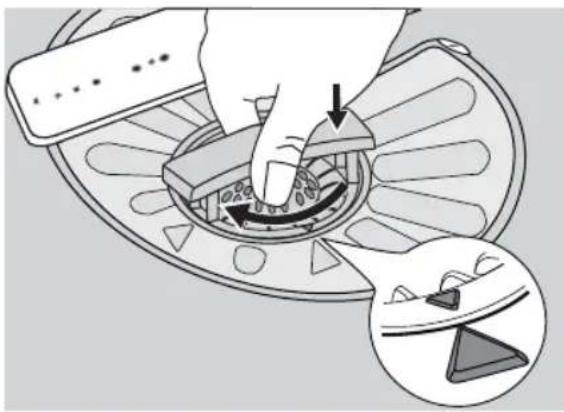

1. Drehen Sie den Filter (A) gegen den Uhrzeigersinn und ziehen Sie ihn aus dem Filter (B).

C C B A

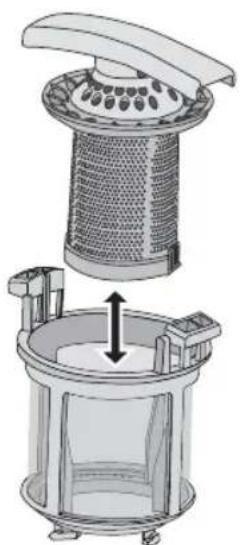

1. Filter (A) besteht aus zwei Teilen. Ziehen Sie diese auseinander, um sie zu zerlegen.

1. Reinigen Sie die einzelnen Teile unter fließendem Wasser.

2. Setzen Sie die beiden Teile des Filters (A) ineinander und drücken Sie diese zusammen. Vergewissern Sie sich, dass sie korrekt ineinander sitzen.

3. Nehmen Sie den Filter (B) heraus.
4. Reinigen Sie den Filter (B) unter fließendem Wasser.
5. Setzen Sie den Filter (B) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt in den beiden Führungen (C) sitzt.

1. Setzen Sie den Filter (A) in den Filter (B) ein. Drehen Sie den Filter (A) im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Bei einigen Störungen blinken die Kontrolllampen und zeigen so einen Alarmcode an.

Alarmcode Störung
Die Programmanzeige blinkt kontinuierlich.Die Kontrolllampe Programmende blinkt einmal.	Es läuft kein Wasser in das Gerät.
Die Programmanzeige blinkt kontinuierlich.Die Kontrolllampe Programmende blinkt zwei Mal.	Das Gerät pumpt das Wasser nicht ab.
Die Programmanzeige blinkt kontinuierlich.Die Programmende-Kontrolllampe blinkt drei Mal.	Die Aquasafe-Einrichtung ist ausgelöst.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Störung Mögliche Ursachen Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihren lokalen Wasserversorger.
Der Wasserhahn ist geschlossen.		Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulauf-	schlauch ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist	nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulaufschlauch ist	beschädigt.	Stellen Sie sicher, dass der Wasserzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen	Sie den Siphon.
Der Wasserablaufschlauch ist	nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Ablaufschlauch ist beschädigt.	digt.	Stellen Sie sicher, dass der Wasserablaufschlauch keine Beschädigungen aufweist.
Die Aquasafe-Einrichtung ist ausgelöst.	Drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst.
Das Spülprogramm startet nicht.	Die Gerätetür ist offen. Schließen Sie die Gerätetür.
Der Netzstecker steckt nicht	richtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungs-	kasten ist durchgebrannt.	Wechseln Sie die Sicherung aus.
	Die Zeitvorwahl ist eingestellt.	• Brechen Sie die Zeitvorwahl ab.• Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kunden-dienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

- Modell

(MOD.)

...

- Produktnummer

(PNC)

- Seriennummer

(S.N.) ....

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogramm ausgewählt wird.
Sie haben Teile des Spülguts	nicht richtig in die Körbe ge-stellt, so dass das Wasser nichtalle Oberflächen berührte.	Stellen Sie die Teile richtig in dieKörbe.
Die Sprüharme konnten sich	nicht frei drehen. Inkorrekte Position der Teile in den Körben.	Stellen Sie sicher, dass dieSprüharme nicht durch eine in-korrekte Position der Teile blockiert werden.
Die Filter sind verschmutzt,	nicht richtig montiert oder nichtkorrekt eingesetzt.	Kontrollieren Sie, ob die Filtersauber, richtig montiert undkorrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mitGeschirrspülsalz.
Inkorrekte Härtegradeinstellung	des Wasserenthärters.	Stellen Sie den Wasserenthärter auf den korrekten Härtegrad ein.
Die Verschlusskappe des Salz-	behälters ist nicht richtig geschlossen.	Stellen Sie sicher, dass derSalzbehälter richtig geschlossen ist.
Schlieren, Streifen, weißliche Flecken oder blauschimmernder Belag auf Gläsern und Geschirr.	Die Klarspülmitteldosierung istzu hoch.	Klarspülmitteldosierung verringern.
Flecken von getrockneten Wassertropfen auf Gläsern und Geschirr.	Die Klarspülmitteldosierung istzu niedrig.	Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Im Spülprogramm war keineoder eine verkürzte Trock-nungsphase vorgesehen.		Öffnen Sie für bessere Trock-nungsergebnisse für einige Minuten die Tür einen Spaltbreit.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer istleer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
Die Funktion Multitab ist einge-schaltet (diese Funktion deakti-viert automatisch den Klarspül-mittel-Dosierer).		Aktivieren Sie den Klarspülmit-tel-Dosierer.

Einschalten des Klarspülmittel-Dosierers

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.

2. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Anzeigen der Funktionstasten (A), (B) und (C) zu blinken beginnen.

3. Lassen Sie die Funktionstasten (B) und (C) dann los.

4. Drücken Sie Funktionstaste (B).

• Die Anzeigen der Funktionstasten (A) und (C) erlöschen.
• Die Anzeige der Funktionstaste (B) blinkt weiter.

1. Drücken Sie Funktionstaste (B) erneut.

• Die Programmendeanzeige leuchtet auf. Der Klarspülmittel-Dosierer ist eingeschaltet.

1. Schalten Sie das Gerät zur Bestätigung aus.

Technische Daten

Abmessungen Breite 596 mm
Höhe 818 - 898 mm
Tiefe 550 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Pelgrim
