BEDIENUNGSANLEITUNG PCHN 612460 X PRIVILEG

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei Elektroherden 60 cm, und bei Gas- oder Kombiherden 70 cm betragen. Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Sie sollten einen qualifizierten Techniker mit der Installation beauftragen.

Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.

Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Vor Beginn der Installation muss entschieden werden, in welcher Betriebsart die Abzugshaube benutzt werden soll:

Ausführung mit Abluftbetrieb: Die Schwaden werden angesaugt und über das am Verbindungsring (B) am Oberteil der Abzugshaube befestigte Abluftrohr nach außen befördert.

Achtung! Hat die Abzugshaube einen bereits eingebauten Kohlefilter, ist dieser zu entfernen.

Ausführung mit Umluftbetrieb: Die Luft wird beim Durchströmen von 2 Kohlefiltern gefiltert und im Raum umgewälzt.

Achtung! Falls die Haube mit keinen Kohlefiltern ausgestattet ist, müssen diese bestellt und vor Inbetriebnahme der Haube montiert werden.

I. Ziehen Sie an der Wand eine Mittellinie vom Kochfeld bis zur Decke.
2. Markieren Sie mit einem Bleistift den Abstand vom Kochfeld und halten Sie sich dabei an die vorgeschriebenen Maßangaben; legen Sie die Schablone auf die Markierung an der Wand.
3. Markieren Sie mithilfe der mitgelieferten Schablone die Bohrlöcher, führen Sie die Bohrungen aus, setzen Sie die Wanddübel ein und schrauben Sie I Schraube teilweise in den oberen Dübel ein.
4. Befestigen Sie den Kaminträgerbügel so nah wie möglich unter der Decke an der Wand.
5. Die Abzugshaube einhängen.
6. Position justieren.
7. Die obere Einhängeschraube anziehen.
8. Nehmen Sie die Fettfilter heraus und befestigen Sie die Abzugshaube von innen definitiv mit 2 Schrauben und Unterlegscheiben.
9. Je nach verwendeter Ausführung:

Ausführung mit Abluftbetrieb:

Ein Rohr mit geeignetem Durchmesser an der Abluftöffnung der Abzugshaube befestigen und mit einem Abführungssystem ins Freie verbinden (zur Befestigung und Verbindung des Rohres das passende System für die gekaufte Rohrtart verwenden).

Ausführung mit Umluftbetrieb

Bringen Sie den Filteranschluss F am Verbindungsring B an und nehmen Sie die definitive Befestigung mit I Schraube vor.

- Schließen Sie die Abzugshaube an das Stromnetz an!

Installation des Teleskopkamins:

1. Den Teleskopkamin mit zwei Schrauben am Haltebügel befestigen.
   II. Die untere Hälfte bis zur Aufnahme auf der Oberseite der Haube schieben.

2 x Ø 8mm 2 x 5x45 + 10 mm ③ 3 x Ø 8mm 1 x 5x45 ② B ⑤ B ⑥ ⑦ ⑧ ⑨ 2 x Ø 3x9 Ø 150 Ø 120-125 ⑩ H ⑪ H 2 x Ø 3x9 2 x Ø 3x9 ⑩ H ⑨ F * B ⑨ F * 1 x Ø 2,9x13 OK!

* Nur bei bestimmten Modellen vorgesehen

BESCHREIBUNG DER DUNSTABZUGSHAUBE

Zum Einschalten Schalter nach rechts verstellen oder Taste drücken.

Ansaugleistung/-geschwindigkeit 📁:

Schalter nach rechts verstellen oder die nächste Taste drücken, um die Leistung/Geschwindigkeit zu erhöhen oder das Ventil zu öffnen |1.

1. Fettfilter (die Anzahl der Fettfilter kann modellbedingt variieren).

3. Griff des Fettfilters.

1. Lampenabdeckung (die Anzahl und die Position der Lampen und/oder der Lampenabdeckungen kann modellbedingt variieren).

5. Teleskopkamin.

1. Luftaustritt (nur Umluftversion)

Fettfilter:

Der Metall-Fettfilter hat unbegrenzte Lebensdauer und ist ein Mal im Monat mit der Hand oder im Geschirrspüler bei Niedrigtemperaturen und im Schnellspülgang zu reinigen. Obwohl der Spülgang dem Fettfilter einen matten Aspekt verleihen könnte, wird die Filtrierleistung dadurch keineswegs beeinträchtigt.

Entnahme des Filters: Ziehen Sie den Schnappgriff nach hinten (b) und ziehen Sie dann den Filter nach unten heraus (a).

Lassen Sie den gereinigten Filter trocken werden und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

a b

Karbonfilter (nur bei den für Umluftbetrieb installierten Modellen):

Der Kohlefilter muss alle 4 Monate gewechselt werden.

Er kann weder gewaschen noch regeneriert werden.

Einbau oder Ersatz des Kohlefilters (nur bei den für Umluftbetrieb installierten Modellen).

I. Entfernen Sie die Fettfilter.

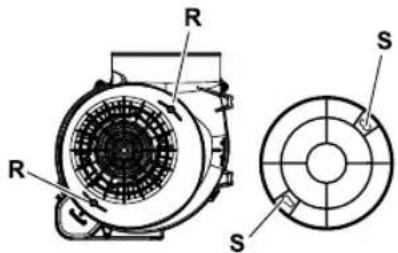

1. Bauen Sie den/die Motor abdeckenden Filter ein: Beim Einsetzen des Filters darauf achten, dass die Zungen R auf dem Luftkanal in die Schlitze S greifen und den Filter im Uhrzeigersinn drehen, bis er einrastet.

2. Setzen Sie die Fettfilter wieder ein.

R S R S

Auswechseln der Lampen

Das Gerät von der Stromversorgung trennen.

Achtung! Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.

1. Die Klammer, mit der die Lampenabdeckung befestigt ist, entfernen, um Zugang zum Lampenfach zu haben. Mit einem kleinen Schlitzschraubenzieher o.ä. aushebeln.

2. Die Glühbirne durch eine neue, max. 40W (E14) ersetzen.

3. Die Lampenabdeckung wieder anbringen und mit einer Klammer befestigen.

Hinweis: Der Zugang zum Lampenfach ist auch nach Entfernen der Fettfilter möglich, aufgrund ihrer Position ist das Ausschrauben der Glühbirne in diesem Fall allerdings etwas schwieriger.

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet. Entsorgung gemäß örtlichen Vorschriften. Das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Gerät

Dieses Gerät ist in Übereinstimmung mit der EU-Richtlinie 2002/96 "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet.

Durch die vorschriftsmäßige Entsorgung trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Produkt oder den Begleitpapieren weist darauf hin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für elektrische und elektronische Geräte abgegeben werden muss. Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung. Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

Achtung!

• Das Gerät ist nicht für den Gebrauch durch Kinder oder körperlich oder geistig behinderte oder auch hör- und sehgeschädigte und unerfahrene Personen bestimmt, es sei denn unter der Aufsicht oder Anleitung einer für ihre Sicherheit haftenden Person.
• Achten Sie darauf, dass Kinder das Gerät nicht als Spielzeug benutzen.
  I. Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an. Vor jedem Reinigungs- oder Instandhaltungseingriff die Dunstabzugshaube vom Stromnetz abschalten. Dazu den Stecker ziehen oder den Hauptschalter in der Wohnung abschalten.
• Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.
• Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt, da das erhitzte Fett Feuer fangen könnte.
• Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit Ihrer Abzugshaube. Säubern Sie regelmäßig alle verschmutzten Flächen Ihrer Abzugshaube. Sie sollten den Filter des Ofteren entfernen und reinigen oder ersetzen. Die Verwendung von entflammbaren Materialien zur Ableitung der angesaugten Luft ist untersagt.
• Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 ^-5 bar) nicht überschreiten. Sorgen Sie daher für eine angemessene Raumbelüftung.
• Die von der Abzugshaube angesaugte Luft darf nicht über den Rauchfang der Heizung oder von Geräten abgestoßen werden, die nicht elektrisch betrieben werden.
• Der Raum muss ausreichend belüftet werden, wenn die Küchenabzugshaube zusammen mit anderen Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.
• Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
• Die Abzugshaube ist keine Ablagefläche: Stellen Sie keine Gegenstände darauf ab und belasten Sie sie nicht übermäßig

Hinweis: Tragen Sie bei allen Installations- und Instandhaltungseingriffen Schutzhandschuhe.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Innenteil der Abzugshaube übereinstimmen. Falls mit Stecker versehen, die Abzugshaube an eine normgerechte Steckdose an zugänglicher Stelle anschließen. Sollte die Abzugshaube nicht mit Stecker versehen sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung bei Uberspannungsbedingungen der IEC-Kategorie III konform mit den Installationsbestimmungen gewährleistet.

ACHTUNG: bevor Sie den Stromkreis der Abzugshaube wieder an das Stromnetz anschließen und deren Betrieb überprüfen, müssen Sie immer kontrollieren, ob das Netzkabel sachgerecht montiert und während der Haubeninstallation NICHT etwa eingequetscht wurde.

Reinigung der Abzugshaube

Achtung! An der Haube verbleibendes Ol oder Fett könnte sich entzünden. Entfernen Sie dieses deshalb mindestens I Mal im Monat. Verwenden Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.

Vor Inbetriebnahme der Dunstabzugshaube

Damit Sie Ihre Dunstabzugshaube optimal Hutzen können, sollten Sie die Gebrauchsanleitungen sorgfältig lesen und für den Bedarfsfall aufbewahren.

Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

Stellen Sie sicher, dass die Abzugshaube keine Transportschäden erlitten hat.

Konformitätserklärung

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG (mit der die 73/23/EWG und deren nachfolgende Änderungen ersetzt werden)

- Schutzvorschriften der "EMV" Richtlinie" 89/336/EWG, geändert durch die Richtlinie 93/68/EWG.

Störung-was tun

Die Abzugshaube funktioniert nicht:
- Sitzt der Stecker korrekt in der Steckdose?
- Liegt ein Stromausfall vor?
Die Ansaugleistung der Abzugshaube ist ungenügend:
- Haben Sie die körrekte Dréhzahlstufe eingestellt?
- Sind die Filter zu reinigen oder zu ersetzen?
- Sind die Abluftöffnungen verstopft?
Die Lampe funktioniert nicht:
- Ist die Lampe zu ersetzen?
- Wurde die Lampe sachgerecht montiert?

KUNDENDIENST

Bevor Sie den Kundendienst rufen

I. Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Fehlersuche").
2. Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.
3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.

Machen Sie bitte folgende Angaben:

• Art der Störung,
- Das Gerätemodell, das Sie dem Typenschild im Inneren der Abzugshaube nach Entfernen der Fettfilter entnehmen können.
- Ihre vollständige Adresse,
- Ihre Telefonnummer mit Vorwahl.
• Die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Inneren der Abzugshaube hinter dem Fettfilter).

Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienststelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur).

Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefährden.

0000 000 00000
