BEDIENUNGSANLEITUNG GR360 Type H4C BLACK & DECKER

Zum Erwerb Ihres Rasenmähers von Black & Decker. Diese Bedienungsanleitung enthält die Betriebs- und Pflegehinweise für den Rasenmäher GR350 von Black & Decker.

Machen Sie sich mit dem Gerät vertraut

Lesen Sie diese Anleitung sorgfältig durch. Beachten Sie vor, während und nach dem Arbeiten mit dem Gerät alle Sicherheitsanleitungen und halten Sie das Gerät in gutem Betriebszustand.

Machen Sie sich vor dem Arbeiten mit dem Gerät mit den Bedienungselementen vertraut und stellen Sie sicher, daß Sie wissen, wie das Gerät im Notfall ausgeschaltet wird.

Bewahren Sie diese Anleitung und alle andere mit dem Gerät gelieferte Literatur für spätere Bezugnahme gut auf.

Sicherheitshinweise

Allgemeines

- Lassen Sie weder Kinder noch Personen, die mit dieser Art von Gerät nicht vertraut sind oder die die Bedienungsanleitung nicht durchgelesen haben, dieses benutzen.

Lassen Sie keine Kinder, Tiere oder andere Personen in die Nähe des Gerätes, während es in Betrieb ist - halten Sie sie stets mindestens 6m vom Arbeitsbereich entfernt.

- Denken Sie daran, daß Sie als Benutzer des Gerätes für Verletzungen Dritter oder Beschädigungen an deren Eigentum verantwortlich sind.

- Ihre Maschine ist ausschließlich für den Betrieb mit Netzstrom (Wechselstrom) ausgelegt. Versuchen sie nicht, das Gerät mit einer anderen Stromquelle zu betreiben.

- Schließen Sie das Gerät immer an eine Netzsteckdose an.

- Tragen Sie das Gerät niemals am Kabel und zerren Sie auch nicht am Kabel, um dieses aus der Steckdose zu ziehen. Halten Sie das Kabel fern von

Bedienungsanleitung

Heizquellen, Öl oder scharfen Kanten. Prüfen Sie vor dem Einsatz den Zustand des Kabels und benutzen Sie es nicht, wenn es beschädigt ist.

Vorbereitung

• Schützen Sie Ihre Füße durch feste Schuhe oder Stiefel - frisch gemähtes Gras ist feucht und rutschig.
• Benutzen Sie Schutzkleidung. Tragen Sie eine Schutzbrille, wenn Sie das Gerät benutzen.
• Benutzen Sie bei Auftreten von Staub eine Gesichtsmaske.

- Tragen Sie einen Gehörschutz, wenn Ihnen der Lärmpegel des Geräts beim Einsatz unangenehm ist.

- Tragen Sie beim Arbeiten mit dem Gerät keine Sandalen und gehen Sie auch nicht barfuß.

- Tragen Sie zum Schutz der Beine eine lange Hose - Gegenstände, die auf dem Rasen liegen, könnten vom Messerbalken erfaßt und herumgeschleudert werden.

- Das Stromkabel sollte regelmäßig auf Anzeichen von Beschädigung oder Alterung geprüft und nur in gutem Zustand verwendet werden.

- Achten Sie immer auf die Lage des Stromkabels und halten Sie es vom laufenden Rasenmähermesser fern.

- Überprüfen Sie, bevor Sie das Gerät ans Stromnetz anschließen, und mit der Arbeit beginnen, ob das Messer oder die Messerschraube beschädigt oder verschlissen sind. Jedes beschädigte Teil muß unverzüglich ersetzt werden, da es eine potentielle Gefahrenquelle darstellt. Prüfen Sie bitte auch, ob die Messerschraube fest und sicher angezogen ist.

- Vergewissern Sie sich, daß Ihr Arbeitsbereich immer frei von Steinen, Draht und anderen Fremdkörpern ist. Derartige Teile könnten durch die rotierende Walze herumgeschleudert werden, bzw. das Gerät beschädigen.

Betrieb des Gerätes

- Wenn Sie zum Starten des Gerätes den Handgriff nach unten drücken oder den Rasenmäher seitlich kippen, stellen Sie vorher sicher, daß Sie einen festen Stand

haben, mit beiden Händen am Gerät sind und Ihre Füße ausreichend Abstand zum Messerbalken haben.

Nach dem Loslassen des Betriebsschalters läuft das Gerät kurze Zeit nach. Lassen Sie es immer von allein auslaufen.

• Ziehen Sie immer den Netzstecker:

• Wenn Sie das Gerät unbeaufsichtigt lassen.
• Bevor Sie am Gerät irgendwelche Überprüfungen, Reinigung, Nachstellungen oder Arbeiten vornehmen.
  • Vor dem Beseitigen einer Störung.
• Wenn das Gerät abnormal zu vibrieren beginnt (sofort prüfen).

• Wenn der Messerbalken mit einem Fremdkörper in Berührung gekommen ist. Untersuchen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. defekte Teile.

• Lassen Sie das Gerät niemals laufen, wenn es auf der Seite liegt und versuchen Sie nicht, das Messer zu stoppen; lassen Sie es immer von allein auslaufen.

• Halten Sie Hände und Füße von den rotierenden Teilen fern.
• Halten sie jederzeit von allen Auslaßöffnungen Abstand.
• Schalten Sie das Gerät vorsichtig und unter Beachtung der Sicherheitshinweise ein, und halten Sie Ihre Füße vom Messerbalken fern.
• Benutzen Sie das Gerät nicht im Regen und lassen Sie es nicht naß werden. Benutzen Sie es, wenn möglich, nicht auf nassem Gras.
• Benutzen Sie das Gerät nur bei Tageslicht oder guter künstlicher Beleuchtung.
• Schieben Sie das Gerät immer vorwärts und gehen Sie beim Einsatz des Gerätes nicht rückwärts.
• Überqueren Sie bei laufendem Messer keine Kieselwege oder Straßen.
• Sorgen Sie immer dafür, daß Sie sicher stehen, besonders an Böschungen.
• Arbeiten Sie in Hanglagen immer quer zum Gefälle, niemals auf- oder abwärts. Seien Sie besonders vorsichtig bei Richtungswechseln.
• Mähen Sie mit dem Gerät keine übermäßig steilen Böschungen und tragen Sie immer rutschfeste Schuhe.

DEUTSCH

• Gehen Sie beim Einsatz des Gerätes langsam; nicht schnell laufen. Wenden Sie bei Einsatz keinen übermäßigen Druck an.
• Heben Sie das Gerät bei laufendem Motor nie hoch und tragen Sie es dann auch nicht. Wenn Sie das Gerät zum Transport hochheben, achten Sie darauf, daß das Messer nicht mehr läuft.
• Seien Sie beim Hochheben des Gerätes beim Transport äußerst vorsichtig.
• Nehmen Sie das Gerät niemals in Betrieb, wenn es beschädigt ist.

Wartung und Lagerung

• Bewahren Sie das Gerät, wenn Sie es nicht benutzen, an einem trockenen Ort und außer Reichweite von Kindern auf.
• Benutzen Sie zur Reinigung des Gerätes keine Reinigungsmittel oder Reinigungsflüssigkeiten - benutzen Sie einen stumpfen Schaber, um Gras und Schmutz zu entfernen. Trennen Sie das Gerät vor der Reinigung immer von der Netzversorgung.
• Benutzen Sie das Gerät nicht, wenn irgendwelche Teile defekt sind; werfen Sie alle defekten Teile weg und setzen Sie neue ein, bevor Sie das Gerät benutzen.
• Sorgen Sie dafür, daß alle Muttern und Bolzen fest angezogen sind, um sicher zu sein, daß sich das Gerät in gutem Betriebszustand befindet.
• Benutzen Sie nur von Black & Decker empfohlene Ersatzteile und Zubehör.

Die Firma Black & Decker bemüht sich um die ständige Verbesserung ihrer Produkte und behält sich daher das Recht vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.

Doppelisolierung

Dieses Gerät ist doppelt isoliert. Dies bedeutet, daß alle äußeren Metallteile von der Stromversorgung elektrisch isoliert sind. Dies wird dadurch erzielt, daß sich zwischen den elektrischen und den mechanischen Bauteilen eine zusätzliche Isolierschicht befindet. Doppelisolierung bedeutet größere elektrische Sicherheit und macht die Erdung der Maschine überflüssig.

Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern (FI-Sicherung) ausgestattet sein Bitte beachten Sie dies vor dem Einsatz Ihres Rasenlüfters - sprechen Sie ggf. mit Ihrem Elektroinstallateur.

Achtung! Eine FI-Sicherung oder andere Stromkreisunterbrecher ersetzen keinesfalls die vorher beschriebenen Sicherheitshinweise zur Bedienung des Gerätes.

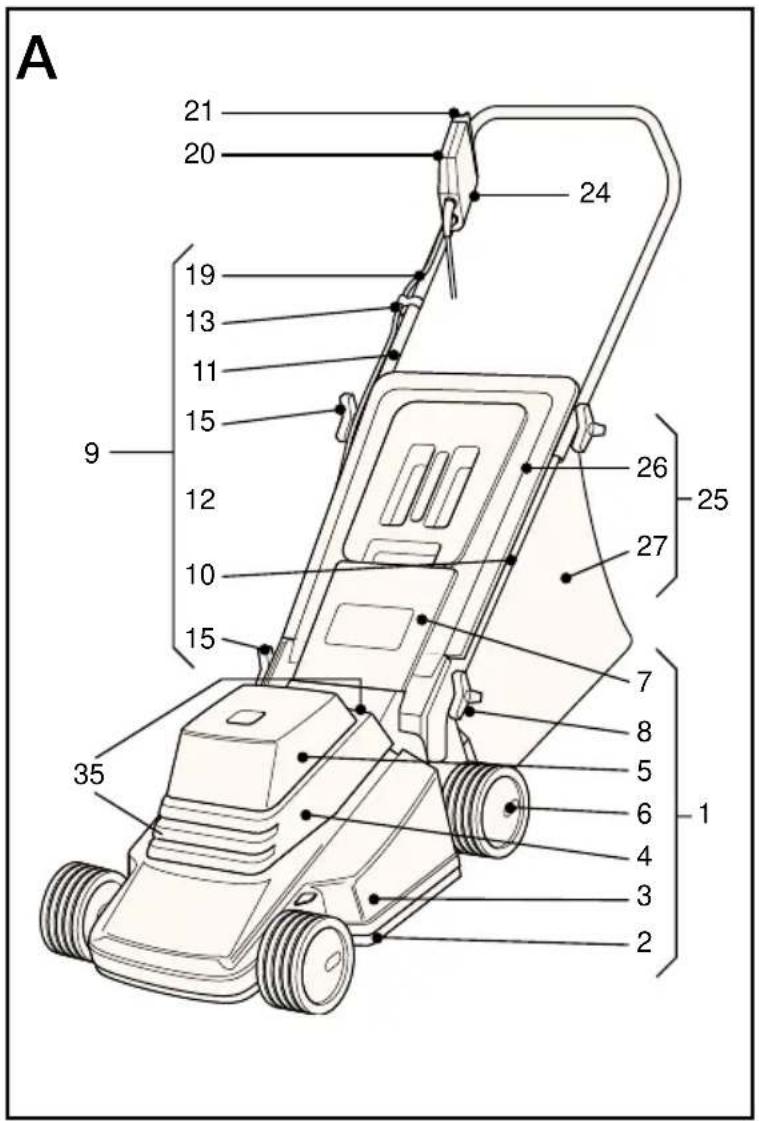

Montage des Handgriffes (Abb. A - D)

A

Alle Teile aus dem Karton nehmen. Machen Sie sich mit allen Bauteilen Ihres Rasenmähers vertraut - Einzelheiten entnehmen Sie bitte Abb. A. Die in Abb. A dargestellten wesentlichen Bauteile sind:

Gerätegehäuse (1) bestehend aus: Mäherdeck (3), Messergehäuse (2), Abdeckrahmen (4), Motorabdeckung (5), Räder (6), Klappe zur Grasfangöffnung (7), Gewindestange (8).

Handgriff (9) - bestehend aus unterem Griffgestänge (10), Handgriff (11), Schalterkasten (24), Schalterhebel (21) und Sicherheits-Einschaltsperre (20), Anschlußkabel (19), Kabelklemmen (12, 13) sowie Flügelmutter (15), Unterlegscheibe (16) und Befestigungsschraube (17).

B

- Das untere Griffgestänge (10) ist bereits komplett montiert. Sie müssen das Gestänge lediglich hochklappen, bis seine Enden in den dafür vorgesehenen Vertiefungen am Mäher einrasten. Anschließend können Sie die Knebelmuttern (15) festziehen.

Nachdem nun das untere Griffgestänge montiert ist, befestigen Sie bitte den Handgriff wie folgt:

C

- Setzen Sie den Handgriff (11) an das untere Griffgestänge (10) an, indem Sie die unteren Löcher im Handgriff auf die Fixierstifte (18) am unteren Griffgestänge aufsetzen.

- Setzen Sie in die verbleibenden (oberen) Löcher im unteren Griffgestänge und im oberen Handgriff die Befestigungsschrauben (17) ein. Unterlegen Sie sie mit den Unterlegscheiben (16) und sichern Sie die Schrauben mit den Flügelmuttern (15).

Anmerkung: Flügelmutter nur von Hand festziehen, keinen Schlüssel oder andere Werkzeuge benutzen!

Nun fixieren Sie das Kabel (19) mittels der Kabelklemmen (12, 13) wie in Abb. D dargestellt.

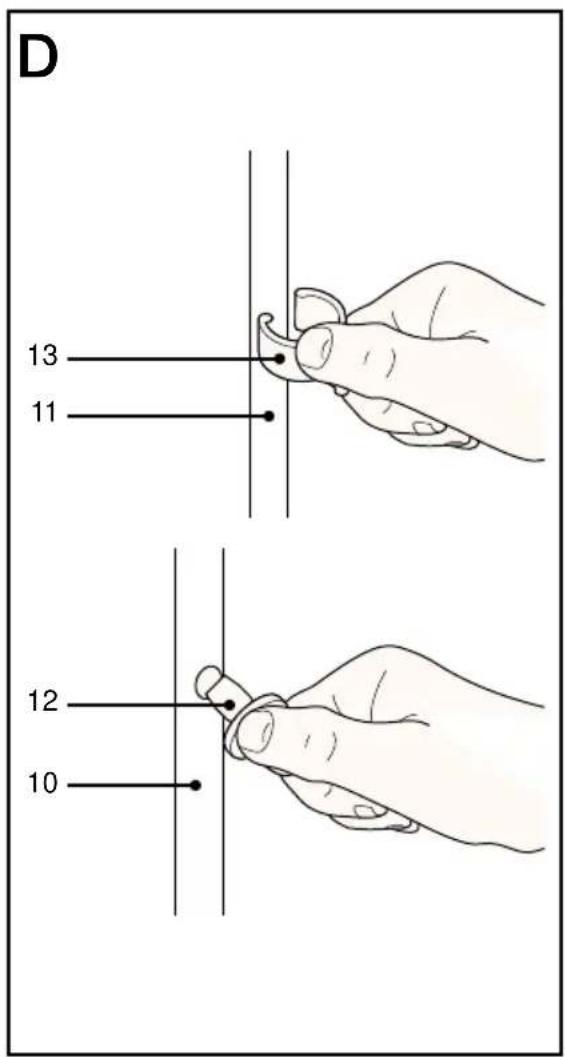

D

- Die untere Kabelklemme (12) hat einen Fixierstift und kann so in dem Loch im unteren Griffgestänge (11) befestigt werden.

• Die obere Kabelklemme (13) kann am oberen Handgriff an einer beliebigen Stelle befestigt werden.

- Setzen Sie nun das Kabel in die dafür vorgesegenen Aussparung an den Kabelklemmen ein.

Schnitthöheneinstellung (Abb. G)

Achtung! Ziehen Sie vor der Einstellung der Schnitthöhe den Netzstecker und warten Sie den Stillstand der Messer ab!

G

Hinten am Gerät befindet sich die fünfstufige Höhenverstellung (34). Ziehen Sie diese nach außen weg vom Mähergehäuse (1) und dann je nach Bedarf nach oben oder unten. So können Sie die jeweils gewünschte Schnitthöhe einstellen.

Anmerkung: Der Hebel zur Schnitthöheneinstellung steht in der eingestellten Position unter Spannung. Zur Veränderung der Schnitthöhe ziehen Sie den Hebel nach außen und lassen ihn in der gewünschten Stellung einrasten.

Maximale bis mittlere Schneidstufen werden durch die Pfeile 1, 2 und 3 angezeigt und sind zum Schneiden von langem Gras geeignet. Die Stufen 4 und 5 benutzen Sie, wenn Sie ebene Rasenflächen auf kurzem Schnitt halten möchten.

Zusammenbau der Grasfangeinrichtung (Abb. E)

E1

- Vergewissern Sie sich, daß die Teile den in Abb. E1 dargestellten entsprechen, bevor Sie mit dem Zusammenbau der Grasfangeinrichtung beginnen.

- Montieren Sie den Grasfangsack, indem Sie den Rand in die Nut schieben und fest hineindrücken bis er einrastet.

E2

- Bringen Sie den Metallbügel in Position.

E3

- Befestigen Sie erst die beiden seilichen Klammern des Fangsackes am Metallbügel und montieren anschließend die untere Klammer.

E4

Einsetzen des Grasfangsackes:

- Nehmen Sie den Grasfangsack (26) am Handgriff, öffnen Sie die Abdeckklappe der Grasauswurföffnung (7) und führen Sie ihn durch das untere Griffgestänge (10). Befestigen Sie den Grasfangsack,

indem Sie die beiden Pfeile am Gehäuserahmen (2) und Handgriff des Grasfangsackes (26) aufeinander ausrichten.

- Lassen Sie dann die Abdeckklappe der Grasauswurföffnung (7) zur Befestigung der Grasfangeinrichtung vorsichtig los.

Hinweise und Tips zum Gebrauch Ihres Rasenmähers (Abb. H + J)

Beachten Sie alle wichtigen Sicherheitshinweise beim Arbeiten mit Ihrem Rasenmäher.

Zum Erreichen optimaler Arbeitsergebnisse empfehlen wir die Arbeitsweise wie in Abb. Ha dargestellt. Beim Einhalten dieses Schemas ist ein Überfahren des Netzkabels so gut wie ausgeschlossen.

• Legen Sie das Kabel nahe am Ausgangspunkt auf den Rasen (s. Abb. Ha, 1).
• Den Handgriff mit beiden Händen festhalten.

Ihr Schalterkasten enthält eine Kabelführung. Gehen Sie beim Einhängen des Kabels in die Kabelführung wie nachstehend beschrieben vor:

• Das mit einer Steckdose versehene Ende des Kabels mit dem Stecker des Rasenmähers verbinden.
• Mit Ihrem Kabel nahe am Stecker eine Schlinge bilden.
• Die Schlinge von der der Kabelführung entgegengesetzten Seite durch die Aussparung durchschieben, die Schlinge über dem Haken plazieren und das Kabel durch die Aussparung zurückziehen. Jetzt ist Ihr Kabel fest in der Führung verankert.
• Das Kabel sollte nun aus dem Schnittbereich des Rasenmähers hinter dem Bediener einsatzbereit herabhängen.

Achtung! Niemals versuchen, den Rasenmäher mit nur einer Hand zu bedienen! Das Gerät muß stets mit beiden Händen geführt werden.

- Vor dem Starten Ihres Rasenmähers empfiehlt es sich, das Gerät leicht nach hinten zu kippen und den Motor ohne Behinderung auf die volle Umdrehungsgeschwindigkeit kommen zu lassen. Zum Starten Ihres Rasenmähers die Sicherheits-Einschaltspere (20) im Schalterkasten (24) eindrücken (siehe Abb. A). Der Rasenmäher läuft nun an.

DEUTSCH

Lassen Sie den Ein-/Ausschalter los. Jetzt können Sie den Rasenmäher wieder auf den Rasen aufsetzen und mit der Arbeit beginnen.

- Gehen Sie beim Mähen wie in Abb. Ha dargestellt vor; arbeiten Sie von Position 1 nach Position 2. Nach Erreichen von Position 2 drehen Sie nach rechts und arbeiten sich vor in Richtung Position 3. Mähen Sie weiter bis zum Ende der Rasenfläche, wenden Sie sich dann nach links und arbeiten Sie sich vor bis Position 4. Arbeiten Sie weiter wie in Abb. Ha beschrieben, und mähen Sie immer weg vom Kabel. Folgen Sie niemals der in Abb. Hb beschriebenen Vorgehensweise. Das Arbeiten zum Kabel hin ist in höchstem Maße gefährlich.

Der Rasenmäher läuft solange, wie Sie den Starthebel betätigen. Zum Ausschalten des Rasenmähers diesen Schalter loslassen.

Bevor Sie den Rasenmäher nach Beendigung der Mäharbeiten wieder wegstellen, sollten Sie ihn auf jeden Fall säubern. Näheres hierzu im Kapitel "Wartung und Pflege".

Anmerkung: Für optimale Arbeitsergebnisse ist es unerläßlich, den Rasen bzw. die Grünfläche regelmäßig, aber niemals bei Nässe, zu mähen.

Wartung der Messer

Die Stahlmesser sind dazu konzipiert, langem, starkem Gras einen feinen Schnitt zu verleihen. Mit diesen Messern kann man auch dann noch einen gleichmäßigen Schnitt erreichen, wenn sie schon stumpf geworden oder etwas vergratet sind. Sie müssen keinesfalls so scharf wie Rasiermesser sein.

Sollte jedoch das Schnittergebnis aufgrund von beschädigten oder stumpfen Messern unbefriedigend werden, sollten Sie Ihren Rasenmäher mit neuen Messern bestücken bzw. vorhandene Messer zumindest nachschärfen.

Wir empfehlen das Schleifen oder die Erneuerung des Stahlmessers zu Saisonbeginn.

Ersatzmesser erhalten Sie bei Ihrem Black & Decker Händler oder beim Black & Decker Zentral-Kundendienst.

Einsetzen neuer Messer (Abb. F)

Achtung! Ziehen Sie den Netzstecker bevor Sie am Schneidwerkzeug der Maschine arbeiten.

• Drehen Sie den Rasenmäher auf die Seite, so daß das Messer unter dem Messergehäuse (2) sichtbar ist.
• Decken Sie, zum Schutz Ihrer Hände, die Messer mit einem Tuch ab oder tragen Sie dicke Arbeitshandschuhe. Halten Sie das Messer fest und lösen Sie unter Zuhilfenahme des mitgelieferten Werkzeugs die Mutter (30) von der Motorwelle.
  • Das Messer kann nun ersetzt werden.

Anmerkung: Entfernen Sie auf keinen Fall das Flügelrad (32).

Bedienungshinweise

- Über 10cm hohes Gras sollten Sie in zwei Arbeitsgängen schneiden, um ein gutes Schnittergebnis zu erhalten. Im ersten Schnitt mit der größten Schnitthöhe mähen, im zweiten Arbeitsgang die endgültig gewünschte Höhe einstellen.

Wartung und Pflege

Die in diesem Kapitel erwähnten Hinweise beziehen sich auf die allgemeine Pflege und Wartung der Hauptbauteile Ihres Rasenmähers. Spezielle Hinweise zum Messer finden Sie im Abschnitt "Wartung der Messer".

Achtung! Nur einwandfreie Kabel verwenden! Schadhafte Kabel müssen umgehend ersetzt werden. Nehmen Sie selbst keine Reparaturen daran vor.

• Halten Sie Ihren Rasenmäher stets sauber und frei von Grasresten - besonders das Messergehäuse (2) und die Lüftungsschlitze (35). Siehe Abb. A zur näheren Erläuterung der angegebenen Bereiche.
• Alle Elektrokabel regelmäßig auf Anzeichen von Verschleiß, Abrieb oder andere Beschädigungen überprüfen.
• Wir empfehlen Ihnen, nach jedem Mähvorgang das Gras, das sich an der Unterseite der Messerabdeckung angehäuft hat, mit einer trockenen Bürste zu entfernen.
• Kunststoffteile können mit einem feuchten Tuch gereinigt werden.

Anmerkung: Keine Lösungs- bzw. scharfen Reinigungsmittel verwenden, da diese die Kunststoffteile Ihres Gerätes beschädigen könnten.

Fehlersuche

Die folgende Tabelle soll Ihnen als Orientierungshilfe zur Fehlersuche dienen.

Achtung! Immer Netzstecker ziehen.

Symptom Mögliche Abhilfe Ursache

Motor läuft, aber Messer Hindernis vom Messer bewegt eingeklemmt. Messer entfernen. sich nicht.

Kein Geräusch Fehlanschluß. Stromzufuhr und Messer überprüfen. bewegt sich nicht. Hauptsicherung

überprüfen.

Was tun, wenn das Gerät zur Reparatur muss

Information darüber, wie und wohin Sie das Gerät zur Reparatur oder Wartung schicken können, finden Sie auf der Rückseite der Ersatzteilliste. Wir empfehlen, diese gut aufzubewahren.

Produkte und Umwelt

Wenn Sie eines Tages Ihr Gerät durch ein Neues ersetzen müssen oder Sie es nicht mehr benötigen, dann denken Sie an den Umweltschutz. Ihr Black & Decker Servicecenter nimmt gerne Ihre alten Geräte an und entsorgt sie auf umweltverträgliche Weise.

Garantie

Für dieses Produkt leistet der Hersteller Gewähr in Übereinstimmung mit den Bedingungen, die in den beiliegenden Unterlagen abgedruckt sind.

Verwenden Sie nur original Black & Decker Zubehör und Ersatzteile. Mißachtung kann zur Beschädigung oder Leistungsminderung Ihres Black & Decker Produktes führen oder Ihre Garantieansprüche einschränken.

Black & Decker Kundendienst

Black & Decker legt besonderen Wert auf gute und prompte Ausführung aller Wartungs- und Reparaturarbeiten, In unserer Kundendienstwerkstatt arbeiten geschulte Fachkräfte, die Original-Ersatzteile verfügbar haben. Sollten irgendwelche Defekte an Ihrem Gerät auftreten, so senden Sie es bitte direkt

an den Black & Decker-Zentralkundendienst. Teilen Sie uns kurz schriftlich mit, was Sie bemängeln und Sie erhalten Ihr Gerät in kürzester Zeit repariert zurück.

Andere Produkte von Black & Decker

Die Firma Black & Decker verfügt über ein komplettes Angebot an Elektrowerkzeugen für draußen, die Ihnen die Arbeit im Garten erleichtern. Wenn Sie weitere Information über andere Produkte wünschen, dann setzen Sie sich bitte direkt mit Black & Decker oder Ihrem Black & Decker Händler in Verbindung.

Rasenmäher Heckenscheren Kettensägen Rasenharken Häcksler Laub- und Abfallsauger Rasentrimmer

EG Konformitätserklärung

Wir erklären hiermit, daß die folgenden

Elektrowerkzeuge: GR350

der Richtlinie: 89/392/EEC, 89/336/EEC,

73/23/EEC, EN55014, EN60335,

EN55104 entsprechen

Lpa (Schalldruck) 93dB (A)

Lpa (Schalleistung) 106dB (A)

Gewichteter Effektivwert der

Beschleunigung <2.5m/s²
