BEDIENUNGSANLEITUNG BCF805 SWITEL

Bedienungsanleitung 3.

Mode d'emploi 14.

1 Sicherheitshinweise 4.
2 Bedienelemente und Anzeigen 5. . . . . .
3 Geräte in Betrieb nehmen 6. . . . . . . .
4 Wie bediene ich den Sender 8. . . . . . . .
5 Wie bediene ich den Empfänger 9. . . . .
6 Falls es Probleme gibt 10. . . . . . . . . . .
7 Technische Eigenschaften 11. . . . . . . .
8 Pflegehinweise / Garantie 12. . . . . . . .
9 Stichwortverzeichnis 13.

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Das Monitor-Set wurde zur Überwachung von Räumen entwickelt. Der Sender übermittelt von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung des Geräts ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes. Der Anwender wird nicht aus seiner persönlichen Haftung entlassen. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort und Sicherheitsinformationen

Legen Sie den Sender niemals in das Bett oder in den Laufstall eines Babys/Kindes.

Vergewissern Sie sich, dass sich der Sender und das Netzkabel immer außerhalb der Reichweite von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.

Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie keine Kissen, Handtücher oder Ähnliches auf die Geräte.

Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.

Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder HIFI-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommen kann.

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile das Monitor-Set beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Kabel und Stecker. Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall funktionieren die Geräte nur im Batteriebetrieb. Ziehen Sie dafür die Netzadapterstecker aus den Geräten heraus.

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

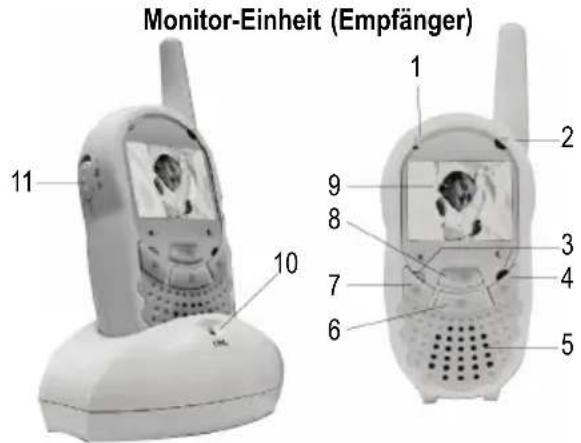

2 Bedienelemente und Anzeigen

Monitor-Einheit (Empfänger) 1 2 3 4 5 6 7 8 9 10 11

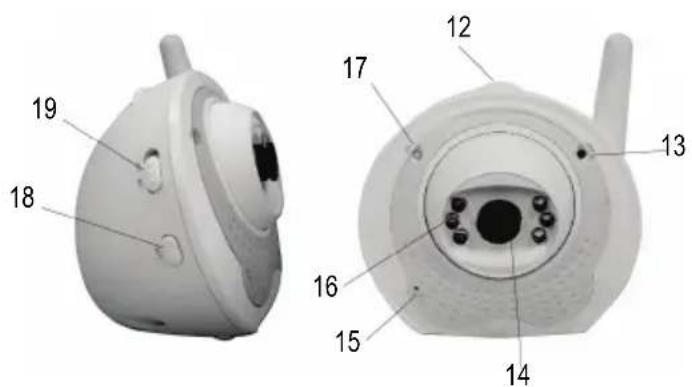

Kamera-Einheit (Sender)

1 Power-LED
2 Verbindungs-LED
3 Helligkeit/Contrast-LED
4 Taste ▼, Verringern von Lautstärke, Helligkeit, Kontrast
5 Lautsprecher
6 Taste MENU
7 Taste ▲, Erhöhen von Lautstärke, Helligkeit, Kontrast
8 Taste REMOTE
9 LC-Display
10 Lade-LED
11 Ein-/Ausschalter
12 VOX-Empfindlichkeitsregler (vox)
13 Verbindungs-LED
14 Objektiv
15 Mikrofon
16 Lichtsensor für autom. Nachtüberwachung
17 Power-LED
18 Registrierungstaste
19 Ein-/Ausschalter

3 Geräte in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Die übertragenen Daten (Bild und/oder Töne) sind im Empfangsbereich öffentlich zu empfangen!

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Kamera-Einheit (Sender)	eine Monitor-Einheit (Empfänger)	4 wiederaufladbare Akkus (AAA) für den Empfänger
zwei Netzteile ein Gürtel	clip eine Bedienungsanleitung

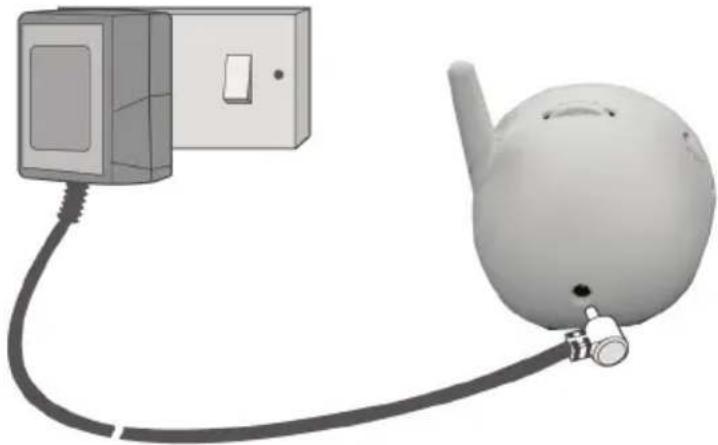

Sender anschließen

Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Betrieb mit Netzteil

Schließen Sie den Sender wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Achtung: Verwenden Sie für den Sender das Netzteil Modell Nr. TEE060P040, mit den Ausgangsdaten: 6 V, 400 mA.

Betrieb mit Batterien oder Akkus

Öffnen Sie das Batterie-/Akkufach auf der Rückseite des Senders.

Setzen Sie die Akkus oder Batterien polungsrichtig ein.

Folgen Sie dazu den Abbildungen im Batteriefach.

Schließen Sie das Batteriefach wieder.

Der Sender kann mit 4 "AAA" Batterien (nicht im Lieferumfang enthalten) oder mit wiederaufladbaren Akkus des gleichen Typs betrieben werden. Bedenken Sie aber, dass im Gerät keine Aufladung der Akkus vorgenommen werden kann.

Sie benötigen ein zusätzliches Ladegerät.

Bei geringer Akku-/Batterieleistung leuchtet die Power-LED dauerhaft rot. Die Akkus/Batterien müssen ausgewechselt werden.

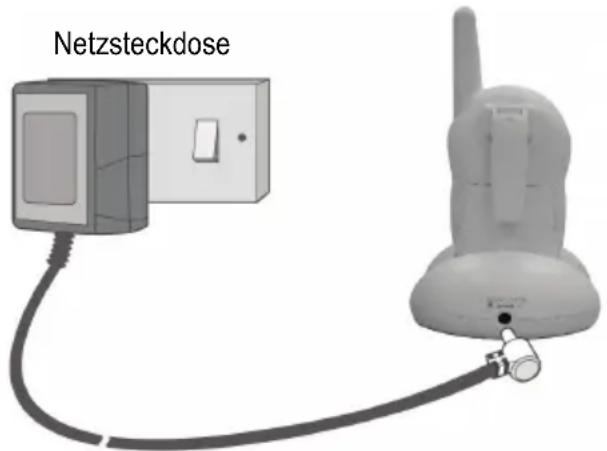

Empfänger anschließen

Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Betrieb mit Netzteil

Schließen Sie den Empfänger wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Achtung: Verwenden Sie für den Empfänger das Netzteil Modell Nr. TEE075P030, mit den Ausgangsdaten: 7,5 V, 300 mA.

Betrieb mit Batterien oder Akkus

Entfernen Sie den ggf. Gürtelclip (siehe unten).

Öffnen Sie das Batterie-/Akkufach auf der Rückseite des Empfängers.

Setzen Sie die Akkus oder Batterien polungsrichtig ein.

Folgen Sie dazu den Abbildungen im Batteriefach.

Schließen Sie das Batteriefach wieder.

Montieren Sie ggf. den Gürtelclip wieder.

Der Empfänger kann mit 4 "AAA" Batterien (nicht im Lieferumfang enthalten) oder mit wiederaufladbaren Akkus des gleichen Typs betrieben werden. Akkus können direkt im Gerät geladen werden, wenn dieses in der Ladestation steht.

Achtung: Personenschäden und/oder Beschädigungen des Geräts möglich! Stellen Sie das Gerät nicht in die Ladestation, wenn Sie Batterien eingelegt haben. Es besteht die Gefahr von Explosionen und/oder starker Erwärmung des Geräts.

Bei geringer Akku-/Batterieleistung leuchten die LEDs im Wechsel. Die Akkus/Batterien müssen ausgewechselt werden.

Gürtelclip montieren/demontieren

Schieben Sie den Gürtelclip bis zum hörbaren Einrasten in die Aufnahme an der Rückseite des Empfängers nach unten. Zum Demontieren entriegeln Sie die Arretierung durch Heranziehen und schieben anschließend den Gürtelclip aus der Aufnahme nach oben heraus.

Empfänger und Sender anmelden/Verbindung herstellen

Empfänger und Sender sind angemeldet. Bei Bedarf können Sie eine Anmeldung auch manuell durchführen:

1. Schalten Sie den Sender und den Empfänger ein.

2. Drücken Sie am Empfänger die Taste MENU und halten diese gedrückt, bis die Verbindungs-LED blinkt.

3. Drücken Sie am Sender kurz die Registrierungstaste. Die Verbindungs-LED blinkt ebenfalls. Nach der erfolgreichen Verbindung wird im Display das vom Objektiv erfasste Bild angezeigt.

4 Wie bediene ich den Sender

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Sender ein-/ausschalten

1. Schalten Sie den Ein-/Ausschalter in die Position "I". Die Power-LED leuchtet grün. Der Sender ist jetzt betriebsbereit.
   Beigeringer Akku-/Batterieleistung leuchtet die Power-LED rot.
2. Stellen Sie den Sender für die Monitorüberwachung an einem günstigen Ort auf und richten Sie das Objektiv auf den Beobachtungsbereich ein.
3. Zum Ausschalten des Senders schalten Sie den Ein-/Ausschalter in die Position "O".

Nachtsicht

Der Sender ist mit 6 Infrarot-Dioden ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz-weiß.

VOX-Empfindlichkeit einstellen

Durch die VOX1-Funktion (Geräuscherkennung) beginnt das System automatisch mit der Übertragung vom Sender zum Empfänger, wenn eine Stimme oder ein Geräusch erkannt wird.

Bei der Übertragung tritt eine kurze Verzögerung auf, bevor der Empfänger die Stimme/das Geräusch und das Bild wiedergibt.

Die VOX-Empfindlichkeit kann stufenlos über den Drehregler VOX eingestellt werden.

Verstellen Sie den Drehregler im Uhrzeigersinn: Das System wird bereits durch leise Geräusche aktiviert.

Verstellen Sie den Drehregler gegen den Uhrzeigersinn: Das System wird nur durch laute Geräusche aktiviert.

Wenn länger als eine Minute keine Stimme oder kein Geräusch mehr erkannt wurde, wird die Übertragung automatisch beendet.

Bildschärfe einstellen

Am Objektiv kann bei Bedarf die Bildschärfe geregelt werden. Drehen Sie den vorderen Teil des Objektivs leicht heraus oder hinein, um die Schärfe einzustellen.

5 Wie bediene ich den Empfänger

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Empfänger ein-/ausschalten

1. Schalten Sie den Ein-/Ausschalter in die Position "I". Die Power-LED leuchtet grün. Der Empfänger ist jetzt betriebsbereit.

Beigeringer Akku-/ Batterieleistung leuchten die LEDs im Wechsel.

1. Zum Ausschalten des Empfängers schalten Sie den Ein-/Ausschalter in die Position "O".

Lautstärke einstellen

Drücken Sie die Taste ▲, um die Lautstärke zu erhöhen. Drücken Sie die Taste ▼, um die Lautstärke zu verringern. Stellen Sie die gewünschte Lautstärke ein.

Helligkeit einstellen

Drücken Sie einmal die Taste MENU. Die linke LED leuchtet. Drücken Sie die Taste ▲, um die Helligkeit zu erhöhen. Drücken Sie die Taste ▼, um die Helligkeit zu verringern. Stellen Sie die gewünschte Helligkeit ein.

Kontrast einstellen

Drücken Sie zweimal die Taste MENU. Die rechte LED leuchtet. Drücken Sie die Taste ▲, um den Kontrast zu erhöhen. Drücken Sie die Taste ▼, um den Kontrast zu verringern. Stellen Sie den gewünschten Kontrast ein.

Remote-Funktion

Sie können die Überwachungsfunktion auch manuell durch einen Tastendruck am Empfänger ein-/ausschalten.

Wenn kein Bild übertragen wird, drücken Sie die Taste REMOTE. Ca. eine Sekunde danach wird der Ton aus dem überwachten Raum übertragen und das aktuell erfasste Bild des Objektivs wird auf dem Display angezeigt.

Wenn länger als eine Minute keine Stimme oder kein Geräusch mehr erkannt wurde, wird die Übertragung automatisch beendet.

Wenn Sie die Übertragung vor Ablauf der Minute beenden möchten, drücken Sie die Taste REMOTE erneut. Das System befindet sich dann wieder im Stand-by-Mode.

Falls es Probleme gibt

6 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit Ihrem Überwachungsgerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten
Keine Funktion - Sender und/oder Empfänger sind nicht eingeschaltet.- Die Akkus/Batterien sind leer oder defekt.- Netzadapter sind nicht kontaktiert.
Kein Empfang - Sender und Empfänger sind nicht angemeldet.- Der Abstand des Senders, z. B. zum Baby, ist zu groß. Beachten Sie den Mindestabstand von einem Meter.- Der Abstand zwischen Empfänger und Sender ist zu groß.- Die VOX-Empfindlichkeit ist zu niedrig eingestellt.
Empfangsstörungen - Der Abstand zwischen Empfänger und Sender ist zu groß.- Die Akku-/Batterieleistung ist zu gering.- Andere elektronische Geräte stören das Übertragungsfeld.
Pfeifton (Rückkopplung) - Vergrößern Sie die Entfernung zwischen Empfänger und Sender.- Verringern Sie die Lautstärke am Empfänger.
Rauschen - Die Akku-/Batterieleistung ist zu gering.
Bild- aber keine Tonübertragung	- Die Lautstärke ist zu gering eingestellt.
Bild wird schwarz-weiß dar-gestellt	- Die Nachtsichtfunktion ist aktiv.
Die Akkus im Empfänger werden nicht geladen	- Der Netzadapter ist nicht kontaktiert.

D

7 Technische Eigenschaften

Technische Daten

Merkmal Wert
Kamera (Sender) Schalter: I/O	Buchse: 6 V DCSensor: 1 NachtlichtsensorLED: VerbindungLED: PowerIR-Dioden: 6Taster: Registrierung
Monitor (Empfänger) Bildschirm: 2" TFT LC-Display	Schalter: I/OBuchse: 7,5 V DCTaster: Helligkeit, Kontrast, Lautstärke (+)Taster: Helligkeit, Kontrast, Lautstärke (-)LED: HelligkeitLED: KontrastLED: VerbindungLED: Power
Stromversorgung (Empfänger) Netzteil DC 7,5 V / 300 mA	Modell Nr. TEE075P030oder 4 x AAA
Stromversorgung (Sender) Netzteil DC 6 V / 400 mA	Modell Nr. TEE060P040oder 4 x AAA
Reichweite	Bis zu 100 Metern unter optimalenBedingungen.In Gebäuden wird die Reichweite durch Wände,Türen usw. verringert.
Frequenzbereich	2400 ~ 2483 MHz
Zulässige Umgebungstemperatur	0°C bis 40°C
Zulässige relative Luftfeuchtigkeit	20 % bis 75 %
Sendeleistung (TX PA Power)	13 ± 1 dBm

Ihr Gerät (Sender) ist mit einem energieeffizienten Netzteil (Input 230 V AC , Output 6 V DC , 400 mA) ausgestattet. Die Nulllast beträgt > 0,3 W. Die durchschnittliche Effizienz beträgt < 69,12 %.

Die Leistungsaufnahme: - im Betrieb (Bereitschaft/Gespräch): ca. 1,1 W / 1,4 W

Ihr Gerät (Empfänger) ist mit einem energieeffizienten Netzteil (Input 230 V AC , Output 7,5 V DC ,

300 mA) ausgestattet. Die Nulllast beträgt > 0,3 W. Die durchschnittliche Effizienz beträgt < 69,12 %.

Die Leistungsaufnahme beträgt ca. 1,4 W.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com

D

8 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

9 Stichwortverzeichnis

A

Anmelden, 7

B

Bedienelemente, 5

Bedienung, 8, 9

Betrieb mit Batterien oder Akkus, 7

Betrieb mit Netzteil, 6, 7

Bildschärfe einstellen, 8

E

Empfänger anschließen, 7

Empfänger ein-/ausschalten, 9

F

Fehlerbehebung, 10

Fragen und Antworten, 10

G

Garantie, 12

Gürtelclip montieren, 7

H

Helligkeit einstellen, 9

|

Inbetriebnahme, 6

K

Konformitätserklärung, 11

Kontrast einstellen, 9

L

Lautstärke einstellen, 9

N

Nachtsicht, 8

P

Pflegehinweise, 12

Probleme, 10

R

Remote-Funktion, 9

S

Sender anschließen, 6

Sender ein-/ausschalten, 8

Service-Hotline, 10

Sicherheitshinweise, 4

T

Technische Daten, 11

V

Verbindung herstellen, 7

Verpackungsinhalt, 6

VOX-Empfindlichkeit einstellen, 8

F

Diese Anlage entspricht der europäischen R&TTE Richtlinie.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
