BEDIENUNGSANLEITUNG DBS 3000 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie Instrucciones de servicio/Garantía • Manual de instruções/Garantia Istruzioni per l'uso/Garanzia • Bruksanvisning/Garanti Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja Návod k použití/Záruka • A használati utasítás/Garancia Руководство по эксплуатации/Гарантия

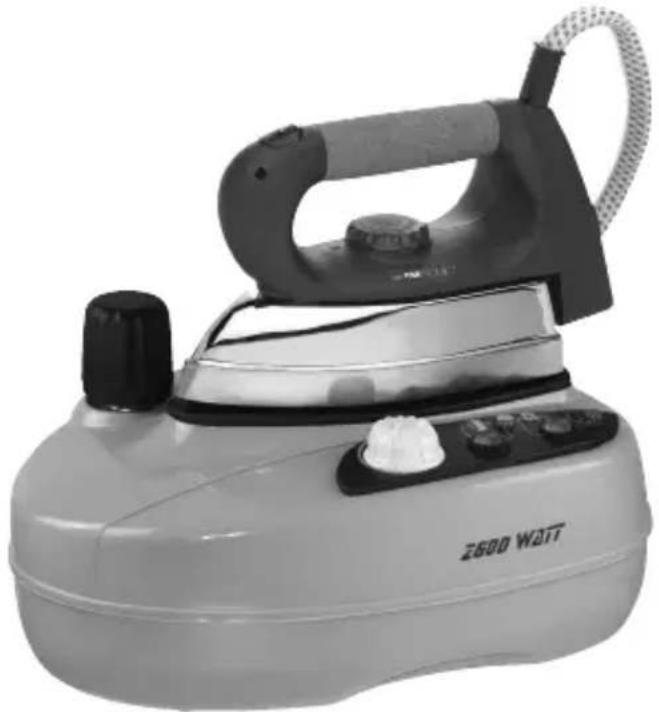

Profi -Dampfbügelstation

Professioneel stoomstrijkijzer met station • Station de repassage professionnelle à vapeur Estación profesional para planchar a vapor • Aparelho de engomar a vapor Macchina da stiro a vapore professionale • Proft dampstrykestasjon Professional Steam Iron Station • Profesjonalne želazko parowe Profesionální napařovací žehlička, ergonomický podstavec • Típusú profi gőzölős vasaló rendszer Профессиональная гладильная система

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos Elementi di comando • Oversikt over betjeningselementene Overview of the Components • Przegląd elementów obłsugi Přehled ovládacích prvků • A kezelő elemek áttekintéseé Обзор деталей прибора

2/3/5 1 4 7 8 6 9 10 12 11 13

D

Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
• Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise...“.

Spezielle Sicherheitshinweise

• VORSICHT! Die Bügelsohle, Abstellfläche (8) und der Wassertank (6) werden schnell heiß und benötigt lange Zeit zum Abkühlen. Bitte diese nicht berühren!
- Bei Nichtgebrauch das Bügeleisen auf die Abstellfl äche stellen!
- Vor dem Befüllen des Wassertanks Netzstecker ziehen. Füllen Sie nicht mehr als 0,7 Liter kaltes Wasser in den Wassertank!
- Knicken Sie nicht den Verbindungsschlauch (4)!
- Bügeln Sie mit diesem Gerät nur Kleidungsstücke!
- Verwenden Sie bitte nur destilliertes Wasser. Verwenden Sie keine Entkalkungsmittel! Diese zerstören das Gerät!

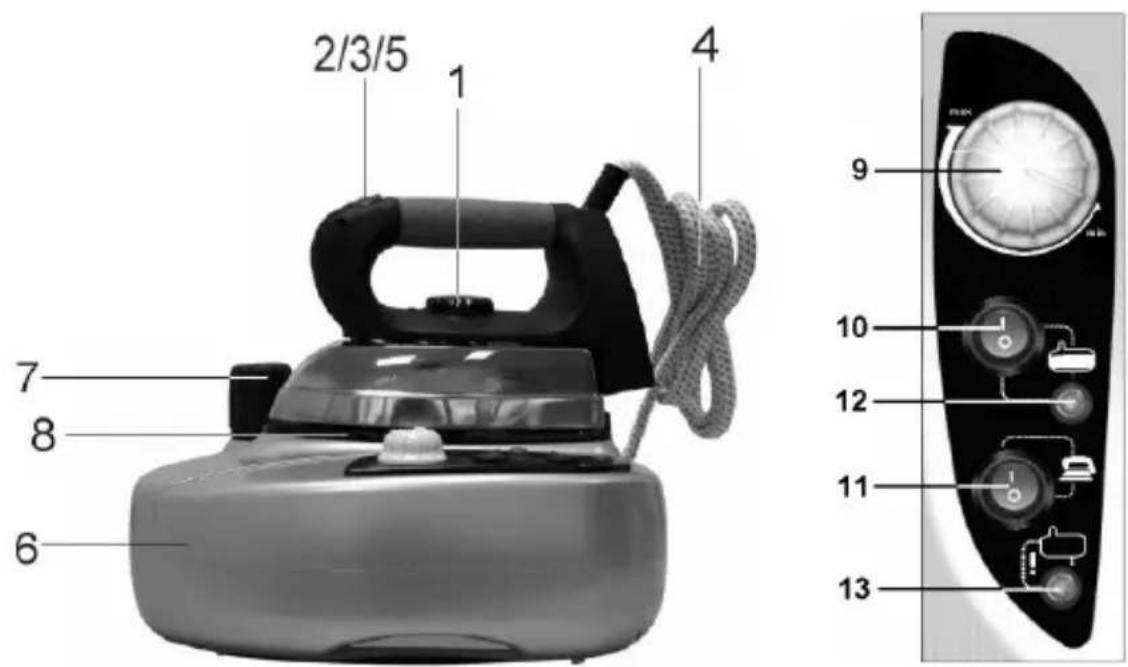

Übersicht der Bedienelemente

D

1 Temperaturregler 9 Dampfregler

2 Dampfstoß-Taste

10 Betriebsschalter I

3 Arretierung

(Dampfkessel)

4 Verbindungsschlauch 11 Betriebsschalter II

5 Kontrollleuchte (Bügeleisen)

6 Wassertank 12 Kontrollleuchte (Dampf)

7 Verschluss/Einfüllöffnung

Wassertank

13

Kontrollleuchte

(Wassertank leer)

8 Abstellfl äche

Inbetriebnahme des Gerätes

• Reinigen Sie die Bügelsohle mit einem leicht feuchten Tuch. Entfernen Sie ggf. die Folie von der Bügelsohle.
• Um vor dem 1. Gebrauch alle Rückstände zu entfernen, bügeln Sie bitte einige Male über ein altes, sauberes Tuch.
• Drehen Sie den Verschluss (7) des Wassertanks ab und befüllen Sie diesen an der Einfüllöffnung mit max. 0,7 Liter reinem, destilliertem Wasser. Schrauben Sie den Verschluss wieder fest.
• Batteriewasser, Wasser aus dem Wäschetrockner und Wasser mit Zusätzen (wie Stärke, Parfüm, Weichspüler oder andere Chemikalien) dürfen nicht in den Wassertank eingefüllt werden. Das Gerät könnte dadurch beschädigt werden, da sich Rückstände in der Dampfkammer bilden könnten. Diese Rückstände können beim Ausfallen durch die Dampfaustrittsöffnungen das Bügelgut verunreinigen.

Benutzung des Gerätes

Bügeln ohne Dampf

1. Sortieren Sie die Wäschestücke nach Bügeltemperaturen.
2. Drehen Sie den Temperaturregler immer auf die niedrigste Temperatureinstellung (vor der Einstellung „O“), bevor Sie das Gerät an der Steckdose anschließen bzw. vom Netz trennen.
3. Beginnen Sie mit der niedrigsten Temperatur. Diese stellen Sie am Temperatureregler (1) ein:

• Synthetik, Seide niedrige Temperatur
• • Wolle, mittlere Temperatur
Baumwolle, Leinen

MAX

hohe Temperatur

höchste Temperatur

1. Stellen Sie das Gerät auf die Abstellfl äche.

5. Elektrischer Anschluss:

• Vergewissern Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.

• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz.

• Kippen Sie den Betriebsschalter I (10), an der Station, auf Position 0, stellen Sie den Dampfregler (9) auf MIN. Achten Sie bitte darauf, dass der Betriebsschalter II (11) auf Position I geschaltet ist. Der Betriebsschalter II (11) leuchtet.

• Die Kontrollleuchte (5) des Bügeleisens zeigt den Heizvorgang an. Sobald diese erlischt, ist die Betriebstemperatur erreicht. Nun können Sie mit dem Bügeln beginnen.
• Ziehen Sie nach Gebrauch den Netzstecker des Gerätes.

Dampfbügeln

Hierzu ist eine hohe Temperatur nötig.

1. Drehen Sie den Temperaturregler (1) in Position „• • •“ (Baumwolle, Leinen).
2. Stellen Sie beide Betriebsschalter (10/11) auf Position I. Die Kontrollleuchte (12) zeigt während des Betriebs an, ob genügend Dampf für den Dampfbetrieb vorhanden ist.

Ein = genügend Dampf vorhanden,

Aus = Dampf wird erzeugt (Die Kontrollleuchte (13) leuchtet kurzzeitig mit).

Achtung: Der Dampf ist heiß. Verbrennungsgefahr!

1. Mit dem Dampfregler (9) können Sie die gewünschte Dampfmenge einstellen.
2. Mit der Dampfstoß-Taste (2) können Sie einen kurzen, kräftigen Dampfstoß erzeugen. Durch Festellen der Arretierung (3) erzeugen Sie einen Dauerdampf.

Wasser auffüllen während des Betriebs

1. Die Kontrollleuchte (13) leuchtet auf, wenn der Wassertank leer ist.
2. Sie können den Wassertank zwischendurch mit Wasser nachfüllen. Schalten Sie dazu den Betriebsschalter I (10) auf 0. Der Betriebsschalter II (11) bleibt auf I eingeschaltet.

Hinweis: Sollte sich noch Restdruck im Wassertank befin den, wird das Öffnen des Wassertankverschlusses (7) durch eine Sicherheitssperre verhindert. Zum sicheren Öffnen muss dann erst der Restdruck abgelassen werden.

1. Mit der Dampfstoß-Taste können Sie nun den Restdampfdruck ablassen. Wenn kein Dampf mehr aus der Bügelsohle austritt, schalten Sie den Betriebsschalter II (11) auf 0. Ziehen Sie bitte den Netzstecker und öffnen Sie vorsichtig den Wassertankverschluss (7).

6

Achtung: Der Verschluss ist heiß. Verbrennungsgefahr!

1. Füllen Sie mit Hilfe eines Trichters frisches Wasser aus einem Messbecher in den Wassertank ein. Nicht überfüllen! Achten Sie auf Wasserspritzer, die eventuell aus dem Behälter austreten können. Um ein Spritzen von Wasser zu vermeiden, sollte das Wasser nach Öffnen des Sicherheitsverschlusses langsam in den Trichter eingefüllt werden.
2. Den Sicherheitsverschluss wieder festschrauben.
3. Den Stecker wieder in die Steckdose stecken.

Hinweis: Bitte öffnen Sie den Wassertankverschluss niemals während des Gebrauchs.

Beim Bügeln mit niedrigen Temperaturen, achten Sie bitte darauf, die Dampfmenge zu reduzieren oder bügeln Sie ohne Dampf.

Vertikal Steam

Ermöglicht den Dampfstoß in vertikaler Stellung.

Selbstreinigung (Self-Cleaning)

Durch die große Hitze und den Dampfdruck werden Kalkrückstände, die sich in der Bügelsohle bilden, selbständig entfernt.

Reinigung

• Ziehen Sie immer den Netzstecker vor der Reinigung!
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Reinigen Sie das Gehäuse mit einem trockenen Tuch.
  • Die Sohle und die Abstellfl ä che mit einem leicht feuchten Tuch reinigen. Benutzen Sie keine scheuernden Reinigungsmittel!
• Restliches Wasser kann im Wassertank verbleiben, sollte jedoch ausgeschüttet werden, wenn es sich über einen längeren Zeitraum im Tank befi ndet.

Technische Daten

Modell: DBS 3000

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 2600 W

Schutzklasse: I

Maximale Füllmenge des Wassertanks: 0,7 Liter

Dampfdruck: 3 bar

Technische Änderungen vorbehalten!

D

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät DBS 3000 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/ EWG) und der Niederspannungsrichtlinie (93/68/EWG) befindet.

Service

Sehr geehrter Kunde / sehr geehrte Kundin,

ca. 95% aller Reklamationen sind leider auf Bedienungsfehler zurückzuführen und könnten ohne Probleme behoben werden, wenn Sie sich telefonisch oder über E-Mail mit unserer für Sie eingerichteten Service-Hotline in Verbindung setzen.

Wir bitten Sie daher, bevor Sie Ihr Gerät an den Händler zurückgeben, diese Hotline zu nutzen. Hier wird Ihnen, ohne dass Sie Wege auf sich nehmen müssen, schnell geholfen.

Clatronic International GmbH

Industriering Ost 40

Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet:

021 52/20 06-888

Verschleißteile für Haushaltsartikel (soweit diese nicht vom Fachmann ausgewechselt werden müssen), Ersatzkannen, Staubsaugerfilterbeutel usw. können Sie mit Angabe des Gerätetyps unter folgender E-Mail-Adresse bestellen:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie doch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com
