BEDIENUNGSANLEITUNG SBTF 10 A1 SILVERCREST

DE Bluetooth
AT Freisprecheinrichtung
CH Bedienungsanleitung

KOMPERNASS GMBH

BURGSTRASSE 21·D-44867 BOCHUM

www.kompernass.com

ID-Nr.:SBTF10A1-08/10-V2

SOMMAIRE

PAGE

Verkeersveiligkeit besteht voor!

Verbinding verbreken

De verbinding herstellen

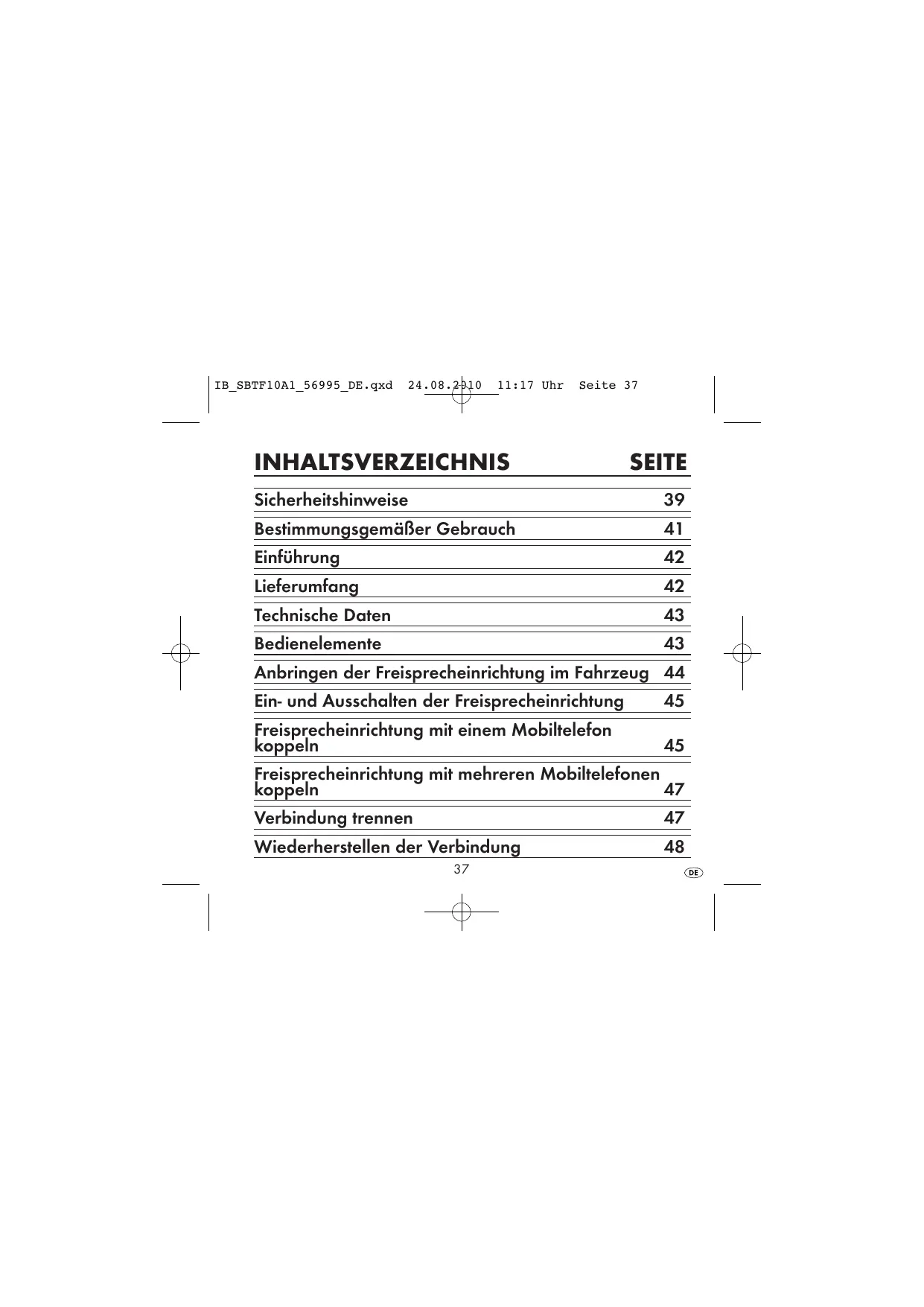

INHALTSVERZEICHNIS SEITE

Sicherheitshinweise 39
Bestimmungsgemäß Gebrauch 41
Einführung 42
Lieferumfang 42
Technische Daten 43
Bedienelemente 43
Anbringen der Freisprecheinrichtung im Fahrzeug 44
Ein- und Ausschalten der Freisprecheinrichtung 45
Freisprecheinrichtung mit einem Mobiltelefon koppeln 45
Freisprecheinrichtung mit mehreren Mobiltelefonen koppeln 47
Verbindung trennen 47
Wiederherstellen der Verbindung 48

Freisprecheinrichtung verwenden	48
Fehlerbehebung	50
Reinigen und Pflegen	51
Entsorgen	51
Garantie und Service	52
Importeur	53
Hinweis zur Konformitätserklärung	54

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung aufmerksam durch und klappen Sie dazu die Seite mit den Abbildungen aus. Beachten Sie die Hinweise/genau, wenn Sie das Gerät in Betriebnehmen. Sollten Sie darüber hinaus Fragen zum Gebrauch haben, setzen Sie sich mit der Servicestelle Ihres Landes in Verbindung.

Bewahren Sie die Bedienungsanleitung gut auf und händigen Sie diese bei der Weitergabe an Dritte mit aus.

Verkehrssicherheit besteht vor!

• Befolgen Sie alle ortlichen Gesetze. Die Hände müssen beim Fahren immer für die Bedienung des Fahrzeugs frei sein. Die Verkehrssicherheit muss beim Fahren immer Vorrang haben.
• Bedieren Sie die Freisprecheinrichtung nur in Situationen, in denen es Ihnen die Verkehrslage erlaubt und Sie damit andere Verkehrsteilnehmer nicht gefährden, schädigen, behindern oder belastigen.
• Lassen Sie sich durch die Bedienung und Anzeigen der Freisprecheinrichtung nicht in Ihrer Aufmerksamkeit für den Straβenverkehr ablenken!
• Machen Sie sich vor Fahrtantritt mit der Bedienung vertraut und üben Sie den sicheren Gebrauch der Freisprecheinrichtung!
• Installieren Sie die Freisprecheinrichtung so im Fahrzeug, das ihre Sicht nicht beeinträchtigt wird und das Gerät nicht in einer Personenaufprallzone der Fahrgastzelle oder im Entfaltungsbereich von Airbags montiert ist.

Allgemeine Sicherheitshinweise

• Versuchen Sie nicht, das Gerät zu öffnen oder zu reparieren. In dieser Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt.
• Lassen Sie das defekte Gerät nur vom Kundenservice oder von autorisiertem Fachpersonal reparieren. Für Schäden die von missbrächlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder von unauthorisierter Modifikation herrühen, wird keine Haftung übernommen.
• Setzen Sie das Gerät weder Nüss, extremen Temperaturen oder starken Erschüttungen aus.
• Lassen Sie Kinder und aufsichtspflichtige Personen nicht mit dem Gerät speilen, da sie sich verletzen oder das Gerät beschädigen können.

Anschluss an andere Mobiltelefone

• Wenn Sie das Gerät an ein anderes Gerät anschließen,lesen Sie dessen Bedienungsanleitung, um detaillierte Sicherheitshinweise zu erhalten. Schließen Sie keine nicht kompatiblen Produkte an.

Hochfrequenzsignale in Fahrzeugen

HF-Signale können unter Umständen die Funktion nicht ordnungsgemäß installierter oder nicht ausreichend abgeschirmter elektronischer Systeme in Kraftfahrzeugen, z.B. elektronisches ABS, elektronischer Geschwindigkeitsregler und Airbagssysteme, beeinträchtigen. Für weitere Informationen über Ihr Fahrzeug oder etwaiges Zubehör setzen Sie sich mit dem betreffenden Hersteller oder seiner Vertriebung in Verbindung.

Bestimmungsgemäßer Gebrauch

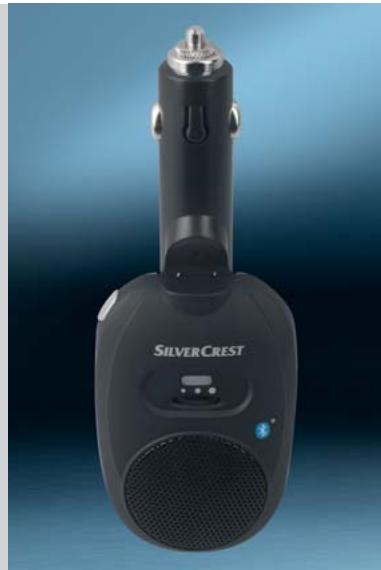

Die Bluetooth®-Freisprecheinrichtung SBTF 10 A1 ist für die Verwendung in Fahrzeugen mit einer Bordspannung von 12-24 V vorgesehen. Die Freisprecheinrichtung verwendet Bluetooth® Funktechnik sowie einen digitalen Signalprozessor (DSP), um Anruffoniumen auszuführen.

Dieses Gerätarf Nur zu privaten,und nicht zu industriellen und komerziiellen Zwecken verwendet werden. Das vorliegende Produkt ist standardmäßig nicht fur die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Anwendungen vorgesehen. Es durren nur Anschlusskabel und externe Geräte verwendet werden, die Sicherheitsstechnisch und hinsichtlich elektramagnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen.

Dieses Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Richtlinien. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen und Richtlinien nicht mehr gewährleistet. Benutzen Sie nur das vom Hersteller angegebene Zubehör.

Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

Einführung

Bluetooth® ist eine kabellose Kommunikationstechnologie mit kurzer Reichweite.

Sie ermöglich kabellose Verbindungen zwischen Bluetooth®-Geräten, wie z.B.

Mobiletelephone, PDA und PCs. Bluetooth® bezieht sich auf eine weltweite Norm

für den Betrieb auf dem international anerkannten ISM-Frequenzband (Industrial,

Scientific and Medical). Innerhalb des ISM-Frequenzbandes (2,402 - 2,480

GHz) wird ein Datenübertragungsbereich von ca. 10 Metern (Klasse II) erreicht.

Die Störungsanfälligkeit durch andere Nutzer des ISM-Frequenzbandes, wie z.B.

Mikrowellen, WLAN (802.116) oder Garagentoröffner, wird durch sogenann-

tes „Frequenz-Hopping" minimiert. Beim Freqenz-Hopping erfolgt bis zu 1600

mal pro Sekunde ein Wechsel der Frequenzstufe, dadurch gilt Bluetooth® auch als relativ abhörlicher.

HSP (Headset-Profil) erhögt die Standardfunktionen wie Sprachübertragung sowie das Annehmen und Ablehnen von Anrufen.

HFP (Handsfree-Profil) erhöglich die Freisprechfunktionen eines Mobiletelefons,

z.B. mit Hilfe von Sprachbefehlen.

Lieferumfang

Bluetooth®-Freisprecheinrichtung

Bedienungsanleitung

Technische Daten

Betriebsspannung:	12-24 Volt DC / 500 mA
Bluetooth® Spezifikation:	Version 2.1 + EDR, 10 Meter Reichweite
Unterstützte Bluetooth® Profile:	HSP und HFP
Maße (L x B x H):	15,5 x 5,5 x 3,2 cm
Gewicht:	67 g
Betriebstempoatur:	+5° bis +40°C
Lagertempoatur:	-10° bis +60°C
Feuchtigkeit:	5 bis 90% (keine Kondensation)

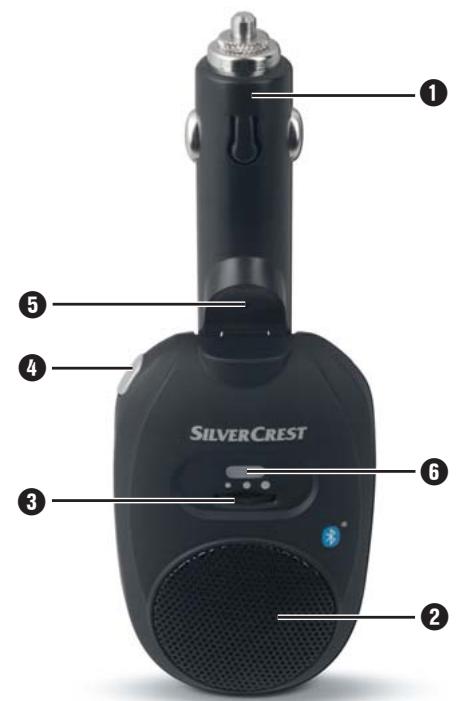

Bedienelemente

1 Kfz-Anschlussstecker
Lautsprecher
Lautstärkeregler
4 Multifunktionstaste
Mikrofon
6 LED-Zustandsanzeige

Anbringen der Freisprecheinrichtung im Fahrzeug

Damit die Freisprecheinrichtung einwandfrei Funktioniert, wird sie in die Zigarettenanzünderbuchse des Fahrzeugs eingesteckt und über diese mit Strom versorgt.

• Stellen Sie sichere, dass die Freisprecheinrichtung vollständig eingerastet ist und die Bedienung des Fahrzeugs nicht beeinträchtigt. Die LED-Zustandsanzeige 6 blinkt alle 3 Sekunden auf und es eront einmal ein kurzer hoher Signatlon. Das Gerät befindet sich im Standby-Modus.

① Hinweis:

Mölicherweise Funktioniert der Zigarettenanzünder nur bei eingeschalteter Zündung des Fahrzeugs. Ziehen Sie im Zweifelsfalle die Bedienungsanleitung des jeweiligen Fahrzeugs zurate.

Vorsicht:

Bei Fahrzeugen, bei denen der Zigarettenanzünder bzw. die Bordnetz-Steckdosen auch bei ausgeschalteter Zündung Funktionieren:

• Benutzen Sie die Freisprecheinrichtung nur bei eingeschalteten Motor. Anderenfalls kann die Fahrzeugbatterie über einen längeren Zeitraum entladen werden.

① Hinweis:

Wenn Sie die Freisprecheinrichtung nicht verwenden, entfern den Sie sie aus der Zigarettenanzünderbuchse des Fahrzeugs. Bewahren Sie sie an einem trockenen, staubfrei und vor direkter Sonneneinstrahlung geschützten Ort auf.

Ein- und Ausschalten der Freisprecheinrichtung

Einschalten: Das Gerät ist ausgeschalte.

• Drücken und halten Sie die Multifunktionstaste 4 für 3 Sekunden, bis ein kurzer, hoher Signatton zu horen ist. Die LED-Zustandsanzeige 6 blinkt alle 3 Sekunden auf.

Ausschalten: Das Gerät befindet sich im Standby-Modus.

• Drücken und halten Sie die Multifunktionstaste für 3 Sekunden, bis ein langer, tiefer Signatlon zu horen ist. Die LED-Zustandsanzeige erlischt.

Freisprecheinrichtung mit einem Mobiltelefon koppeln

Die Freisprecheinrichtung wurde speziell für Mobiletelefone entwickelt, die die Bluetooth® Profile „Handsfree (HFP) und Headset (HSP)” unterstützen. Weitere Informationen zu Bluetooth® Funktechnik finden Sie in der Bedienungsanleitung Ihres Mobilitelefons.

Bevor Sie die Freisprecheinrichtung verwenden können, müssen Sie sie mit einem kompatiblen Mobiltelefon koppeln (pairing).

• Stellen Sie sichere, dass das Mobiltelefon eingeschaltet ist.
• Stellen Sie das Mobiletelefon so ein, dass es nach Bluetooth® Geräten sicht. Eine detailierte Beschreibung dazu finden Sie in der Bedienungsanleitung Ihr's Mobiletelefons.

• Stellen Sie sicher, dass die Freisprecheinrichtung korrekt angebracht und ausgeschaltet ist.

• Um das Gerät auszuschalten, halten Sie die Multifunktionstaste für etwa 3 Sekunden lang gedrückt. Ein longer, tiefer Signalion ist zu hören und die LED-Zustandsanzeige erlischt.

• Platzieren Sie die Freisprecheinrichtung und das Mobiltelefon so, dass sie nicht mehr als 1 Meter voneinander entfernt sind.
• Drücken und halten Sie die Multifunktionstaste 4 für 6 Sekunden, bis nach 3 Sekunden ein kurzer, hoher Signatlon und nach weiteren 3 Sekunden eine Tonfolge, tiefer und hoher Signalton, zu horen ist. Die LED-Zustandsanzeige 5 leuchtet dauerhaft auf. Die Freisprecheinrichtung ist nun im Kopplungs-Modus.
• Wahlen Sie die Freisprecheinrichtung „Car Kit" aus der Liste der verfügbaren Geräte im Mobiletelefon aus.
• Geben Sie den vorprogrammierten Passcode „9999" ein und bestätigen Sieihn, um die Geräte miteinander zu koppeln. Sie horen einen langen, hohen Signalton und die LED-Zustandsanzeige ⑥ blinkt alle 3 Sekunden.
• Sie können die Freisprecheinrichtung jetzt verwenden.

① Hinweis:

Wenn die Kopplung nicht innerhalb von 2 Minuten abgeschlossen ist, schaltet sich die Freisprecheinrichtung aus. Die LED-Zustandsanzeige erlischt und Sie horen einen langen, tiefen Signalton. Bei einigen Mobiletelefonen kann es sein, dass die Kopplung nicht automatisch durchgefuhrt wird. In thisem Fall muss die Kopplung zusätzlich am Mobiletelefon durchgeführt werden. Solange dies nicht erfolgt ist, blinking die LED-Zustandsanzeige alle 3 Sekunden zweimal. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Mobiletelefons.

Freisprecheinrichtung mit mehreren Mobiltelefonen koppeln

Sie können die Freisprecheinrichtung mit bis zu acht kompatiblen Mobiltelefonen koppeln. Es kann aber jeweils nur ein Mobiltelefon verbunden werden. Wird ein weiteres Mobiltelefon mit der Freisprecheinrichtung gekoppelt, werden die Kopplungsinformationen des zuerst gekoppelten Mobiltelefons gelöscht. Wir die Freisprecheinrichtung eingeschaltet, versucht sie innerhalb weniger Sekunden, eine Verbindung mit dem zuletzt verwendeten Mobiltelefon herzustellen. Kann keine Verbindung hergestellt werden, bleibt die Freisprecheinrichtung trotzdem für andere Mobiltelefone erkennbar. Um die Freisprecheinrichtung mit einem gekoppelten Mobiltelefon zu verwenden, welches nicht das zuletzt verwendete Mobiltelefon ist, muss die Verbindung über das Bluetooth® Menu des Mobiltelefons hergestellt werden.

Verbindung trennen

Wenn Sie das Mobiletelefon von der Freisprecheinrichtung trennen möchten, um es z.B. mit einem anderen Bluetooth® Gerät zu verbinden:

• Schalten Sie die Freisprecheinrichtung aus oder
• trennen Sie die Verbindung über das Bluetooth® Menu im Mobiletelefon. Sie müssen die Kopplung mit der Freisprecheinrichtung nicht im Bluetooth® Menu LOSchen, um die Verbindung zu trennen.

Wiederherstellen der Verbindung

Wenn Sie die Freisprecheinrichtung erneut mit dem zuletzt verwendeten Mobiletelefon verbinden möchten:

• Stellen Sie sichere, dass Bluetooth® im Mobiltelefon aktiviert ist und schalten Sie die Freisprecheinrichtung ein.

Bei der Verbindung mit einem zuvor gekoppelten Mobiltelefon, muss kein Passcode eingegeben werden. Sie konnen Ihr Mobiltelefon so einstellen, dass beim Einschalten der Freisprecheinrichtung automatisch eine Verbindung mit dem Mobiltelefon hergestellt wird. Sobald sich die Freisprecheinrichtung mit dem zuvor gekoppelten Mobiltelefon verbunden hat, ertont ein kurzer hoher Signatlon zur Bestätigung der Verbindung. Weitere Informationen zur automatischen Kopplung finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.

Freisprecheinrichtung verwenden

Nachdem die Kopplung erfolgreich war, stehen ihren nachfolgende Funktionen zur Verfugung. Manche der beschriebenen Funktionen sind nur mit einem Mobiletelefon möglich, welche das Handsfree Profil (HFP) unterstützt.

Anruffunktionen

• Verwenden Sie Ihr Mobiltelefon auf die gewohnte Weise, um einen Anruf zu tätigen.
• Zur Wahlwiederholung der zuletzt gewählten Rufnummer, drücken Sie die Multifunktionstaste 4 zweimal kurz.
• Zur Aktivierung der Sprachanwahl drücken Sie die Multifunktionstaste 4 einmal kurz.

i

Hinweis:

Die Sprachanwahl ist nur bei Mobiltelefonen verfügbar, die diese Funktion untersufen. Weitere Informationen zur Sprachanwahl finden Sie in der Bedienungsanleitung Ihr's Mobiletelefons.

Annehmen und Beenden eines Anrufs

Wenn Sie einen Anruf erhalten, blinkt die LED-Zustandsanzeige 6 und Sie horen über die Freisprecheinrichtung einen Rufton. Wenn das Anrufsignal in ihrem Mobiletelefon ausgeschaltet ist, wird dennoch der Rufton über die Freisprecheinrichtung ausgegeben.

• Drücken Sie die Multifunktionstaste 4 einmal kurz, um den Anruf anzunehmen.
• Drücken Sie die Multifunktionstaste 4 einmal kurz, um den angenommenen Anruf zu beenden.

Sie konnen den Anruf auch über das Mobiletelefon annehmen bzw. beenden.

Automatische Rufannahme

Wenn die automatische Rufannahme im Mobiltelefon aktiviert ist, nimmt es den eingehenden Anruf nach einer festgelegten Zeitspanne automatisch entgegen und leitet him an die Freisprecheinrichtung weiter. Weitere Informationen zur automatischen Rufannahme finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.

Zurückweisen eines Anrufs

• Drücken Sie die Multifunktionstaste 4 für 3 Sekunden, um den eingehenden Anruf zurückzuweisen.

Lautstärke der Freisprecheinrichtung einstellen

Sie können die Lautstärke der Freisprecheinrichtung mit Hilfe des Lautstärkereglers ③ einstehen.

• Drehen Sie während eines Anrufs den Lautstärkeregler 3, bis die gewünschte Lautstärke eingestellt ist.

Fehlerbehebung

Wenn Sie die Freisprecheinrichtung nicht mit dem kompatiblen Mobiltelefon verbinden können, gehen Sie folgendermaßen vor:

• Stellen Sie sichere, dass im Mobiletelefon die Bluetooth® Funktion aktiviert ist.
• Stellen Sie sichere, dass die Freisprecheinrichtung korrekt eingesteckt, eingeschaltet und mit Strom versorgt ist.
• Wenn Sie mehrere Bluetooth Geräte verwenden, stellen Sie safer, dass eine zuvor hergestellte Bluetooth Verbindung des Mobiletelefons getrennt wurde.
• Stellen Sie sich, dass die Freisprecheinrichtung maximal 10 Meter vom Mobiltelefon entfernt ist und sich keine Hindernisse oder elektronische Geräte dazwischen befinden.

Sollten diese Maßnahmen nicht zur Fehlerbehebung beitragen, wenden Sie sichitte an den entsprechenden Service-Partner Ihres Landes.

Gefahr der Gerätebeschädigung!

• Trennen Sie vor jeder Reinigung die Stromversorgung des Gerätes!
• Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten!
• Lassen Sie keine Flüssigkeiten in das Gehäuse eindringen!
• Öffnen Sie niemals das Gehäuse des Gerätes! Es befinden sich keinerlei Bedienelemente darin.
• Verwenden Sie keine scharfen Chemikalien, Reinigungslösungen oder starke Reinigungsmittel zur Reinigung des Gerätes. Dies können die Gehäuseoberfläche beschädigen.
• Reinigen Sie die Gehäuseoberfläche mit einem leicht angefeuchteten Tuch.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.
Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führer Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf这点es Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenschaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleiße oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt. Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen(sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz, Mobilfunk max. 42Ct/Min.)

Fax: [phone]

e-mail: [e-mail]

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Hinweis zur Konformitätserklarung

Wir, Kompernaß GmbH, erklären, dass das Produkt SBTF 10 A1 Bluetooth Freisprecheinrichtung den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Kfz-Richtlinie 2004/104/EC und der R&TTE-Richtlinie 99/5/EC des Rats der Europäischen Union entspricht.

Die vollständige Konformitätserklarung können Sie beim Importeur einsehen.

Bluetooth® ist ein eingetragenes Warenzeichen der Bluetooth SIG, Inc.

Der Inhalt these Dokuments wird so präsentiert, wie er aktuell vorliegt. Kompernaß GmbH übernimmt weder ausrücklich noch stillschweigend irgendene Gewährleistung für dieichtigkeit oder Vollständigkeit des Inhalts these Dokuments. Kompernaß GmbH behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an thisem Dokument vorzunehmen oder das Dokument zurückzuziehen.
