BEDIENUNGSANLEITUNG SAVK 2000 A1 SILVERCREST

KOMPERNASS GMBH
BURGSTRASSE 21 - D-44867 BOCHUM
www.kompernass.com
ID-Nr.: SAVK 2000 A1-05/11-V2
IAN: 66885

DE Component-AV-Kabel
AT Bedienungsanleitung (CH)
FR Câble audio-video
CH Mode d'emploi
Cavo component AV
CH Istruzioni per l'uso

Inhaltsverzeichnis

Einführung 2

Informationen zu dieser Bedienungsanleitung 2

Urheberrecht 2

Haftungsbeschränkung. 2

Bestimmungsgemäß Verwendung 3

Warnhinweise. 4

Lieferumfang und Transportinspektion 4

Sicherheit 5

Sicherheitschinweise. 5

Gerätebeschreibung 7

Inbetriebnahme. 7

Reinigung/Lagerung. 9

Reinigung 9

Lagerung 9

Entsorgung. 10

Anhang. 11

Technische Daten 11

Garantie 12

Service 13

Imprimeur 13

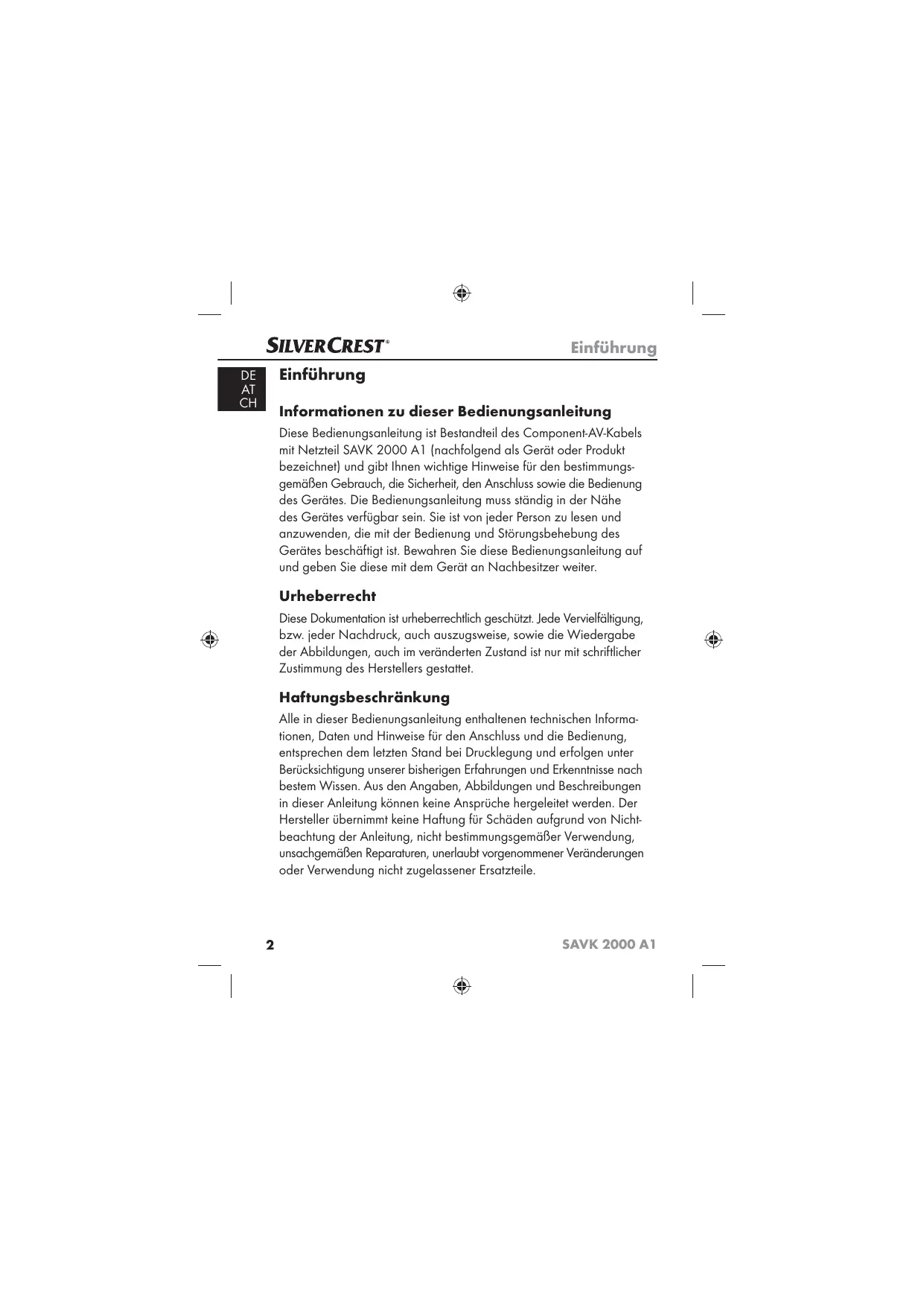

Einführung

Informationen zu dieser Bedienungsanleitung

These Bedienungsanleitung ist Bestandteil des Component-AV-Kabels mit Netzteil SAVK 2000 A1 (nachfolgend als Gerät oder Produkt bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßigen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Höhe des Gerätes verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

Urheberrecht

These Dokumentation ist urheberrechtlich geschützt. Jede Vervielfaltung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informa-tionen, Daten und Hinweise für den Anschluss und die Bedienung, entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nicht-beachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Bestimmungsgemäß Verwendung

Dieses Produkt dient ausschließlich zur Verbindung eines iPods, iPhones oder iPods mit dem Composite-Videoanschluss und den analogen Audioanschlüssen eines Fernsehgerätes, bzw. eines Stereoempfängers. Über den USB-Stecker, der mit einem Computer oder dem mitgelieferten Netzadapter verbunden werden kann, werden die Inhalte von iPad, iPhone oder iPod synchronisiert bzw. der Akku geladen.

Das Produkt kann mit sümftlichen Geräten der iPod-, iPhone- und iPad-Familie verwendet werden.

Dieses Produkt ist lediglich für den privaten und nicht gewerblichen Gebrauch bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß und kann zu Beschäftigungen führen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

Made for

iPod

iPhone

iPad

iPod, iPhone und iPad sind Warenzeichen der Apple Inc. -eingetragen in den USA und anderen Ländern. „Made for iPod, iPhone, iPad""beteut, dass ein elektronisches Zubehörteil speziell für den Anschluss an einen iPod, ein iPhone oder iPad konzipiert wurde und der Entwickler sich dafür verbügt, dass das Gerät den Leistungsstandards von Apple entspricht. Apple ist nicht verantwortlich für den Betrieb diesen Gerätes oder davon, dass es Sicherheits- und Regulierungsstandards einhalt.itteephemNosezenn,assdieVerwendungdesesZubehörsmit einem iPod,iPhone oder iPad die Leistung der drahtlosen Kommunikation beeinträchtigen kann.

Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann this zu Verletzungen führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erreichtern.

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten gefleiert:

Netzadapter
- Component-AV-Kabel
- These Bedienungsanleitung

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sightbare Schäden.
Beiner unvollständigen Lieferung oder Schaden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Sicherheitshinweise

Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
■ Bei einem Sturm und /oder Gewitter konnen am Stromnetz angeschlossene Geräte Schadennehmen. Trennen Sie deshalb bei Gewitter das Gerät vom Stromnetz.
■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
Fassen Sie die Anschlusskabel immer am Stecker an. Ziehen Sie nicht am Kabel selbst und fassen Sie die Anschlusskabel niemals mit nassen Handen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
- Setzen Sie das Gerät keinem Spritz- und oder Tropfwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränkeiben das Gerät.
Stellen Sie keine Gegenstände, Möbelstücke o.ä. auf die Anschluss-kabel und achten Sie darauf, dass sie nicht eingeklemmt werden.

• Machen Sie niemals einen Knoten in die Anschlusskabel und binden Sie sie nicht mit anderen Kabeln zusammen. Die Anschlusskabel sollenn so gelegt werden, dass niemand darauf tritt.
  ■ Bei Beschädigung der Kabel oder Anschüsse setzen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen.
  Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
  Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht.
  Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten. Tauchen Sie das Gerät niemals in Wasser ein.
  Ziehen Sie vor jeder Reinigung das Gerät aus der Steckdose. Es besteht die Gefahr eines elektrischen Schlages!
  Das Gerät ist nur für die Verwendung in Innenräumen vorgesehen.
  Das Gerätarf nur an einer vorschrifsmäßig installierten Netzsteckdose angeschlossen werden.
  Die Netzsteckdose muss leicht zugänglich sein, so dass das Gerät notfalls leicht abgezogen werden kann.
  Das Gerät nimmt Strom auf, auch wenn kein zu ladendes Gerät angeschlossen ist. Somit sollte das Gerät vom Stromnetz getrennt werden, wenn es nicht besteht wird. Zur vollständigen Trennung von der Netzspannung, z. B. in Notfällen muss das Gerät aus der Netzsteckdose gezogen werden.

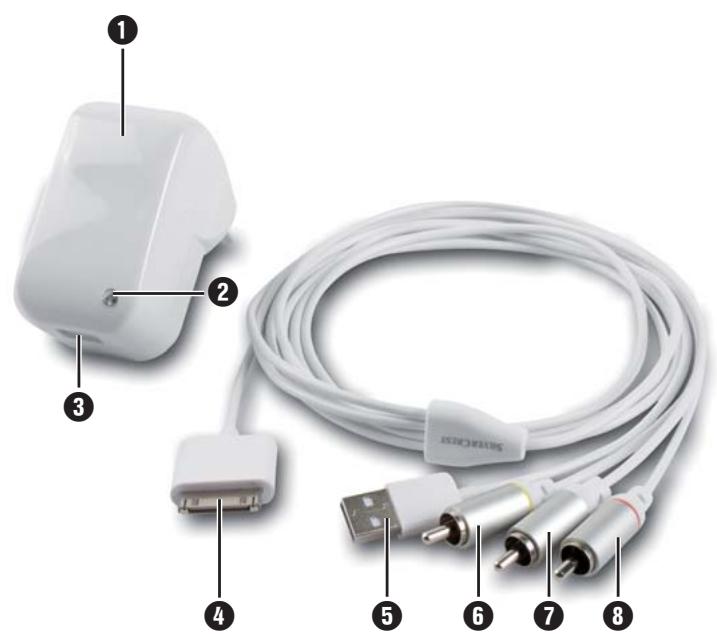

Gerätebeschreibung

1 Netzadapter
2 LED-Betriebsanzeige
3 USB-Anschluss
4 iPod-/iPhone-iPad-Dock Connector
USB-Stecker
6 Cinch-Stecker (Video)
Cinch-Stecker (Audiokanal links)
8 Cinch-Stecker (Audiokanal rechts)

Inbetriebnahme

ACHTUNG

Schalten Sie die Stromversorgung aller Komponenten aus, bevor Sie die Komponenten miteinander verbinden.
Achten Sie darauf, alle Kabel fest anzuschlieben, um Störgeräutsche zu vermeiden.
Versuchen Sie niemals einen Stecker gewaltsam mit einem Anschluss zu verbinden.
Vergewissern Sie sich, dass der Stecker zum Anschluss passt und dass Sie den Stecker richtig zum Anschluss ausgerichtet haben.

1. Schlieben Sie den gelben Cinch-Stecker 6 an den Videeingang Ihres Fernsehgerätes an.
2. Schlieben Sie den weißen Cinch-Stecker 7 und den roten Cinch-Stecker 8 an die linken und rechten analogen Audioeingänge Ihres Fernsehgerätes oder Stereoempfängers an.

3. Schlieben Sie den iPod-/iPhone-/iPad-Dock Connector 4 an Ihren iPod bzw. Ihr iPhone oder iPad an.

4. Schalten Sie den iPod, das iPhone/iPad und das Fernsehgerät oder den Stereoempfänger ein, um die Wiedergabe zu starten.

Vergewissern Sie sich, dass Sie ihren iPod, Ihr iPhone oder iPad zum Senden eines Videosignals an Ihr Fernsehgerät bzw. ihren Stereoempfänger konfiguriert haben. Weitere Informationen finden Sie im Benutzerhandbuch Ihres Gerätes. Beachten Sie auch die Hinweise in der Dokumentation zu ihrem Fernsehgerät, Stereoempfänger oder anderen Gerät, um die passenden Anschlüsse zu finden.

HINWEIS

• Wenn Sie einen iPod ohne Videounterstätzung verwenden, können Sie das Kabel zum Synchronisieren von Inhalten und zum Laden des Akkus verwenden.

• Wenn Sie den Akku Ihres iPod, iPhone oder iPad laden möchten, verbinden Sie den USB-Stecker mit dem USB-Anschluss des Netzadapters 1.

• Stecken Sie den Netzadapter ① in eine vorschfristig insal-. lierte Netzsteckdose. Die LED-Betriebsanzeige ② leuchtet auf.

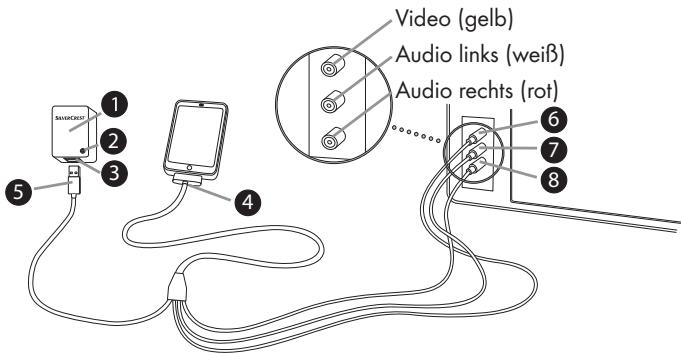

Abb. Anschlusssschema

Reinigung/Lagerung

Reinigung

WARNING

Ziehen Sie vor jeder Reinigung den Netzadapter 1 aus der Steckdose. Es besteht Stromschlaggefahr. Achten Sie daraufuf, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt.

Reinigen Sie den Netzadapter 1 und das AV-Kabel mit einem weichen, leicht angefeuchteten Tuch. Geben Sie bei hartnäckigen Verschmutzungen einen Tropfen eines milden Spülmittels auf das feuchte Tuch.
Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, diese können die Kunststoffoberflächen beschädigen.

Lagerung

Sollten Sie das Gerät langere Zeit nicht verwenden, trennen Sie den Netzadapter von der Stromversorgung und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

Entsorgung

Geräntsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmull. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Anhang

Technische Daten

Netzadapter
Eingangsspannung	100-240 V ~ 60/50 Hz
Max. Stromaufnahme	0,26 A
Ausgangsspannung	5V ---
Max. Stromabgabe	2100 mA
Leistungsaufnahme Betrieb	max. 10,5 VA
Leistungsaufnahme (Nullast)	0,3 W
Schutzklasse	II/回
Betriebstemperatur	15°C - 35°C
Maße	ca. 5,5 x 7,9 x 7,8 cm
Gewicht	ca. 75 g
AV-Kabel
Cinch-Stecker	1 x Video (gelb) 2 x Audio (rot/weiß)
Länge	ca. 180 cm
Gewicht	ca. 93 g

Garantie

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.
Bitte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleiße oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ohne gesetzlichen Rechte werden durch diese Garantie nicht ein geschrankt. Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel mussensofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Service

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)
E-Mail: [e-mail]
IAN 66885

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 66885

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 66885

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
