Produkttyp	Polykristallines Photovoltaik-Solarmodul
Marke	SHARP
Modell	ND-175
Abmessungen	1318 × 994 × 46 mm (1,31 m²)
Gewicht	16 kg
Maximale Leistung (Pmax)	175 Wp (Toleranz -5%/+10%)
Leerlaufspannung (Voc)	29,4 V
Kurzschlussstrom (Isc)	8,10 A
Spannung bei maximaler Leistung (Vmpp)	23,3 V
Strom bei maximaler Leistung (Impp)	7,52 A
Modulwirkungsgrad	13,3 %
NOCT (Nennbetriebstemperatur)	47,5 °C
Betriebstemperatur (Zelle)	-40 bis +90 °C
Maximale Systemspannung	1000 V DC
Maximaler Rückstrom	15 A
Mechanische Belastbarkeit	2400 N/m² (245 kg/m²)
Zelltyp	Polykristallines Silizium (156,5 mm)², 48 in Reihe
Elektrischer Anschluss	Kabel mit MC-3 Stecker
Bypass-Dioden	Ja, zur Minimierung von Verschattungsverlusten
Produktgarantie	5 Jahre
Leistungsgarantie	90 % nach 10 Jahren, 80 % nach 25 Jahren
Anwendungen	Netz, Inselanlagen, Dach, Bodenmontageanlagen
Wartung und Reinigung	Mit Wasser und einem weichen Tuch ohne Scheuermittel reinigen. Prüfen Sie auf Schattenwurf.
Sicherheit	Berühren Sie keine spannungsführenden Kontakte. Installation nur durch Fachpersonal. Nicht direkt an eine Last anschließen.
Ersatzteile und Reparierbarkeit	Die Bypass-Dioden sind integriert. Bei Defekt muss das Modul ausgetauscht werden.

Häufig gestellte Fragen - ND-175 SHARP

Wie hoch ist die Leistung des Solarmoduls SHARP ND-175?

Das Modul ND-175 hat eine maximale Leistung von 175 Wp (Watt-Peak) unter Standardtestbedingungen (STC).

Was sind die Abmessungen und das Gewicht des Moduls ND-175?

Die Abmessungen sind 1318 × 994 × 46 mm (also 1,31 m²) und das Gewicht beträgt 16 kg.

Welchen Solarzellentyp verwendet das ND-175?

Es verwendet polykristalline Siliziumzellen mit 156,5 mm Seitenlänge, 48 Zellen in Reihe geschaltet.

Welche maximale Systemspannung wird unterstützt?

Die maximale Systemspannung beträgt 1000 V DC (Gleichstrom).

Wie pflege ich das Solarmodul ND-175?

Reinigen Sie die Oberfläche mit klarem Wasser und einem weichen Tuch. Vermeiden Sie Scheuermittel und Hochdruckreiniger. Prüfen Sie regelmäßig auf Schattenwurf.

Welche Garantien bietet Sharp für dieses Modul?

Sharp gewährt eine Produktgarantie von 5 Jahren, eine Leistungsgarantie von 90 % nach 10 Jahren und 80 % nach 25 Jahren.

Kann ich das Modul direkt an eine Batterie oder Last anschließen?

Nein, das Modul darf nicht direkt an eine Last angeschlossen werden. Es benötigt einen Laderegler oder einen geeigneten Wechselrichter für den Einsatz in Inselanlagen oder netzgekoppelten Systemen.

Was sind die Betriebstemperaturbedingungen?

Die Betriebstemperatur der Zelle beträgt -40 bis +90 °C. Die NOCT (Nennbetriebstemperatur) beträgt 47,5 °C.

Wie installiere ich das Modul ND-175?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Das Modul eignet sich für Dächer, Bodenmontageanlagen und netzgekoppelte Systeme. Befolgen Sie die detaillierten Montageanleitungen von Sharp.

Was tun bei Leistungsabfall des Moduls?

Überprüfen Sie zunächst Schattenwurf, Verschmutzung oder Beschädigungen. Messen Sie Spannung und Strom. Bleibt der Abfall bestehen, wenden Sie sich an einen Installateur oder den Sharp-Kundendienst für eine mögliche Garantieabwicklung.

BEDIENUNGSANLEITUNG ND-175 SHARP

Solarstrom – jaitte!

Weil er das Klima schützt.

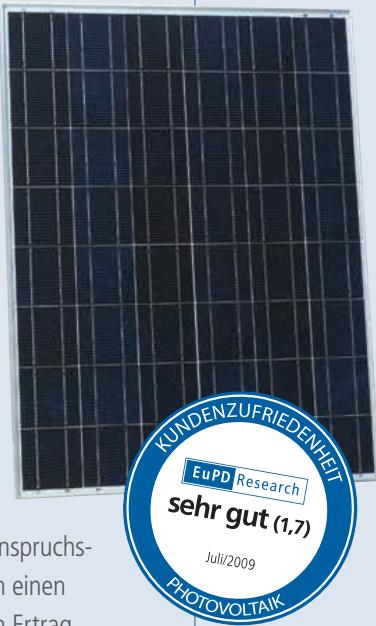

Innovationen vom Photovoltaikpionier

Als Solarspezialist mit 50 Jahren Erfahrung in der Photovoltaik (PV)trägt Sharp entscheidend zu wegweisenden Fortschritten in der Solartechnologie bei.

Sharp Photovoltaikmodu- le der ND-Serie sind fur Einsatzbereiche mit hohem Leistungsbedarf ausgelegt. These polykristallinen Qualitäts-Module

produzieren selbst unter anspruchsvollen Einsatzbedingungen einen dauerhaften, zuverlässigen Ertrag.

Samtliche Modultypen der Sharp ND-Serie bieten technisch wie wirtschaftlich eine optimale Systemintegration und eignen sich für die Montage in netzgekoppelten Systemen.

Kurzinformationen für den Installateur

156,5 mm × 156,5 mm polykrystalline Solarzellen
48 Zellen in Serie
2.400 N/m² mechanische Belastbarkeit (245 kg/m²)
1.000 V DC maximale Systemspannung
IEC/EN 61215, IEC/EN 61730, Schutzklasse II (VDE: 40021391)

Produktmerkmale

■ Hochleistungs-Photovoltaikmodule aus polykristallinen (156,5 mm)² Silizium-Solarzellen mit Modulwirkungsgraden bis zu 13,3%.
- Bypass-Dioden zur Minimierung des Leistungsabfalls bei Abschattung.
Texturierte Zellenoberfläche für besonders hohe Stromerträge.
BSF-Struktur (Back Surface Field) zur Optimierung der Zellenwirkungsgrade.
- Verwendung von vergütetem Weißglas, EVA-Kunststoff und Witterungsschutzfolie sowie eines eloxierten Aluminiumrahmens mit Entwässerungsbohrungen für den Langzeiteinsatz.
Ausgang: Anschlusskabel mit wassergeschütztem Steckanschluss.

Qualität von Sharp

Der Qualitätsanspruch von Sharp Solar setzen Maßstäbe.
Ständige Kontrollen garantieren eine gleichbleibend hohe Qualität.
Jedes Modul wird optisch, Mechanisch und elektrisch geprüft.
Sie erkennen es am Original Sharp Label, der Seriennummer und der Sharp Garantie:

5 Jahre Produktgarantie
10 Jahre Leistungsgarantie auf eine Leistungsabgabe von 90%
25 Jahre Leistungsgarantie auf eine Leistungsabgabe von 80% Die detailierten Garantiebedingungen sowie weiterführende Informationen erhalten Sie unter www.sharp.eu.

Mechanische Daten

Zelle	Polykristalline (156,5 mm)2Silizium-Solarzellen
Zellenzahl und -verschaltung	48 in Serie
Abmessungen	1.318 × 994 × 46 mm (1,31 m2)
Gewicht	16 kg
Anschlussotyp	Kabel mit Steckanschluss (MC-3)

Grenzwerte

Betriebstemperatur (Zelle)Lagerungstemperatur	- 40 bis +90	°C
Lagerungsluftfeuchtigkeit (rel.)	bis 90	%
Maximal zulässige Systemspannung	1.000	V DC
Maximale mechanische Belastung	2.400	N/m2
Rückstrombelastbarkeit	15	A

Elektrische Daten

		ND-175 (E1F)	ND-170 (E1F)
Nennleistung		175 Wp	170 Wp
Leerlaufspannung	Voc	29,4	29,3	V
Kurzschlussstrom	Isc	8,10	8,04	A
Spannung bei maximaler Leistung	Vpm	23,3	23,2	V
Strom bei maximaler Leistung	Ipm	7,52	7,33	A
Wirkungsgrad Modul	ηm	13,3	13,0	%
NOCT		47,5	47,5	°C
Temperatur-Koeffizient Leerlaufspannung	αVoc	-104	-104	mV / °C
Temperatur-Koeffizient Kurzschlussstrom	αIsc	+0,053	+0,053	% / °C
Temperatur-Koeffizient Leistung	αPm	-0,485	-0,485	% / °C
Die elektrischen Daten gelten bei Standard-Testbedingungen (STC): Einstrahlung 1.000 W/m2mit Lichtske调um AM 1,5 bei einer Zelltemperatur von 25 °C. Die Leistungsabgaben unterliegen einer Fertigungstoleranz von -5%/+10%. NOCT-Bedingungen: Einstrahlung von 800 W/m2, Umgebungstemperatur von 20 °C und Windgeschwindigkeit von 1 m/sec.

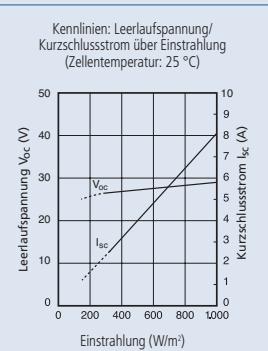

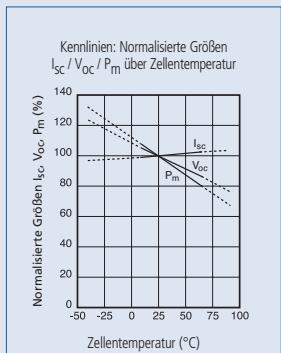

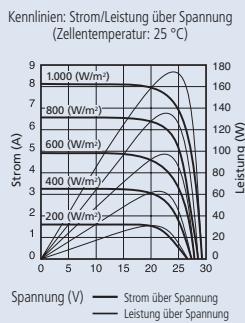

Kennlinien ND-175 (E1F)

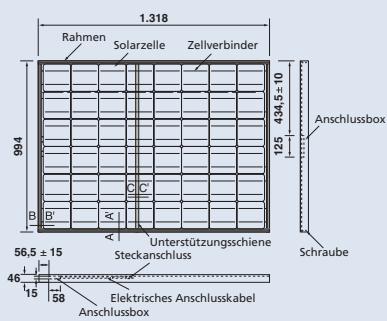

Außenabmessungen

Anwendungen

Netzgekoppelte PV-Anlagen
Netzferne PV-Anlagen
Aufdach-PV-Anlagen
Freiland-PV-Anlagen

Bitte lessen Sie vor der Montage der Photovoltaik-Module aufmerksam unsere ausfuhrliche Montageanleitung.

Hinweis

Änderungen der technischen Daten sind ohne vorherige Ankündigung möglich.itte fordern Sie vor der Verwendung von Sharp Produkten die aktuellsten Datenblätter von Sharp an. Sharp tragt keine Verantwortung fur Schaden an Geräten, die anhand von nicht abgesicherten Informationen mit Sharp Produkten bestückt wurden.

Die Spezifikationen können gingefugig abweichen und sind ohne Gewähr. Die Installations- und Betriebsanleitungen sind den entsprechenden Handbuchern zu entnahmen oder konnen unter www \/ sharp .eu heruntergeladen werden.

Dieses Modul sollte nicht direkt mit einer Last verbunden werden.
