Marke	DE DIETRICH
Modell	DHD499XE1
Produkttyp	Dunstabzugshaube
Stromversorgung	220-240 V ~ 50 Hz, einphasig, Sicherung 10 oder 16 A
Netzkabel	H05 VVF 3 Leiter 0,75 mm² (Nullleiter, Phase, Erde)
Mindestabstand zwischen Kochfeld und Haube	70 cm (oder mehr, falls vom Kochfeld angegeben)
Durchmesser des Abluftkanals	125 mm mindestens (Adapter beigefügt), empfohlen 150 mm
Betriebsarten	Abluft nach außen oder Umluft (mit Kohlefilter)
Absauggeschwindigkeit	5 manuelle Stufen + Automatikmodus
Beleuchtung	Halogenlampe G4, 20W, 12V (austauschbares Modell)
Funktionen	Verzögerte Abschaltung (10 Min.), Sättigung Metallfilter, Auto-Stopp Lüfter (9h) und Beleuchtung (9h)
Filter	Metallfilter (Kassette) spülmaschinenfest; Aktivkohlefilter (Austausch alle 6 Monate)
Wartung	Reinigen Sie den Metallfilter monatlich; Wechseln Sie den Kohlefilter mindestens einmal jährlich
Empfohlene Reinigungsmittel	Haushaltsreiniger aus dem Handel, mit klarem Wasser abspülen und trocknen; Metallschwämme und Scheuermittel vermeiden
Sicherheit	Nicht unter der Haube flambieren, ständige Überwachung beim Frittieren, Reparatur durch autorisierten Fachmann
Verfügbare Ersatzteile	Kohlefilter, Halogenlampe G4 (Referenz auf dem Typenschild)
Herstellungsland	Frankreich
Kundendienst	0892 02 88 04 (0,34€/Min.); Post: SERVICE CONSOMMATEURS DE DIETRICH BP 9526, 95069 CERGY PONTOISE CEDEX

Häufig gestellte Fragen - DHD499XE1 DE DIETRICH

Wie schalte ich die Dunstabzugshaube in den Automatikmodus?

Drücken Sie lange die Taste %. Die Kontrollleuchte Auto blinkt zur Bestätigung des Wechsels in den Automatikmodus.

Wie stelle ich die Absauggeschwindigkeit im manuellen Modus ein?

Ein kurzer Druck auf die Taste @ startet mit Stufe 1. Jeder weitere kurze Druck erhöht die Stufe bis 5. Ein erneuter kurzer Druck kehrt zu Stufe 1 zurück.

Wie schalte ich die Dunstabzugshaube im manuellen Modus aus?

Drücken Sie kurz die Taste %. Die Dunstabzugshaube schaltet sich aus und die Kontrollleuchte erlischt.

Wie verwende ich die Verzögerte Abschaltung?

Im manuellen Modus drücken Sie lange die Taste @. Die Dunstabzugshaube schaltet sich nach 10 Minuten automatisch ab. Die Kontrollleuchte blinkt während dieser Zeit.

Wie reinige ich die Metallfilter?

Entfernen Sie die Kassetten und reinigen Sie sie mit einem handelsüblichen Haushaltsreiniger, spülen Sie sie gründlich ab und trocknen Sie sie. Sie können sie auch in die Spülmaschine geben, aufrecht stehend, ohne schmutziges Geschirr oder Silberbesteck.

Wann muss der Kohlefilter ausgetauscht werden?

Im Umluftmodus blinkt die Kontrollleuchte, um anzuzeigen, dass der Kohlefilter gewechselt werden muss. Es wird empfohlen, ihn alle 6 Monate auszutauschen.

Was tun, wenn die Kontrollleuchte für die Sättigung der Kassetten aufleuchtet?

Dies zeigt an, dass die Kassetten gereinigt werden müssen. Führen Sie einen langen gleichzeitigen Druck auf die Tasten O und @ aus, um die Funktion zu entsperren; die Kontrollleuchte erlischt nach der Reinigung.

Wie wechsle ich die Halogenlampe?

Schalten Sie die Dunstabzugshaube stromlos. Entfernen Sie die Abdeckung (Abb. 11), ersetzen Sie die Halogenlampe G4-20W-12V, und setzen Sie die Abdeckung wieder ein.

Welcher Mindestabstand muss zwischen Dunstabzugshaube und Kochfeld eingehalten werden?

Der Mindestabstand beträgt 70 cm. Falls die Anweisungen Ihres Kochfeldes einen größeren Abstand vorgeben, halten Sie diesen ein.

Kann die Dunstabzugshaube mit einem Gasherd verwendet werden?

Ja, Sie müssen bei der Ersteinrichtung den Kochfeldtyp Gas auswählen. Befolgen Sie das Verfahren: Schalten Sie das Gerät aus, drücken Sie gleichzeitig lange die Tasten @ und % und drücken Sie dann kurz auf @, um die Anzahl der Kontrollleuchten zu wählen, die dem Kochfeldtyp entspricht.

BEDIENUNGSANLEITUNG DHD499XE1 DE DIETRICH

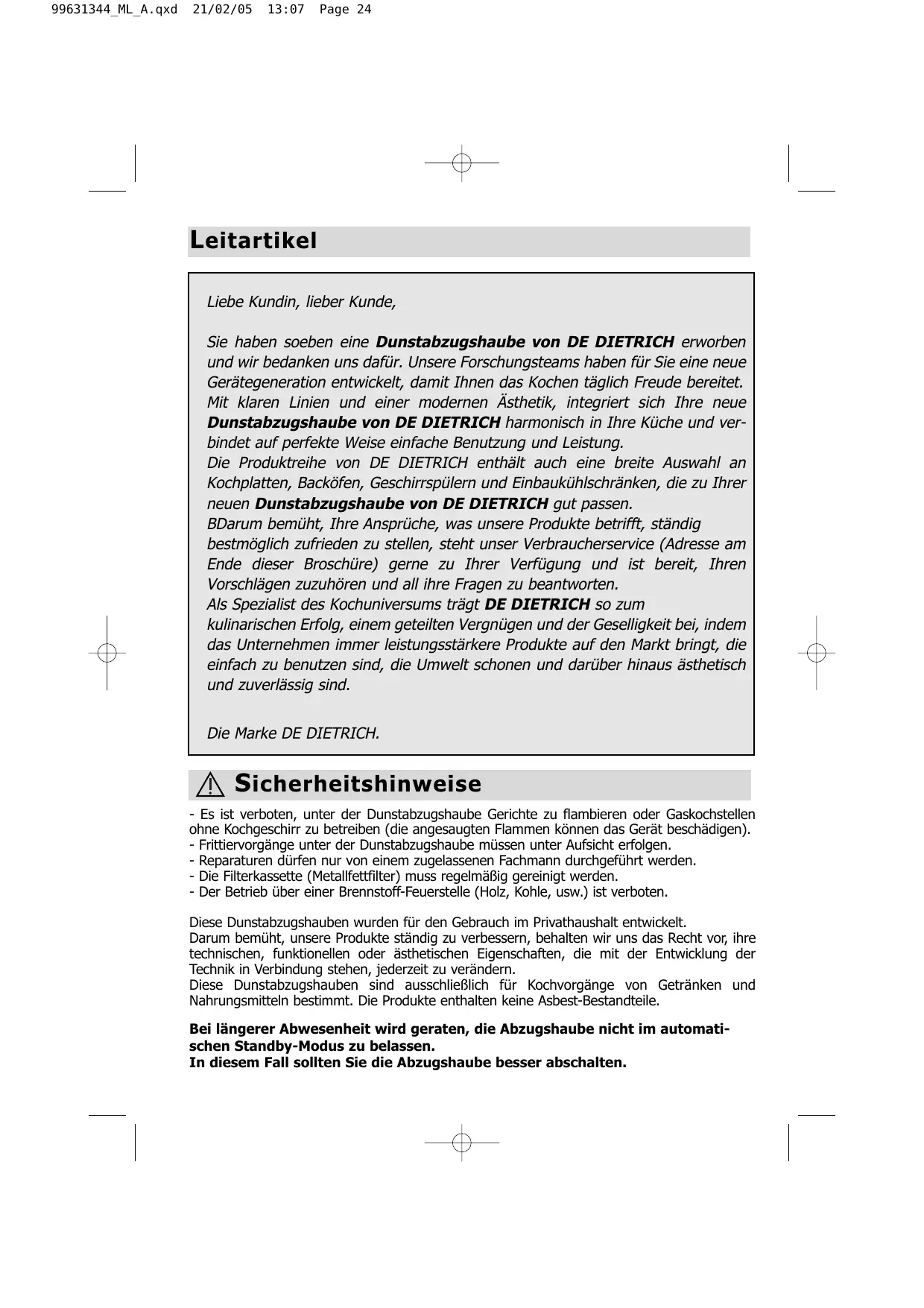

Lieber Kundin, lieber Kunde,

Sie haben sogeben eine Dunstabzugshaube von DE DIETRICH erworben und wir bedanken uns dafür. Unsere Forschungsteams haben für Sie eine neue Gerätegeneration entwickelt, damit Ohnen das Kochen tätiglich Freude bereitet. Mit klaren Linien und einer modernen Ästhetik, integriert sich ihre neue Dunstabzugshaube von DE DIETRICH harmonisch in ihre Küche und verbindet auf perfekte Weise einfache Benutzung und Leistung.

Die Produktreihe von DE DIETRICH enthalt auch eine breite Auswahr an Kochplatten, Backöfen, Geschirrspulern und Einbaukühlschränken, die zu Ihr neuen Dunstabzugshaube von DE DIETRICH gut passen.

BDarum bemührt, ihre Ansprüche, was unsere Produkte betrifft, ständig bestmöglich zufrieden zu stellen, steht unser Verbraucherservice (Adresse am Ende dieser Broschüre)igeria zu Ihrer Verfugung und ist bereit, ihren Vorschlagen zuzuhören und all ihre Fragen zu beantworten.

Als Spezialist des Kochuniversumsträgt DE DIETRICH so zum kulinischen Erfolg, einem geteilten Vergnügen und der Geselligkeit bei, indem das Unternehmen immer leistungsstärkere Produkte auf den Markt bringt, die einfach zu benutzen sind, die Umwelt schonen und darüber hinaus ästetisch und zuverlässig sind.

Die Marke DE DIETRICH.

Sicherheitshinweise

• Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen ohne Kochgeschirr zu betreiben (die angesaugten Flammen können das Gerät beschädigen).

• Frittiervorgänge unter der Dunstabzugshaube müssen unter Aufsicht erfolgen.

• Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.
• Die Filterkassette (Metalfettfilter) muss regelmäßig gereinigt werden.
• Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist verboten.

These Dunstabzugshauben wurden für den Gebrauch im Privathaushalt entwickelt.
Darum bemüht, unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, ihre technischen, Funktionellen oder ästhetischen Eigenschaften, die mit der Entwicklung der Technik in Verbindung stehen, jederzeit zu verändern.
These Dunstabzugshauben sind ausschließlich für Kochvorgänge von Getränen und Nahrungsmitteln bestimmt. Die Produkte enthalten keine Asbest-Bestandteile.

Bei längerer Abwesenheit wird geraten, die Abzugshaube nicht im automatischen Standby-Modus zu belassen. In diesen Fall sollenn Sie die Abzugshaube better abschalten.

In der Gebrauchsanleitung kennzeichnet,

die Sicherheitshinweise,

Kennzeichnet Hinweise und keine Kniffe

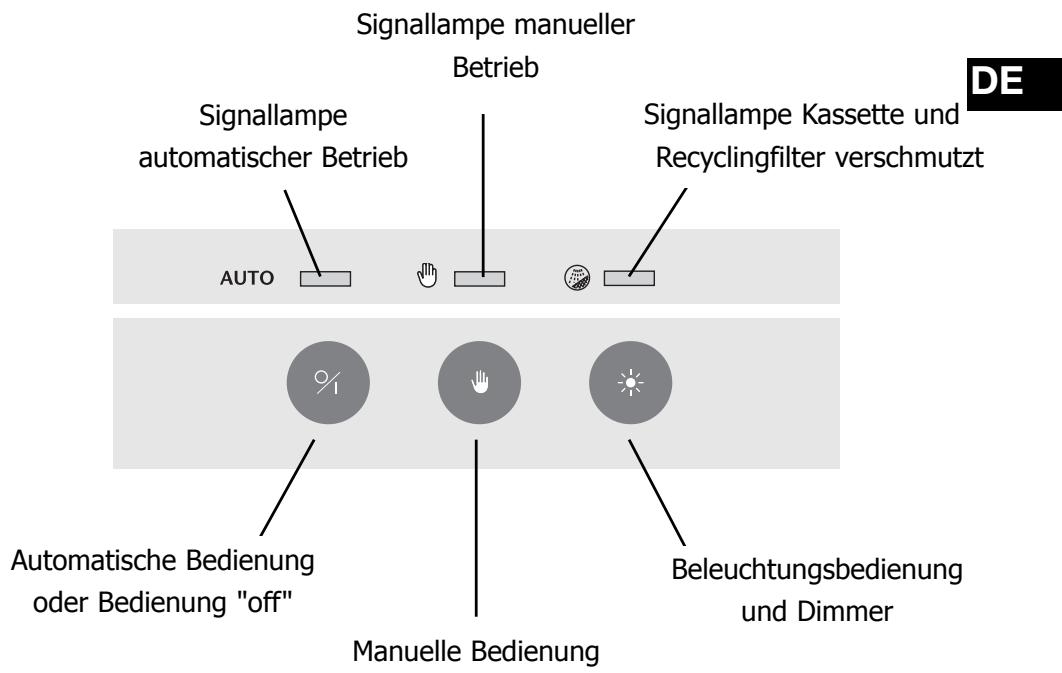

Präsentierung Ihrer Dunstabzugshaube

Unter-Strom-Setzung

Bei Unter-Strom-Setzung befindet sich die Dunstabzugshaube in der Position OFF.

Bei einer Kuche, die durch ein mit einem Kamin verbundenes Gerät geheizt wird (Beispiel: Zimmerofen, Herd, usw.), muss eine Dunstabzugshaube mit Umluftbetrieb verwendet werden.Die Dunstabzugshaube dar nicht ohne die Ilfilter betrieben werden.

Es sollte eine geeignete Belüfung des Raums vorgesehen werden, wenn eine Kuchenabzugshaube zur gleichen Zeit eingesetzt wird wie Geräte, die mit Gas oder einem anderen Brennstoff funktionieren.

Präsentierung Ihrer Dunstabzugshaube

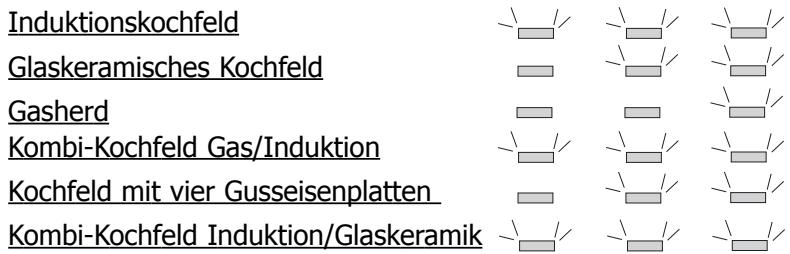

Wahl der Kochfeldart

Die Wahl der Kochfeldart erfolgt, indem Sie die Dunstabzugshaube anhand eines leichten Drucks auf das Bedienfeld % in den OFF-Modus versetzen.

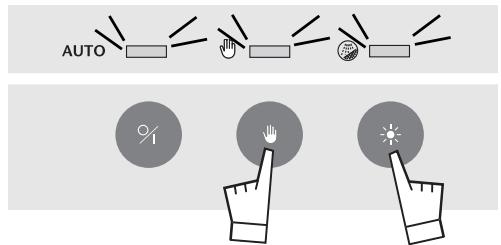

Dann gleichzeitig lange auf und drucken. Die drei Signallampen fangen an zu blinken. Durch einen erneuten Druck auf das Bedienfe leuchten die der Kochfeldart entsprechenden Signallampen gemäß der nachstehenden Tabelle auf:

Zur Bestätigung der Kochfeldart genegt ein längerer Druck auf . Die drei Signallampen erlöschen.

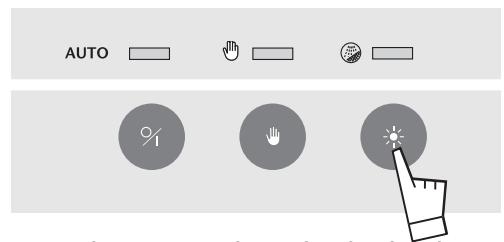

Beleuchtung

Die Lampe Ihrer Dunstabzugshaube leuchtet auf, wenn Sie kurz auf drücken. Sie können die Leuchtstärke verändern, indem Sie weiter auf drucken.

DE

Übergang auf den Automatikmodus

Langer Druck auf %

Die Signallampe "Auto" leuchtet auf und zeigt an, dass die Dunstabzugshaube sich im Automatikmodus befindet.

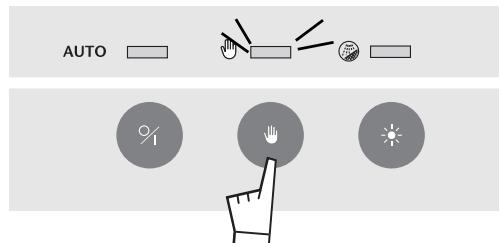

Übergang auf den manuellen Modus

Der manuelle Modus erfolglicht es, die Abzugsgeschwindigkeit Ihrer Dunstabzugshaube zwischen 1 und 5 von Hand einzustellen.

Durch einen kurzen Druck auf befinden Sie sich in der Geschwindigkeit 1. Die Signallampe leuchtet auf. Jeder zusätzliche kurze Druck auf erhöht die Geschwindigkeit um eine Stufe bis auf 5 und ein erneuter kurzer Druck auf erhögt die Rückkehr zur Geschwindigkeit 1.

Sofortiges Abschalten im manuellen Modus

Durch kurzen Druck auf % .
Wird ihre Dunstabzugshaube im manuellen Modussofar abgeschaltet.

Verzogertes Abschalten im manuellen Modus

Sie können im manuellen Modus ein verzögertes Abschalten Ihr Duntsabzugshaube programmieren.

Ein langer Druck auf ermöglich这点es verzögerte Abschalten.

Die Signallam blinkt dann solange, bis die Dunstabzugshaube sich abschaltet.

Die Abzugshaube schaltet sich nach 10 Min. Betrieb automatisch ab.

Änderung während eines verzögerten Abschaltvorgangs

Wenn Sie Ihr Dunstabzugshaube vor dem verzögerten Abschalten benutzen wollen, kurz auf drücken. Die Signallampe hört dann auf zu blinken und bleibt ständig erleuchtet. Sie konnen jetzt erneut die gewünschte Geschwindigkeit eingeben.

Abschalten der Dunstabzugshaube Position OFF

Sie befinden sich im Automatikmodus und wollen ihre Dunstabzugshaube abschalten.

Drücken Sie kurz auf % .

Die Signallampe "Auto" erloscht.

Verschmutzte Kassette

DE

Wenn die Signallampe aufleuchtet, zeigt dies an, dass die Kassetten gereinigt werden müssen (im Geschirrrspuler möglich).

Durch einen langen, gleichzeitigen Druck auf und wird die Funktion "Verschmutzung" entriegelt.

Die Signallampe. goht aus.

Recycling-Modus

Wenn die Dunstabzugshaube an ein Abluftrohr nach außen angeschlossen werden kann,{lsst sie sich wie folgt auf Abluftbetrieb programmieren:

Tasten % und gleichzeitig lang drucken.

Die Signallampe ebleibt erleuchtet oder blinkt.

Für die Konfiguration des Recycling-Modus kurz auf drücken, damit die Signallampe aufleucht (blinkend). Die Konfiguration durch Druck auf % bestätig.

Evakuierungsmodus

Wenn die Dunstabzugshaube an ein Abluftrohr nach außen angeschlossen werden kann,{lsst sie sich wie folgt auf Abluftbetrieb programmieren:

Kurzer, gleichzeitiger Druck auf % und . Die Signallampe leuchtet oder blinkt.

Für die Konfiguration des Evakuierungsmodus kurz auf drückendrücken, die Signallampe reagiert (siearf nicht blinken).

Zur Bestätigung der neuen Konfiguration auf % drücken.

Filtereinsatzverstopf

Wenn die Dunstabzugshaube auf Umluftbetrieb programmiert ist und die Leuchtdiode beim Betrieb aufleuchtet, muss der Aktivkohlefilter ausgewechselt werden (Empfehlung: Alle 6 Monate).

Um die Leuchtdiod , zu quittieren, die Tasten auf und . Die Signallampe hört auf zu blinken.

Automatisches Abschalten des Ventilators

Wenn Sie vergessen, die Dunstabzugshaube abzuschalten, wird der Ventilator nach 9 Stunden automatisch abgeschaltet.

Automatisches Abschalten der Beleuchtung

Wenn Sie vergessen, die Beleuchtung der Dunstabzugshaube abzuschalten, wird sie nach 9 Stunden automatisch abgeschelt.

Installation Ihrer Dunstabzugshaube

SieverfugenübereinenAbzugnachdrauBEN:Abb.4

Ohre Dunstabzugshaube kann über einem Abzug (Ø mindestens 125 mm, emailiert, aus Alu., einem Schlauch oder einem nicht entzündlichen Material) installiert werden. Wenn der Ø Ihr Rohrleitung unter 125 mm liegt, müssen Sie automatisch auf den Recyclingmodus übergeben.

SieverfugenichtübereinenAbzugnachdrauBen:Abb.5

All unsere Geräte konnen nach dem Umluftprinzip betrieben werden.

In thisem Fall müssen Sie einen Aktivkohlefilter einbau, der die Gerüche zurückhalt.

Montage Ihrer Dunstabzugshaube

DE

Die Installation muss die geltenden Bestimmungen für die Belüfung von Räumen einhalten. Die Abluft darf insbesondere nicht in Rohre abgeleitet werden, die dem Rauchabzug von Geräten dieren, die mit Gas oder anderen Brennstoffen betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines Fachmanns erfolgen.

Der Mindestabstand zwischen Kochfläche und niedrigstem Teil der Abzugshaube muss 70 cm betragen. Wenn in den Anweisungen betreffend das unter der Abzugshaube installierte Gaskochfeld einen größeren Abstand als 70 cm empfohlen wird, ist dieser Abstand einzuhalten.

• In mindestens 70 cm Entfernung von der Kochplatte einen waagrechten Strich an die Wandziehen.
• Dann von der Decke bis zum unteren Rand der Dunstabzugshaube einen senkrechten Strich an die Wandziehen.
• Die Montageschablonen an die Wand halten (Abb. 2).
• Die 6 Löcher bohren. Die 6 Dübel einsetzen.
• Die beiden oberen Schrauben der Abzugshaube bis auf 5 mm anziehen.
• Den Metalfilter entfernen.
• Die Abzugshaube an den beiden Schrauben aufhängen (Abb. 3).
• Die beiden unteren Schrauben anziehen.s

Vor dem endgültigen Festziehen der 4 Schrauben, das Niveau der Abzugshaube ausgleichen.

Anschluss Ihrer Dunstabzugshaube

Dieses Gerät wird mit einem Anschlusskabel H05VVF mit 3 Leitern 0,75mm^2 (Null-, Phasen- und Erdleiter) geliefert. Es muss über eine genormte Steckdose CEI 60083 an ein Einphasenstromnetz mit 220-240 V

angeschlossen werden, die nach dem Einbau zugänglich bleiben muss. Bei einem Unfall aufgrund einer nicht vorhandenen oder fehlerhaften Erdung konnen wir nicht zur Haftung gezogen werden. Die Sicherung Ihrer Installation muss 10 oder 16 A stark sein. Wenn das Anschlusskabel beschädigt ist, müssen Sie den Kundendienst in Anspruchnehmen, um Gefahren zu vermeiden.

Montage des Kamins

Abluftbetrieb: Abb. 4 und 8

• Befestigen Sie die Metallhalterung des Kamins (Abb. 6) direkt unter der Decke an der Wand.
• Das Rückschlagventil auf den Motorausgang montieren (Abb. A). Mit diesen Rückschlagventil kann der Eintritt der von außenkommen Luft verstopft werden.
• Verwenden Sie bei einem Abzugsrohr Durchmesser 125 mm den mitgelieferten Adapter (Abb. 8/Abb. B).
  Wenn das externe Rohr einen Durchmesser unter 125 mm aufweist, müssen Sie Ihr Dunstabzugshaube im Recyclingmodus anschließen.
• Bereiten Sie den ausziehbaren Kamin vor und verbergen Sie damit die Luftastrittsöffnungen (Abb. 8). Schieber den Sie die Kaminteile so welt wie möglich ineinander.
• Den oberen Teil an der Metallhalterung befestigen.
• Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieren und in das Oberteil der Dunstabzugshaube eingufen.

Für eine optimale Wirkung Ihrer Dunstabzugshaube empfehlen wir Ihnen den Anschluss an ein Abzugsrohr mit einem Durchmesser von 150 mm (nicht mitgeliefert). Verwenden Sie möglichst weniger Winkelstücke und ein möglichst kurzes Rohr. Beim Abluftbetrieb der Dunstabzugshaube müssen Sie für eine ausreichende Frischluftzufuhr sorgen, damit im Raum kein Unterdruck entsteht.

Umluftbetrieb: Abb. 5 und 9

• Sie können die Rücklaufklappen entfern.
• Befestigen Sie den Kunststoffablenker direkt unter der Decke an der Wand.
  Zentrierten Sie damit den Ablenker an dem senkrechten Strich an der Wand (Abb. 7).
• Bereiten Sie den Kamin vor und richten Sie darauf die Luftaustrittsöffnungen so nach oben, dass sie sightbar sind (Abb. 9).
• Den oberen Teil am Kunststoffblech befestigen.
• Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieren und in das Oberteil der Dunstabzugshaube eingufen.

Auswechseln der Lampe

Vor jedem Eingriff muss die Dunstabzugshaube vom Netz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des

Sicherungsautomaten.

Modell mit Halogenlampe:

1. Die Abdeckung entfernen (Abb. 11).
2. Ersetzen Sie die Halogenlampe G4-20W-12V.
3. Bringen Sie die Lampen wieder an, indem Sie die Schritte in umgekehrter Reihenfolge wiederholen.

Reinigung Ihrer Dunstabzugshaube

Wenn Sie die Metallfilter entfernen,arf die Dunstabzugshaube nicht unter Strom stehen,Sie müssen zuvor entweder den Steckerziehen oder den Überlastschalter betätigten. Nach ihrer Reinigung mssen die Metallfilter den Anweisungen entsprechend erneut eingesetzt werden.

	FILTERKASSETTE (METALLFETTFILTER)	AKTIVKOHLEFILTER
	Den Schutzfilm vom filterkassette (metallfettfilter) entfern, bevor Sieihn das ersten Mal benutzen.	für die Dunstabzugshauben mit Umluftbetrieb
PFLEGE	UNBEDINGT EINMAL PRO MONAT Um Brandrisiken zu vermeiden.	UNBEDINGT EINMAL PRO JAHR
WARUM?	Dieser Filter hält Fettdämpfe und Staubpartikel darüber. Dieses Element hat einen sehr große Einfluss auf die Wirksamkeit der Dunstabzugshaube.	Dieser Filter hält die Gerüche darüber und muss je nach Nutzungsgrad wichtens einmal jährlich gewechselt werden.
WIE?	Reinigen Sieihn mit einem handelsüblichen Reinigungsmittel, spulen Sie gründlich nach und trocknen Sieihn ab. Die Reinigung kann auch in der Geschirrspülmaschine in senkrechter Position durchgeführt werden (nicht mit schmutzigem Geschirr oder Silberbesteck in Kontakt brin-gen!).	Bestellen Sie die Filter bei Ihr Machfachhändler (anhand der Bestellnummer auf dem Geräteschild im Inneren der Dunstabzugshaube) und halten Sie das Datum des Wechsels schriftlich fest.
Verwenden Sie niemals Metallschwämme, Scheuermittel oder sehr harte Bürsten. Verwenden Sie zur Reinigung von Gehäuse und Leuchtblende ausschließlich ein handelsübliches, in Wasser gelöstes Reinigungsmittel. Spulen Sie mit klarem Wasser nach und trocknen Sie mit einem weichen Lappen ab.

Demontage des Kassettenfilters (Abb. 10)

Montage des Kohlefilters (Abb. 12)

1. Die Kassette entfern.
2. Plazieren Sie einen neuen Aktivkohlefilter auf der Kassette Richtung Innenseite der Dunstabzugshaube.
3. Bringen Sie die 2 Haltebügel an.
4. Denselben Vorgang an allen Kassetten wiederholen.
