BEDIENUNGSANLEITUNG WAGL8E201 AEG-ELECTROLUX

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitsinformationen	25	Verbrauchswerte	35
Sicherheitshinweise	26	Vor der ersten Inbetriebnahme	36
Umwelttipps	28	Gebrauch des Geräts	36
Technische Daten	28	Tipps und Hinweise	40
Gerätebeschreibung	29	Reinigung und Pflege	41
Bedienfeld	30	Fehlersuche	44
Programme	33	Montage	46

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zu-erst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

! Warnung! Es besteht Erstickungsgefahr, Risiko von Verletzungen oder permanenten Behinderungen.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder man-gelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

ALLGEMEINE SICHERHEIT

• Schalten Sie vor Reinigungsrarbeiten immer das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Beachten Sie die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmtabelle“).
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer greichermaßen qualifizierten Person ersetzt werden, um Gefahrenquellen zu vermeiden.
• Der Betriebsswasserdruck (Mindest- und Höchstdruck) muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.
• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden) dürfen nicht von einem Teppichboden blockiert werden.
• Das Gerät muss mit den mitgelieferten neuen Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche)dürfen nicht wieder verwendet werden.

SICHERHEITSHINWEISE

MONTAGE

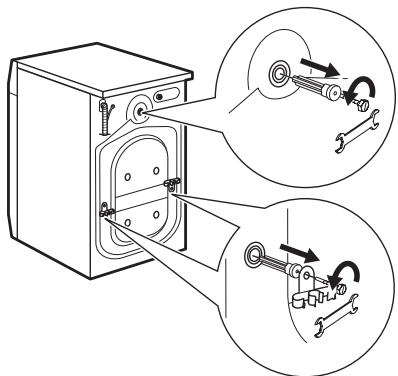

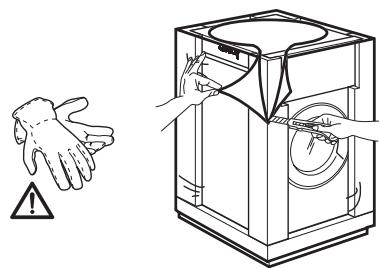

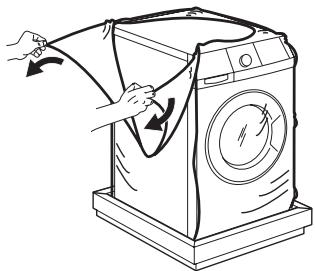

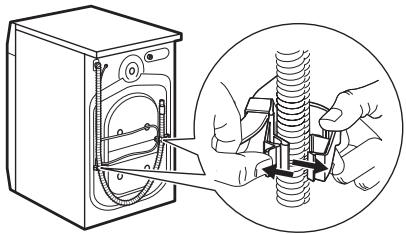

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.
• Bewahren Sie die Transportschrauben auf. Wenn Sie das Gerät umsetzen, müssen Sie die Trommel blockieren.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0^ absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0^ absinkt.
• Halten Sie sich an die mitgelieferte Montageanleitung.

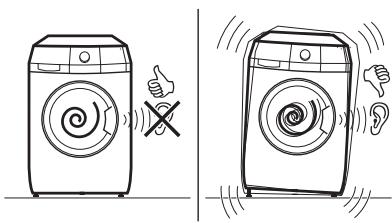

• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, etwa, hitzebeständig und sauber ist.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.

• Seien Sie beim Umsetzen des Geräts vorsichtig, davon es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Stellen Sie sichere, dass die Luft zwischen Gerät und Boden zirkulieren kann.

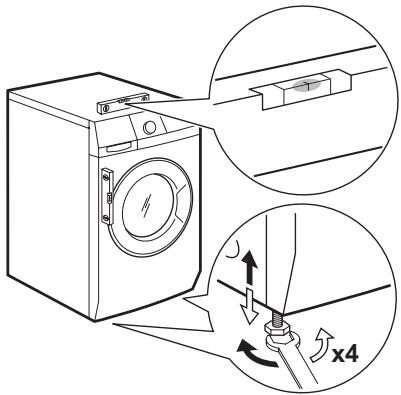

• Stellen Sie die Fuß so ein, dass der dazu erforderliche Abstand zwischen Gerät und Boden vorhanden ist.

Elektrischer Anschluss

Warning! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sichere, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Das Gerätarf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netz-kabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie dies durch unseren Kundendienst durchführren.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsvorsorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Das Gerät entspricht den EWG-Richtlinien.

Wasseranschluss

• Achten Sie daraufuf, die Wasserschläuchenicht zu beschädigen.
  Das Gerät muss mit den mitgelieferten neuen Schläuchen an den Wasseranschluss angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.
• Bevor Sie neue oder lange Zeit nicht be-nutzte Schläuche an das Gerät anschließen, lessen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichthieten vorhanden sind.

GEBRAUCH

Warning! Verletzungs-Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

Das Gerät ist für die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
- Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

• Berühren Sie während des Betriebs nicht das Türglas. Das Glas kann sehr heiß sein.
• Achten Sie darauf, dass alle Metalobjekte aus der Wäsche entfernt wurden.
• Stellen Sie keinen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

REINIGUNG UND PFLEGE

Warning! Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsrarbeiten immer das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

Warning! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschieden.

KUNDENDIENST

• Wenden Sie sich zur Reparatur des Geräts an den Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.
• Wenn Sie sich an den Kundendienst wenden, sollen den Sie folgende Angaben, die Sie auf dem Typenschild finden, zur Hand haben.

Modell: Produkt-Nummer (PNC): Seriennummer:

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass theseus Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorg desses Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling theses Produkte erhalten Sie von ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den officiellen SENS-Sammelstellen oder offiziellen SENS-Recyclern.

Die Listeder offiziellen SENS-Sammelstellenfindet sich unter www.sens.ch.

VERPACKUNGSMATERIALIEN

Recycle in Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern.

UMWELTTIPPS

Halten Sie sich zum Schutz der Umwelt und zur Senkung Ihres Wasser- und Stromverbrauchs an diese Anweisungen:

• Stellen Sie zum Waschen normal verschmutzter Wäsche ein Programm ohne Vorwässein.
• Waschen Sie immer mit der angegebenen maximalen Beladung.
• Benutzen Sie ggf. einen Fleckentferner, wenn Sie ein Programm mit niedriger Temperatur ausgehalten.
• Erkundigen Sie sich nach der Wasserhärte Ihrhes Hausanschlusses, um die richtige Waschmittelmenge verwenden zu konnen.

TECHNISCHE DATEN

Abmessungen	Breite / Höhe / Tiefe	600 / 850 / 605 mm
	Gesamttiefe	640 mm
Elektrischer Anschluss:	Spannung	230 V
	Gesamtleistung	2200 W
	Sicherung	10 A
	Frequenz	50 Hz
Die Schutzverkleidung gewährleistet einen Schutz gegen das Ein- dringen von festen Fremdkörpersn und Spritzwasser (Feuchtigkeit), sofern das Niederspannungsergät keinen Schutz gegen Feuchtig- keit besitzt, in der Schutzklasse:		IPX4
Wasserdruck	Min.	0,5 bar (0,05 MPa)
	Max.	8 bar (0,8 MPa)
Wasserversorgung1)		Kaltes Wasser
		Heiβes Wasser2)
Maximale Beladung	Koch-/Buntwäsche	8 kg
Schleuderrehzahl	Max.	1400 U/min

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.
2) Stellen Sie sicher, dass die Warmwassertemperatur ihrer Hauswasserversorgung nicht mehr als 55^ beträgt.

1 Arbeitsplatte

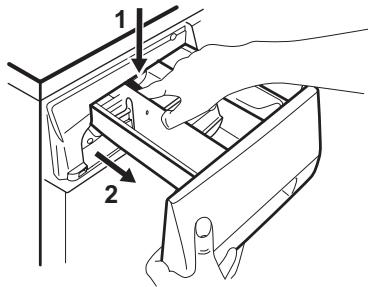

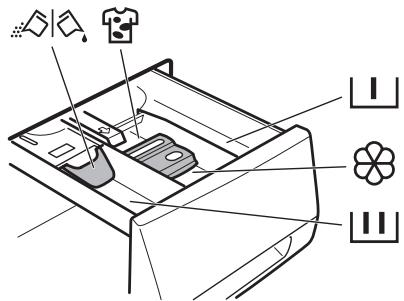

2 Waschmittelschublade
3 Bedienfeld
4 Tjurgriff
5 Typenschild

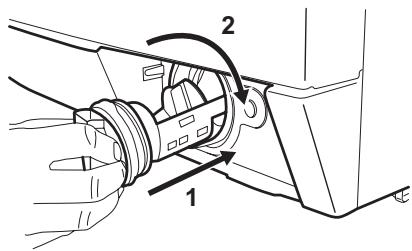

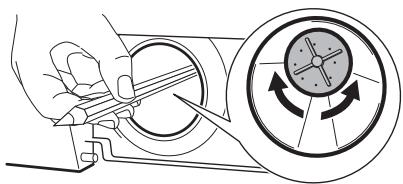

6 Ablaupumppe
7 SchraubfüBe zum Ausrichten des Geräts

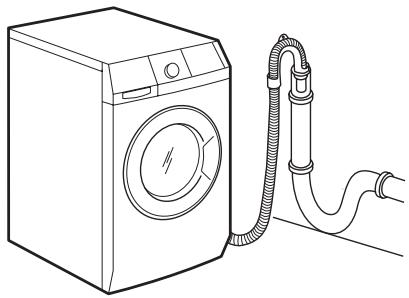

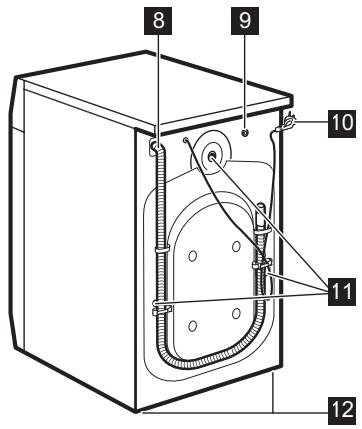

8 Wasserablaufschlauch
9 Zulaufventile Warm- und Kaltwasser
10Netzkabel
11 Transportschrauben
12 SchraubfüBe zum Ausrichten des Geräts

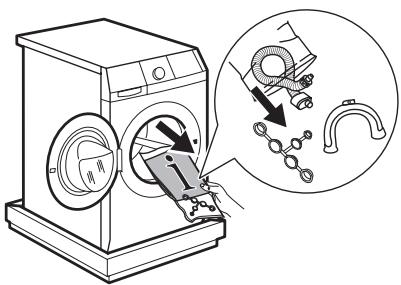

ZUBEHÖR

Zum Lösen der Transportschrauben.

2 Kunststoffkappen

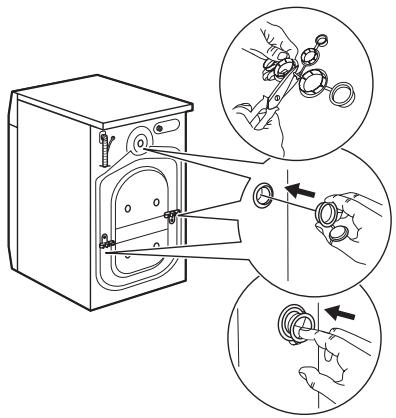

Zum Verschlieben der Öffnungen auf der Rückseite des Geräts nach dem Entfernen der Transportschrauben.

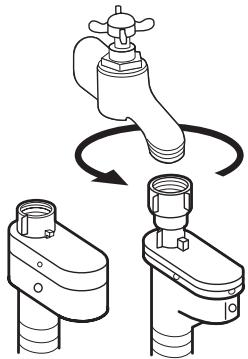

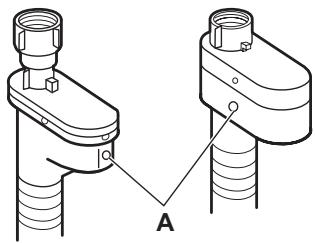

3 Aquasafe-Zulaufschlauch

Zur Verhinderung von eventuellen Wasserlecks.

4 Kunststoff-Schlauchführung

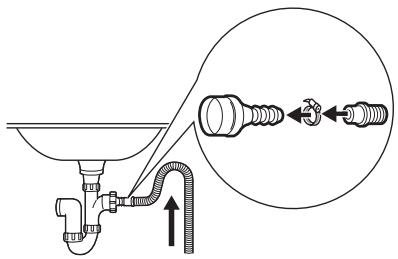

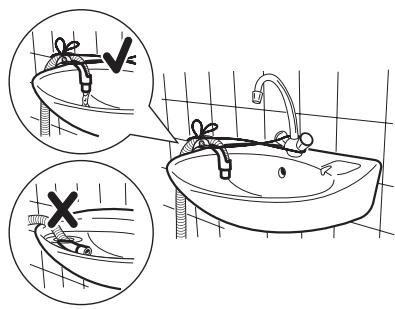

Zum Einhängen des Ablaufschlauchs an einer Waschbeckenkante.

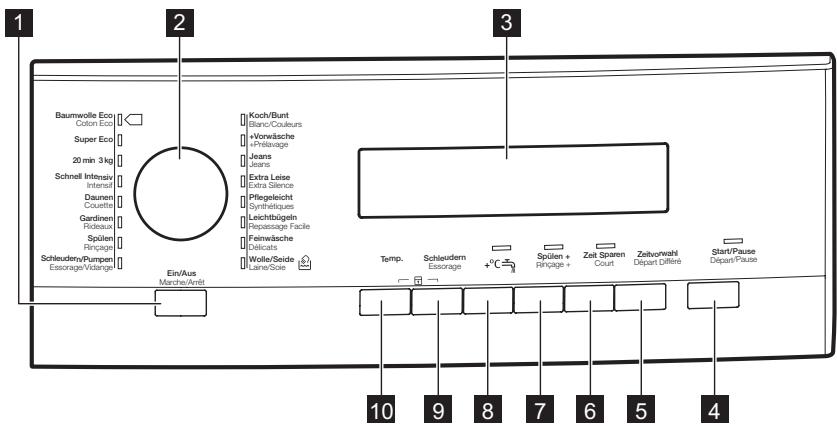

1 Taste „Ein/Aus“ (Ein/Aus - Marche/Arrêt)
2Programmwahlschalter
3 Display
4 Taste „Start/Pause" (Start/Pause - Départ/Pause)
5 Taste „Zeitvorwahl“ (Zeitvorwahl - Départ Différé)
6 Taste „Zeitsparen“ (Zeit Sparen - Court)
7 Taste „Extra Spülen“ (Spülen+ - Rinçage+)
8 Taste „Warm- und Kaltwasseranschluss“ (+^)
9 Taste „Schleuderdrehzahl" (Schleudern - Essorage)
10 Taste „Temperatur“ (Temp.)

EIN-/AUS-TASTE 1

Drücken Sie diese Taste, um das Gerät ein-oder auszuschalten. Wird das Gerät eingeschaltet, ist eine Tonfolge zu horen.

Die Funktion AUTO Stand-by schaltet das Gerät in den folgenden Fällen automatisch aus, um den Energieverbrauch zu verrin-gern:

• Wenn Sie nicht innerhalb von 5 Minuten die Taste 4 drücken.
• Alle Einstellungen werden gelöscht.
• Drücken Sie die Taste 1, um das Gerät wieder einzuschalten.
• Stellen Sie das Waschprogramm und die gewürschten Funktionen erneutein.
• 5 Minuten nach dem Ende des Waschprogramms. Siehe „Am Programmende".

PROGRAMMWAHLSCHALTER 2

Drehen Sie diesen Schalter, um ein Programm einzustellen. Die entsprechende Programmanzeige leuchtet auf.

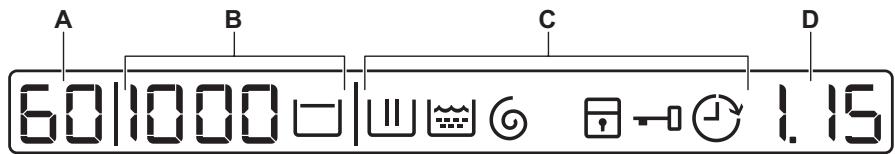

DISPLAY 3

Im Display erscheint:

A	Die maximale Temperatur des Programms
B	Die Standard-Schleuderrehzahl des ProgrammsDie Symbole „Kein Schleudergang“1) und „Spülstopp“
C	Die Display-Symbole2)
	Symbol	Beschreibung
		Hauptwaschgang
		Spülgänge
		Schleudergang
		Kindersicherung
		Sie können die Tür des Geräts nicht öffnen, solange diesen Symbol er-scheint.Sie können die Tür erst öffnen, wenn das Symbol erlischt.Wenn das Symbol nicht erlischt, bzwohl das Programm beendet ist:· Es befindet sich Wasser in der Trommel.· Die Spülstopp-Funktion ist eingeschaltet.
		Startzeitvorwahr
D	ProgrammdauerWenn das Programm beginnt, verringiert sich die angezeigte Zeit in Minutenschritten.Zeitvorwahl-DauerWenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zumProgrammstart an.AlarmcodesBei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe Abschnitt „Fehler-suche".Err „Err“ entscheidet eine Sekunden lang im Display, wenn:- Sie eine Funktion auswahlen, die nicht mit dem eingestellen Waschprogramm kombi-nierbar ist.- Sie das laufende Programm ändern.Die Kontrollampe der Start/Pause-Taste 4 blinkt.Das Waschprogramm beendet ist.

1) Nur verfügbar für das Programm Schleudem/Abpumpen.
2) Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder Funktion eingestellt ist.

START-/PAUSE-TASTE 4

Drucken Sie die Taste 4 , um ein Programm zu starten oder zu unterbrechen.

ZEITVORWAHL-TASTE 5

Drücken Sie die Taste 5, um den Start eines Programms um 30 Minuten bis 20 Stunden zu verzöbern.

ZEITSPAR-TASTE 6

Drücken Sie die Taste 6, um die Programmdauer zu verkürzen.

• Drücken Sie die Taste einzelmal, um die Programmdauer für normal verschmutzte Wäsche zu verstärzen.
• Drücken Sie zweimal, um die Programm-dauer „Extra Kurz" für nur gering verschmutzte Wäsche einzustellen.
  Bei einigen Programmen kann jeweils nur eine dieser beiden Funktionen eingestellt werden.

EXTRA SPULEN-TASTE 7

Drücken Sie die Taste 7, um einem Programm weitere Spülgänge hinzuzufügen. Diese Funktion empfeht sich in Gebieten mit weichem Wasser und für Menschen, die unter Waschmittelallergien leiden.

WARM- UND

KALTWASSERANSCHLUSS-TASTE 8

Wenn Sie eines der ersten 6 Waschprogramme einstellen, leuchtet die Kontrollamppe dieser Tastes auf.

Der Warmwasseranschluss ist eingeschaltet.

Das Gerät wird mit Warm- und Kaltwasser aus ihrer Hauswasserversorgung gefüllt. Möchten Sie nur mit kaltem Wasser wahren, drücken Sie diese Taste, um den Warmwasseranschluss abzuschalten.

Wir empfehlen das Ausschalten des Warmwasseranschlusses, um Blut-, Eiwei- und Rotweinflecken von der Wache zu entfern.

SCHLEUDERDREHZAHL-TASTE 9

Drucken Sie diese Taste zum:

• Verringern der maximalen Schleuderdrehzahl bei der Einstellung eines Programms.

Das Display zeigt nur die Schleuderehzahlen, die mit dem eingestellten Programm verfügbar sind.

• Schalten Sie den Schleudergang aus.
• Aktivieren Sie die Spülstopp-Funktion. Stellen Sie diese Funktion ein, um Knitterfalten zu vermeiden. Das Gerät pumpt das Wasser am Ende des Programms nicht ab.

Die Schleuderphase ist aus-geschaltet.

Die Spülstopp-Funktion ist eingeschaltet.

TEMPERATUR-TASTE 10

Drucken Sie die Taste zum Ändern der Standardtemperatur.

--

= kaltes Wasser

FUNKTION ,AKUSTISCHE SIGNALE"

Sie horen akustische Signale, wenn ...

• Sie das Gerät einschalten.
• Sie das Gerät ausschalten.
• Sie eine Taste drucken.
• Das Programm beendet ist.
• Eine Störung des Geräts vorliegt.
  Zum Deaktivieren/Aktivieren der akustischen Signale drücken Sie die Tasten und 76 Sekunden lang gleichzeitig.

Bei deaktivierten akustischen Signalen ertönen sie nur noch dann, wenn Sie eine Taste drücken und wenn eine Störung vorliegt.

FUNKTION KINDERSICHERUNG

These Funktion verhindert, dass Kinder mit dem Bedienfeld offen.

• Drücken Sie zum Aktivieren der Funktion die Tasten 10 und 9 gleichzeitig so lange, bis im Display das Symbol er-scheint.

• Drücken Sie zum Deaktivieren der Funktion die Tasten 10 und 9 gemeinschaftig so lange, bis das Symbol im Display erlischt.

Wenn Sie die Funktion aktiveren

• Bevor Sie die Start/Pause-Taste 4 drücken, kann das Gerät nicht starten.
  Nachdem Sie die Start/Pause-Taste drucken 4, sind alle Tasten und der Programmwahlschalter deaktiviert.

FUNKTION ,IMMER EXTRA SPÜLEN

Mit dieser Funktion konnen Sie die Funktion „Extra Spülen" stets beibehalten, auch wenn Sie ein neues Programm einstellen.

• Drücken Sie zum Aktivieren der Funktion die Tasten 6 und 5 gleichzeitig so lange, bis die Kontrollampe der Taste 7 leuchtet.
• Drücken Sie zum Deaktivieren der Funktion die Tasten 6 und 5 gleichzeitig so lange, bis die Kontrollampe der Taste 7 erlischt.

PROGRAMME

Programm Temperatur	Beladung Max. Beladung	Programm- beschreibung	Funktionen
Koch/Bunt - Blanc/Couleurs 95 °C - Kalt	Weiße und bunte Baum- wolle, normal ver- schmutzt. Max. 8 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)
Koch/Bunt + Vor- wäsche - Blanc/ Couleurs + Préla- vage 95 °C - Kalt	Weiße und bunte Baum- wolle, stark verschmutzt. Max. 8 kg	Vorwässche Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)
Jeans 60 °C - Kalt	Sämtliche Textilien aus Jeansstoff. Trikots aus modernen Gewuben. Max. 7 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)
Extra Leise - Extra Silence 95 °C - Kalt	Weiße und bunte Baum- wolle, normal ver- schmutzt. Max. 8 kg	Stopp mit Wasser in der Trommel Spülgänge Langer Schleudergang	HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)
Pflegeleicht - Syn- thétiques 60 °C - Kalt	Synthetik- oder Mischge- webe, normal ver- schmutzt. Max. 4 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)
Leichtbügeln - Re- passage Facile3) 60 °C - Kalt	Synthetikfasern, normal verschmutzt. Max. 4 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)
Feinwäsche - Déli- cats 40 °C - Kalt	Feinwäsche, z. B. aus Acryl, Viskose oder Poly- ester, normal ver- schmutzt. Max. 4 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP EXTRA SPÜLEN ZEITSPAREN2)
Wolle/Seide - Lai- ne/Soie 40 °C - Kalt	Waschmaschinenfeste Wolle. Handwaschbare Wolle und Feinwäsche mit dem „Handwäsche“-Pflegesymbol. Max. 2 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP
Schleudern/Pum- pen - Essorage / Vidange4)	Alle Gewebearten Die maximale Beladung hängt vom Wäschotyp ab.	Abpumpen des Was- sers Schleudergang mit maximaler Drehzahl.	DREHZAHLREDUZIE- RUNG OHNE SCHLEUDERN
Spülen - Rinchage	Alle Gewebearten	Ein Spülgang mit Pfle- gemittel Langer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP EXTRA SPÜLEN 5)
Gardinen - Ri- deaux 40 °C - Kalt	Stellen Sie these Pro- gramm zum Waschen von Gardinen ein. Dem Programm wird automa- tisch ein Vorwaschgang hinzugeführzt, um den Staub von den Gardinen zu entfernen. Geben Sie kein Wasch- mittel in das Fach für die Vorwäschre. Max. 2 kg	Vorwäschne Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP EXTRA SPÜLEN
Daunen - Couette 60° - 30°	Eine einzelniche Decke aus Synthetik, Bettdecke, Bettlaken usw. Max. 2 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG HEISS- UND KALT- WASSER1)
Schnell Intensiv - Intensif 60° - 40°	Schnellwaschprogramm für weniger verschutzte weiße/farbechte Buntwä- sche und Mischgewebe. Max. 5 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP EXTRA SPÜLEN
20 Min. - 3 kg 40° - 30°	Teile aus Baumwolle oder Synthetik, die weniger ver- schmutzt sind oder nur einal getragen wurden.	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDUZIE- RUNG
Super Eco6) Kalt	Mischfasern (Baumwolle und Synthetik). Max. 3 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP EXTRA SPÜLEN
Baumwolle Eco - Coton Eco7) 60° - 40°	Weitere und farbechte Baumwolle, normal ver- schmutzt. Max. 8 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDUZIE- RUNG SPÜLSTOPP HEISS- UND KALT- WASSER1) EXTRA SPÜLEN ZEITSPAREN2)

1) These Zusatzfunktion ist bei einer Temperatur unter 40^ nicht verfügbar.

2) Wir empfehlen eine reduzierte Beladung, falls die Taste 6 zweimal gedrückt wird (die Funktion „Extra Kurz" eingestellt ist). Eine volle Beladung istzar möglich, aber die Waschergebnisse sind dann nicht zufriedenstellung.
3) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das Gerät führt zusätzliche Spülgänge aus.
4) Die Standard-Schleuderrehzahl ist die Drehzahl für Baumwolle. Stellen Sie die Schleuderrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll ausschließlich abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.
5) Drücken Sie die Taste EXTRA SPÜLEN für zusätzliche Spülgänge. Bei einer niedrigen Schleuderrehzahl werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.
6) Stellen Sie这点es Programm ein, wenn Sie Zeit sparen und den Energie- und Wasserverbrauch senken mochten.
7) Standardprogramme für die auf dem Energie-Label angegebenen Verbrauchswerte. Gemäß der Richtlinie 1061/2010 entsprechchen die Waschprogramme „Baumwolle Eco - Coton Eco 60^ und „Baumwolle Eco - Coton Eco 40^ jeweils dem Standardprogramm „Baumwolle 60^ bzw. „Baumwolle 40^ Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das eingestellte Programm angegebenen Temperatur abweichen.

WOOLMARK ZERTIFIKAT

Das Waschprogramm „Wolle“ dieser Maschine wurde von der Firma Woolmark auf

das Waschen von Wolltextilien mit der Pflegekennzeichnung „Handwäsche" getestet und zugelassen, vorausgesetzt, dass die Wäsche gemäß der Anleitung auf dem Kleidungsetikett und gemäß den Angaben des Maschinenherstellers gewaschen wird. M1027

In Großbritannien, Irland, Hongkong und Indien ist das Woolmark-Symbol ein zertifiziertes Warenzeichen.

VERBRAUCHSWERTE

Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese Werte verändern: Die Wascheart und -menge, die Wasser- und Raumtemperatur.

Programme	Bela-dung (kg)	Energiever-brauch (kWh)	Wasserver-brauch (Liter)	Ungefähre Programm-dauer (in Mi-nuten)	Restfeuchte (%)1)
Koch-/Buntwäsche 60 °C	8	1.6	72	168	52
Koch-/Buntwäsche 40 °C	8	1.0	72	164	52
Pflegeleicht 40 °C	4	0.6	50	110	35
Feinwäsche 40 °C	4	0.7	60	91	35
Wolle/Handwäsche 30 °C	2	0.35	57	58	30
Standardprogramme Koch-/Buntwäsche
Standardpro-gramm Koch-/Buntwäsche 60 °C	8	0.9	58	208	52
Standardpro-gramm Koch-/Buntwäsche 60 °C	4	0.65	45	156	52
Standardpro-gramm Koch-/Buntwäsche 40 °C	4	0.49	44	156	52

1) Am Ende der Schleuderphase.

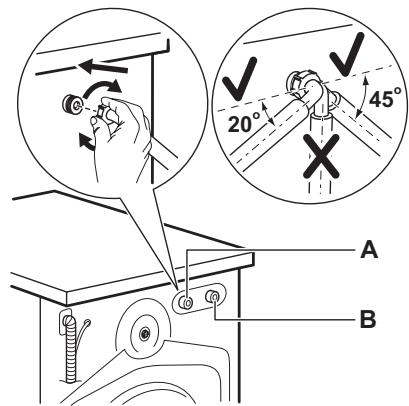

Warm- und Kaltwasserzulauf (die zulässige Höchsttemperatur beträgt 55 °C)
Programm	Energieverbrauch (KWh)	Wasserverbrauch (Liter)
Koch-/Buntwäsche 60 °C	0.75	72
Koch-/Buntwäsche 40 °C	0.45	72
Pflegeleicht 60 °C	0.45	50
Pflegeleicht 40 °C	0.24	50

Aus-Zustand (W)	Ein-Zustand (W)
0.48	0.48
Die Energieverbrauchwerte in den Zuständen „Aus“ und „Ein“ entsprechen der Verordnung der EU-Kommission 1015/2010 zur Umsetzung der Richtlinie 2009/125/EC.

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade.

2. Geben Sie eine keine Waschmittelmenge in das Hauptfach der Waschmittelschublade. Stellen Sie ein Koch/Buntwäsche-Programm mit der hochsten Temperatur ein und starten Sie das Programm mit leerer Trommel. So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

GEBRAUCH DES GERÄTS

1. Drehen Sie den Wasserhahn auf.
2. Stecken Sie den Netzstecker in die Steckdose.
3. Drücken Sie die Taste 1, um das Gerät einzuschalten.
4. Legen Sie die Wäsche in das Gerät.
5. Verwenden Sie die richtige Waschmittel- und Pflegemittelmenge.
6. Stellen Sie je nach Wäsheart und Verschmutzungsgrad das passende Waschprogramm ein.

EINFULLEN DER WÄSCHE

1. Öffnen Sie die Geräteür.
2. Geben Sie jedem Wäschestück einzeln in die Trommel. Schütteln Sie jedem Wäschestück leicht aus, bevor Sie es in das Gerät legen. Achten Sie daraufuf, nicht zu viel Wäsche einzufüssen.
3. Schlieben Sie die Turl.

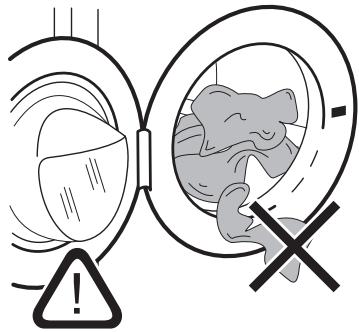

Vergewissern Sie sich, dass keine Wäsche-stücke zwischen Dichtung und Tur einge-klemmt sind. Ansonsten besteht das Risiko eines Wasseraustritts oder die Wäsche kann beschädigt werden.

EINFULLEN VON WASCH- UND PFLEGEMITTELN

U	Waschmittelfach für die Vorwasschphase und das Einweichprogramm. Füllen Sie das Waschmittel für den Vorwasschgang und das Einweichen vor dem Start des Programms ein.
U	Waschmittelfach für den Hauptwassgang. Wenn Sie Flüssigwaschmittel verwenden, muss diese direkt vor dem Start des Programms eingefüllt werden.
B	Fach für flüssige Pflegemittel (Weichspüler, Stärke). Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.
MAX	Maximale Menge für flüssige Pflegemittel.
	Fach für den Fleckenentferner. Füllen Sie den Fleckenentferner in das Fach ein und stellen Sie die Funktion Flecken ein, bevor Sie das Programm starten.
	Klappe für Waschpulver oder Flüssigwaschmittel Drehen Sie die Klappe nach oben oder nach unter in die korrekte Position für Waschpulver oder Flüssigwaschmittel.
i	Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

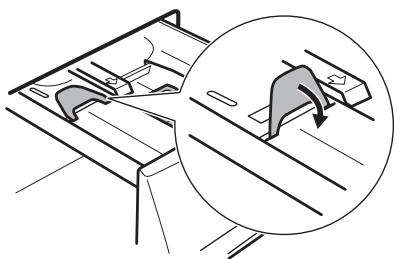

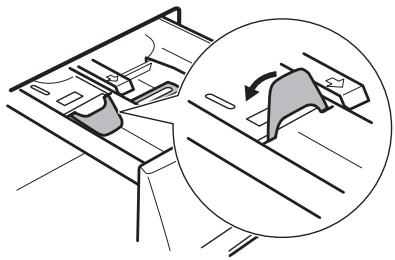

Überprüfen Sie die Position der Klappe

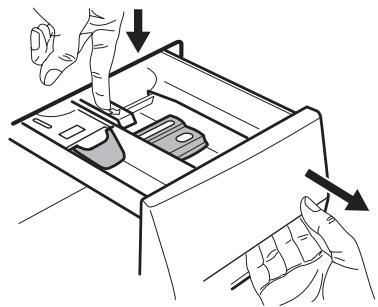

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.

1. Drücken Sie den Hebel nach unten undziehen Sie die Schublade hereus.
2. Drehen Sie die Klappe nach oben, wenn Sie Waschpulver verwenden.

1. Drehen Sie die Klappe nach unten, wenn Sie Flüssigwaschmittel verwenden.

1. Messen Sie Waschmittel und Weichspüler ab.
2. Schließen Sie die Waschmittelschublade vorsichtig. Achten Sie darauf, dass die Klappe beim Schlieben der Waschmittelschublade nicht blockiert.

Klappe in der unteren Position:

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.

• Füllen Sie nicht mehr Flüssigwaschmittel ein als bis zur Markierungslinie auf der Klappe.

• Stellen Sie nicht den Vorwaschgang ein.
• Stellen Sie nicht die Zeitvorwahl ein.

EINSTELLEN UND STARTEN EINES PROGRAMMS

1. Drehen Sie den Programmwahlschalter. Die entsprechende Programmanzeige leuchtet auf.
2. Die Kontrollampe der Taste 4 blinkt rot.
3. Im Display werden die Standardwerte für Temperatur und Schleuderdrehzahl angezeigt. Drücken Sie die entsprechenden Tasten, um die Temperatur und/oder Schleuderdrehzahl zu ändern.
4. Wahlen Sie die verfügbar Funktionen aus. Die Kontrollampe der eingestellten Funktion leuchtet oder das Display zeigt das entsprechende Symbol an.
5. Drücken Sie die Taste 4 , um das Programm zu starten. Die Kontrollampe der Taste 4 leuchtet.

Die Ablaufpumpe kann sich während des Wasserzulaufs eine kurze Zeit einschalten.

UNTERBRECHEN EINES PROGRAMMS

1. Drucken Sie die Taste 4 . Die Kontrollampe blinkt.
2. Drücken Sie die Taste 4 erneut. Das Waschprogramm wird fortgesetzt.

ABBRECHEN EINES PROGRAMMS

1. Drücken Sie die Taste 1, um das Programm abzubrechen und das Gerät auszuschalten.
2. Drücken Sie die Taste 1 erneut, um das Gerät einschalten. AnschlieBend konnen Sie ein neues Waschprogramm einstehen.

Das Gerät pumpt das Wasser nicht ab.

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drucken Sie die Taste 4 . Die Kontrollampe blinkt.

2. Ändern Sie die eingestellte Funktion.

EINSTELLLEN DER ZEITVORWAHL

1. Drücken Sie die Taste 5 wiederholt, bis das Display die Zeit in Minuten oder Stunden anziegt. Die entsprechenden Symbole leuchten auf.
2. Nach dem Drücken der Taste 4 beginnt das Gerät die vorgewählte Zeit herunterzuzahlen. Nach Ablauf der Zeitvorwalt startet das Programm automatisch.

i Sie konnen die Einstellung der Zeitvorwahl vor dem Einsatz des Gerats mit der Taste 4 jederzeit abbrechen oder ändern.

ABBRECHEN DER ZEITVORWAHL

1. Drücken Sie die Taste 4. Die zugehörige Kontrollampe blinkt.
2. Drücken Sie die Taste 5 wiederholt, bis das Display 0' anziegt.
3. Drucken Sie die Taste 4 . Das Programm startet.

ÖFFNEND DER TÜR

Während ein Programm oder die Zeitvorwahl aktiv ist, ist die Tur verriegelt.

So offen Sie die Gerätetur:

1. Drücken Sie die Taste 4. Das Tüverriegelungssymbol im Display erlischt.
2. Öffnen Sie die Tur des Geräts.
3. Schlieben Sie die Tur des Gerats und drücken Sie die Taste 4 . Das Programm bzw. die Zeitvorwahl lauft weiter.

i Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, leuchtet das Turverriegelungssymbol weiterhin und die Tur lasst sich nicht offen. Gehen Sie zum Offnen der Tur wie folgt vor:

1. Schalten Sie das Gerät aus.
2. Warten Sie einige Minuten.
3. Vergewissern Sie sich, dass kein Wasser in der Trommel stehen.

Wichtig! Wenn Sie das Gerät ausschalten, müssen Sie das Programm anschließend neu einstellen.

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.
• Es ertönen akustische Signale.
• Im Display erscheint
  Die Kontrollampe der Start/Pause-Taste 4 erlischt.
• Das Tüvertriegelungssymbol erlischt.
• Drücken Sie die Taste 1, um das Gerät auszuschalten. Fünf Minuten nach Ende des Programms schaltet die Abschaltautomatik das Gerät automatisch aus.

i Wenn Sie das Gerät wieder einschalten, sehen Sie im Display das Ende des letzten Programms. Drehen Sie den Programmwahlschalter, um ein neuen Programm einzustellen.

• Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die Trommel leer ist.
• Lassen Sie die Tur offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.
  Schlieben Sie den Wasserhahn.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
Die Tur bleibt verriegelt.
- Sie müssen das Wasser abpumpen, um die Tur zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich, die Schleuderdrehzahl.
2. Drucken Sie die Start/Pause-Taste 4 Das Gerät pump das Wasser ab und schleudert.
3. Wenn das Programm beendet ist und das Turverriegelungssymbol erlischt, können Sie die Tur öffnen.
4. Schalten Sie das Gerät aus.

i Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert.

TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.
• Waschen Sie weiß und bunte Wäsche nicht zusammen.
• Manche farbigen Textilien konnen beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schlieben Sie ReiBverschlüsse, Haken und Druckknöpfe. Schlieben Sie Gürtel.
• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.
• Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücks vor dem Waschen.
• Entfernen Sie hartnäckige Flecken.
• Waschen Sie stark verschutzte Bereiche mit einem speziellen Waschmittel.
• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie die Gardinen in einen Beutel oder Kopfkissenbezug.

• Nicht im Gerät waschen:

• Ungesäumte Wäschestücke und Wäschestücke mit Schnitten im Stoff

• Bügel-BHs

• Verwenden Sie einen Beutel zum Waschen von kleinen Textilien.

• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in dieser Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-

Wasserhärtetabelle

Fleckentferner, der für den jeweiligen Fleckentyp und Gewebotyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel.
• Mischen Sie nicht verschiedene Waschmittel.
• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.
• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Stellen Sie keine Vorwäsche ein, wenn Sie Flüssigwaschmittel verwenden.
• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel.

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenen mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihr Gebiet zu erfahren.
Halten Sie sich an die Anweisungen auf der Verpackung der Produkte.

Gleichwertige Maßeinheiten der Wasserhärte:

• Deutsche Wasserhärtegrade (°dH)
• Französische Wasserhärtegrade (°TH).
• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärte)
• Clarke-Werte

Härtegrad	Art	Wasserhärte
		°dH	°TH	mmol/l	Clarke
1	weich	0-7	0-15	0-1.5	0-9
2	mittel	8-14	16-25	1.6-2.5	10-16
3	hart	15-21	26-37	2.6-3.7	17-25
4	sehr hart	>21	>37	>3.7	>25

REINIGUNG UND PFLEGE

Warning!

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.

ENTKALKEN

Normales Leitungswasser enthalt Kalk. Falls erforderlich, benutzen Sie einen Enthärter, um Kalkablagerungen zu entfernen. Verwenden Sie ein Produkt, das speziell für Waschmaschinen hergestellt wird. Halten Sie sich an die Herstelleranweisungen auf der Verpackung.

Führer Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperatures kann etwas Waschmittel in der Trommel zurückbleiben. Führren Sie regelmäß einen Waschgang zur Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der Trommel.
• Stellen Sie das heißeste Waschprogramm für Koch-/Buntwäschene ein.
• Verwenden Sie die korrekte Menge eines Waschpulvers mit biologischen Reinigungseigenschaften.

Lassen Sie die Tür nach jedem Waschprogramm einige Zeit offen stehen, um einer Schimmelbildung vorzubeugen und unangenehme Gerüche entweichen zu halten.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfällig trocken.

Vorsicht! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

TROMMEL

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel absetzen.

Verwenden Sie zur Entfernung von Rost aus der Trommel nur Spezialprodukte.

Vorgehensweise:

• Reinigen Sie die Trommel mit einem Spezialreiniger für Edelstahl.
• Starten Sie ein kurzes Programm für Koch-/Buntwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

TÜRDICHUNG

Überprüfen Sie regelmäßige die Turdichtung undnehmen Sie alle Gegenstände aus ihrer Heraus.

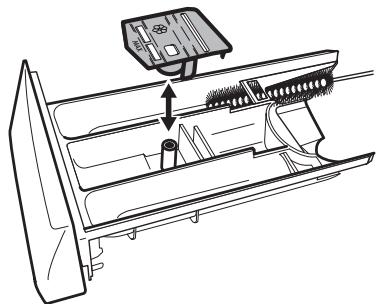

REINIGUNGSMITTELBEHÄLTER

1. Drucken Sie auf den Hebel.

1. Ziehen Sie die Waschmittelschublade heraus.
2. Entfernen Sie den oberen Teil des Pflegemittelfachs.

1. Reinigen Sie alle Teile mit Wasser.
2. Reinigen Sie das leere Einschubfach mit einer Bürste.

1. Schieben Sie die Waschmittelschublade wieder in das Einschubfach ein.

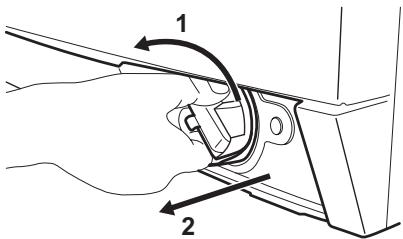

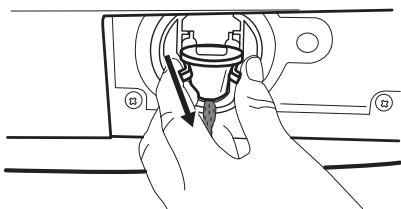

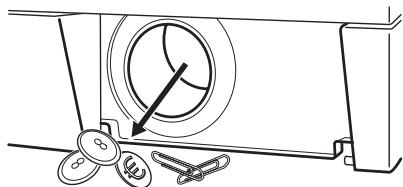

ABLAUFPUMPE

Kontrollieren Sie regelmäßig die Ablaufpumpe und sorgen Sie dazu, dass sie sauber ist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpdt das Wasser nicht ab.
  Die Trommel dreht sich nicht.

• Das Gerät macht ein ungewöhnliches Gerausch, weil die Ablaufpumper blockiert ist.

• Im Display wird ein Alarmcode angezeigt, weil es Probleme beim Abpumpen des Wassers gibt.

Warning!

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Entfernen Sie den Filter nicht während des laufenden Betriebs. Reinigen Sie die Ablauppumpe nicht, wenn das Wasser im Gerät noch heißt ist. Die Ablauppumpearf nur bei kaltem Wasser gereinigt werden.

Reinigen der Ablaufpumpe:

1. Offnen Sie die Ablaufpumpenklappe.

1. Ziehen Sie die Klappe zum Entfernen Heraus.

1. Stellen Sie einen geeigneten Behälter unter die Öffnung der Ablaufpumper, um das Restwasser aufzufangen.

1. Drücken Sie auf die beiden Hebel undziehen Sie den Ablaufschlauch nachvorne, um das Wasser abzulassen.

2. Wenn der Behälter voll ist, schieben Sie den Ablaufschlauch wieder zurück und leeren Sie den Behälter. Wiederholen Sie die Schritte 4 und 5, bis kein Wasser mehr aus der Ablaufpumpe fließt.

3. Bringen Sie den Ablaufschlauch wieder in seine ursprüngliche Position und drehen Sie den Filter, umihn zu entfern.

1. Entfernen Sie Flusen und Gegenstände von der Pumpe.

1. Prüfen Sie, dass sich das Flügelrad der Pumpe drehen{lsst. Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

1. Reinigen Sie den Filter unter Leitungswasser und setzen Sie ihn wieder in die darauf vorgesehenen Führungen in der Pumpe ein.

2. Vergewissem Sie sich, dass der Filter richtig festgedreht ist, damit kein Wasser austreten kann.

3. Bringen Sie die Ablaufpumpenklappe wieder an und schließen Sie diese.

ZULAUSCHLAUCHFILTER UND VENTILFILTER

Die Filter mussen in folgenden Fällen gereinigt werden:

• Es lauft kein Wasser in das Gerät.
• Das Wasser lauft sehr lange in das Gerät ein.
  Die Kontrollampe der Taste 4 blinkt und im Display wird der entsprechende Alarm angezeigt. Siehe hierzu „Fehlersuche".

! Warning! Ziehen Sie den Netzstecker aus der Netzsteckdose.

Reinigen der Wasserzulauffilter:

1. Schließen Sie den Kaltwasserhahn.
2. Entfernen Sie den Kaltwasserzulaufschlauch vom Kaltwasserhahn.
3. Reinigen Sie den Filter im Kaltwasser-zulaufschlauch mit einer harten Bürste.

1. Entfernen Sie den Kaltwasserzulaufschlauch von der Geräterückseite.

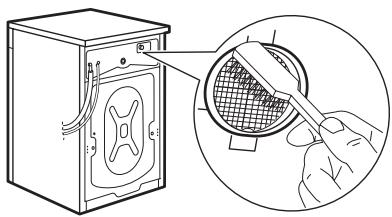

2. Reinigen Sie den Filter im Kaltwasserventil mit einer harten Bürste oder einem Handtuch.

1. Bringen Sie den Kaltwasserzulaufschlauch wieder an. Vergewissem Sie sich, dass alle Anschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

1. Drehen Sie den Kaltwasserhahn auf.

Um die HeiBwasserzulauffilter zu reinigen, wiederholen Sie die Schritte (1) bis (7).

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funktionstörung das Wasser nicht abpumpen.
In diesen Fall führen Sie die Schritte (1) bis (6) unter „So reinigen Sie die Ablaufpumpe“ durch. Reinigen Sie bei Bedarf die Pumpe.

FEHLERSUCHE

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie zunachst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

Bei einigen Problemen ertont ein Signatlon und das Display zeigt einen Alarmcode an:

• E10 - Es lauft kein Wasser in das Gerät.

Bringen Sie den Ablaufkanal wieder in seine ursprüngliche Position und schlieben Sie die Ablaufpumpenklappe.

Wenn Sie das Wasser über das Notentleerungsverfahren abpumpen, müssen Sie das Abpumpsystem wieder aktivieren:

1. Füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade ein.
2. Starten Sie das Programm zum Abpumpen des Wassers.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0^ sinken kann, entfern den Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. SchlieBen Sie den Wasserhahn.
3. Entfermen Sie den Wasserzulaufschlauch.
4. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.
5. Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.
6. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

Warning! Vergewissern Sie sich vor einer erneuten Benutzung des Geräts, dass die Temperatur mehr als 0^ beträgt. Der Hersteller ist nicht verantwortlich für Schäden, die durch niedrige Temperatures entstanden sind.

• E20 - Das Gerät pumpt das Wasser nicht ab.
• E40 - Die Gerätetur steht offen oder ist nicht richtig geschlossen.
• EFO - Die Aquasafe-Einrichtung ist ausgelost.

Warning! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Problem	Mögliche Ursache	Mögliche Abhilfe
Es lauft kein Wasser in das Gerät.	Die Wasserhöhne sind ge-schlossen.	Drehen Sie die Wasserhöhne auf.
	Die Wasserzulaufschläuche sind beschädigt.	Vergewissem Sie sich, dass die Wasser-zulaufschläuche nicht beschädigt sind.
	Die Filter in den Wasserzulauf-schläuchen sind zugesetzt.	Reinigen Sie die Filter. Siehe unter „Rei-nigung und Pflege".
	Der Wasserhöhne sind blo-ckiert oder durch Kalkablage-rungen verstopft.	Reinigen Sie die Wasserhöhne.
	Die Wasserzulaufschläuche sind nicht richtig angeschlos-SEN.	Vergewissem Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Der Wasserdruck ist zu nied-rig.	Wenden Sie sich an Ihr örtliches Wass-serversorgungsunternehmen.
Das Gerät pumpt das Wasser nicht ab.	Der Wasserablaufschlauch ist beschädigt.	Vergewissem Sie sich, dass der Wasser-ablaufschlauch keine Beschädigungen aufweist.
	Der Filter der Ablaupfumpe ist zugesetzt.	Reinigen Sie den Filter der Ablaupfumpe. Siehe unter „Reinigung und Pflege".
	Der Wasserablaufschlauch ist nicht richtig angeschlossen.	Vergewissem Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Ein Waschprogramm ohne Abpumpphase ist eingestellt.	Stellen Sie das Abpumpprogramm ein.
	Die Funktion Spülstopp ist ak-tiviert.	Stellen Sie das Abpumpprogramm ein.
Die Gerätür steht of-fen oder ist nicht richtig geschlossen.		Schließen Sie die Tür richtig.
Die Aquasafe-Einrich-tung ist eingeschaltet.		Schalten Sie das Gerät aus.Schließen Sie die Wasserhöhne.Wenden Sie sich an den Kunden-dienst.
Das Gerät schleudert nicht.	Die Schleuderphase ist ausge-schaltet.	Stellen Sie das Schleuderprogramm ein.
	Der Filter der Ablaupfumpe ist zugesetzt.	Reinigen Sie den Filter der Ablaupfumpe. Siehe unter „Reinigung und Pflege".
	Unwuchtp Probleme durch die Beladung.	Verteilen Sie die Wäschestreücke mit der Hand neu und starten Sie die Schleuder-phase erneut.
Das Programm startet nicht.	Der Netzstecker steckt nicht richtig in der Steckdose.	Stcken Sie den Netzstecker in die Steckdose.
	Die Sicherung im Haussiche-rungskasten ist durchge-brannt.	Setzen Sie eine neue Sicherung ein.
	Sie haben nicht die Taste 4 gedrückt.	Drücken Sie die Taste 4 .
	Die Zeitvorwahr ist eingestellt.	Um das Programm sofort zu starten, brechen Sie die Zeitvorwahr ab.
	Die Kindersicherung ist einge-schaltet.	Schalten Sie die Kindersicherung aus.
Es befindet sich Was-ser auf dem Boden.	An den Schlauchanschlüssen tritt Wasser aus.	Vergewissem Sie sich, dass die Schlauchanschlüsse fest angeschlossen sind.
	An der Ablaufpumper tritt Was-ser aus.	Vergewissem Sie sich, dass die Ablauf-pumper fest angeschlossen ist.
	Der Wasserablaufschlauch ist beschädigt.	Vergewissem Sie sich, dass der Wasser-zulaufschlauch nicht beschädigt ist.
Die Tür des Geräts{lösst sich nicht öffnen.	Das Waschprogramm lauft.	Warten Sie das Ende des Waschpro-gramms ab.
	Es befindet sich Wasser in der Trommel.	Stellen Sie das Abpump- oder Schleu-derprogramm ein.
Das Gerät verursacht ein ungewöhnliches Geräusch.	Das Gerät ist nicht ausgerich-tet.	Richten Sie das Gerät waagrecht aus. Siehe hierzu „Montage".
	Sie haben die Verpackungs-materialien und/oder die Transportschrauben nicht ent-fernt.	Entfernen Sie die Verpackungsmateriali-en und/oder die Transportschrauben. Siehe hierzu „Montage".
	Es ist sehr weniger Wäsche in der Trommel.	Füllen Sie mehr Wäsche ein.
Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.	Das Ende des Ablauf-schlauchs liegt zu tief.	Vergewissem Sie sich, dass sich der Ab-laufschaucht in der richtigen Höhe befin-det.
Die Waschergebnisse sind nicht zufrieden-stellend.	Sie haben zu weniger oder ein falsches Waschmittel verwen-det.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.
	Sie haben hartinackige Flecken nicht vor dem Waschgang ent-fernt.	Verwenden Sie zur Enternung hartinack-ckiger Flecken Spezialprodukte.
	Es wurde eine falsche Tempe-ratur eingestellt.	Achten Sie darauf, die richtige Tempera-tur einzustellen.
	Es befindet sich zu viel Wäsche in der Trommel.	Verringern Sie die Beladung.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes an-zeigt, wenden Sie sich an den Kundendienst.

MONTAGE

SATZ FIXIERPLATTEN (4055171146)

Sie erhalten den Bausatz bei ihrer Vertragshandler.

Wenn Sie das Gerät auf einem Sockel aufstellen, befestigen Sie es mithilfe der Fixierplatten.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

AUSPACKEN

1. Verwenden Sie Handschuhe. Entfernen Sie die äußere Folie. Benutzen Sie, falls erforderlich, ein Teppichmesser.

1. Nehmen Sie die Karton-Abdeckung ab.
2. Entfernen Sie die Styropor-Verpackungsteile.

1. Entfernen Sie die innere Folie.

1. Öffnen Sie die Tür. Entfermen Sie das Styroporteil aus der Türdlichtung und alle Teile aus der Trommel.

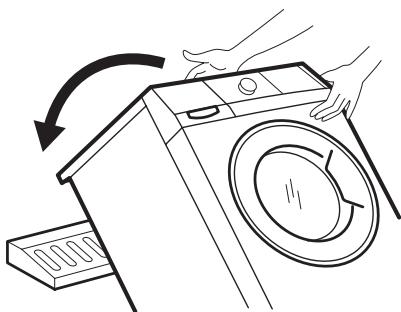

1. Legen Sie eines der Styroporverpackungsteile hinter dem Gerät auf den Boden. Legen Sie das Gerät vorsichtig mit der Rückseite darauf ab. Achten Sie darauf, die Schläuche nicht zu beschädigen.

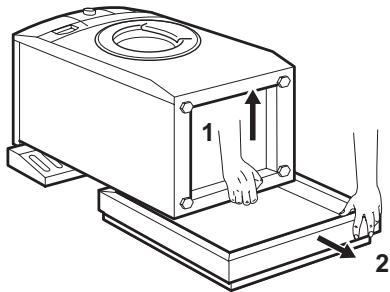

1. Entfernen Sie den Styroporschutz vonder Geräteunterseite.

1. Ziehen Sie das Gerät nach oben, sodass es wieder aufrecht stehen.

2. Entnehmen Sie das Netzkabel und den Ablaufschlauch aus den Schlauchhalterungen.

1. Losen Sie die drei Schrauben. Verwenden Sie dazu den mitgelieferten Schraubenschlüssel.
2. Ziehen Sie die Kunststoff-Abstandshalter Heraus.

1. Setzen Sie die Kunststoffkappen in die Öffnungen. Diese Kappen finden Sie im Beutel mit der Gebrauchsanleitung.

! Warning! Entfernen Sie vor der Montage des Geräts alle Verpackungsmaterialien und Transportschrauben.
Wir empfehlen, Verpackungsmaterial und Transportschrauben für einen späteren Transport aufzubewahren.

AUFSTELLEN UND AUSRICHTEN

• Stellen Sie das Gerät auf einen ebenen, festen Boden.
• Stellen Sie sichere, dass die Luftzirkulation unter dem Gerät nicht durch Teppiche beeinträchtigt wird.
• Vergewissern Sie sich, dass die Maschine weder die Wand noch andere Geräte berührt.
• Schrauben Sie die Fußze zum Ausrichten des Geräts weiter heraus oder hinein. Durch eine korrekte waagrechte Ausrichtung des Geräts werden Vibrationen, Geräusahe und ein „Wandern" des Geräts während des Betriebs vermieden.

• Das Gerät muss einen waagerechten und festen Stand haben.

Vorsicht! Schieben Sie weder Karton noch Holz oder ähnliche Materialien unter die Stellfuß, um das Gerät auszurichten.

WASSERZULAUFSCLÄUCHE

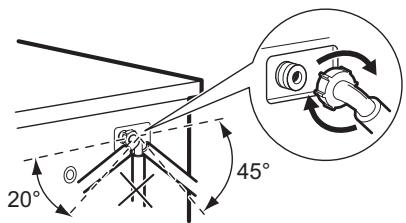

• Schließen Sie den Schlauch am Gerät an. Drehen Sie den Wasserzulaufschlauch nur nach links oder rechts. Lösen Sie die Ringmutter, umihn in die gewünschte Position zu bewegen.

Vorsicht! Vergewissern Sie sich, dass sich die Kalt- und Warmwasserzulaufschläuche in der richtigen Position befinden.

(A) Kaltwasser
(B) Warmwasser

SchlieBen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit einem 3/4"- AuBengewinde an.

Vorsicht! Achten Sie darauf, dass die Anschlüsse dicht sind.

i Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich an den Kundendienst, um einen anderen Zulaufschlauch zu erhalten.

Aquastopp-Einrichtung

Der Zulaufschlauch verfügt über eine Wasserstopp-Vorrichtung. Diese Vorrichtung verhindert Wasserlecks am Schlauch, die durch natürliche Alterung auftreten konnen. Der rote Bereich im Fenster „A“ zeigt diesen Fehler an.

Tritt dieser Fall ein, drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst, um den Schlauch zu erneuern.

WASSERABLAUF

Es gibt mehrere Mochigkeiten, den Ablaufschlauch anzuschreiben:

Mit der Kunststoff-Schlauchführung.

• Uber eine Waschbeckenkante.

Stellen Sie sicher, dass die Kunststoff-Führung beim Abpumpen nicht abrutschen kann. Befestigen Sie deswegen die Führung am Wasserhahn oder an der Wand.

• An ein Standrohr mit Entlüftungsöffnung.

Orientieren Sie sich an der Abbildung. Direkte Einleitung in ein Ablaufrohr auf einer Höhe nicht unter 60 cm und nicht über 100 cm. Das Ende des Ablaufschlauchs muss immer beluftet sein, d.h. der Innendurchmesser des Ablaufrohres muss großer sein als der AuBendurchmesser des Ablaufschlauchs.

Ohne Kunststoff-Schlauchführung.

• An einen Siphon.

Orientieren Sie sich an der Abbildung.
Stecken Sie den Ablaufschlauch in den Siphon und befestigen Sieihn mit einer Schlauchschelle. Stellen Sie sicher, dass der Schlauch einen Bogen beschreiben, damit kein Schmutz aus dem Siphon in das Gerät gelangen kann.

• Direkte Einleitung in ein Abflussrohr in der Zimmerwand. Mit einer Schlauchschelle befestigen.

i Sie konnen den Ablaufschlauch auf maximal 400~cm verlangern. Fragen Sie beim Kundendienst nach einem anderen Ablaufschlauch und der Schlauchveränderung.

C E
