Produkttyp	Frontlader-Waschmaschine
Marke	AEG-Electrolux
Modell	Lavamat 45200
Abmessungen (H x B x T)	85 x 60 x 50 cm
Gewicht	68 kg
Spannung	230 V ~ 50 Hz
Energieeffizienzklasse	C
Fassungsvermögen	5 kg
Maximale Schleuderdrehzahl	1200 U/min
Waschprogramme	Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Kurzprogramm, Spülen und Schleudern
Zusatzfunktionen	Startzeitvorwahl, Mengenautomatik, Knitterschutz
Sicherheitsmerkmale	Kindersicherung, Überlaufschutz, Unwuchtkontrolle
Wartung und Reinigung	Flusensieb und Einspülschublade regelmäßig reinigen; Türdichtung reinigen
Ersatzteile und Reparierbarkeit	Reparaturleitfaden und Ersatzteile über AEG-Kundendienst beziehbar
Geräuschentwicklung (Waschen/Schleudern)	ca. 58 dB / 76 dB
Wasserverbrauch pro Waschgang	ca. 45 Liter

Häufig gestellte Fragen - Lavamat 45200 AEG-ELECTROLUX

Wie installiere ich die Waschmaschine Lavamat 45200 richtig?

Stellen Sie die Maschine auf einen festen, ebenen Boden. Entfernen Sie die Transportsicherungen (meist 4 Schrauben an der Rückseite) und bewahren Sie diese auf. Schließen Sie den Wasserzulauf (3/4-Zoll-Gewinde) und den Ablaufschlauch an. Stecken Sie den Netzstecker in eine geerdete Steckdose. Stellen Sie die Maschine waagerecht aus, indem Sie die Füße verdrehen.

Was bedeuten die Fehlercodes auf meinem Lavamat 45200?

Fehlercodes werden im Display angezeigt. Häufige Codes: E10 = Wasserzulaufproblem, E20 = Ablaufstörung, E40 = Tür nicht geschlossen. Schalten Sie die Maschine aus, prüfen Sie die entsprechenden Stellen und starten Sie neu. Bei wiederholtem Auftreten wenden Sie sich an den AEG-Kundendienst.

Wie reinige ich das Flusensieb der Lavamat 45200?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Öffnen Sie die Klappe unten rechts (meist mit einem Münzschlitz). Drehen Sie den Filter gegen den Uhrzeigersinn heraus. Entfernen Sie Flusen und Fremdkörper. Reinigen Sie den Filter unter fließendem Wasser. Setzen Sie ihn wieder ein und schließen Sie die Klappe.

Die Maschine schleudert nicht – woran liegt das?

Mögliche Ursachen: Unwucht durch zu große Wäschestücke oder ungleichmäßige Beladung. Reduzieren Sie die Beladung und verteilen Sie die Wäsche gleichmäßig. Auch ein verstopftes Flusensieb oder ein Ablaufproblem können die Ursache sein. Prüfen Sie den Ablaufschlauch und das Sieb.

Wie wechsele ich die Türdichtung der Lavamat 45200?

Kaufen Sie eine passende Türdichtung (z.B. Teilenummer 112345). Schrauben Sie die Scharniere der Tür ab (2 Schrauben). Ziehen Sie die alte Dichtung aus der Nut. Setzen Sie die neue Dichtung ein, achten Sie auf die Ausrichtung der Ablauflöcher. Montieren Sie die Tür wieder.

Wo finde ich die Seriennummer meiner Lavamat 45200?

Die Seriennummer (12-stellig) befindet sich auf dem Typenschild an der Rückseite der Maschine oder hinter der Tür an der Außenseite. Sie wird für Garantieansprüche und Ersatzteilbestellungen benötigt.

Muss ich die Waschmaschine vor dem ersten Gebrauch kalibrieren?

Nein, die Lavamat 45200 kalibriert sich automatisch. Führen Sie den ersten Waschgang ohne Wäsche mit einem leeren Programm (z.B. Baumwolle 60 °C) durch, um eventuelle Rückstände zu entfernen.

Welches Waschmittel soll ich für die Lavamat 45200 verwenden?

Verwenden Sie für Frontlader geeignetes Waschmittel (Pulver, Flüssig oder Tabs). Dosieren Sie gemäß Herstellerangaben und Wasserhärte. Verwenden Sie bei hartem Wasser zusätzlich Wasserenthärter. Keine Handwaschmittel verwenden.

Was tun, wenn die Waschmaschine undicht ist?

Prüfen Sie zuerst die Schlauchverbindungen und die Türdichtung. Ziehen Sie alle Verschraubungen fest an. Kontrollieren Sie die Einspülschublade auf Verstopfungen. Bei Undichtigkeit am Boden kann die Bodenplatte beschädigt sein – wenden Sie sich an den Kundendienst.

Wie lange dauert ein typischer Waschgang bei der Lavamat 45200?

Die Dauer variiert je nach Programm und Beladung. Ein Baumwollprogramm bei 40 °C dauert ca. 90 Min., ein Kurzprogramm ca. 30 Min. Die Maschine zeigt die Restzeit im Display an. Bei schleuderlastigen Programmen kann es länger dauern.

BEDIENUNGSANLEITUNG Lavamat 45200 AEG-ELECTROLUX

Benutzerinformation Waschautomat

Verehrter Kunde!

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.

Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und wegweisender Spitzentechnologie.

Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen. Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.

Lesen Sie dieses Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit sparend ausführen zu können.

Bewahren Sie das Handbuch zur späteren Bezugnahme an einem sicheren Ort auf und händigen Sie es im Verkaufsfall dem zukünftigen Besitzer aus.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhalt

Hinweise 5

Gebrauch 5

Frostschutzmaßnahmen 6

Beschreibung des Gerätes 7

Waschmittelbehälter 7

Bedienblende 8

Durchführung des Waschvorgangs 9

Einfüllen der Wäsche 9

Waschmitteldosierung 9

Wahl des Waschprogramms 9

Wahl der Schleuderdrehzahl 10

Wahl der Optionen 10

Flecken 11

Extra Kurz 11

Extra Spülen 11

Programmstart 11

Laufendes Programm 11

Wäsche hinzufügen 11

Änderung des laufenden Programms 12

Löschen des Programm 12

Programmende 12

Stand-by 12

Tipps zum Waschen 13

Wäsche sortieren und vorbehandeln 13

Wäschefüllmengen entsprechend Faserbeschaffenheit 13

Wasch- und Veredelungsmittel 14

Internationale Symbole 15

Programmtabelle 16

Verbrauch 17

Technische Daten 18

Reinigung und Pflege 19

Entkalkung des Gerätes 19

Außenflächen des Gerätes 19

Waschmittelbehälter 19

Flusensieb 21

Wasserzulaufsiebe 22

4 Inhalt

Was tun bei Betriebsstörungen 23

Hinweise 25

Installation 26

Auspacken 26

Entfernen der Transportsperren 28

Wasserzulauf 30

Wasserablauf 31

Elektrischer Anschluss 32

Aufstellung 32

Umwelt 34

Entsorgung des Gerätes 34

Umweltschutz 34

Garantie/Kundendienst 35

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Wichtige Sicherheitsinformationen zur Vermeidung von Personen- und Sachschäden.

Allgemeine Informationen.

Informationen zum Umweltschutz.

Hinweise

Diese Bedienungsanleitung ist Bestandteil Ihrer Waschmaschine und muss daher sicher aufbewahrt werden. Bei einem Besitzerwechsel der Maschine muss auch die Bedienungsanleitung dem neuen Besitzer übergeben werden. Der neue Benutzer kann sich somit über die Betriebsweise der Maschine und alle diesbezüglichen wichtigen Hinweise informieren.

Diese wichtigen Hinweise wurden für Ihre Sicherheit und die Sicherheit dritter Personen zusammen gestellt. Lesen Sie sie daher bitte vor dem Anschluss und der Benutzung Ihrer Waschmaschine genau durch. Wir bedanken uns für Ihre Aufmerksamkeit.

Gebrauch

• Bei Anlieferung der Maschine diese sofort auspacken bzw. auspacken lassen. Den Allgemeinzustand überprüfen. Eventuelle Reklamationen müssen schriftlich auf dem Lieferschein vermerkt werden, von dem Sie einen Durchschlag erhalten.
• Ihre Maschine ist für den Gebrauch durch Erwachsene bestimmt. Kinder dürfen die Tasten und Knöpfe nicht betätigen und die Maschine nicht als Spielzeug benutzen.
• Ändern Sie nicht bzw. versuchen Sie nicht, die technischen Merkmale dieses Gerätes zu ändern, um sich nicht in Gefahr zu begeben.
• Ihr Gerät ist für den normalen Hausgebrauch bestimmt. Es darf nicht für gewerbliche, industrielle oder sonstige bestimmungsfremde Zwecke verwendet werden, sondern einzig und allein zum Waschen, Spülen und Schleudern von Wäsche.
• Nach dem Gebrauch des Gerätes den Stecker aus der Steckdose ziehen und den Wasserzulaufhahn schließen.
• In die Maschine ausschließlich Wäschestücke geben, die gewaschen werden dürfen. Siehe hierzu die Pflegehinweise auf den Etiketten.
• Wäsche mit Korsettstangen, saumlose oder zerrissene Gewebe nicht in die Waschmaschine geben.
• Vor jedem Waschvorgang Geldstücke, Sicherheitsnadeln, Broschen, Schrauben usw. entfernen. Sie können schwere Schäden verursachen, wenn Sie in der Wäsche verbleiben.
• Keine Wäschestücke in die Waschmaschine geben, die mit Benzin, Alkohol, Trichlorethylen usw. fleckenbehandelt wurden. Bei Benutzung dieser Mittel zur Fleckenentfernung muss gewartet werden, bis keine Dämpfe mehr freigesetzt werden, bevor die Wäsche in die Trommel gegeben wird.
• Legen Sie kleine Sachen wie Strümpfe, Gürtel usw. zusammen in einen kleinen Leinenbeutel oder in einen Kopfkissenbezug.
• Verwenden Sie die im Abschnitt "Waschmitteldosierung" angegebene

Waschmittelmenge.

- Vor der Reinigung und Wartung der Waschmaschine muss diese stets von der Stromversorgung getrennt werden.

Frostschutzmaßnahmen

Ist die Waschmaschine Temperaturen unter 0°C ausgesetzt, sind folgende Vorsichtsmaßnahmen zu treffen :

• Den Wasserhahn schließen und den Wasserzulaufschlauch abschrauben.
• Das Ende dieses und des Ablaufschlauchs in eine Bodenwanne legen.
• Das Programm Abpumpen wählen und bis zum Schluss laufen lassen.
• Das Gerät durch Drehen des Programmwahlschalters auf die Position "Aus" ausschalten.
• Den Gerätestecker aus der Steckdose ziehen.
• Den Wasserzulaufschlauch wieder anschrauben und den Ablaufschlauch wieder anbringen.

Das in den Schläuchen verbliebene Wasser wird auf diese Weise beseitigt, wodurch Frostbildung und Schäden an der Maschine verhindert werden.

Vor der erneuten Inbetriebnahme des Gerätes sicherstellen, dass es in einem Raum mit Temperaturen über 0°C aufgestellt wird.

Beschreibung des Gerätes

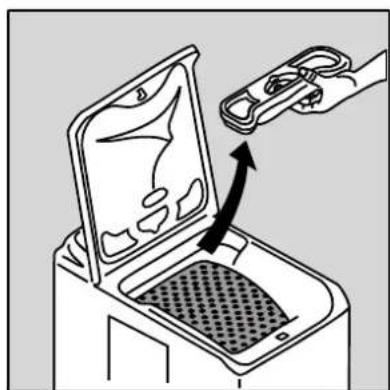

Waschmittelbehälter

Vorwäsche
Hauptwäsche
Weichspüler (Markierung MAX nicht überschreiten M)

Durchführung des Waschvorgangs

Führen Sie vor der erstmaligen Benutzung Ihrer neuen Waschmaschine einen Waschgang bei 95°C ohne Wäsche, aber mit Waschmittel, zur Reinigung des Bottichs aus.

Einfüllen der Wäsche

• Den Maschinendeckel öffnen.
• Die Trommel durch Druck auf die Verriegelungstaste A öffnen: die beiden Laschen werden automatisch entsperrt.
• Die Wäsche einführen, die Trommel und den Deckel Ihrer Waschmaschine wieder verschließen.

Wichtig : Vor dem Schließen des Maschinendeckels sicherstellen, dass die Wäschetrommel korrekt geschlossen ist :

•die beiden Laschen müssen gesperrt,
•die Verriegelungstaste A darf nicht mehr eingedrückt sein.

Waschmitteldosierung

Ihre Waschmaschine ist für einen minimalen Wasser- und Waschmittelverbrauch ausgelegt, weshalb Sie die Mengenangaben der Waschmittelhersteller reduzieren können.

Geben Sie das Waschpulver in die Fächer der Hauptwäsche L und Vorwäsche L, falls Sie ein Programm mit Vorwäsche gewählt haben. Füllen Sie bei Bedarf Weichspüler ins Fach ✉

Falls Sie kein pulverförmiges Waschmittel verwenden, beachten Sie bitte die Angaben im Abschnitt "Waschmittel und Zusätze".

Wahl des Waschprogramms

Drehen Sie den Programmwahlschalter abhängig von Gewebeart und Verschmutzungsgrad der Wäsche auf das gewünschte Programm. Die Kontrolllampe der Taste START/PAUSE blinkt Rot.

Auf der Position AUS Oist die Waschmaschine ausgeschaltet (auf allen an-

deren Positionen ist sie stromversorgt). Dieser Programmwahlschalter lässt sich im oder gegen den Uhrzeigersinn drehen.

Wird der Programmwahlschalter während eines laufenden Waschprogramms gedreht, so wird die Taste START/PAUSE blinkt für einige Sekunden Gelb. Das Programm läuft ab, ohne die neue Position des Schalters zu berücksichtigen. Stellen Sie den Schalter wieder auf seine Ausgangsposition, um das Problem zu beheben.

Wahl der Schleuderdrehzahl

Drücken Sie auf die Taste U/MIN, bis die Kontrolllampe der gewünschten Schleuderdrehzahl aufleuchtet. Sie können auch wählen OHNE SCHLEUDERN*, SPÜLSTOPP* oder NACHT SILENCE PLUS*.

Die max. Schleuderdrehzahl beträgt 1200 U/min bei allen Programmen.

Nach Programmende müssen Sie bei gewählter Option SPÜLSTOPP oder NACHT SILENCE PLUS, ein Programm SCHLEUDERN oder ABPUMPEN zum Beenden des Waschvorgangs wählen.

SPÜLSTOPP

Das Wasser des letzten Spülgangs wird am Ende des gewählten Programms nicht abgepumpt, um das Knittern der Wäsche zu vermeiden, wenn sie nicht direkt aus der Trommel genommen wird.

Wahl der Optionen

Einem zuvor gewählten Waschprogramm können Optionen hinzugefügt werden. Drücken Sie die Taste der gewünschten Option. Die entsprechende Kontrolllampe schaltet sich ein.

Gehen Sie zur Ausschaltung einer Option auf dieselbe Weise vor. Die entsprechende Kontrolllampe erlischt.

Flecken

Bei stark verschmutzter, fleckiger Wäsche. Ein Fleckenentferner kann in das Vorwäschefach des Waschmaschinenbehälters gegeben werden.

Extra Kurz

Die Waschzeit verkürzt sich in Funktion des gewählten Programms.

Extra Spülen

Diese Option fügt bei den Programmen Baumwolle, Pflegeleicht und Feinwäsche einen oder mehrere Spülgänge hinzu.

EXTRASPÜLEN

Sie können Sie dauerhaft einschalten, hierzu wie folgt vorgehen :

Drücken Sie einige Sekunden auf die Tasten U/MIN und FLECKEN. Die Kontrolllampe EXTRA SPÜLEN leuchtet auf. Die Option ist nun dauerhaft eingeschaltet, auch bei einer Abschaltung des Gerätes.

Für die dauerhafte Abschaltung der Option den selben Vorgang wiederholen.

Falls die gewählte Option nicht möglich ist, blinkt die Kontrolllampe der Taste START/PAUSE gelb.

Programmstart

1. Prüfen Sie, ob der Wasserzulaufhahn geöffnet ist.
2. Drücken Sie die Taste START/PAUSE. Die entsprechende Kontrolllampe leuchtet Rot auf.

Es ist normal, dass sich der Programmwahlschalter während des Programmablaufs nicht dreht.

START/PAUSE

Laufendes Programm

Die Kontrolllampe für das laufende Programm leuchtet.

WASCHEN

ENDE

Hinzufügen von Wäsche innerhalb der ersten 10 Minuten

1. Drücken Sie die Taste START/PAUSE. Die entsprechende Kontrolllampe blinkt Rot.
2. Der Deckel kann erst etwa 2 Minuten nach dem Abschalten der Waschmaschine geöffnet werden.
3. Die Wäsche einführen und den Deckel wieder schließen.
4. Drücken Sie erneut die Taste START/PAUSE, um das Programm fortzusetzen.

Änderung des laufenden Programms

Vor der Durchführung von Änderungen am laufenden Waschprogramm muss die Waschmaschine durch Drücken der Taste START/PAUSE auf Pause gestellt werden. Ist eine Änderung nicht möglich, so blinkt die Taste START/PAUSE mehrere Sekunden Rot. Möchten Sie das Programm dennoch ändern, muss das laufende Programm gelöscht werden (siehe nächster Punkt).

Löschen des Programm

Zum Löschen eines Programms den Programmwahlschalter auf die Position AUS ○ drehen.

Programmende

Die Waschmaschine bleibt automatisch stehen; die Taste START/PAUSE erlischt und die Kontrolllampe EINDE leuchtet. Der Deckel kann erst etwa 2 Minuten nach dem Abschalten der Waschmaschine geöffnet werden.

1. Stellen Sie den Programmwahlschalter auf die Position AUS ○: Die Waschmaschine ist ausgeschaltet.
2. Entnehmen Sie die Wäsche.
3. Ziehen Sie den Stecker aus der Steckdose und schließen Sie den Wasserzulaufhahn.
4. Überprüfen Sie, ob die Trommel leer ist: Vergessene Wäschestücke könnten beim nächsten Waschgang beschädigt werden (einlaufen) oder auf andere Wäschestücke abfärben.

Wir empfehlen Ihnen, nach Gebrauch der Maschine den Deckel und die Trommel zur Lüftung offen stehen zu lassen.

Tipps zum Waschen

Wäsche sortieren und vorbehandeln

• Sortieren Sie die Wäsche nach Art und Pflege- kennzeichen (siehe Kapitel Internationale Symbole) : normale Wäsche für Wäschestücke, die ein intensives Waschen und Schleudern vertragen und empfindliche Wäsche für empfindliche Wäschestücke, die vorsichtig behandelt werden müssen. Bei gemischten Wäscheposten und unterschiedlichen Textilien wählen Sie Programm und Temperatur entsprechend der empfindlichsten Fasern.
• Waschen Sie weiße Wäsche getrennt von farbiger Wäsche. Andernfalls kann die weiße Wäsche verfärben oder vergrauen.
• Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein. Beachten Sie die Pflegekennzeichen "getrennt waschen" und "mehrfach getrennt waschen".
• Leeren Sie die Taschen und entfalten Sie die Wäsche.
• Entfernen Sie lose Knöpfe, Stecknadeln und Klammern. Schließen Sie Reißverschlüsse und verknoten Sie Schnürsenkel und Bänder.
• Drehen Sie mehrfarbige Wäschestücke (Schlafsäcke, Anoraks etc.), farbige Strickwaren sowie Wolle und Textilien mit aufgesetzten Applikationen auf links.
• Waschen Sie kleine Wäschestücke (Söckchen, Strumpfhosen, Büstenhalter etc.) in einem Wäschesack.
• Behandeln Sie Gardinen besonders vorsichtig. Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.

Wäschefüllmengen entsprechend Faserbeschaffenheit

Die Wäschemenge in der Trommel darf die maximale Füllmenge des Waschautomaten nicht übersteigen. Diese Kapazität kann je nach Beschaffenheit der Textilien variieren. Reduzieren Sie die Wäschemenge bei stark verschmutzter Wäsche und Frottee.

Textilien haben einen unterschiedlichen Raumbedarf und nehmen nicht die gleiche Menge Wasser auf. Nach folgenden Anhaltspunkten sollte man sie Trommel füllen :

• Vollständig bei Baumwolle, Leinen und Halbleinen, ohne dabei übermäßig Druck auszuüben,
• Zur Hälfte bei ausgerüsteter Baumwolle und Synthetikfasern,
• Zu einem Drittel des Volumens bei sehr empfindlichen Wäschestücken z.B. aus Vliesstoffen oder Wollgeweben.

Bei einer gemischten Wäscheladung füllen Sie die Trommel entsprechend der empfindlichsten Fasern.

Wasch- und Veredelungsmittel

Verwenden Sie nur Wasch- und Veredelungsmittel, die für die Verwendung in einem Waschautomaten geeignet sind. Orientieren Sie sich an den Hersteller-rhinweisen unter Berücksichtigung der Abschnitte Waschmittelbehälter und Waschmitteldosierung.

Es wird davon abgeraten, gleichzeitig mehrere Waschmitteltypen zu verwenden, da hierdurch die Textilien beschädigt werden können.

Die erforderliche Waschmittelmenge hängt von der Befüllung der Waschmaschine, von der Wasserhärte und vom Verschmutzungsgrad der Wäsche ab.

Bei weichem Wasser kann die Dosierung geringfügig reduziert werden. Bei kalkhaltigem Wasser (Verwendung eines Entkalkungsmittels empfehlenswert) bzw. stark verschmutzter oder fleckiger Wäsche etwas mehr Waschmittel in die Maschine geben.

Auskünfte über den Härtegrad des Leitungswassers erteilt das örtliche Wasserversorgungsunternehmen bzw. der zuständige Betreiber.

Waschpulver kann ohne weitere Einschränkungen verwendet werden.

Flüssigwaschmittel nur verwenden, wenn kein Vorwaschgang angewählt wird. Für alle anderen Waschprogramme ohne Vorwäsche können sie sowohl in einer Dosierkugel direkt in die Trommel als auch in die Waschmittelschublade eingefüllt werden. In beiden Fällen muss das Programm unmittelbar danach eingeschaltet werden.

Waschmittel-Tabs oder Capsules dürfen ausschließlich in die Waschmittelschublade gegeben werden.

Dosierungen und Anleitungen für die Fleckenbehandlung vor dem Waschgang entnehmen Sie bitte den Hinweisen des Herstellers. Falls Fleckenmittel verwendet werden, muss das Waschprogramm unmittelbar danach eingeschaltet werden.

Internationale Symbole

NORMAL WASCHEN
	Waschen bei 95°C		W	bei	W	bei	W: [YBYH]	bei	Handwäsche		Nicht waschen
SCHON-WASCHEN
CHLOREN Chlorbleiche möglich (nur kalt und mit einer stark verdünnten Lösung)							Chlorbleiche nicht möglich
BÜGELN		Heiß bügeln (max. 200°C)			Mäßig heiß bügeln (max. 150°C)		Nicht heiß bügeln (max. 100°C)			Nicht bügeln
CHEMISCHE REINIGUNG		Chemische Reinigung (alle handelsüblichen Lösungsmittel)			Chemische Reinigung (alle Lösungsmittel außer Perchlorethylen)		Chemische Reinigung (ausschließlich Kohlenwasserstofflösemittel und R113)			Keine chemische Reinigung
								bei hoher Temperatur
								bei niedriger Temperatur
TROCKNUNG Liegend trocknen Tropfnass zum Trocknen aufhängen						Auf Wäscheleine trocknen		Trocknen im Trockner möglich			Nicht im Trockner trocknen

Handwäsche
Nicht waschen
bei hoher Temperatur
bei niedriger Temperatur
OCKNUNG L
gend trocknen Tropfnass zum
Trocknen aufhän- gen
Auf Wäscheleine trocknen
Trocknen im Trockner möglich
Nicht im Trockner trocknen

Programmtabelle

Die nachfolgende Aufstellung berücksichtigt die in der Praxis gebräuchlichsten Einstellungen.

Programm / Wäscheart Max. Wäs-	chemenge (Trocken-gewicht)	Mögliche Optionen
Kochwäsche/Buntwäsche : Weiß- oder Buntwäsche, z. B. normal verschmutzte Arbeitskleidung, Bett-, Tisch-, Leibwäsche, Handtücher.	5,5 kg Flecken	*Extra KurzExtra SpülenSpülstopp
Pflegeleicht : Synthetikgewebe, Leibwäsche, bunte Gewebe, bügelfreie Hemden, Blusen.	2,5 kg Flecken*	Extra KurzExtra SpülenSpülstopp
Leichtbügeln Plus : Reduziert Knitterbildung und erleichtert das Bügeln.	1,0 kg Extra SpülenSpülstopp
Feinwäsche : Alle empfindlichen Gewebe wie z. B. Gardinen.	2,5 kg Flecken*	Extra KurzExtra SpülenSpülstopp
Wolle Plus / 📄 : Für Maschinenwäsche geeignete Wolle mit Pflegehinweis “Echte Wolle, waschmaschinengeeignet”, läuft nicht ein.	1,0 kg Spülstopp
Spülen : Handgewaschene Wäsche kann mit diesem Programm gespült werden.	5,5 kg Extra SpülenSpülstopp
Pumpen : Das Wasser wird nach einem Spülstopp (oder Nacht Silence Plus) abgepumpt.	5,5 kg
Schleudern : Nach einem Spülstopp (oder Nacht Silence Plus) wird ein Schleudergang bei 700 bis 1200 U/min ausgeführt..	5,5 kg
30 min : Ideal zum Auffrischen von Wäsche. 2,5 kg
Energiesparen ** : Weiß- oder Buntwäsche, z. B. normal verschmutzte Arbeitskleidung, Bett-, Tisch-, Leibwäsche, Handtücher.	5,5 kg Flecken*	Extra SpülenSpülstopp

*Nicht kompatibel mit Waschprogrammen unter 40°C.
**Bezugsprüfprogramm nach Norm CEI 456 (Programm Energiesparen 60°).

Verbrauch

Programm Temperatur Wasserverb		rauch in Litern	Stromverbrauch in kWh	Dauer in Minuten
Kochwäsche/Buntwäsche	95	63	2,10	135-145
Kochwäsche/Buntwäsche	60	58	1,20	115-125
Kochwäsche/Buntwäsche	40	58	0,70	110-120
Kochwäsche/Buntwäsche	30	58	0,50	105-115
Kochwäsche/Buntwäsche mit Vorwäsche	95 74 2,30 160-170
Kochwäsche/Buntwäsche mit Vorwäsche	60 65 1,60 140-150
Kochwäsche/Buntwäsche mit Vorwäsche	40 65 1,40 135-145
Pflegeleicht	60	45	0,80	85-95
Pflegeleicht	40	45	0,60	75-85
Pflegeleicht	30	45	0,50	70-80
Leichtbügeln Plus	40	48	0,50	135-145
Feinwäsche	40	50	0,50	60-70
Feinwäsche	30	50	0,30	55-65
Wolle Plus / 📋	30	45	0,40	50-60
Wolle Plus / 🌐	kalt	45	0,35	50-60
Spülen	-	32	0,05	50-60
Pumpen	-	-	0,002	0-10
Schleudern	-	-	0,015	10-15
30 min	30	44	0,30	25-35
Energiesparen*	60 46 0,93 135-145

* Bezugsprüfprogramm nach Norm CEI 456 (Programm Energiesparen 60°) : 46 L / 0,93 kWh / 140 min Bei den Verbrauchswerten in dieser Tabelle handelt es sich um Richtwerte, die sich je nach den Gebrauchsbedingungen ändern können. Die angegebenen Verbrauchswerte beziehen sich auf die jeweilige Höchsttemperatur des Waschprogramms.

Technische Daten

ABMESSUNGEN Höhe	BreiteTiefe	850 mm400 mm600 mm
SPANNUNG / FREQUENZGESAMTLEISTUNGSAUFNAHME		230 V / 50 Hz2300 W
WASSERDRUCK	MinimumMaximum	0,05 MPa (0,5 bar)0,8 MPa (8 bars)
Anschluss an die Wasserversorgung		Typ 20x27

Dieses Gerät entspricht der Richtlinie 89/336/EWG zur elektromagnetischen Verträglichkeit sowie der Niederspannungsrichtlinie 73/23/EWG.

Reinigung und Pflege

Vor der Reinigung stets die elektrische Stromversorgung des Gerätes unterbrechen.

Entkalkung des Gerätes

Im Allgemeinen ist die Entkalkung der Waschmaschine bei richtiger Waschmitteldosierung nicht erforderlich.

Muss die Entkalkung durchgeführt werden, einen handelsüblichen, nicht korrosiven Entkalker speziell für Waschmaschinen benutzen. Befolgen Sie die Packungsangaben für Dosierung und Häufigkeit der Entkalkungsvorgänge.

Außenflächen des Gerätes

Reinigen Sie die Außenflächen der Waschmaschine mit lauwarmem Wasser und einem milden Reinigungsmittel. Auf keinen Fall Alkohol, Lösungsmittel oder ähnliche Produkte verwenden.

Waschmittelbehälter

Von Zeit zu Zeit muss der Waschmittelbehälter gereinigt werden, um eventuelle Waschmittelrückstände zu beseitigen und dadurch den einwandfreien Betrieb zu gewährleisten.

1. Den Waschmittelbehälter nach oben herausziehen.

1. Die beiden Teile des Waschmittelbehälters auseinander nehmen.

1. Die beiden Teile des Waschmittelbehälters unter fließendem Wasser abspülen.

1. Die beiden Teile wieder zusammen setzen.

1. Den Waschmittelbehälter einsetzen.

Flusensieb

Das Sieb im unteren Geräteteil regelmäßig reinigen :

1. Die Klappe z. B. mit Hilfe eines Schraubenziehers öffnen.

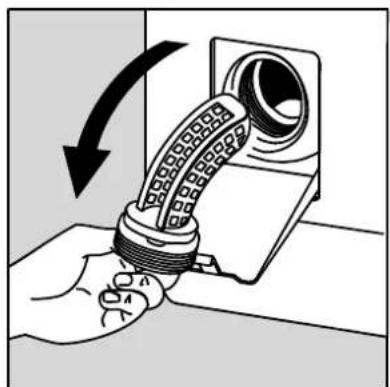

1. Einen Behälter darunter stellen. Den Verschluss gegen den Uhrzeigersinn in senkrechte Stellung drehen, damit das Restwasser ablaufen kann.

1. Den Verschluss ganz abschrauben und abnehmen.

1. Unter fließendem Wasser gründlich abspülen.

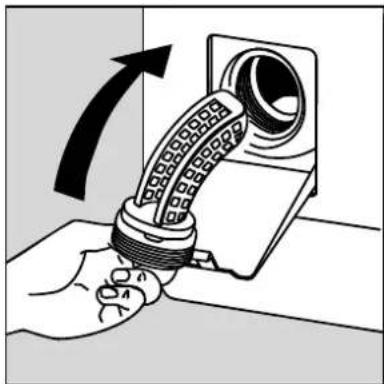

1. Die Komponente wieder einsetzen. 6. Den Verschluss einschrauben.


1. Die Klappe wieder schließen.

Wasserzulaufsiebe

Die Enden des Wasserzulaufschlauchs abschrauben und die Siebe reinigen.

Was tun bei Betriebsstörungen

Das Gerät wurde vom Hersteller zahlreichen Tests unterzogen. Falls dennoch Betriebsstörungen auftreten sollten, sehen Sie bitte die nachstehende Tabelle ein, bevor Sie den Kundendienst anfordern.

Störungen Ursachen
Waschmaschine startet nicht oder kein Wasserzulauf :	•das Gerät ist nicht richtig angeschlossen, die elektrische Anlage funktioniert nicht,•der Gerätedeckel und die Trommellaschen sind nicht richtig geschlossen,•das Programm wurde nicht richtig gestartet,•es liegt ein Stromausfall vor,•es erfolgt kein Wasserzulauf,•der Wasserhahn ist geschlossen,•der Wasserzulauf ist verstopft,•ein roter Punkt erscheint auf dem Wasserzulaufhahn.
Wasser läuft in die Maschine ein, aber sofort wieder ab :	•der Haltebogen des Ablaufschlauchs ist zu tief befestigt (siehe Abschnitt Installation).
Waschmaschine schleudert nicht oder pumpt nicht ab :	•der Ablaufschlauch ist verstopft oder gekrümmt,•das Flusensieb ist verstopft,•die Unwuchtkontrolle wurde aktiviert: schlechte Wäscheverteilung in der Trommel,•das Programm "Abpumpen" oder die Option "Nacht Silence Plus" wurden gewählt,•Falsche Höhe des Ablaufschlauchs.
Auf dem Boden rund um die Waschmaschine steht Wasser :	•zuviel Waschmittel ließ Schaum austreten,•das Waschmittel ist nicht für Waschmaschinen geeignet,•der Haltebogen des Ablaufschlauchs ist nicht richtig befestigt,•das Flusensieb wurde nicht wieder eingesetzt,•der Wasserzulaufschlauch ist undicht.
Waschergebnis nicht zufriedenstellend :	•das Waschmittel ist nicht für Waschmaschinen geeignet,•zu viel Wäsche in der Trommel,•das Waschprogramm ist ungeeignet,•zu wenig Waschmittel.
Maschinenschwingungen, lautes Betriebsgeräusch :Waschgang dauert viel zu lang :	•die Transportsperren wurden nicht vollständig vom Gerät entfernt (siehe Abschnitt Entfernen der Transportsperren),•das Gerät ist nicht nivelliert und unstabil,•das Gerät steht zu nahe an der Wand oder an Möbeln,•die Wäsche ist nicht richtig in der Trommel verteilt,•ungenügende Beladung.der Wasserzulauf ist verstopft,Stromausfall oder kein Wasserzulauf,der Thermoschutz des Motors wurde ausgelöst,die Temperatur des zulaufenden Wassers ist geringer als gewöhnlich,das Sicherheitssystem der Schaumerfassung wurde aktiviert (zuviel Waschmittel) und die Waschmaschine hat den Schaum abgelassen,die Unwuchtkontrolle wurde aktiviert: eine Zusatzphase wurde hinzugefügt, um die Wäsche besser in der Trommel zu verteilen.
Die Maschine bleibt während eines Waschprogramms stehen:	Probleme mit der Strom- und oder Wasserversorgung,ein Spülstop wurde programmiert,die Laschen der Trommeltür sind geöffnet.
Der Deckel öffnet sich nicht während des Programmablaufs:	die Kontrolllampe "sofortige Öffnung" * leuchtet nicht,zu hohe Temperatur des Laugenbads,der Deckel wird 1 bis 2 Minuten nach Programmende entriegelt*.
Die Kontrolllampe "Trommelstop oben" leuchtet bei Programmende nicht :	die Trommel ist infolge einer andauernden Unwucht nicht in der richtigen Position; Trommel von Hand drehen.
Die Taste START/PAUSE** blinkt Gelb*** :	der Deckel ist nicht richtig geschlossen.
Die Taste START/PAUSE** blinkt Gelb*** :	das Flusensieb ist verstopft,der Ablaufschlauch ist verstopft oder gekrümmt,der Ablaufschlauch liegt zu hoch (siehe "Installation"),die Ablaufpumpe ist verstopft,der Siphon der Anlage ist verstopft.
Die Taste START/PAUSE** blinkt Gelb*** :	der Wasserhahn ist geschlossen,fehlende Wasserversorgung.
Weichspüler fließt während der Füllung des Waschmittelbehälters direkt in die Trommel :	Die MAX-Markierung wurde überschritten.

* Modellabhängig
** Bei einigen Modellen werden Signaltöne ausgegeben.
*** Nach Behebung der eventuellen Störungsursachen die Taste "Start/Pause" drücken, um das unterbrochene Programm fortzusetzen.

Hinweise

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Bewegen.
• Vor Benutzung des Gerätes müssen alle Transportsperren von diesem entfernt werden. Eine unvollständige Entfernung der für den Transport angebrachten Schutzvorrichtungen kann zur Beschädigung des Gerätes oder angrenzender Möbel führen. Bei der Entfernung der Transportsperren darf das Gerät nicht angeschlossen sein.
• Die für den Wasseranschluss des Geräts notwendigen Arbeiten dürfen ausschließlich durch eine Installateur-Fachkraft ausgeführt werden.
• Das Gerät muss an eine Steckdose mit vorschriftsmäßiger Erdung angeschlossen werden.
• Falls Änderungen an der elektrischen Anlage Ihrer Wohnung für den Anschluss der Maschine vorzunehmen sind, muss dies durch eine Elektrofachkraft erfolgen.
• Vor dem Anschluss des Gerätes die Anweisungen im Kapitel "Elektrischer Anschluss" aufmerksam lesen.
• Nach der Installation des Gerätes sicherstellen, dass es nicht auf dem Stromkabel steht.
• Falls die Maschine auf einem Teppichboden steht, sicherstellen, dass dieser nicht die Lüftungsöffnungen im unteren Geräteteil verdeckt.
• Die Ersetzung des Stromkabels darf ausschließlich durch den Kundendienst erfolgen.
• Der Hersteller des Gerätes haftet nicht für Schaden, die durch eine unsachgemäße Installation entstehen.

Installation

Vor der ersten Inbetriebnahme müssen die für den Transport angebrachten Schutzvorrichtungen unbedingt vom Gerät entfernt werden. Sie sind für zukünftige Transporte aufzubewahren: wird ein Gerät ohne diese Transportsperren befördert, kann dies zur Beschädigung von Innenteilen, zu Undichtigkeiten, Betriebsstörungen sowie Verformungen durch Stöße führen.

Auspacken

1. Das Gerät nach hinten neigen. 2. Eine Viertel Drehung auf einer der Ecken ausführen, um den Transportsockel zu entfernen.

Transportsperre entfernen.

1. Die Schutzfolie abziehen.3. Den Deckel öffnen und die ro

1. Den Waschmittelbehälter nach oben herausziehen.

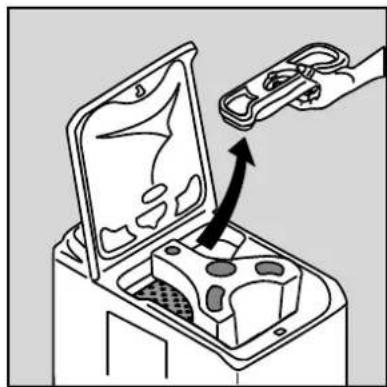

1. Den Sperrkeil der Trommel entfernen.

1. Den Waschmittelbehälter wieder einsetzen.

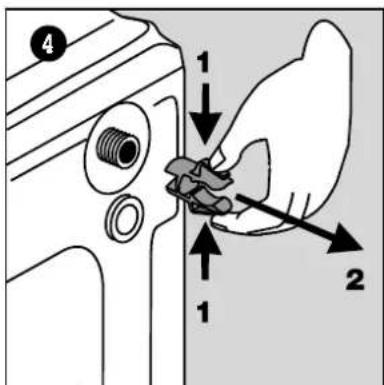

Entfernen der Transportsperren

Vorgang 1. Vorgang 2.

Vorgang 3. Vorgang 4.

Vorgang 5. Vorgang 6.

Vorgang 7. Vorgang 8.

Vorgang 9.

Für eine korrekte Ausrichtung der Waschmaschine mit den angrenzenden Möbeln wie folgt verfahren :

Vorgang 1. Vorgang 2.

Wasserzulauf

Den mitgelieferten Wasserzulauf-schlauch an der Rückseite Ihrer Waschmaschine wie folgt anschliessen (Kein alten Wasserzulaufschlauch wieder zu verwenden):

Vorgang 1. Vorgang 2.

Vorgang 4. Vorgang 3.

Den Wasserhahn öffnen.

Auf Dichtheit überprüfen.

Der Wasserzulaufschlauch kann nicht verlängert werden. Sollte er zu kurz sein, bitte den Kundendienst anfordern.

Wasserablauf

Die Nutmutter am Schlauchende ist für alle gängigen Siphonarten geeignet.

1. Die Nutmutter mit Hilfe der mit dem Gerät gelieferten Befestigungsschelle am Siphon fixieren.

1. Die Gruppe in einer Höhe zwischen 70 und 100 cm an eine Abflussleitung anschließen (oder in ein Waschbecken legen). Darauf achten, dass sie nicht herunter fallen kann.

Es muss unbedingt ein Lufteinlass am Ende des Ablaufschlauchs vorgesehen werden, um Geruchsbildung zu vermeiden.

Der Ablaufschlauch darf auf keinen Fall verlängert werden. Sollte er zu kurz sein, bitte Fachpersonal anfordern.

Elektrischer Anschluss

Diese Waschmaschine muss mit 230 V-Einphasenstrom versorgt werden. Die Stromfestigkeit der Hauptsicherung überprüfen : 10 A bei 230 V. Das Gerät darf nicht mit einer Verlängerung oder einer Mehrfachsteckdose an die Stromversorgung angeschlossen werden. Die Erdung muss den einschlägigen Bestimmungen entsprechen.

Aufstellung

Das Gerät in einem belüfteten Raum auf einen ebenen, festen Untergrund stellen. Darauf achten, dass das Gerät nicht die Wand oder angrenzende Möbel berührt.

Für eine Verstellung des Gerätes wie folgt vorgehen :

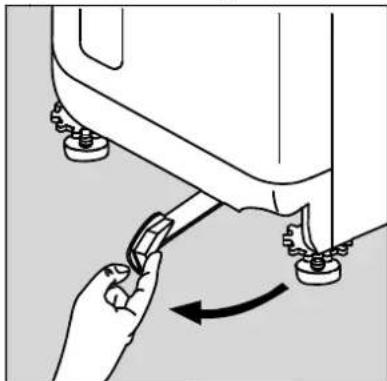

1. Zum Verstellen der Waschmaschine diese auf ihre Rollen stellen, indem der unter dem Gerät befindliche Hebel ganz von rechts nach links gezogen wird. Nach der Aufstellung des Gerätes am gewünschten Ort den Hebel wieder in seine ursprüngliche Position bringen.

1. Eine korrekt ausgeführte Nivellierung verhindert Schwingungen, laute Geräusche und das "Springen" des Gerätes während des Betriebs.

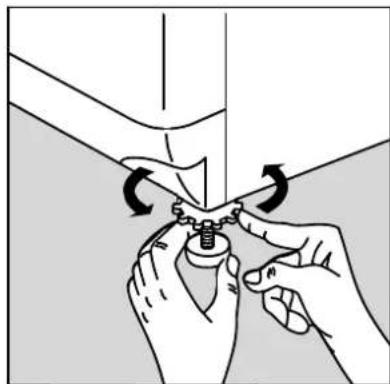

Die Nivellierung durch Drehen am kürzesten Fuß ausführen. Den Fuß zusammen mit dem Bundring ausschrauben (Gerät bei Bedarf anheben).

1. Sobald das Gerät stabil ist, den Fuß am Boden blockieren und den Bundring wieder ganz nach oben bringen.

Umwelt

Entsorgung des Gerätes

Alle mit dem Symbol zekennzeichneten Materialien sind recyclebar. Sie sind bei einer speziellen Recycling-Sammelstelle (das zuständige Gemeindeamt kann Auskunft geben) abzugeben.

Bei der Verschrottung des Gerätes sind alle Teile zu entfernen, die eine Gefährdung darstellen könnten: schneiden Sie das Stromkabel dicht am Gerät ab.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Umweltschutz

Für einen möglichst geringen Wasser- und Energieverbrauch bitte folgende Hinweise unbedingt beachten :

• Die Maschine stets voll beladen und teilweise Beladungen vermeiden.
- Die Funktionen Vorwäsche oder Einweichen ausschließlich bei sehr schmutziger Wäsche benutzen.
- Die Waschmittelmenge der Wasserhärte (s. Abschnitt «Waschmitteldosierung»), der Beladung und dem Verschmutzungsgrad der Wäsche anpassen.

Garantie/Kundendienst

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 ^* die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Hausgeräte Vertriebs GmbH

Fürther Str. 246

D-90429 Nürnberg

Europäische Garantie

Für dieses Gerät besteht in der Beilage European Address Services aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

www.electrolux.com

www.aeg-electrolux.de
