BEDIENUNGSANLEITUNG WAGL4E201 AEG-ELECTROLUX

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitsinformationen	26	Verbrauchswerte	36
Sicherheitshinweise	27	Vor der ersten Inbetriebnahme	37
Umwelttipps	28	Täglicher Gebrauch	37
Technische Daten	29	Praktische Tipps und Hinweise	41
Gerätebeschreibung	30	Reinigung und Pflege	42
Bedienfeld	31	Fehlersuche	45
Programme	34	Montage	47

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zu-erst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

! Warnung! Es besteht Erstickungsgefahr, Risiko von Verletzungen oder permanenten Behinderungen.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder man-gelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

ALLGEMEINE SICHERHEIT

• Schalten Sie vor Reinigungsrarbeiten immer das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Beachten Sie die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmtabelle“).
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer greichermaßen qualifizierten Person ersetzt werden, um Gefahrenquellen zu vermeiden.
• Der Betriebsswasserdruck (Mindest- und Höchstdruck) muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.
• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden))dürfen nicht von einem Teppichboden blockiert werden.
• Das Gerät muss mit den mitgelieferten neuen Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche)dürfen nicht wieder verwendet werden.

SICHERHEITSHINWEISE

MONTAGE

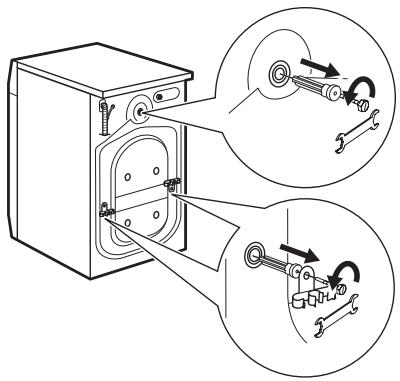

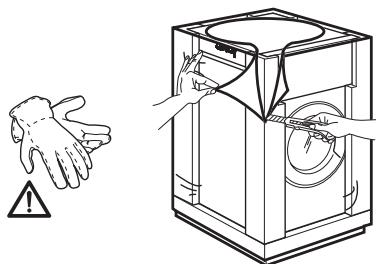

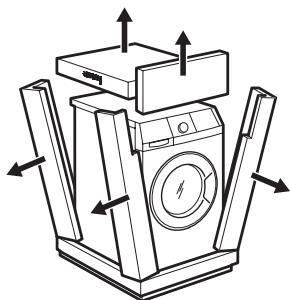

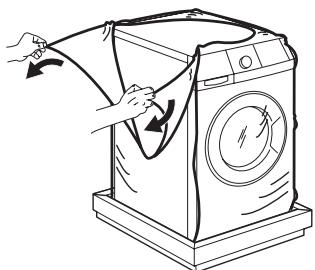

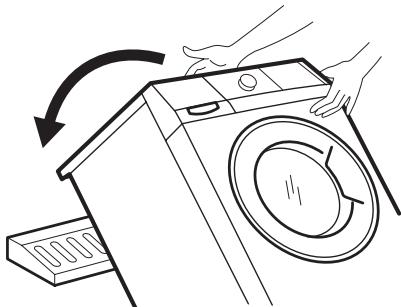

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.
• Bewahren Sie die Transportschrauben auf. Wenn Sie das Gerät umsetzen, müssen Sie die Trommel blockieren.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0^ absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0^ absinkt.
• Halten Sie sich an die mitgelieferte Montageanleitung.

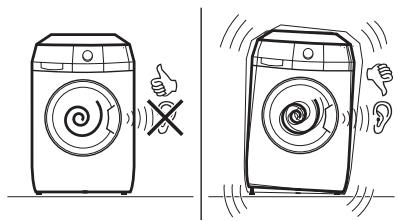

• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.

• Seien Sie beim Umsetzen des Geräts vorsichtig, davon es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Stellen Sie sichere, dass die Luft zwischen Gerät und Boden zirkulieren kann.
• Stellen Sie die Fußso ein, dass der dazu erforderliche Abstand zwischen Gerät und Boden vorhanden ist.

Elektrischer Anschluss

Warning! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.

Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netz-kabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie dies durch unseren Kundendienst durchführren.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsvorsorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Das Gerät entspricht den EWG-Richtlinien.

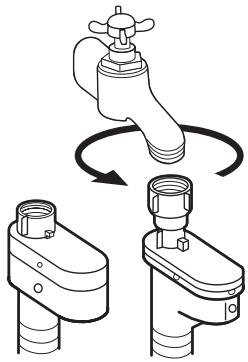

Wasseranschluss

• Achten Sie darauf, die Wasserschläuchenicht zu beschädigen.
• Das Gerät muss mit den mitgelieferten neuen Schläuchen an den Wasseranschluss angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, halten Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichthieten vorhanden sind.

GEBRAUCH

Warning! Verletzungs- Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.
- Das Gerät ist für die Verwendung im Haushalt vorgesehen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.
• Berühren Sie während des Betriebs nicht das Türglas. Das Glas kann sehr heiß sein.
• Achten Sie darauf, dass alle Metalobjekte aus der Wäsche entfernt wurden.
• Stellen Sie keinen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

REINIGUNG UND PFLEGE

Warning! Anderfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsrarbeiten immer das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

Warning! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschieden.

dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern

an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling theses Produkts erhalten Sie von ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohn mit den Altgeräten?

Uberall Dort wo neue Geräte verkauf
werden oder Abgabe bei den officiellen
SENS-Sammelstellen oder officiellen
SENS-Recyclern.
Die Liste der officiellen SENS-Sammelstellen findet sich unter
www.sens.ch.

VERPACKUNGSMATERIALIEN

Recycle in Sie Materialien mit dem Symbol

TECHNISCHE DATEN

Abmessungen	Breite / Höhe / Tiefe	605 / 850 / 605 mm
	Gesamttiefe	640 mm
Elektrischer Anschluss:	Spannung	230 V
	Gesamtleistung	2200 W
	Sicherung	10 A
	Frequenz	50 Hz
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpers und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungs-gerät keinen Schutz gegen Feuchtigkeit besitzt.		IPX4
Wasserdruck	Min.	0,5 bar (0,05 MPa)
	Max.	8 bar (0,8 MPa)
Wasserversorgung1)		Kaltwasser
Maximale Beladung	Baumwolle	8 kg
Schleuderdrehzahl	Max.	1400 U/min (WA GL4 E)
		1600 U/min (WA GL6 E)

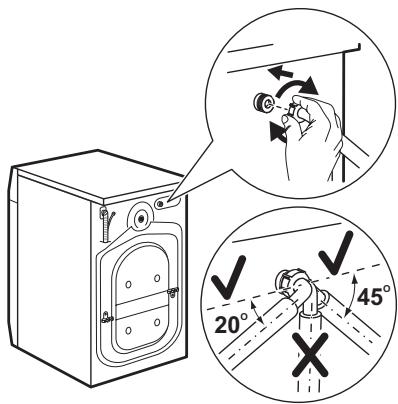

1) Schlieben Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern.

UMWELTTIPPS

Halten Sie sich zum Schutz der Umwelt und zur Senkung Ihres Wasser- und Stromverbrauchs an diese Anweisungen:

• Stellen Sie zum Waschen normal verschmutzter Wäsche ein Programm ohne Vorwässein.
• Waschen Sie immer mit der angegebenen maximalen Beladung.
• Benutzen Sie ggf. einen Fleckentferner, wenn Sie ein Programm mit niedriger Temperatur ausgehalten.
• Erkundigen Sie sich nach der Wasserhärte Ihrhes Hausanschlusses, um die richtige Waschmittelmenge verwenden zu konnen.

GERÄTEBESCHREIBUNG

1 Arbeitsplatte

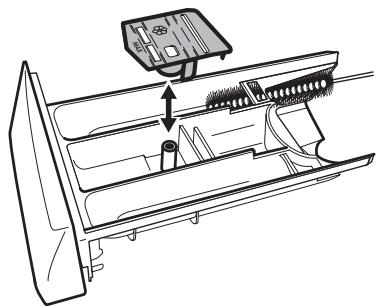

2 Waschmittelschublade
3 Bedienfeld
4 Türgriff

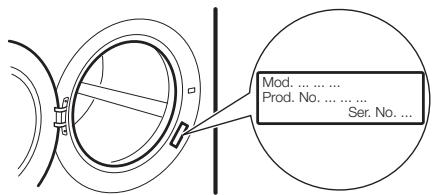

5 Typenschild

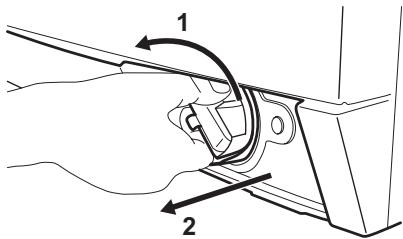

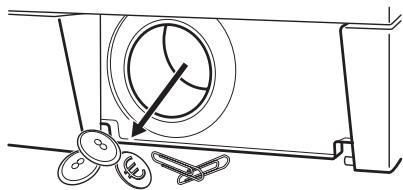

6 Ablaupumppe
7 Schraubfübe zum Ausrichten des Geräts

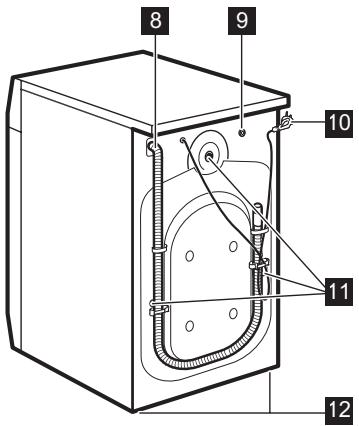

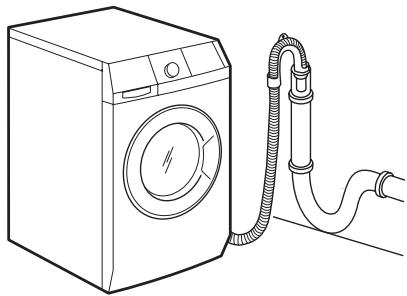

8 Wasserablaufschlauch
9 Wassereinlassventil
10Netzkabel
11 Transportschrauben
12 Schraubfübe zum Ausrichten des Geräts

ZUBEHÖR

Zum LösendrTransportschrauben.

2 Kunststoffkappen

Zum Verschlieben der Öffnungen auf der Rückseite des Geräts nach dem Entfernen der Transportschrauben.

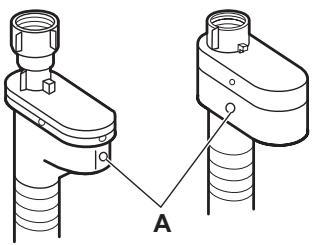

3 Aquasafe-Zulaufschlauch

Zur Verhinderung von eventuellen Wasserlecks.

4 Kunststoff-Schlauchführung

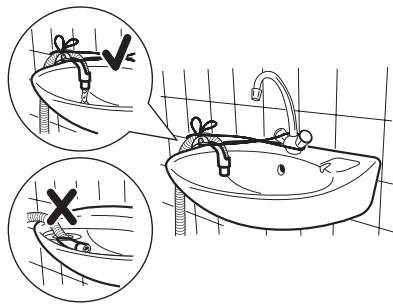

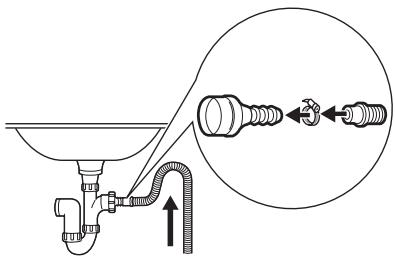

Zum Einhängen des Ablaufschlauchs an einer Waschbeckenkante.

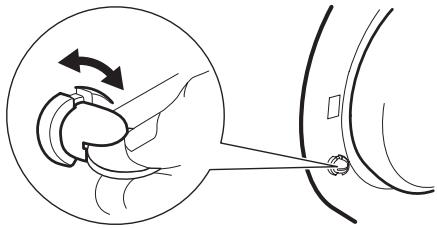

EINSTELLLEN DER KINDERSICHERUNG

• Bei aktivierter Kindersicherung{lasset sich die Tur nicht schlieben, damit Kinder oder Haustiere nicht in der Trommel eingeschlossen werden konnen. Zum Aktivieren der Kindersicherung drehen Sie den Schalter im Uhrzeigersinn, bis die Einkerbung horizontal ist. Zum Deaktivieren der Kindersicherung drehen Sie den Schalter gegen den Uhrzeigersinn, bis die Einkerbung vertikal ist.

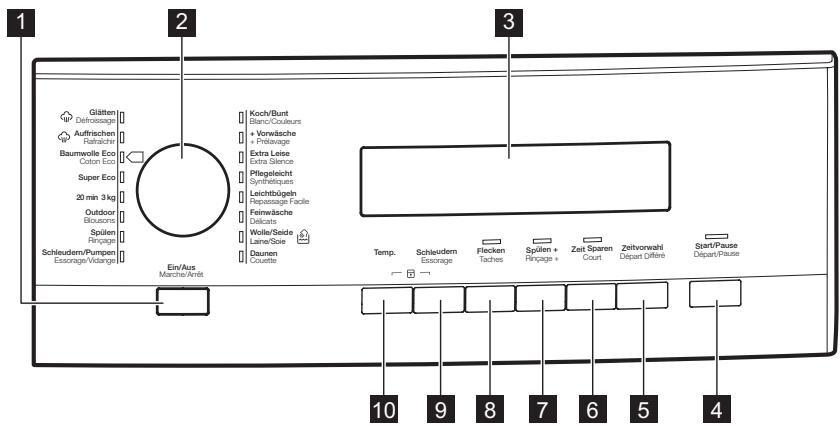

1 Ein/Aus-Taste (Ein/Aus - Marche/ Arrêt)
2Programmwahlschalter
3 Display
4 Taste „Start/Pause“ (Start/Pause - Départ/Pause)
5 Taste „Zeitvorwahr" (Zeitvorwahr - Départ Différé)
6 Taste „Zeit Sparen“ (Zeit Sparen - Court)
7 Taste Extra Spülen (Spülen + - Rinçage+)
8 Taste „Flecken“ (Flecken - Taches)
9 Schleuderdrehzahl-Taste (Schleudern - Essorage)
10 Taste „Temperatur“ (Temp.)

EIN-/AUS-TASTE 1

Drücken Sie diese Taste, um das Gerät ein-oder auszuschalten. Wird das Gerät eingeschaltet, ist eine Tonfolge zu horen.

Die Funktion AUTO Stand-by schaltet das Gerät in den folgenden Fällen automatisch aus, um den Energieverbrauch zu verrin-gern:

• Wenn Sie nicht innerhalb von 5 Minuten die Taste 4 drücken.

• Alle Einstellungen werden gelöscht.

• Drücken Sie die Taste 1, um das Gerät wieder einzuschalten.
• Stellen Sie das Waschprogramm und die gewürschten Funktionen erneut ein.
• 5 Minuten nach dem Ende des Waschprogramms. Siehe „Am Programmende".

PROGRAMMWAHLSCHALTER 2

Drehen Sie diesen Schalter, um ein Programm einzustellen. Die entsprechende Programmanzeige leuchtet auf.

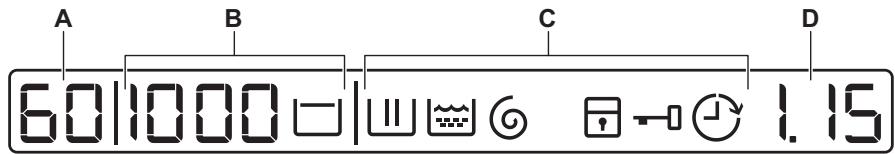

DISPLAY 3

Im Display erscheint:

A	Die maximale Temperatur des Programms
B	Die Standard-Schleuderrehzahl des ProgrammsDie Symbole „Kein Schleudergang“1) und „Spülstopp“
C	Die Display-Symbole2)
	Symbol	Beschreibung
		Hauptwaschgang
		Spülgänge
		Schleudergang
		Kindersicherung
		Sie können die Tür des Geräts nicht öffnen, solange diesen Symbol er-scheint.Sie können die Tür erst öffnen, wenn das Symbol erlischt.Wenn das Symbol nicht erlischt, bzwohl das Programm beendet ist:· Es befindet sich Wasser in der Trommel.Die Spülstopp-Funktion ist eingeschaltet.
		Startzeitvorwahr
D	ProgrammdauerWenn das Programm beginnt, verringent sich die angezeigte Zeit in Minutenschritten.Zeitvorwahl-DauerWenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zumProgrammstart an.AlarmcodesBei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe Abschnitt „Fehler-suche".Err „Err“ entscheidet eine Sekunden lang im Display, wenn:- Sie eine Funktion auswahlen, die nicht mit dem eingestellen Waschprogramm kombi-nierbar ist.- Sie das laufende Programm ändern.Die Kontrollampe der Start/Pause-Taste 4 blinkt.Das Waschprogramm beendet ist.

1) Nur verfügbar für das Programm Schleudem/Abpumpen.
2) Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder Funktion eingestellt ist.

START-/PAUSE-TASTE 4

Drucken Sie die Taste 4 , um ein Programm zu starten oder zu unterbrechen.

ZEITVORWAHL-TASTE 5

Drücken Sie die Taste 5, um den Start eines Programms um 30 Minuten bis 20 Stunden zu verzöbern.

ZEITSPAR-TASTE 6

Drucken Sie die Taste 6, um die Programmdauer zu verkurzen.

• Drücken Sie die Taste einzelmal, um die Programmdauer für normal verschmutzte Wäsche zu verstärzen.
• Drücken Sie zweimal, um die Programm-dauer „Extra Kurz" für nur gering verschmutzte Wäsche einzustellen.

Bei einigen Programmen kann jeweils nur eine dieser beiden Funktionen eingestellt werden.

EXTRA SPÜLEN-TASTE 7

Drucken Sie die Taste 7, um einem Programm weitere Spülgänge hinzuzufügen.

These Funktion empfehlts sich in Gebieten mit weichem Wasser und für Menschen, die unter Waschmittelallergien leiden.

FLECKEN-TASTE 8

Drücken Sie die Taste 8, um einem Programm eine Fleckenbehandlungs-Phase hinzuzufugen.

Verwenden Sie diese Funktion für Wäschemit schwer zu entfernden Flecken.

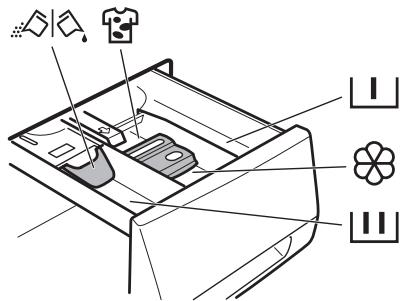

Bei Wahl dieser Funktion geben Sie den Fleckentferner in das Fach.

i Mit dieser Funktion verlangert sich die Programmdauer.

These Funktion ist bei Temperaturer unter 40^ nicht verfügbar.

SCHLEUDERDREHZAHL-TASTE 9

Drucken Sie diese Taste zum:

• Verringern der maximalen Schleuderdrehzahl bei der Einstellung eines Programms.
  i Das Display zeigt nur die Schleuderedhzahlen, die mit dem eingestellenProgramm verfügbar sind.
• Schalten Sie den Schleudergang aus.
• Aktivieren Sie die Spülstopp-Funktion. Stellen Sie diese Funktion ein, um Knitterfalten zu vermeiden. Das Gerät pumpt das Wasser am Ende des Programms nicht ab.

Die Schleuderphase ist aus-geschaltet.

Die Spülstopp-Funktion ist eingeschaltet.

TEMPERATUR-TASTE 10

Drucken Sie die Taste zum Ändern der Standardtemperatur.

• • kaltes Wasser

FUNKTION,AKUSTISCHE SIGNALE

Sie horen akustische Signale, wenn ...

• Sie das Gerät einschalten.
• Sie das Gerät ausschalten.
• Sie eine Taste drucken.
• Das Programm beendet ist.
• Eine Störung des Geräts vorliegt.
  Zum Deaktivieren/Aktivieren der akustischen Signale drücken Sie die Tasten und 7 6 Sekunden lang gleichzeitig.

Bei deaktivierten akustischen Signalen ertönen sie nur noch dann, wenn Sie eine Taste drücken und wenn eine Störung vorliegt.

FUNKTION KINDERSICHERUNG

These Funktion verhindert, dass Kinder mit dem Bedienfeld speilen.

• Drücken Sie zum Aktivieren der Funktion die Tasten 10 und 9 gemeinsitzig so lange, bis im Display das Symbol er-scheint.

• Drücken Sie zum Deaktivieren der Funktion die Tasten 10 und 9 gleichzeitig so lange, bis das Symbol im Display erlischt.

Wenn Sie die Funktion aktiveren

• Bevor Sie die Start/Pause-Taste 4 drucken, kann das Gerät nicht starten.
• Nachdem Sie die Start/Pause-Taste drucken 4, sind alle Tasten und der Programmwahlschalter deaktiviert.

FUNKTION ,IMMER EXTRA SPÜLEN

Mit dieser Funktion konnen Sie die Funktion „Extra Spülen" stets beibehalten, auch wenn Sie ein neues Programm einstellen.

• Drücken Sie zum Aktivieren der Funktion die Tasten 6 und 5 gleichzeitig so lange, bis die Kontrollampe der Taste 7 leuchtet.
• Drücken Sie zum Deaktivieren der Funktion die Tasten 6 und 5 gleichzeitig so lange, bis die Kontrollampe der Taste 7 erlischt.

PROGRAMME

Programm Temperatur	Beladung Max. Beladung	Programm- beschreibung	Funktionen
Koch/Bunt - Blanc/ Couleurs Koch-/Buntwäsche 95 °C - Kalt	Weiße und bunte Baum- wolle, normal ver- schmutzt. Max. 8 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP FLECKEN EXTRA SPÜLEN ZEITSPAREN1)
Koch/Bunt + Vorwä- sche - Blanc/Couleurs + Prélavage Koch-/Buntwäsche mit Vorwässe 95 °C - Kalt	Weiße und bunte Baum- wolle, stark verschmutzt. Max. 8 kg	Vorwässe Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP FLECKEN EXTRA SPÜLEN ZEITSPAREN1)
Extra Leise - Extra Si- lence Extra Leise 95 °C - Kalt	Weiße und bunte Baum- wolle, normal ver- schmutzt. Max. 8 kg	Stopp mit Wasser in der Trommel Spülgänge Langer Schleudergang	FLECKEN EXTRA SPÜLEN ZEITSPAREN1)
Pflegeleicht - Synthétiques Pflegeleicht 60 °C - Kalt	Synthetik- oder Mischge- webe, normal ver- schmutzt. Max. 4 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP FLECKEN EXTRA SPÜLEN ZEITSPAREN1)
Leichtbügeln - Repas- sage Facile2) Leichtbügeln 60 °C - Kalt	Synthetikfasern, normal verschmutzt. Max. 4 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	SPÜLSTOPP EXTRA SPÜLEN ZEITSPAREN1)
Feinwäsche - Délicats Feinwäsche 40 °C - Kalt	Feinwäsche, z. B. aus Acryl, Viskose oder Poly- ester, normal ver- schmutzt. Max. 4 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP FLECKEN EXTRA SPÜLEN ZEITSPAREN1)
Wolle/Seide - Laine/ Soie Wolle/Seide 40 °C - Kalt	Waschmaschinenfeste Wolle. Handwaschbare Wolle und Feinwäsche mit dem „Handwäsche“- Pflegesymbol. Max. 2 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP
Daunen - Couette Daunen 60° - 30°	Eine einzelnde Decke aus Synthetik, Bettdecke, Bettlaken usw. Max. 3 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDU-ZIERUNG
Schleudern/Pumpen - Essorage/Vidange3) Schleudern/Pumpen	Alle Gewebearten Die maximale Beladung hängt vom Wäschotyp ab.	Abpumpen des Was- sers Schleudergang mit ma- ximaler Drehzahl.	DREHZAHLREDU-ZIERUNG OHNE SCHLEU- DERN
Spülen - Rinçage Spülgang	Mit der Hand gewasche- ne Teile.	Spülgänge Langer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP EXTRA SPÜLEN
Träningskläder Outdoor 40 °C - Kalt	Imprägnierte Kleidungs- stücke, Sport- und Out- door-Kleidung. Keinen Weichspüler verwenden! Max. 2.5 kg	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP EXTRA SPÜLEN
20 Min. - 3 kg 40° - 30°	Teile aus Baumwolle oder Synthetik, die leicht verschmutzt sind oder nuromal getragen wur- den.	Hauptwaschgang Spülgänge Kurzer Schleudergang	DREHZAHLREDU-ZIERUNG
Super Eco4) Kalt	Mischfasern (Baumwolle und Synthetik). Max. 3 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDU-ZIERUNG SPÜLSTOPP EXTRA SPÜLEN
Baumwolle Eco - Co- ton Eco5) 60° - 40°	Weîbe und farbechte Baumwolle, normal ver- schmutzt. Max. 8 kg	Hauptwaschgang Spülgänge Langer Schleudergang	DREHZAHLREDU-ZIERUNG OHNE SCHLEU-DERN SPÜLSTOPP FLECKEN EXTRA SPÜLEN

1) Wir empfehlen eine reduzierte Beladung, falls die Taste 6 zweimal gedrück wird (die Funktion „Extra Kurz" eingestellt ist). Eine volle Beladung istzarw möglich, aber die Waschergebnisse sind dann nicht zufriedenstellt.
2) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das Gerät führt zusätzliche Spülgänge aus.
3) Stellen Sie die Schleuderrehzahl ein. Achten Sie daraufuf, dass sie für die Wäsche geeignet ist. Soll ausschließlich abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.
4) Stellen Sie these Programm ein, wenn Sie Zeit sparen und den Energie- und Wasserverbrauch senken möchten.
5) Standardprogramme für die auf dem Energie-Label angegebenen Verbrauchswerte. Die Programme „Baumwolle Eco - Coton Eco 60 °C" und „Baumwolle Eco - Coton Eco 40 °C" sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C" bzw. „Baumwolle 40 °C". Hinsichtlich des kombinierten Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

DAMPFPROGRAMME

Programm1)	Beladung	Max. Beladung
Auffrischen - Rafräüchir Dieses Programm beseitigt Gerüche aus der Wäsche.	Baumwolle und Synthetik. Für folgende Kleidungsstücke)dürfen Sie das Dampfprogramm nicht benut-zen: · Wäsche, die laut Kleidungsetikett nicht trockner geeignet ist.	bis zu 1.5 kg
i Dampf beseitigt keine Tiergerüche.
Glätten - Défloissage Dieses Programm hält bei der Beseiti-gung von Falten in der Wäsche.	· Wäsche mit Besatzen aus Kunst-stoff, Metall, Holz o. Ä.	bis zu 1.5 kg

Programm1)

Beladung

Max. Beladung

Dampf kann für getrocknete, gewaschene oderomal getragene Wäsche benutzt werden.
These Programme konnen Falten und Gerüche reduzieren und machen ihre Wäsche glatter.
Verwenden Sie kein Waschmittel. Entfernen Sie Flecken bei Bedarf durch Waschen oder einen an der entsprechenden Stelle angewendeten Fleckentferner.
Dampfprogramme sind keine Hygieneprogramme.

1) Wenn Sie ein Damoprogramm für trockene Wäsche anwenden, wird sich diese nach Programmende etwas feucht anfahlen. Hängen Sie die Wäsche am besten 10 Minuten an der frischen Luft auf, um die Feuchtigkeit entweichen zu halten. Die Wäsche solle möglichst schnell aus der Trommel entnommen werden. Nach einem Damoprogramm lässt sich die Wäsche wichtter bügen!

WOOLMARK ZERTIFIKAT

Das Waschprogramm „Wolle“ dieser Maschine wurde von der Firma Woolmark auf

das Waschen von Wolltextilien mit der Pflegegennung „Handwäsche" getestet und zugelassen, vorausgesetzt, dass die Wäsche gemäß der Anleitung auf dem Kleidungsetikett und gemäß den Angaben des Maschinenherstellers gewaschen wird. M1027

In Großbritannien, Irland, Hongkong und Indien ist das Woolmark-Symbol ein zertifiziertes Warenzeichen.

VERBRAUCHSWERTE

Am Programmstart zeigt das Display die Programmdauer für die maximale Beladung an.
Während der Waschphase wird die Programmdauer automatisch berechnet und verringgert sich möglicherweise betrachtlich, wenn die Wäsche weniger wiegt als die maximal zulässige Beladung. Zum Beispiel beträgt die maximale Beladung bei Baumwolle 60^ 8 kg und die Programmdauer überschreitet 2 Stunden. Wiegt die tatsächliche Beladung 1 kg, verringgert sich die Programmdauer auf unter 1 Stunde. Wahrend das Gerät die tatsächliche Programmdauer berechnet, blinking ein Punkt im Display.
Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.

Programme	Bela-dung (kg)	Energiever-brauch (kWh)	Wasser-verbrauch (Liter)	Ungefähre Pro-gramm-dauer (in Minutes)	Rest-feuchte (%)1) WA GL4 E	Rest-feuchte (%)1) WA GL6 E
Koch-/Buntwäsche 60 °C	8	1.6	72	168	52	43
Koch-/Buntwäsche 40 °C	8	1.0	72	164	52	43
Pflegeleicht 40 °C	4	0.6	50	110	35	35
Feinwäsche 40 °C	4	0.7	60	91	35	35
Wolle/Handwäsche 30 °C	2	0.35	57	58	30	30

Standardprogramme Koch-/Buntwäsche

Programme	Bela-dung (kg)	Energiever-brauch (kWh)	Wasser-verbrauch (Liter)	Ungefähre Pro-gramm-dauer (in Minutes)	Rest-feuchte (%)1) WA GL4 E	Rest-feuchte (%)1) WA GL6 E
Standardpro-gramm Koch-/Buntwäsche 60 °C	8	0.9	58	208	52	43
Standardpro-gramm Koch-/Buntwäsche 60 °C	4	0.65	45	156	52	43
Standardpro-gramm Koch-/Buntwäsche 40 °C	4	0.49	45	156	52	43

1) Am Ende der Schleuderphase.

Aus-Zustand (W)	Ein-Zustand (W)
0.48	0.48
Die in den Tabellen oben enthaltenen Informationen erfüllen die Verordnung (EG) der Kommission zur 1015/2010 Anwendung der Richtlinie 2009/125/EC.

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade.

2. Geben Sie eine petite Waschmittelmenge in das Hauptfach der Waschmittelschublade. Stellen Sie ein Koch/Buntwäsche-Programm mit der hochsten Temperatur ein und starten Sie das Programm mit leerer Trommel. So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfern.

TÄGLICHER GEBRAUCH

1. Drehen Sie den Wasserhahn auf.
2. Stecken Sie den Netzstecker in die Steckdose.
3. Drücken Sie die Taste 1, um das Gerät einzuschalten.
4. Legen Sie die Wäsche in das Gerät.
5. Verwenden Sie die richtige Waschmittel- und Pflegemittelmerge.

6. Stellen Sie je nach Wäsheart und Verschmutzungsgrad das passende Waschprogramm ein.

7. Geben Sie jeges Wäschestück einzeln in die Trommel. Schütteln Sie jeges Wäschestück liegt aus, bevor Sie es in das Gerät legen. Achten Sie daraufuf, nicht zu viel Wäsche einzufüssen.

8. SchlieBen Sie die Turt.

EINFULLEN DER WÄSCHE

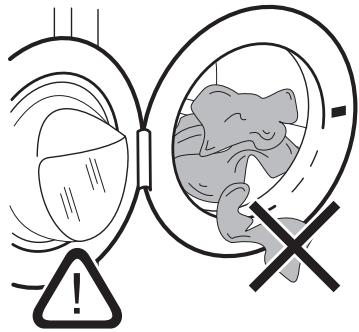

1. Öffnen Sie die Geräteür.

Vergewissern Sie sich, dass keine Wäsche-stücke zwischen Dichtung und Tur einge-klemmt sind. Ansonsten besteht das Risiko eines Wasseraustrits oder die Wäsche kann beschädigt werden.

EINFULLEN VON WASCH- UND PFLEGEMITTELN

U	Waschmittelfach für die Vorwasschphase und das Einweichprogramm. Füllen Sie das Waschmittel für den Vorwasschgang und das Einweichen vor dem Start des Programms ein.
U	Waschmittelfach für den Hauptwassgang. Wenn Sie Flüssigwaschmittel verwenden, muss diese direkt vor dem Start des Programms eingefüllt werden.
B	Fach für flüssige Pflegemittel (Weichspüler, Stärke). Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.
MAX	Maximale Menge für flüssige Pflegemittel.
	Fach für den Fleckenentferner. Füllen Sie den Fleckenentferner in das Fach ein und stellen Sie die Funktion Flecken ein, bevor Sie das Programm starten.
	Klappe für Waschpulver oder Flüssigwaschmittel Drehen Sie die Klappe nach oben oder nach unter in die korrekte Position für Waschpulver oder Flüssigwaschmittel.
i	Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

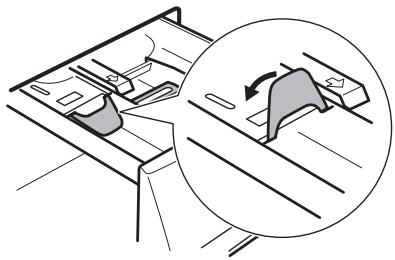

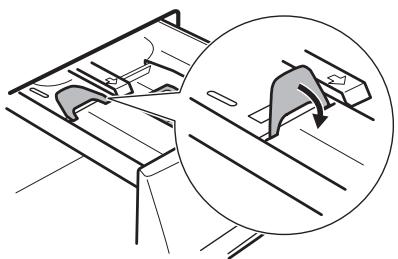

Überprüfen Sie die Position der Klappe

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.

1. Drücken Sie den Hebel nach unten undziehen Sie die Schublade hersus.
2. Drehen Sie die Klappe nach oben, wenn Sie Waschpulver verwenden.

1. Drehen Sie die Klappe nach unten, wenn Sie Flüssigwaschmittel verwenden.

1. Messen Sie Waschmittel und Weichspüler ab.
2. Schließen Sie die Waschmittelschublade vorsichtig. Achten Sie darauf, dass die Klappe beim Schlieben der Waschmittelschublade nicht blockiert.

Klappe in der unteren Position:

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.
• Füllen Sie nicht mehr Flüssigwaschmittel ein als bis zur Markierungslinie auf der Klappe.
• Stellen Sie nicht den Vorwaschgang ein.
• Stellen Sie nicht die Zeitvorwahl ein.

EINSTELLEN UND STARTEN EINES PROGRAMMS

1. Drehen Sie den Programmwahlschalter. Die entsprechende Programmanzeige leuchtet auf.
2. Die Kontrollampe der Taste 4 blinkt rot.
3. Im Display werden die Standardwerte für Temperatur und Schleuderdrehzahl angezeigt. Drücken Sie die entsprechenden Tasten, um die Temperatur und/oder Schleuderdrehzahl zu ändern.
4. Wahlen Sie die verfügbar Funktionen aus. Die Kontrollampe der eingestelltten Funktion leuchtet oder das Display zeigt das entsprechende Symbol an.
5. Drücken Sie die Taste 4 , um das Programm zu starten. Die Kontrollampe der Taste 4 leuchtet.

Die Ablaufpumpe kann sich während des Wasserzulaufs eine kurze Zeit einschalten.

UNTERBRECHEN EINES PROGRAMMS

1. Drücken Sie die Taste 4 . Die Kontrollampe blinkt.
2. Drücken Sie die Taste 4 erneut. Das Waschprogramm wird fortgesetzt.

ABBRECHEN EINES PROGRAMMS

1. Drücken Sie die Taste 1, um das Programm abzubrechen und das Gerät auszuschalten.
2. Drücken Sie die Taste 1 erneut, um das Gerät einzuschalten. AnschlieBend konnen Sie ein neues Waschprogramm einstellen.

Das Gerät pumpt das Wasser nicht ab.

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drucken Sie die Taste 4 . Die Kontrollampe blinkt.
2. Ändern Sie die eingestellte Funktion.

EINSTellen DER ZEITVORWAHL

1. Drücken Sie die Taste 5 wiederholt, bis das Display die Zeit in Minuten und Stunden anziegt. Die entsprechenden Symbole leuchten auf.
2. Nach dem Drücken der Taste 4 beginnt das Gerät die vorgewählte Zeit herunterzuzahlen. Nach Ablauf der Zeitvorwalt startet das Programm automatisch.

i Sie konnen die Einstellung der Zeitvorwahl vor dem Einsatz den Gerats mit der Taste 4 jederzeit abbrechen oder ändern. Die Zeitvorwahr kann nicht zusammen mit dem Programm Dampf eingestellt werden.

ABBRECHEN DER ZEITVORWAHL

1. Drücken Sie die Taste 4. Die zugehörige Kontrollampe blinkt.
2. Drücken Sie die Taste 5 wiederholt, bis das Display 0' anziegt.
3. Drucken Sie die Taste 4 . Das Programm startet.

ÖFFNENDERTÜR

Während ein Programm oder die Zeitvorwahl aktiv ist, ist die Tur verriegelt.

So öffnen Sie die Geräteur:

1. Drücken Sie die Taste 4 . Das Tüverriegelungssymbol im Display erlischt.
2. Öffnen Sie die Tur des Geräts.
3. Schlieben Sie die Tur des Gerats und drücken Sie die Taste 4 . Das Programm bzw. die Zeitvorwahl lauft weiter.

i Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, leuchtet das Turverriegelungssymbol weiterhin und die Tur lasst sich nicht offen. Gehen Sie zum Offnen der Tur wie folgt vor:

1. Schalten Sie das Gerät aus.
2. Warten Sie einige Minuten.
3. Vergewissern Sie sich, dass kein Wasser in der Trommel stehen.

Wichtig! Wenn Sie das Gerät ausschalten, müssen Sie das Programm anschließend neu einstehen.

AM PROGRAMMENDE

Das Gerat stoppt automatisch.
- Es ertönen akustische Signale.
- Im Display erscheint
Die Kontrollampe der Start/Pause-Taste 4 erlischt.
- Das Tüvertriegelungssymbol erlischt.
- Drücken Sie die Taste 1, um das Gerät auszuschalten. Fünf Minuten nach Ende des Programms schaltet die Abschaltautomatik das Gerät automatisch aus.

i Wenn Sie das Gerät wieder einschalten, sehen Sie im Display das Ende des letzten Programms. Drehen Sie den Programmwahlschalter, um ein neuen Programm einzustellen.

• Nehmen Sie die Wäsche aus dem Gerät. Vergewissem Sie sich, dass die Trommel leer ist.
• Lassen Sie die Tur offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.
• Schließen Sie den Wasserhahn.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
Die Tur bleibt verriegelt.
- Sie müssen das Wasser abpumpen, um die Tür zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich, die Schleuderdrehzahl.
2. Drucken Sie die Start/Pause-Taste 4 Das Gerät pump das Wasser ab und schleudert.
3. Wenn das Programm beendet ist und das Turvergiegelungssymbol erlischt, können Sie die Tur öffnen.
4. Schalten Sie das Gerät aus.

i Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert.

PRAKTISCHE TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.
• Waschen Sie weiß und bunte Wäsche nicht zusammen.
• Manche farbigen Textilien konnen beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schlieben Sie ReiBverschlüsse, Haken und Druckknöpfe. Schlieben Sie Gürtel.
• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.
• Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücks vor dem Waschen.
• Entfernen Sie hartnäckige Flecken.
• Waschen Sie stark verschutzte Bereiche mit einem speziellen Waschmittel.
• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie die Gardinen in einen Beutel oder Kopfkissenbezug.

• Nicht im Gerät waschen:

• Ungesäumte Wäschestücke und Wäschestücke mit Schnitten im Stoff

• Bügel-BHs

• Verwenden Sie einen Beutel zum Waschen von kleinen Textilien.

• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in dieser Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

HARTNACKIGE FLECKEN

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-

Wasserhärtetabelle

Fleckentferner, der für den jeweiligen Flecktentyp und Gewebotyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel.
• Mischen Sie nicht verschiedene Waschmittel.
• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.
• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Stellen Sie keine Vorwässche ein, wenn Sie Flüssigwaschmittel verwenden.
• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel.

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenen mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserver-sorgungsunternehmen, um die Wasser-härte in Ihr Gebiet zu erfolhen. Halten Sie sich an die Anweisungen auf der Verpackung der Produkte.

Gleichwertige Maßeinheiten der Wasserhärte:

• Deutsche Wasserhärtegrade (°dH)
• Französische Wasserhärtegrade (°TH).
• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärte)
• Clarke-Werte

Härtegrad	Art	Wasserhärte
		°dH	°TH	mmol/l	Clarke
1	weich	0-7	0-15	0-1.5	0-9
2	mittel	8-14	16-25	1.6-2.5	10-16
3	hart	15-21	26-37	2.6-3.7	17-25
4	sehr hart	>21	>37	>3.7	>25

REINIGUNG UND PFLEGGE

Warning!

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.

ENTKALKEN

Normales Leitungsswasser enthalt Kalk. Falls erforderlich, benutzten Sie einen Enthärter, um Kalkablagerungen zu entfern.

Verwenden Sie ein Produkt, das speziell für Waschmaschinen hergestellt wird. Halten Sie sich an die Herstelleranweisungen auf der Verpackung.

Führer Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfällig trocken.

Vorsicht! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperatures kann etwas Waschmittel in der Trommel zurückbleiben. Führten Sie regelmäß einen Waschgang zur Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der Trommel.
• Stellen Sie das heißeste Waschprogramm für Koch-/Buntwäsche ein.
• Verwenden Sie die korrekte Menge eines Waschpulvers mit biologischen Reinigungseigenschaften.

Lassen Sie die Tur nach jedem Waschprogramm einige Zeit offen stehen, um einer Schimmelbildung vorzubeugen und unangenehme Gerüche entweichen zu halten.

TÜRDICHTUNG

Überprüfen Sie regelmäßige die Turdichtung undnehmen Sie alle Gegenstände aus ihrer Heraus.

TROMMEL

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel absetzen.

Verwenden Sie zur Entfernung von Rost aus der Trommel nur Spezialprodukte.

Vorgehensweise:

• Reinigen Sie die Trommel mit einem Spezialreiniger für Edelstahl.
• Starten Sie ein kurzes Programm für Koch-/Buntwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

REINIGUNGSMITTELBEHÄLTER

1. Drucken Sie auf den Hebel.

1. Ziehen Sie die Waschmittelschublade heraus.

2. Entfernen Sie den oberen Teil des Pflegemittelfachs.

1. Reinigen Sie alle Teile mit Wasser.
2. Reinigen Sie das leere Einschubfach mit einer Bürste.

1. Schieben Sie die Waschmittelschublade wieder in das Einschubfach ein.

ABLAUFPUMPE

Kontrollieren Sie regelmäßig die Ablaufpumpe und sorgen Sie dazu, dass sie sauber ist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpdt das Wasser nicht ab.
  Die Trommel dreht sich nicht.
  Das Gerät macht ein ungewöhnliches Gerausch, weil die Ablaufpumper blockiert ist.
• Im Display wird ein Alarmcode angezeigt, weil es Probleme beim Abpumpen des Wassers gibt.

Warning!

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Entfernen Sie den Filter nicht während des laufenden Betriebs. Reinigen Sie die Ablaufpumper nicht, wenn das Wasser im Gerät noch heißt ist. Die Ablaufpumperarf nur bei kaltem Wasser gereinigt werden.

Reinigen der Ablaufpumpe:

1. Öffnen Sie die Ablauf pumpenklappe.

1. Ziehen Sie die Klappe zum Entfernen Heraus.
2. Stellen Sie einen geeigneten Behälter unter die Öffnung der Ablaufpumper, um das Restwasser aufzufangen.

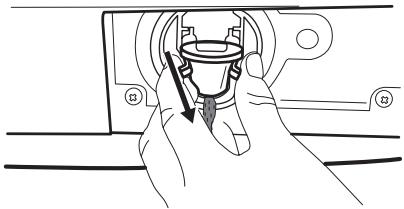

3. Drücken Sie auf die beiden Hebel undziehen Sie den Ablaufschlauch nachvorne, um das Wasser abzulassen.
4. Wenn der Behälter voll ist, schieben Sie den Ablaufschlauch wieder zurück und leeren Sie den Behälter. Wiederholen Sie die Schritte 4 und 5, bis kein Wasser mehr aus der Ablaufpumpe fließt.
5. Bringen Sie den Ablaufschlauch wieder in seine ursprüngliche Position und drehen Sie den Filter, umihn zu entfern.

1. Entfernen Sie Flusen und Gegenstände von der Pumpe.

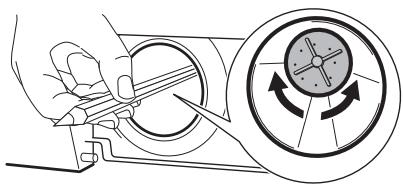

1. Prüfen Sie, dass sich das Flügelrad der Pumpe drehen{lsst. Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

1. Reinigen Sie den Filter unter Leitungswasser und setzen Sie ihn wieder in die darauf vorgesehenen Führungen in der Pumpe ein.

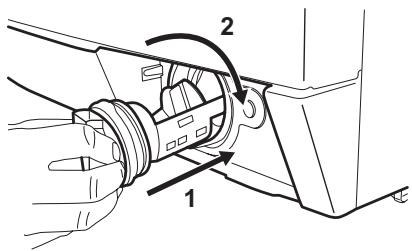

2. Vergewissem Sie sich, dass der Filter richtig festgedreht ist, damit kein Wasser austreten kann.
3. Bringen Sie die Ablaufpumpenklappe wieder an und schließen Sie diese.

ZULAUFSCHLAUCHFILTER UND VENTILFILTER

Die Filter mussen in folgenden Fällen gereinigt werden:

• Es lauft kein Wasser in das Gerät.
• Das Wasser lauft sehr lange in das Gerät ein.
  Die Kontrollampe der Taste 4 blinkt und im Display wird der entsprechende Alarm angezeigt. Siehe hierzu „Fehlersuche".

! Warning! Ziehen Sie den Netzstecker aus der Netzsteckdose.

Reinigen der Wasserzulauffilter:

1. Schlieben Sie den Wasserhahn.
2. Entfemen Sie den Wasserzulaufschlauch vom Wasserhahn.
3. Reinigen Sie den Filter im Zulaufschlauch mit einer harten Bürste.

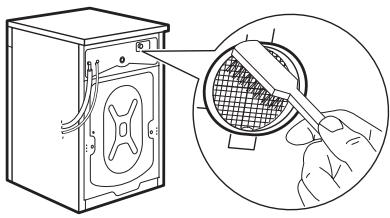

1. Entfernen Sie den Zulaufschlauch von der Geräterückseite.
2. Reinigen Sie den Filter im Ventil mit einer harten Bürste oder einem Handtuch.

1. Bringen Sie den Zulaufschlauch wieder an. Vergewissem Sie sich, dass alle Anschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

1. Drehen Sie den Wasserhahn auf.

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funktionstörung das Wasser nicht abpumpen.

In thisem Fall fuhren Sie die Schritte (1) bis (6) unter „So reinigen Sie die Ablaufpumper" durch.

Reinigen Sie bei Bedarf die Pumpe.

Bringen Sie den Ablaufkanal wieder in seine ursprüngliche Position und schlieben Sie die Ablaufpumpenklappe.

Wenn Sie das Wasser über das Notentleerungsverfahren abpumpen, müssen Sie das Abpumpsystem wieder aktivieren:

1. Füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade ein.
2. Starten Sie das Programm zum Abpumpen des Wassers.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0^ sinken kann, entfern den Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.
1. Ziehen Sie den Netzstecker aus der Netzsteckdose.

FEHLERSUCHE

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zunachst eine Lösung für das Problem zu finden (siehe Tabelle).

Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

Bei einigen Problemen ertont ein Signalton und das Display zeigt einen Alarmcode an:

• E10 - Es lauft kein Wasser in das Gerät.

• Schließen Sie den Wasserhahn.

• Entfernen Sie den Wasserzulaufschlauch.
• Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.
• Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.
• Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

Warning! Vergewissern Sie sich vor einer erneuten Benutzung des Geräts, dass die Temperatur mehr als 0^ beträgt.

Der Hersteller ist nicht verantwortlich für Schäden, die durch niedrige Temperaturen entstanden sind.

• E20 - Das Gerät pump das Wasser nicht ab.
• E40 - Die Gerätetur steht offen oder ist nicht richtig geschlossen.
• EFO - Die Aquasafe-Einrichtung ist ausgelost.

Warning! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Problem	Mögliche Ursache	Mögliche Abhilfe
Es lαuft kein Wasser in das Gerät.	Der Wasserhahn ist geschlos-SEN.	Drehen Sie den Wasserhahn auf.
	Der Wasserzulaufschlauch ist beschädigt.	Vergewissen Sie sich, dass der Wasser-zulaufschlauch nicht beschädigt ist.
	Die Filter im Wasserzulauf-schlauch sind zugesetzt.	Reinigen Sie die Filter. Siehe unter „Rei-nigung und Pflege".
	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstoptf.	Reinigen Sie den Wasserhahn.
	Der Wasserzulaufschlauch ist nicht richtig angeschlossen.	Vergewissen Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Der Wasserdruck ist zu nied-rig.	Wenden Sie sich an Ihr örtliches Wass-serversorgungsunternehmen.
Das Gerät pumpt das Wasser nicht ab.	Der Wasserablaufschlauch ist beschädigt.	Vergewissen Sie sich, dass der Wasser-ablaufschlauch keine Beschädigungen aufweist.
	Der Filter der Ablaup pumpe ist zugesetzt.	Reinigen Sie den Filter der Ablauppumpe. Siehe unter „Reinigung und Pflege".
	Der Wasserablaufschlauch ist nicht richtig angeschlossen.	Vergewisern Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Ein Waschprogramm ohne Abpumpphase ist eingestellt.	Stellen Sie das Abpumpprogramm ein.
	Die Funktion Spülstopp ist ak-tiviert.	Stellen Sie das Abpumpprogramm ein.
Die Geräte tür steht of-fen oder ist nicht richtig geschlossen.		Schließen Sie die Tür richtig.
Die Aquasafe-Einrich-tung ist aktiv.		Schalten Sie das Gerät aus.Schließen Sie den Wasserhahn.Wenden Sie sich an den Kunden-dienst.
Das Gerät schleudert nicht.	Die Schleuderphase ist ausge-schaltet.	Stellen Sie das Schleuderprogramm ein.
	Der Filter der Ablaufpumper ist zugesetzt.	Reinigen Sie den Filter der Ablaufpumper.Siehe unter „Reinigung und Pflege".
	Unwuchtp Probleme durch die Beladung.	Verteilen Sie die Wäschesücke mit der Hand neu und starten Sie die Schleuder-phase erneut.
Das Programm startet nicht.	Der Netzstecker steckt nicht richtig in der Steckdose.	Stcken Sie den Netzstecker in die Steckdose.
	Die Sicherung im Haussiche-rungskasten ist durchge-brannt.	Setzen Sie eine neue Sicherung ein.
	Sie haben nicht die Taste 4 gedrückt.	Drücken Sie die Taste 4.
	Die Zeitvorwahr ist eingestellt.	Um das Programm sofort zu starten,brechen Sie die Zeitvorwahr ab.
	Die Kindersicherung ist akti-viert.	Deaktivieren Sie die Kindersicherung.
Es befindet sich Was-ser auf dem Boden.	An den Schlauchanschlüssen tritt Wasser aus.	Vergewisern Sie sich, dass die Schlauchanschlüsse fest angeschlossensind.
	An der Ablaufpumper tritt Was-ser aus.	Vergewisern Sie sich, dass die Ablauf-pumper fest angeschlossen ist.
	Der Wasserablaufschlauch ist beschädigt.	Vergewisern Sie sich, dass der Wasser-zulaufschauch nicht beschädigt ist.
Die Tür des Gerätslässt sich nicht öffnen.	Ein Waschprogrammläuft.	Warten Sie das Ende des Waschpro-gramms ab.
	Es befindet sich Wasser in der Trommel.	Stellen Sie das Abpump- oder Schleu-derprogramm ein.
Das Gerät verursacht ein ungewöhnliches Geräusch.	Das Gerät ist nicht ausgerich-tet.	Richten Sie das Gerät waagrecht aus.Siehe hierzu „Montage".
	Sie haben die Verpackungs-materialien und/oder die Transportschrauben nicht ent-fernt.	Entfernen Sie die Verpackungsmaterialien und/oder die Transportschrauben.Siehe hierzu „Montage".
	Es ist sehr weniger Wäsche in der Trommel.	Füllen Sie mehr Wäsche ein.
Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.	Das Ende des Ablaufschlauchs liegt zu tief.	Vergewissem Sie sich, dass sich der Ablaufschlauch in der richtigen Höhe befinDET.
Die Waschergebnisse sind nicht zufrieden-stellend.	Sie haben zu weniger oder ein falsches Waschmittel verwdet.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.
	Sie haben hartinrückige Flecken nicht vor dem Waschgang ent-fernt.	Verwenden Sie zur Entfernung hartin-ckiger Flecken Spezialprodukte.
	Es wurde eine falsche Tempe-ratur eingestellt.	Achten Sie darauf, die richtige Tempera-tur einzustellen.
	Es befindet sich zu viel Wäsche in der Trommel.	Verringern Sie die Beladung.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes an-zeigt, wenden Sie sich an den Kundendienst.

KUNDENDIENST

Garantiebedingungen und Ansprechpartner entnehmer Sieitte den mit dem Gerat geleiferten Informationen. Die vom Kundendienst abgefragten Daten finden Sie auf dem Typenschild.

Wir empfehlen, diese Daten hier zu notieren:
Modell(MOD.)	..................
Produktnummer(PNC)	..................
Seriennummer(S.N.)	..................

MONTAGE

SATZ FIXIERPLATTEN (4055171146)

Sie erhalten den Bausatz bei ihrer Vertragshandler.

Wenn Sie das Gerät auf einem Sockel aufstellen, befestigen Sie es mithilfe der Fixierplatten.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

AUSPACKEN

1. Verwenden Sie Handschuhe. Entfernen Sie die äußere Folie. Benutzen Sie, falls erforderlich, ein Teppichmesser.

1. Nehmen Sie die Karton-Abdeckung ab.
2. Entfernen Sie die Styropor-Verpackungsteile.

1. Entfernen Sie die innere Folie.

1. Öffnen Sie die Tur. Entfermen Sie das Styroproteil aus der Turdlichtung und alle Teile aus der Trommel.

1. Legen Sie eines der Styroporverpackungsteile hinter dem Gerät auf den Boden. Legen Sie das Gerät vorsichtig mit der Rückseite darauf ab. Achten Sie darauf, die Schläuche nicht zu beschädigen.

1. Entfernen Sie den Styroporschutz von der Geräteunterseite.

1. Ziehen Sie das Gerät nach oben, sodass es wieder aufrecht stehen.

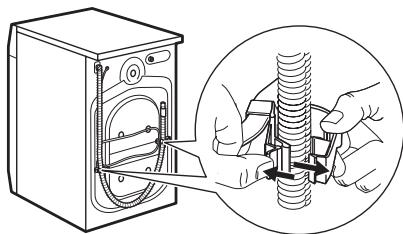

2. Entnehmen Sie das Netzkabel und den Ablaufschlauch aus den Schlauchhalterungen.

1. Losen Sie die drei Schrauben. Verwenden Sie dazu den mitgelieferten Schraubenschlüssel.

2. Ziehen Sie die Kunststoff-Abstandshalter Heraus.

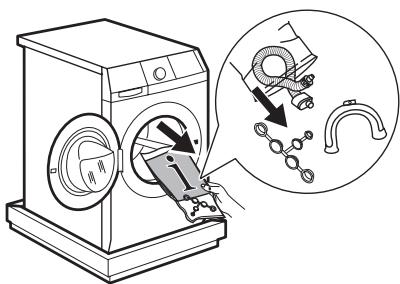

1. Setzen Sie die Kunststoffkappen in die Öffnungen. Diese Kappen finden Sie im Beutel mit der Gebrauchsanleitung.

Warning! Entfernen Sie vor der Montage des Geräts alle Verpackungsmaterialien und Transportschrauben.

Wir empfehlen, Verpackungsmaterial und Transportschrauben für einen späteren Transport aufzubewahren.

AUFSTELLEN UND AUSRICHTEN

• Stellen Sie das Gerät auf einen ebenen, festen Boden.

• Stellen Sie sichere, dass die Luftzirkulation unter dem Gerät nicht durch Teppiche beeinträchtigt wird.

• Vergewissem Sie sich, dass die Maschinen weder die Wand noch andere Geräte berührt.

• Schrauben Sie die Fußze zum Ausrichten des Geräts weiter heraus oder hinein. Durch eine korrekte waagrechte Ausrichtung des Geräts werden Vibrationen, Geräusahe und ein „Wandern" des Geräts während des Betriebs vermieden.

• Das Gerät muss einen waagerechten und festen Stand haben.

Vorsicht! Schieben Sie weder Karton noch Holz oder ähnliche Materialien unter die Stellfuße, um das Gerät auszurichten.

WASSERZULAUFSCHLAUCH

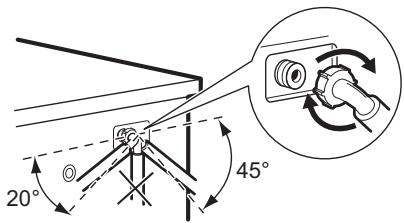

• Schließen Sie den Schlauch am Gerät an. Drehen Sie den Wasserzulaufschlauch nur nach links oder rechts. Lösen Sie die Ringmutter, umihn in die gewünschte Position zu bewegen.

SchlieBen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit einem 3/4"- AuBengewinde an.

Vorsicht! Achten Sie darauf, dass die Anschlüsse dicht sind.
i Verwenden Sie keinen Verlängerungs- schlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich an den Kundendienst, um einen anderen Zulaufs- schlauch zu erhalten.

Aquastopp-Einrichtung

Der Zulaufschlauch verfügt über eine Wasserstopp-Vorrichtung. Diese Vorrichtung verhindert Wasserlecks am Schlauch, die durch natürliche Alterung auftreten konnen. Der rote Bereich im Fenster „A" zeigt diesen Fehler an.

Tritt dieser Fall ein, drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst, um den Schlauch zu erneurn.

WASSERABLAUF

Es gibt mehrere Mochigkeiten, den Ablaufschlauch anzuschreiben:

Mit der Kunststoff-Schlauchführung.

• Uber eine Waschbeckenkante.

Stellen Sie sicher, dass die Kunststoff-Führung beim Abpumpen nicht abrutschen kann. Befestigen Sie deswegen die Führung am Wasserhahn oder an der Wand.

An ein Standrohr mit Entlüftungsöffnung.

Orientieren Sie sich an der Abbildung. Direkte Einleitung in ein Ablaufrohr auf einer Höhe nicht unter 60 cm und nicht über 100 cm. Das Ende des Ablaufschlauchs muss immer beluftet sein, d.h. der Innendurchmesser des Ablaufrohres muss großer sein als der Außendurchmesser des Ablaufschlauchs.

Ohne Kunststoff-Schlauchführung.

An einen Siphon.

Orientieren Sie sich an der Abbildung.
Stecken Sie den Ablaufschlauch in den

Siphon und befestigen Sieihn mit einer Schlauchschelle. Stellen Sie sicher, dass der Schlauch einen Bogen beschreiben, damit kein Schmutz aus dem Siphon in das Gerät gelangen kann.

• Direkte Einleitung in ein Abflussrohr in der Zimmerwand. Mit einer Schlauchschelle befestigen.

i Sie konnen den Ablaufschlauch auf maximal 400~cm verlangern. Fragen Sie beim Kundendienst nach einem anderen Ablaufschlauch und der Schlauchveränderung.

C E
